Комплектація та наповнення електрощита

Жодне житло в наш час не обходиться без побутових електроприладів – варильних поверхонь, пральних машин, комп’ютерів і звичайних засобів освітлення на зразок світильників чи ламп. Щоб усе це могло працювати справно, без перебоїв, а електромережа при цьому впевнено витримувала високі навантаження, у будинку має бути правильно вмонтований і скомпонований розподільний щит. Проте його ще потрібно вміти правильно обрати.

Комплектація та наповнення електрощита

Розподільний, або електрощит працює як засіб захисту електромереж будинку від перевантажень, а також розподілу енергії по різних квартирах, кімнатах тощо.

По суті силовий щит виконує функцію розділення електрики між споживачами та забезпечує своєчасне вимкнення мережі у випадку короткого замикання або інших аварійних ситуацій. Окрім цього, всередині розподільного щита може знаходитися лічильник електрики, який здійснює підрахунок використаних мешканцями будівлі енергетичних ресурсів.

електрощит працює як засіб захисту електромереж будинку від перевантажень

Місця та способи розміщення

Розподільний щит із аксесуарами потрібно встановлювати там, де до нього буде найлегше дістатися. Як правило, таким місцем є передпокій або коридор поблизу вхідних дверей. У більшості випадків саме до цих приміщень підводять силовий кабель для подальшої установки та підключення до нього розподільного пристрою.

Нижня частина установки щита має знаходитись на висоті не нижче 1,4 м від підлоги, щоб доросла особа могла з легкістю керувати розміщеними в ньому пристроями, а дитина навпаки не мала можливості дотягнутись до перемикачів.

Розподільний щит із аксесуарами

У випадку, якщо щит потрібно розмістити на вулиці, не забудьте спершу забезпечити йому належний захист від дощу та інших опадів, спорудивши навіс або будку.

Види розподільних щитів

Відповідно до розмірів, матеріалів корпусів, місць і способів розміщення електрощити поділяються на різні види. Розглянемо особливості кожного з найпоширеніших видів щитів детальніше.

Види розподільних щитів

Залежно від цільового місця розташування розподільні щитки можуть бути внутрішніми та вуличними. Іноді саме без останніх у господарстві не обійтися, оскільки для приватних будинків можуть існувати певні вимоги щодо встановлення вуличного розподільного бокса з лічильником, ввідним автоматом і навіть прозорим вікном у дверцятах. Це робиться для того, щоб контролер мав відкритий доступ до показників лічильника й міг їх зафіксувати, а останній при цьому залишався надійно захищеним від потрапляння всередину вологи.

Обираючи вуличний щит, простежте, щоб він забезпечував високі показники герметичності, мав нижній ввід кабелю та ступінь захисту не нижче IP 44.

Щиток пластиковий Lux-Ray ЩРН-П-12 на 12 модулів, зовнішній, 731-2000-012

Щиток пластиковий Lux-Ray ЩРН-П-12 на 12 модулів, зовнішній, 731-2000-012

Внутрішні моделі щитів мають складатися з високоякісних негорючих матеріалів, що не пропускають електричний струм. Як правило, таким є термостійкий пластик або метал із верхнім полімерним шаром.

У якості основного матеріалу електрощита може слугувати метал або пластик. Основна різниця між ними у тому, що металеві установки наділені підвищеною стійкістю до механічних впливів – вони найкраще підходять для монтажу на вулиці чи на промислових підприємствах із метою захисту від вандалізму та псування. Але не варто забувати, що щитки з металу потребують обов’язкового заземлення, без якого існуватиме ймовірність враження струмом при випадковому дотику до корпусу. Саме у зв’язку з останнім нюансом у житлових будинках і квартирах краще встановлювати пластикові щити – їх не доведеться щоразу перевіряти на наявність «землі» за потреби протерти пил чи здійснити певні налаштування мережі.

Щиток розподільний, 24-модульний E.next ШМР-А-24-В

Щиток розподільний, 24-модульний E.next ШМР-А-24-В

За способом розміщення електрощити бувають навісними та вбудовуваними. Якщо умови дозволяють, всередині будівель краще надавати перевагу вбудовуваним конструкціям з розподільними пристроями. Навісні моделі легко зачепити та деформувати під час ремонту чи перенесення меблів, тоді як вбудовані взагалі не займають зайвого простору в приміщенні. Звісно не завжди є можливість створити отвір у стіні для встановлення цілої шафки з апаратурою. Саме для таких випадків існують варіанти з навісною конструкцією.

Головні елементи розподільного щитка

Наповнення щитка – не така вже й складна справа, тож виконати її може практично будь-хто. Та для цього потрібно знати, які компоненти має містити установка та які функції вона буде виконувати в подальшому.

Головні елементи розподільного щитка

Ввідний автоматичний вимикач (ВАВ) – це пристрій, призначений для захисту електропроводки від короткого замикання, загального відключення живлення чи перевантажень, що здатні призвести до перегрівання, псування або загорання кабелів і дротів. У потрібний момент, наприклад під час проведення ремонтних робіт або в разі виникнення аварійних ситуацій, такі механізми просто знеструмлюють мережі. ВАВ під час наповнення електрощита встановлюється найпершим.

Автоматичний вимикач Schneider Electric, ВА63 25/2/С, 2Р, 25 А, 4,5 кА, 11215

Автоматичний вимикач Schneider Electric, ВА63 25/2/С, 2Р, 25 А, 4,5 кА, 11215

Пристрій захисного відключення (ПЗВ), диференційний вимикач – це електромеханічний апарат, що виконує функції подачі та зняття електричної напруги в нормальний умовах роботи щитка, а також вимкнення напруги в разі виникнення непередбачуваних ситуацій. Фактично ПЗВ забезпечує захист від ударів електричним струмом і витоків електрики. Як правило, встановлюється відразу після ВАВ, а також у інших ділянках, якщо це потрібно.

Автоматичний вимикач Schneider Electric, ВА63 25/2/С, 2Р, 25 А, 4,5 кА, 11215

Автоматичний вимикач Schneider Electric, ВА63 25/2/С, 2Р, 25 А, 4,5 кА, 11215

Додаткові автоматичні вимикачі використовуються для контролю живлення високопотужних електроприладів – варильних поверхонь, бойлерів, пральних машин, кондиціонерів, а також окремих електричних кіл у різних кімнатах. Потужність таких вимикачів підбирається відповідно до продуктивності побутових приладів і споживацьких потреб.

Автоматичний вимикач Eaton PL4-C16/1, 1Р, 16 А, тип С, 4,5 кА (2 шт.)

Автоматичний вимикач Eaton PL4-C16/1, 1Р, 16 А, тип С, 4,5 кА (2 шт.)

Нульова і заземляюча шини – мідні смужки на діелектричній основі, що використовуються для безпечного контакту нульових і заземлювальних робочих дротів та запобігають випадковим дотикам до робочих вузлів і ділянок розподільчого щита. Вони бувають закритого і відкритого типів.

DIN-рейка – металева планка, на яку за допомогою спеціальних кріплень встановлюються автомати. Розташовується на корпусі щита.

DIN-рейка перфорована E.next, 100 см

DIN-рейка перфорована E.next, 100 см

З'єднувальні дроти – забезпечують комунікацію та взаємодію усіх вимикачів та інших важливих вузлів розподільчих щитів. Їхні характеристики та переріз обираються залежно від параметрів електрообладнання. Позначаються відповідним маркуванням.

Як компонуються щити?

Наразі не існує категоричних стандартів, яких слід дотримуватись під час наповнення силового щита. Проте є певні правила й закономірності, здатні полегшити цей процес і допомогти здійснити його правильно.

Як компонуються щити

Найбільш логічним рішенням є розміщення ввідного автомата на початку верхнього ряду з іншими вимикачами. Далі слід встановити блок захисних і вимірювальних пристроїв загального призначення. Переліченими вище вузлами користуються вельми рідко, тому в більш доступній ділянці щита – внизу – залишиться місце для пристроїв, що використовуватимуться найчастіше. До того ж це дозволить у подальшому вести розводку максимально зручним способом.

У напрямку зліва направо, зверху донизу монтуються ПЗВ групового типу. Щонайменше один пристрій захисного вимкнення має відповідати за розеткові групи загального призначення і ще по одному механізму такого типу доцільно виділити на ванну та кухню.

Реле напруги «Ілєком» УКН-32

Реле напруги «Ілєком» УКН-32

Тепер можна переходити до установки автоматичних вимикачів. Спершу слід розмістити механізм захисту освітлювальних ліній, тоді пристрої загальних розеткових груп і лише після них спеціальні виділені лінії: пральну машину, електрокотел, бойлер тощо.

Існує альтернатива описаному вище способу компонування щита. Вона передбачає першочергове розміщення груп захисту трифазних і високопотужних ліній-споживачів. Таке рішення буде корисним лише у випадку побудови багатоквартирних і промислових мереж із вхідними струмами понад 100 А, оскільки дозволить підключати декілька ввідних автоматів, не розриваючи жилу ввідного кабелю.

Найбільш логічним рішенням є розміщення ввідного автомата на початку верхнього ряду з іншими вимикачами

Як наповнювати щит: типові схеми

Очевидно, що основним завданням розподільного щита є забезпечення зручного доступу до різних електричних контурів, можливості безпечного ввімкнення/вимкнення розеток і побутових приладів.

Наразі існує декілька найбільш зручних і поширених схем розміщення ПЗВ і автоматичних вимикачів у щитах в умовах подачі однофазного струму як найбільш поширеного.

Диференційне реле Eaton PF4-40/4/003, 40 A, 30 мА, 4P

Диференційне реле Eaton PF4-40/4/003, 40 A, 30 мА, 4P

Пам'ятайте: перед тим, як розпочати компонування силового щита, потрібно створити план електропостачання споруди з урахуванням всіх контурів і пристроїв-споживачів, які варто розподілити по групах.

Схема 1

На вході слід встановити двополюсний автоматичний вимикач, номінал якого не має перевищуватиме значення ввідного струму.

Найпростіша схема організації розподільного щита

Найпростіша схема організації розподільного щита

Перша схема містить вимикачі після ввідного автомата. Ці вимикачі можна групувати зліва направо за наступним принципом:

  • поодинокі високопотужні споживачі;
  • механізми керування контурами розеток/освітлення по кімнатах.

Схема 2

Для захисту від ударів електричним струмом щити можуть комплектуватися ПЗВ. Якщо передбачається використання лише одного пристрою такого типу, то його слід встановити відразу за ввідним автоматом.

Схема розподільного щита з ПЗВ

Схема розподільного щита з ПЗВ

Схема 3

Наступна схема вважається більш досконалою. У ній кожна кімната (група) відокремлюється від інших, оскільки підключається до власного ПЗВ.

Схема наповнення щита по кімнатах

Схема наповнення щита по кімнатах

В умовах такої організації пристроїв у щиті завжди зрозуміло, за котрі контури відповідають автоматичні вимикачі. Недоліком наведеної вище схеми буде хіба необхідність додаткового місця на DIN-рейці, обумовлена збільшеною кількістю використаних пристроїв.

Схема 4

Одна з найоптимальніших схем підключення щитка

Одна з найоптимальніших сх м підключення щитка

Остання схема наповнення силового щита особливо чітко вказує на належність тих чи інших пристроїв до різних контурів і кімнат, тому буде максимально зрозумілою для користувачів. Однак її реалізація вимагає використання великого корпусу щита і щонайменше двох DIN-рейок у конструкції. Відповідно до задуму, верхня рейка міститиме пристрої захисного вимкнення, а нижня – автоматичні вимикачі, що відповідають за ті чи інші електроконтури.

Умовні позначки

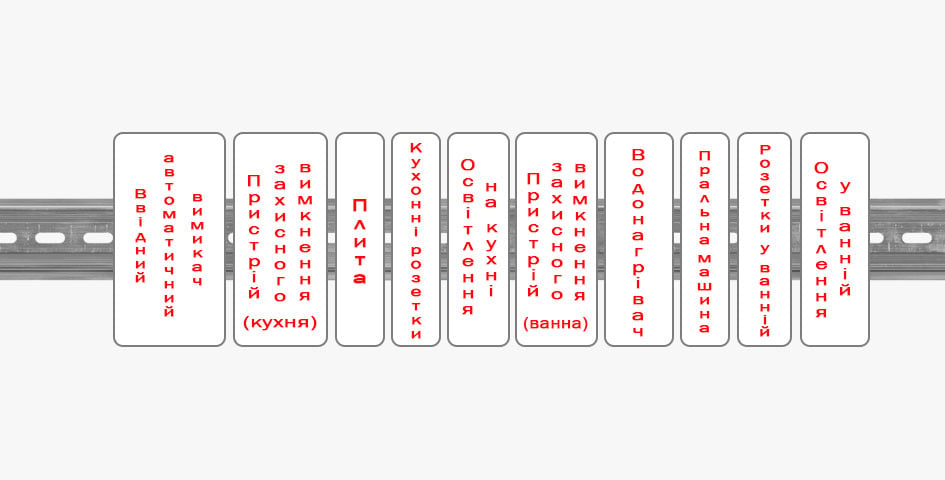

Під кожним вимикачем у розподільному щиті важливо зробити чіткі та зрозумілі позначки, які вказуватимуть на те, який контур чи прилад вмикатиметься/вимикатиметься. Для цього можна скористатися самоклейкими стікерами або спеціально відведеними місцями на корпусі.

Під кожним вимикачем у розподільному щиті важливо зробити чіткі та зрозумілі позначки

Написи мають бути максимально інформативними та короткими, наприклад:

  • кухн. світло – освітлення на кухні;
  • кухн. розетки – контур кухонних розеток;
  • кухн. плита – живлення варильної поверхні.

В умовах зрозумілого маркування та правильного розподілу функцій вимикачів Ви зможете легко здійснювати вибіркове відімкнення різних контурів і приладів. Це допоможе у випадках, коли, наприклад, потрібно відремонтувати розетку в темну пору доби. Достатньо буде вимкнути у щиті лише один з пристроїв, який відповідає за роботу розеток, а не знеструмлювати увесь будинок і виконувати ремонт із ліхтариком.

Переконались у тому, що організація надійної та безпечної системи контролю живлення у домі – справа проста і доступна практично кожному
