Як виконати монтаж сутінкового реле?

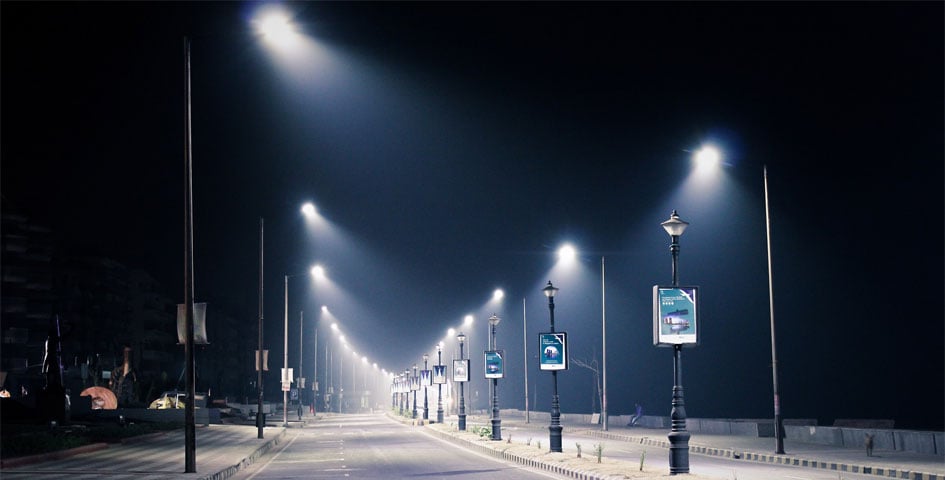

Фотореле, сутінкові реле, сутінкові контактори, реле освітлення – назви одних і тих самих пристроїв, що забезпечують автоматичне увімкнення ламп, вуличних ліхтарів чи інших засобів освітлення з настанням темряви. Вранці вони аналогічним чином вимикають світло і позбавляють необхідності щоразу робити це вручну, відтак допомагають зберегти чимало енергетичних ресурсів.

Сутінкове реле ETI ETS-16B 230V AC (1x16A_AC1) (IP 65) 2471102

Працює сутінкове реле за рахунок фотоелемента, який стежить за рівнем освітленості та в потрібний момент подає сигнал на схему реле, замикаючи її в вечірню пору або розмикаючи вранці. Дуже зручно використовувати фотореле для забезпечення роботи освітлення на вулицях, у дворах, на терасах чи всередині приміщень. Адже з ними не доводиться повертатися додому в темряві чи навпомацки відмикати двері.

Дуже часто такі пристрої встановлюють разом із датчиками руху, які вмикають освітлювальні прилади в темряві лише тоді, коли поблизу проходять люди чи тварини, що забезпечує максимально раціональне використання електрики та небачену економію.

Датчик руху Trust ALMDT-2000 71114

Наразі можна зустріти чимало типів реле освітлення, які відрізняються між собою конструктивно та за способами монтажу. Серед них можна виділити настінні, стельові, такі, що кріпляться на DIN-рейку, вуличні та кімнатні, моделі з різними ступенями захисту від атмосферних впливів, пристрої з вбудованими й зовнішніми фотоелементами. Установка будь-якого з них виконується вельми просто, тож впорається з нею кожен домашній умілець.

Пропонуємо Вашій увазі рекомендації щодо установки фотореле настінного типу для вуличного освітлення:

• вимкніть електроживлення на ввідному щиті та перевірте розподільчу коробку на наявність струму;
• протягніть кабель живлення до місця встановлення фотореле та освітлювального приладу;
• виконайте зачищення жил кабелю від ізоляції на 10-12 мм для подальшого підключення до клем;
• просвердліть отвори в нижній стінці корпусу сутінкового реле для того, аби можна було під'єднати його до мережі та лампи (світильника);
• для максимальної герметичності пристрою доцільно закріпити у вирізаних отворах спеціальні гумові ущільнювачі;
• підключіть фотореле відповідно до схеми, представленої нижче, з'єднавши фазний провід з роз'ємом L, нульовий – з N, а заземлювальний – з відокремленою клемою PE;

Схема підключення сутінкового реле

• підготуйте відрізок проводу достатньої довжини для з'єднання фотореле і освітлювального приладу та зачистіть його від ізоляції на 10-12 мм;
• під'єднайте згаданий щойно провід до лампи, використовуючи схему вище;
• налаштуйте чутливість фотореле за допомогою регулятора з абревіатурою LUX та чорного пакета чи темної тканини, якими можна накрити пристрій (якщо Ви бажаєте, аби освітлення вмикалось відразу з настанням сутінок – встановлюйте регулятор на мінімальному значенні шкали, якщо ж більш важливою є економія електроенергії – змінюйте положення регулятора до більш високих значень);
• закріпіть захисну кришку на корпусі реле, увімкніть електроенергію на щиті та перевірте пристрій на справність.

Ось і все, сутінкове реле на місці, і тепер можна забути про метушню з вимикачами. Приємний бонус – можливість непогано заощаджувати на комунальних послугах!
