Как выбрать кабель питания электросети?

Какой материал жил лучше?

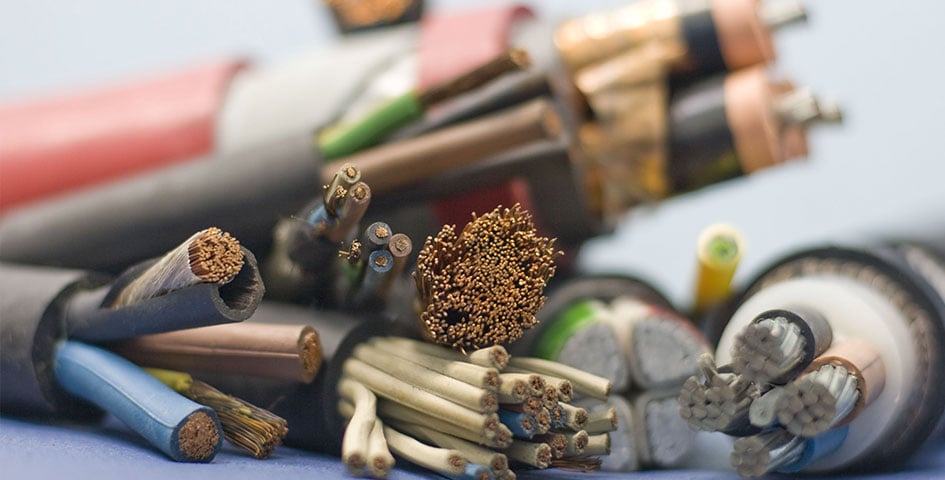

Жилы различных кабелей и проводов чаще всего изготавливаются из алюминия и меди. В чем же разница?

Медь по сравнению с алюминием имеет целый ряд преимуществ. Прежде всего это лучшая проводимость, устойчивость к воздействию коррозии и повышенная прочность на изгиб. Основной недостаток медного кабеля – высокая цена, которая может оттолкнуть покупателя, особенно если нужно запастись большим количеством таких изделий.

Алюминиевый кабель подвержен окислению, из-за чего на поверхности его элементов может образовываться тугоплавкая пленка, которая плохо проводит ток и препятствует формированию плотного контакта. В свою очередь, это часто приводит к чрезмерному нагреванию и появлению искры – одной из основных причин возникновения пожаров.

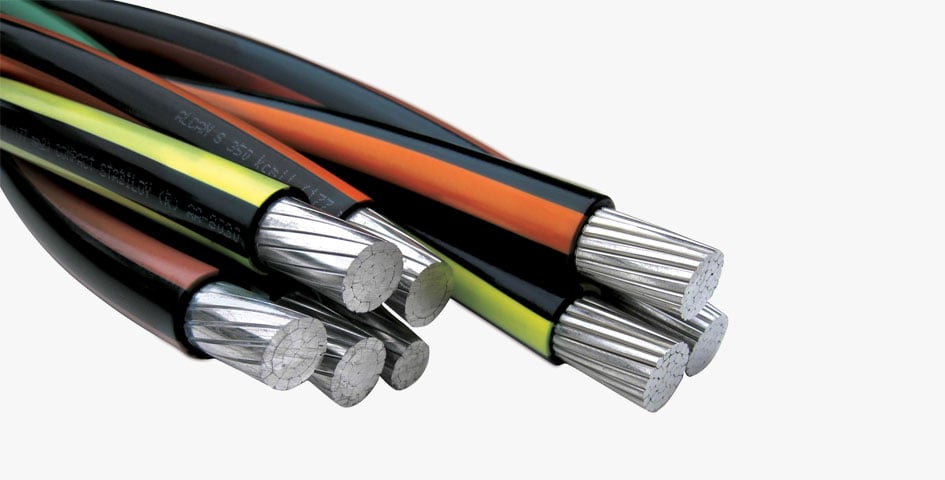

Провод самонесущий «Одескабель», СИП4, алюминиевый, 2x16

Кабели из алюминия довольно легко разламываются после определенного количества сгибаний. Кроме того, они проявляют склонность к ослаблению контакта с зажимами в распределительных щитах и других устройствах, поэтому нуждаются в регулярной проверке и повторных фиксациях. Зато стоимость алюминиевых изделий сравнительно невысока, что делает их довольно популярными среди потребителей.

Если необходимо произвести соединение кабелей из меди и алюминия, обязательно используйте специальные контактные колодки. Поскольку между этими материалами образуется гальваническая пара, алюминий начинает быстро разрушаться под действием электрокоррозии, в результате чего ухудшается качество соединения.

Провод многожильный «Элкор», ПВС, медный, 3x2,5

Материалы изоляции

Наиболее распространенные материалы изоляции кабелей – это полиэтилен, поливинилхлорид и резина. Выбираются они в соответствии с назначением кабеля и условиями среды, где он будет эксплуатироваться.

Полиэтиленовая изоляция высокой или низкой плотности уверенно выдерживает воздействие химических и других агрессивных сред в условиях нормального микроклимата. С повышением температуры свойства этого материала резко ухудшаются, и он начинает разрушаться. В связи с этим применять полиэтилен рекомендуется только в местах без значительных термических перепадов.

Провод телефонный Vektor, КТ 4, с полиэтиленовой изоляцией

Большинство изоляционных материалов на базе поливинилхлорида характеризуются такими преимуществами, как доступная цена, эластичность, высокая термостойкость, способность сохранять гибкость даже при отрицательных температурах окружающей среды. Основные недостатки – сниженные защитные свойства и склонность к порче под действием химических реагентов, что обусловлено содержанием специализированных пластификаторов в составе такой оплетки.

Резиновая изоляция делает провода особенно гибкими, благодаря чему их удобно применять практически в любых местах. Основной минус – относительно короткий срок службы, связанный со склонностью к постепенной потере защитных характеристик и снижению сопротивления изоляции.

Назначение кабеля

Чтобы определиться с тем, какой кабель следует приобрести, важно разобраться с классификацией и назначением.

Все проводники делятся на три основные группы:

• силовые кабели и провода для проведения токов больших номиналов;
• контрольные кабели для малых токов;
• специализированные изделия для проведения различных коммуникаций и работы в нестандартных условиях, например, в воде или местах с повышенными температурами.

Силовые кабели, в свою очередь, имеют собственную систему классификации:

1. По уровню проводимого напряжения делятся на модели до 1000 В и свыше (высоковольтные сети для переноса энергии на большие расстояния).

2. По способу прокладки бывают стационарными (размещаются в воздухе, в стенах под штукатуркой, в полостях зданий, на эстакадах, под землей), подвижными и размещаются на опорах (воздушные линии электропередач).

Таблица рекомендованных силовых кабелей для различных сред и способов прокладки с указанием конкретной маркировки поможет существенно сузить круг поисков нужного вида провода.

Таблица 1

Контрольные кабели вторичных сетей предназначены для проведения токов небольшой силы и напряжения до 1 кВ. Применяются с целью построения линий контроля и управления, релейной защиты, сетей блокировки, сигнализации и т.п.

По способу и месту прокладки контрольные кабели, как и силовые, бывают стационарными (монтируются в воздухе или почве) и подвижными. Подобрать нужную марку кабеля такого типа поможет таблица 2.

Таблица 2

Специализированные кабели отличаются четко ограниченной сферой назначения или повышенной устойчивостью к определенным факторам (вибрациям, ударам, температурным перепадам и т.д.).

Воспользуйтесь таблицей 3 для ознакомления с основными видами специализированных кабелей, сферами их применения и маркировкой.

Таблица 3

Количество жил

Количество жил в кабеле зависит от типа и особенностей приборов, которые будут подключаться к сети, и подбирается в индивидуальном порядке. При монтаже проводки есть общие рекомендации, которые помогут правильно выбрать, сколько их нужно:

• в квартирах от групповых щитов к розеткам должны подводиться отдельные нулевые проводники, поэтому для однофазных сетей 220 В следует выбирать двух- или трехжильные кабели;
• для сетей с тремя фазами идеальным выбором являются трех- или четырехжильные провода;
• для трехфазных сетей с ответвлением к однофазному оборудованию подойдут пятижильные кабели.

Обратите внимание: при расчетах площадей поперечного сечения кабелей для трехфазных сетей размеры нулевых и защитных проводников не учитываются. Например, если четырехжильный кабель имеет один нулевой проводник, площадь сечения следует рассчитывать только для трех жил.

Выбор площади сечения токопроводящих жил

Чтобы выбранный кабель уверенно выполнял возложенные на него функции и выдерживал нагрузки током, необходимо правильно подобрать площадь поперечного сечения жил. Сделать это можно, определив общую мощность электроприборов и линий, которые будут подключены. Получив нужное значение, воспользуйтесь приведенной ниже таблицей, чтобы подобрать в ней показатель, максимально близкий к рассчитанному и определить площадь сечения. Обязательно учитывайте при этом вид материала кабеля, который Вы планируете покупать, и номинал напряжения в домашней сети.

Таблица 4

В завершение следует отметить, что все представленные выше советы хотя и могут существенно помочь с выбором кабеля, имеют, скорее, рекомендательный характер. Если Вы планируете серьезно заняться обновлением домашней электропроводки или ее ремонтом, обратитесь к специалистам с соответствующим опытом, которые подскажут, какие приборы и кабели выбрать лучше и как оптимизировать рабочий процесс.
