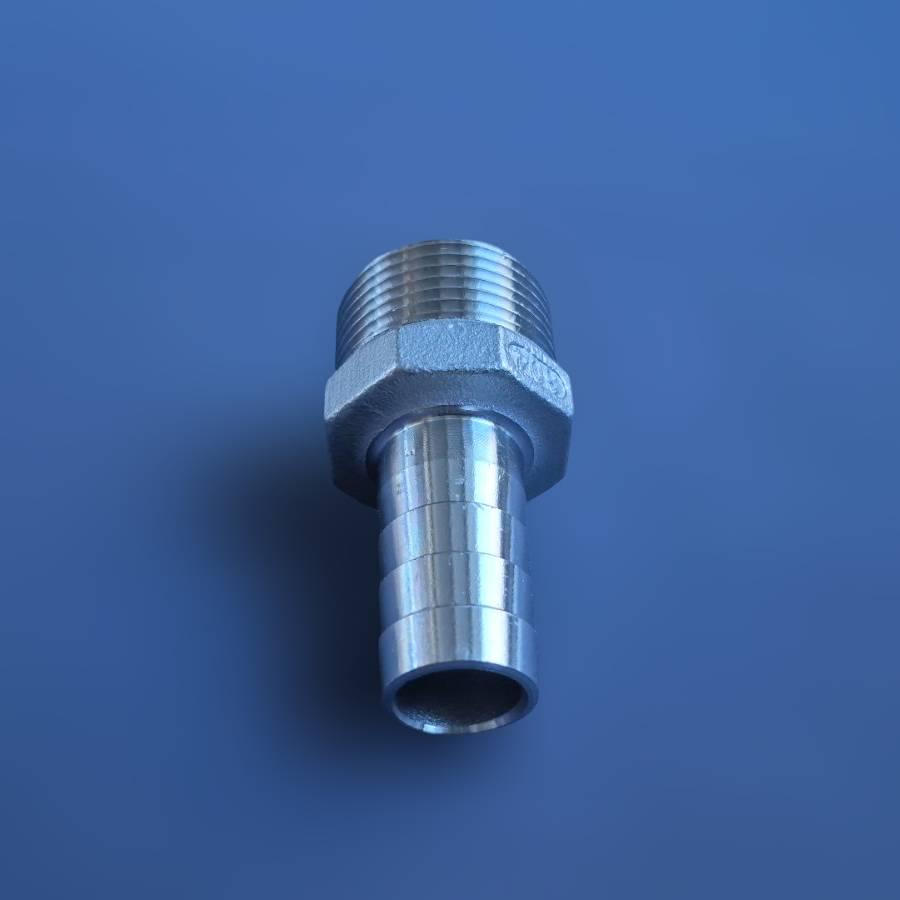

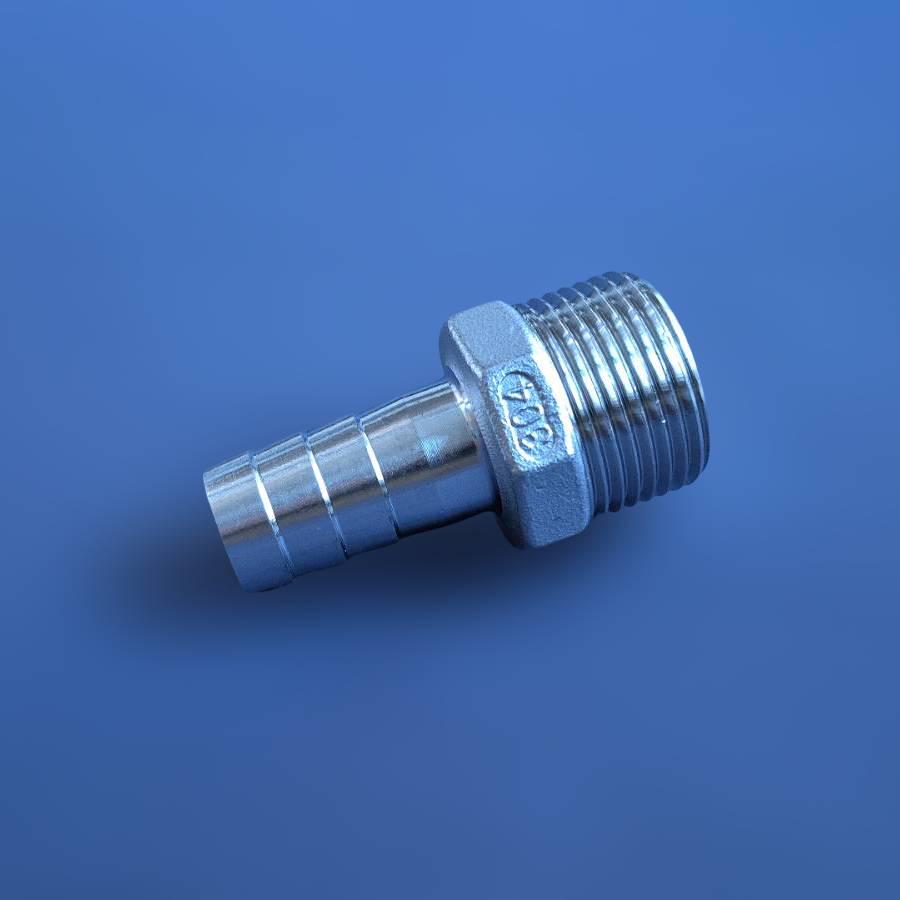

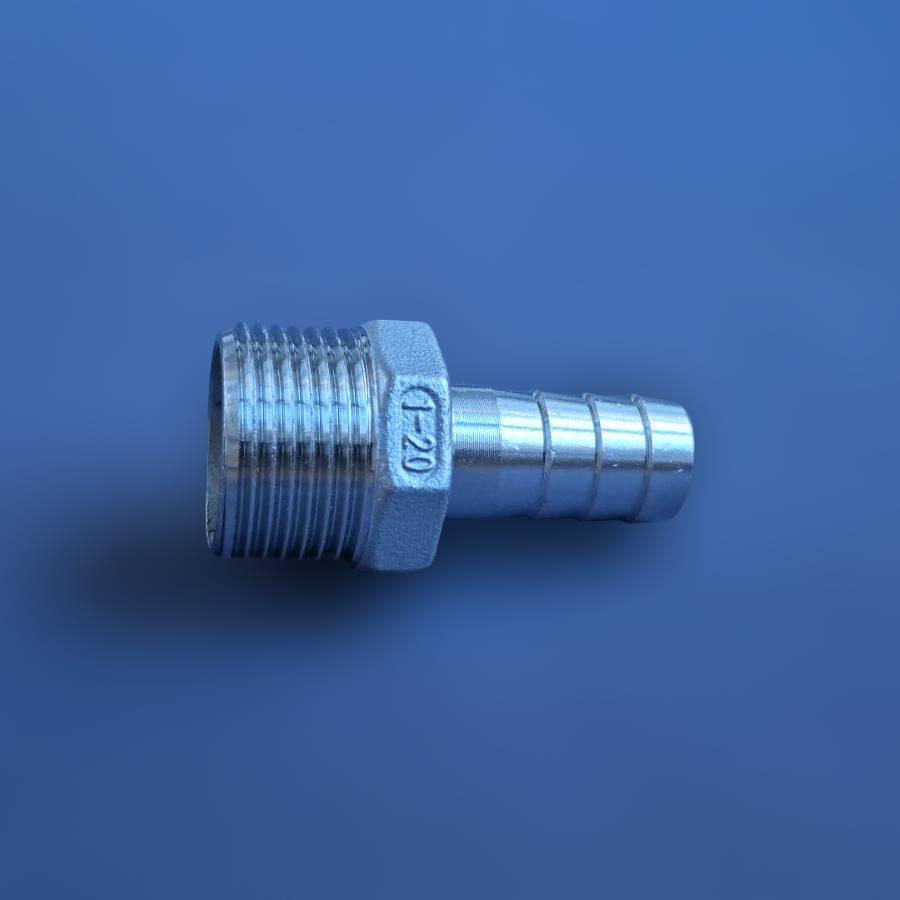

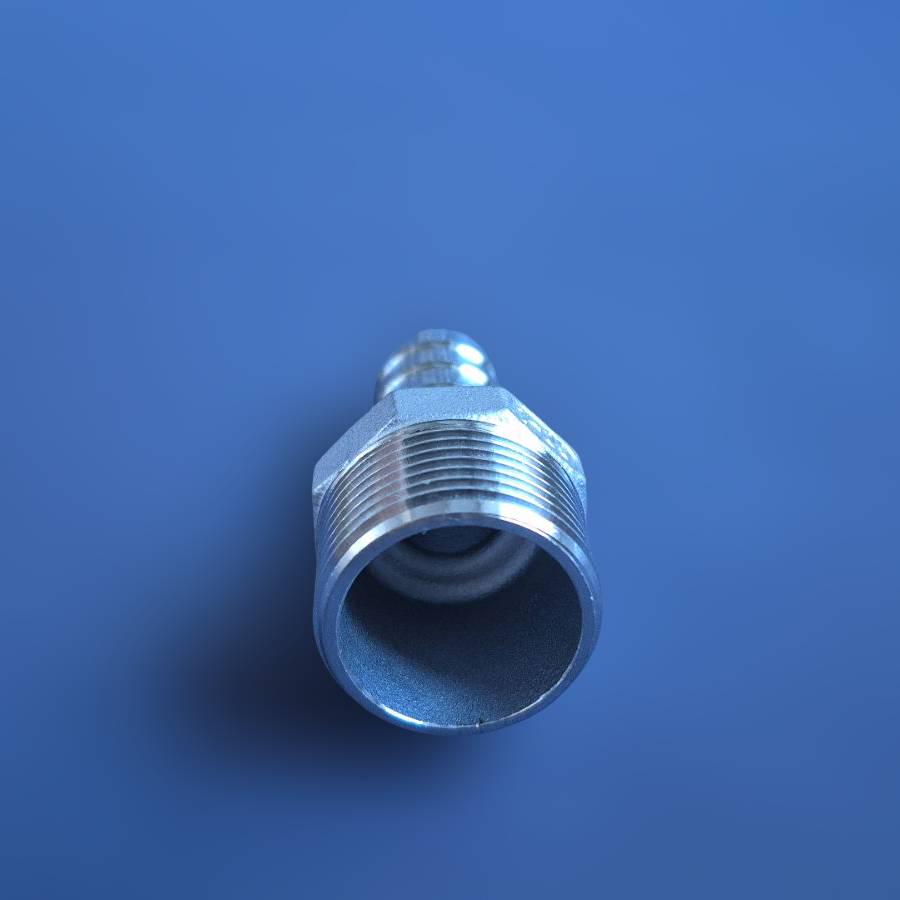

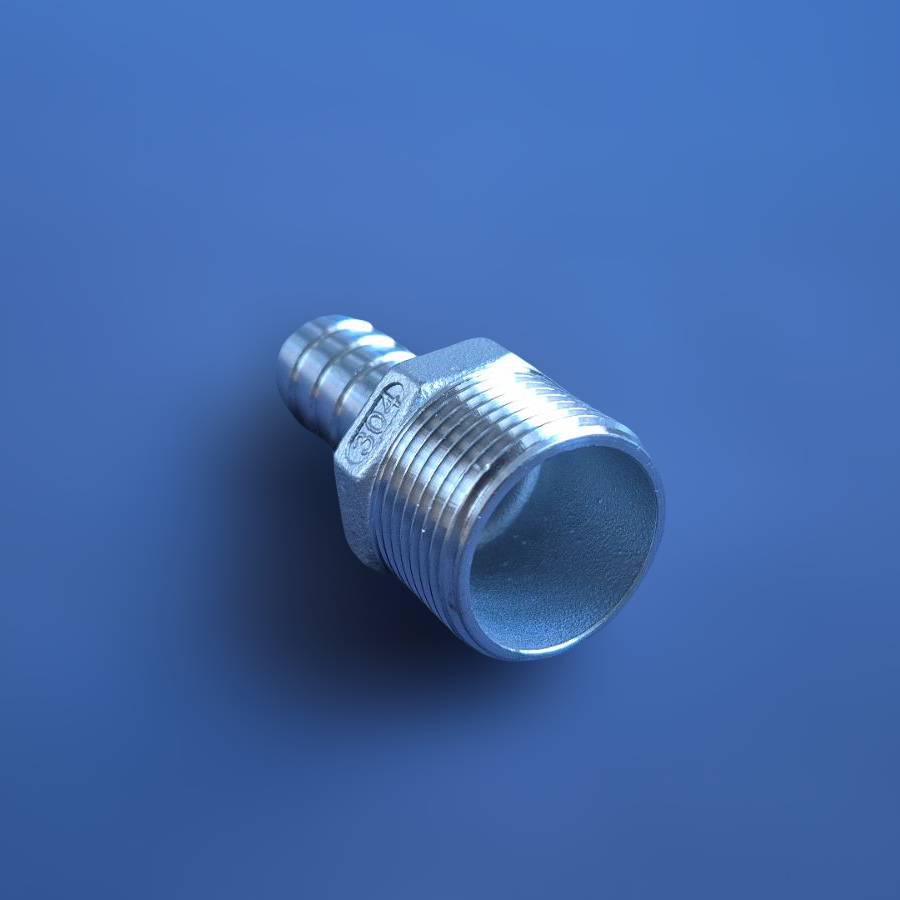

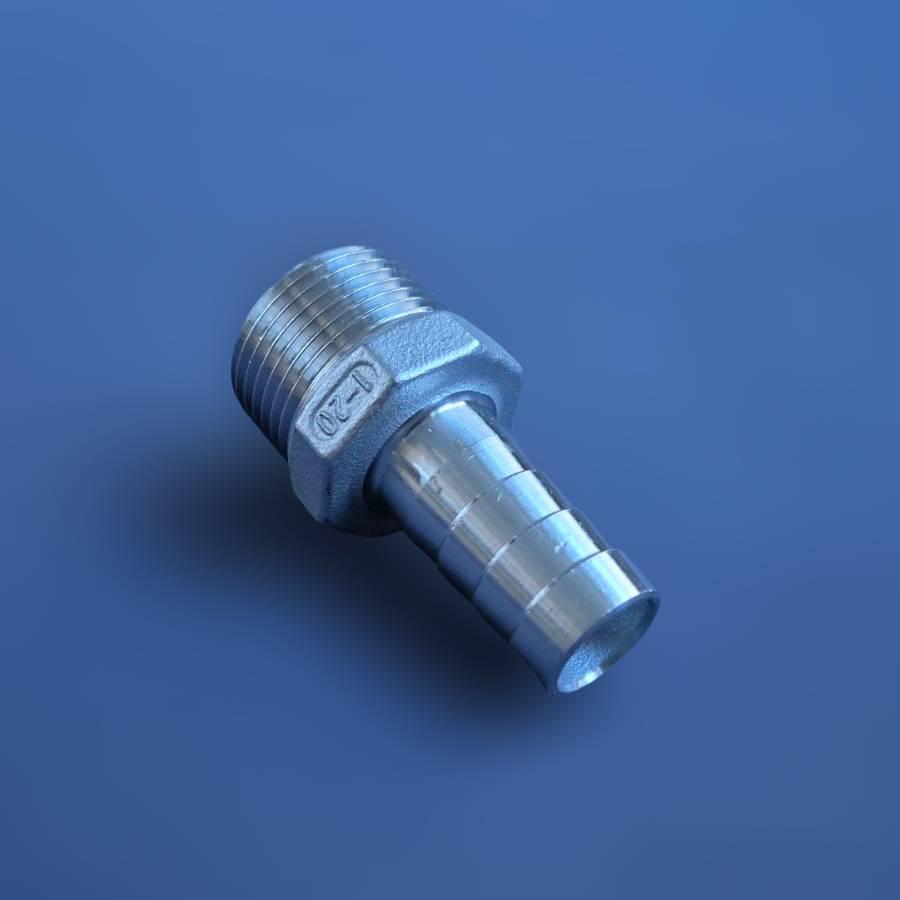

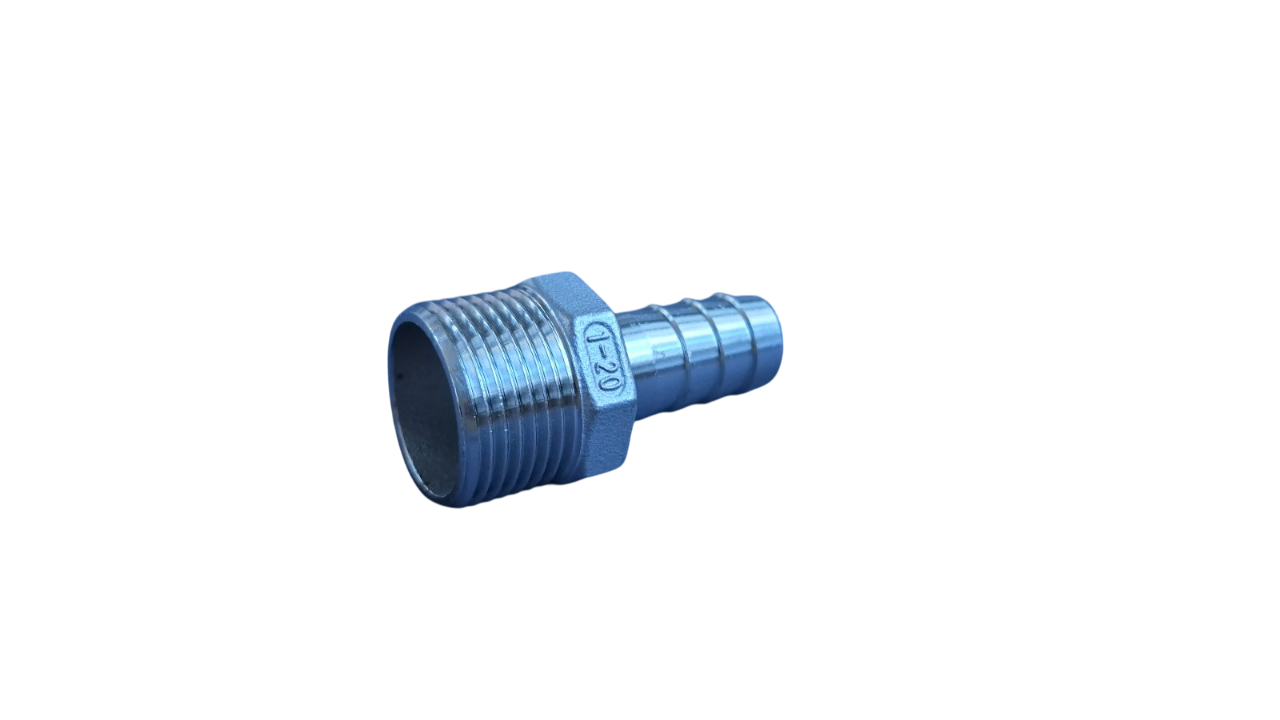

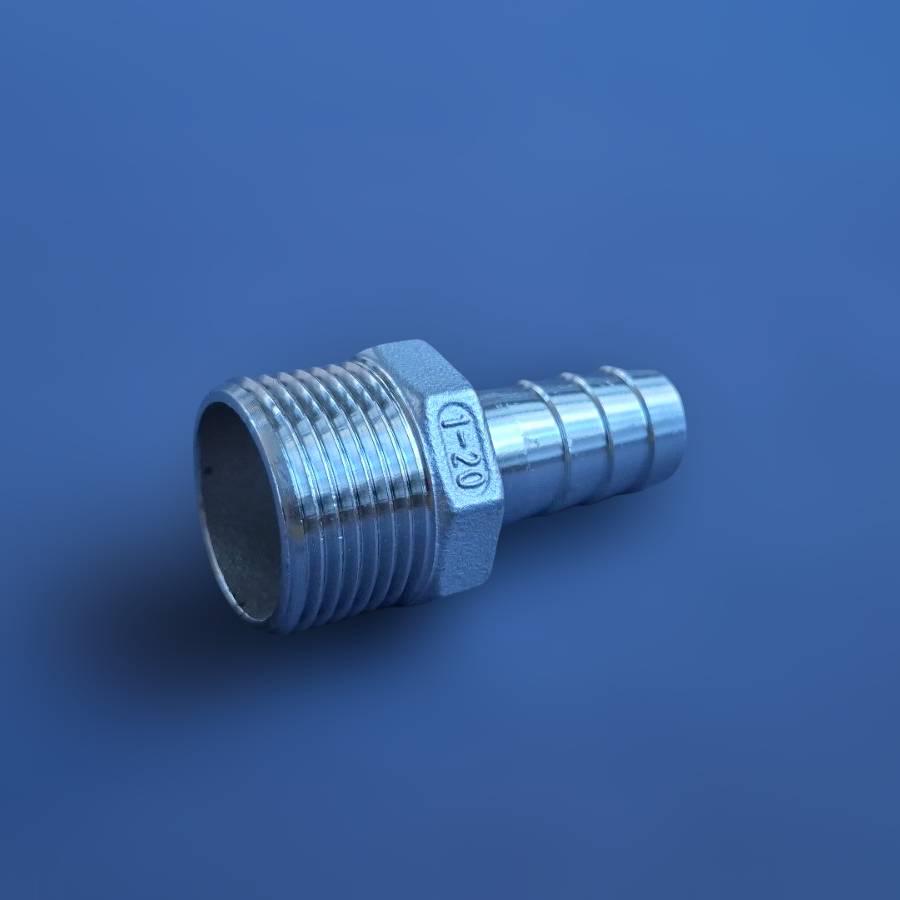

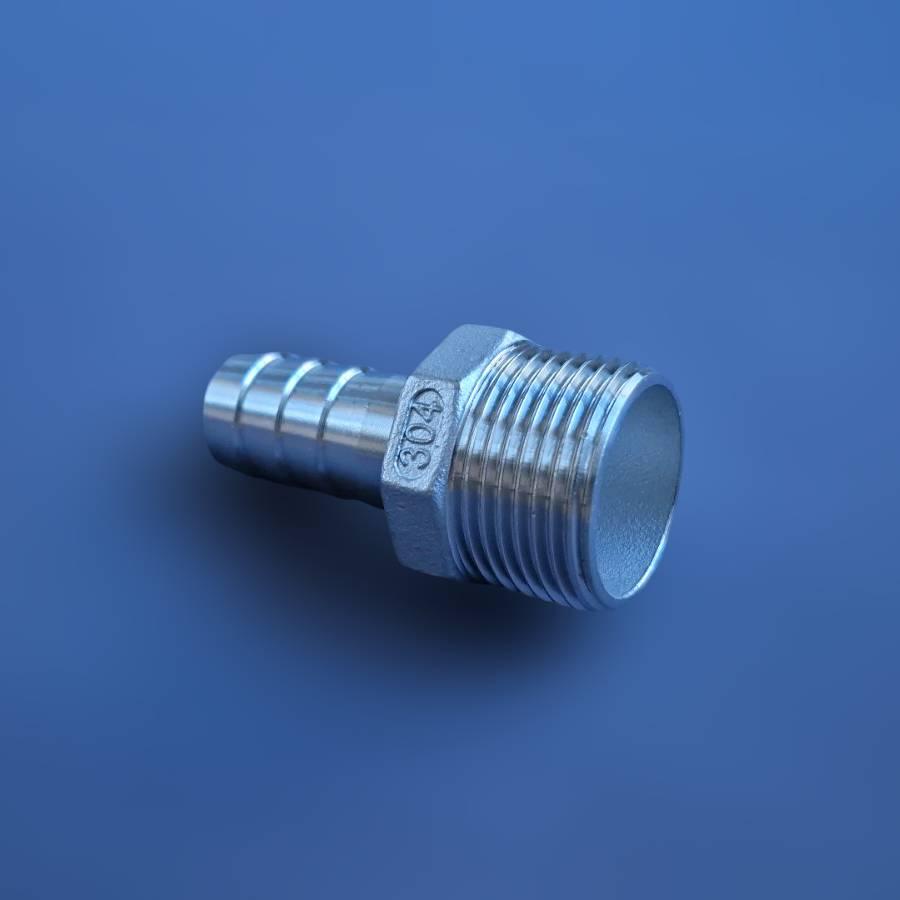

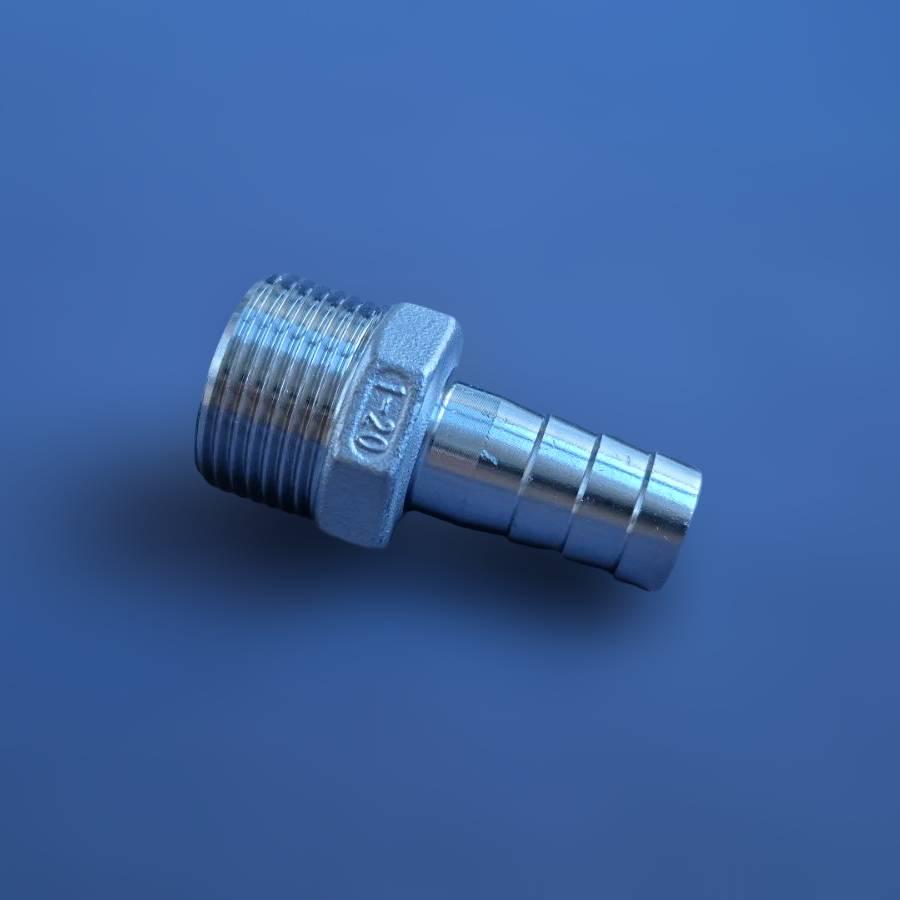

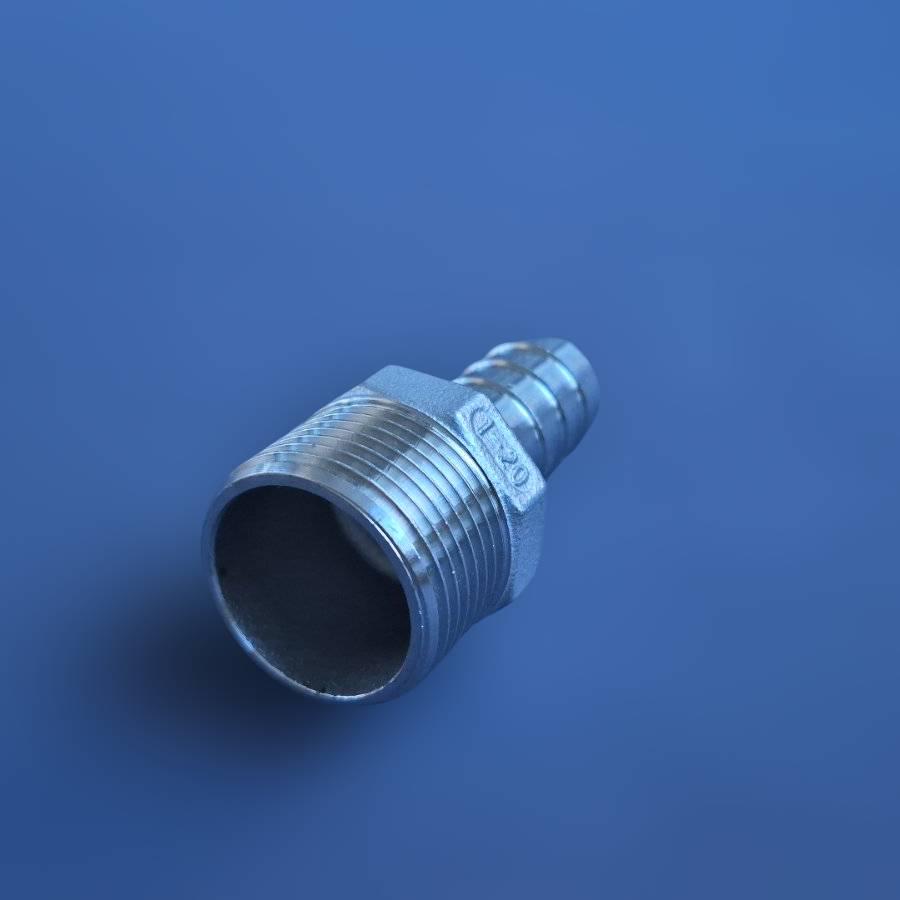

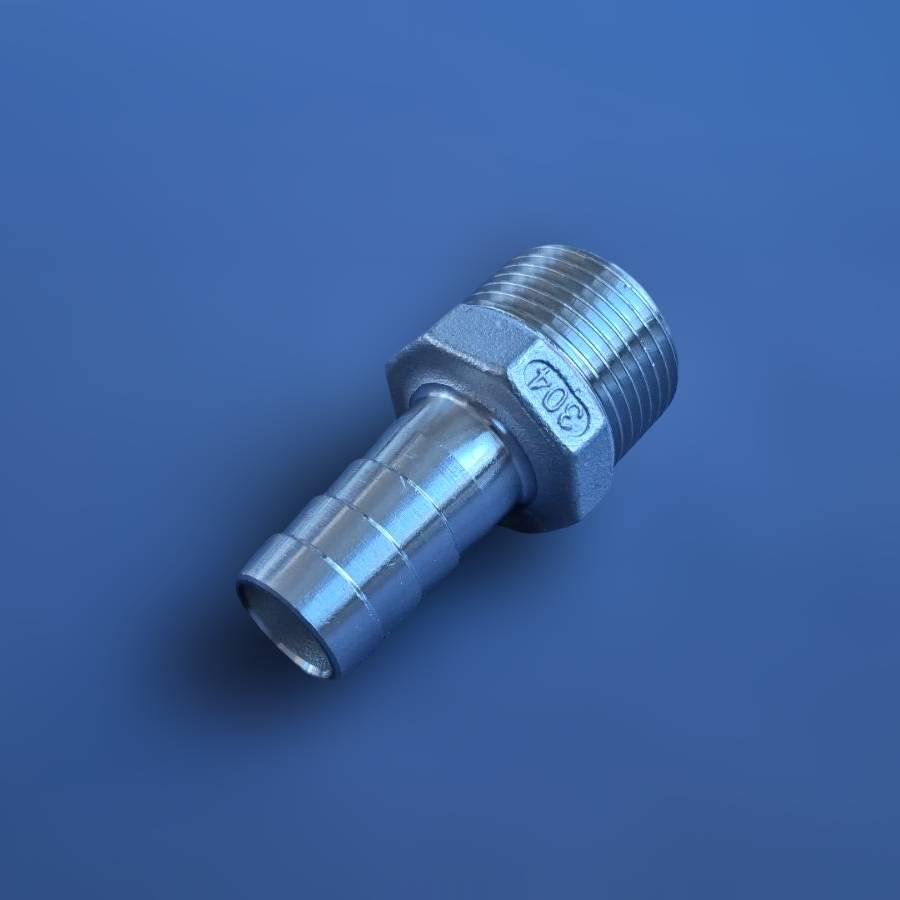

Штуцер шланговий різьбовий DN25 AISI304 BSPP Class-150 ялинка н/ж сталь 20 мм 1" (29203319)

Основні характеристики Штуцер шланговий різьбовий DN25 AISI304 BSPP Class-150 ялинка н/ж сталь 20 мм 1" (29203319)

Ціна:

109 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

25 мм

Гарантія:

12 міс.

Діаметр труби:

25 мм

Зовнішній діаметр:

33.7 мм

Країна-виробник:

Китай

Модель:

Штуцер шланговий різьбовий нержавіючий DN25 (1") з ялинкою під шланг 20 мм - це з'єднувальний фітинг, призначений для створення надійного переходу з різьбового з'єднання на гнучкий шланг. Виготовляється з нержавіючої сталі марки AISI 304. Технічні характеристики Номінальний діаметр (DN/Ду): DN25, що відповідає 1 дюйму. Розмір шлангового з'єднання: Наконечник типу "ялинка" для шланга з внутрішнім діаметром 20 мм. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до 10-16 Бар (150 PSI). Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301). Тип з'єднання: Зовнішня трубна циліндрична різьба BSPP (G 1"). Робоча температура: Від -20°C до +220°C (фактична межа залежить від матеріалу шланга). Конструктивна особливість: Шестигранник під гайковий ключ для зручного та надійного монтажу. Синоніми та альтернативні назви Штуцер-ялинка: Найпоширеніша сленгова назва, що описує ребристу поверхню наконечника, яка забезпечує міцну фіксацію шланга. Шланговий адаптер: Технічний термін, що вказує на функцію фітинга як перехідника з різьби на шланг. Шлангова надставка: Професійний сленг, що часто використовується інженерами та монтажниками для позначення цього типу з'єднання. Різьбовий йорж: Сленгова назва, де "йорж" є синонімом "ялинки", підкреслюючи чіпку структуру наконечника. Штуцер під шланг: Загальна описова назва, яка чітко вказує на основне призначення фітинга. Ніпель шланговий: Технічний термін, який можна зустріти в каталогах та специфікаціях. Переваги шлангового штуцера Простота та швидкість монтажу: Для встановлення не потрібне зварювання чи складне обладнання, достатньо гайкового ключа та ущільнювального матеріалу для різьби. Надійна фіксація шланга: Конструкція "ялинка" з гострими гранями забезпечує міцне та герметичне з'єднання, яке складно зірвати навіть під тиском (при використанні хомута). Універсальність застосування: Дозволяє легко та швидко підключати гнучкі трубопроводи (шланги) до стаціонарних систем зі стандартною трубною різьбою. Висока корозійна стійкість: Матеріал AISI 304 забезпечує довговічність при контакті з водою, харчовими продуктами та помірно агресивними середовищами. Зручність обслуговування: Наявність шестигранника значно спрощує процес затягування, запобігаючи пошкодженню фітинга та забезпечуючи необхідне зусилля. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати його експлуатаційних властивостей. Варіанти здешевлення та їх наслідки Використання сталі AISI 201: Замість AISI 304 застосовують дешевший аналог з низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби. Зменшення товщини стінок: Виробництво штуцера з тоншими стінками корпусу та шестигранника. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні або від гідравлічного удару. Спрощена "ялинка": Виготовлення з менш глибокими та гострими ребрами на шланговому наконечнику. Наслідки: Погіршення фіксації шланга, підвищений ризик зриву під тиском, необхідність надмірно сильної затяжки хомута. Відсутність повноцінного шестигранника: Замість чіткого шестигранника можуть бути дві плоскі лиски. Наслідки: Незручність монтажу, ризик пошкодити корпус при затягуванні газовим ключем, неможливість докласти рівномірне зусилля. Монтаж та експлуатація Рекомендації з монтажу: Очищення різьби: Переконайтеся, що зовнішня та внутрішня різьби чисті, без бруду та пошкоджень. Ущільнення різьбових з'єднань: Використовуйте ущільнювальну стрічку (ФУМ) або анаеробний герметик, сумісний з нержавіючою сталлю та робочим середовищем. Насаджування шланга: Надягніть шланг на "ялинку" до упору. Для полегшення процесу можна злегка змочити наконечник водою або нагріти кінець шланга. Фіксація хомутом: Обов'язково закріпіть шланг на штуцері за допомогою якісного черв'ячного або силового хомута. Затягування: Затягуйте штуцер за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу. Перевірка на герметичність: Після монтажу та подачі тиску в систему, візуально огляньте з'єднання на предмет витоків. Рекомендації з експлуатації: Плавне керування: Уникайте різких стрибків тиску (гідравлічних ударів) у системі. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304. Періодичний огляд: Регулярно перевіряйте стан з'єднання, особливо хомута, на предмет ослаблення чи корозії. Можливі ризики та обмеження Перевищення робочого тиску: Використання в системах з тиском вище Class 150 може призвести до руйнування фітинга. Неправильний підбір шланга: Використання шланга з внутрішнім діаметром, що відрізняється від 20 мм, призведе до ненадійної фіксації та витоків. Відсутність хомута: Експлуатація без хомута неприпустима, оскільки це може призвести до зриву шланга та аварійної ситуації. Абразивне зношування: Транспортування середовищ з великою кількістю твердих абразивних частинок може з часом зношувати внутрішню поверхню. Вібрація: Сильна та постійна вібрація трубопроводу може призвести до ослаблення різьбового з'єднання або фіксації шланга. Галузі застосування Харчова промисловість: Системи подачі води, миючих розчинів, напоїв. Хімічна промисловість: Транспортування сумісних з AISI 304 кислот, лугів та розчинників. Сільське господарство: Системи поливу, зрошення, подачі добрив та пестицидів. Водопостачання та сантехніка: Підключення гнучких підводок у побутових та промислових системах. Машинобудування та виробництво: Подача стисненого повітря, охолоджувальних рідин (ЗОР), мастил до верстатів та обладнання. Пивоваріння та виноробство: Використовується на ділянках, де не потрібна полірована поверхня. Переваги нержавіючої сталі Корозійна стійкість: Головна перевага, що забезпечує довговічність у контакті з водою та багатьма хімічними речовинами. Гігієнічність: Поверхня нержавіючої сталі гладка і не пориста, що перешкоджає розмноженню бактерій. Міцність та довговічність: Матеріал стійкий до механічних пошкоджень та зносу. Термостійкість: Зберігає свої властивості у широкому діапазоні температур. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають додаткового покриття та мають гарний вигляд.

Робоча температура:

300

Розмір різьби:

1 дюйм

Розмірність:

Ду 25 (1") х 20 мм

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

штуцер

Фітинг:

фітинг з латуні та сталі

Додаткова інформація

Країна реєстрації бренду:

Китай
