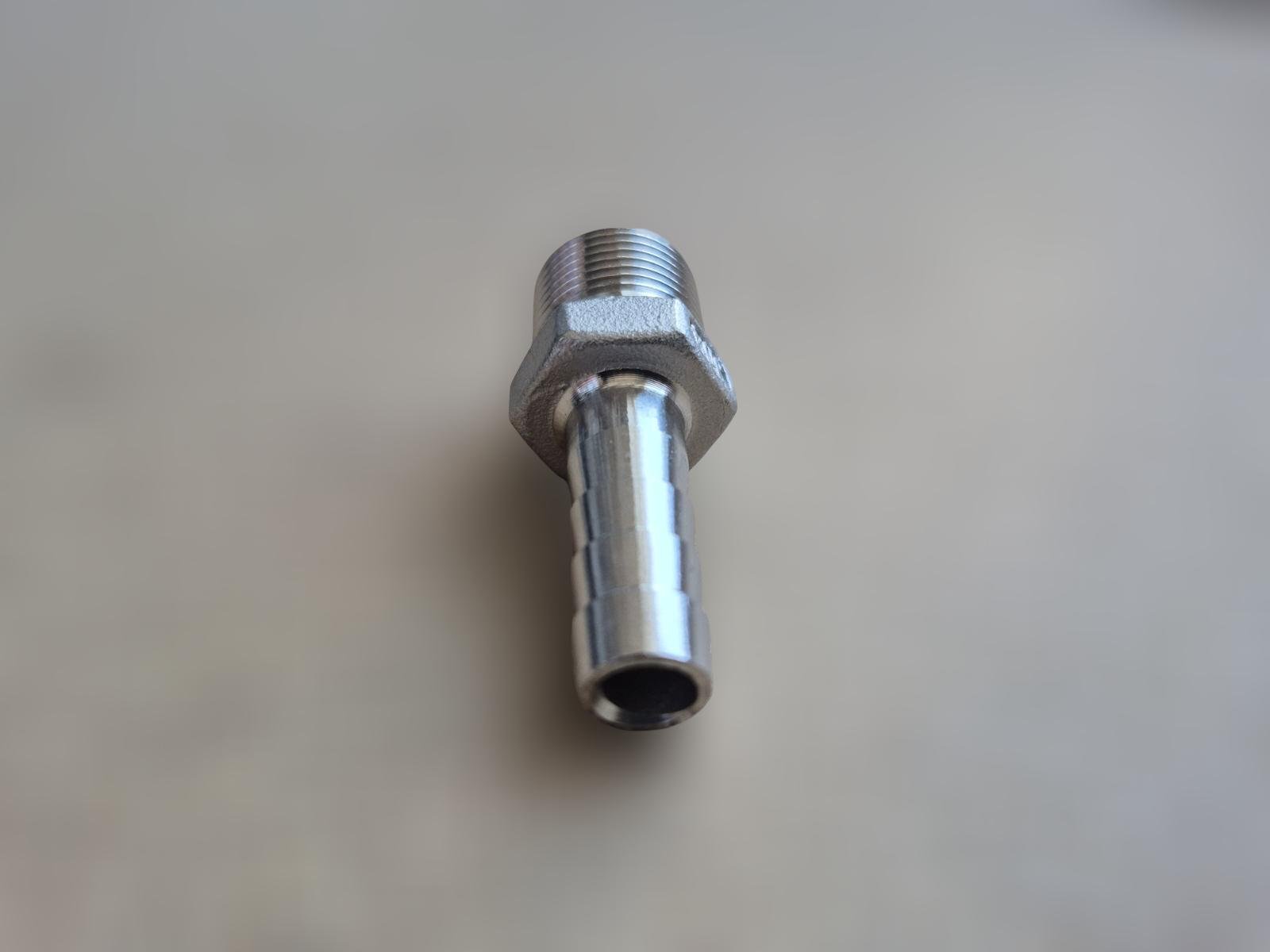

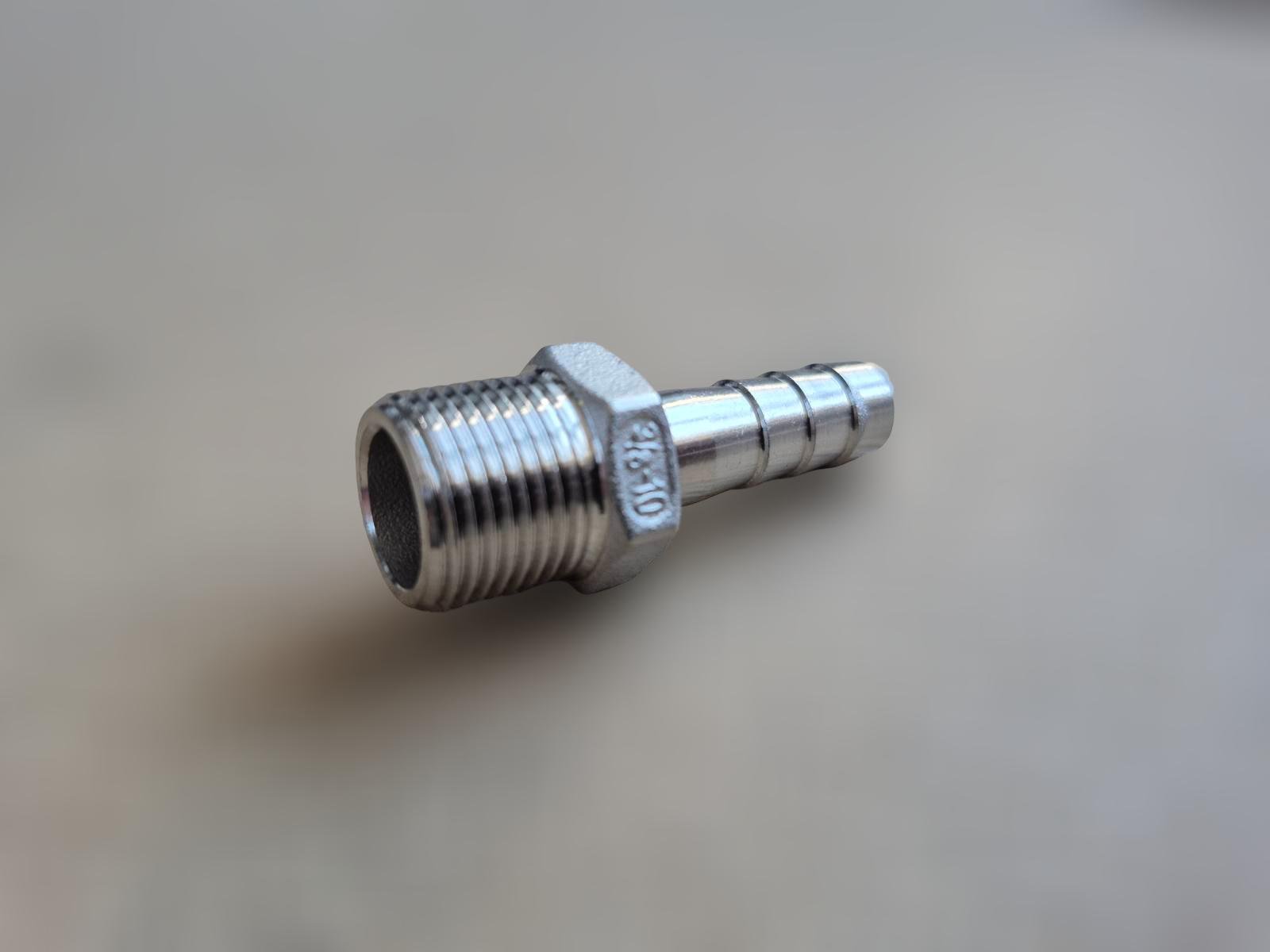

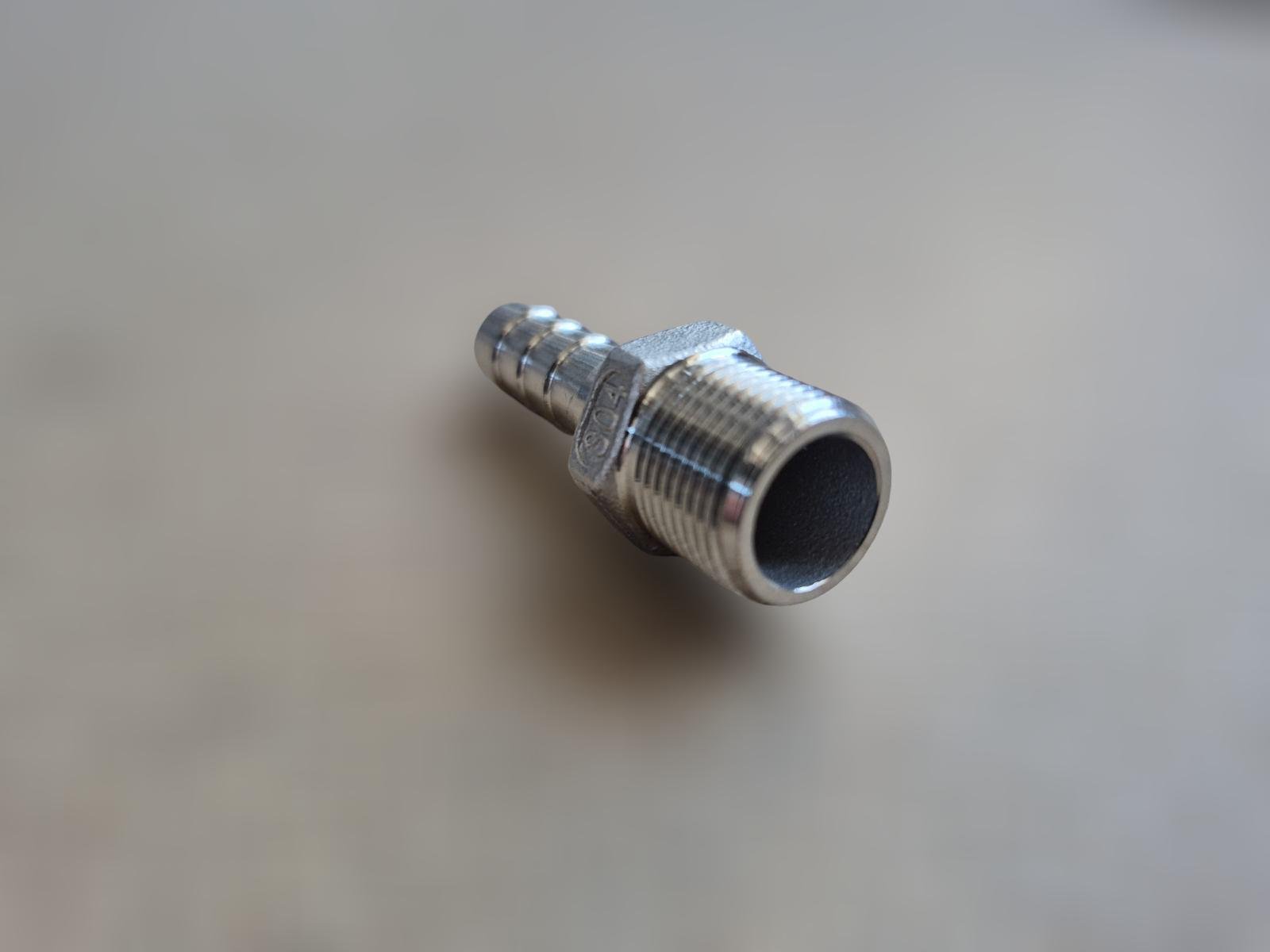

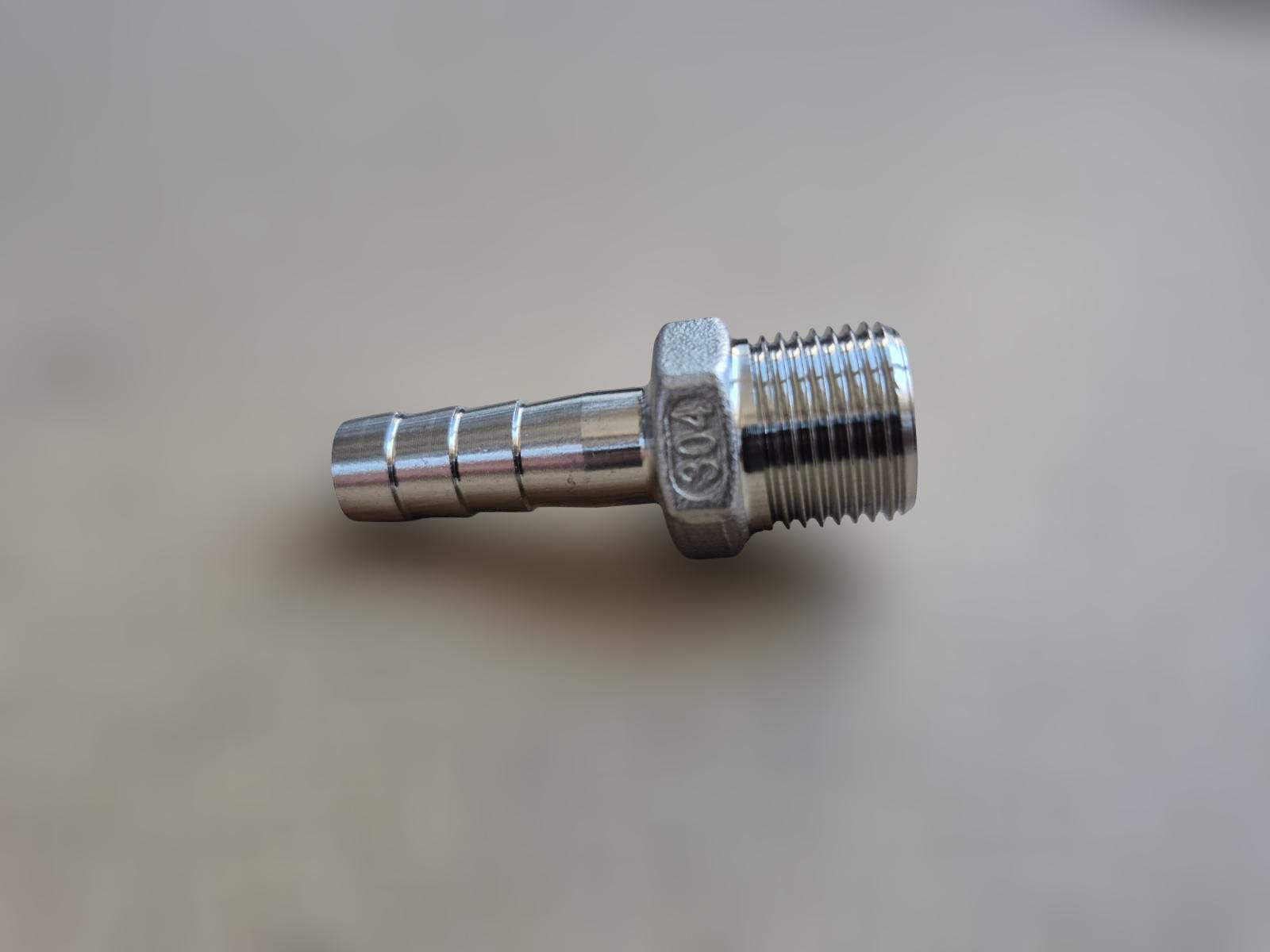

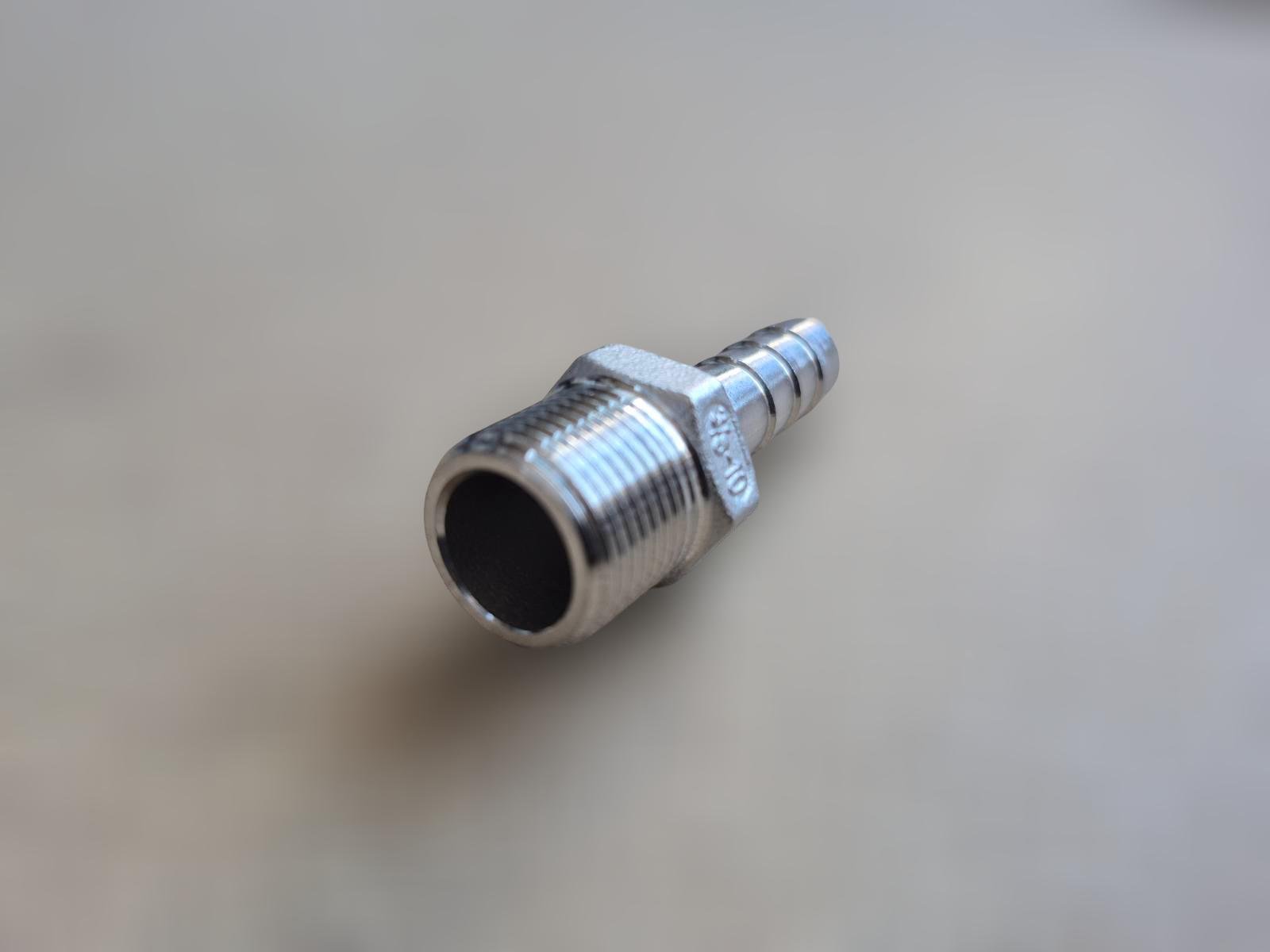

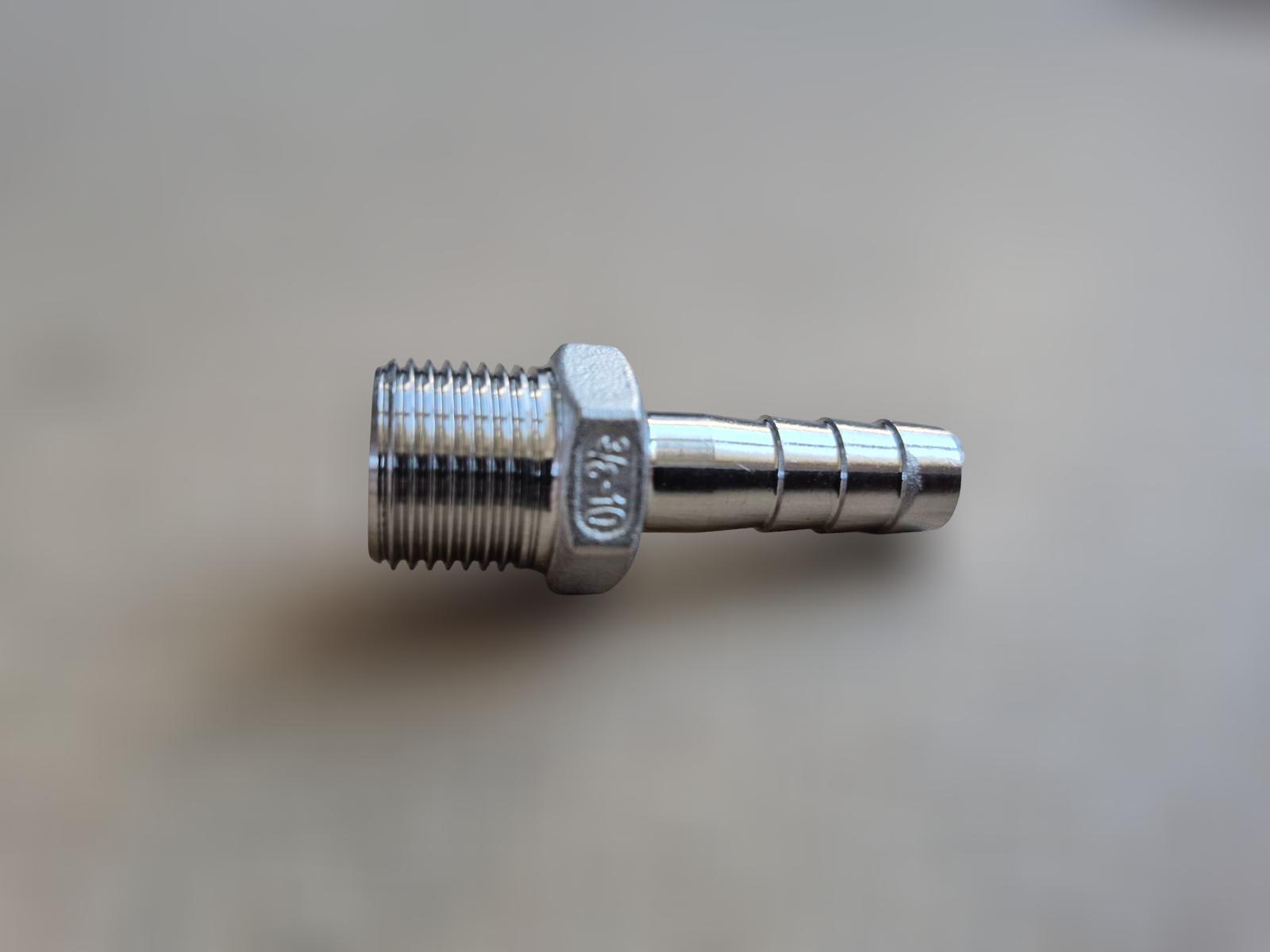

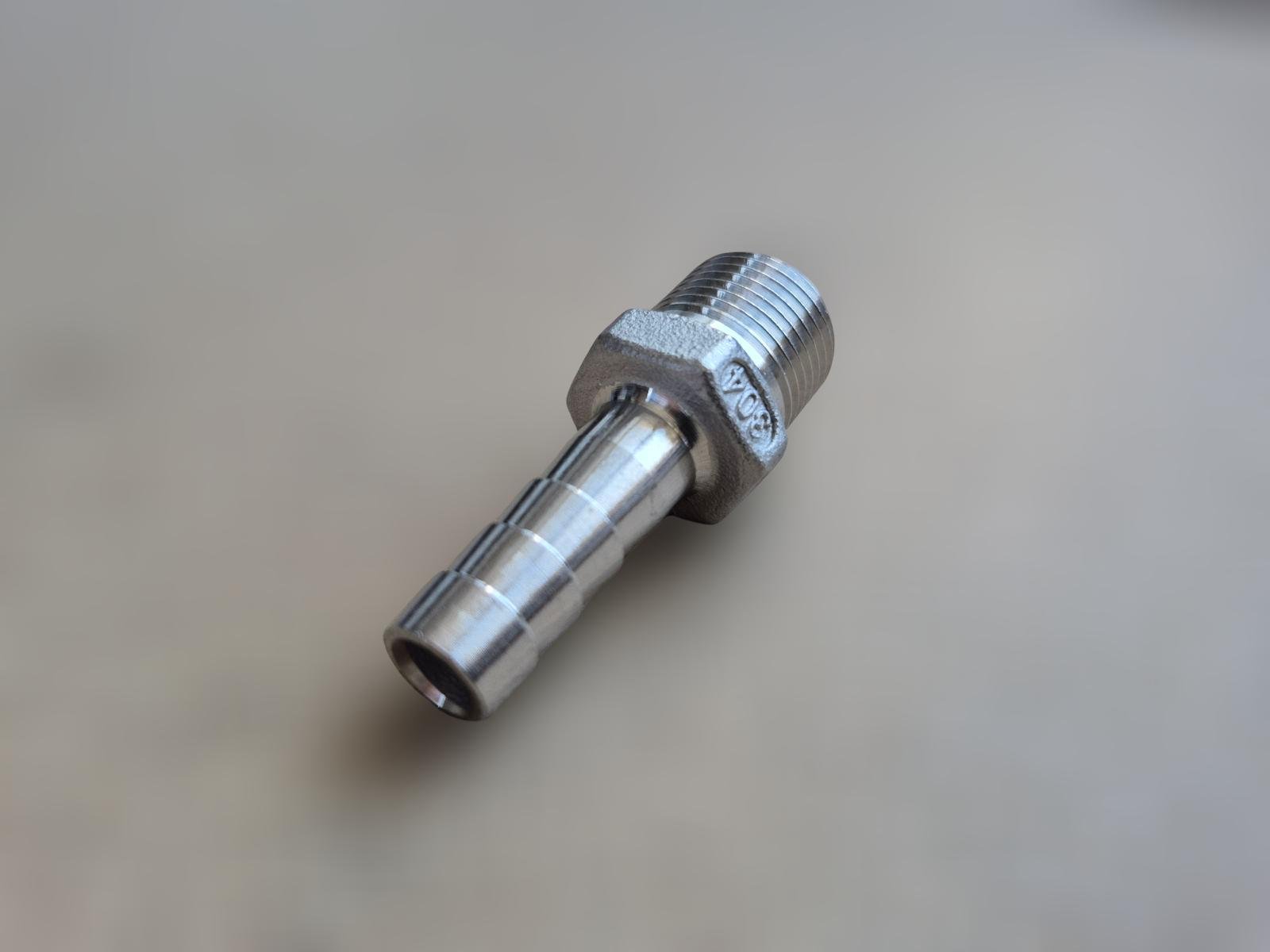

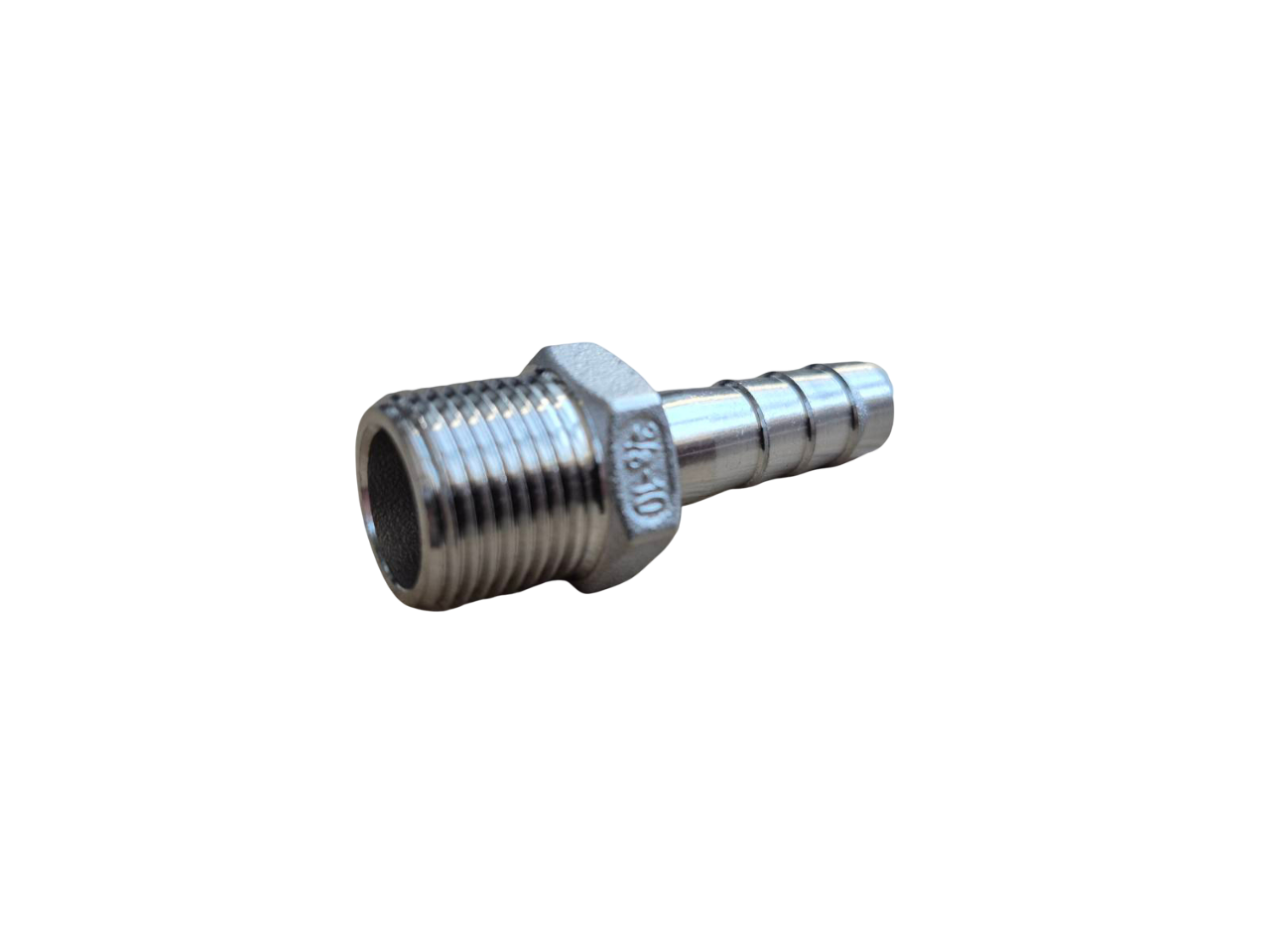

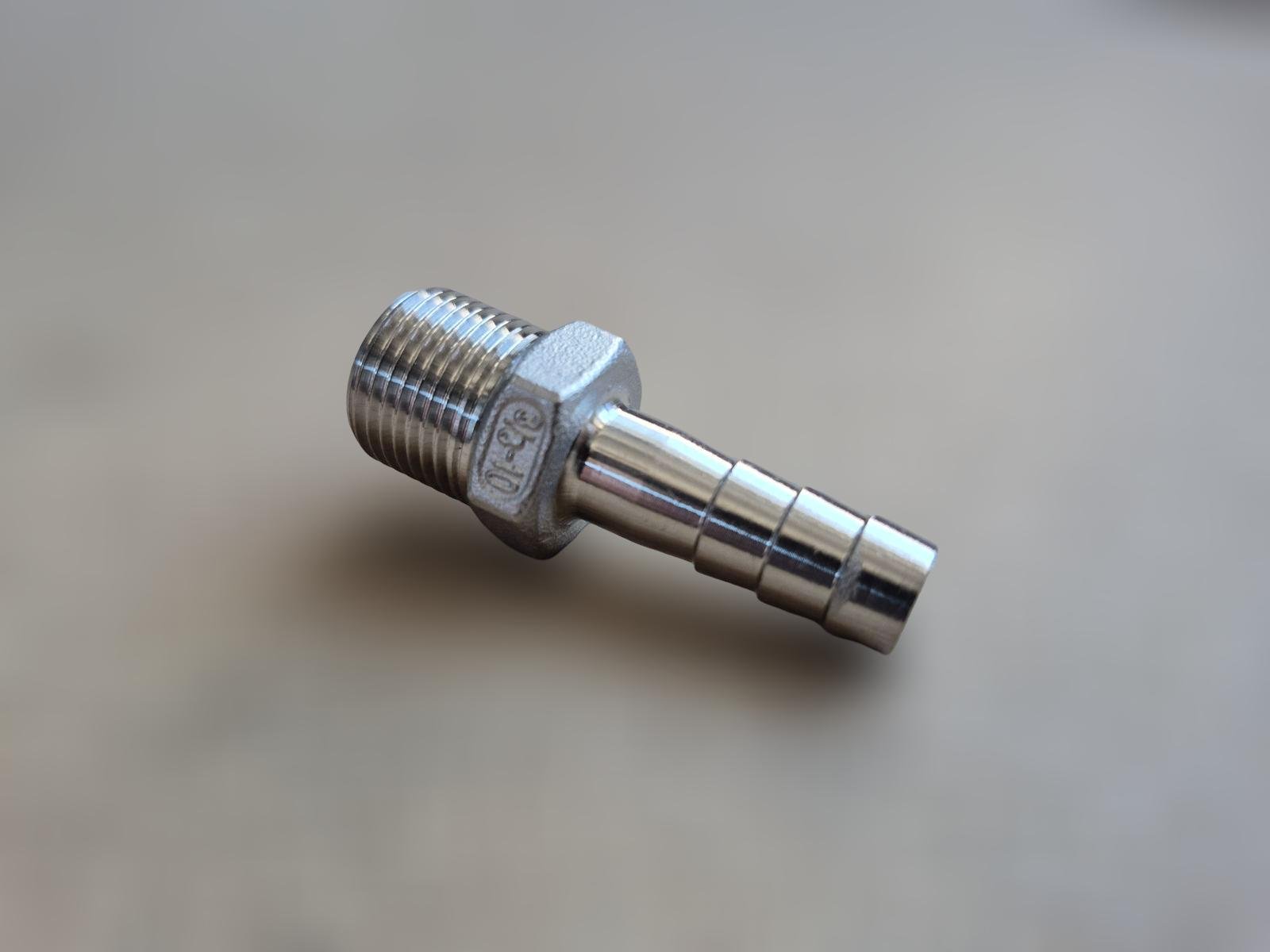

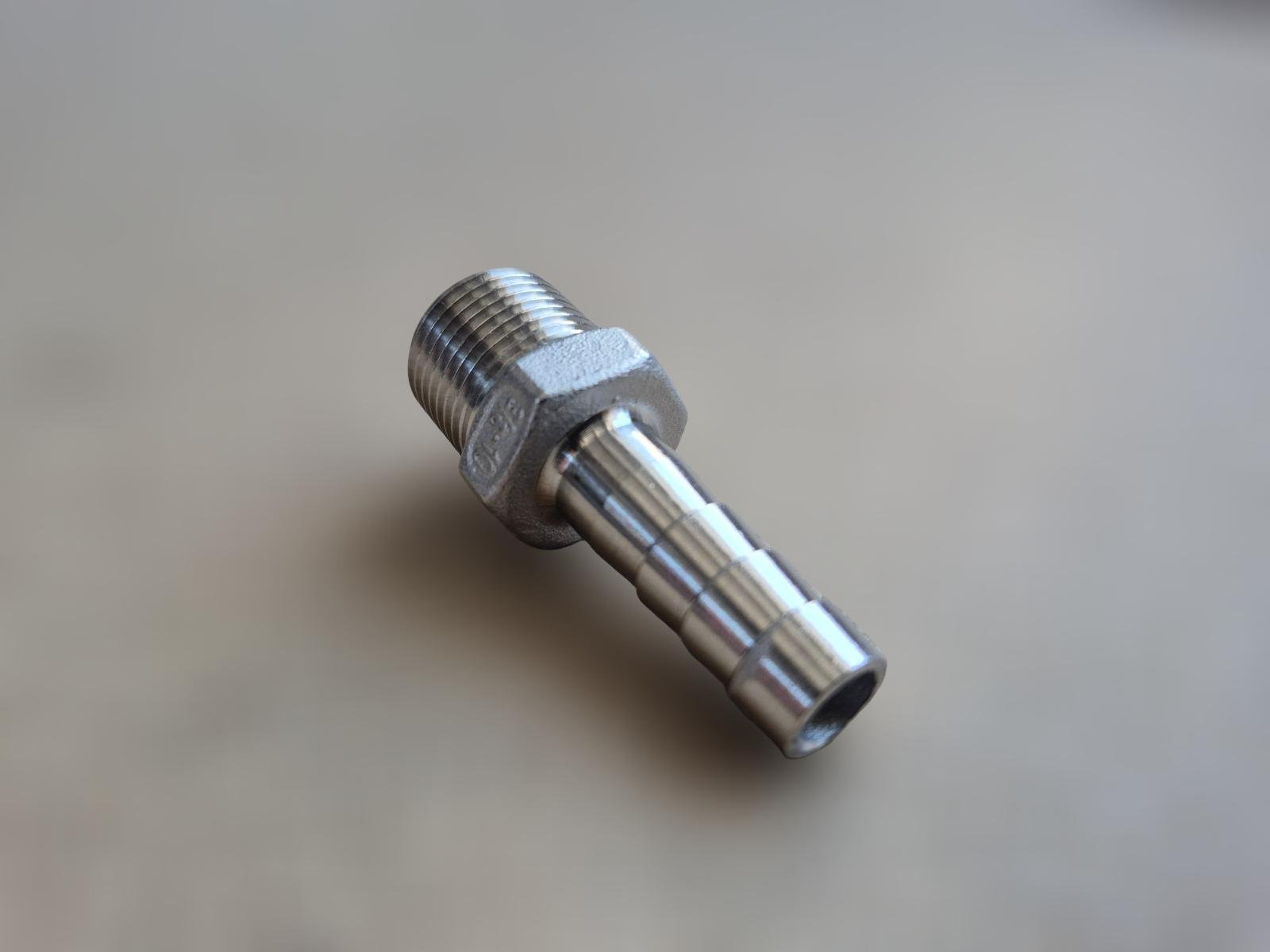

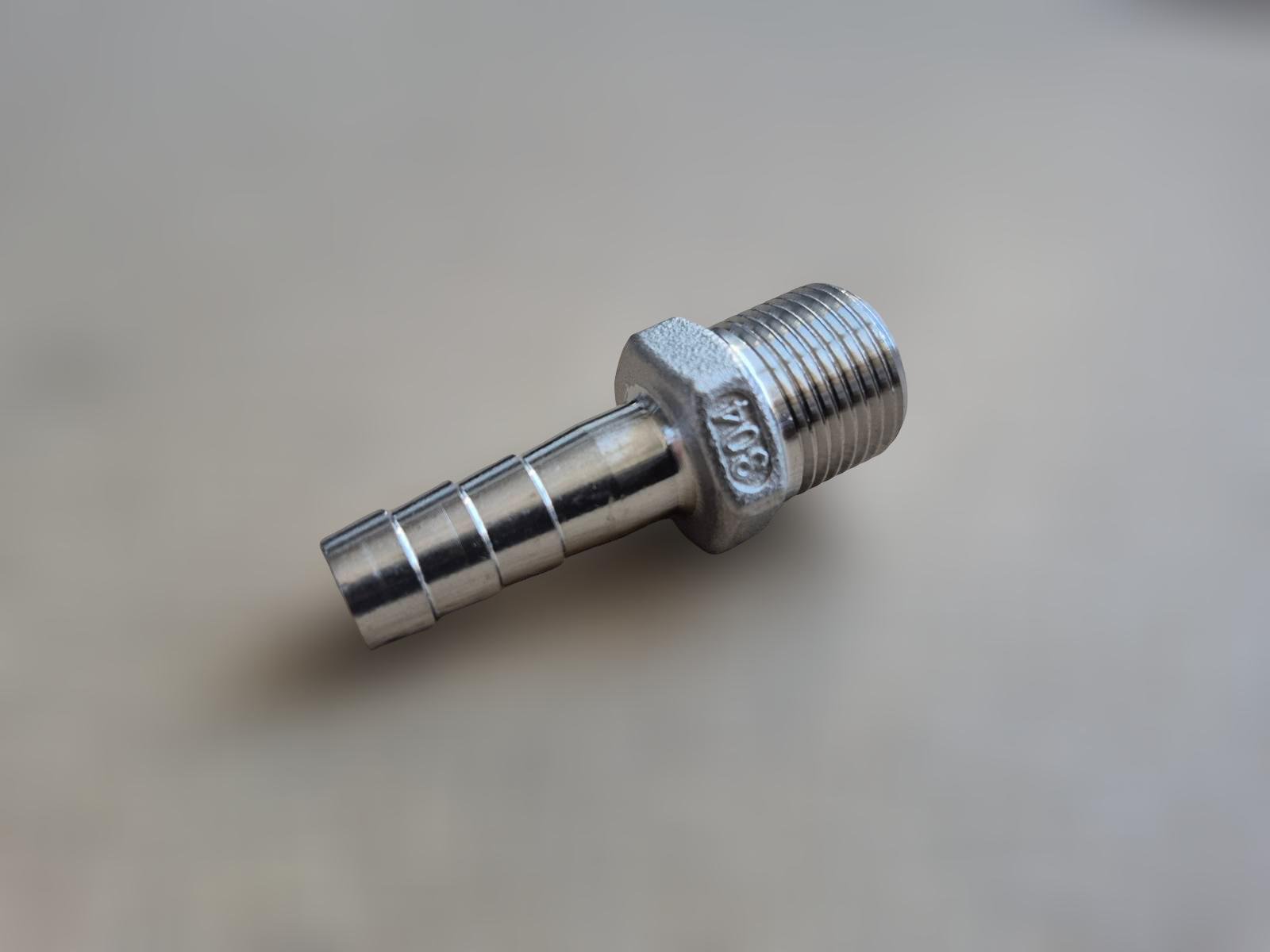

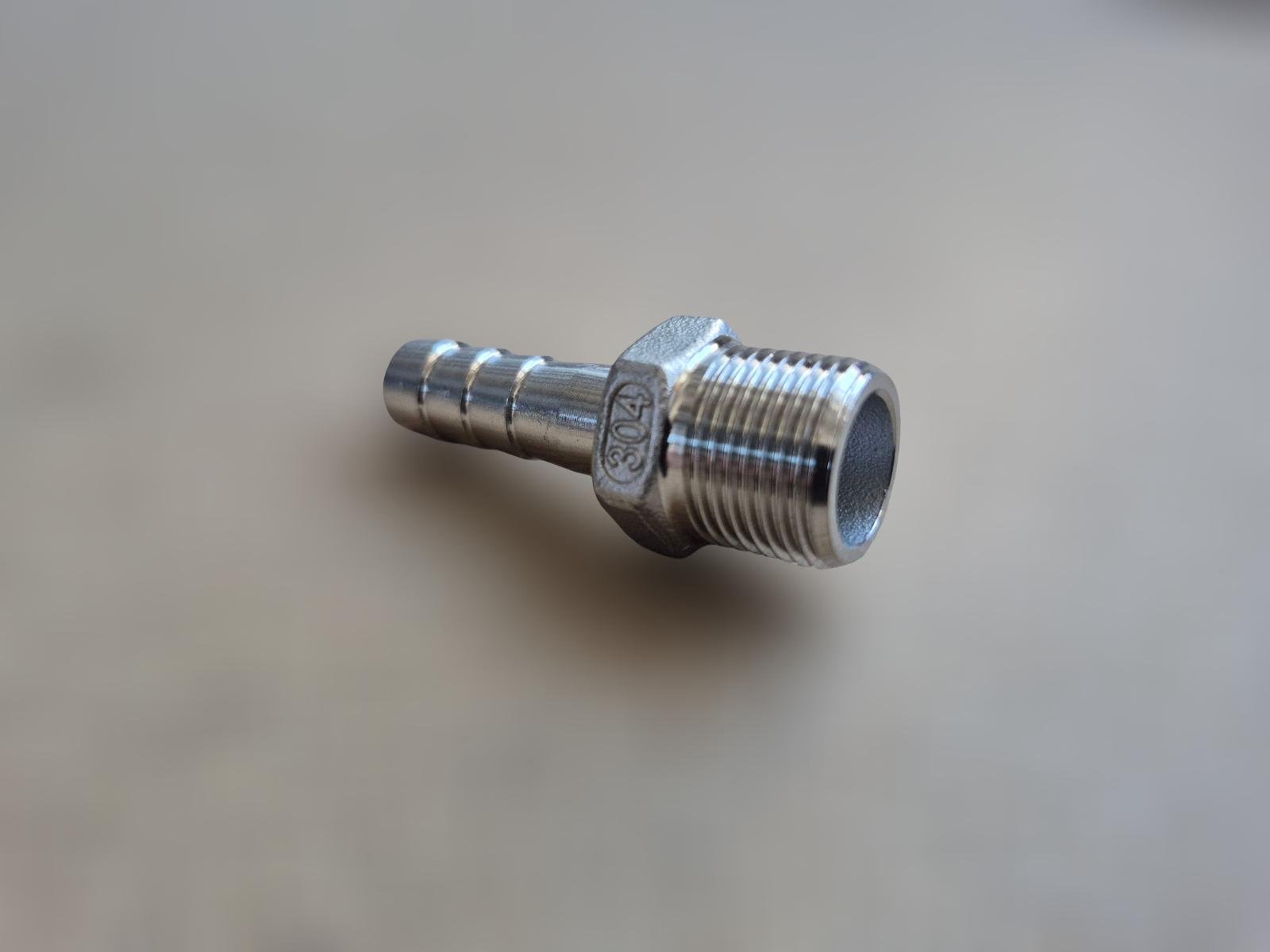

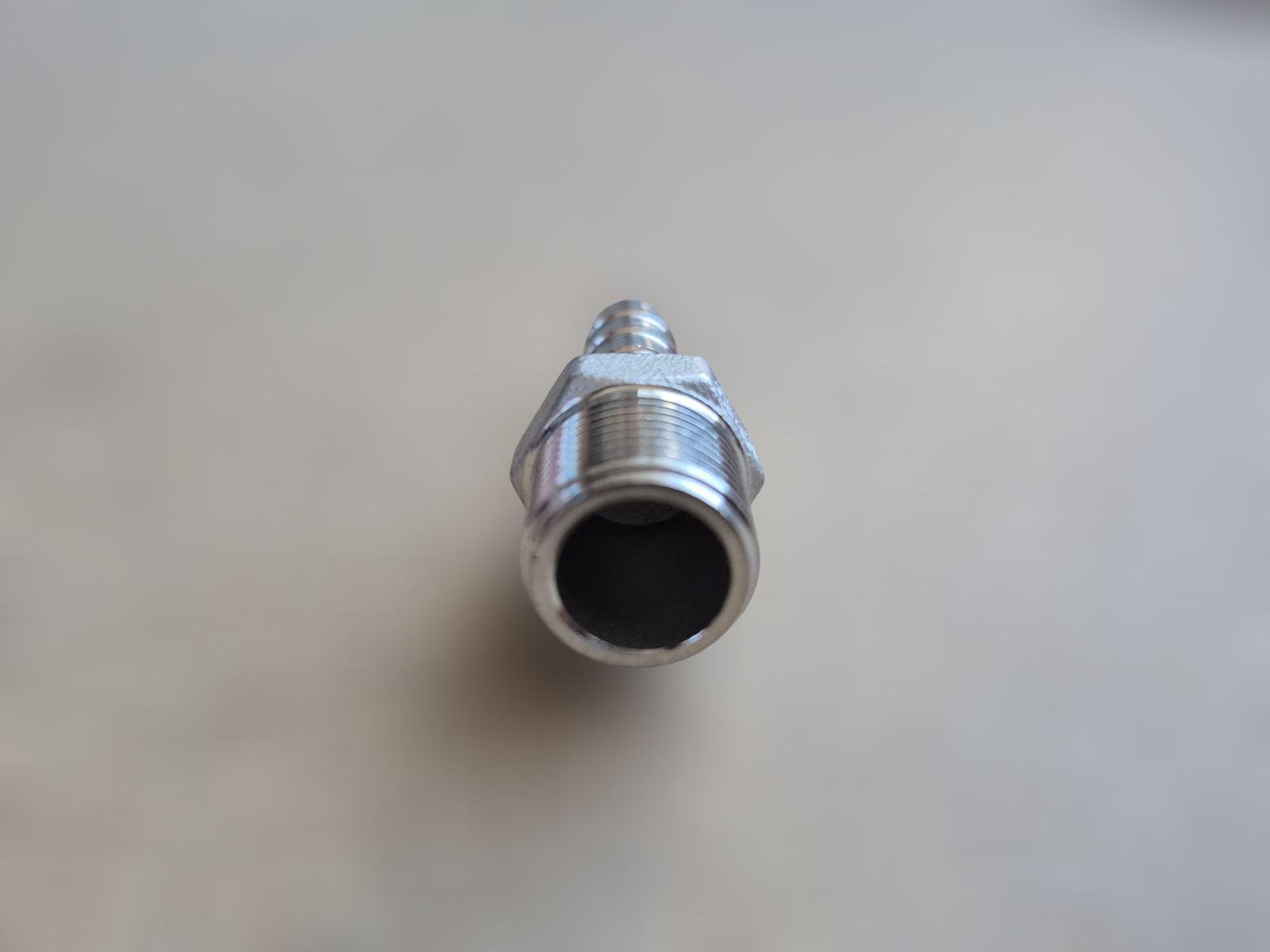

Штуцер шланговий різьбовий DN10 AISI304 BSPP Class-150 ялинка н/ж сталь 10 мм 3/8" (29203310)

Основні характеристики Штуцер шланговий різьбовий DN10 AISI304 BSPP Class-150 ялинка н/ж сталь 10 мм 3/8" (29203310)

Ціна:

47 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

10 мм

Гарантія:

12 міс.

Діаметр труби:

10 мм

Зовнішній діаметр:

17.2 мм

Країна-виробник:

Китай

Модель:

Штуцер шланговий різьбовий нержавіючий DN10 (3/8") зовн. різьба BSPP, н/ж сталь AISI304, ялинка 10 мм, Class 150 - це з'єднувальний фітинг, призначений для надійного та герметичного підключення гнучких шлангів з внутрішнім діаметром 10 мм до трубопровідних систем або ємностей з різьбовим з'єднанням 3/8" BSPP. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304. Технічні характеристики Номінальний діаметр (DN): DN10 (відповідає різьбі 3/8"). Діаметр ялинки під шланг: 10 мм. Номінальний тиск (PN): Class 150, що приблизно відповідає PN20 (20 бар). Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10). Тип з'єднання: Різьбове (зовнішня трубна циліндрична різьба BSPP) / Шлангове ("ялинка"). Робоча температура: від -40°С до +220°С (обмежується стійкістю матеріалу шланга). Конструктивний елемент: Шестигранник під ключ для зручності монтажу. Синоніми та альтернативні назви Штуцер-ялинка: Найбільш поширена назва, що точно описує форму шлангового з'єднання, яке нагадує ялинку та забезпечує надійну фіксацію шланга. Йорж нержавіючий: Професійний сленг, що використовується монтажниками та сантехніками. Назва "йорж" також пов'язана із зубчастою поверхнею, яка "чіпляється" за внутрішню стінку шланга. Шлангова надставка: Технічно коректний термін, що часто зустрічається в каталогах та специфікаціях. Вказує на функцію деталі – надставки на обладнання для підключення шланга. Ніпель під шланг: Технічний термін, де "ніпель" позначає з'єднувальний елемент із зовнішньою різьбою. Адаптер для шланга: Загальна назва, що підкреслює функцію деталі як перехідника між різьбовим портом та гнучким шлангом. Переваги шлангового штуцера Надійна фіксація шланга: Конструкція "ялинка" з гострими гранями забезпечує міцне зчеплення з внутрішньою поверхнею шланга, запобігаючи його зісковзуванню під тиском. Простота та швидкість монтажу: Для встановлення не потрібне спеціальне обладнання, достатньо закріпити штуцер за допомогою гайкового ключа і надіти на нього шланг, зафіксувавши хомутом. Висока герметичність: При правильному підборі шланга та використанні якісного хомута з'єднання забезпечує відмінну герметичність для рідин та газів. Універсальність застосування: Штуцери зі сталі AISI 304 підходять для води, харчових продуктів, олій, палива, стисненого повітря та багатьох хімічно агресивних середовищ. Багаторазове використання: Фітинг можна багаторазово демонтувати та встановлювати без втрати експлуатаційних властивостей. Корозійна стійкість: Нержавіюча сталь AISI 304 не піддається іржі та окисленню, що гарантує тривалий термін служби та чистоту робочого середовища. Варіанти здешевлення та їх наслідки Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчових та агресивних середовищ. Зменшення товщини стінок: Виробництво фітинга з тоншими стінками та меншим шестигранником. Наслідки: Зниження механічної міцності, ризик деформації або зриву різьби при затягуванні, зменшення максимального робочого тиску. Неякісна обробка "ялинки": Занадто гладкі або неглибокі насічки на шланговому з'єднанні. Наслідки: Погана фіксація шланга, високий ризик зриву навіть при використанні хомута, витоки робочого середовища. Порушення геометрії різьби: Невідповідність різьби стандарту BSPP, наявність задирок. Наслідки: Неможливість створити герметичне з'єднання, ризик пошкодження відповідної різьби на обладнанні. Монтаж та експлуатація Рекомендації з монтажу Підготовка: Переконайтеся, що різьба на обладнанні чиста, без пошкоджень та відповідає розміру 3/8" BSPP. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP використовуйте ущільнювальну стрічку (ФУМ) або анаеробний герметик, сумісний з нержавіючою сталлю. Затягування: Вкрутіть штуцер вручну, а потім обережно затягніть за допомогою гайкового ключа за шестигранник. Не докладайте надмірних зусиль, щоб не пошкодити різьбу. Підключення шланга: Надягніть на "ялинку" шланг відповідного внутрішнього діаметра (10 мм). Для надійної фіксації обов'язково використовуйте черв'ячний або силовий хомут. Перевірка: Після збирання подайте тиск у систему та перевірте з'єднання на відсутність витоків. Рекомендації щодо експлуатації Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне як зі сталлю AISI 304, так і з матеріалом шланга. Температурний режим: Не перевищуйте максимальну робочу температуру, рекомендовану для шланга, що використовується. Механічні навантаження: Уникайте сильних згинів, натягу та вібрацій шланга в місці з'єднання зі штуцером. Періодичний огляд: Регулярно перевіряйте стан з'єднання, особливо хомута, на предмет ослаблення та витоків. Можливі ризики та обмеження Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високою концентрацією хлоридів або сірчаної кислоти може призвести до корозії. Перевищення робочого тиску: Експлуатація при тиску вище Class 150 може призвести до зриву шланга або руйнування фітинга. Абразивне зношування: При транспортуванні середовищ із твердими частинками можливе поступове стирання стінок штуцера. Неправильний монтаж: Надмірне затягування може пошкодити різьбу, а недостатнє – призвести до витоків. Невідповідність діаметра шланга: Використання шланга більшого або меншого діаметра, ніж 10 мм, призведе до ненадійного та негерметичного з'єднання. Замерзання робочого середовища: Кристалізація рідини всередині фітинга може викликати його деформацію або руйнування. Галузі застосування Харчова промисловість: Підключення шлангів для подачі води, молока, соків, пива, вина та інших напоїв. Фармацевтика та косметологія: Системи для транспортування очищеної води, спиртових розчинів та рідких компонентів. Хімічна промисловість: Лінії для подачі неокислювальних кислот, лугів, розчинників. Водопостачання та сантехніка: Підключення гнучких підводок у побутових та промислових системах. Сільське господарство: Системи поливу, подача добрив та інших рідин. Машинобудування та пневматика: Підключення пневматичних шлангів для стисненого повітря, систем охолодження. Переваги нержавіючої сталі Корозійна стійкість: Високий вміст хрому (18%) та нікелю (8%) у сталі AISI 304 створює на поверхні захисний оксидний шар, що запобігає іржі. Гігієнічність: Гладка, непориста поверхня нержавіючої сталі перешкоджає розмноженню бактерій та легко очищується, що є критично важливим для харчової та медичної галузей. Міцність та довговічність: Матеріал має відмінні механічні властивості, стійкий до зносу та механічних пошкоджень. Термостійкість: Сталь AISI 304 зберігає свої властивості у широкому діапазоні температур. Естетичний вигляд: Фітинги мають привабливий зовнішній вигляд і не потребують додаткового покриття.

Робоча температура:

300

Розмір різьби:

3/8 дюйм

Розмірність:

Ду 10 (3/8") х 10 мм

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

штуцер

Фітинг:

фітинг з латуні та сталі

Додаткова інформація

Країна реєстрації бренду:

Китай
