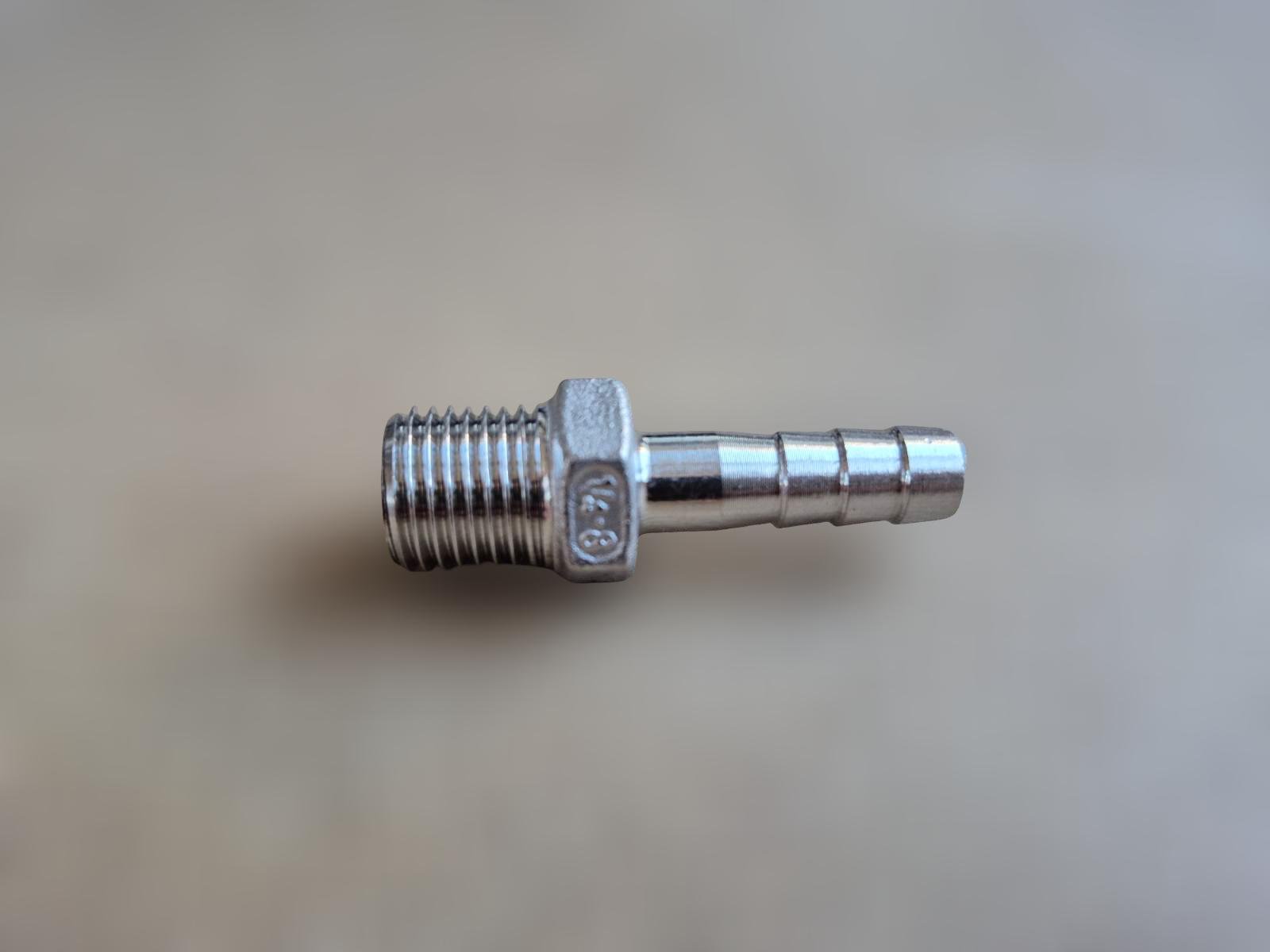

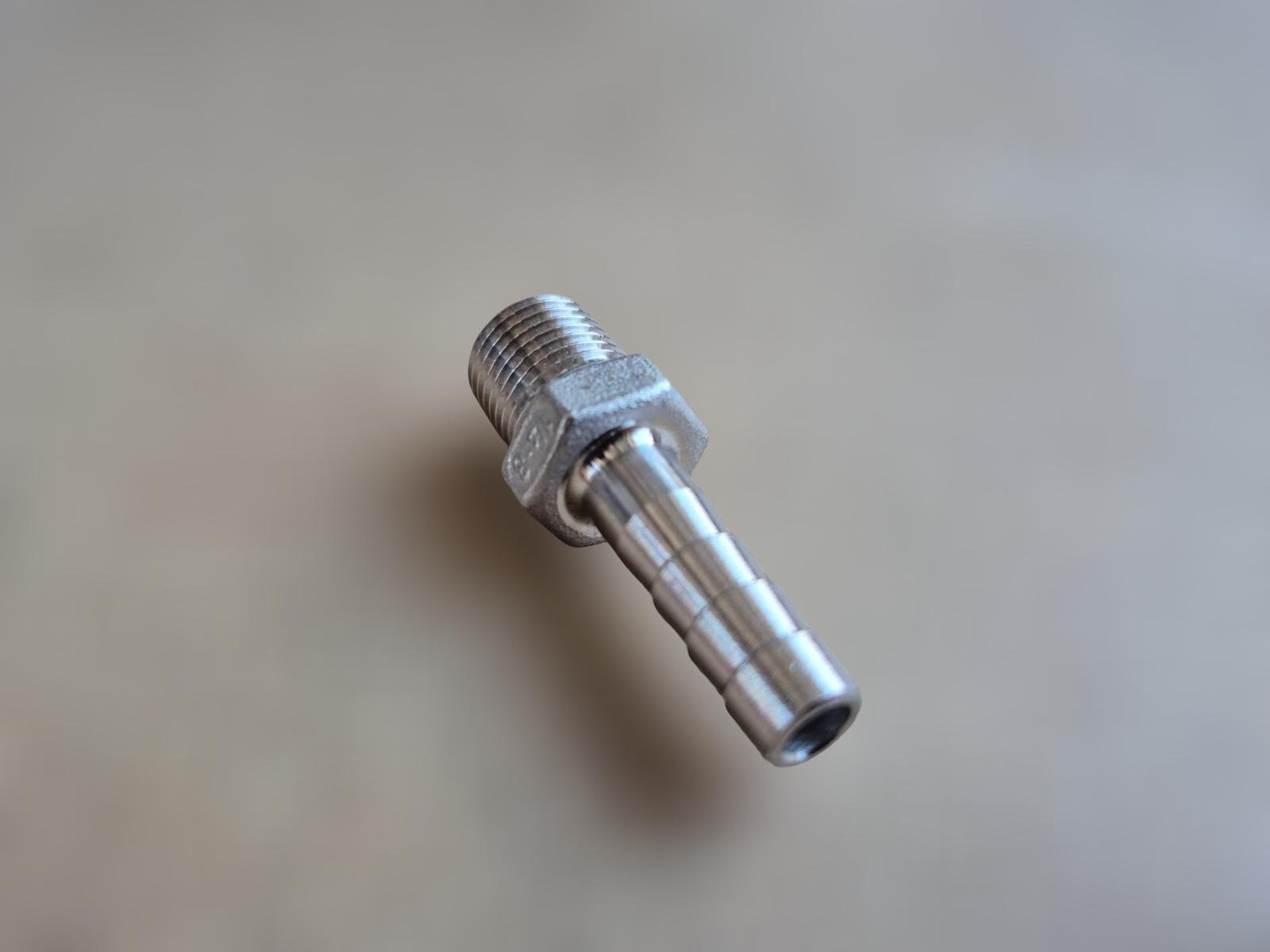

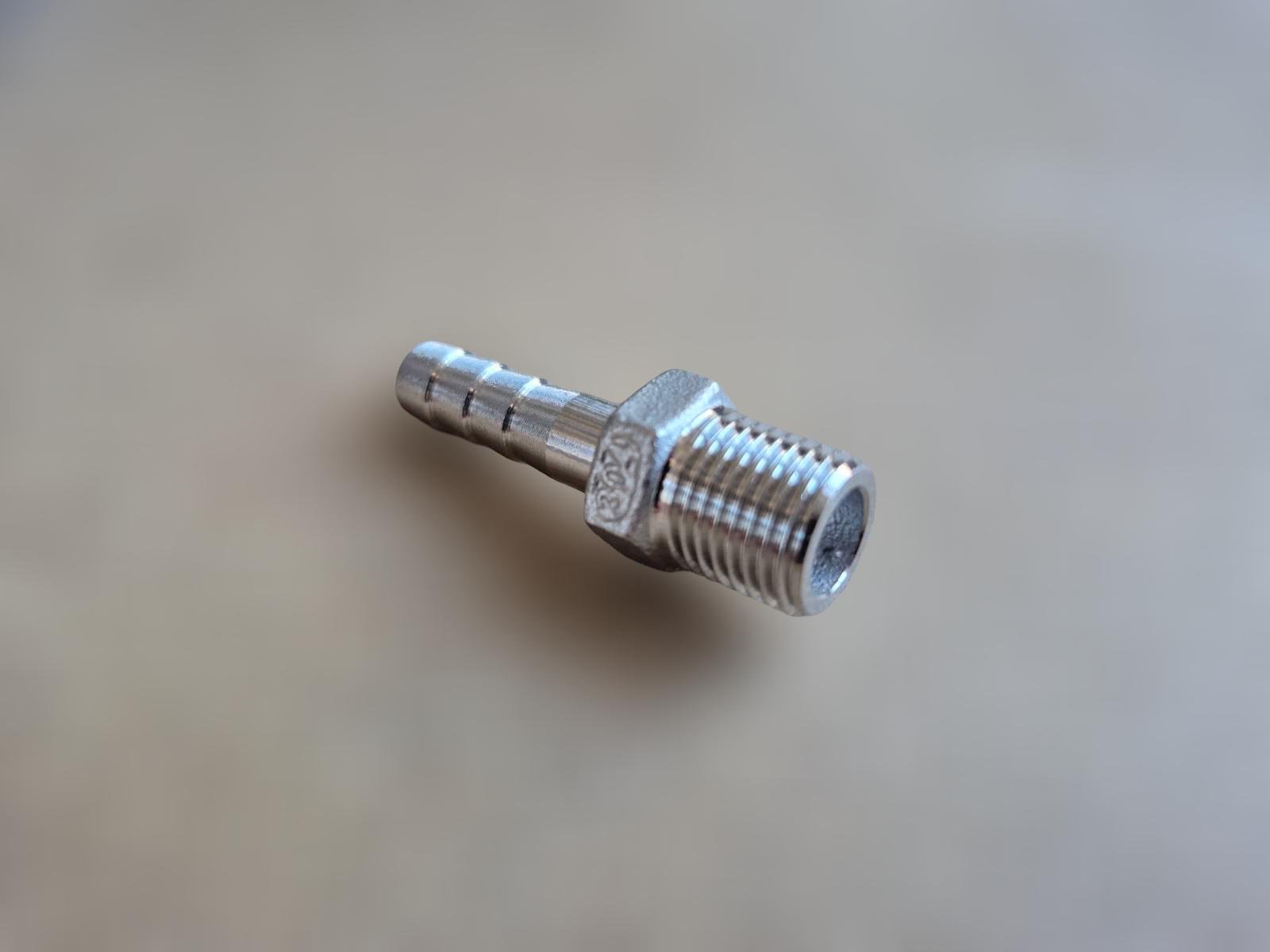

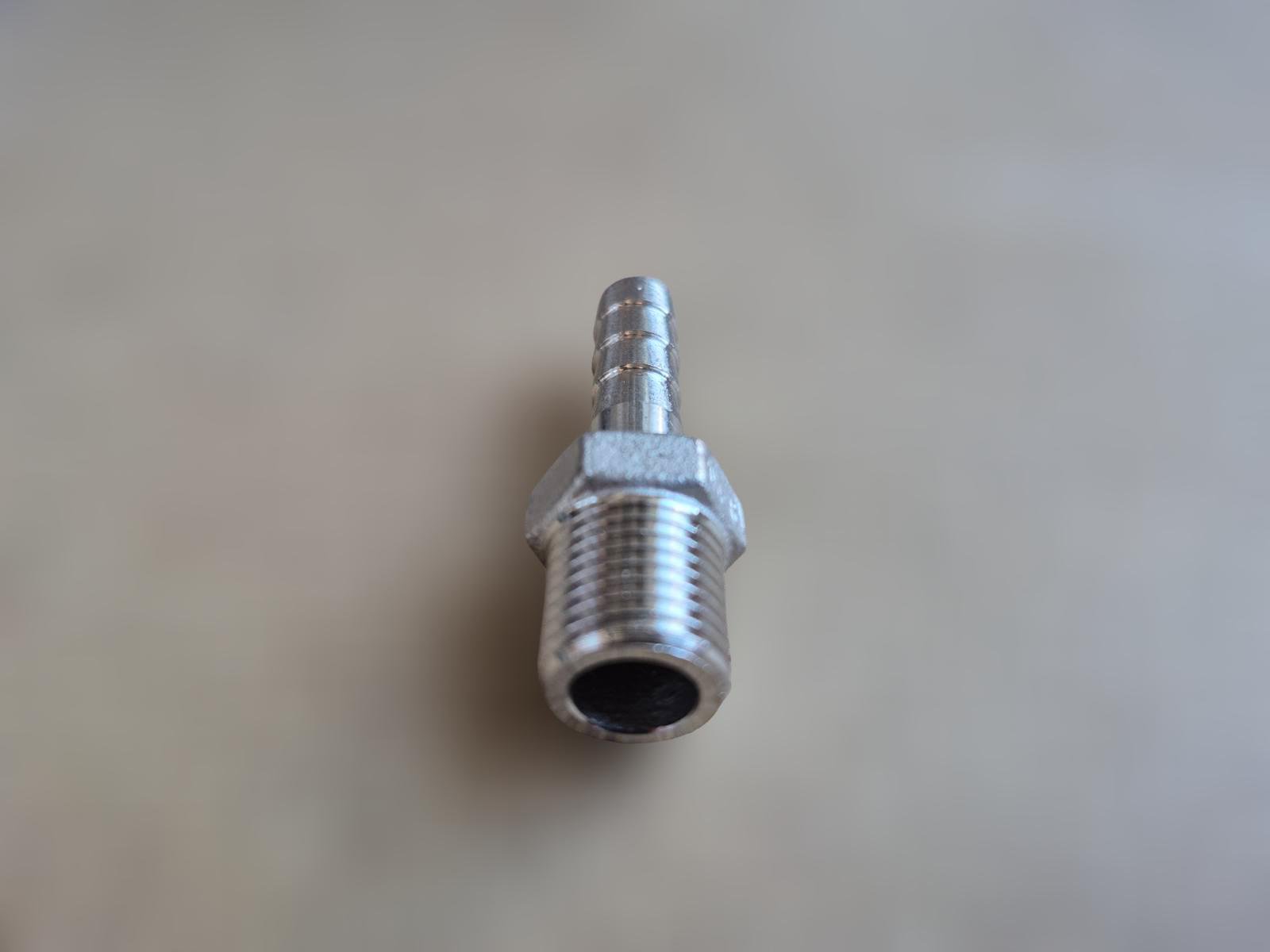

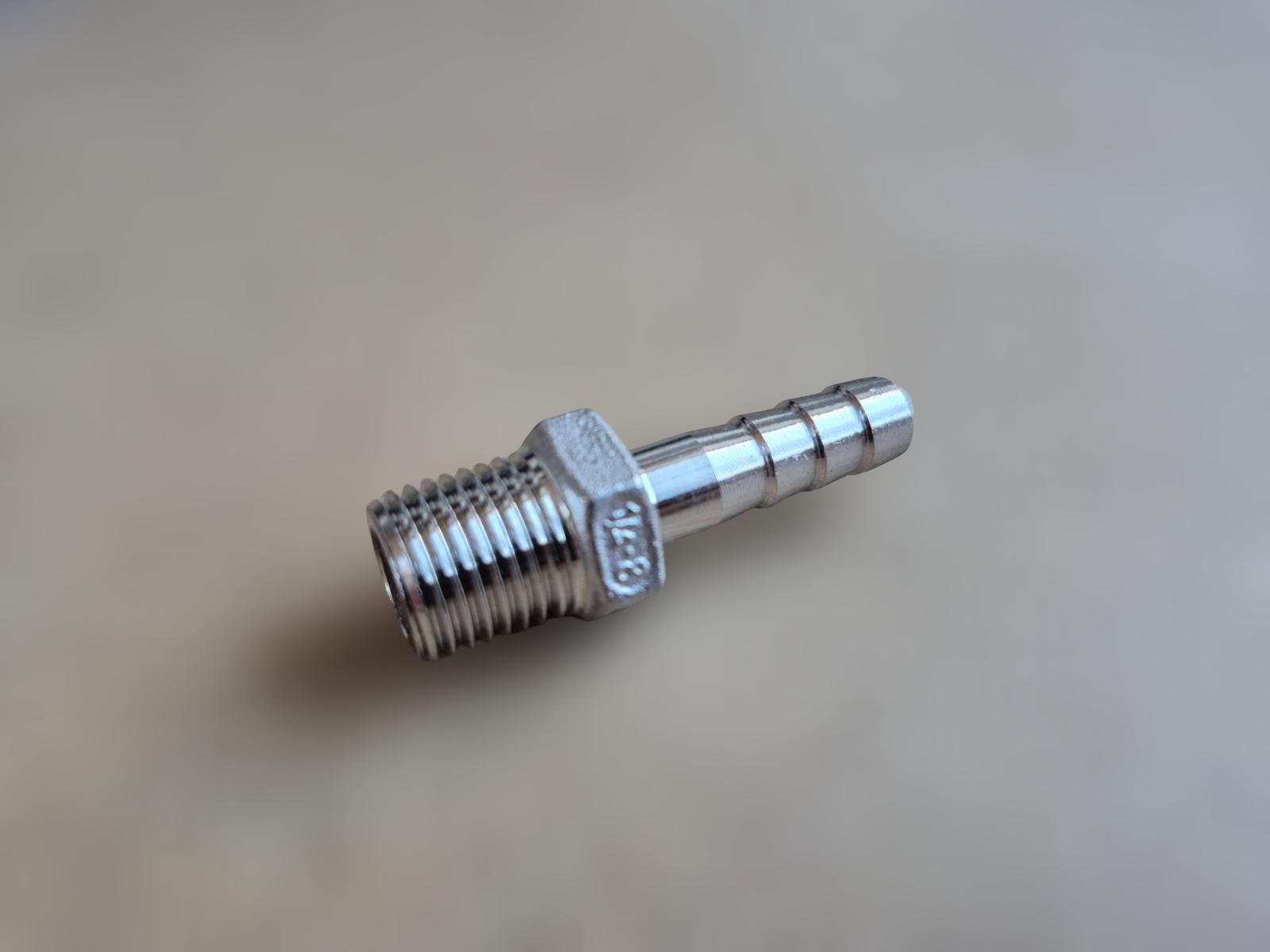

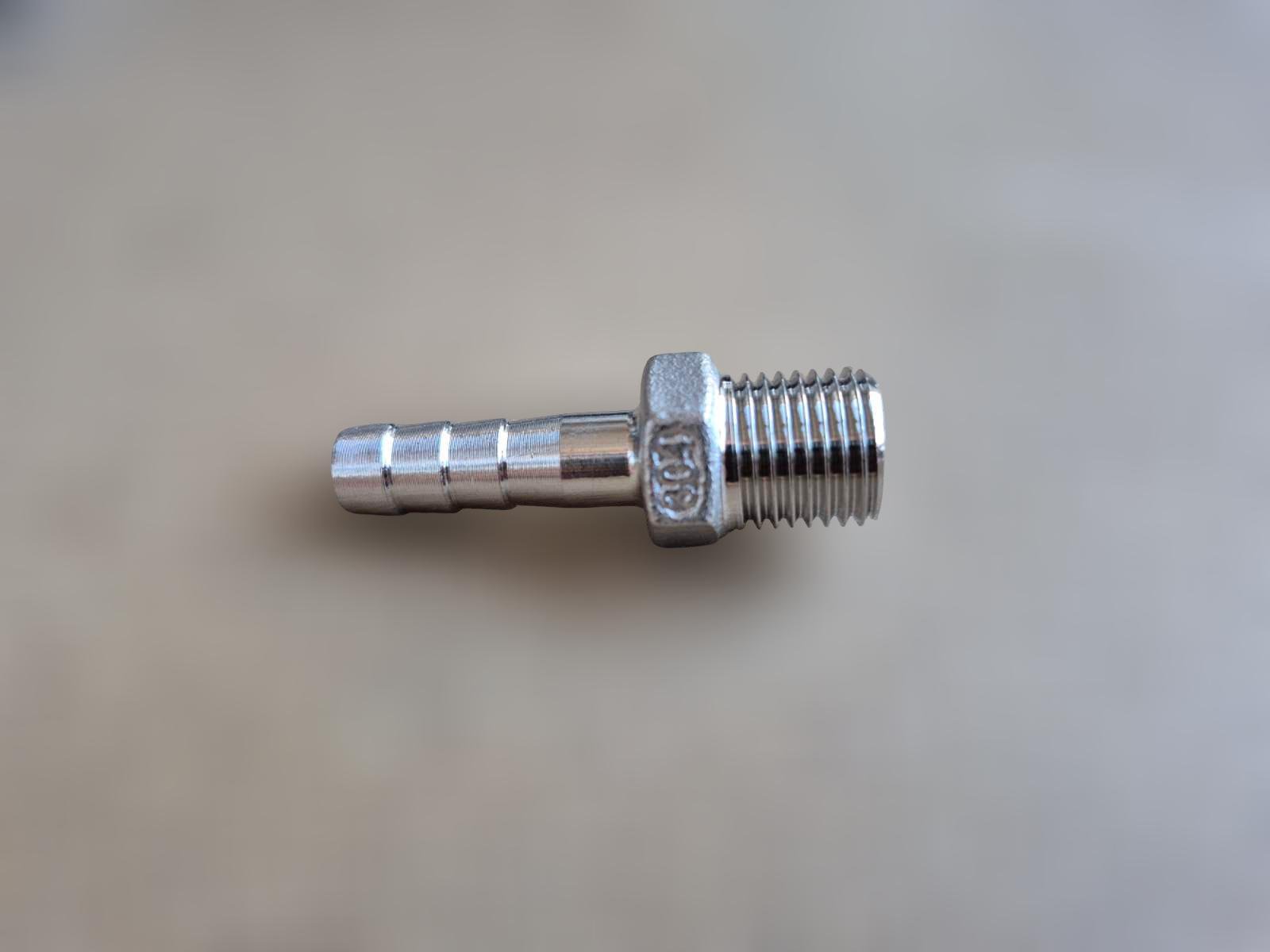

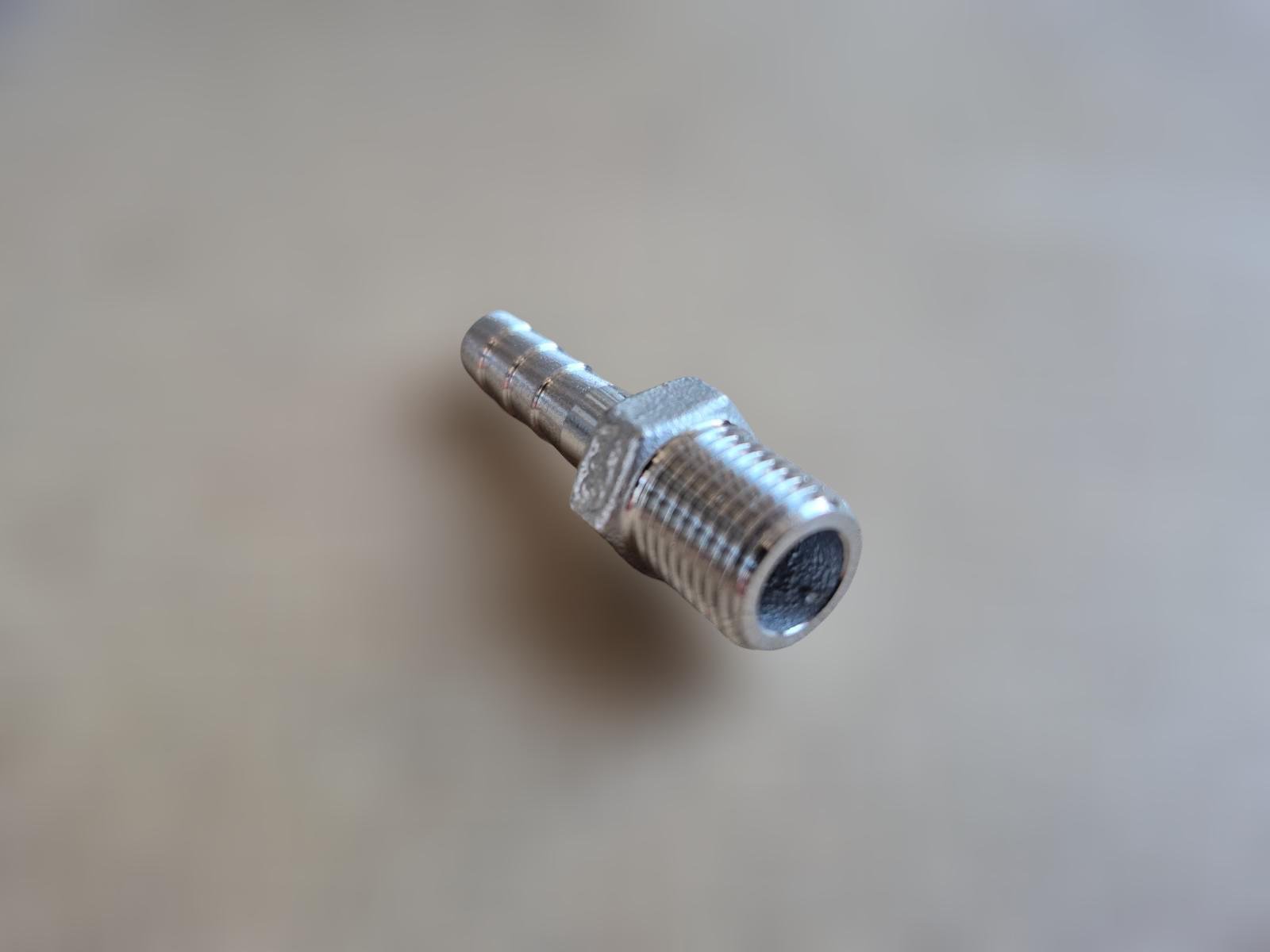

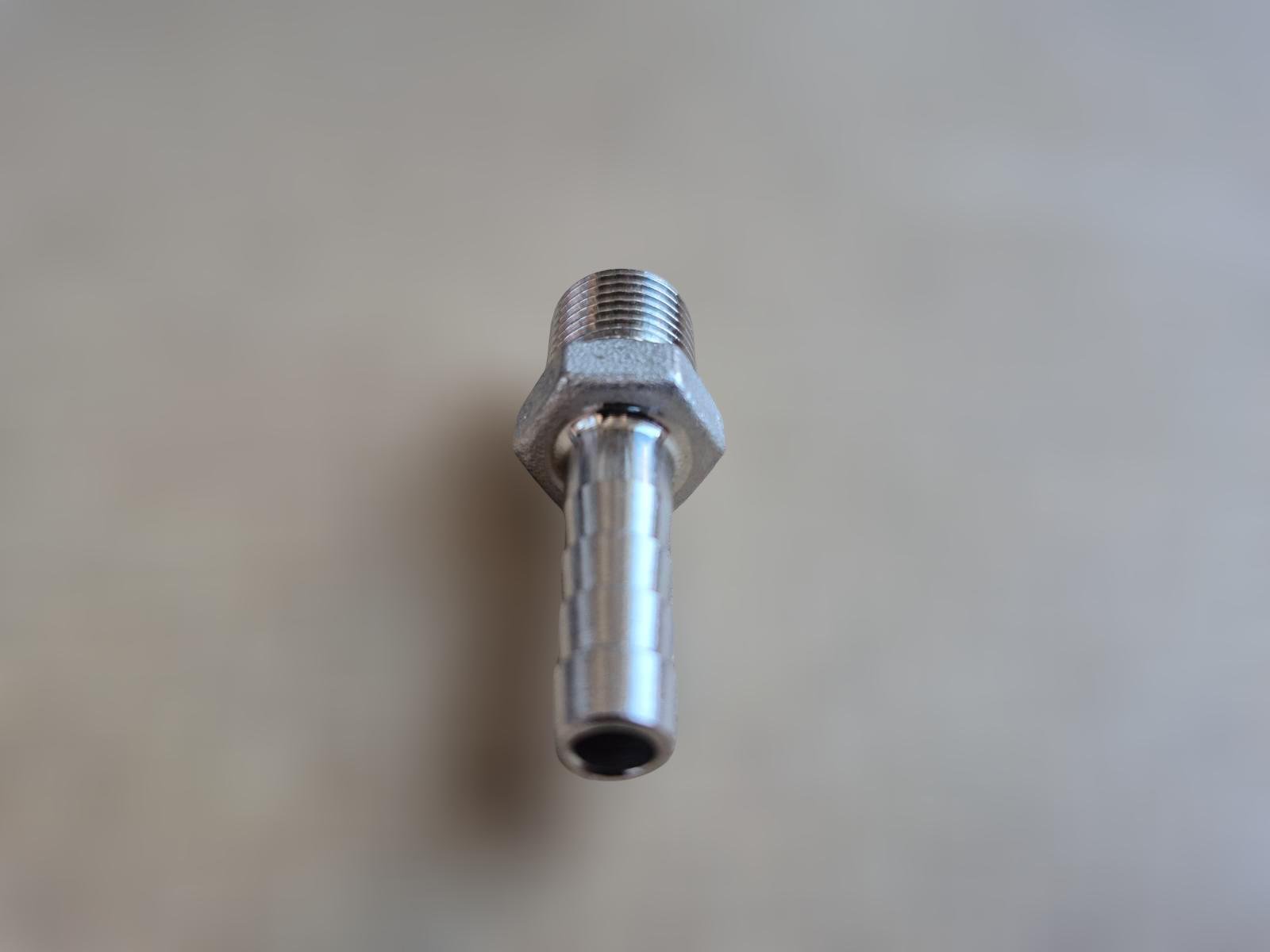

Штуцер шланговий різьбовий DN8 AISI304 BSPP Class-150 ялинка н/ж сталь ЗР 8 мм 1/4" (29203249)

Основні характеристики Штуцер шланговий різьбовий DN8 AISI304 BSPP Class-150 ялинка н/ж сталь ЗР 8 мм 1/4" (29203249)

Ціна:

44 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

8 мм

Гарантія:

12 міс.

Діаметр труби:

8 мм

Зовнішній діаметр:

13.5 мм

Країна-виробник:

Китай

Модель:

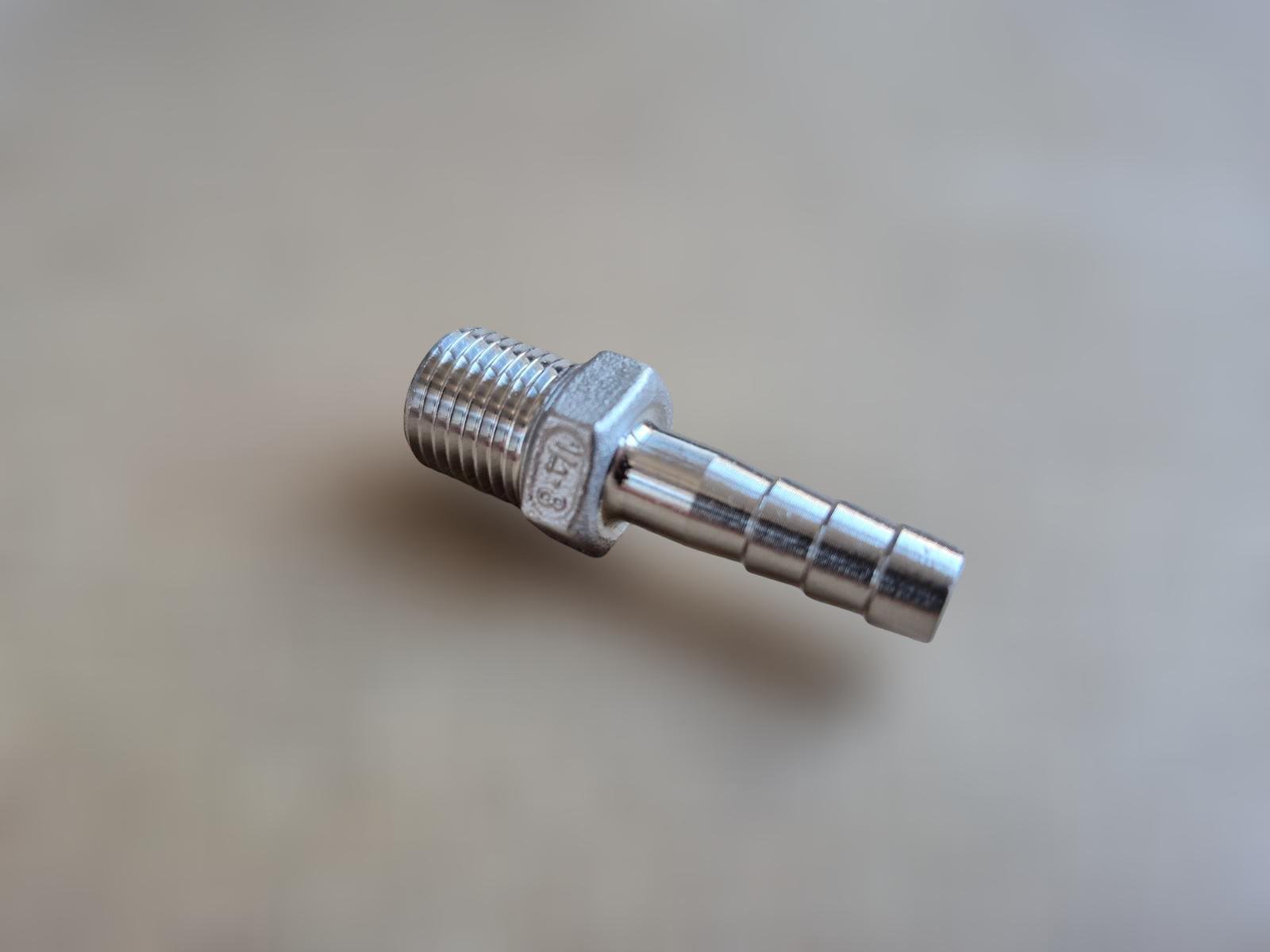

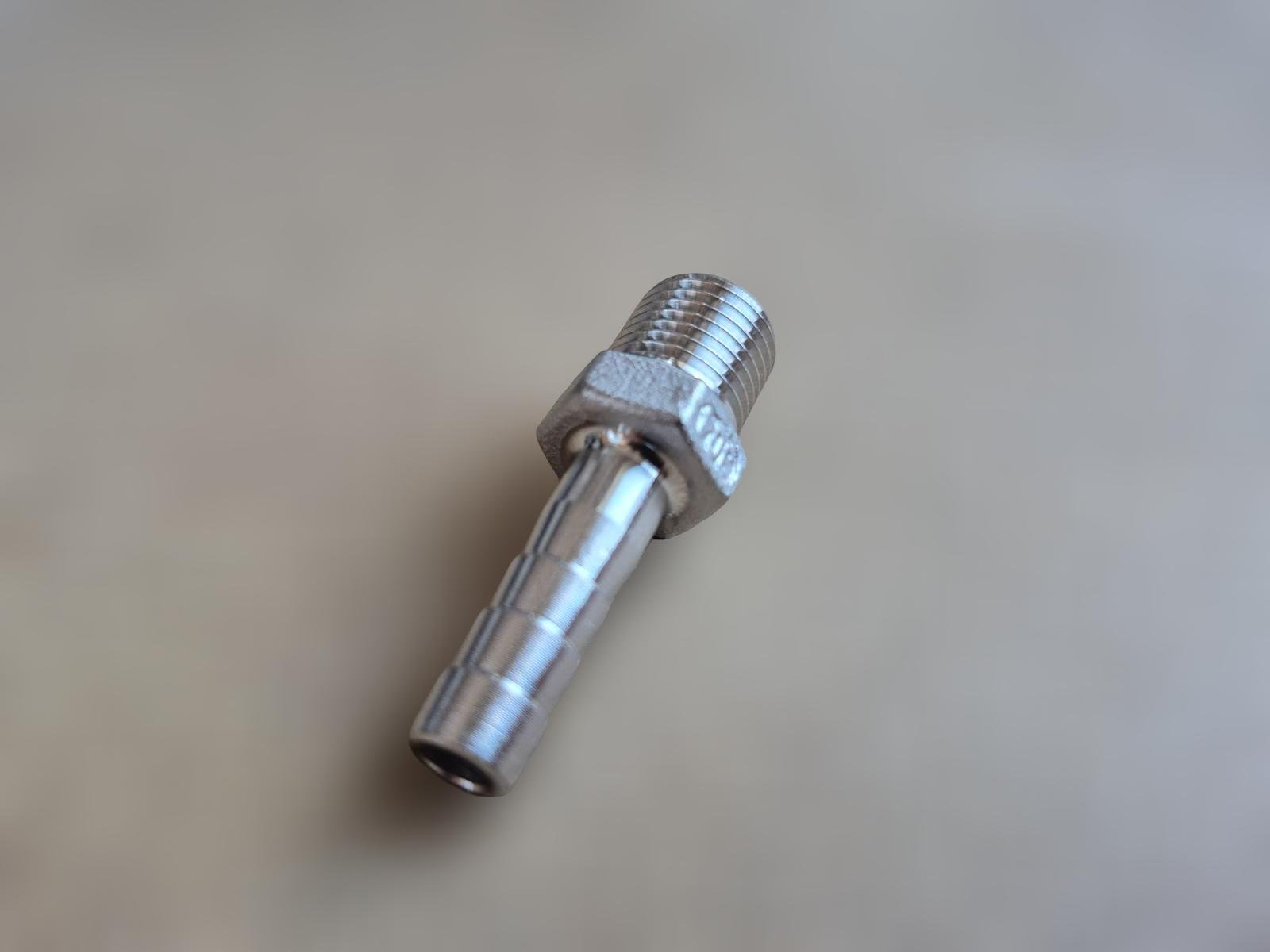

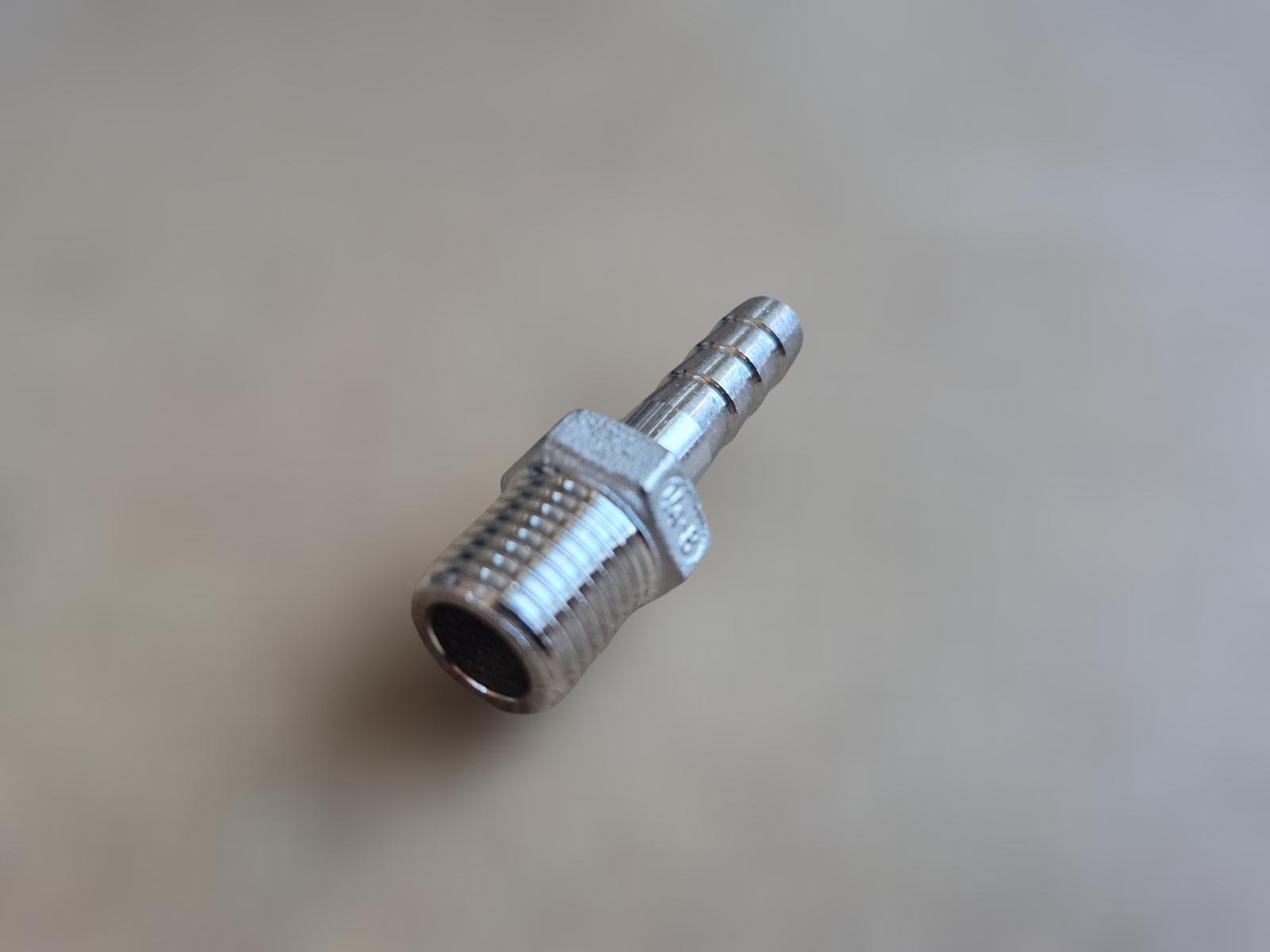

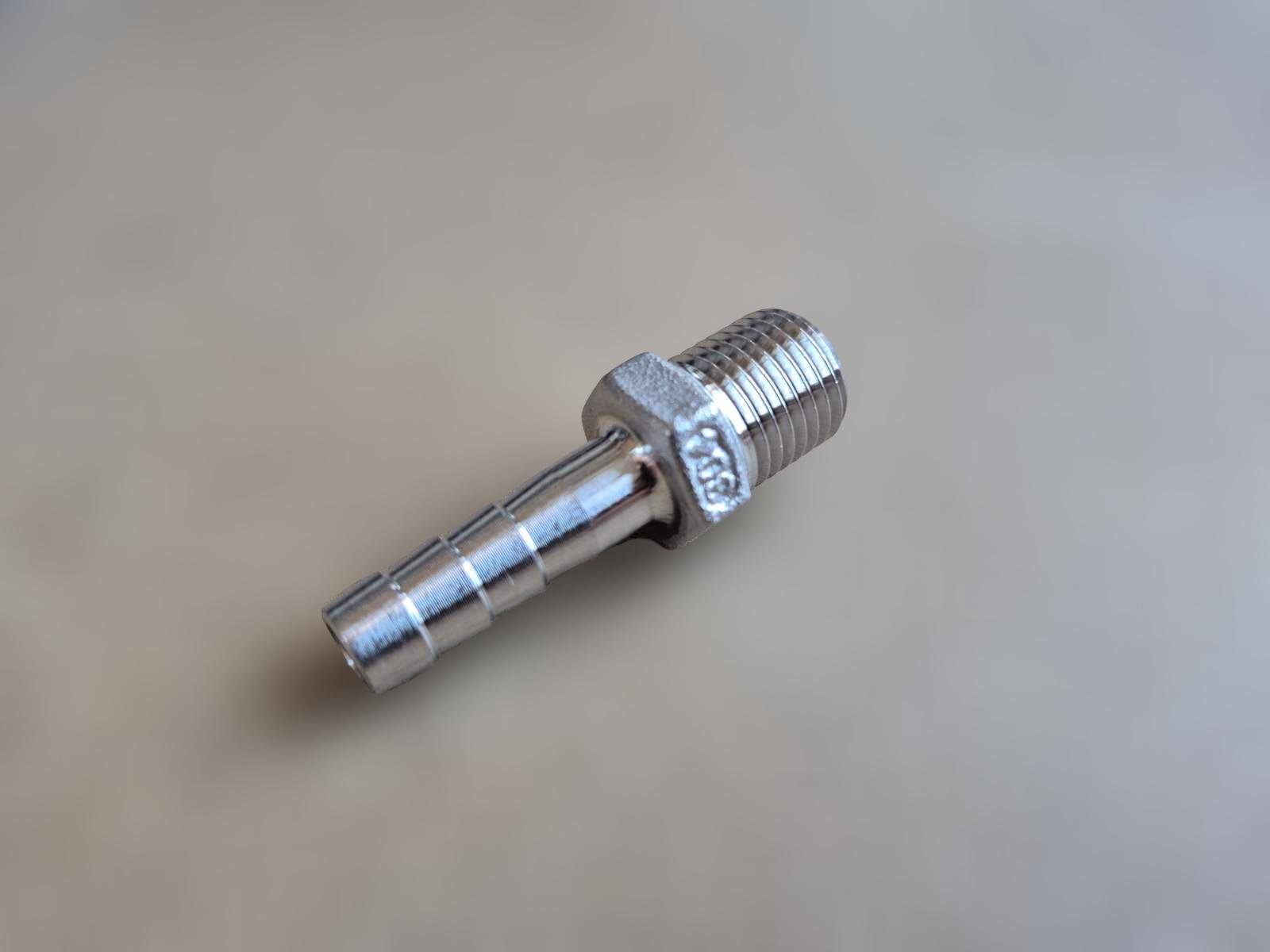

Штуцер шланговий нержавіючий DN8 (1/4") - це з'єднувальний фітинг, призначений для надійного підключення гнучких шлангів із внутрішнім діаметром 8 мм до трубопроводів. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304. Технічні характеристики Номінальний діаметр (DN/Ду): DN8 (відповідає умовному проходу 8 мм або 1/4 дюйма). Номінальний тиск (PN): Class 150 (приблизно PN20 або 20 бар), що підходить для більшості систем водопостачання, пневматики та гідравліки низького тиску. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), європейський аналог 1.4301, забезпечує високу корозійну стійкість у прісній воді, харчових та слабоагресивних середовищах. Тип з'єднання: З одного боку зовнішня трубна паралельна різьба 1/4" (стандарт BSPP), з іншого – шлангове з'єднання "ялинка" під шланг із внутрішнім діаметром 8 мм. Робоча температура: Від -20°C до +220°C, що дозволяє використовувати фітинг у широкому діапазоні температурних режимів. Конструктивні особливості: Наявність шестигранника між різьбою та "ялинкою" для зручності монтажу за допомогою стандартного гайкового ключа. Синоніми та альтернативні назви Штуцер "ялинка": Технічна назва, що описує форму шлангового патрубка з характерними виступами для надійної фіксації шланга. Фітинг "ялинка": Загальна назва для з'єднувальних деталей із таким типом патрубка. Адаптер під шланг: Функціональна назва, що підкреслює роль деталі як перехідника між трубою та шлангом. Шланговий адаптер: Аналогічно до попереднього, широко використовується в технічній документації. Ніпель шланговий: Технічний синонім, що часто застосовується для різьбових з'єднувачів. Хвостовик для шланга: Професійний сленг, що позначає кінцеву частину фітинга, на яку надягається шланг. Шлангова надставка: Технічний термін, який також використовується для опису даного фітинга, підкреслюючи його функцію. Переваги шлангового штуцера Надійність з'єднання: Конструкція "ялинка" з гострими гранями забезпечує міцне та герметичне утримання шланга, запобігаючи його зісковзуванню під тиском, особливо при використанні з хомутом. Універсальність застосування: Дозволяє легко та швидко з'єднувати гнучкі шланги з жорсткими трубопроводами, насосами, ємностями та іншим обладнанням. Простота та швидкість монтажу: Встановлення не вимагає спеціального обладнання, такого як зварювальний апарат; достатньо гайкового ключа та викрутки для затягування хомута. Висока герметичність: Паралельна зовнішня різьба (стандарт BSPP) у поєднанні з ущільнювальними матеріалами (ФУМ-стрічка, герметик) створює надійне та герметичне різьбове з'єднання. Багаторазове використання: З'єднання є розбірним, що дозволяє багаторазово від'єднувати та приєднувати шланг для обслуговування або модифікації системи. Області застосування Промислове обладнання та технологічні лінії Нафтогазова промисловість Хімічна промисловість Харчова промисловість Енергетика Лабораторне обладнання Системи водопостачання та опалення Пневматичні та гідравлічні системи Машинобудування Переваги нержавіючої сталі Висока корозійна стійкість: Нержавіюча сталь не піддається іржі в більшості стандартних умов експлуатації, включаючи контакт з водою та парою. Довговічність та надійність: Матеріал має високу механічну міцність і зносостійкість, що забезпечує тривалий термін служби фітинга. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі гладка, не має пор, що запобігає накопиченню бактерій та полегшує очищення. Стійкість до температур: AISI 304 зберігає свої властивості в широкому діапазоні температур. Міцність при високому тиску: Фітинги з нержавіючої сталі здатні витримувати значні навантаження без деформації. Естетичний зовнішній вигляд: Вироби мають привабливий металевий блиск і не вимагають додаткового покриття. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці та зварюванню за потреби. Варіанти здешевлення та їх наслідки Використання дешевшої сталі (марка AISI 201): Замість AISI 304 використовується сталь з меншим вмістом нікелю. Це призводить до значного зниження корозійної стійкості, особливо в умовах підвищеної вологості або контакту з агресивними речовинами, та ризику появи іржі. Зменшення товщини стінок: Виробництво фітингів з тоншими стінками знижує витрату матеріалу, але одночасно зменшує механічну міцність та стійкість до тиску. Це може призвести до деформації або розриву штуцера при пікових навантаженнях. Неякісна обробка "ялинки": Занадто гладкі або нечіткі виступи на патрубку погіршують зчеплення зі шлангом. В результаті шланг може зісковзнути під тиском, що призведе до витоку робочого середовища. Неточне нарізання різьби: Економія на точності верстатів призводить до неякісної різьби, що ускладнює монтаж, може викликати "закушування" і не забезпечує належної герметичності з'єднання. Монтаж та експлуатація Рекомендації з монтажу: Підготовка: Перед встановленням переконайтеся, що різьба чиста і не має пошкоджень. Ущільнення різьбових з'єднань: Для забезпечення герметичності паралельної різьби BSPP обов'язково використовуйте відповідний ущільнювач, наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічний льон. Фіксація шланга: Надягніть шланг на "ялинку" до упору. Для максимальної надійності закріпіть шланг на штуцері за допомогою черв'ячного або силового хомута відповідного розміру. Затягування: Вкручуйте штуцер за допомогою ключа за шестигранник, прикладаючи помірне зусилля, щоб не пошкодити різьбу. Відсутність напружень: Переконайтеся, що шланг не створює згинальних або розтягувальних навантажень на фітинг. Рекомендації з експлуатації: Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (до +220°C) для цього виробу. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та матеріалом шланга. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур. Можливі ризики та обмеження Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот, що може призвести до точкової корозії. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга. Абразивний знос: Використання в системах з абразивними частинками (пісок, шлам) може призвести до зносу внутрішніх поверхонь. Неякісний монтаж: Надмірне затягування може пошкодити різьбу, а відсутність або неправильне нанесення ущільнювача на різьбу BSPP призведе до витоків. Неправильний підбір хомута: Занадто слабкий або невідповідний за розміром хомут не зможе надійно зафіксувати шланг, створюючи ризик його зриву. Замерзання робочого середовища: Замерзання рідини всередині фітинга може викликати його розтріскування через розширення льоду.

Робоча температура:

300

Розмір різьби:

1/4 дюйм

Розмірність:

Ду 8 (1/4") х 8 мм

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

штуцер

Фітинг:

фітинг з латуні та сталі

Додаткова інформація

Країна реєстрації бренду:

Китай
