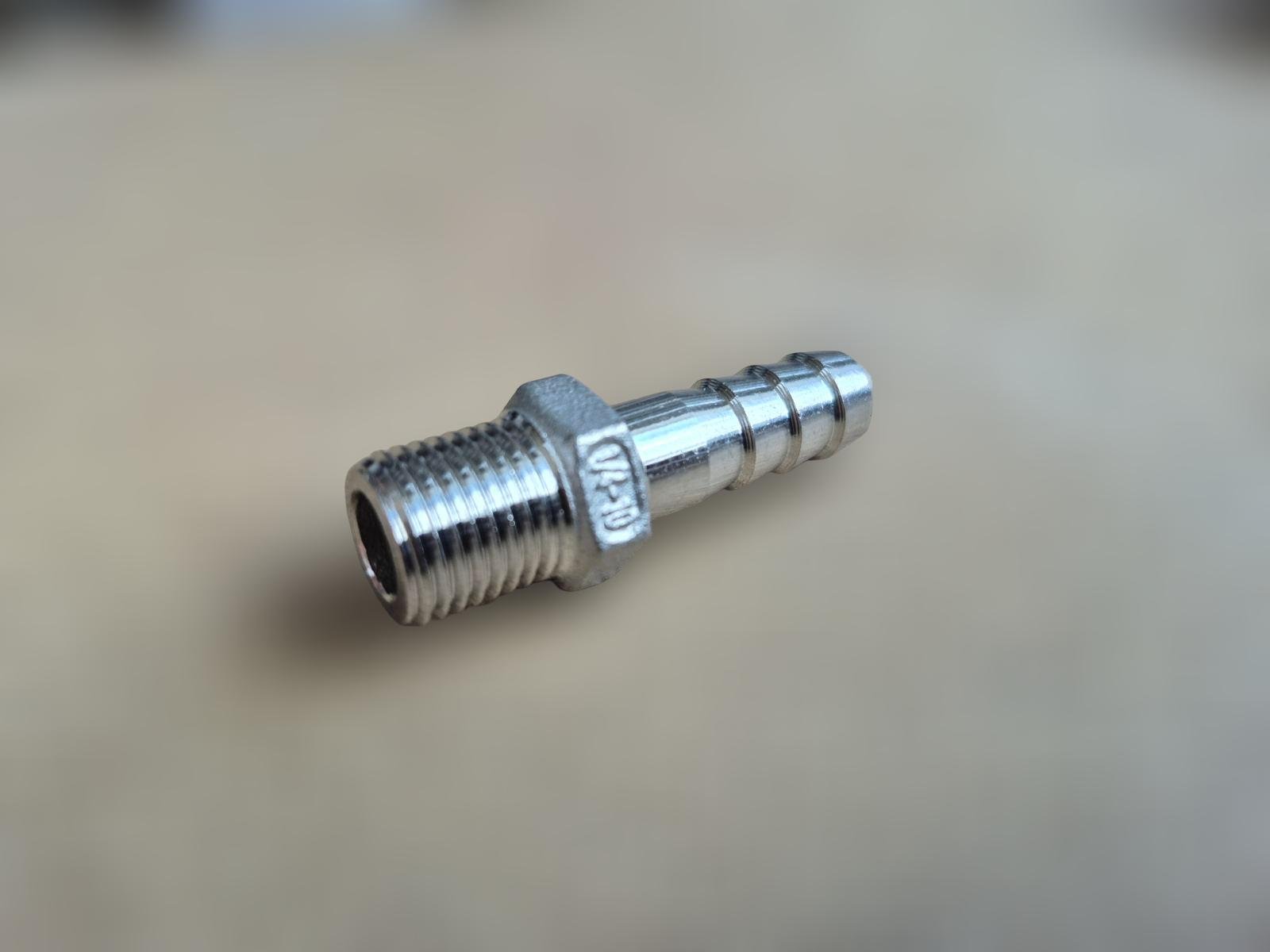

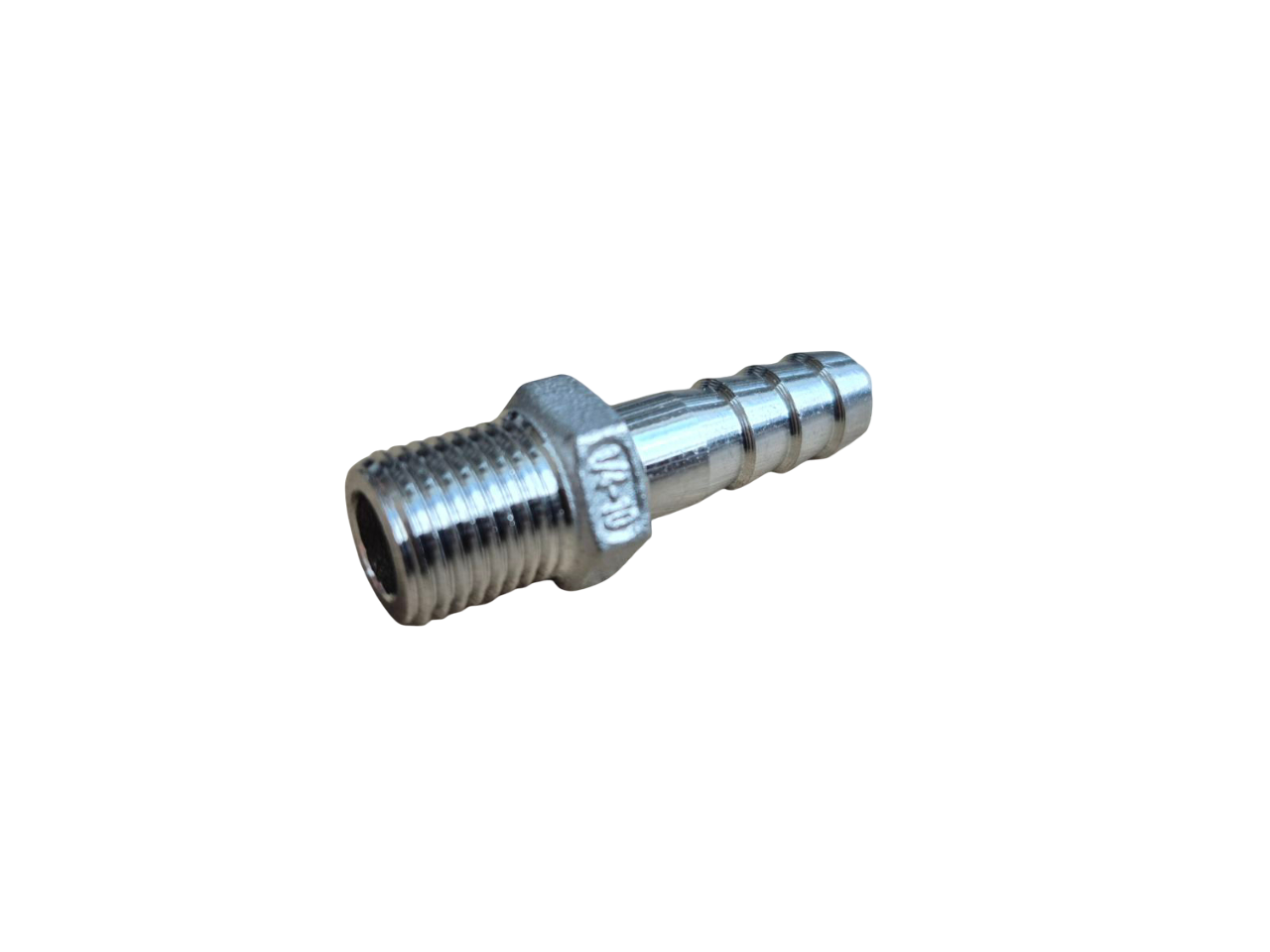

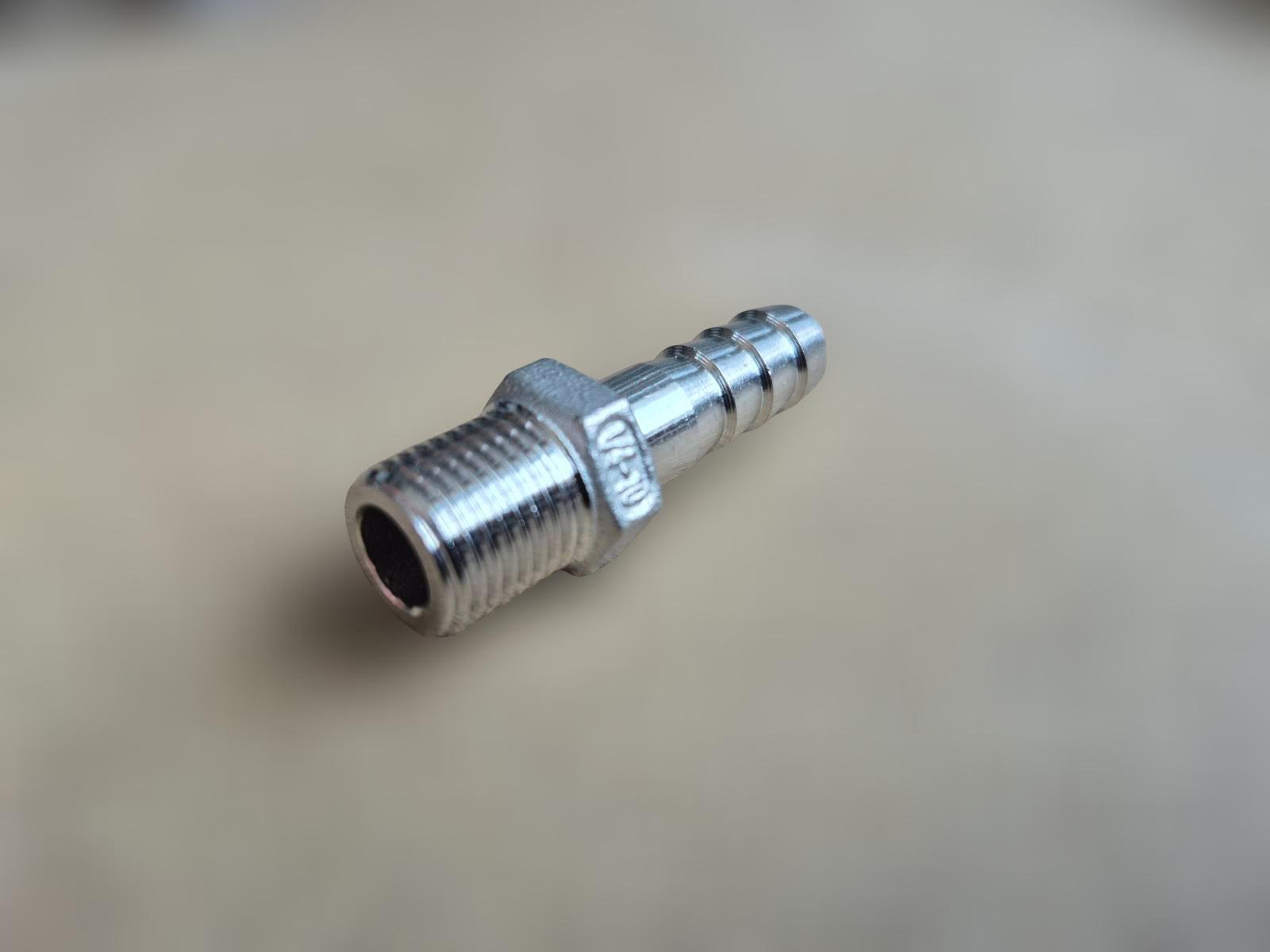

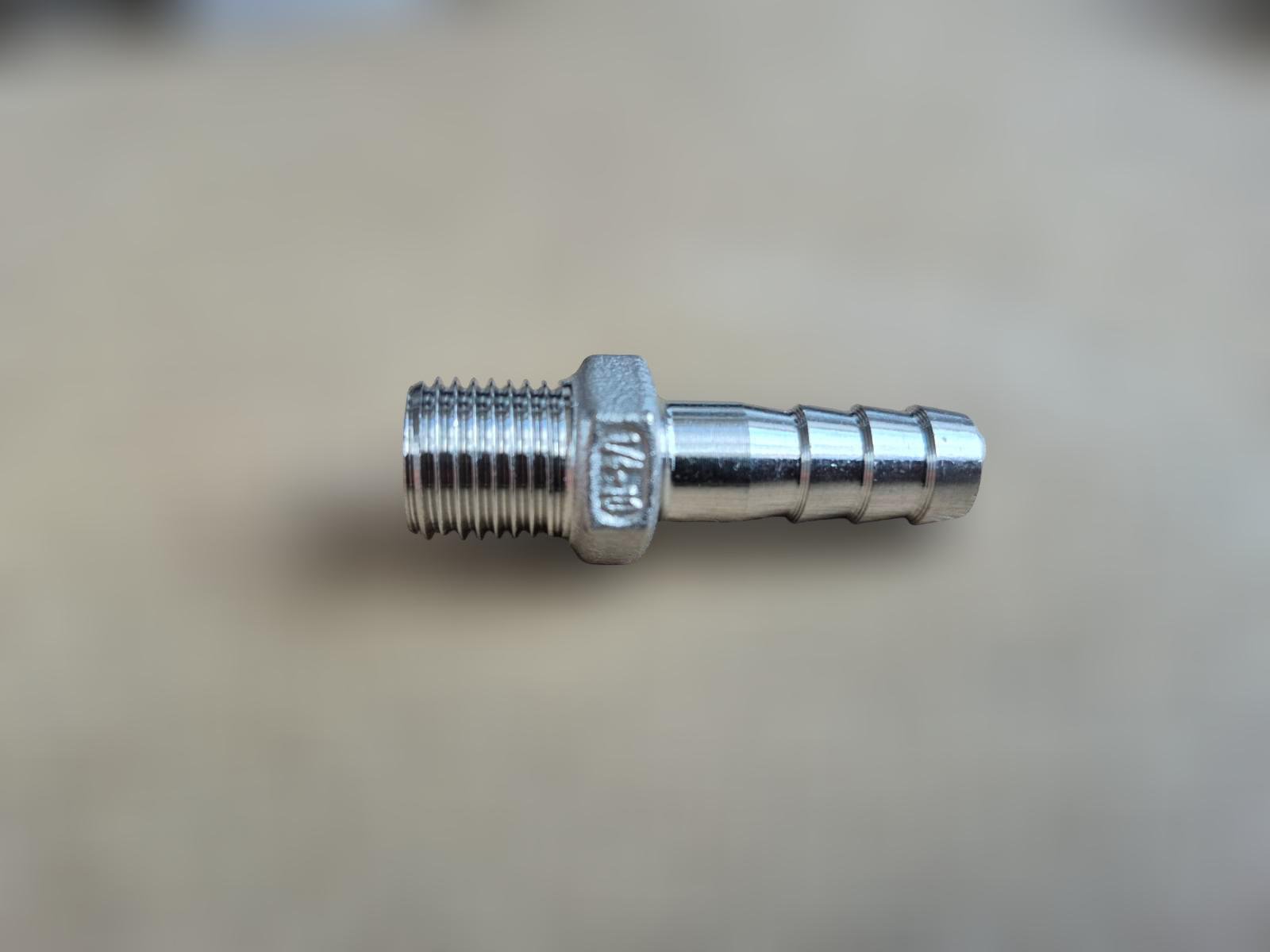

Штуцер шланговий різьбовий DN8 AISI304 BSPP Class-150 ялинка/шестигранник н/ж сталь 10 мм 1/4" (29203298)

Основні характеристики Штуцер шланговий різьбовий DN8 AISI304 BSPP Class-150 ялинка/шестигранник н/ж сталь 10 мм 1/4" (29203298)

Ціна:

48 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

8 мм

Гарантія:

12 міс.

Діаметр труби:

8 мм

Зовнішній діаметр:

13.5 мм

Країна-виробник:

Китай

Модель:

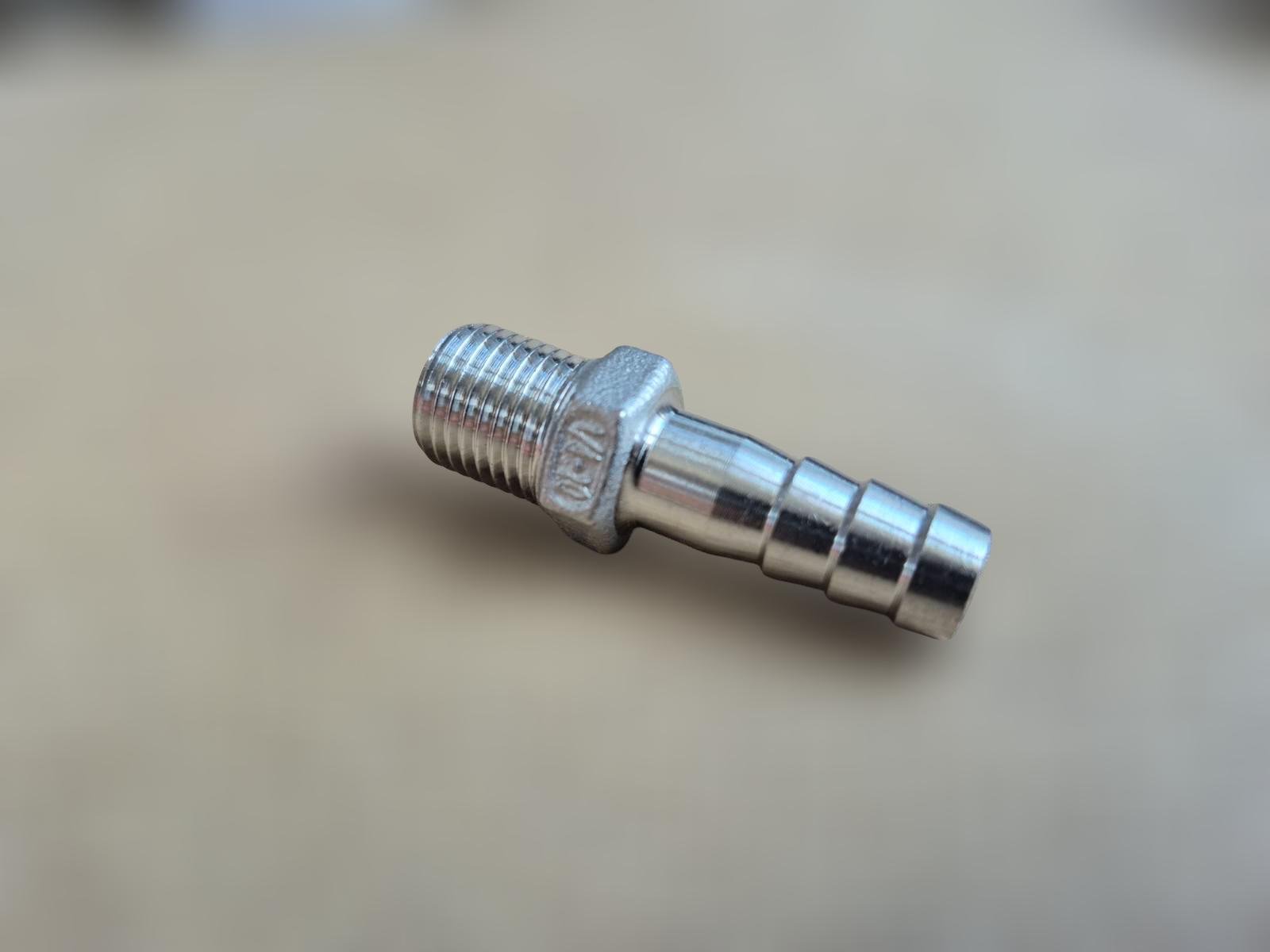

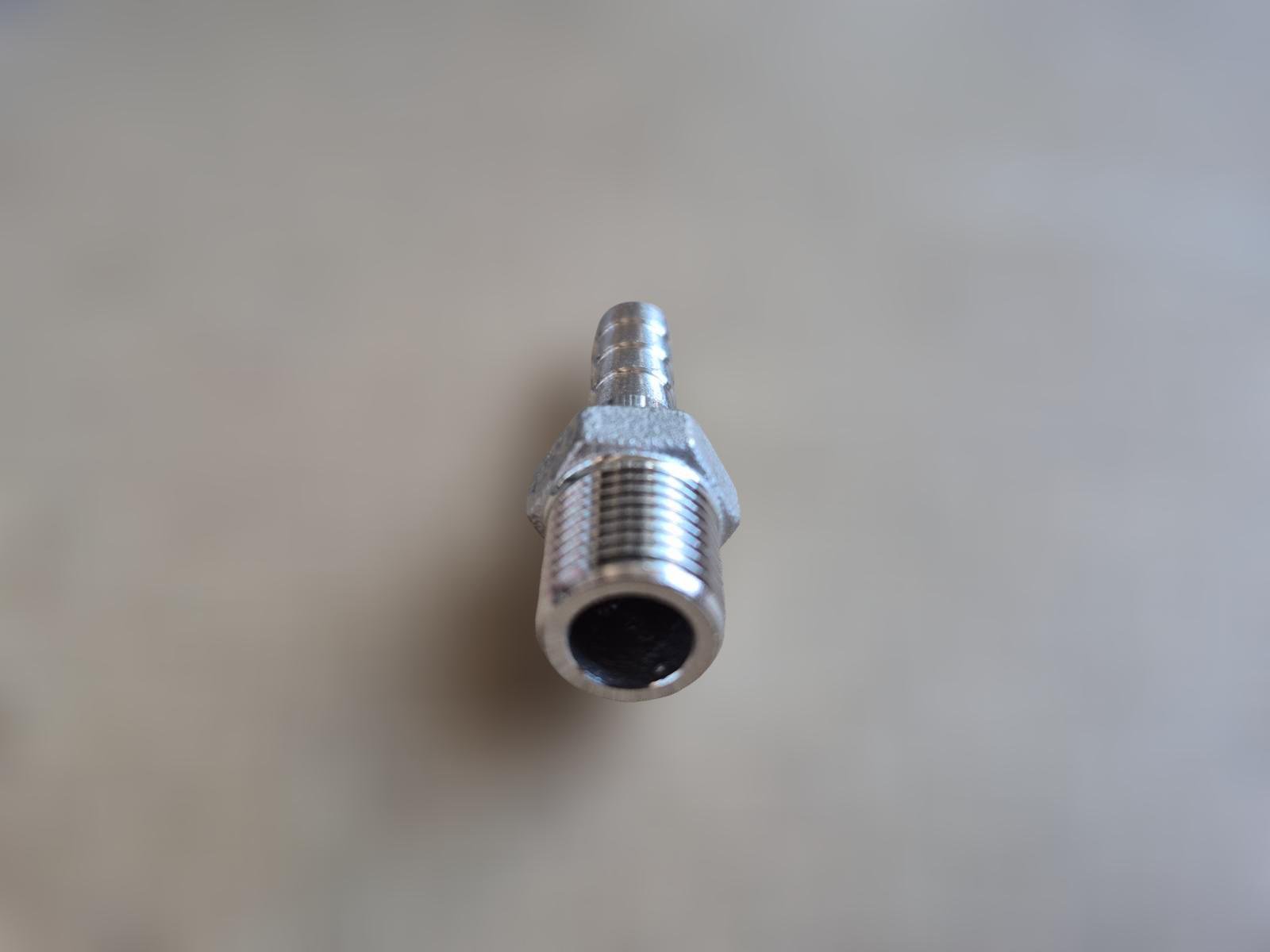

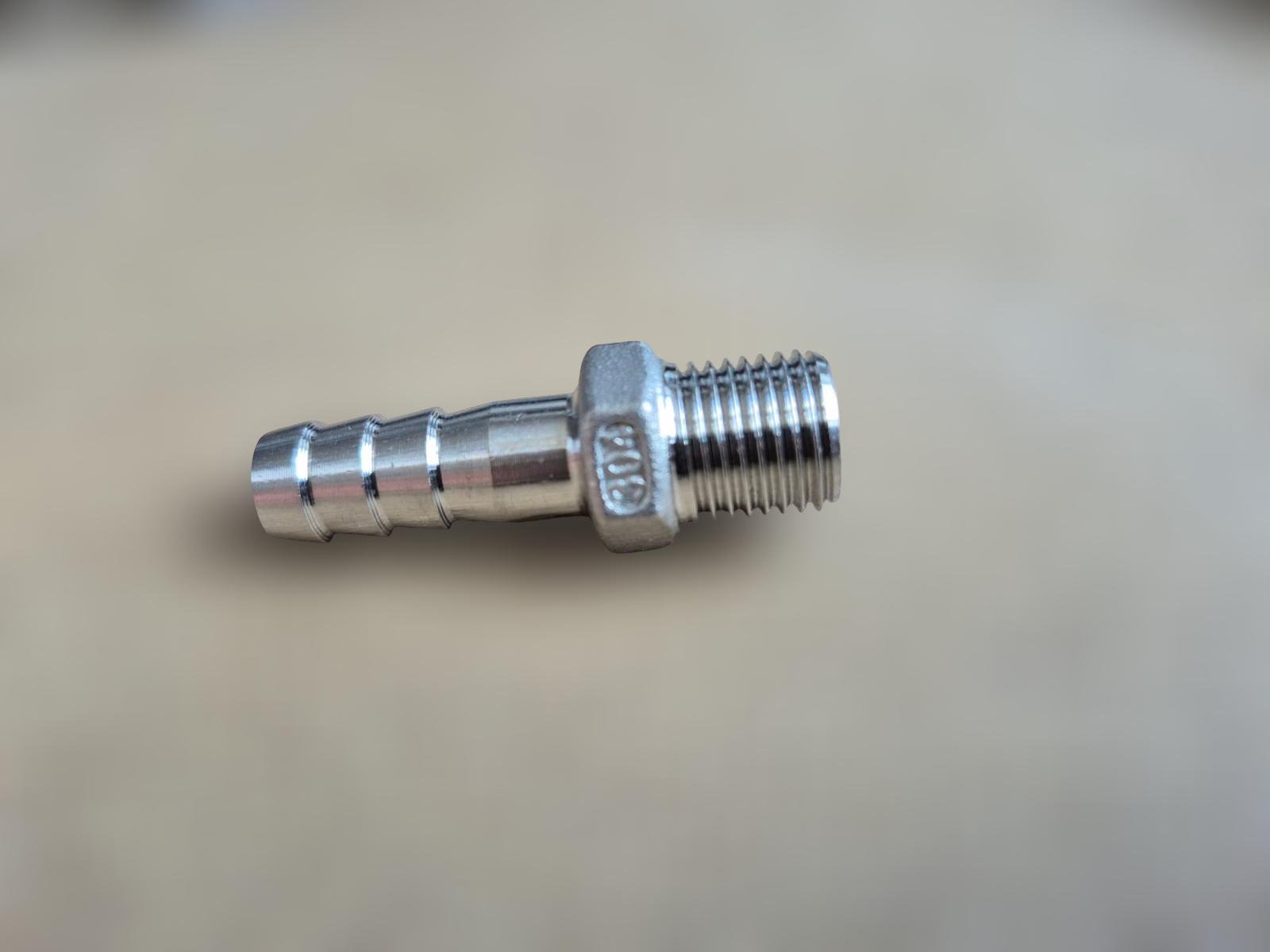

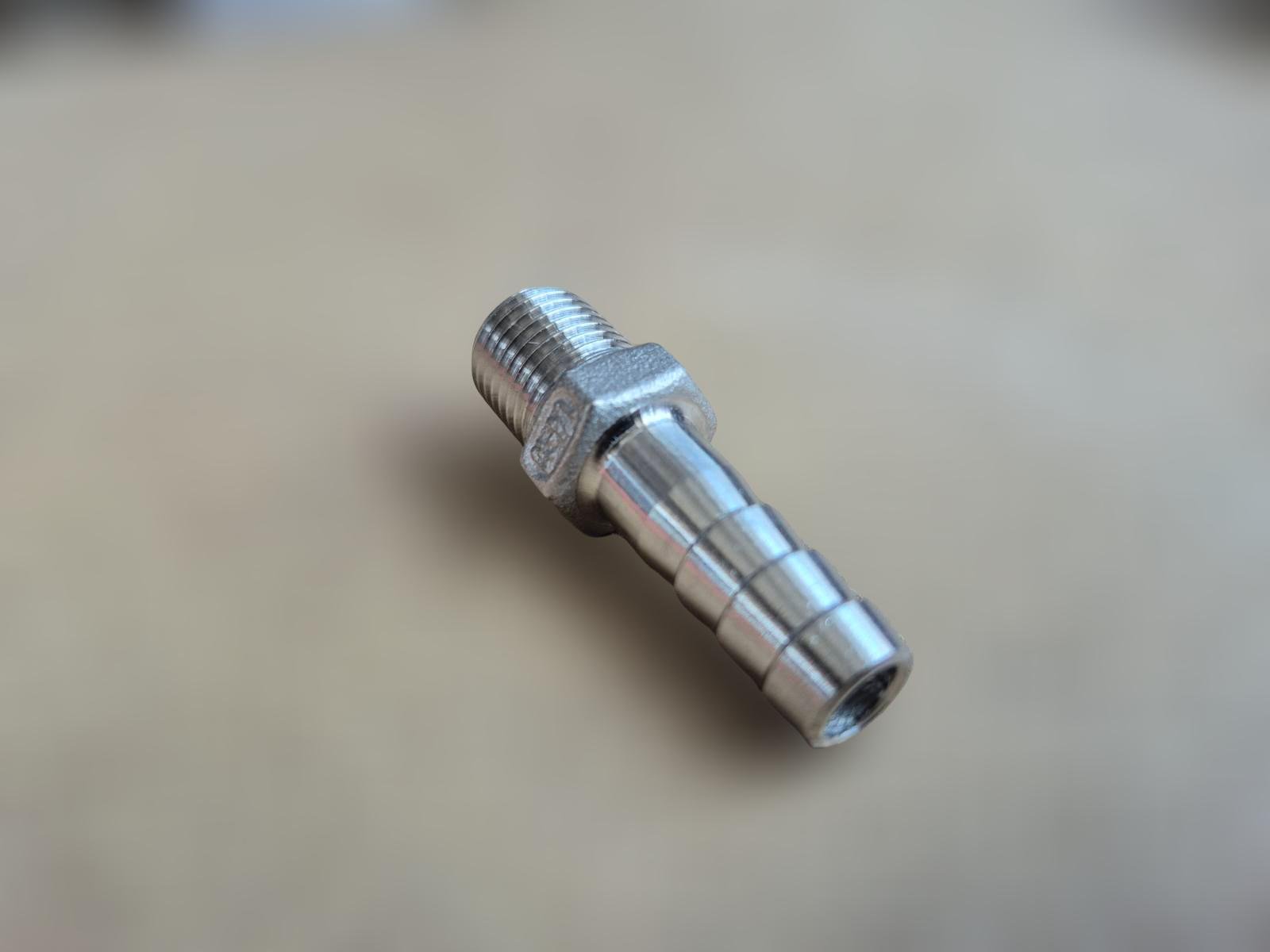

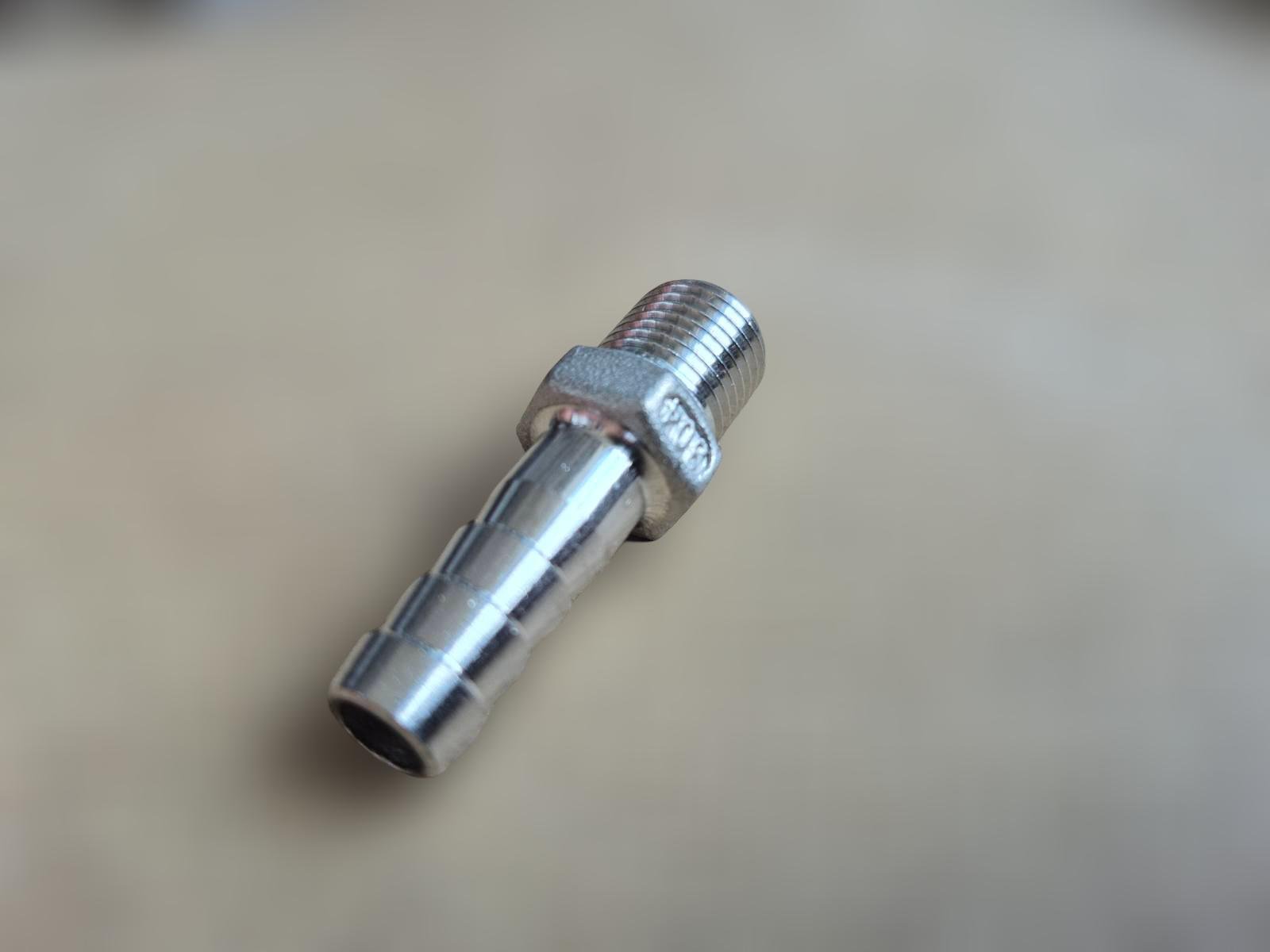

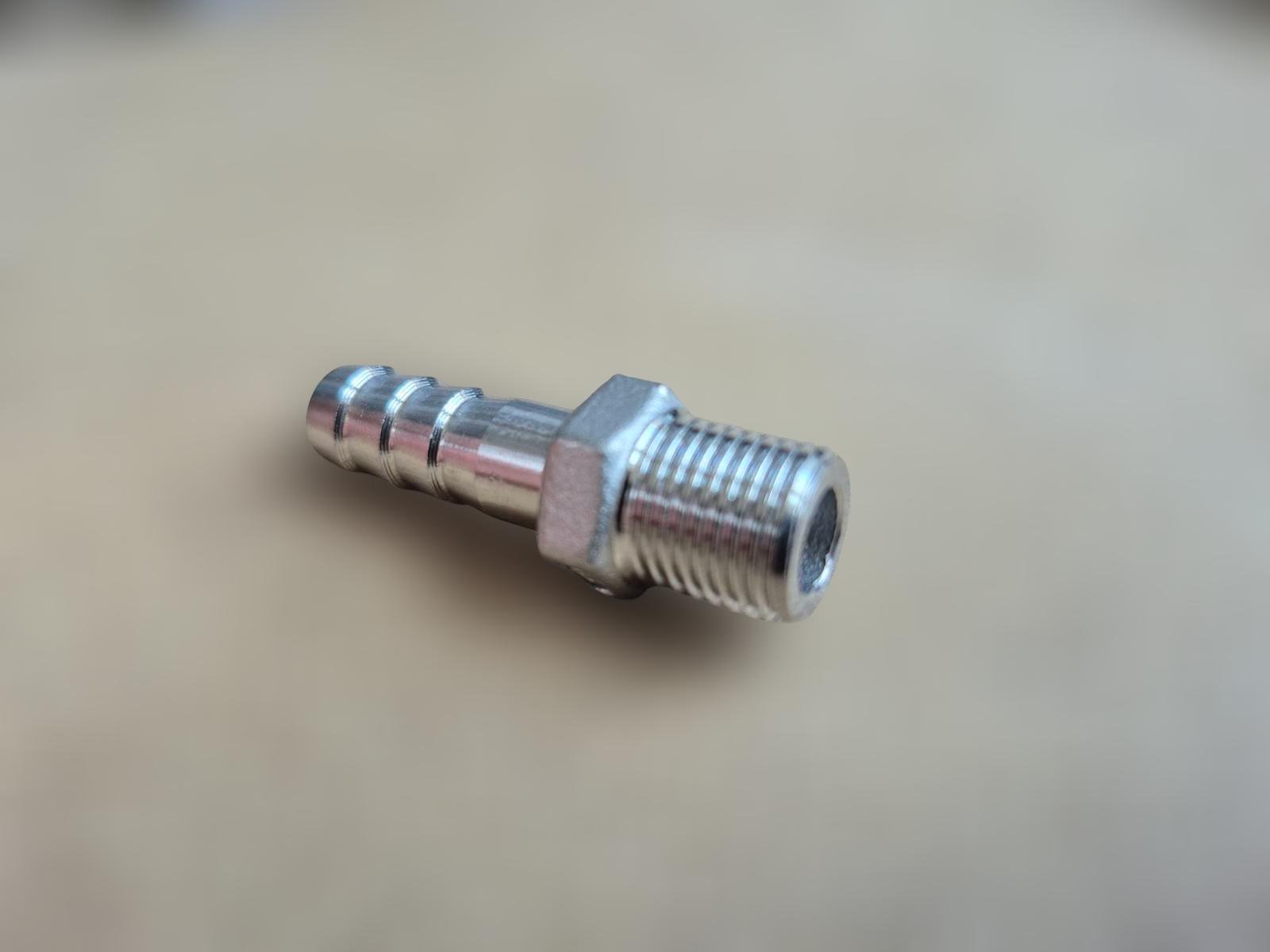

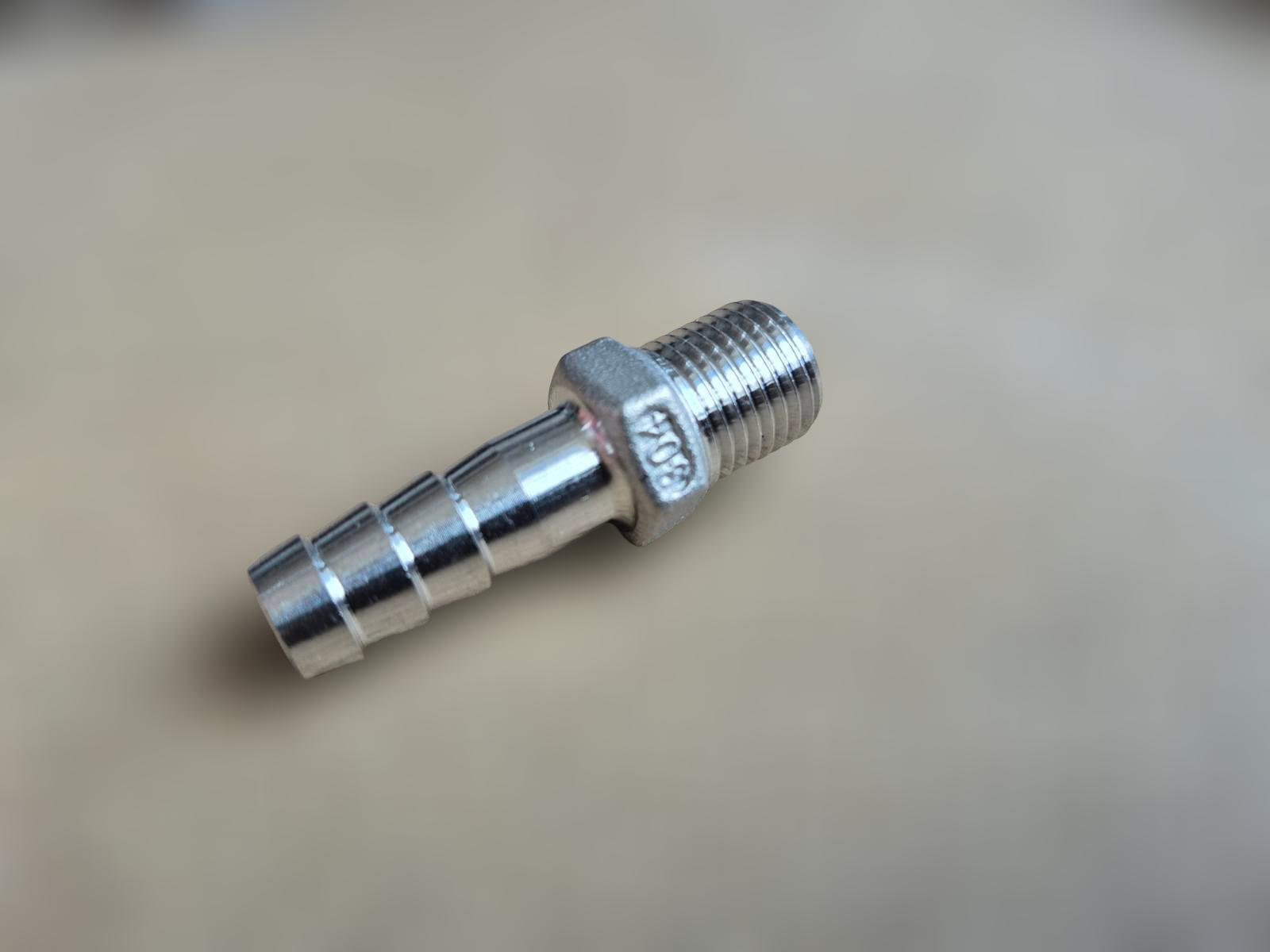

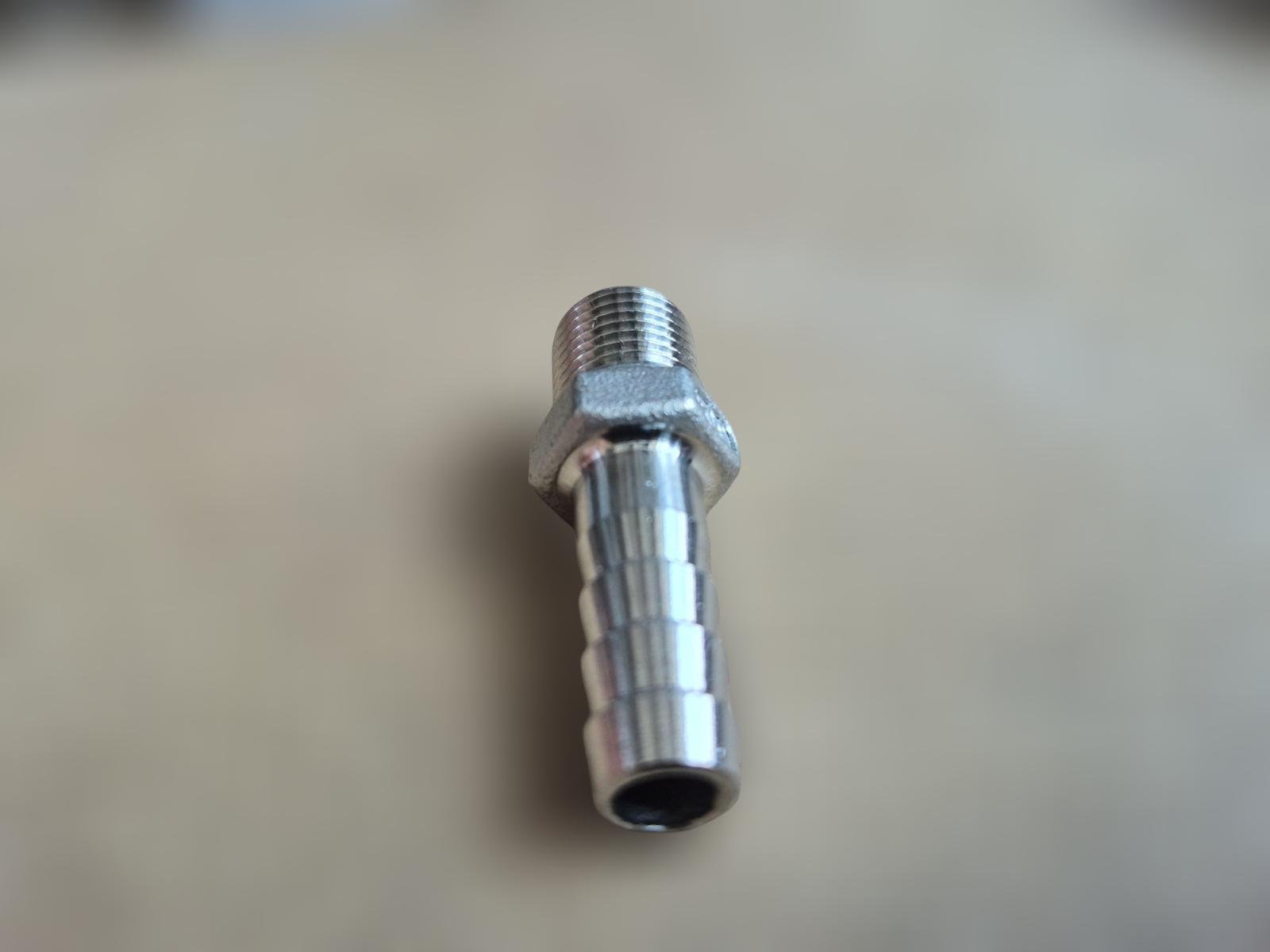

Штуцер шланговий різьбовий нержавіючий DN8 (1/4") - це з'єднувальний фітинг, призначений для надійного та герметичного підключення гнучких шлангів з внутрішнім діаметром 10 мм до трубопроводів або обладнання. Виготовляється з нержавіючої сталі марки AISI304, що забезпечує високу корозійну стійкість та довговічність. Технічні характеристики Номінальний діаметр різьби (DN): DN8, що відповідає 1/4 дюйма. Діаметр ялинки під шланг: 10 мм. Номінальний тиск (Class): Class 150 (приблизно PN20 або 20 бар). Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10). Тип приєднання: Зовнішня трубна циліндрична різьба BSPP (позначається як G 1/4"). Робоча температура: Від -20°C до +220°C (залежить від ущільнювача та умов експлуатації). Конструктивна особливість: Шестигранник під стандартний гайковий ключ для зручності та надійності монтажу. Робоче середовище: Вода, пара, повітря, харчові продукти (пиво, молоко, соки), нафтопродукти, слабоагресивні хімічні середовища. Синоніми та альтернативні назви Штуцер-ялинка: Найпоширеніша сленгова назва, що походить від характерної форми наконечника для шланга, яка нагадує гілки ялини і забезпечує надійне зчеплення. Йорж для шланга: Технічний сленг, що описує ребристу поверхню для надійної фіксації шланга, яка "впивається" у внутрішню стінку шланга. Шлангова надставка: Офіційний технічний термін, який точно описує функціональне призначення деталі – слугувати надставкою на трубі або обладнанні для підключення шланга. Шланговий адаптер: Технічний термін, що підкреслює функцію деталі як перехідника (адаптера) між різьбовим портом та гнучким шлангом. З'єднувач для шланга: Загальна назва, що описує функцію, але є менш специфічною, ніж інші терміни. Переваги шлангового штуцера Простота та швидкість монтажу: Дозволяє швидко з'єднувати та від'єднувати шланги без використання складного або спеціалізованого інструменту. Надійна фіксація шланга: Конструкція "ялинка" з гострими гранями забезпечує міцне утримання шланга, яке посилюється при використанні якісного хомута. Універсальність застосування: Підходить для використання в найрізноманітніших галузях: від побутових систем водопостачання до харчової та хімічної промисловості. Висока герметичність: При правильному монтажі з використанням хомута та ущільнювача на різьбі (наприклад, ФУМ-стрічки) забезпечує абсолютно герметичне з'єднання. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати експлуатаційних властивостей, що є економічно вигідним. Зручність монтажу: Наявність шестигранника дозволяє надійно затягнути різьбове з'єднання за допомогою стандартного гайкового ключа, на відміну від фітингів без граней. Варіанти здешевлення та їх наслідки Використання сталі нижчої якості: Застосування сталі з меншим вмістом нікелю та хрому (наприклад, AISI 201) замість AISI 304. Наслідки: Значне зниження корозійної стійкості, поява іржі, скорочення терміну служби, особливо в контакті з вологою або агресивними середовищами. Зменшення товщини стінки: Виготовлення штуцера з тоншими стінками та меншою масою. Наслідки: Зниження механічної міцності, високий ризик деформації або руйнування при затягуванні чи під тиском. Спрощений профіль "ялинки": Менша кількість ребер, їх недостатня висота або згладжені краї. Наслідки: Ненадійна фіксація шланга, підвищений ризик зриву шланга під тиском, навіть при використанні хомута. Низька якість обробки різьби: Неточні розміри, рвані витки або наявність задирок на різьбі. Наслідки: Труднощі при монтажі, ризик пошкодження відповідної різьби, неможливість досягти герметичного з'єднання. Монтаж та експлуатація Рекомендації з монтажу Підготовка різьби: Переконайтеся, що відповідна різьба чиста та не має пошкоджень. Ущільнення різьбових з'єднань: Для герметизації використовуйте ущільнювальні матеріали, сумісні з робочим середовищем, наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічну нитку. Надягання шланга: Надягніть шланг на "ялинку" до упору. Для полегшення процесу можна злегка змочити наконечник водою (не олією). Фіксація хомутом: Обов'язково закріпіть шланг на штуцері за допомогою черв'ячного або силового хомута. Хомут повинен розташовуватися між першим та другим ребром "ялинки" з боку шланга. Затягування: Затягуйте штуцер за допомогою ключа за шестигранник, докладаючи помірне зусилля, щоб не пошкодити різьбу. Відсутність напружень: Переконайтеся, що шланг після монтажу не перебуває під натягом або сильним вигином біля основи штуцера. Рекомендації з експлуатації Плавне керування: Уникайте різких стрибків тиску (гідроударів) у системі. Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури. Періодичний огляд: Регулярно перевіряйте стан з'єднання на предмет витоків та цілісність шланга й хомута. Можливі ризики та обмеження Неправильний вибір матеріалу: Використання штуцера зі сталі AISI 304 у висококонцентрованих кислотах або хлоридних середовищах може призвести до швидкої корозії. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище встановлених може спричинити руйнування фітинга. Абразивне зношування: Транспортування середовищ з твердими абразивними частинками може призвести до зносу внутрішньої поверхні. Неякісний монтаж: Недостатнє затягування хомута може призвести до зриву шланга, а надмірне — до його пошкодження. Замерзання робочого середовища: Кристалізація рідини всередині штуцера може викликати його розрив через розширення. Галузі застосування Харчова промисловість: Підключення шлангів для транспортування молока, пива, вина, соків, води. Хімічна промисловість: Системи подачі та зливу слабоагресивних розчинів, реагентів. Фармацевтика: Допоміжні лінії для подачі технічних рідин. Сільське господарство: Системи поливу, підключення обприскувачів та іншого обладнання. Машинобудування та виробництво: Підключення пневматичних та гідравлічних ліній низького тиску. Побутове використання: Системи водопостачання, самогоноваріння, пивоваріння, підключення насосного обладнання. Переваги нержавіючої сталі Корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу вологи, атмосферних опадів та багатьох хімічних речовин. Гігієнічність: Поверхня нержавіючої сталі є гладкою, не має пор, що запобігає накопиченню бактерій та полегшує очищення. Міцність та довговічність: Матеріал має високу механічну міцність і зберігає свої властивості в широкому діапазоні температур. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають привабливий вигляд і не потребують додаткового покриття. Екологічність: Нержавіюча сталь є матеріалом, що повністю переробляється.

Робоча температура:

300

Розмір різьби:

1/4 дюйм

Розмірність:

Ду 8 (1/4") х 10 мм

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

штуцер

Фітинг:

фітинг з латуні та сталі

Додаткова інформація

Країна реєстрації бренду:

Китай
