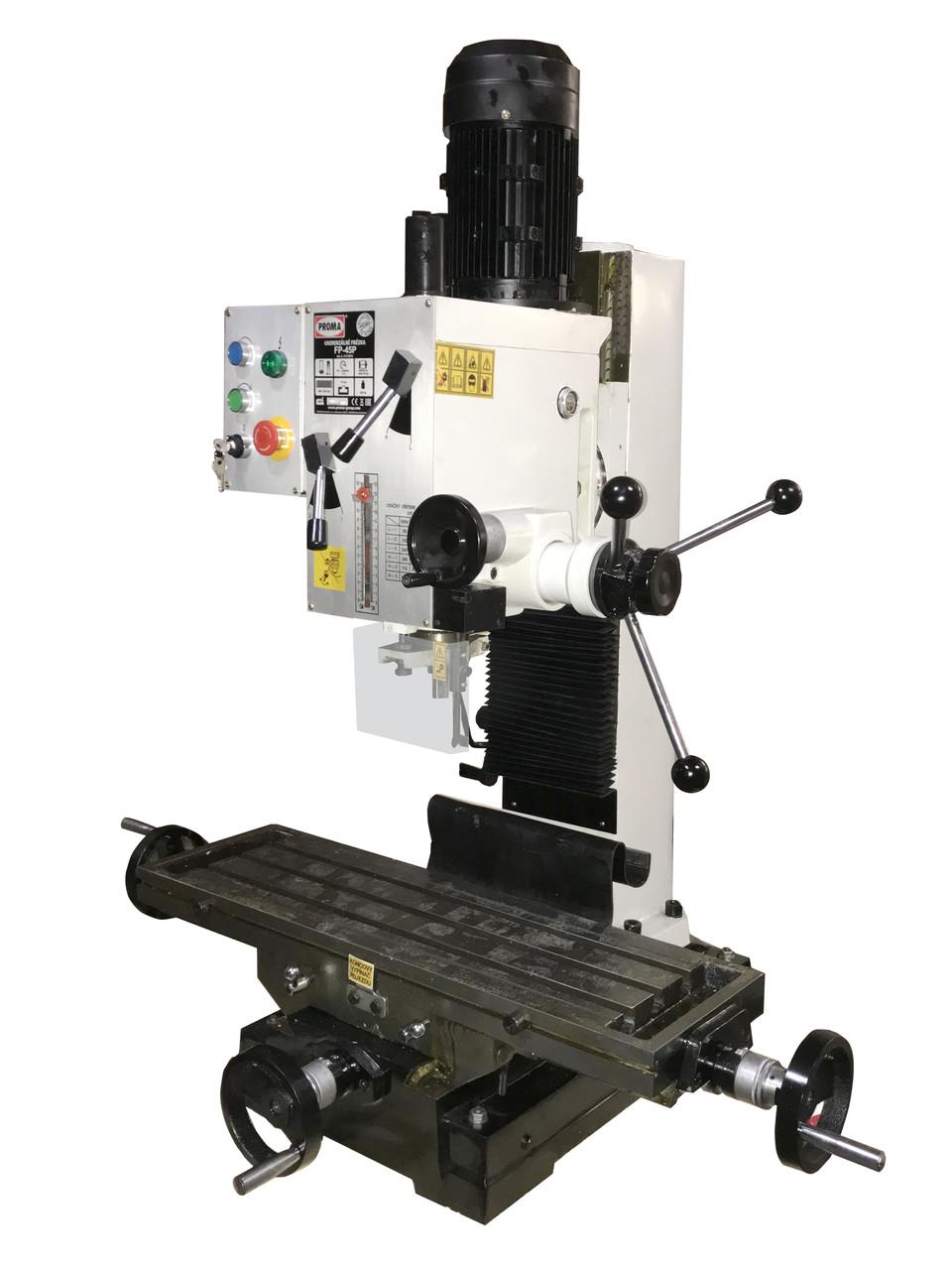

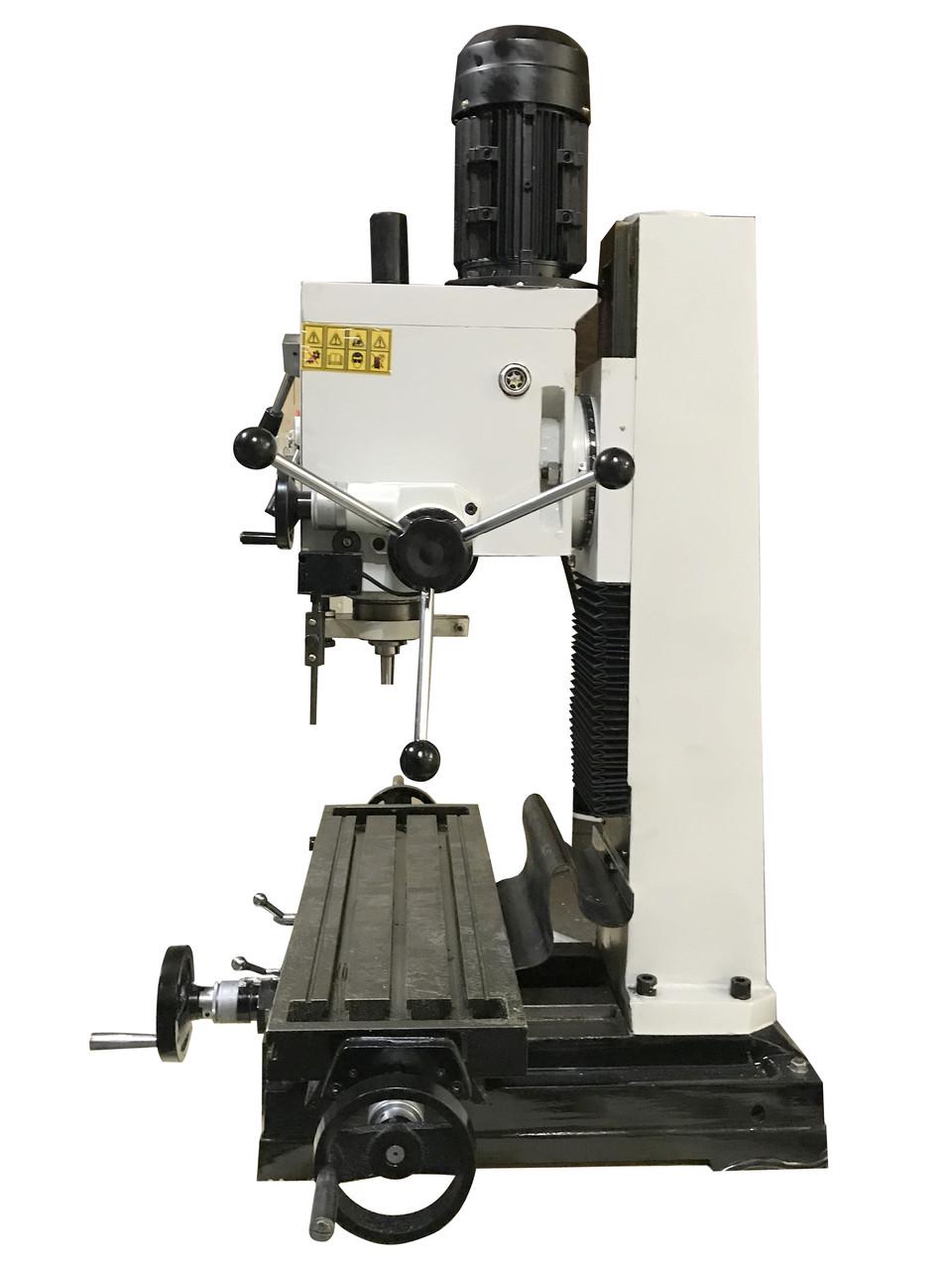

Фрезерний верстат FP-45P

Вертикально-фрезерний верстат FP-45P являє собою широко розповсюджений тип фрезерних верстатів, який призначений для обробки деталей або корпусів з різних матеріалів в умовах дрібносерійного виробництва, а також в ремонтних майстернях.

У даній моделі передбачена тонка подача шпинделя і регулювання глибини свердління. На верстаті можна виконувати свердління, фрезерування і інші операції обробки осьовим ріжучим інструментом.

Основні вузли і деталі обладнання

1. Електродвигун головного приводу.

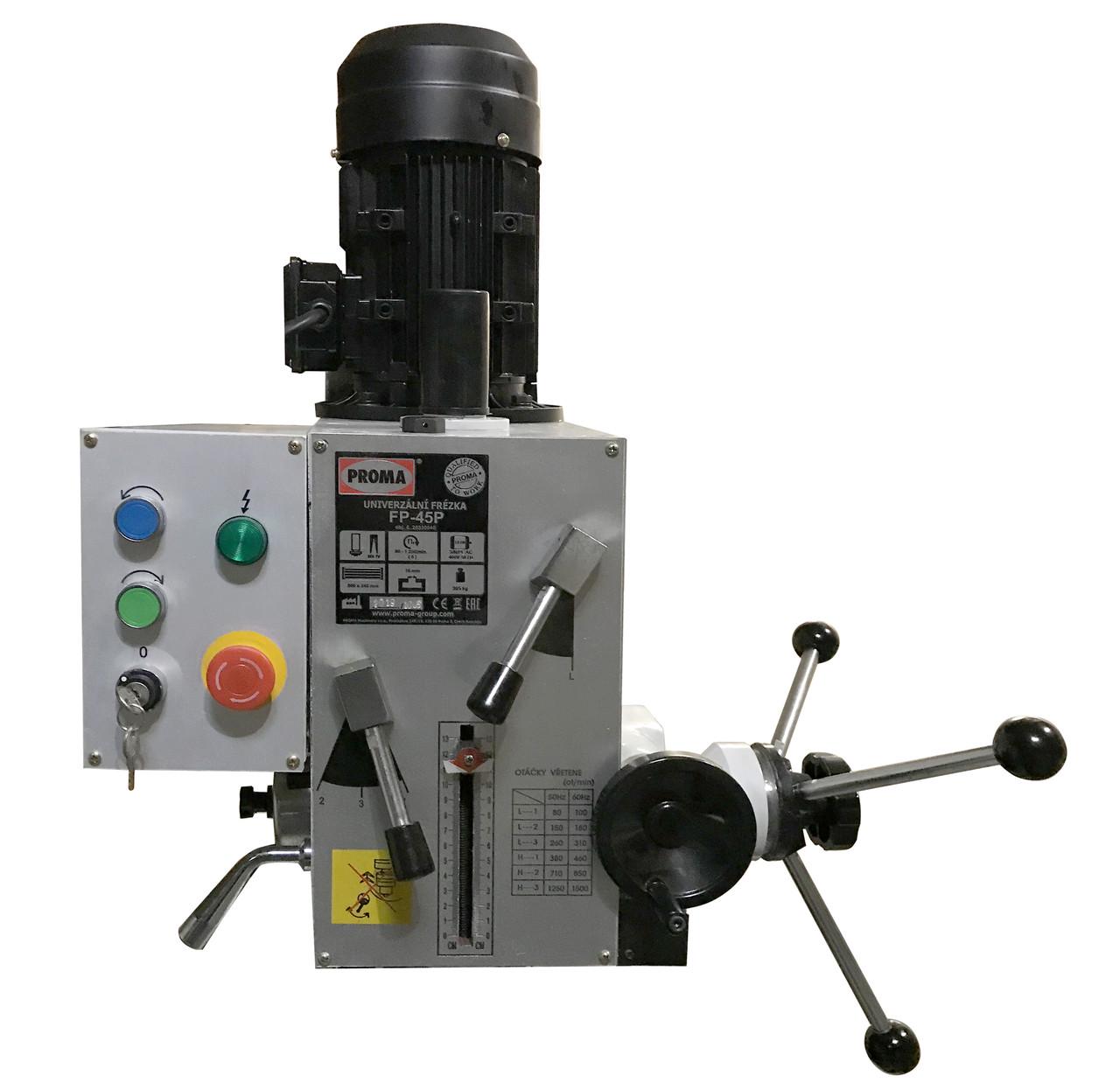

2. Фрезерна головка з коробкою передач.
3. Пульт управління.
4. Ручка перемикання діапазону швидкостей шпинделя.
5. Ручка перемикання швидкості обертання шпинделя.
6. Маховик микроподачи шпинделя.

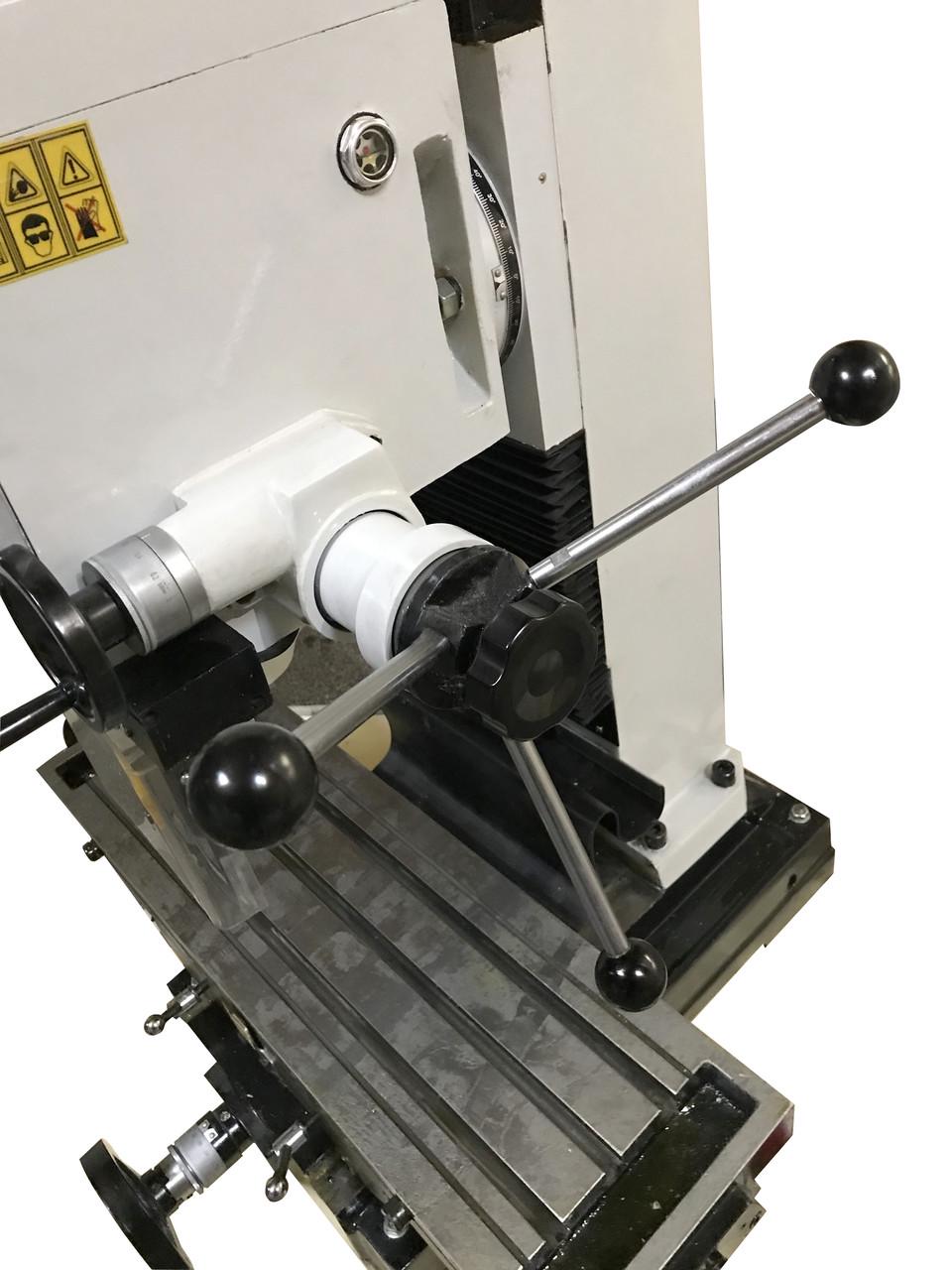

7. Ручки подачі шпинделя.
8. Захисний екран.
9. Ручка переміщення фрезерної головки.
10. Стіл хрестоподібний.
11. Маховик ручної поздовжньої подачі.
12. Механічна поздовжня подача (опція — арт. 25330340)
13. Маховик ручного поперечної подачі.
14. Підстава верстата

Корпусні деталі верстата FP – 45 P, стіл 10 та підстава 14 виготовлені з чавуну, що надає верстата жорсткість і стійкість до вібрацій. Головний привід фрезерного верстата забезпечується асинхронним двигуном 1, який з'єднаний з коробкою передач. Фрезерна головка з коробкою передач 2 сконструйована так, що може нахилятися вправо і вліво, на стійці фрезерного верстата для роботи шпинделя під кутом. Стійка фрезерного верстата встановлена на підставі 14, складовою частиною якого є хрестоподібний рухомий стіл. Повздовжня подача стола здійснюється вручну з допомогою моховика 12. Поперечная подача стола производится вручную или с помощью электромеханического привода 13.

додаткова інформація Перш ніж почати користуватися верстата на ньому повинні бути проведені пусконалагоджувальні роботи. Верстат повинен бути підключений до трифазної електричної мережі з напругою 380 В. Ручками 5 і 6 перемикання швидкості обертання шпинделя виберіть самі низькі обороти. Кнопкою 1 «START» запустіть верстат, в разі, якщо немає сторонніх звуків, поступово збільшуйте оберти шпинделя. Встановивши максимальні оберти шпинделя, залиште працювати верстат без навантаження протягом 15 хвилин.

У разі виникнення будь-яких проблем зв'яжіться з сервісною службою компанії «ПРОМА» для отримання консультацій або для замовлення технічного обслуговування вашого обладнання.

Основні технічні характеристики:

Напруга живлення 400 В Споживано потужність 1500 Вт Число швидкостей 6 ст. Постійне регулювання оборотів обертання - Діапазон обертів 80 - 1250 хв. -1 Кут нахилу головки +/- 90 град. Розмір столу (a x b) 800 x 240 мм Розмір основи (A x B) 400 x 620 мм Загальна висота (V) 1400 мм Конус шпинделя VI Мк Поперечний хід стола 205 мм Поздовжній хід столу 585 мм Хід шпинделя 110 мм Виліт шпинделя (X) 284,5 мм Макс. відстань між шпинделем і столом 450 мм Макс. діаметр свердління 45 мм Регулювання глибини свердління да Точна подача шпинделя та Автоматична подача шпинделя -
Т-подібний паз 16 мм
Одна поділка ноніуса:
– поздовжній хід столу 0,02 мм
– поперечний хід столу 0,02 мм
– точна подача шпинделя 0,02 мм
Вага 310 кг
зак. № 25330045
