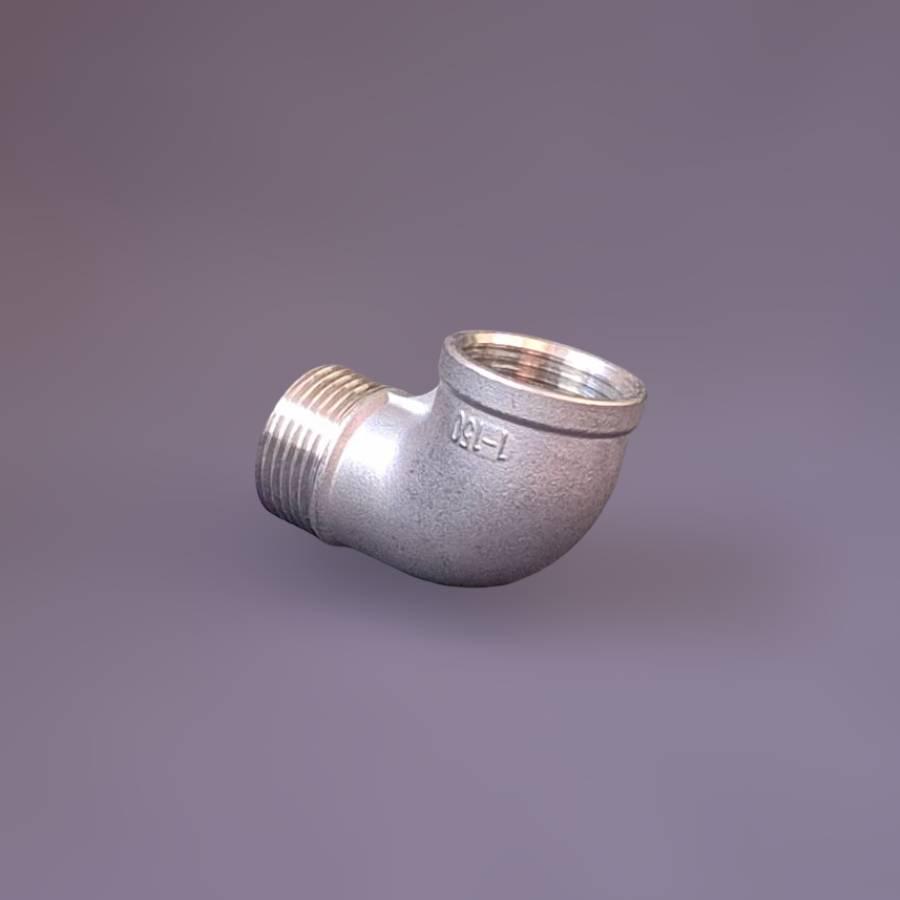

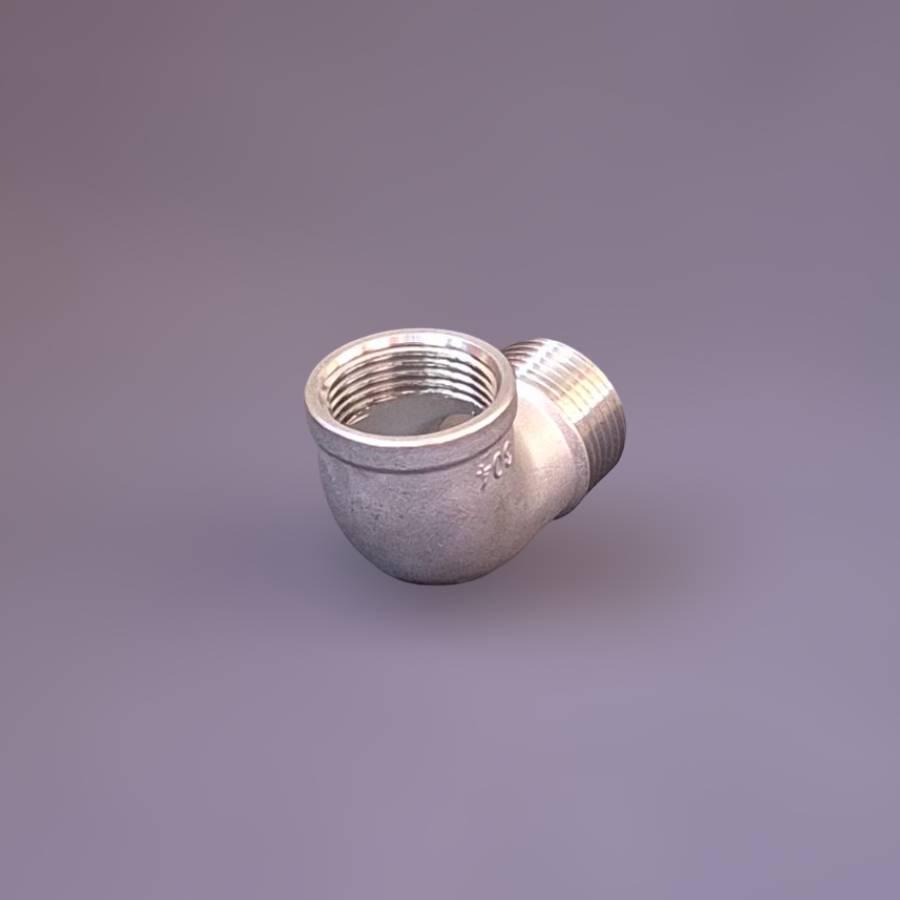

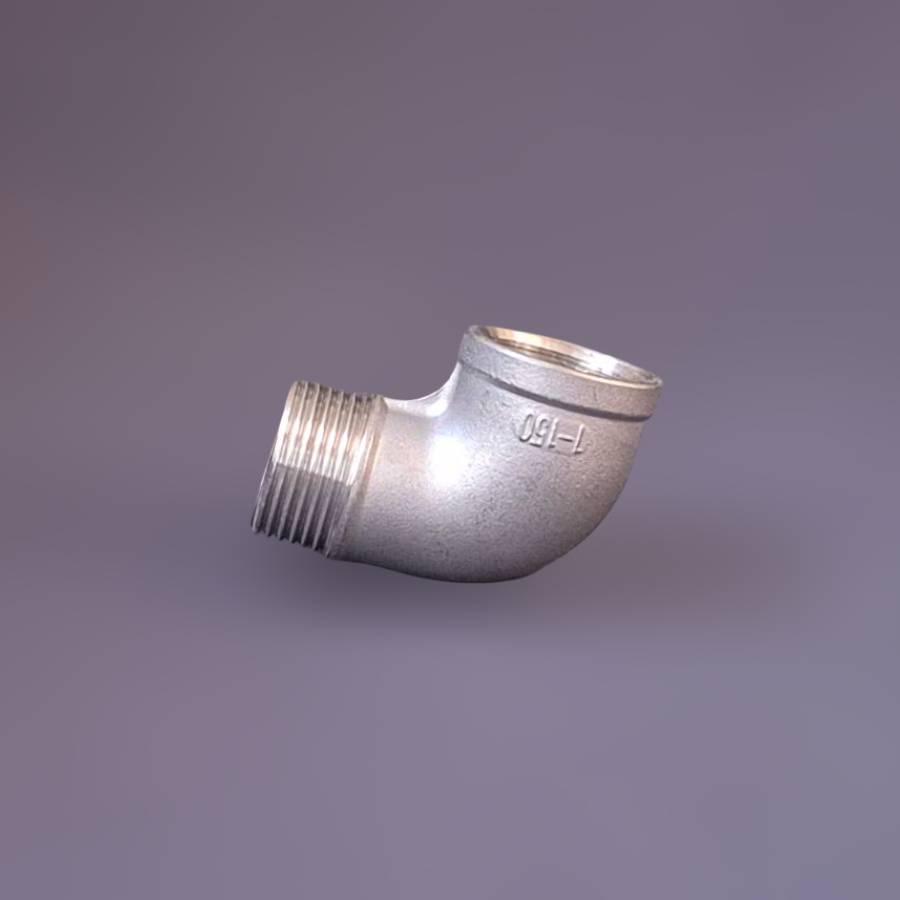

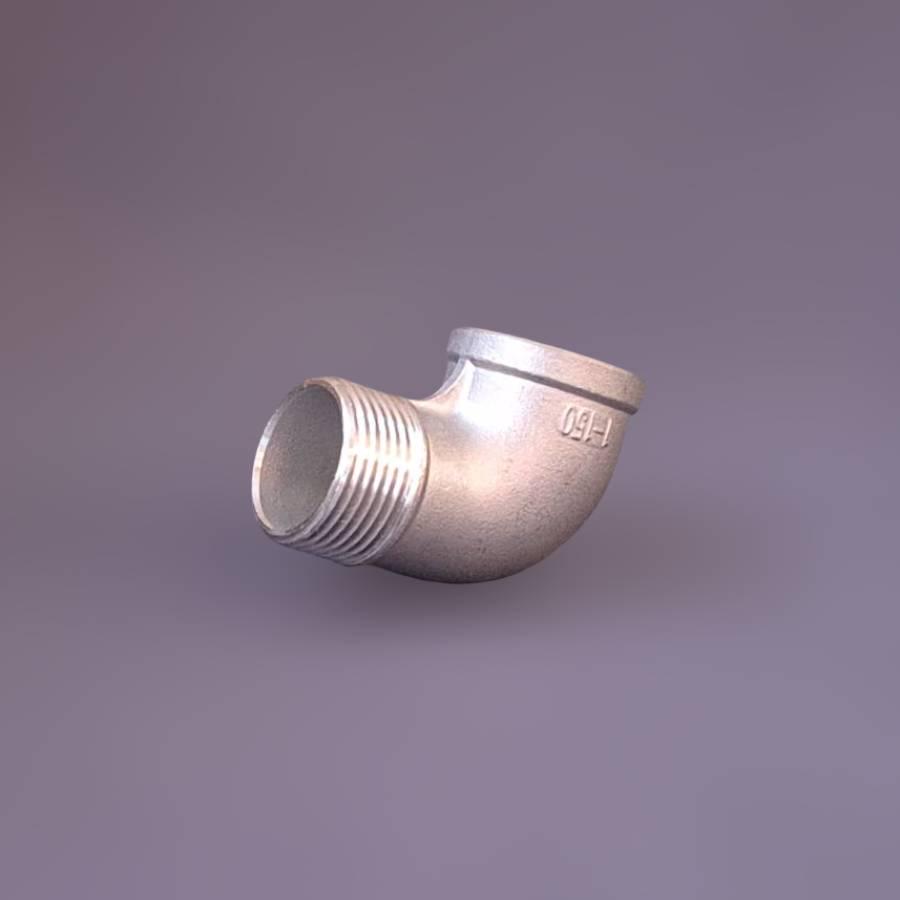

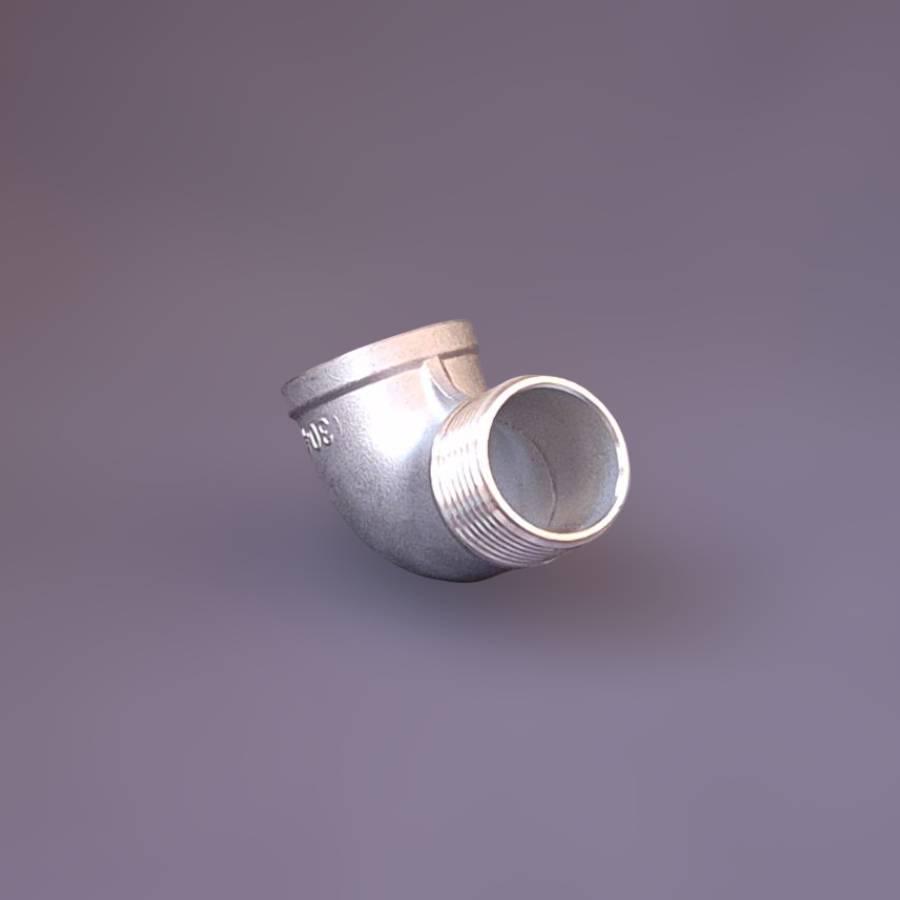

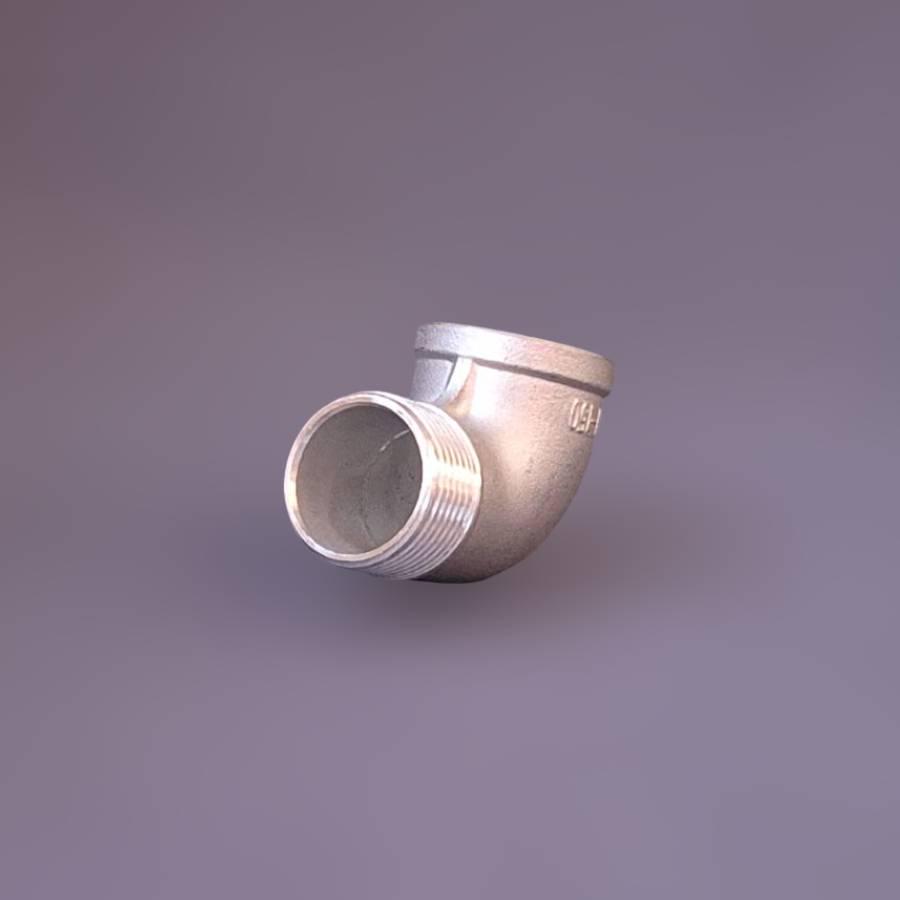

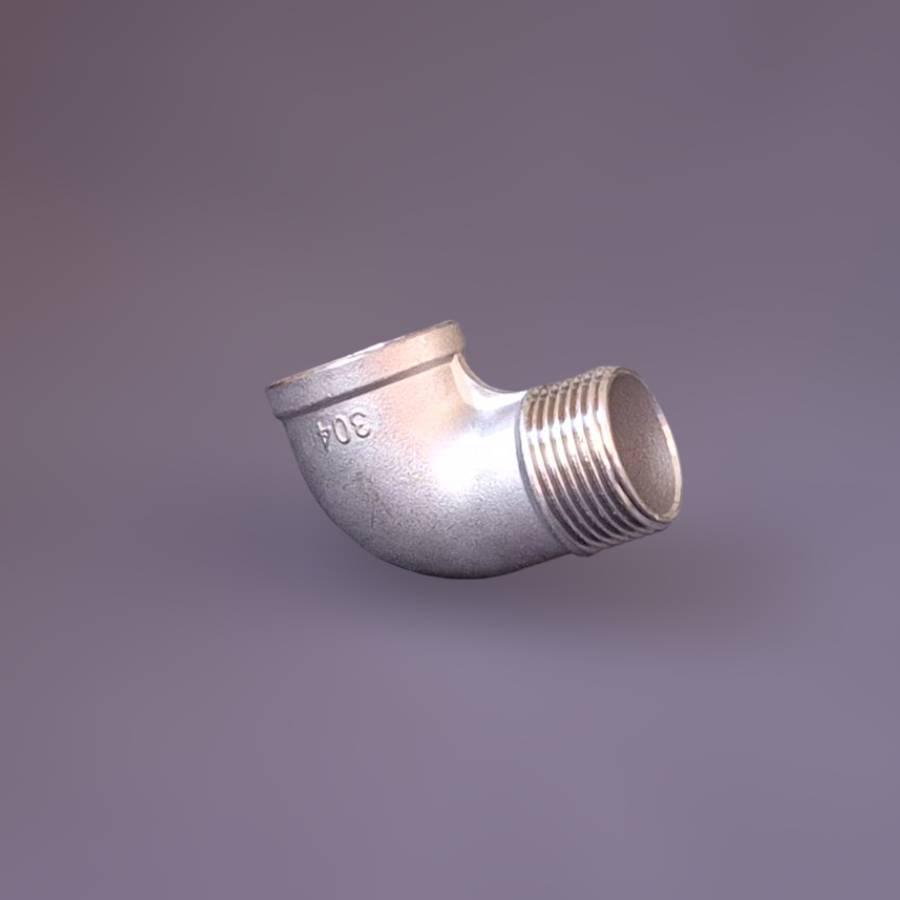

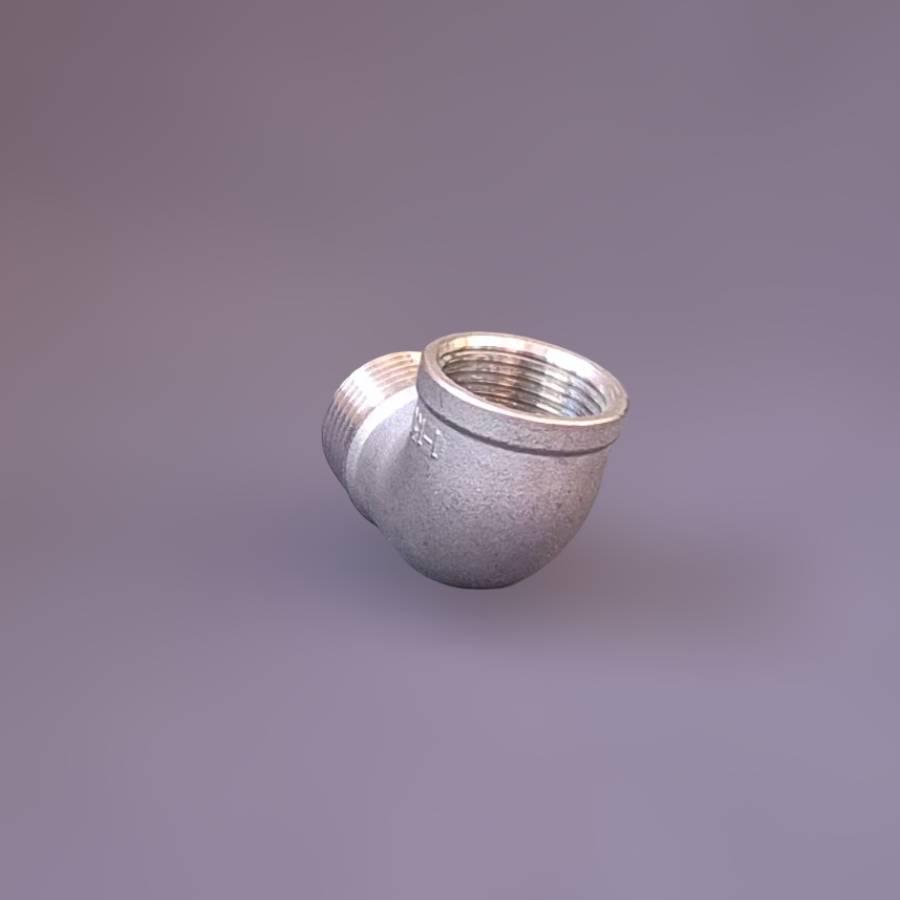

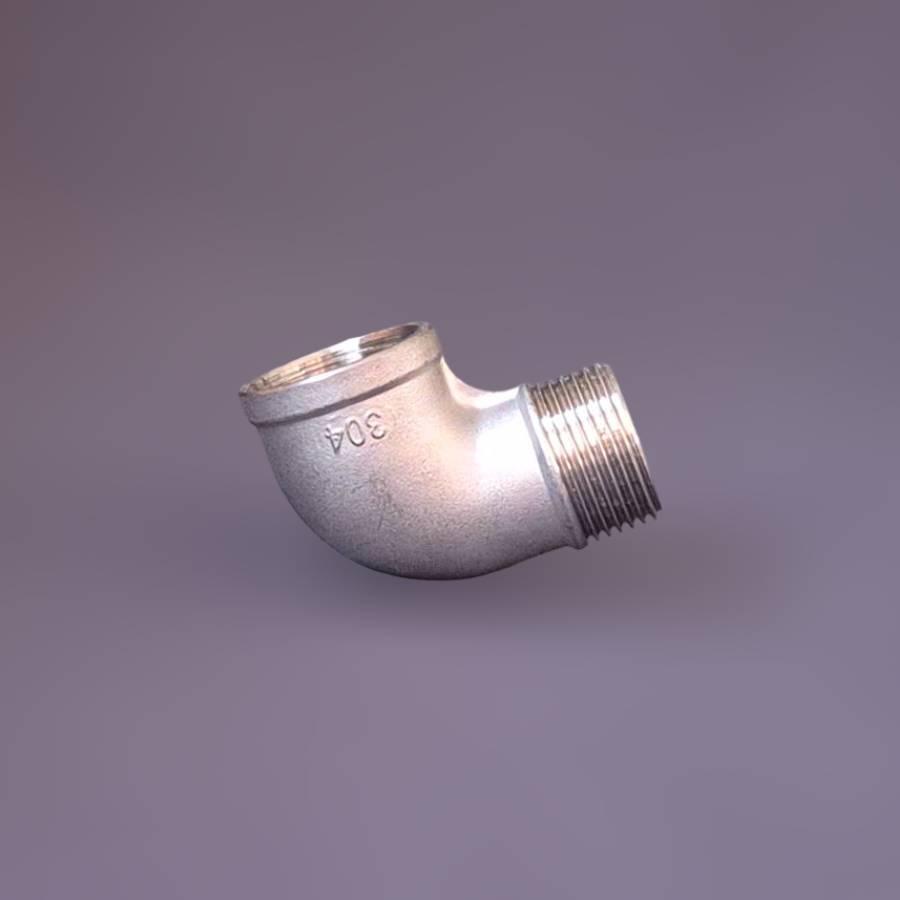

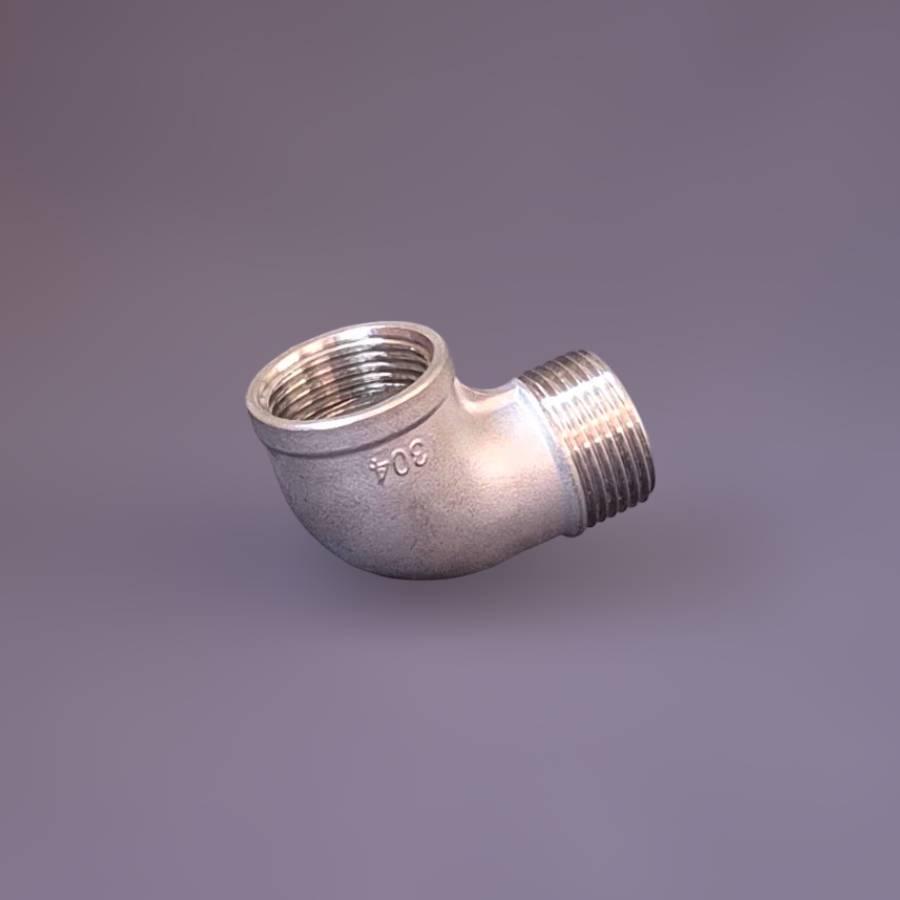

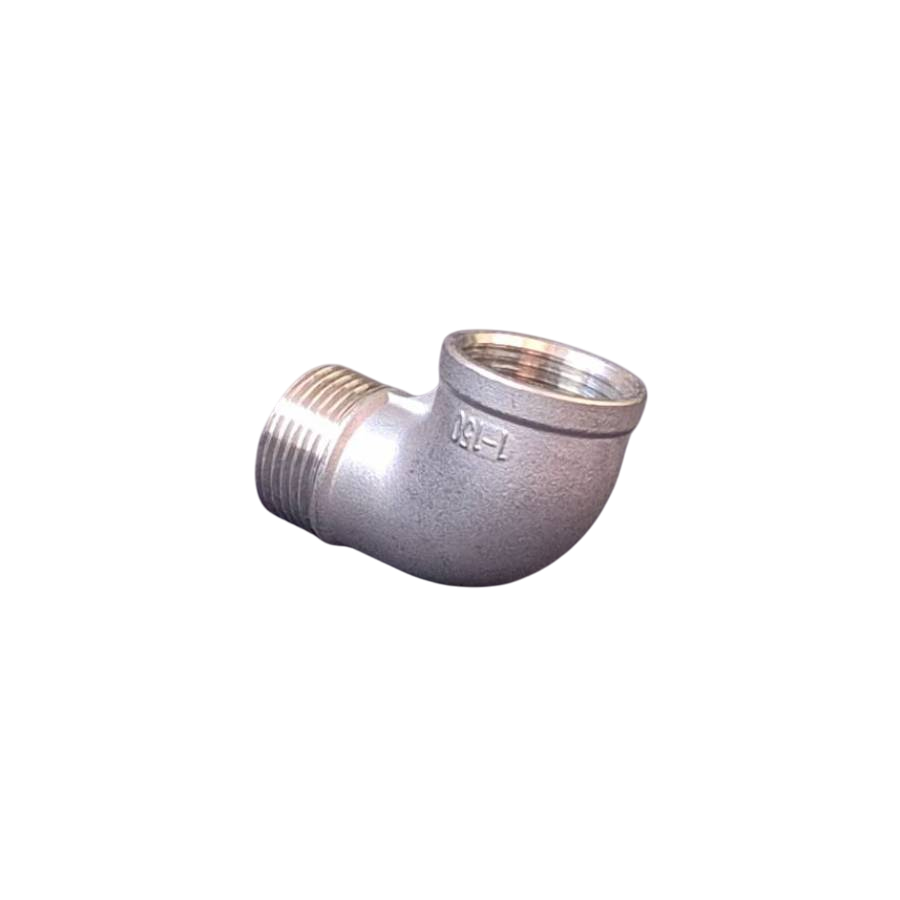

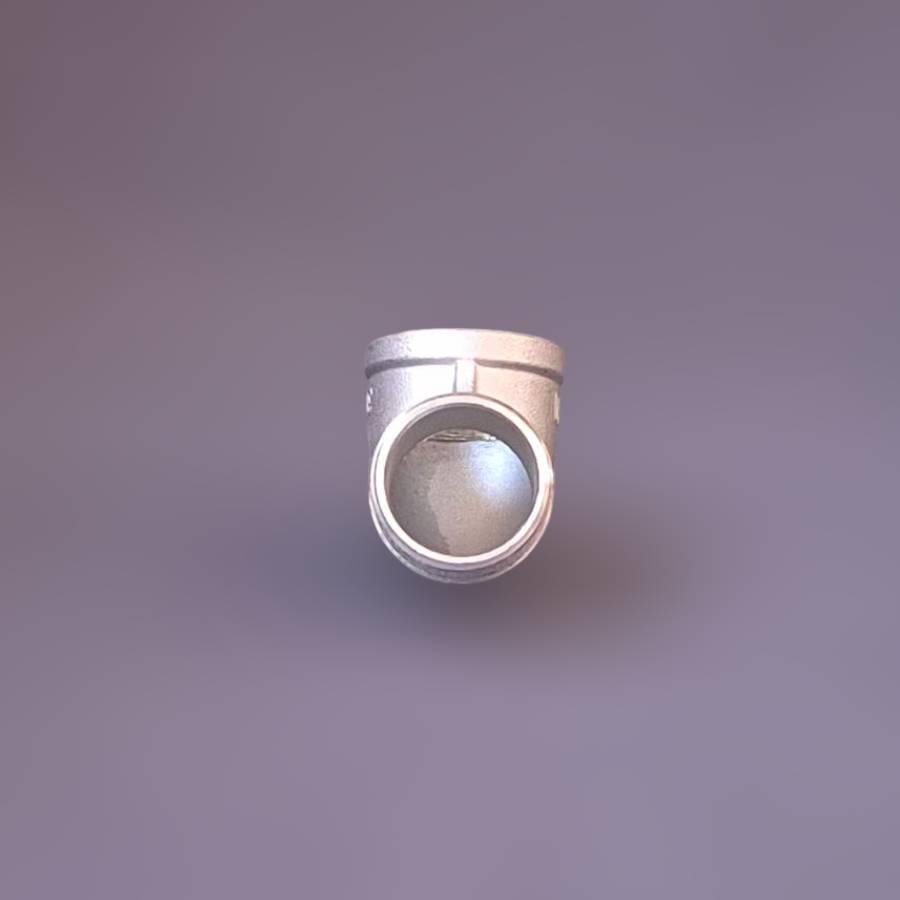

Відвід різьбовий DN25 ВН/ЗР н/ж сталь AISI304 90° Class 150 BSPP ISO 4144 1" (29203026)

Основні характеристики Відвід різьбовий DN25 ВН/ЗР н/ж сталь AISI304 90° Class 150 BSPP ISO 4144 1" (29203026)

Ціна:

117 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

25 мм

Гарантія:

12 міс.

Діаметр труби:

25 мм

Зовнішній діаметр:

33.7 мм

Країна-виробник:

Китай

Модель:

Косинець різьбовий нержавіючий DN25 (1") ВН/ЗР - це з'єднувальний фітинг, призначений для зміни напрямку трубопроводу на 90 градусів. Виготовляється з нержавіючої сталі марки AISI304. Технічні характеристики Номінальний діаметр (DN/Ду): DN25, що відповідає 1 дюйму. Номінальний тиск (PN): Class 150 (приблизно 20 бар при температурі до 40°C). Матеріал корпусу: Нержавіюча сталь AISI304 (CF8). Тип з'єднання: Різьбове, з одного боку внутрішня різьба (ВР), з іншого – зовнішня різьба (ЗР). Стандарт різьби: BSPP (Британська стандартна трубна паралельна різьба), відповідає ISO 228-1. Кут повороту: 90°. Робоча температура: Від -20°C до +220°C (зі зниженням тиску при підвищенні температури). Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987. Синоніми та альтернативні назви Косинець різьбовий: Класична технічна назва, що вказує на тип фітинга та спосіб монтажу. Відвід 90 градусів: Технічний термін, що описує функцію зміни напрямку потоку. Коліно різьбове: Професійний сленг, який часто використовується монтажниками для позначення косинців. Кутник нержавіючий: Більш загальна назва, що часто застосовується у будівельній та побутовій сферах. Фітинг кутовий ВР/ЗР: Технічний опис, що акцентує увагу на комбінованому типі різьби (внутрішня/зовнішня). Переваги косинця різьбового Надійна зміна напрямку: Забезпечує герметичний та міцний поворот трубопроводу на 90 градусів. Комбіноване з'єднання: Наявність внутрішньої та зовнішньої різьби дозволяє безпосередньо з'єднувати елементи з різними типами різьбових закінчень, зменшуючи кількість перехідників. Простота монтажу: Різьбове з'єднання не вимагає зварювання чи спеціального обладнання, що спрощує та прискорює встановлення. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати герметичності за умови цілісності різьби. Компактність: Має малі габарити, що є критично важливим при монтажі в обмеженому просторі. Універсальність: Сумісний з трубами та арматурою, що мають стандартну трубну різьбу BSPP. Галузі застосування Промислове обладнання та технологічні лінії Системи водопостачання та опалення Пневматичні та гідравлічні системи Харчова промисловість Хімічна та нафтогазова промисловість Енергетика Машинобудування Лабораторне обладнання Переваги нержавіючої сталі Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислот та лугів. Довговічність та надійність: Забезпечує тривалий термін служби з'єднань без необхідності частої заміни. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній галузях. Стійкість до температур: Зберігає свої властивості у широкому діапазоні температур. Міцність при високому тиску: Витримує значні механічні навантаження та тиск у системі. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, матеріал AISI304 легко піддається обробці. Варіанти здешевлення та їх наслідки Використання сталі нижчої якості: Застосування сталі з меншим вмістом нікелю та хрому (наприклад, AISI 201) значно знижує корозійну стійкість та термін служби, особливо у вологих середовищах. Зменшення товщини стінок: Тонші стінки фітинга знижують його механічну міцність та максимальний робочий тиск, що може призвести до деформації або руйнування. Неякісна обробка різьби: Наявність задирок, неточна геометрія або зрив витків різьби призводять до неможливості створення герметичного з'єднання та ризику протікання. Порушення технології лиття: Використання спрощених методів лиття може призвести до утворення внутрішніх порожнин та мікротріщин, що робить фітинг вразливим до руйнування під тиском. Монтаж та експлуатація Рекомендації з монтажу: Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьба чисті, без бруду, стружки та пошкоджень. Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка), сумісні з робочим середовищем. Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля. Надмірне затягування може пошкодити різьбу або корпус фітинга. Відсутність напружень: Встановлюйте фітинг так, щоб уникнути механічних напружень від ваги або вигину трубопроводу. Пробний запуск: Після монтажу проведіть гідравлічні або пневматичні випробування системи для перевірки герметичності з'єднання. Рекомендації з експлуатації: Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (220°C), встановлені для даного фітинга. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур. Можливі ризики та обмеження Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до втрати герметичності. Гальванічна корозія: При з'єднанні з фітингами з інших металів (наприклад, вуглецевої сталі або латуні) у вологому середовищі може виникнути гальванічна корозія. Пошкодження різьби: Надмірне зусилля при монтажі або використання невідповідного інструменту може пошкодити різьбу BSPP. Абразивне зношування: У середовищах з високим вмістом твердих частинок різьба та внутрішня поверхня можуть піддаватися зносу. Замерзання робочого середовища: Замерзання рідини всередині фітинга може призвести до його руйнування через розширення льоду.

Робоча температура:

300

Розмір різьби:

1 дюйм

Розмірність:

Ду 25 (1")

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

внутрішня-зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

відвід

Фітинг:

фітинг з латуні та сталі
