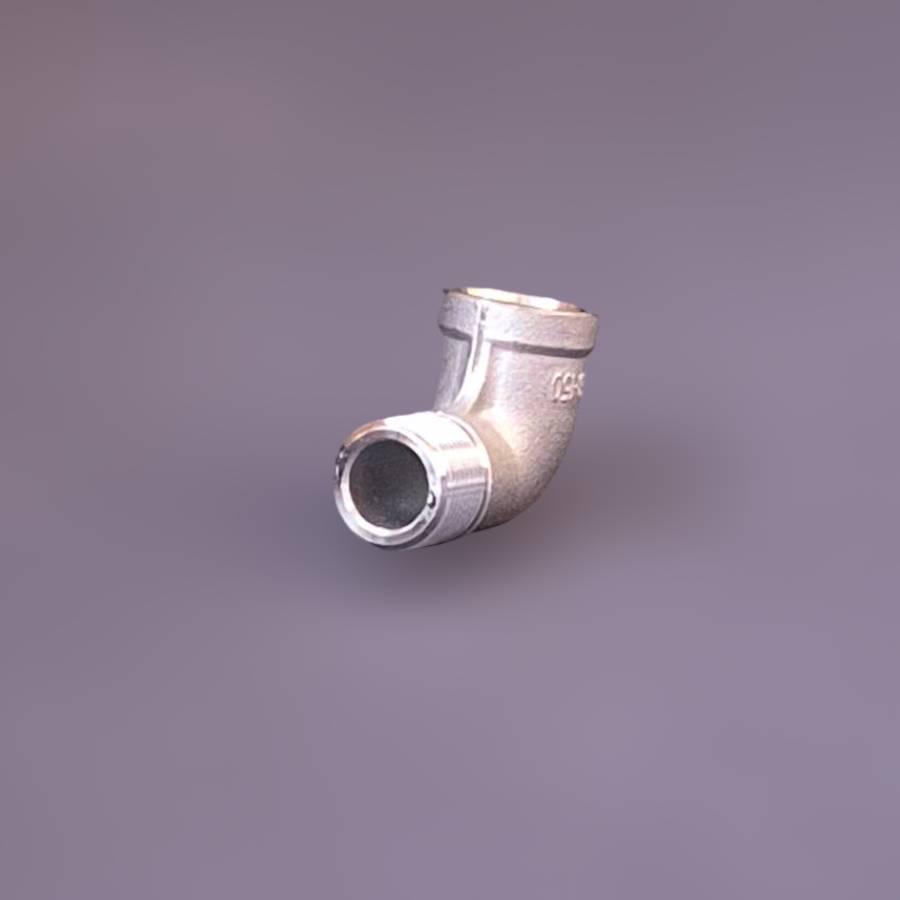

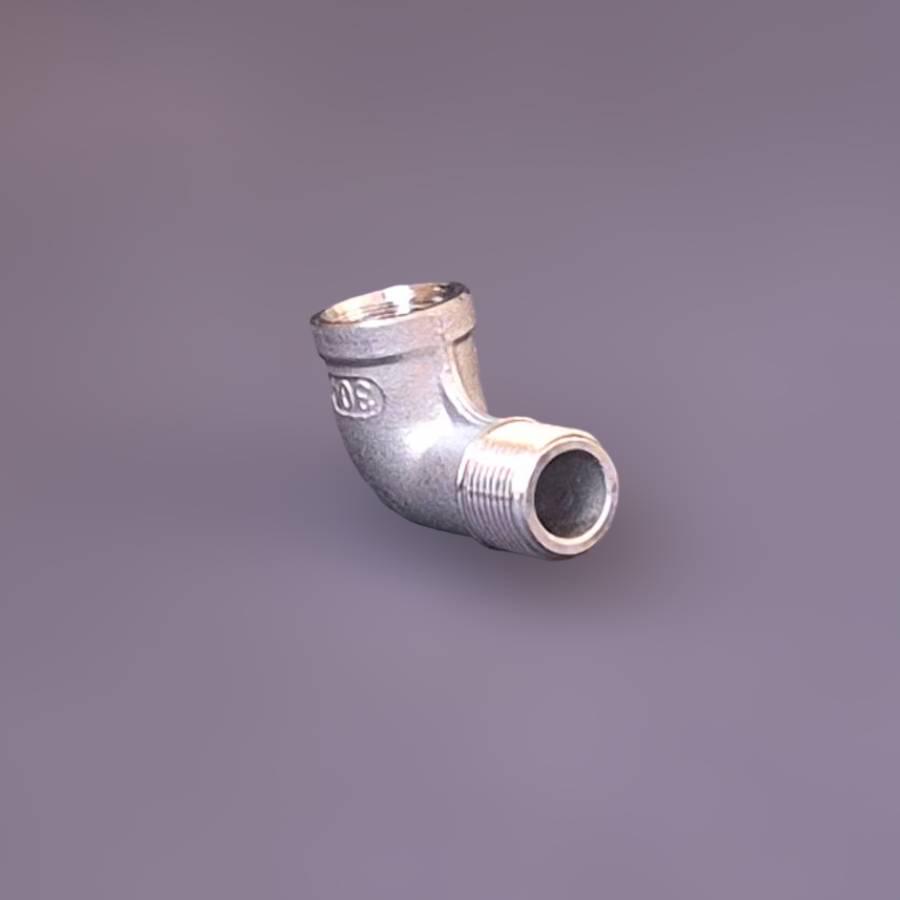

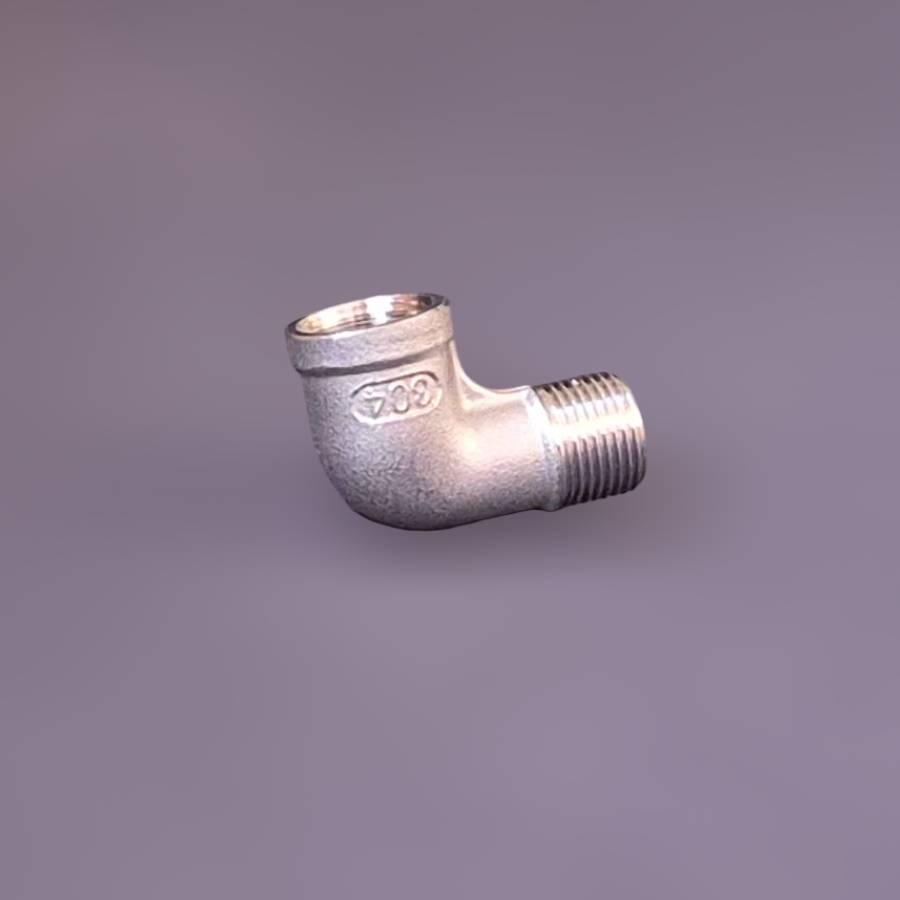

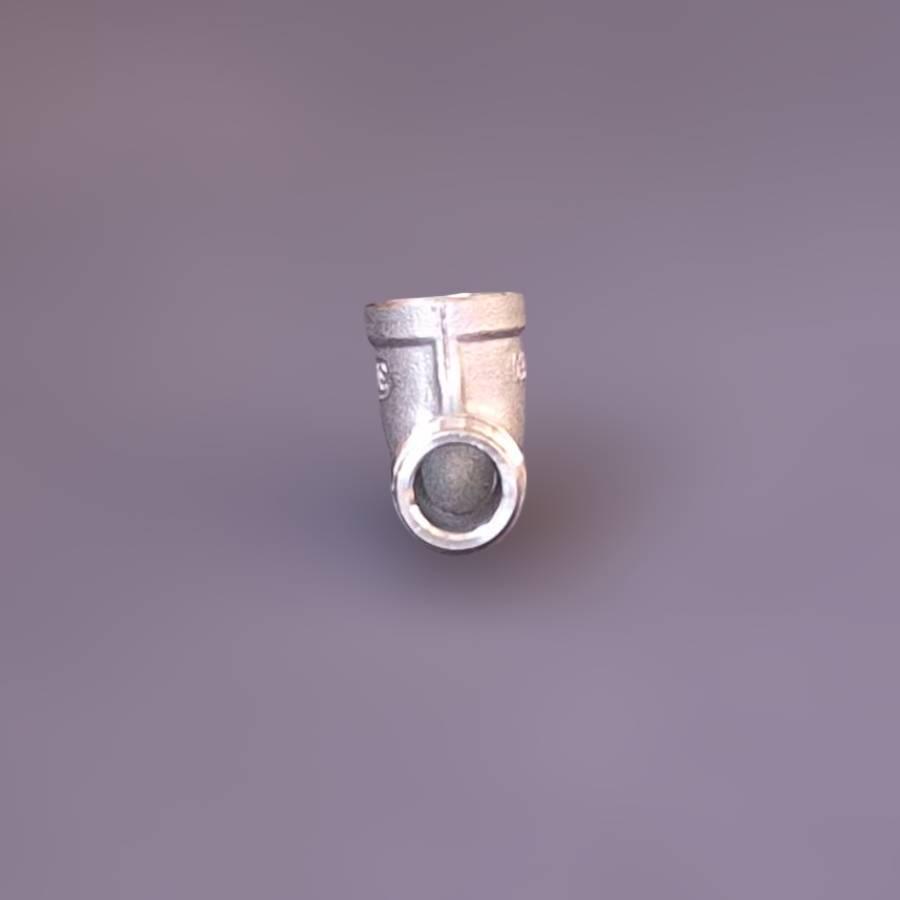

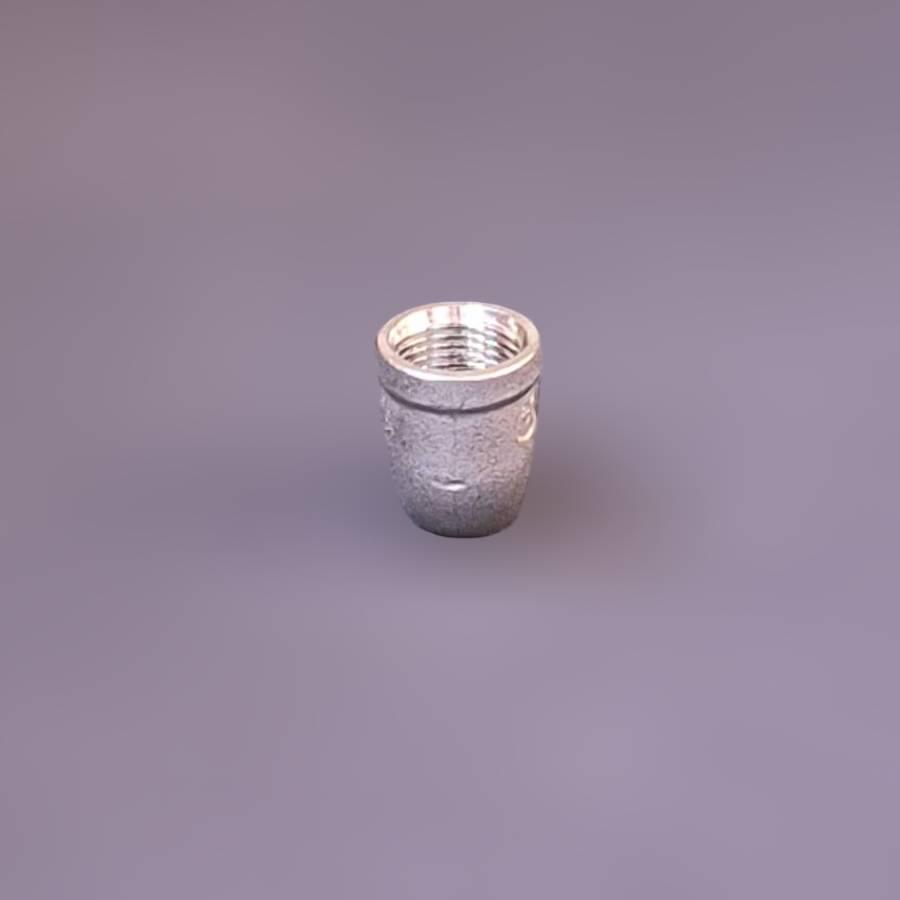

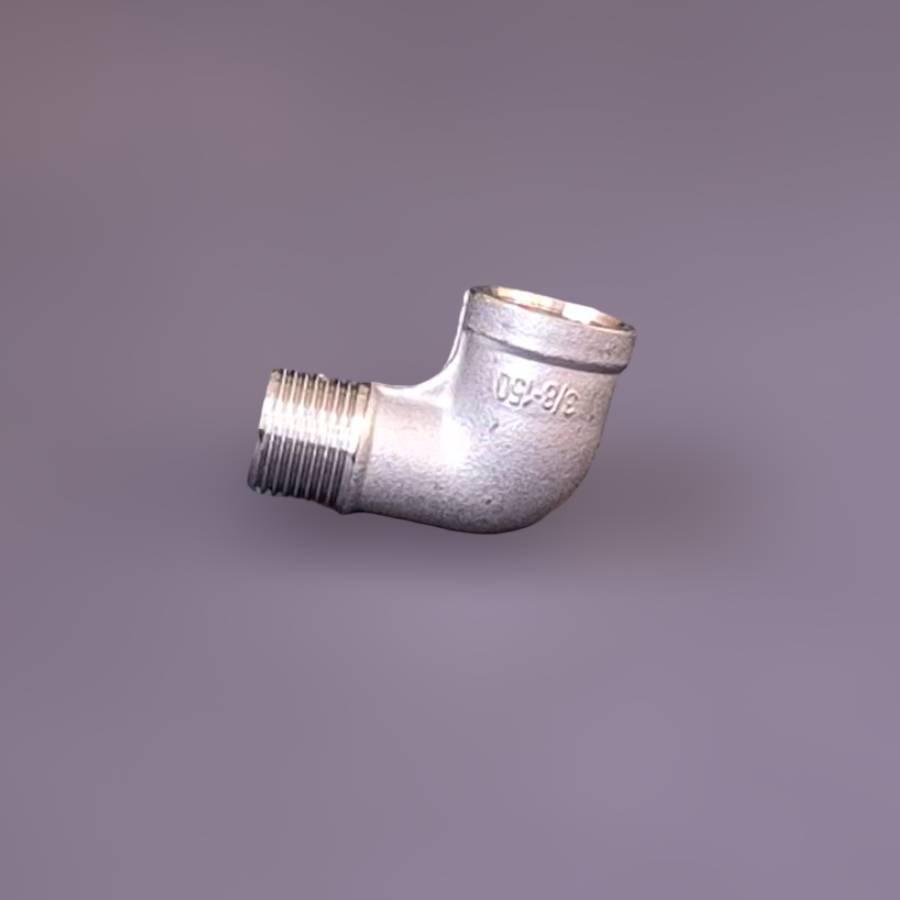

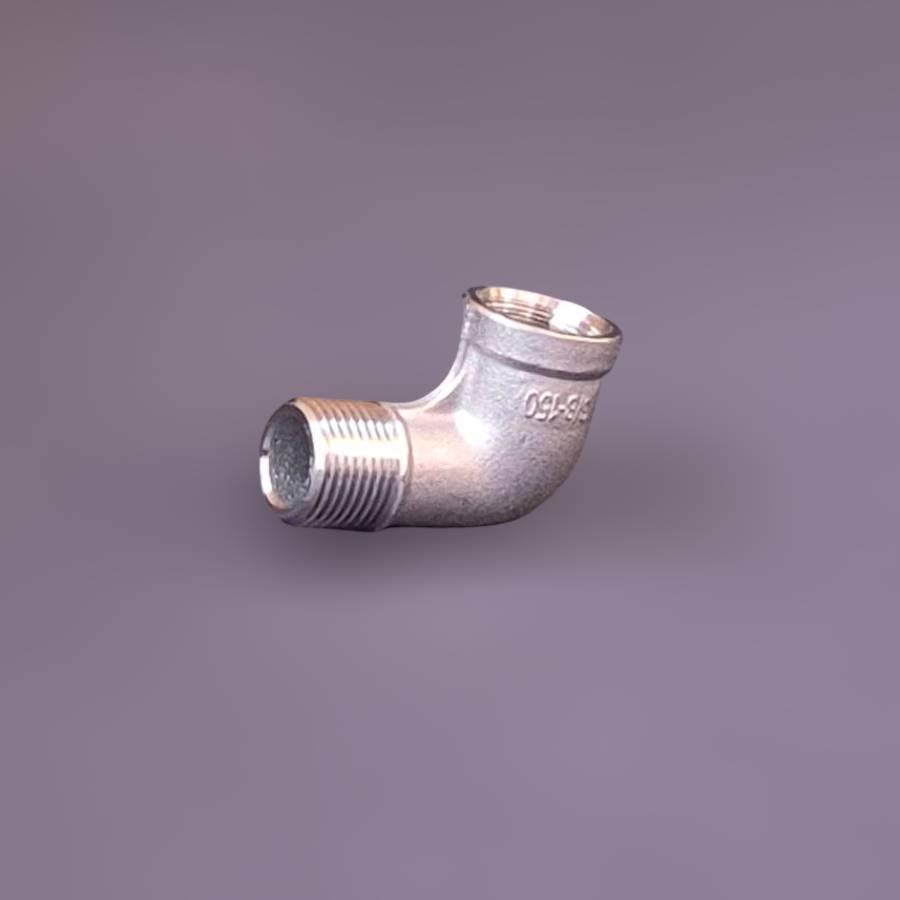

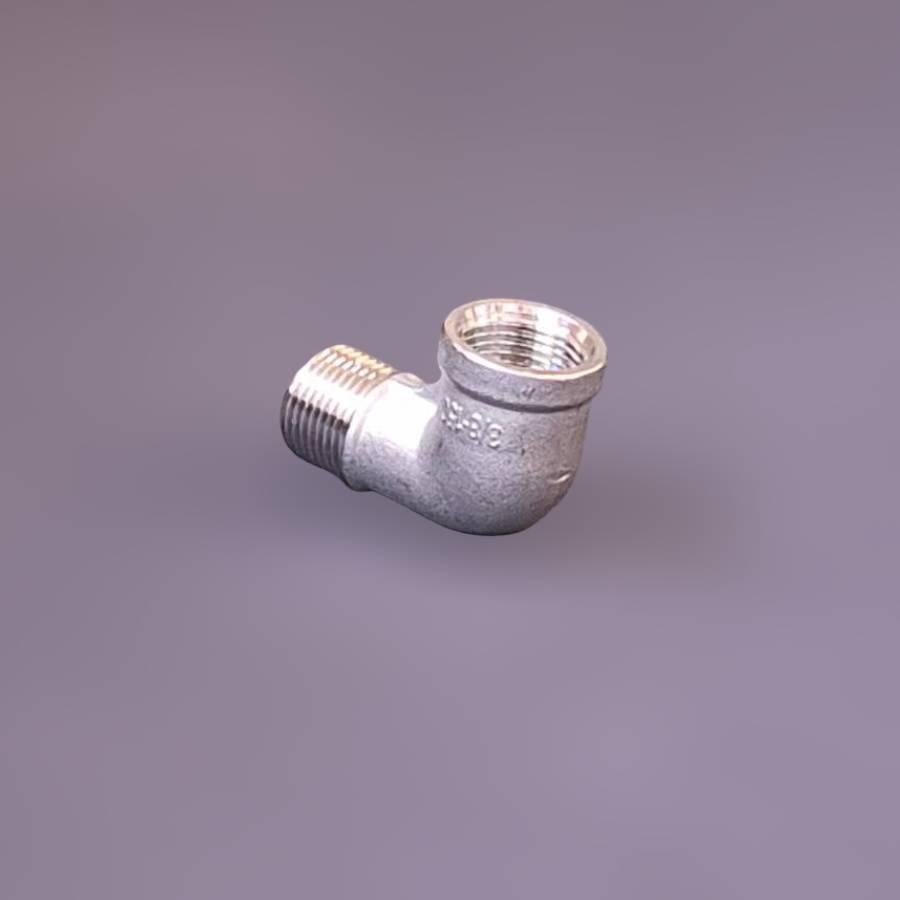

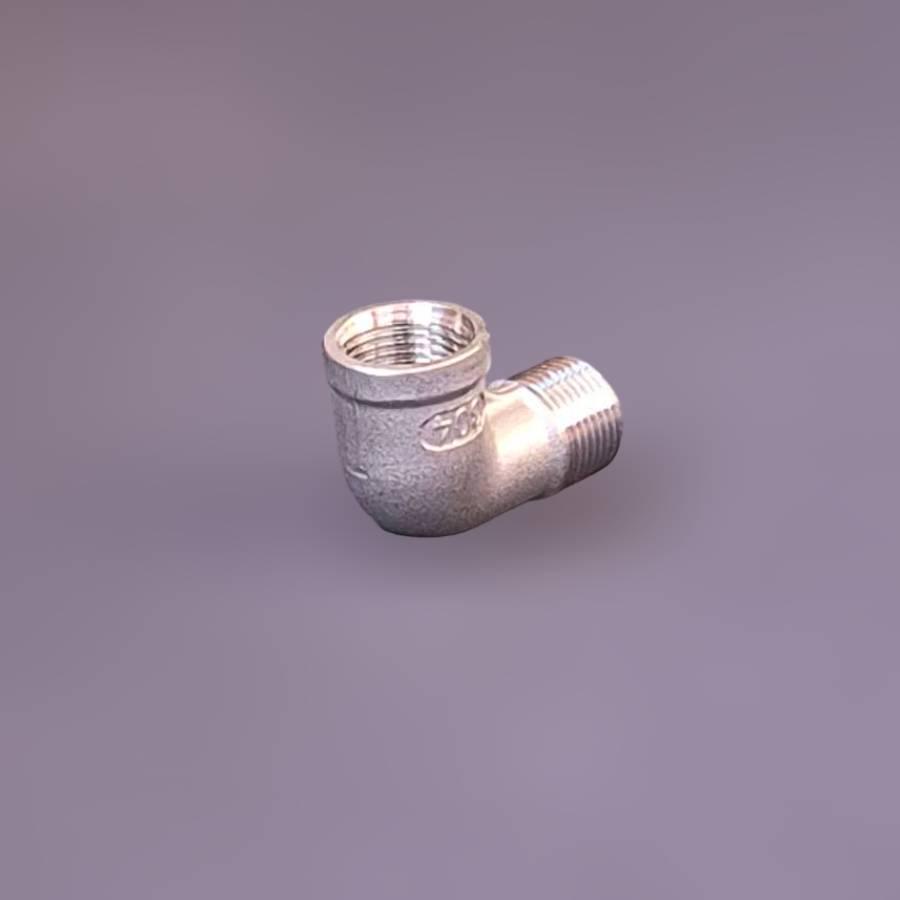

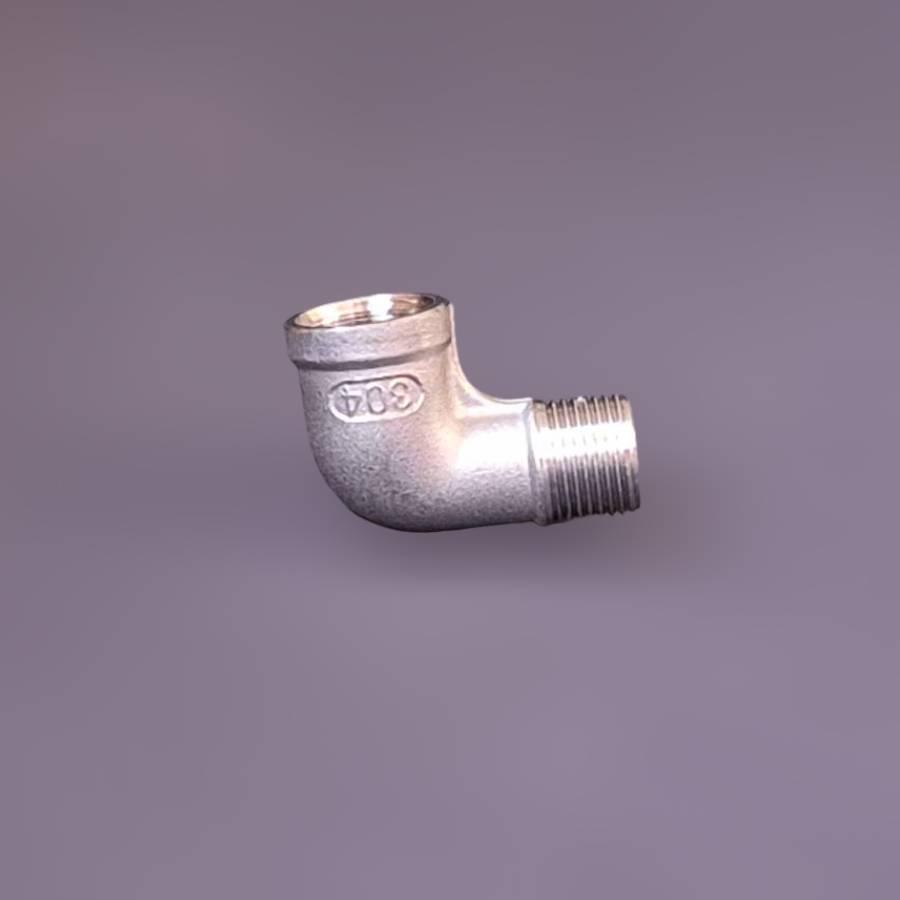

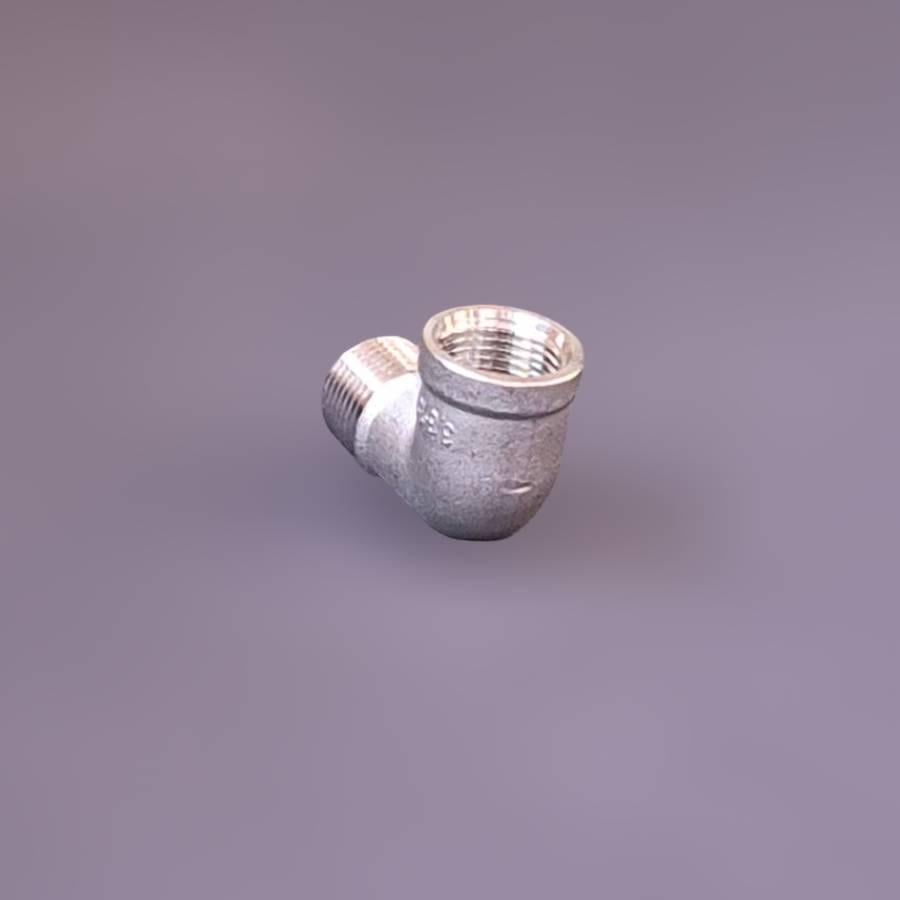

Відвід різьбовий DN10 ВН/ЗР BSPP н/ж сталь AISI304 90° Class 150 3/8" (29202976)

Основні характеристики Відвід різьбовий DN10 ВН/ЗР BSPP н/ж сталь AISI304 90° Class 150 3/8" (29202976)

Ціна:

48 ₴/шт.

Бренд:

Інше

Внутрішній діаметр:

10 мм

Гарантія:

12 міс.

Діаметр труби:

10 мм

Зовнішній діаметр:

17.2 мм

Країна-виробник:

Китай

Модель:

Косинець різьбовий нержавіючий DN10 (3/8") ЗВ – це литий з'єднувальний фітинг, також відомий як "папа-мама" або "Street Elbow", призначений для зміни напрямку трубопроводу на 90°. Виготовляється з нержавіючої сталі марки AISI 304. Технічні характеристики Номінальний діаметр (DN/Ду): DN10 або Ду 10, що відповідає 3/8 дюйма. Номінальний тиск (PN): Class 150. Такі фітинги призначені для систем з низьким робочим тиском, максимальне значення якого становить до 150 PSI (приблизно 10 Бар). Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8). Тип з'єднання: Різьбове, з одного боку зовнішня різьба (З), з іншого – внутрішня (В). Стандарт різьби – BSPP (G), британська стандартна трубна паралельна різьба. Кут вигину: 90°. Робоча температура: Від -20°C до +220°C. Стандарти виготовлення: Відповідає загальним нормам для різьбових фітингів, таким як ISO 4144. Синоніми та альтернативні назви Відвід папа-мама: Технічний термін, що точно описує наявність зовнішньої та внутрішньої різьби для прямого з'єднання. Кутик ЗВ (зовнішня-внутрішня): Професійне скорочення, що вказує на тип різьбового з'єднання. Коліно 90 градусів: Загальновживана назва для фітингів, що змінюють напрямок потоку на прямий кут. Street Elbow: Широко використовуваний у професійному середовищі англомовний термін для позначення відводів з комбінованою різьбою (зовнішня/внутрішня). Фітинг кутовий різьбовий: Загальне технічне найменування, що описує форму та спосіб монтажу виробу. Переваги косинця різьбового "папа-мама" Економія простору та комплектуючих: Комбінація зовнішньої та внутрішньої різьби дозволяє з'єднувати фітинг безпосередньо з іншою арматурою (наприклад, краном або клапаном) без використання додаткового ніпеля, що робить вузол компактнішим і дешевшим. Спрощення монтажу: Зменшує кількість різьбових з'єднань у вузлі, що знижує трудовитрати та потенційну кількість місць для витоків. Висока механічна міцність: Лита конструкція з нержавіючої сталі забезпечує чудову стійкість до механічних навантажень та вібрацій. Універсальність та сумісність: Стандартна різьба BSPP забезпечує повну сумісність з більшістю труб, фітингів та запірної арматури на ринку. Можливість багаторазового використання: Різьбове з'єднання дозволяє легко демонтувати вузол для обслуговування або модифікації системи без пошкодження фітинга. Надійна герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) створюється довговічне та повністю герметичне з'єднання. Області застосування Системи водопостачання та опалення Пневматичні та гідравлічні системи Харчова та фармацевтична промисловість Хімічна та нафтогазова промисловість (для ліній з низьким тиском) Промислове обладнання та технологічні лінії Суднобудування та протипожежні системи Лабораторне обладнання та машинобудування Переваги нержавіючої сталі Висока корозійна стійкість: Сталь AISI 304 ефективно протистоїть корозії в контакті з водою, парою, харчовими кислотами та багатьма хімічними реагентами. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідної системи, значно перевершуючи аналоги з латуні або чавуну. Гігієнічність та екологічна безпека: Матеріал є хімічно інертним, не впливає на склад робочого середовища, що є критично важливим для харчових та питних систем. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур. Міцність при високому тиску: Здатна витримувати робочий тиск та гідравлічні удари в межах номінальних значень. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну служби. Варіанти здешевлення та їхні наслідки Використання сталі AISI 201: Заміна на дешевшу марку з низьким вмістом нікелю. Наслідки: різке зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби. Зменшення товщини стінок: Виробництво фітингів з тоншими стінками, ніж вимагають стандарти. Наслідки: зниження механічної міцності, падіння максимального робочого тиску, ризик деформації або руйнування. Неякісна різьба: Відхилення від геометрії стандарту BSPP. Наслідки: неможливість створити герметичне з'єднання, ризик зриву різьби при затягуванні, протікання. Відсутність фінішної обробки: Пропуск етапу пасивації поверхні. Наслідки: наявність мікрозабруднень та внутрішніх напружень, що знижує загальну корозійну стійкість виробу. Монтаж та експлуатація Рекомендації щодо монтажу: Ущільнення з'єднань: Обов'язково використовуйте якісний ущільнювальний матеріал (наприклад, тефлонову стрічку ФУМ або анаеробний герметик) на зовнішній різьбі для забезпечення герметичності. Правильне затягування: Затягуйте фітинг за допомогою відповідного ключа, прикладаючи помірне зусилля, щоб не пошкодити різьбу. Чистота різьби: Перед монтажем переконайтеся, що на різьбі немає бруду, піску чи металевої стружки. Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні навантаження від трубопроводу. Промивання системи: Після складання рекомендується промити трубопровід для видалення залишків ущільнювача та іншого сміття. Рекомендації щодо експлуатації: Дотримання параметрів: Не використовуйте фітинг у системах, де тиск і температура перевищують Class 150 та 220°C. Сумісність із середовищем: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Періодичний огляд: Регулярно перевіряйте вузол на предмет протікань, особливо в системах з вібрацією або частими температурними циклами. Можливі ризики та обмеження Неправильний вибір матеріалу: Сталь AISI 304 не призначена для роботи з хлоридами, морською водою та сильними кислотами. Перевищення робочих параметрів: Експлуатація за межами Class 150 може призвести до деформації або руйнування фітинга. Гальванічна корозія: Виникає при прямому контакті з фітингами з вуглецевої сталі у вологому середовищі. Неякісний монтаж: Надмірне зусилля при затягуванні може зірвати різьбу, а недостатнє — стати причиною витоку. Замерзання робочого середовища: Лід, що утворюється всередині, може розірвати корпус фітинга через розширення.

Робоча температура:

300

Розмір різьби:

3/8 дюйм

Розмірність:

Ду 10 (3/8")

Тип з'єднання фітингів:

різьба

Тип з'єднання, різьба:

внутрішня-зовнішня

Тип матеріалу фітингів:

нержавіюча сталь

Тип фітинга:

відвід

Додаткова інформація

Країна реєстрації бренду:

Китай
