Модуль реле 1-канальний 5 В для ESP8266 ESP-01S

Модуль реле 1-канальний 5 В для ESP8266 ESP-01S використовується для комутації електричних ланцюгів з великим робочим струмом.

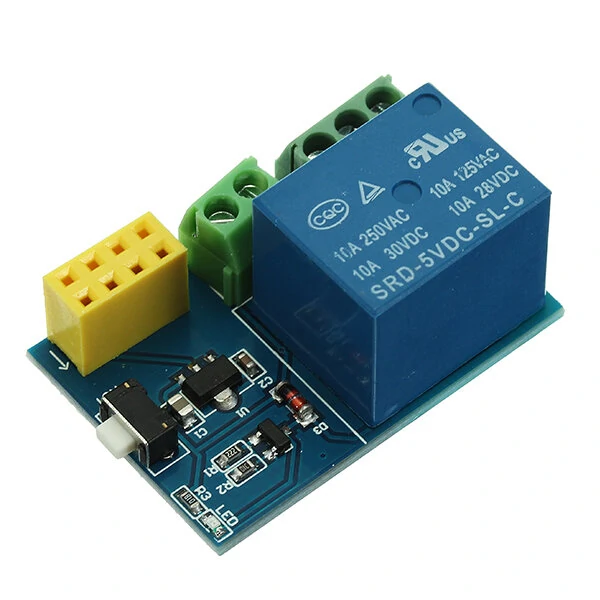

Для використання релейного модуля потрібно підключити його до контролера сімейства ESP-01. Контролер підключається до 8-піновий гнізда, яке позначено жовтим кольором. Напрямок установки контролера вказано на корпусі релейного модуля піктограмою стрілки. Оскільки релейний модуль використовує тільки один цифровий вхід контролера, то другий цифровий вхід буде доступний іншої периферії «сквозняком» через плату модуля.
Релейний модуль спрацьовує від керуючого сигналу значенням 3,3 В, який подається від контролера. Керуючий сигнал повинен подаватися через цифровий висновок контролера.
Позначення контактів реле підписано на корпусі модуля NO, NC, COM. Без впливу керуючого сигналу реле буде перебувати в нормально закритому стані (замкнуті NC-COM). При подачі керуючого сигналу реле переходить в нормально відкритий стан (замкнуті NO-COM) і починає горіти індикатор роботи реле. Реле буде перебувати в нормально відкритому стані до тих пір, поки подається керуючий сигнал. Таким чином, за допомогою модуля можна виконувати завдання як на замикання ланцюга при подачі керуючого сигналу, так і на розмикання ланцюга, а також обидва завдання. Логічна і силова частина модуля не мають оптичної розв'язки.
На платі модуля є кнопка, позначена RST. Вона використовується для перезавантаження мікроконтролера.
Харчування релейного модуля здійснюється від зовнішнього джерела живлення. Напруга живлення модуля становить 5 В. Харчування релейного модуля підключається до контактів, позначених 5V і GND.

Характеристики:

сумісність з контролерами: сімейства ESP-01;
робочий струм реле: 15 - 20 мА;
напруга живлення: 5 В;
значення керуючого сигналу: 3,3 В;
реле високого струму: SRD-5VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
габарити: 37 x 25 x 18 мм;
вага: 14 м
