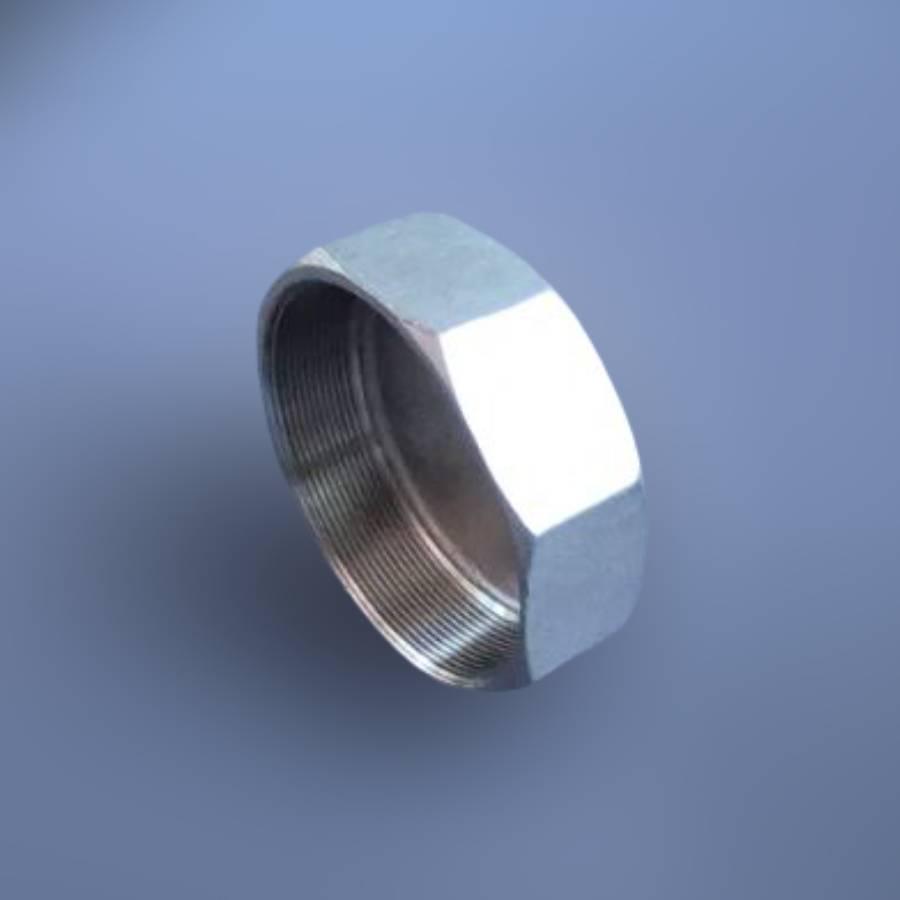

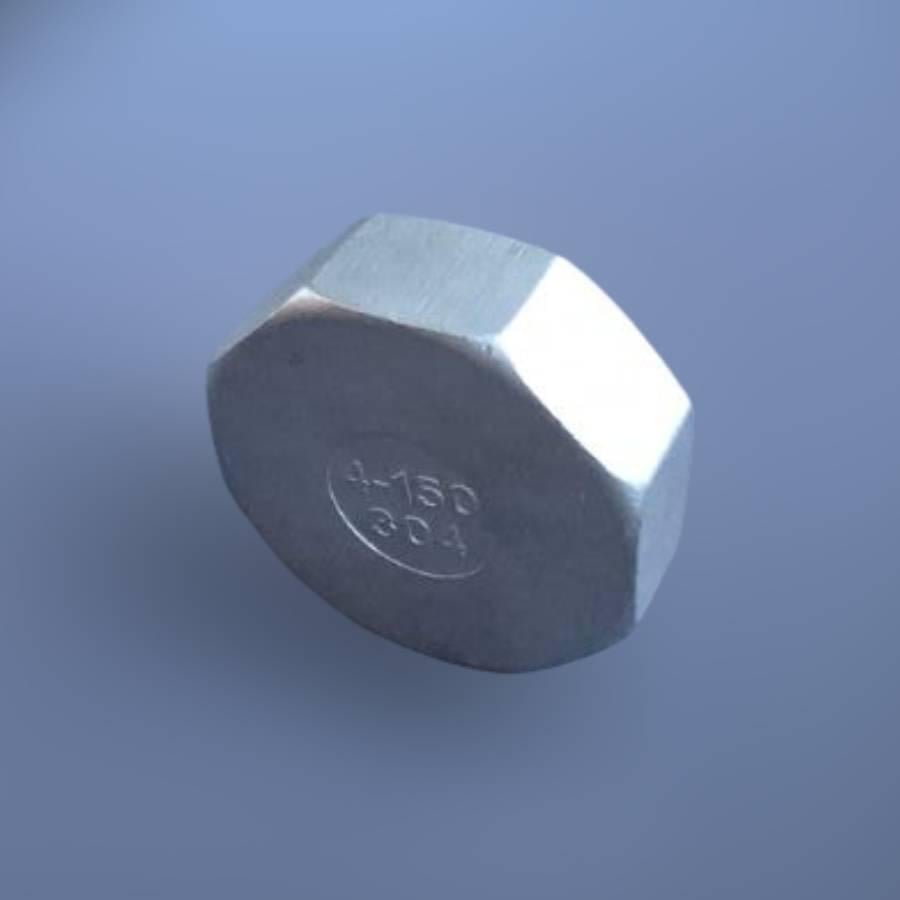

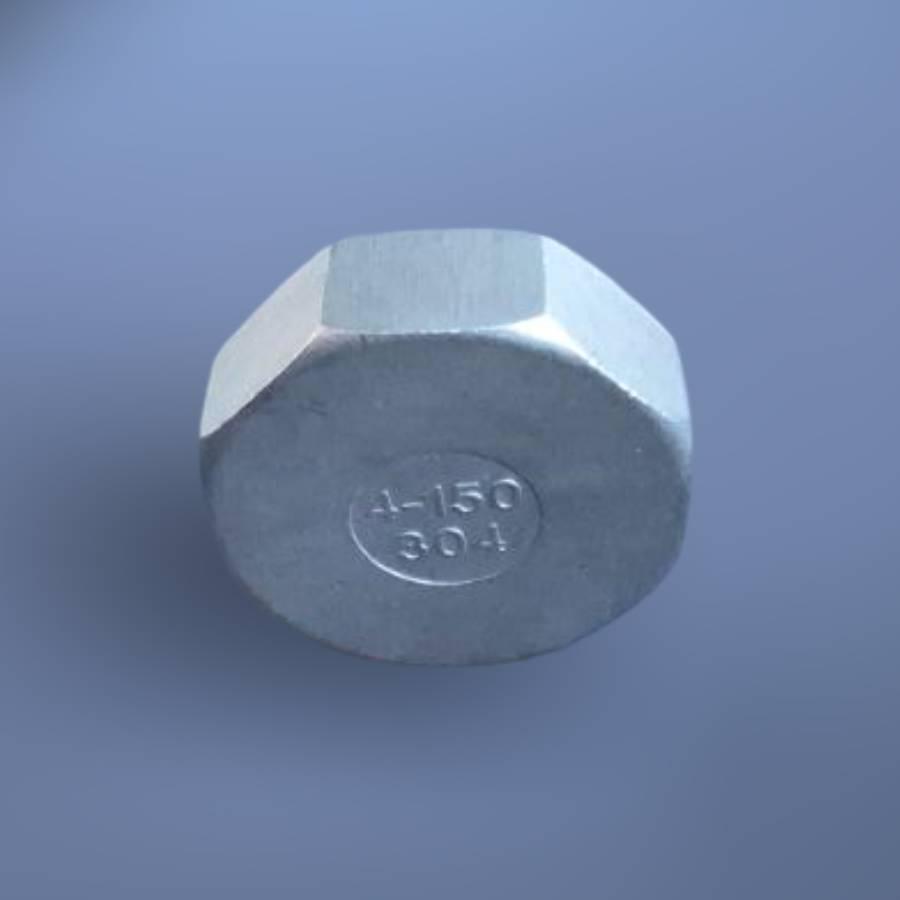

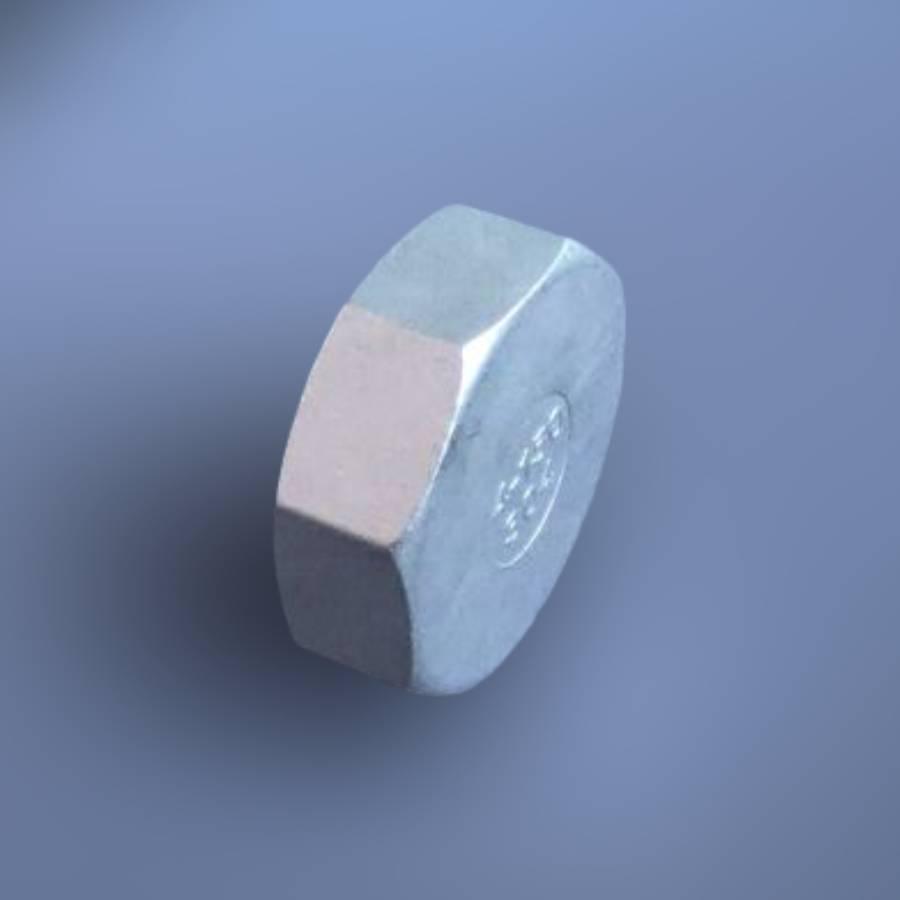

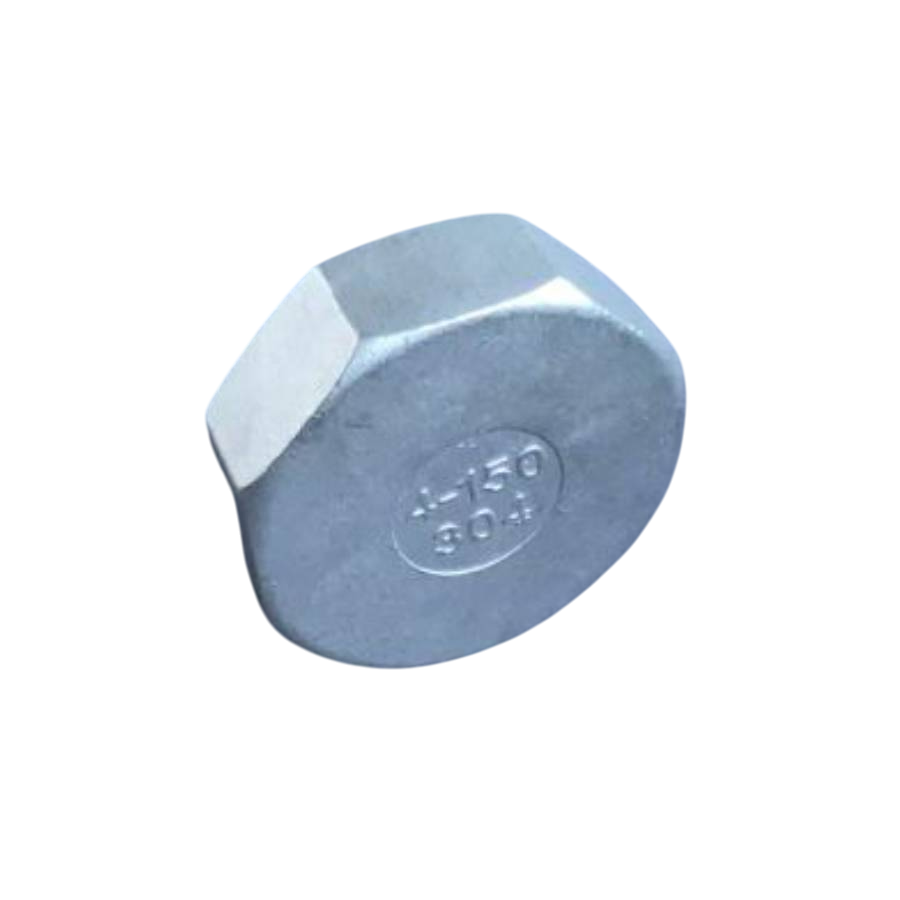

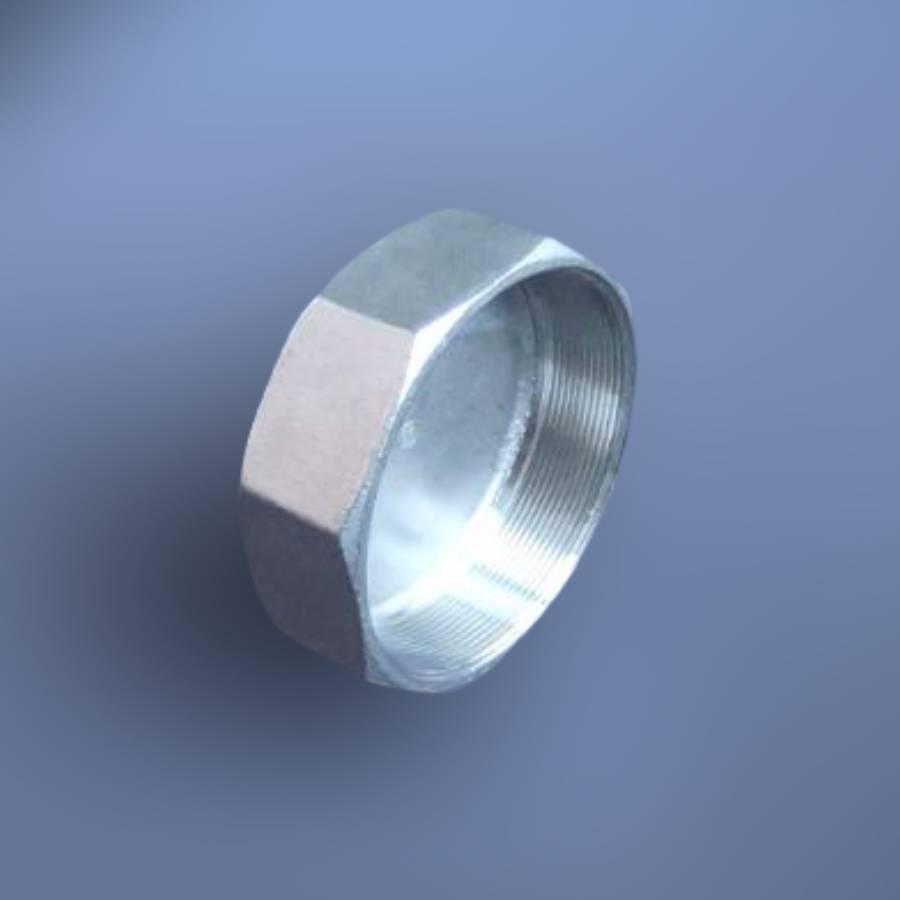

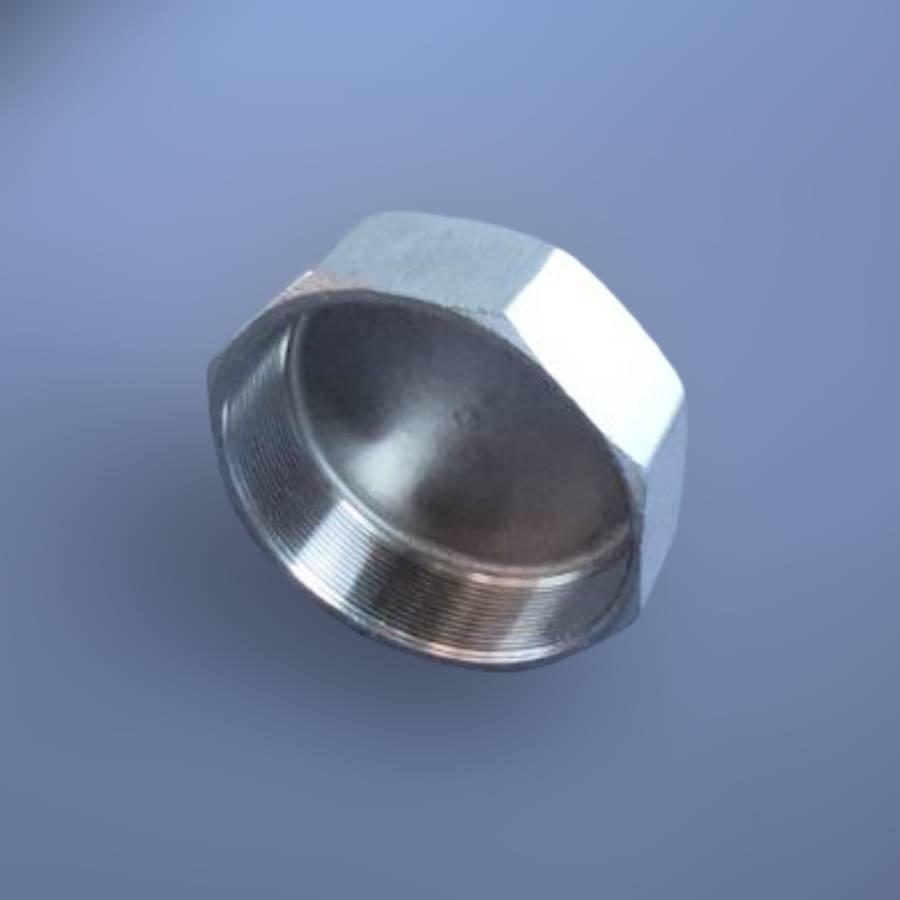

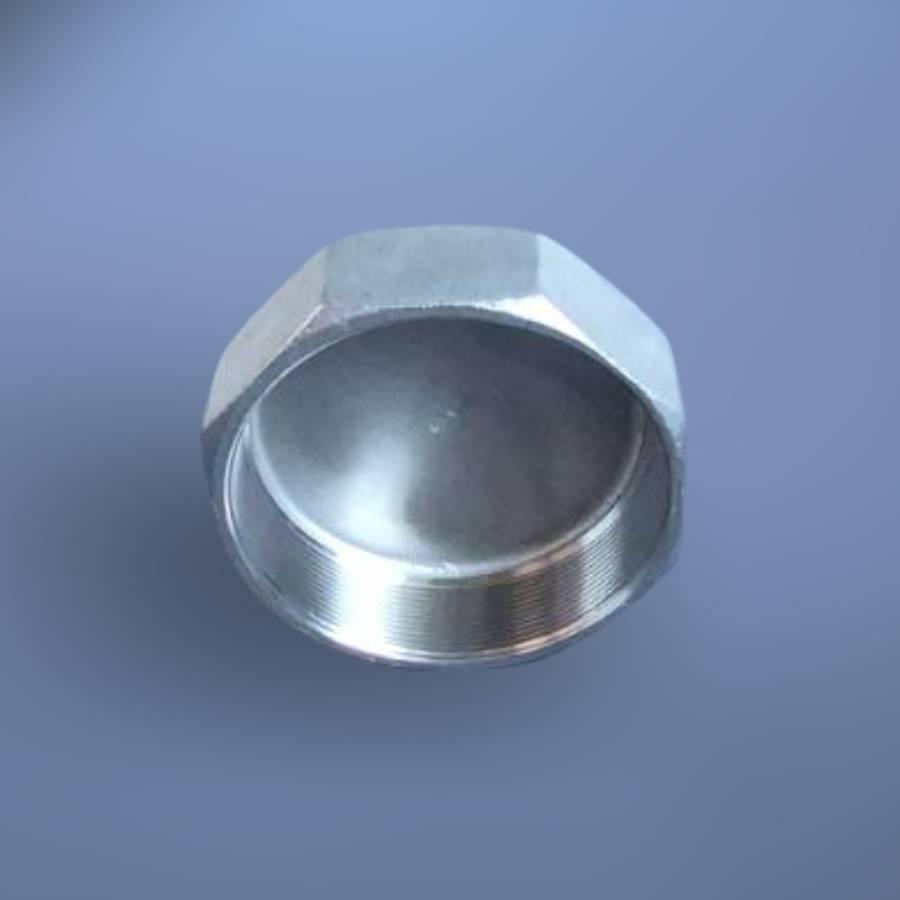

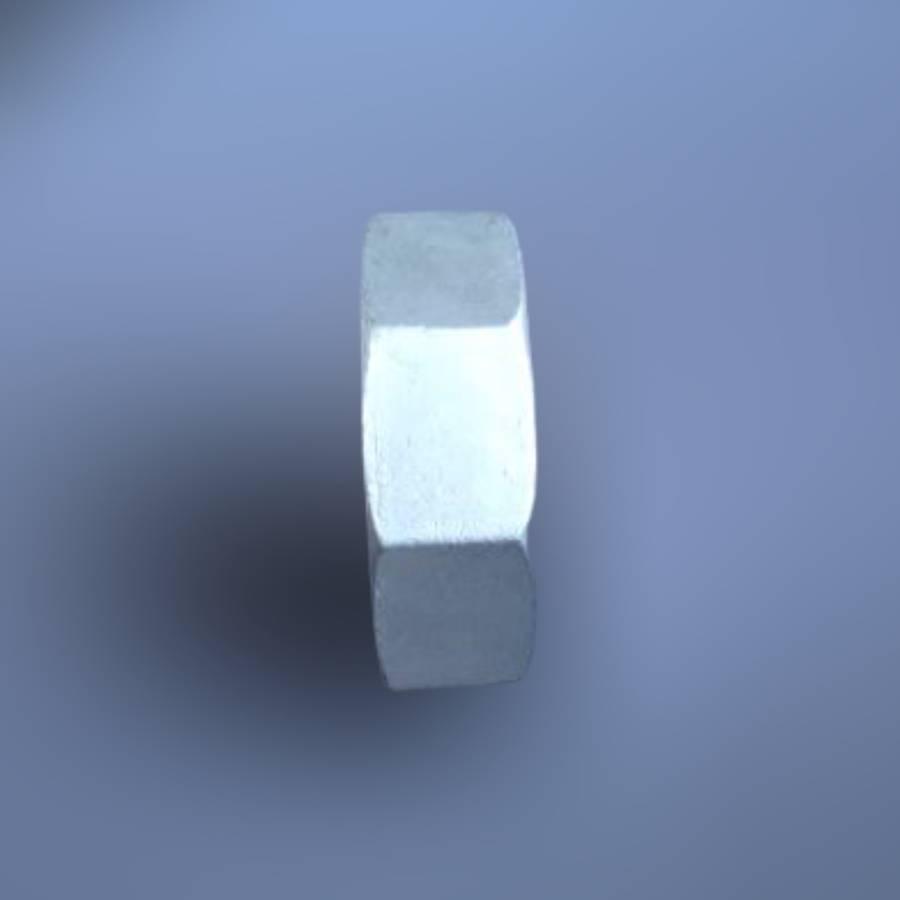

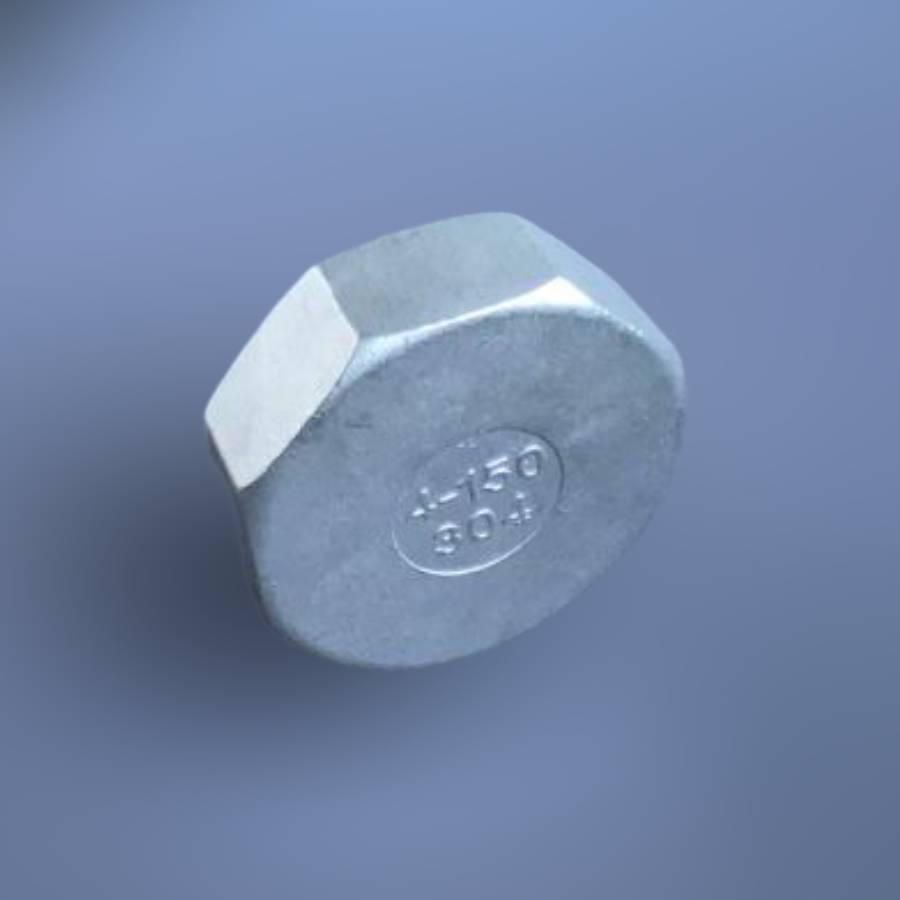

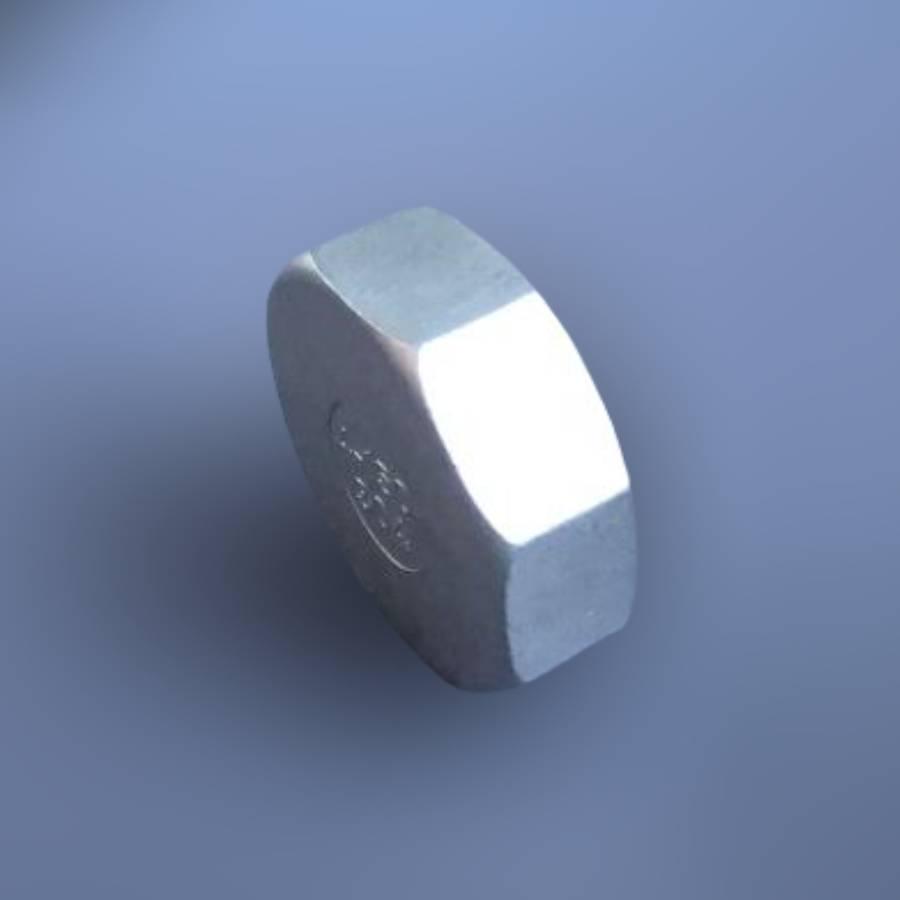

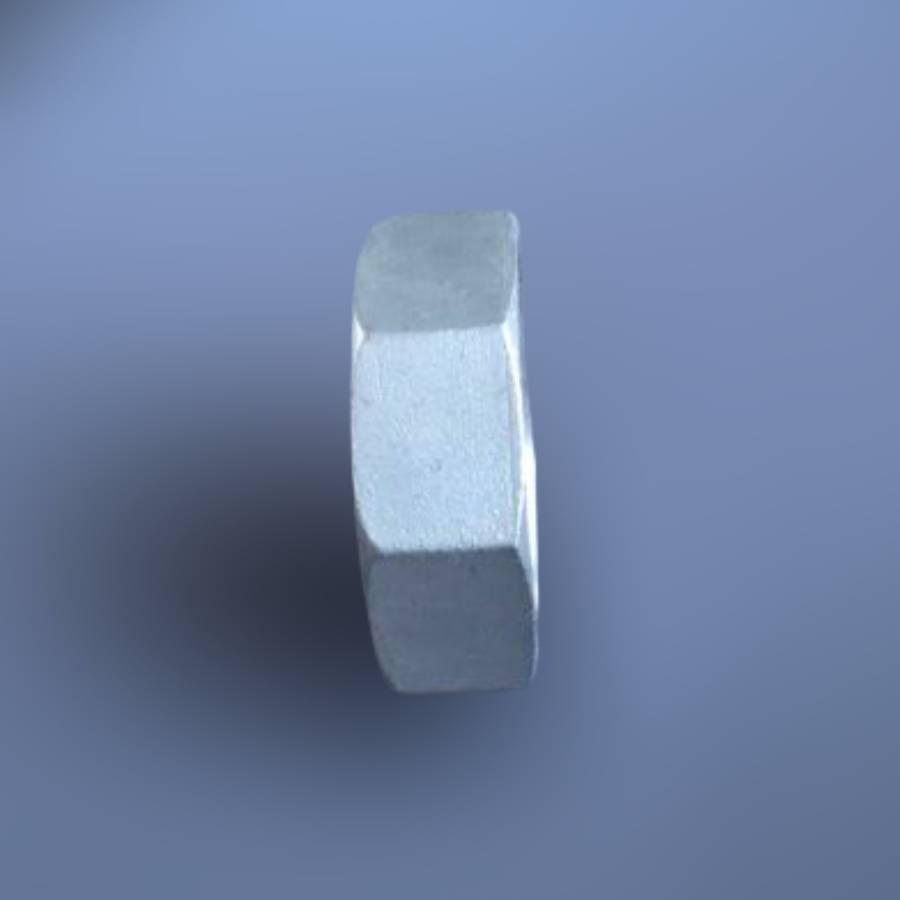

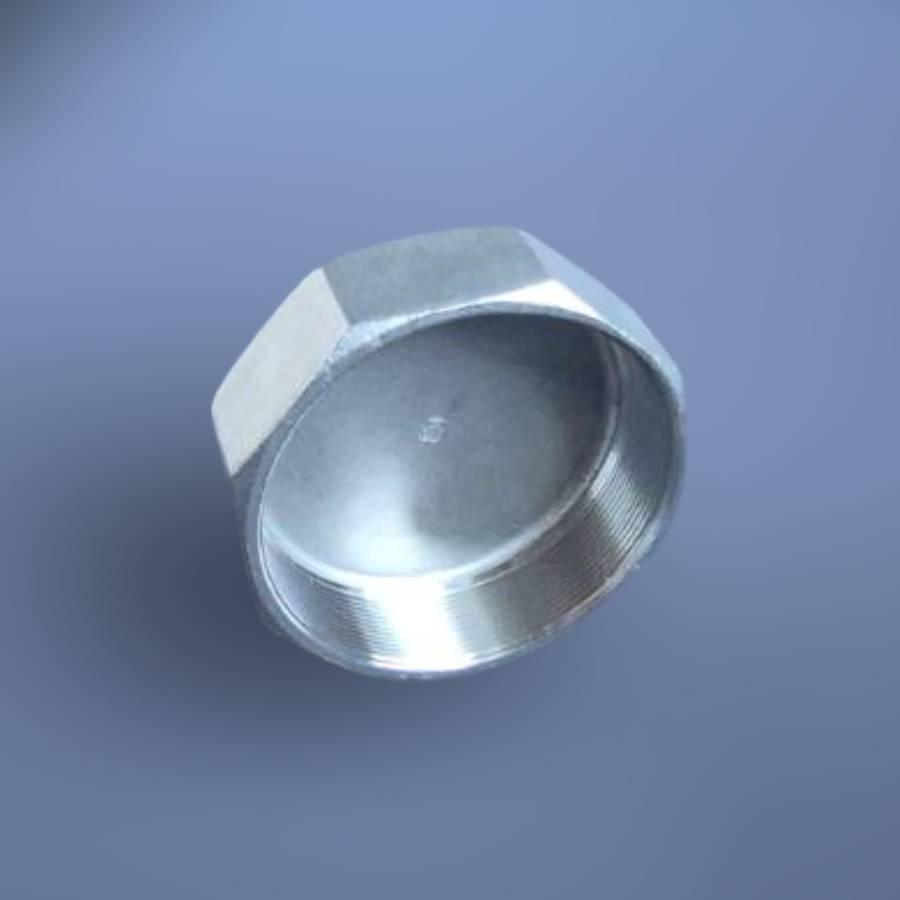

Заглушка восьмигранна DN100 BSPP н/ж сталь AISI304 Class-150 внутрішня різьба 4" (29203214)

Заглушка нержавіюча DN100 (4") з внутрішньою різьбою BSPP - це різьбовий фітинг, призначений для надійного та герметичного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики Номінальний діаметр (DN/Ду): DN100, що відповідає 4 дюймам. Номінальний тиск (PN): Class 150 (розраховано на тиск до 1.6 МПа або 16 бар). Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10). Тип з'єднання: Різьбове, внутрішня трубна циліндрична різьба стандарту BSPP (G). Робоча температура: Діапазон від -40°С до +220°С, залежно від використовуваного ущільнювального матеріалу. Виконання: Восьмигранна форма під стандартний гайковий ключ для зручності монтажу. Стандарти: Виготовлено відповідно до стандартів ISO 4144, EN 10241, DIN 2987. Синоніми та альтернативні назви

• Пробка різьбова: Технічно коректна назва, що часто використовується як синонім для заглушок із внутрішньою та зовнішньою різьбою.
• Ковпак різьбовий: Поширена назва, що описує форму фітинга, який "накриває" трубу.
• Фітинг-заглушка: Загальний технічний термін, що підкреслює приналежність виробу до класу з'єднувальних деталей трубопроводу.
• Заглушка під ключ: Професійний сленг, що вказує на наявність восьмигранної або шестигранної форми для зручного затягування інструментом.
• Заглушка з внутрішньою різьбою: Детальний технічний опис, що точно вказує на тип різьбового з'єднання.
• Глухий фітинг: Сленгова назва, яка прямо вказує на функцію повного перекриття потоку.

Переваги різьбової заглушки Надійна герметизація: Забезпечує повне та герметичне закриття кінця трубопровідної лінії при правильному монтажі з ущільнювачем. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє швидко встановлювати та знімати заглушку за допомогою стандартного інструменту, без необхідності зварювання. Багаторазове використання: Фітинг можна використовувати повторно після демонтажу, що робить його економічно вигідним рішенням для тимчасового перекриття. Висока механічна міцність: Суцільнолита конструкція з нержавіючої сталі забезпечує стійкість до механічних пошкоджень. Універсальність: Стандартна трубна різьба BSPP забезпечує сумісність з більшістю видів труб та фітингів. Компактні розміри: Не займає багато місця та не ускладнює конструкцію трубопроводу. Галузі застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, кислотних та лужних розчинів. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть. Гігієнічність та екологічна безпека: Нержавіюча сталь є інертним матеріалом, що не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної промисловості. Стійкість до температур: Зберігає міцність як за низьких, так і за високих температур. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації. Естетичний зовнішній вигляд: Вироби мають гладку, привабливу поверхню та не потребують додаткового покриття. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки. Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (AISI 201): Замість AISI 304 можуть застосовуватися дешевші марки з низьким вмістом нікелю. Наслідки: значне зниження корозійної стійкості, поява іржі вже за кілька місяців, особливо у вологому середовищі.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками знижує витрату матеріалу. Наслідки: падіння механічної міцності, зниження максимального робочого тиску, високий ризик тріщин під час монтажу або гідроудару.
• Порушення геометрії різьби: Недотримання стандартів при нарізанні різьби BSPP для економії часу. Наслідки: неможливість створення герметичного з'єднання, зрив різьби при затягуванні, необхідність застосування надмірної кількості ущільнювача.
• Використання круглої форми замість восьмигранної: Відмова від фрезерування граней під ключ здешевлює виробництво. Наслідки: значне ускладнення монтажу, необхідність використання газового ключа, який може пошкодити поверхню фітинга.

Монтаж та експлуатація Рекомендації щодо монтажу Підготовка різьби: Перед монтажем переконайтеся, що різьба на трубі та фітингу чиста, без задирок та пошкоджень. Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте відповідний ущільнювальний матеріал, наприклад, стрічку ФУМ (PTFE) або анаеробний герметик, сумісний з нержавіючою сталлю. Затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля. Уникайте надмірного затягування, щоб не пошкодити різьбу. Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на фітинг. Рекомендації щодо експлуатації Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури, встановлені для даного фітинга. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах із частими перепадами температури та тиску. Можливі ризики та обмеження Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з висококонцентрованими кислотами (наприклад, сірчаною) та хлоридними середовищами, де потрібна AISI 316. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування фітинга. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути електрохімічна корозія. Несумісність різьб: Спроба з'єднати різьбу BSPP з конічною різьбою (наприклад, NPT або BSPT) без спеціальних перехідників призведе до негерметичного з'єднання. Замерзання робочого середовища: Якщо в системі залишається вода, її замерзання може призвести до розриву заглушки через розширення льоду.
