Трифазне реле перемикання фаз Samwha 63А 380 В (ATR-63)

Даний товар не підлягає довготривалому гарантійному обслуговуванню. У випадках несправності, ви можете обміняти або повернути товар протягом 14 днів після отримання.

Автоматичне реле перемикання фаз 63А Samwha-Dsp, ATR-63

Реле автоматичного перемикання фаз ATR призначене для перемикання фази несправності на нормальну фазу від помилок, які можуть виникнути через високу та низьку напругу мережі.

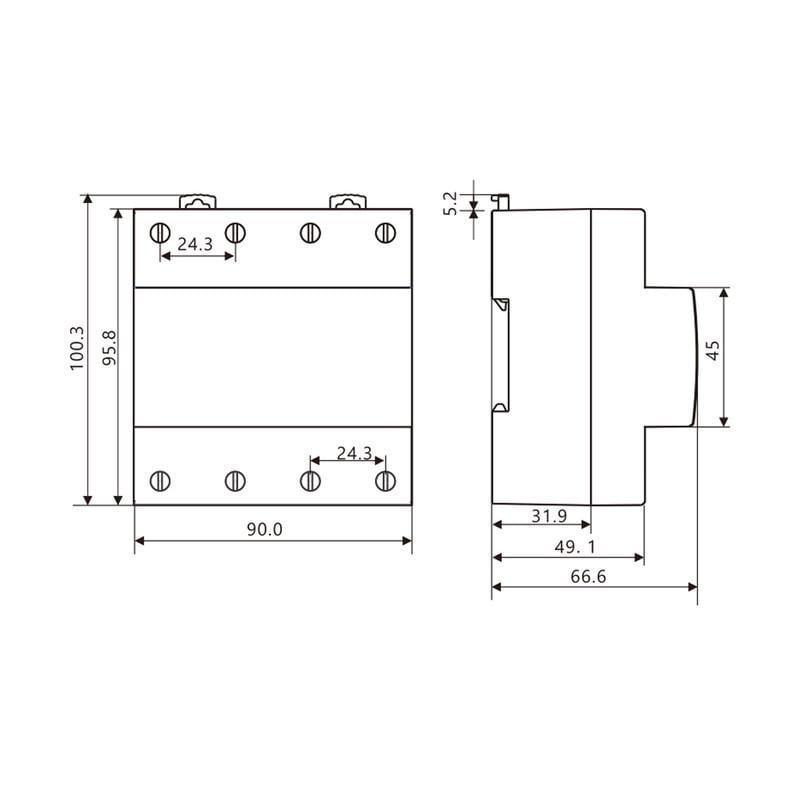

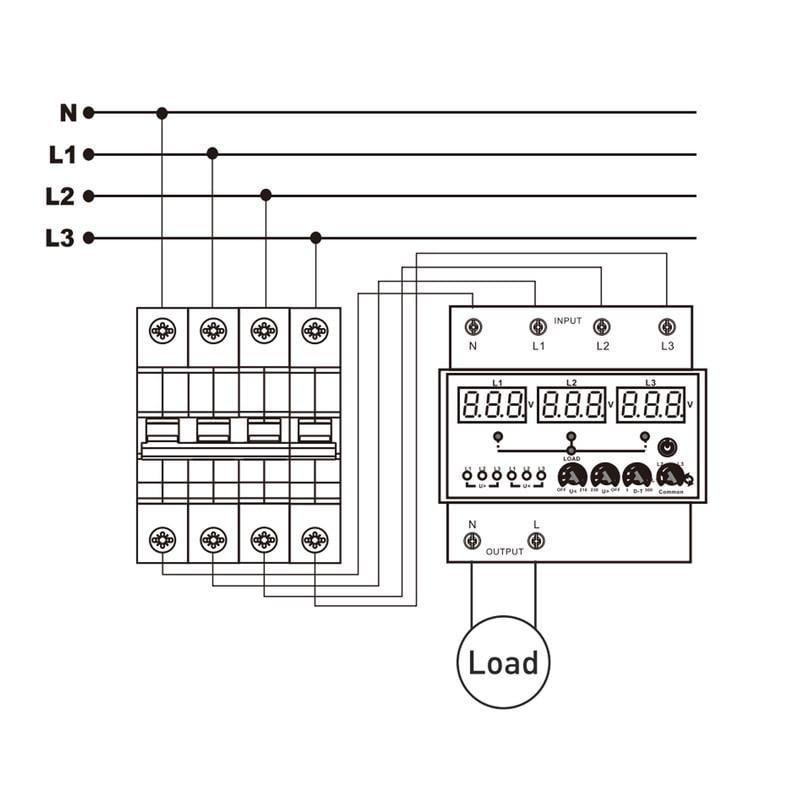

Виконайте підключення пристрою відповідно до типу підключення. В іншому випадку пристрій може бути пошкоджено. Відрегулюйте налаштування високої та низької напруги відповідно до значень напруги навантаження, яке ви будете використовувати.

Стан помилки високої напруги: якщо значення напруги використовуваної фази перевищує встановлені значення високої напруги, пристрій чекає протягом 3 секунд (фіксовано), потім пристрій знеструмлює реле, загоряється світлодіод V>, що відображається на екрані значення високої напруги блимає протягом усього періоду помилки.

Пристрій очікує встановленого часу D-T для перемикання на іншу нормальну фазу і включає реле. Стан помилки низької напруги: якщо значення напруги фази, що використовується нижче встановлених значень низької напруги, пристрій чекає протягом 3 секунд (фіксовано), потім пристрій знеструмлює реле, загоряється світлодіод V<, відображуване на екрані значення низької напруги блимає протягом усього періоду помилки. br/>Пристрій очікує встановленого часу D-T для перемикання на іншу нормальну фазу і включає реле. Загальні налаштування фази: при встановленні на циклічний режим поточна фаза зберігається, коли поточна фаза не є несправною. При відмові поточної фази переключитися на наступну справну фазу і утримувати.

Дисплей і кнопки:

1-низька напруга ручка налаштування

2-висока напруга ручка налаштування

3-затримка перемикання ручка налаштування

4-загальна фаза ручка налаштування

5-кнопка ручного увімкнення/вимкнення:

Для закриття виходу пристрою. У цьому стані на екрані з'явиться ""вимкнено"", і пристрій не може бути автоматично переключений. Натисніть цю кнопку ще раз, щоб знову увімкнути вхід пристрою. Дисплей з 6 напругою:

Група відображення: під час нормальної роботи тут відображається значення вхідної напруги, екран постійно загоряється, коли не перебуває в стані помилки, дисплей блимає чохол помилки ( висока або низька напруга).

7-світлодіоди:

L1 (U>): спалахує, коли фаза L1 має несправність високої напруги.

L2 (U>): спалахує, коли фаза L2 має несправність високої напруги.

L3 (U>): спалахує, коли фаза L3 має несправність високої напруги.

L1 (U<): спалахує, коли фаза L1 має несправність низької напруги.

L2 ( U<): спалахує, коли фаза L2 має несправність низької напруги.

L3 (U<): спалахує, коли фаза L3 має несправність низької напруги.

Робочий процес:

Приклад: Встановіть для значення низької напруги (U<) значення 160V, значення високої напруги (U>) значення 260V, час затримки перемикання становить 5 секунд. Встановіть загальний цикл. Підключайте пристрій відповідно до типу підключення. L1-безвідмовне та живильне реле, світлодіод включається, вихідний світлодіод включається. Коли напруга L1 нижче 160V, затримка становить 3 секунди (фіксована), відключіть фазу L1 і (L1 U<) світлодіод помилки включається, увімкніть безвідмовну фазу L2 після затримки D-T (5 сек.), потім вмикається, і вихідний світлодіод вмикається. Коли напруга L2 перевищує 260V, затримка становить 3 секунди (фіксована), відключіть фазу L2 і (L2 U>) світлодіод помилки включається, увімкніть безвідмовну фазу L3 після затримки D-T (5 сек.), потім вмикається, і вихідний світлодіод вмикається. Коли напруга L3 перевищує 300V, затримка становить 3 секунди (фіксована), відключається фаза L3 та (L3 U>) світлодіод помилки включається. У цьому стані всі L1, L2 і L3 несправні, Вимкніть вихід, дочекайтеся повернення будь-якої однієї фази в нормальний стан, а потім знову увімкніть навантаження. пристрій у вологому приміщенні.

Увімкніть у складання вимикач та автоматичний вимикач.

Розташуйте вимикач та автоматичний вимикач поруч із пристроєм, оператор може легко дістатися.

Позначте вимикач та автоматичний вимикач як розмикаюче з'єднання для пристрою.
