Шаблон розмітки та встановлення дверних ручок MasterFOX (dp-33)

Шаблон розмітки та встановлення дверних ручок "MasterFOX" неймовірно зручний для швидкої, якісної розмітки та встановлення дверних ручок.

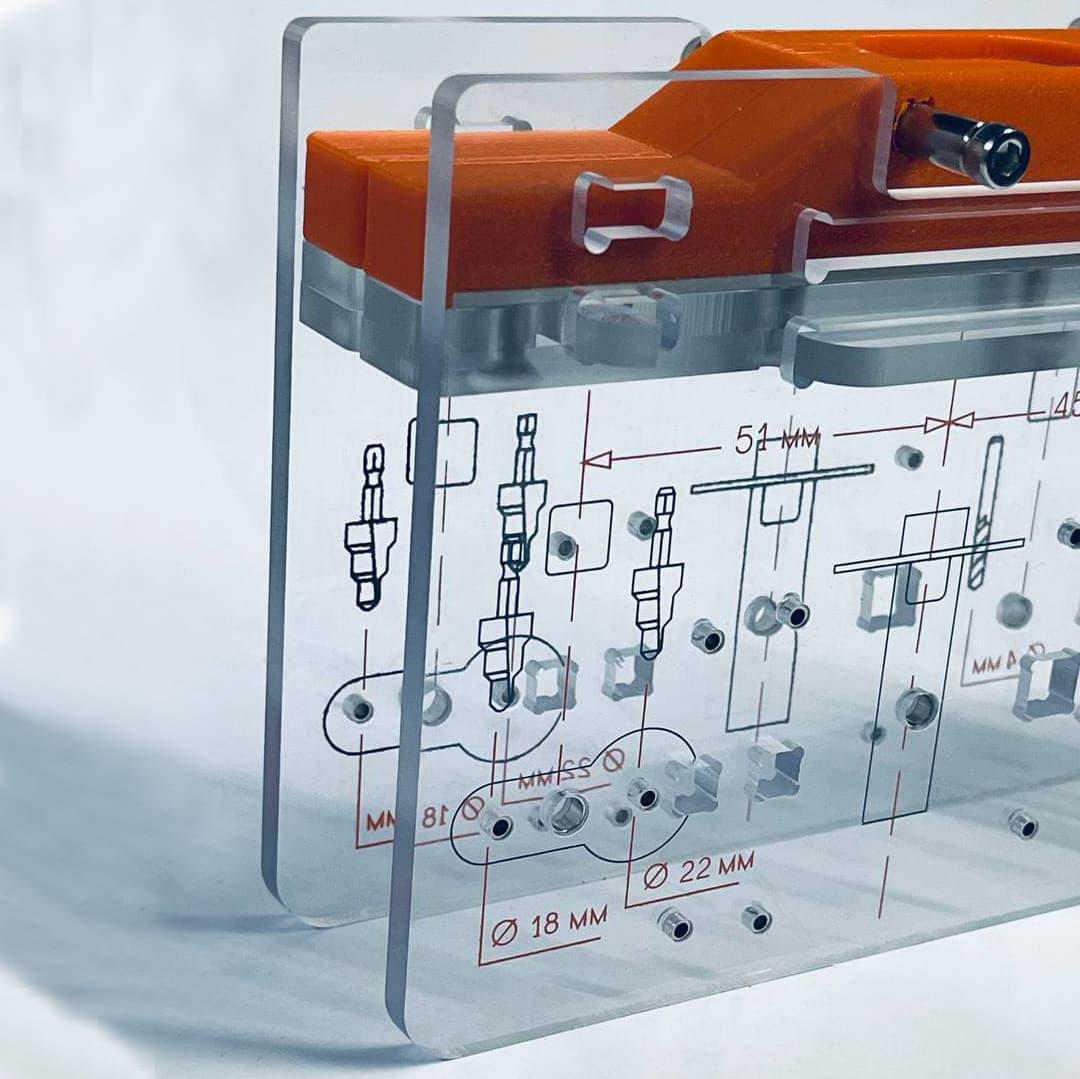

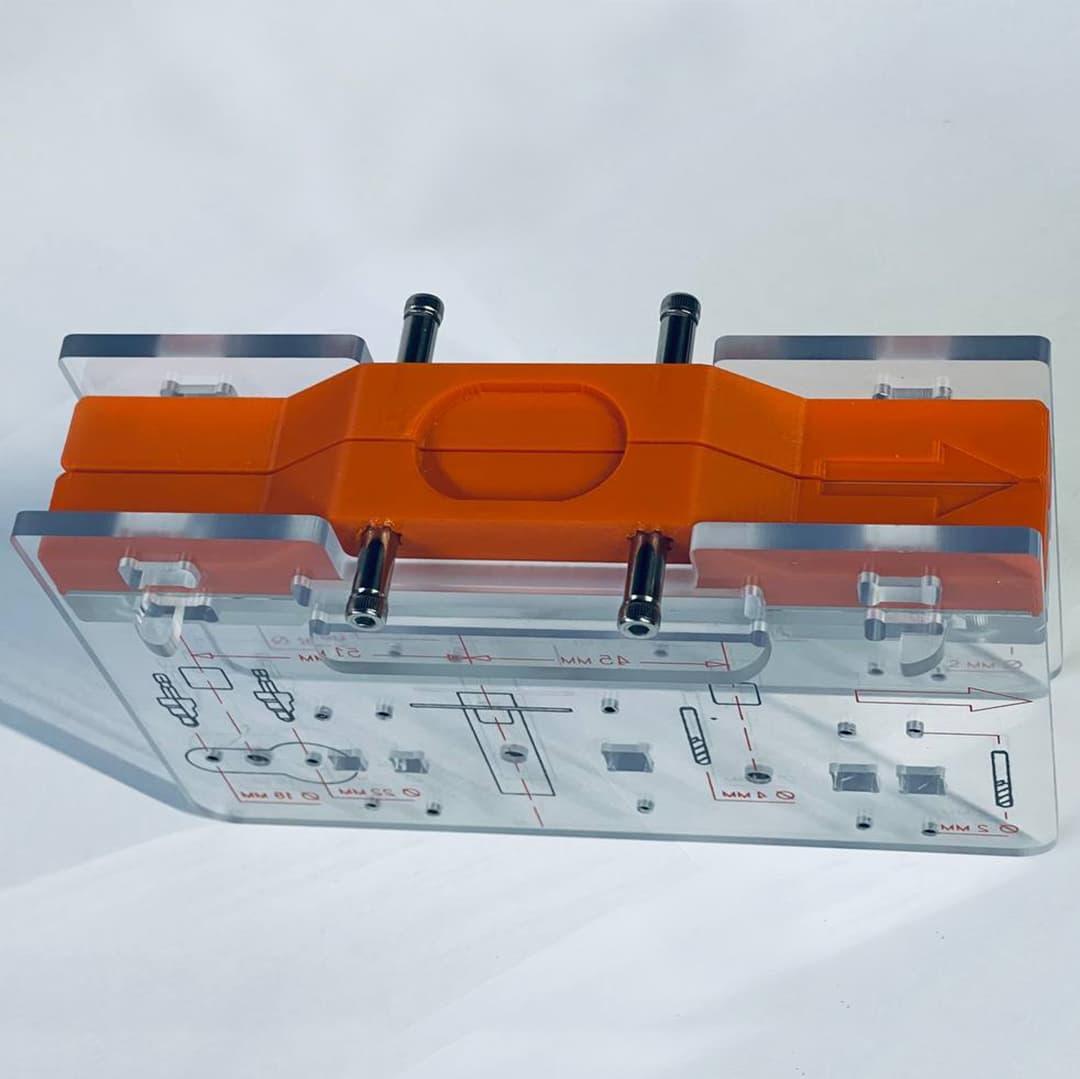

Шаблон виготовлений із прозорого, монолітного полікарбонату, прозорість якого допомагає побачити розмітку олівцем, та точно спозиціонувати на полотні. Металеві втулки запресовані в отвори для свердління дозволяють багаторазово використовувати шаблон, без втрати точності та якості. Шаблон можна використовувати на звичайному дверному полотні та на дверному полотні з наплавом.

Для полотна з наплавом, у шаблоні передбачена можливість перестебнути обидві карти шаблону на один ярус нижче, віджимаючи пластикові затискачі, зробити це дуже просто.

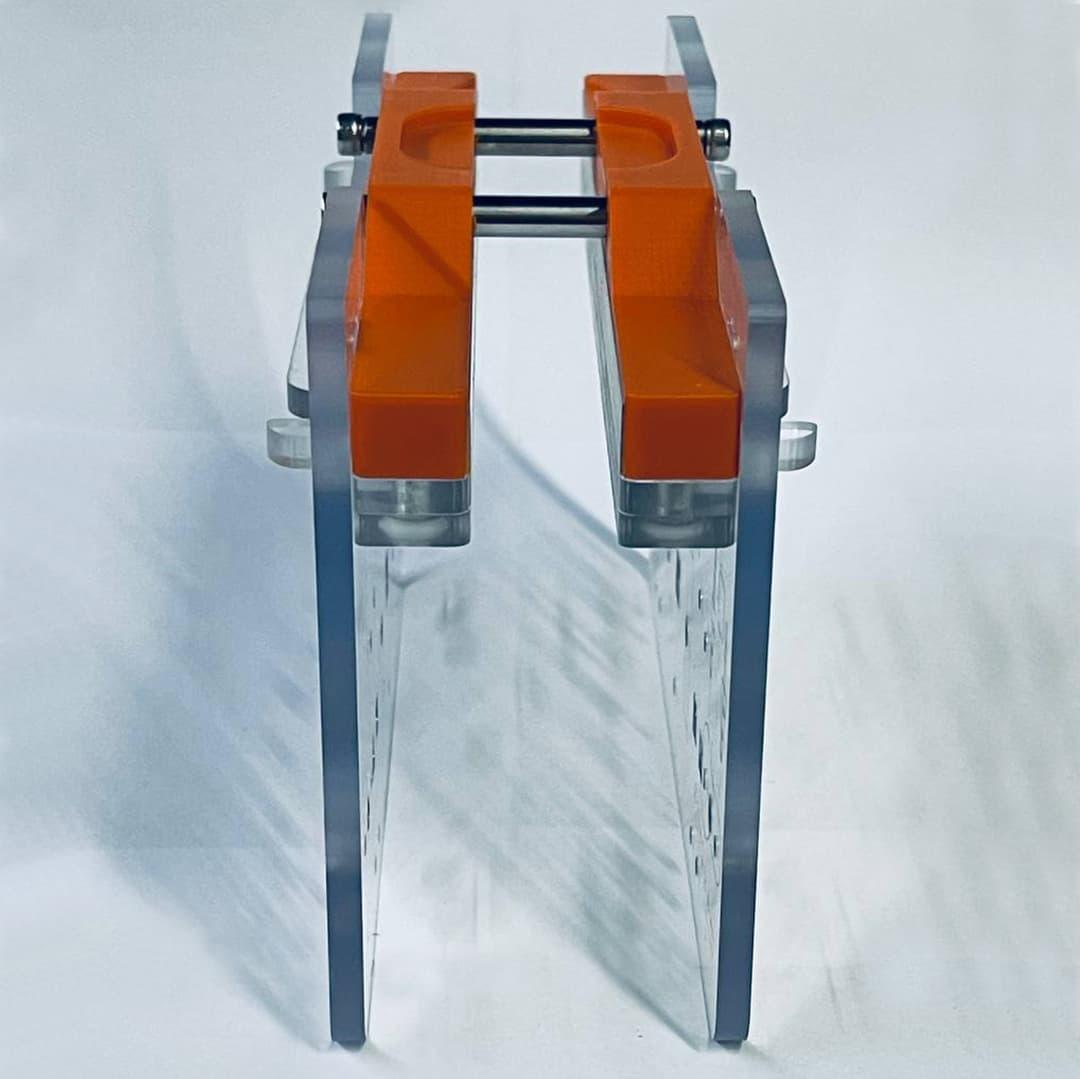

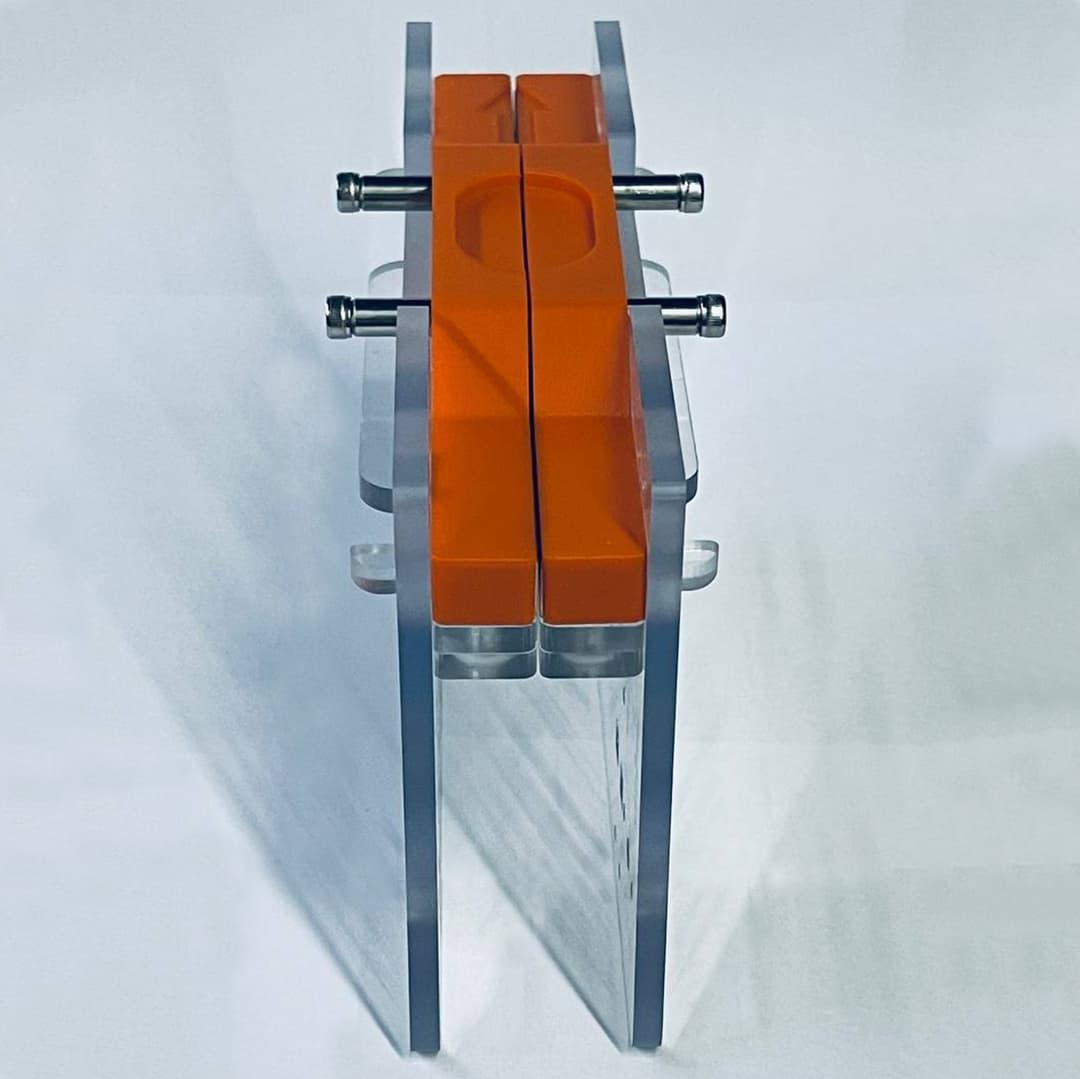

Карти шаблону зміщуються паралельно одна одній, уникаючи цим спотворення співвісності, затискаючи між собою полотно шириною від 30 до 55мм.

Починати необхідно із свердління отвору під квадратний стрижень. Для цього рекомендуємо використовувати свердло від 4 до 22мм. Або окремо свердло 4мм для початку розмітки, з продовженням свердління до потрібного діаметра, ступінчастим свердлом від 4 до 22мм.

Наступне свердління отворів для фіксації ручки необхідно проводити після ряду послідовних дій

1) посадки замка у підготовлене місце

2) встановлення шаблону

3) встановлення квадратного стрижня у квадратні отвори шаблону, на двох картах, крізь встановлений замок.

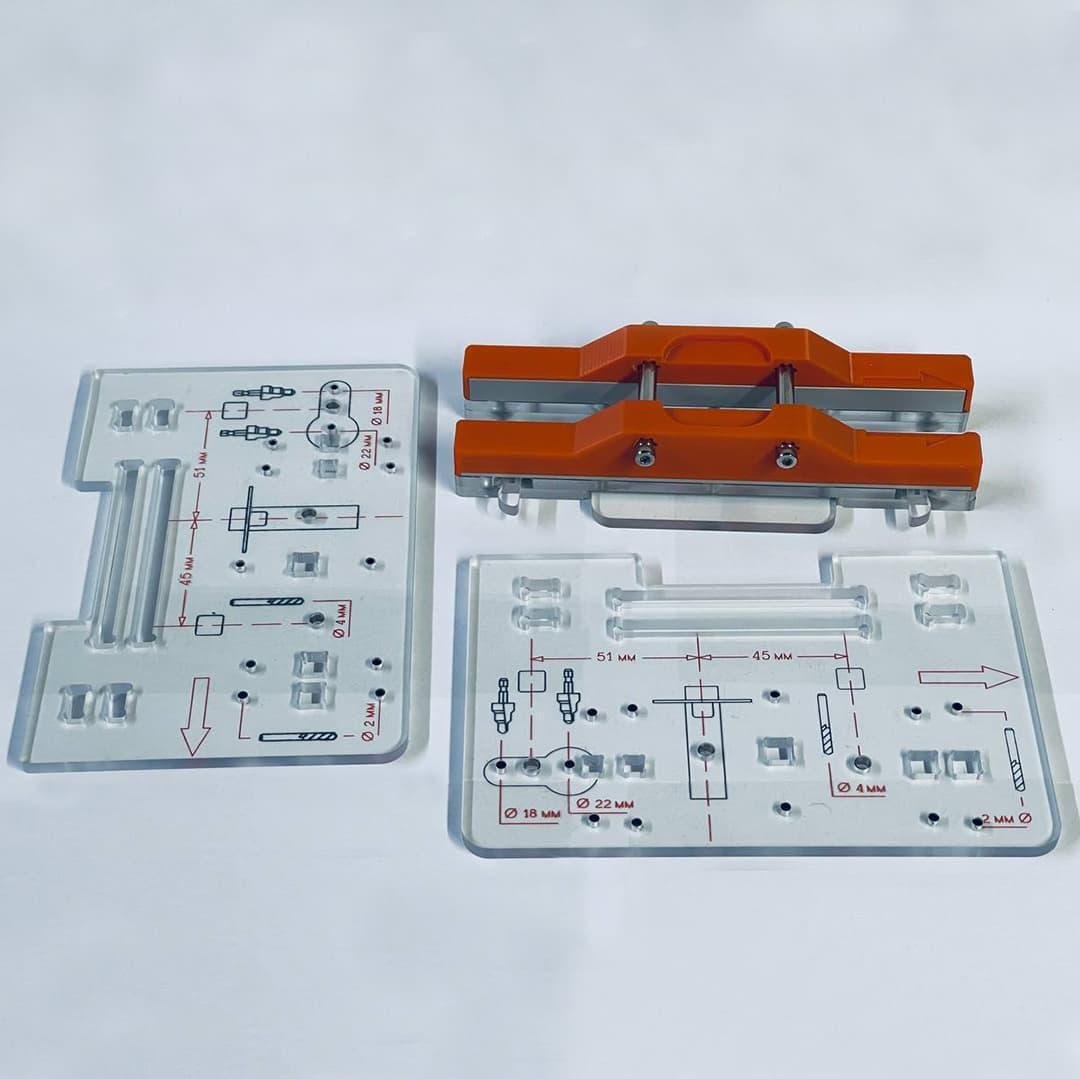

4) на картах шаблону, вгорі та внизу від квадратного отвору є два види рівновіддалених отворів, що мають міжосьові відстані 38 і 41мм.

Вибравши необхідні, свердлимо через металеві втулки 2мм свердлом на глибину шурупа з комплекту замка.

5) фіксуємо розетку, шурупами.

Правильна послідовність дій, що на довгий час забезпечить плавність руху ручки без "закусувань"

Якість, точність та швидкість дозволить майстру перейти зовсім на інший рівень.
