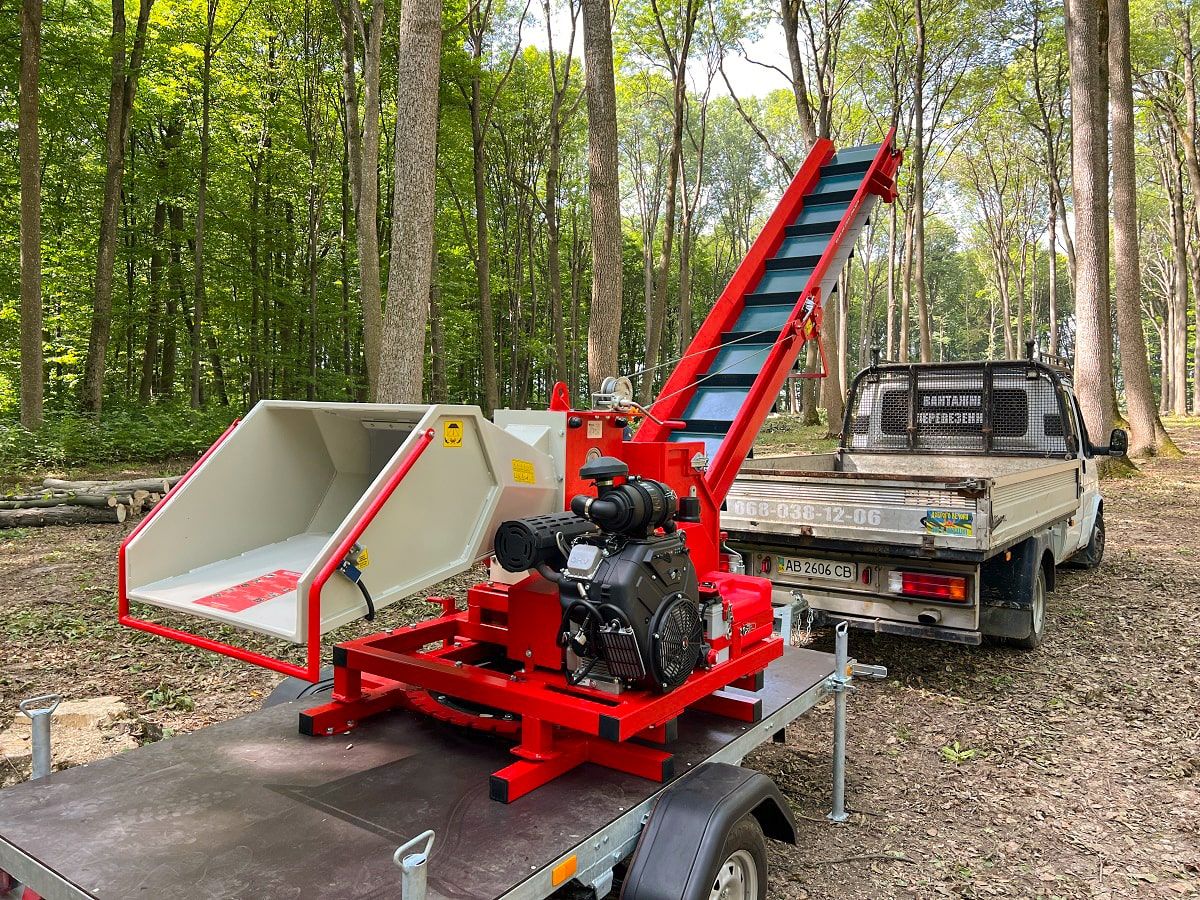

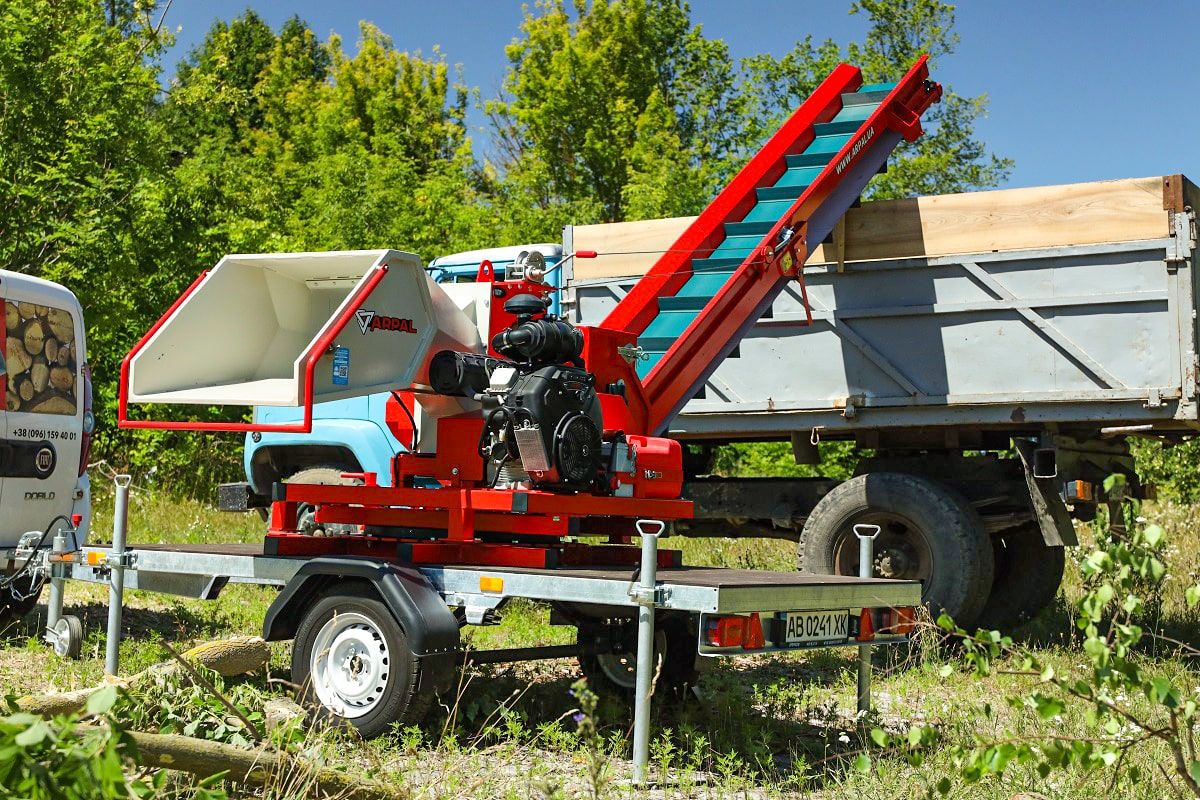

Подрібнювач гілок Arpal на шматки дров з бензиновим двигуном на причепі з поворотною платформою (АМ-200БД-К)

Короткий тезисний опис з ключовими перевагами

- Рубає гілки до 200 мм в діаметрі

- Поворотна плаформа на 360°

- Транспортер для подачі гілок на висоту до 3.5 метрів

- Конструкція відповідає стандартам безпеки ЄС

- Двигун та подрібнювач захищено від перевантажень з допомогою фрикційної муфти власного виробництва

- Продуктивність до 14 м³

- Зручна продумана конструкція. Для приведення в дію не потребує жодного стороннього інструменту

- Деталі виконанні на станках з ЧПК з ідеальною точністю

- Стійке до механічного впливу порошкове фарбування

- Термооброблені ножі з міцної сталі AISI 5140

- Гарантія 3 роки від виробника

- Чудовий сервіс

Детальний опис

Подрібнювач гілок АМ-200БД-К призначений для переробки та утилізації методом рубання гілок, рейок, обаполів, ламелей та інших деревних відходів. Подрібнювач гілок перетворює сировину в шматки довжиною 12…24 см, даний розмір не регулюється та залежить від діаметру (товщини) сировини. АМ-200БД-К здатен перерубувати гілки діаметром до 200 см в залежності від вологості та породи дерева. Порубані гілки є ідеальним паливом для піролізних та твердопаливних котлів, камінів, печей та інших опалювальних пристроїв, а також для виробництва деревного вугілля.

Продуктивність подрібнювача гілок АМ-200БД-К складає максимально 14 м³ готової продукції за годину роботи. Продуктивність напряму залежить від якості підготовки сировини та кількості персоналу задіяного у процесі роботи.

Двигун та захист від перенавантажень

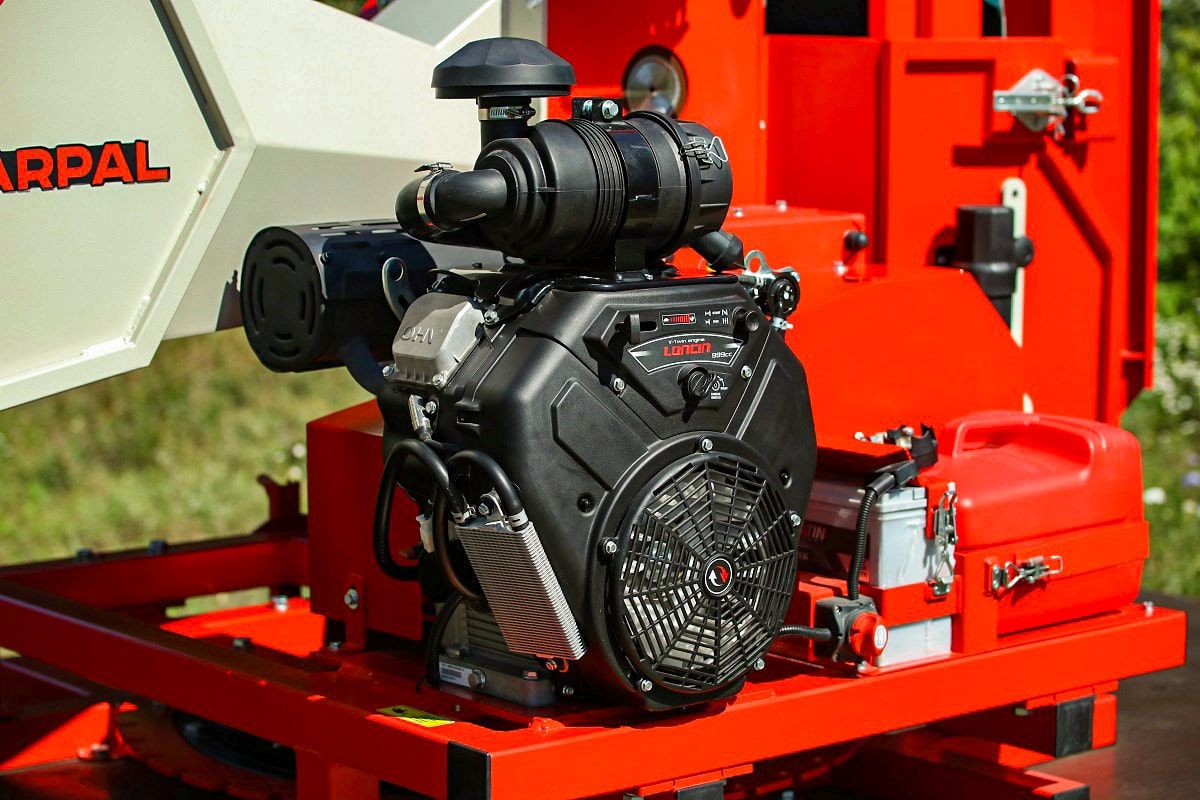

Подрібнювач гілок АМ-200БД-К обладнаний двоциліндровим, 4-х тактним бензиновим двигуном з повітряним охолодженням, V-Twin потужністю 35 к.с. витрата палива якого складає всього 3000 гр/год. На двигуни діє окрема гарантія від виробника терміном на 12 міс.

Двигун та подрібнювач захищений від перевантажень спеціальною фрикційною муфтою нашої розробки. Вона виконує дві основні функції: По-перше забезпечує плавний пуск двигуна, тобто коли ви заводите двигун він спочатку розганяється без навантаження до 1500 обертів за хвилину, і тоді кулачки муфти плавно входять в зчеплення з корпусом і починають обертати весь механізм подрібнювача. Це дозволяє набагато легше запускати двигун та продовжити його термін експлуатації. По-друге муфта захищає двигун від різких зупинок при перевантаженні ріжучого механізму. Наприклад ви закинули гілку більшого діаметру ніж допустимий і подрібнювач зупинився, відповідно оберти впали, кулачки муфти вийшли із зачеплення з корпусом і двигун просто обертається в холосту, а не різко зупиняється.. Вам потрібно вимкнути двигун, дістати гілку і можна знову працювати. Це значно збільшує ресурс роботи двигуна та дозволяє Вам не задумуватись про те чи можна кидати чи ні цю гілку.

Ріжучий механізм

Ріжучий механізм складається із двох плит, привідного валу та двох робочих валів із ножами. На привідному валі подрібнювача встановлено шків маховик вагою 54 кг. Він призначений для збільшення крутного моменту і моменту інерції.

Діаметр маховика складає - 360 мм, вага - 54 кг. Товщина - 74 мм

Шків маховик є частиною першого з двох редукторів встановлених на подрібнювачі АМ-200БД-К. Унікальна конструкція редукторів дозволяє значно збільшити крутний момент який створює бензиновий двигун та в результаті рубати великі та важкі гілки створюючи більшу тягу ніж дизельні двигуни аналогічних моделей без редуктора. В загальному редуктори подрібнювача збільшують крутний момент двигуна у 8 разів.

Шестерні з’єднуються із робочими валами з допомогою конусних швидкозатискних муфт. Цей вид з’єднання є ключовою відмінністю наших подрібнювачів від інших виробників, які використовують жорсткі з’єднання типу шліців чи шпонок, що призводить до невідновної шкоди або договартісного ремонту.

Конусні муфти виконують декілька функцій:

1. дозволяють ідеально виставити ножі в одній площині.

2. дозволяють відрегулювати ріжучий механізм та уникнути розбиття в процесі роботи.

3. запобігають руйнуванню ріжучого модуля при перевищенні навантаження.

Шийки робочих валів шліфовані, що забезпечує щільну посадку конусних муфт. Муфти передають необхідне для роботи навантаження та прокручуються тільки при екстрених навантаженнях для того щоб запобігти пошкодженню обладнання.

Така конструкція ріжучого механізму дозволяє рубати навіть найтонші гілки, що впливає на якість подрібненого матеріалу, адже всі шматки будуть розділенні між собою. У подрібнювачах іншої конструкції, якщо ножі чітко не співпадають один відносно одного з мінімальним зазором на виході гілки можуть бути недорубані та в формі “ковбасок”, що впольшому ускладнює використання такої сировини.

Кожна деталь ріжучого модуля виготовляється окремо на станках з ЧПК. Це дозволяє досягнути високої точності, якості та співвісності деталей ріжучих елементів.

Завдяки чітким посадкам та ідеально рівним площинам модуль чітко збирається. Механізм працює добре і злагодженнно, як годинник.

У зварній конструкції великий шанс виникнення різних прекосів та деформацій під час зварювання, що призводить до втрати правильної геометрії та співвісності ріжучого модуля. Спочатку такі проблеми можуть не впливати на роботу, але згодом після тривалого використання це призведе до серйозних поломок. І що найголовніше в такому виконанні відремонтувати і вирішити цю проблему буде неможливо, навідміну від збірної конструкції, яку можна повінстю розібрати одним ключем і замінити кожну окрему деталь.

Ножі

Робочим елементом подрібнювача гілок є ножі. На подрібнювачі гілок АМ-200БД-К встановлено 6 ножів, ножі виконані зі сталі AISI 5140, мають подвійний кут заточки та в обовʼязковому порядку проходять процес термообробки на сучасній установці ТВЧ. Ножі подрібнювача вставляються у фрезований паз робочого валу, така технологія дозволяє значно зменшити навантаження на болти що кріплять ножі.

АМ-200БД-К - потужний подрібнювач, він розрахований на роботу з досить великими та важкими гілками. Тому в процесі вони можуть застрягати. Для цього у конструкції передбачено механізм розведення ножів, щоб легко дістати застряглу гілку.

Рама та поворотна платформа

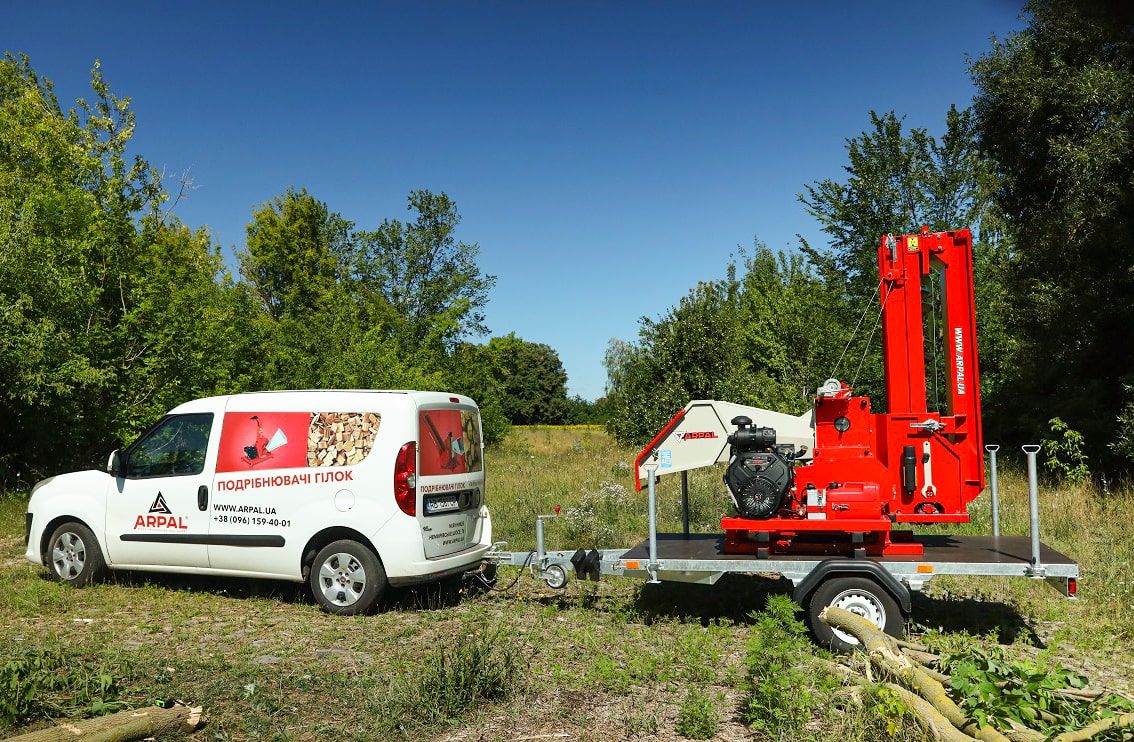

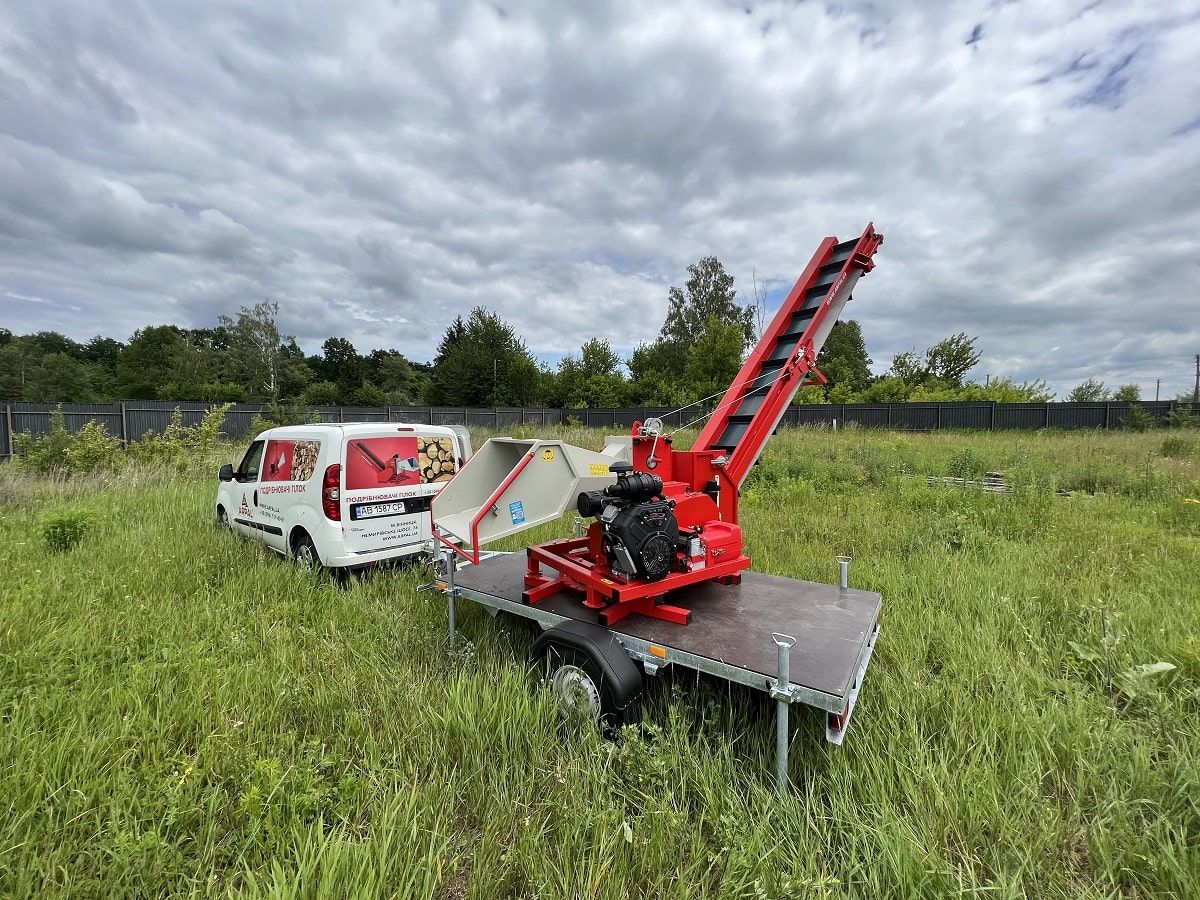

Подрібнювач гілок АМ-200БД-K встановлений на жорстку раму з профільної труби, яка має лапи кріплення за допомогою яких можливо закріпити подрібнювач гілок на будь-якій зручній поверхні (наприклад автомобільному причепі).

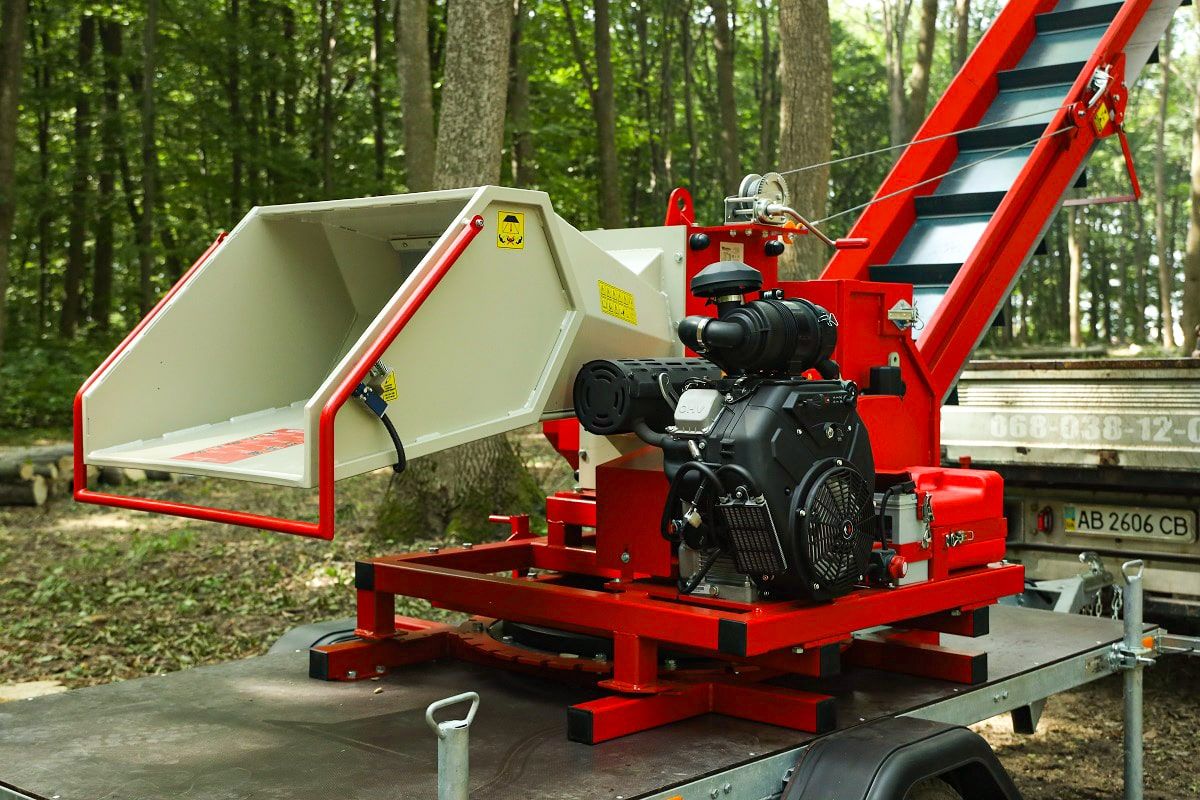

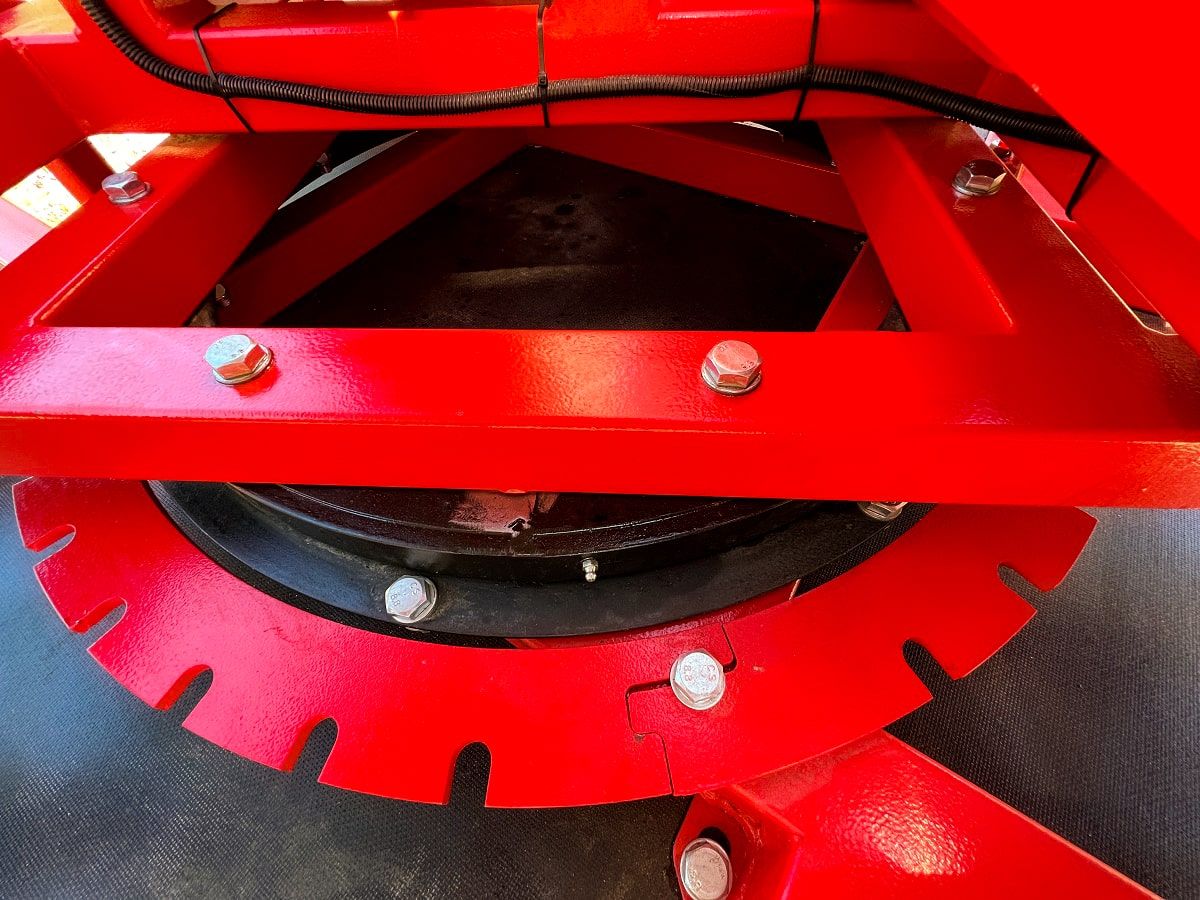

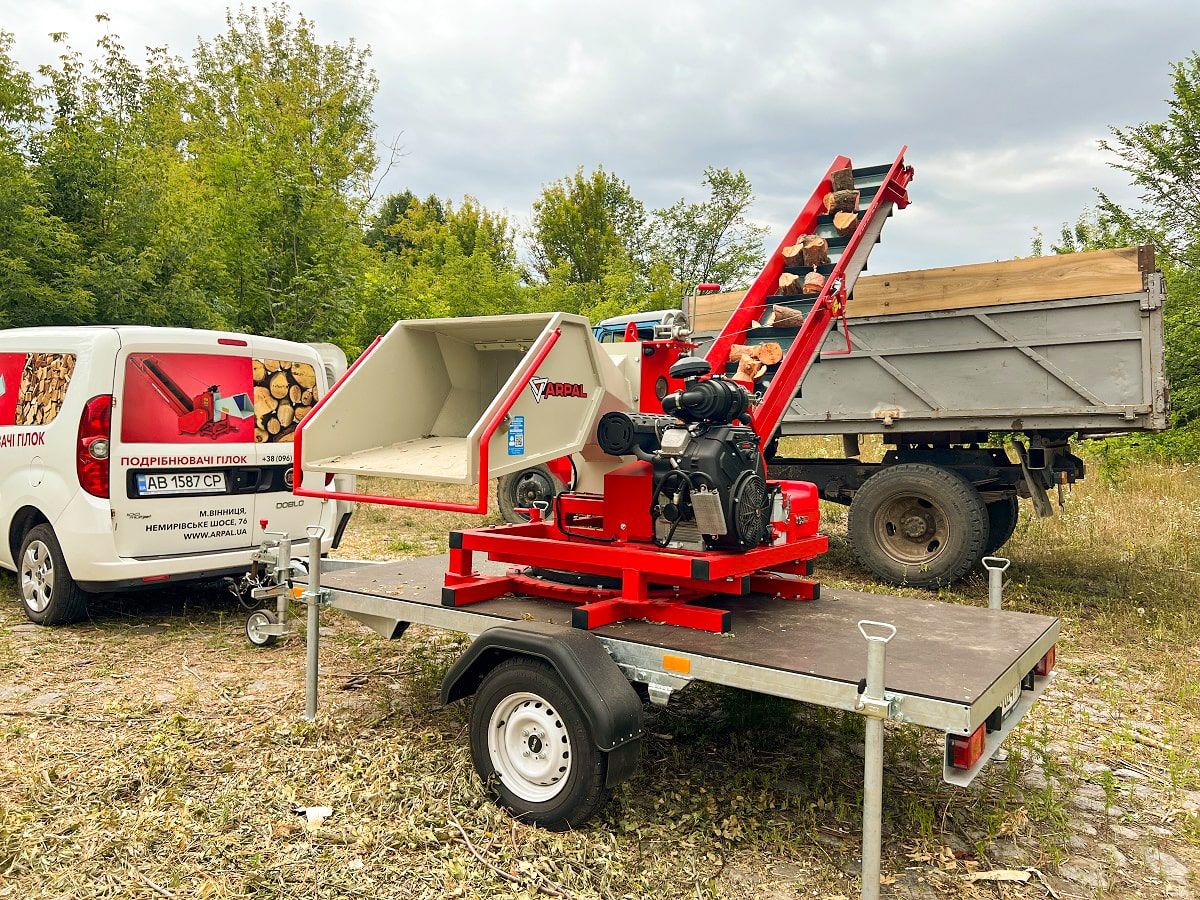

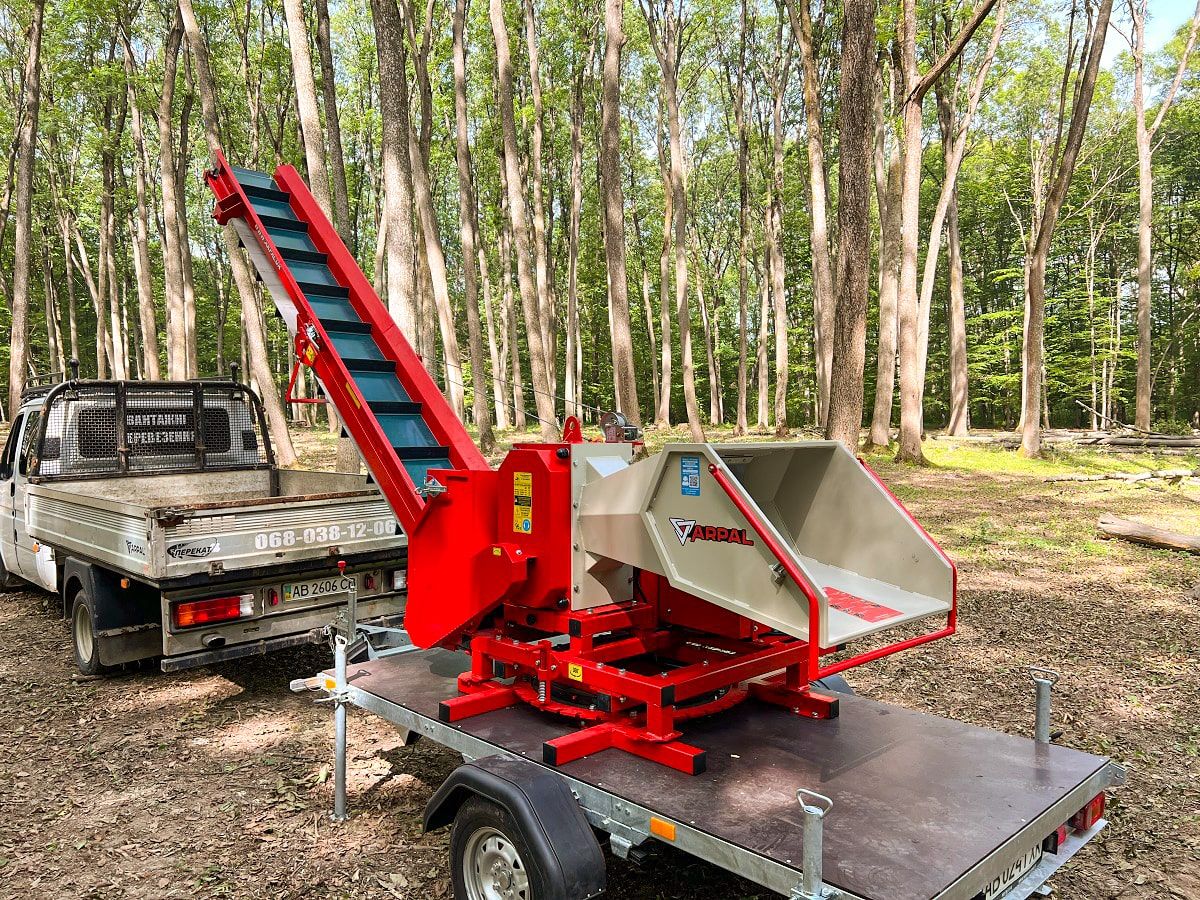

Ще одна важлива особливість цієї моделі - поворотна платфома на яку встановлений подрібнювач гілок. Вона дозволяє повертати конструкцію дробарки навколо своєї осі на 360 градусів.

Транспортер. Фасування дров

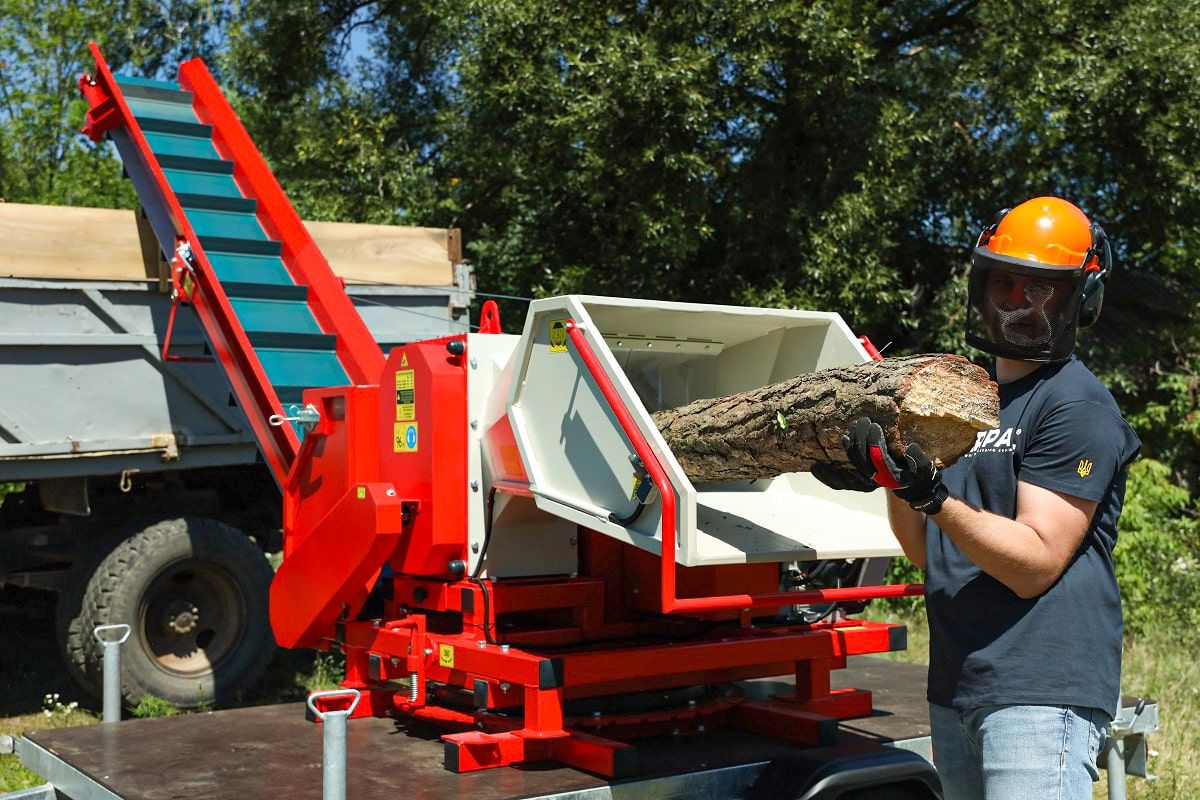

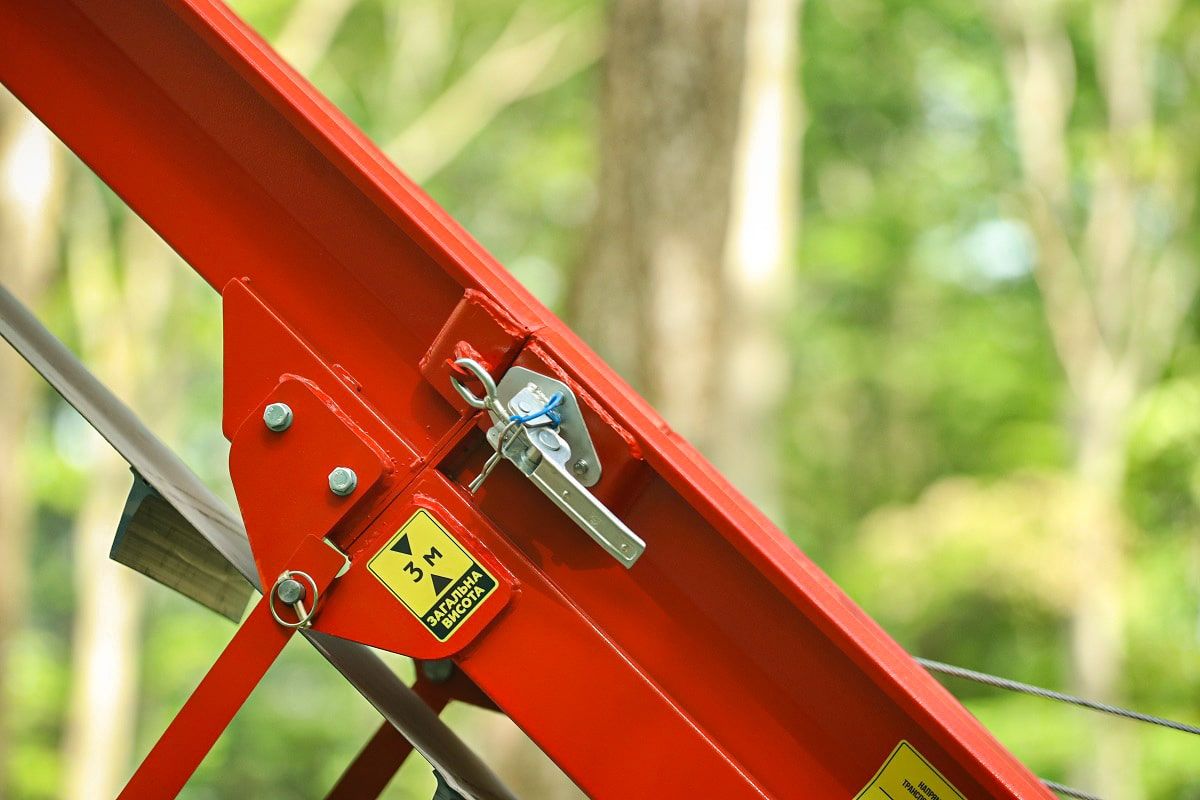

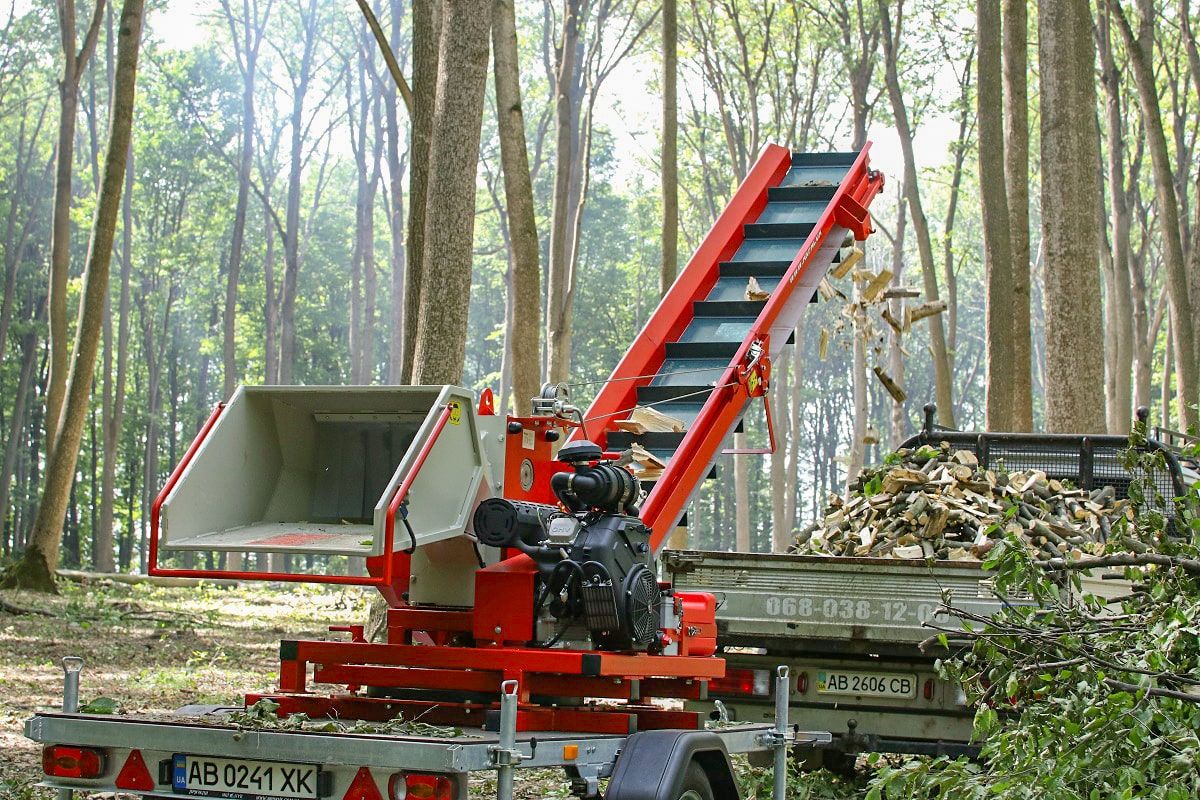

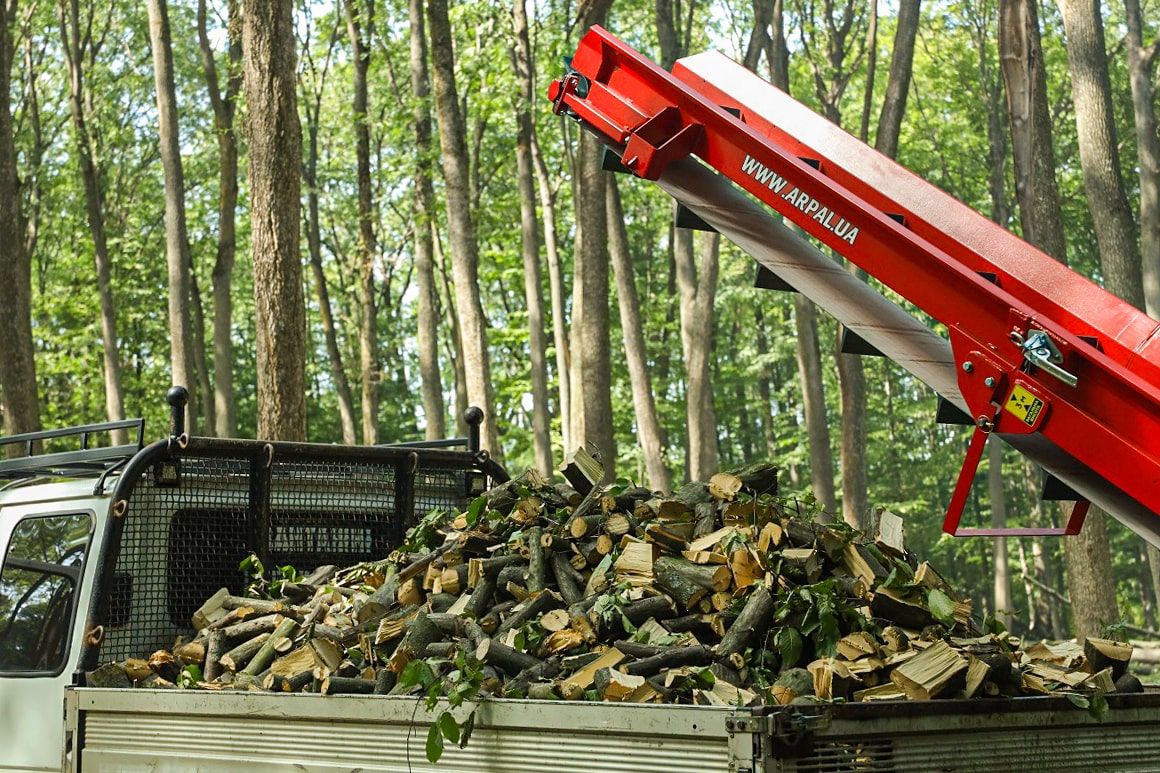

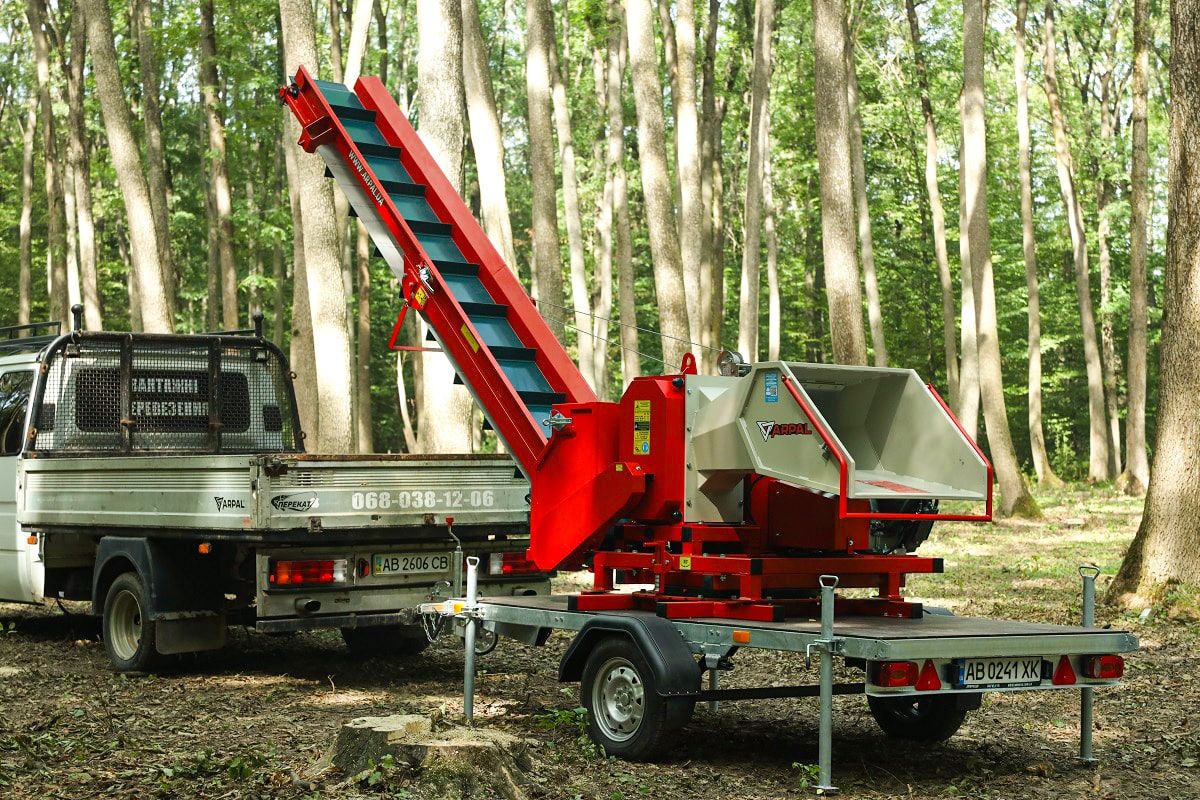

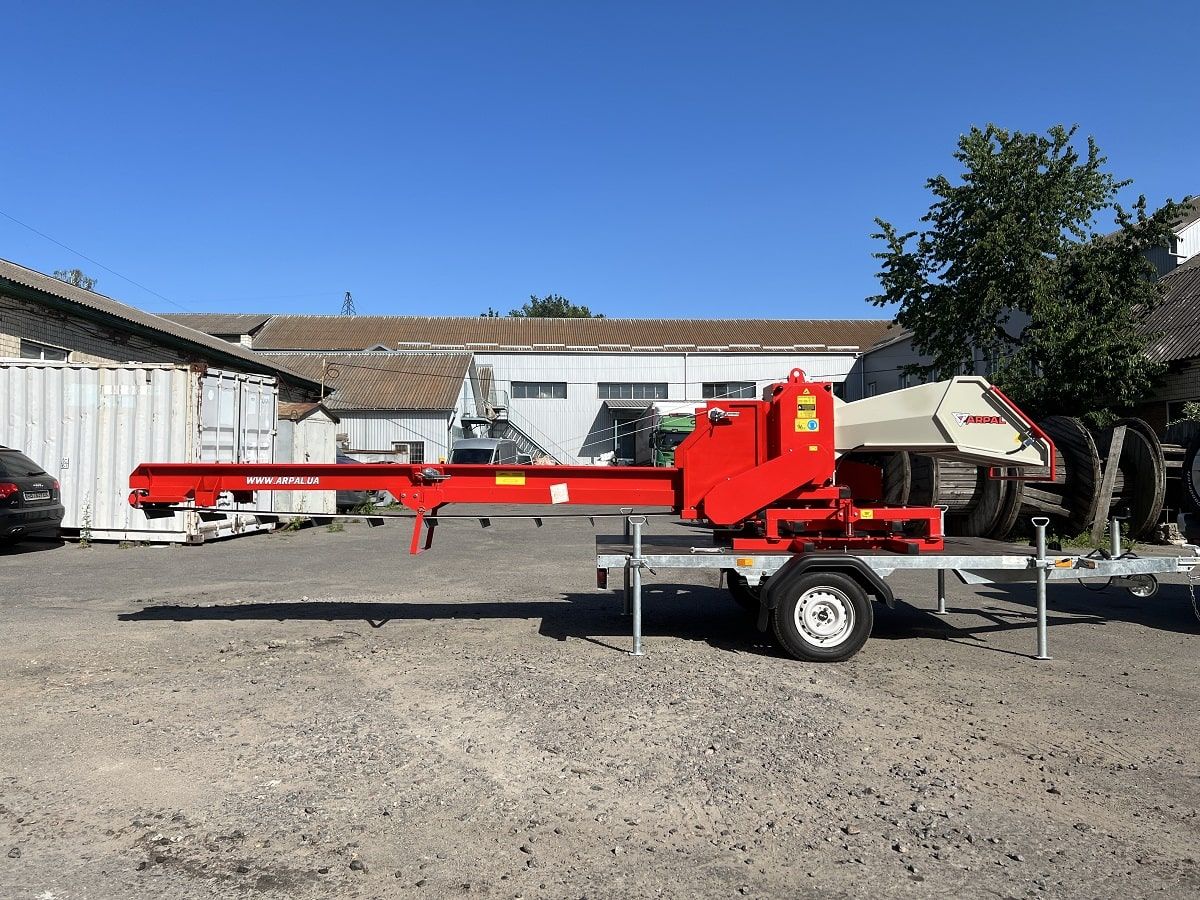

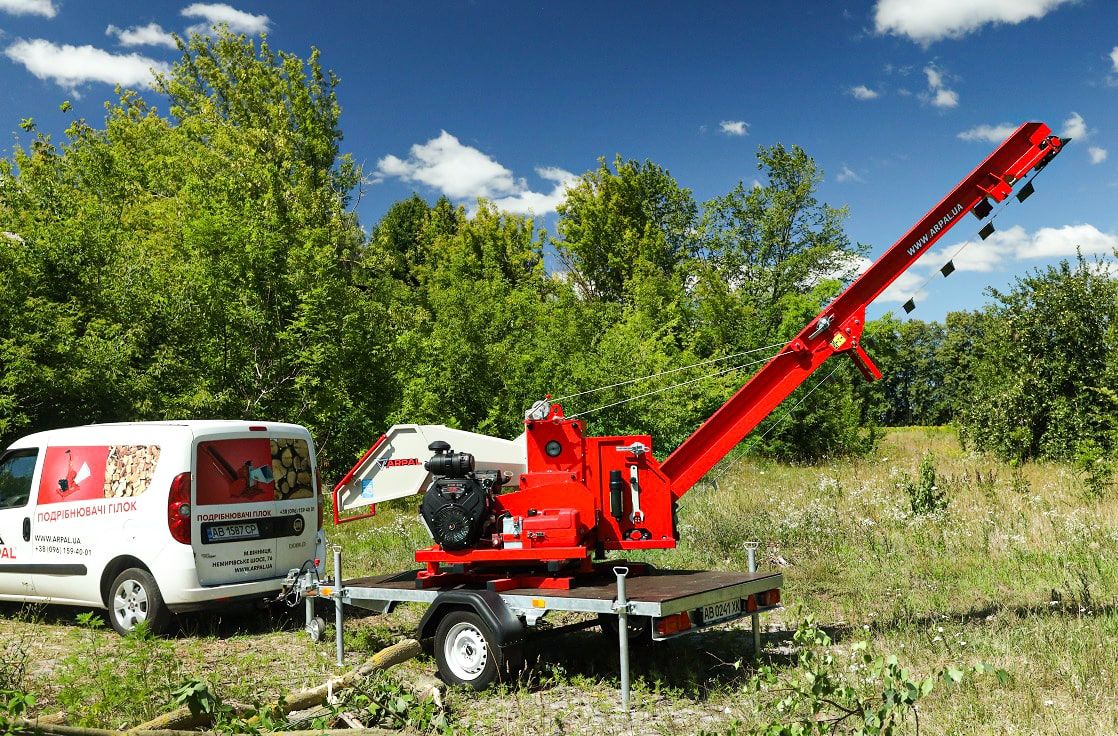

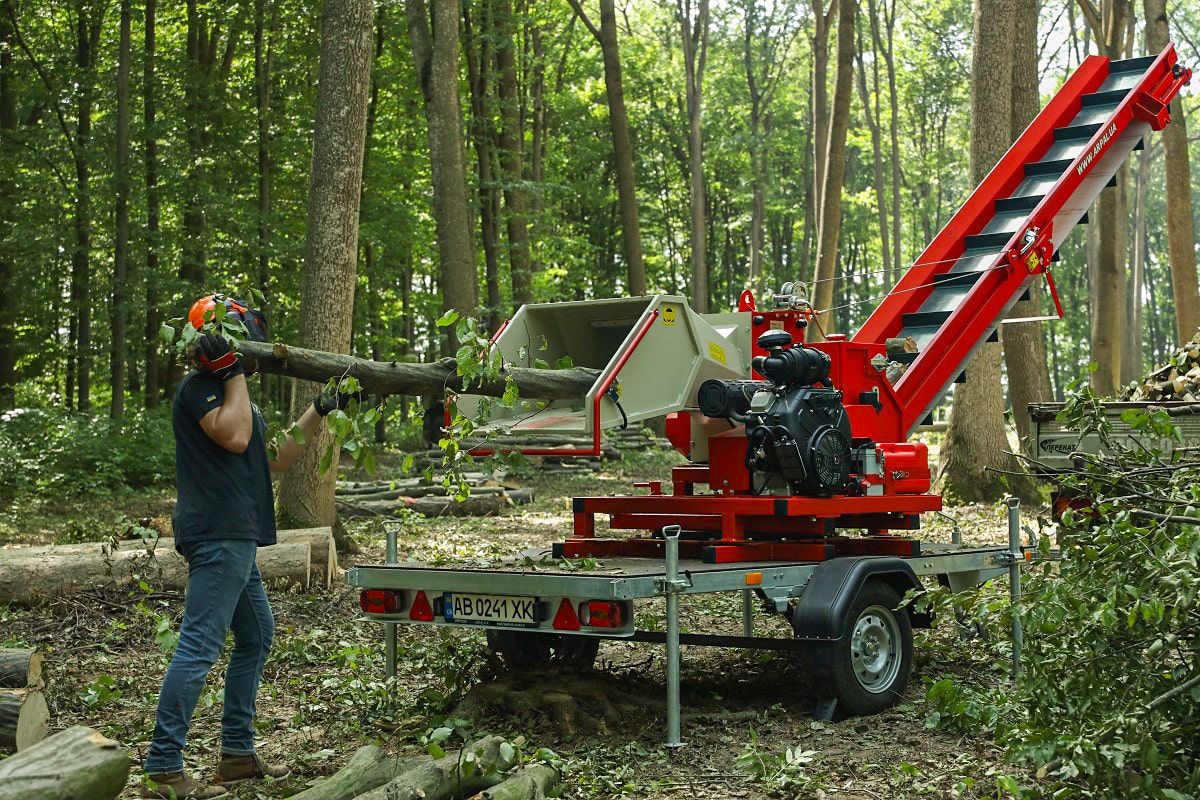

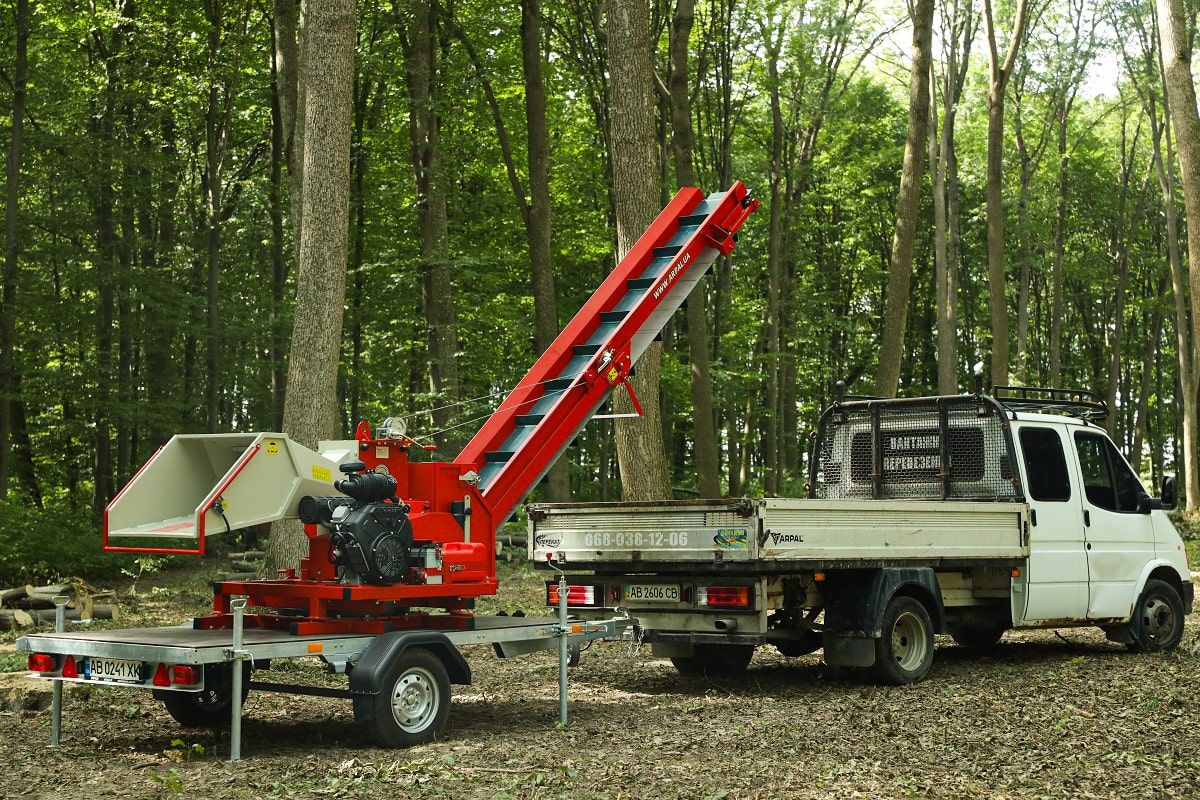

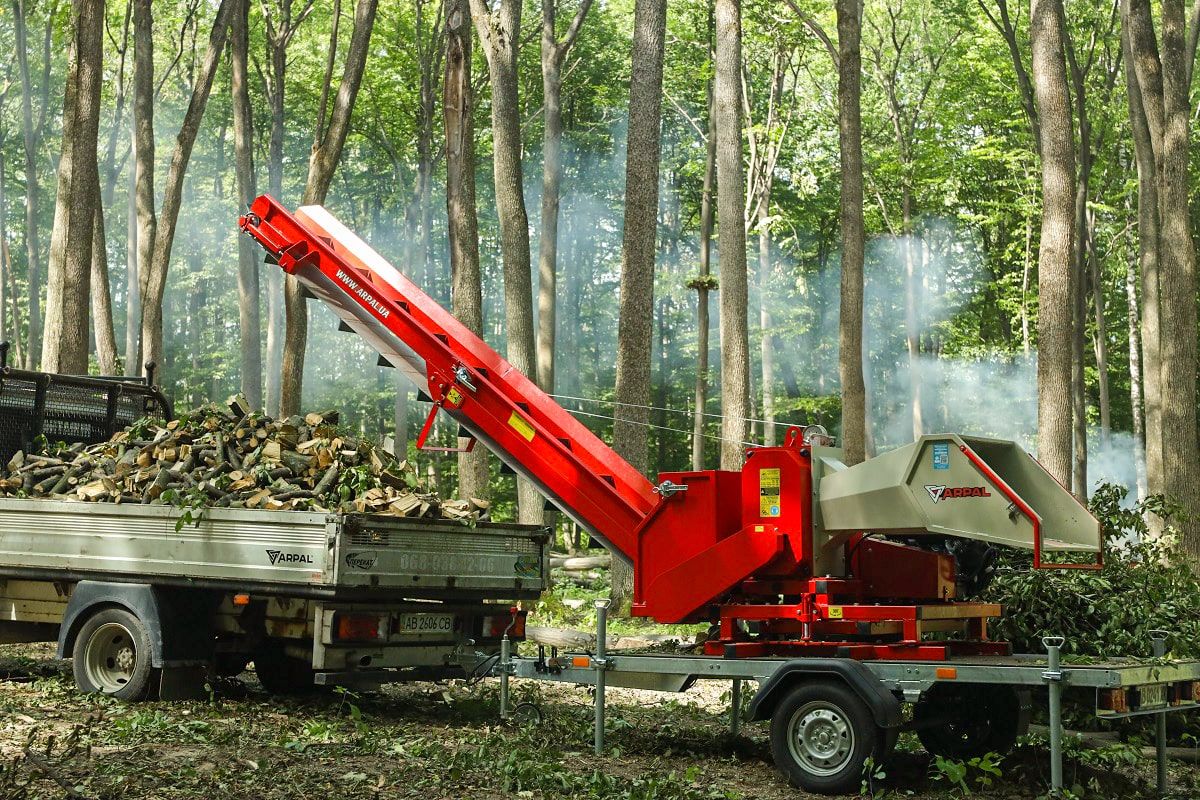

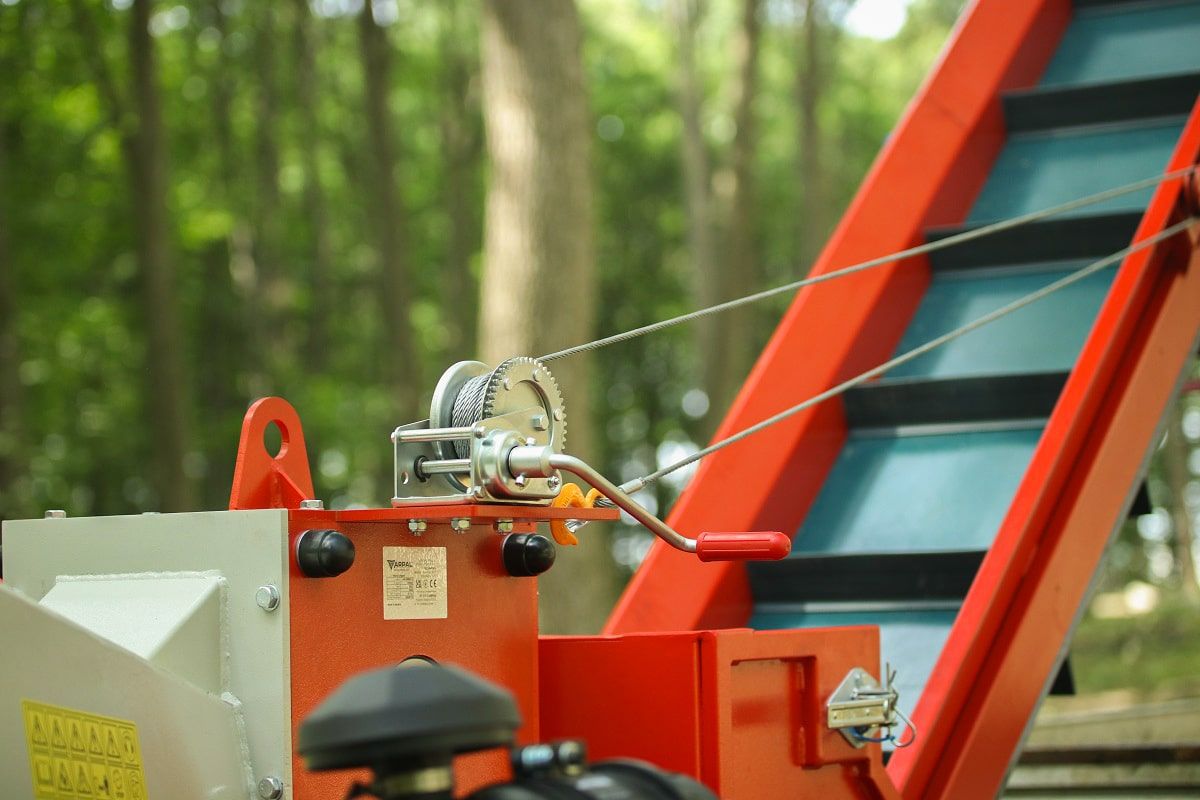

Для збільшення продуктивності роботи з обладнанням, ми обладнали подрібнювач гілок АМ-200БД-К транспортером, за допомогою якого подрібнену сировину можна подавати на висоту до 3.5 метрів, відразу в причіп вантажного автомобіля, трактора, або підготовлений контейнер та біг-бег. Висоту підйому можна регулювати лебідкою на самому подрібнювачі.

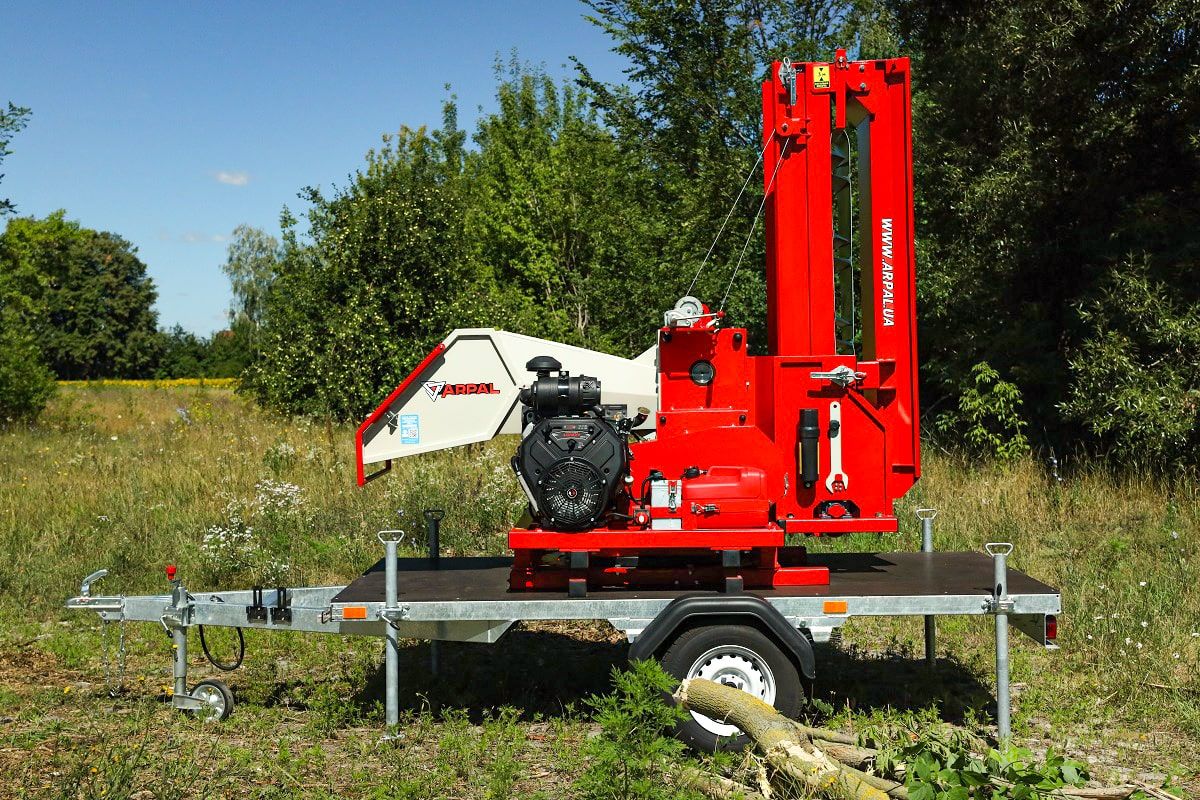

Транспортер дозволяє значно підвищити продуктивність праці та скоротити кількість персоналу при роботі з подрібнювачем. Він має складну конструкцію для зручності транспортування та зберігання подрібнювача

Вхідний бункер. Безпека оператора

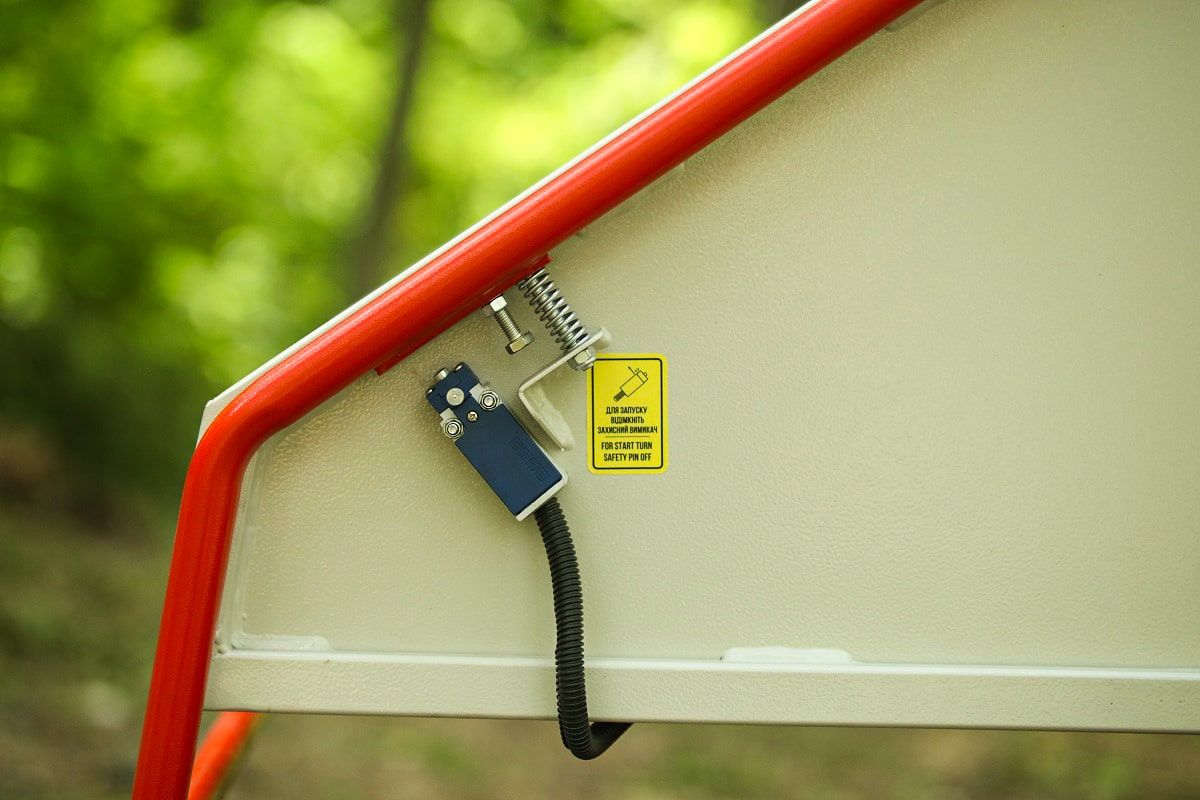

Вхідний бункер обладнаний шторкою із прозорого ПВХ матеріалу, для захисту оператора від трісок в процесі роботи. Подрібнювач гілок AM-200БД-К обладнано спеціальною ручкою безпеки, яка розміщена на краю вхідного бункера, та слугує для екстреної зупинки подрібнювача гілок під час роботи.

Бункер має жорстку конструкцію, додатково обварений спеціальною трубою по колу а також знизу підсилений швелером для протидії ударів гілок..

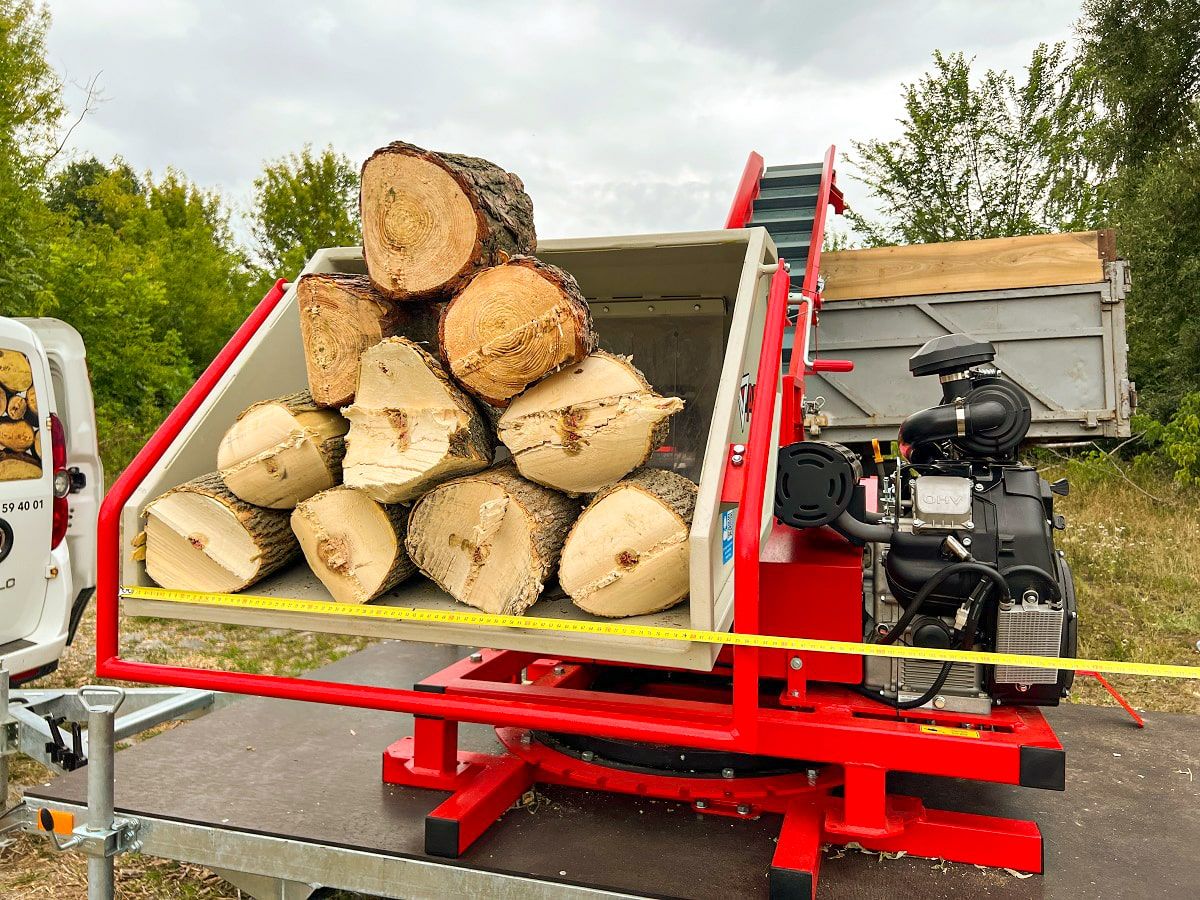

Довжина бункера відповідає стандартам безпеки Європейського союзу для лісових машин. Розміри вхідного отвору 265х280 мм.

Подрібнювач гілок АМ-200БД-К повністю виготовляється на нашому виробництві. Ми контролюємо якість усіх етапів нашого виробництва, усі посадочні поверхні проходять обовʼязкову шліфовку. Проводиться контроль якості зварних швів.

Перед фарбуванням усі конструкції проходять зачистку. Подрібнювач гілок покривається порошковою фарбою, що значно подовжує термін експлуатації конструкцій подрібнювача.

Крутою особливістю всіх подрібнювачів гілок ARPAL є те що робота з ними не потребує ніяких додаткових інструментів. Підготовка до роботи подрібнювача, приведення його в дію, заміна фасувальника - це все можна зробити без залучення додаткових ключів.

Гарантія та сервіс

Сервіс та клієнтоорієнтованість є великою перевагою компанії ARPAL. Ми завжди прагнемо якомога швидше допомогти нашим клієнтам з різними питаннями які можуть виникнути під час роботи. На вхідному бункері розташований QR-код, який дозволяє миттєво зв’язатись напряму з спеціалістами заводу. Це надзвичайно зручно.

Ми впевнені в нашій продукції, тому ми надаємо гарантію 3 роки на подрібнювач гілок АМ-200БД-К. Крім того ми як завод виробник проводимо гарантійне та пост гарантійне обслуговування подрібнювача гілок АМ-200БД-К.

Купуючи подрібнювач гілок у нас Ви отримуєте надійного помічника на шляху до Вашої енергонезалежності!
