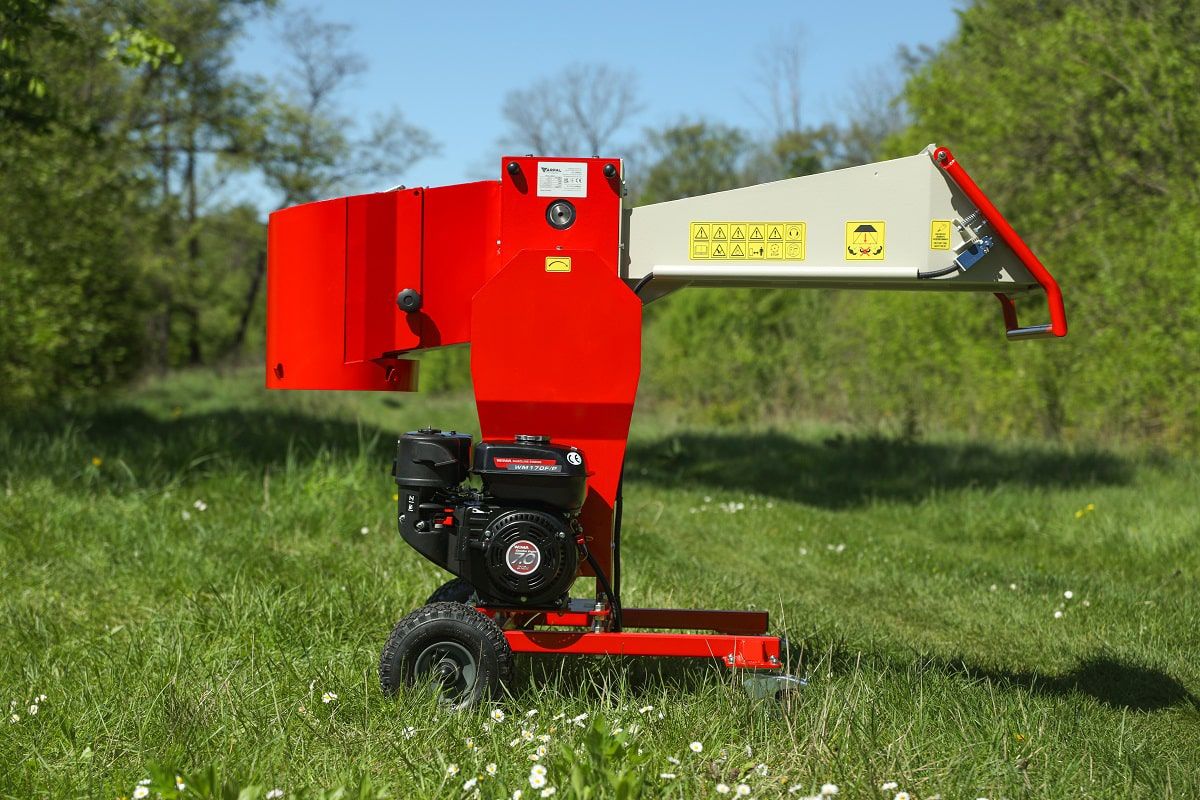

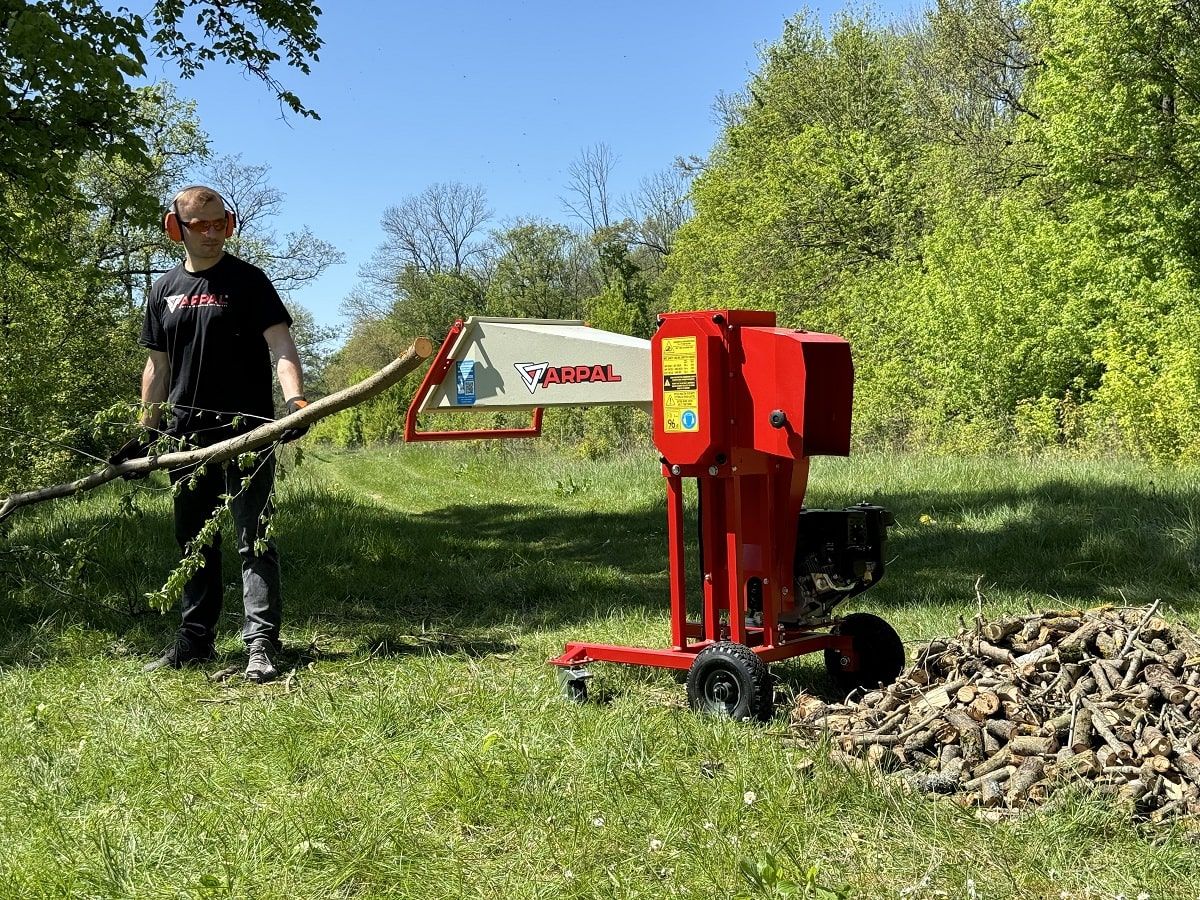

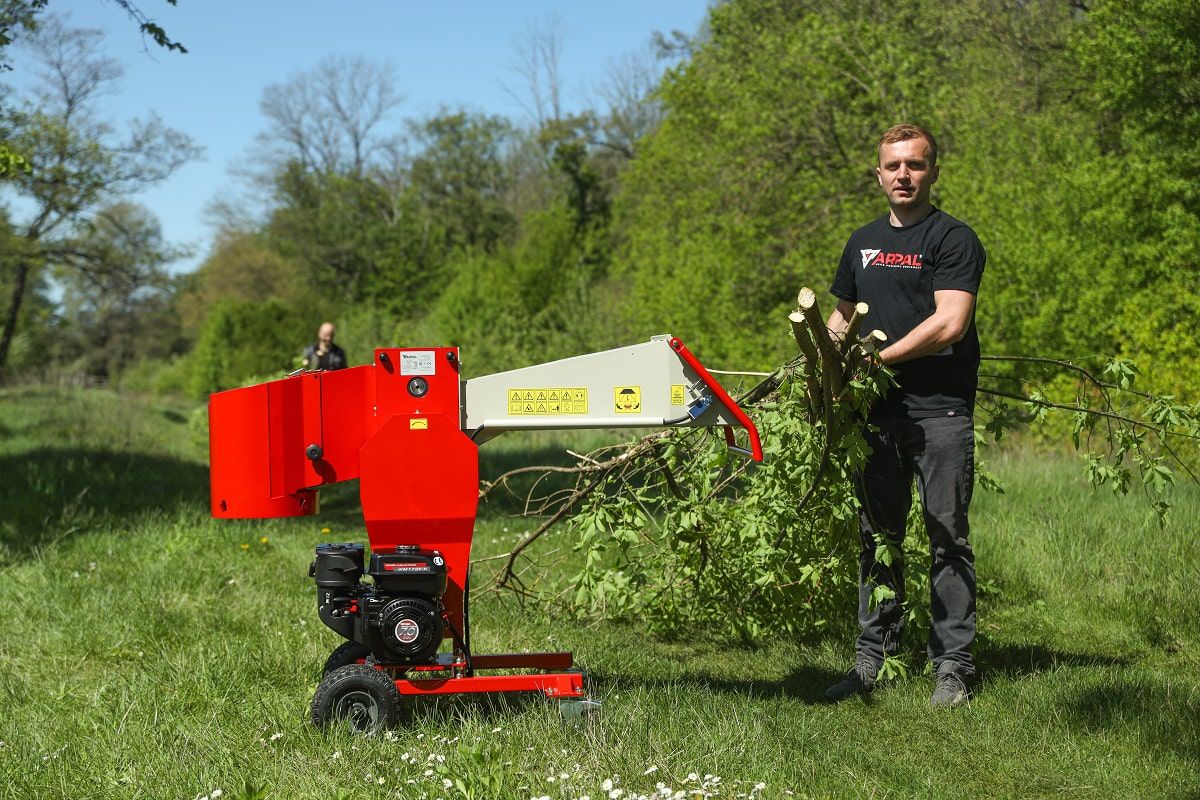

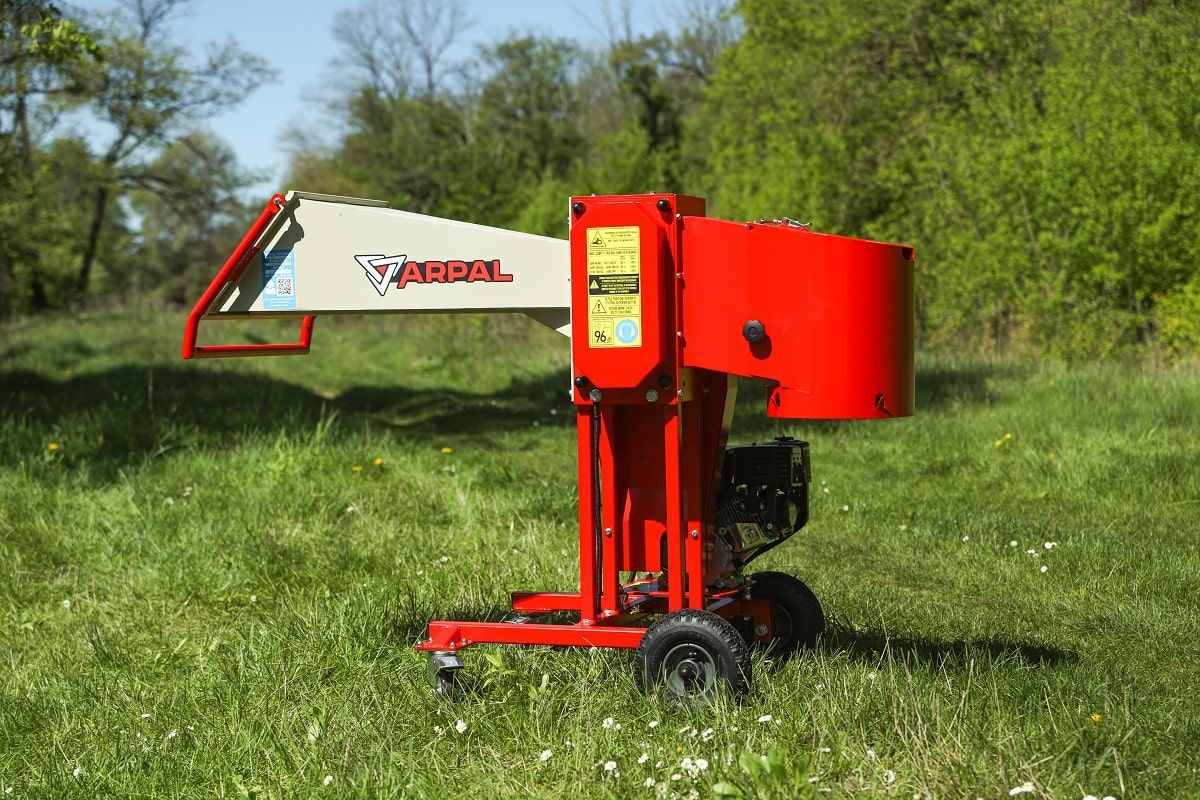

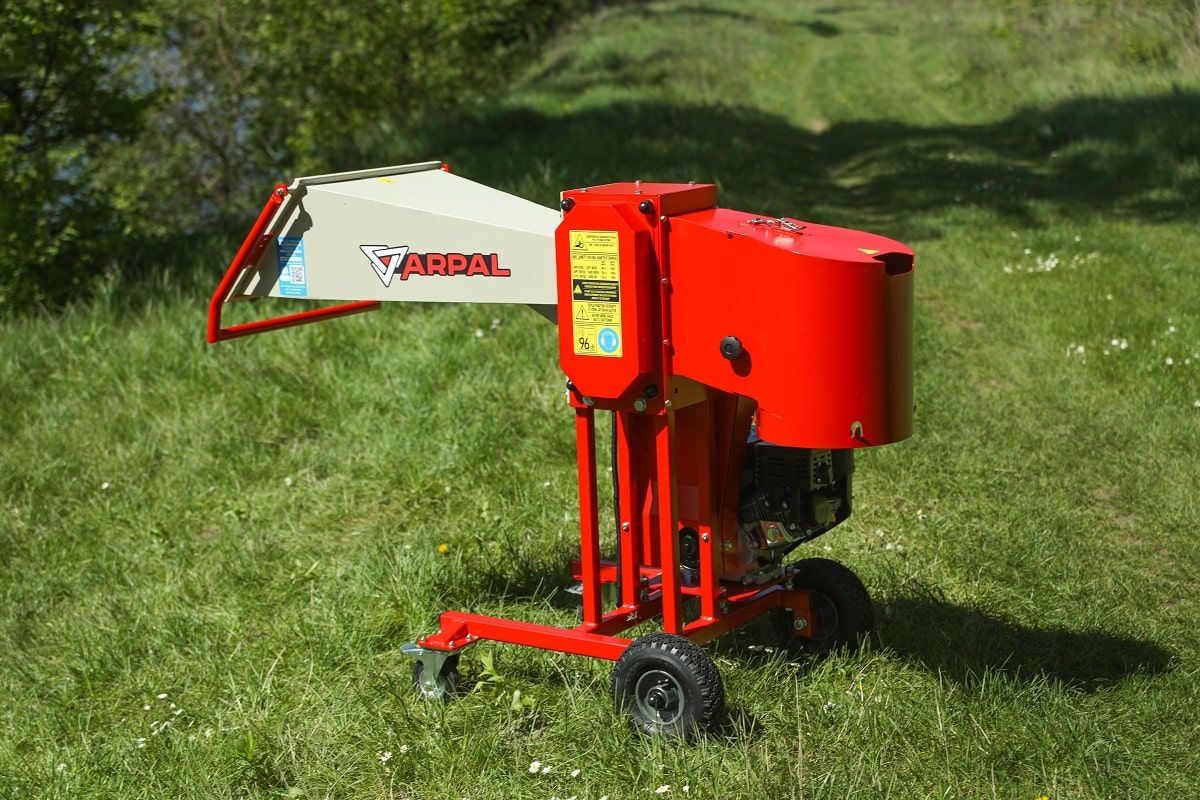

Подрібнювач гілок Arpal на шматки дров з бензиновим двигуном (АМ-80БД)

- Рубає гілки до 80 мм в діаметрі

- Універсальний бункер. Дрова можна завантажувати одразу мішок або насипом у причіп

- Конструкція відповідає стандартам безпеки ЄС

- Двигун та подрібнювач захищено від перевантажень з допомогою фрикційної муфти власного виробництва

- Продуктивність до 4 м³

- Колеса для зручного транспортування

- Зручна продумана конструкція. Для приведення в дію не потребує жодного стороннього інструменту

- Деталі виконанні на станках з ЧПК з ідеальною точністю

- Стійке до механічного впливу порошкове фарбування

- Термооброблені ножі з міцної сталі AISI 5140

- Гарантія 3 роки від виробника

- Чудовий сервіс

Детальний опис

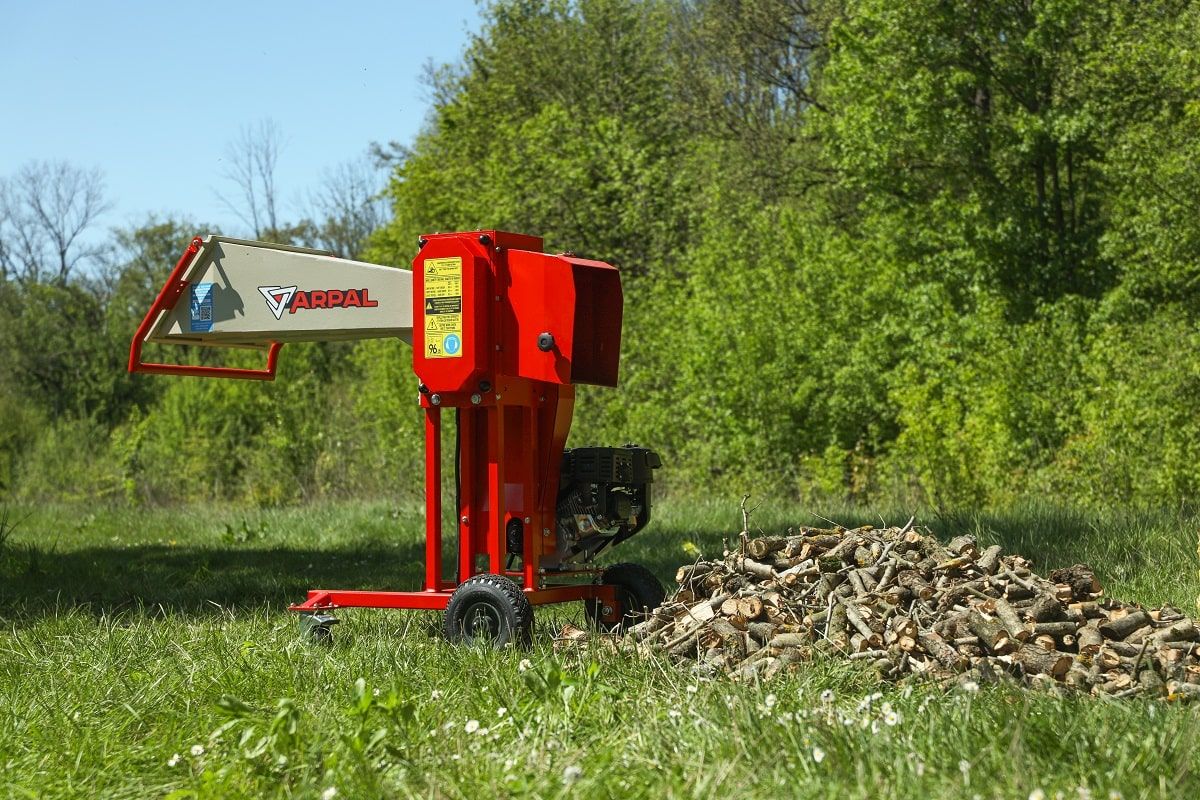

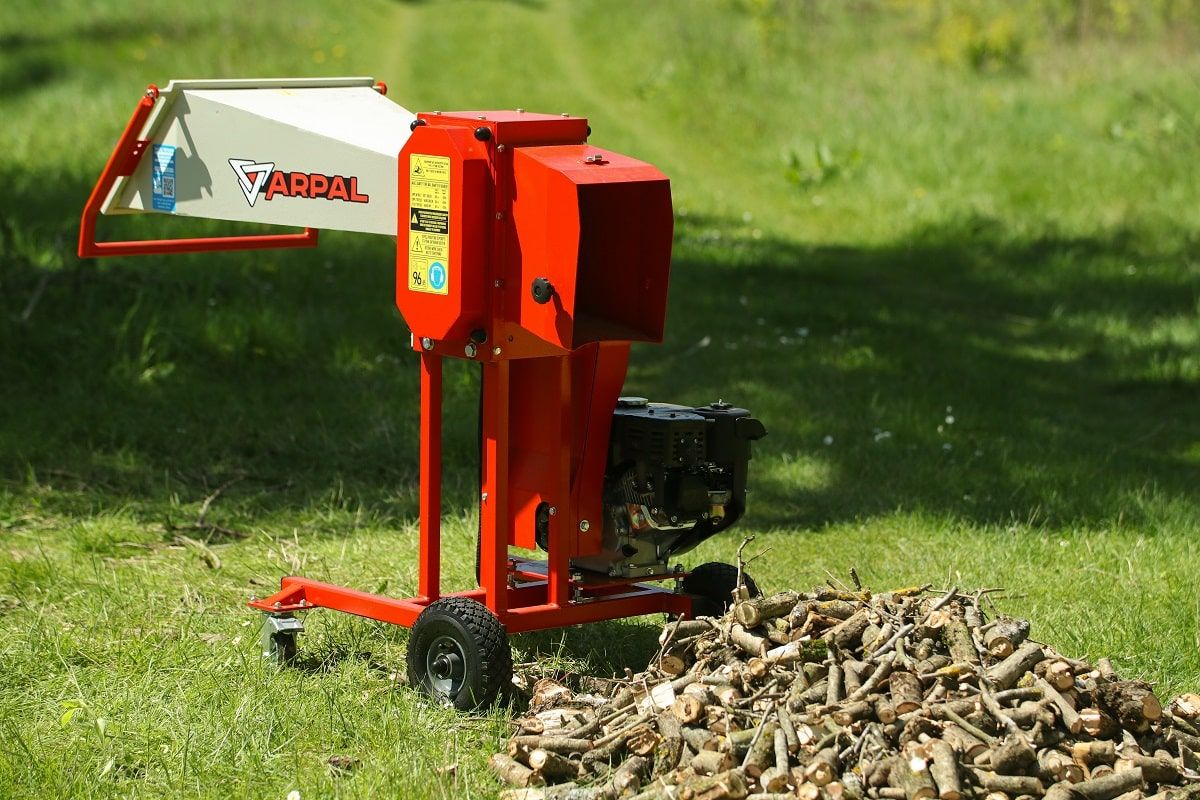

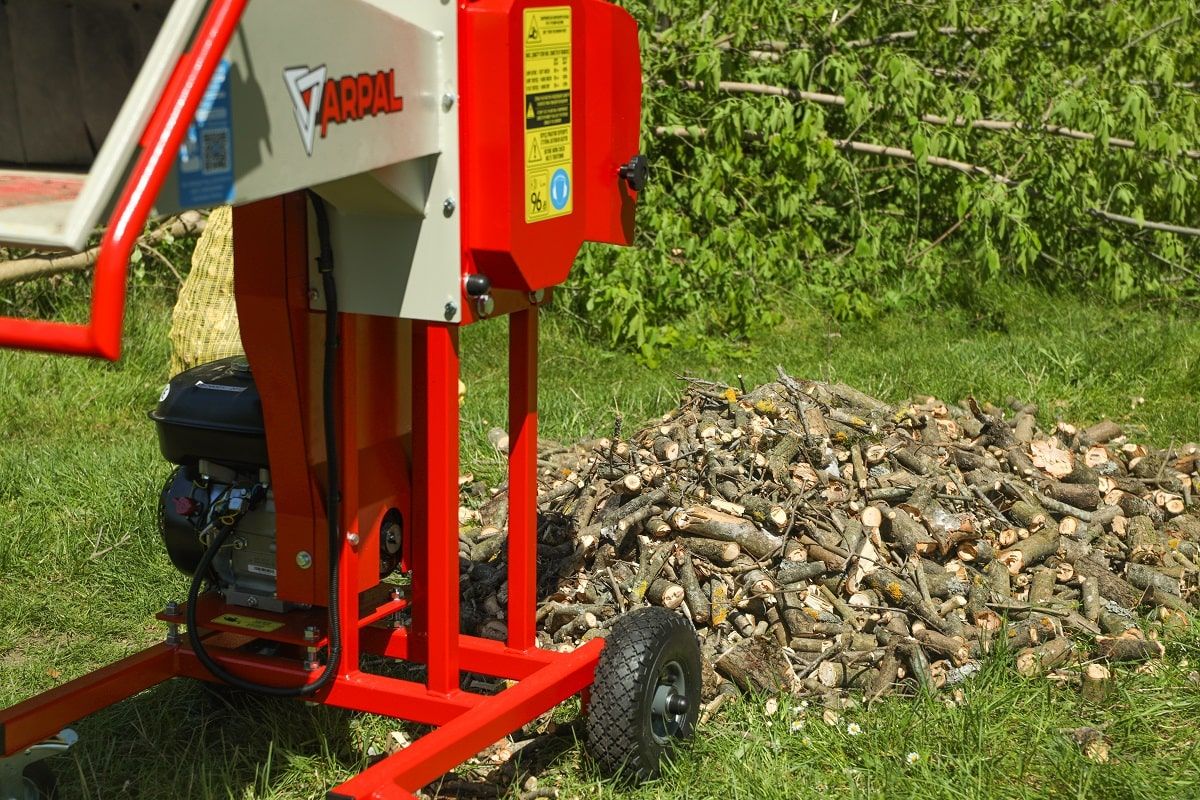

Подрібнювач гілок АМ-80БД призначений для переробки та утилізації методом рубання гілок, рейок, обаполів, ламелей та інших деревних відходів. Подрібнювач гілок перетворює сировину в шматки довжиною 6…12 см, даний розмір не регулюється та залежить від діаметру (товщини) сировини. АМ-80БД здатен перерубувати гілки діаметром до 80 см в залежності від вологості та породи дерева. Порубані гілки є ідеальним паливом для піролізних та твердопаливних котлів, камінів, печей та інших опалювальних пристроїв, а також для виробництва деревного вугілля.

Продуктивність подрібнювача гілок АМ-80БД складає максимально 4 м³ готової продукції за годину роботи. Продуктивність напряму залежить від якості підготовки сировини та кількості персоналу задіяного у процесі роботи.

Двигун та захист від перенавантажень

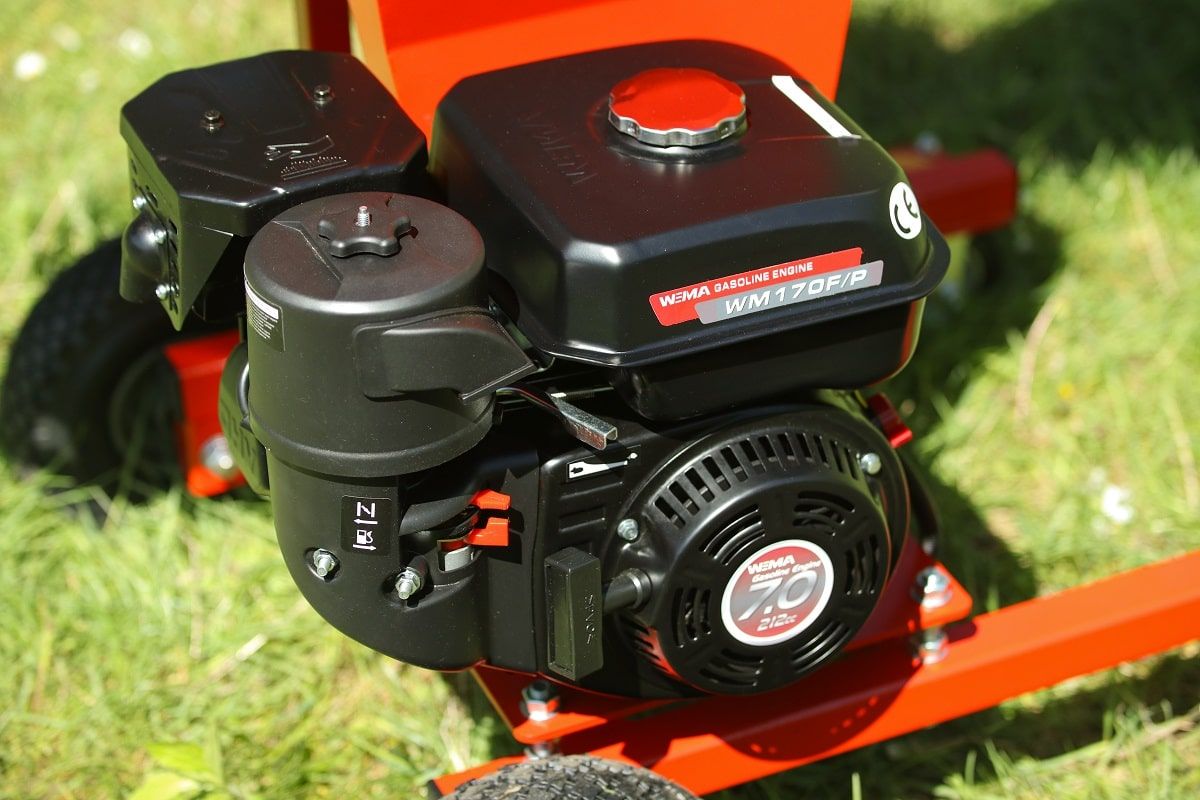

Подрібнювач гілок АМ-80БД обладнаний бензиновим двигуном потужністю 7 к.с. витрата палива якого складає всього 500 гр/год. На двигуни діє окрема гарантія від виробника терміном на 12 міс.

Двигун та подрібнювач захищений від перевантажень спеціальною фрикційною муфтою нашої розробки. Вона виконує дві основні функції: По-перше забезпечує плавний пуск двигуна, тобто коли ви заводите двигун він спочатку розганяється без навантаження до 1500 обертів за хвилину, і тоді кулачки муфти плавно входять в зчеплення з корпусом і починають обертати весь механізм подрібнювача. Це дозволяє набагато легше запускати двигун та продовжити його термін експлуатації. По-друге муфта захищає двигун від різких зупинок при перевантаженні ріжучого механізму. Наприклад ви закинули гілку більшого діаметру ніж допустимий і подрібнювач зупинився, відповідно оберти впали, кулачки муфти вийшли із зачеплення з корпусом і двигун просто обертається в холосту, а не різко зупиняється.. Вам потрібно вимкнути двигун, дістати гілку і можна знову працювати. Це значно збільшує ресурс роботи двигуна та дозволяє Вам не задумуватись про те чи можна кидати чи ні цю гілку.

Ріжучий механізм

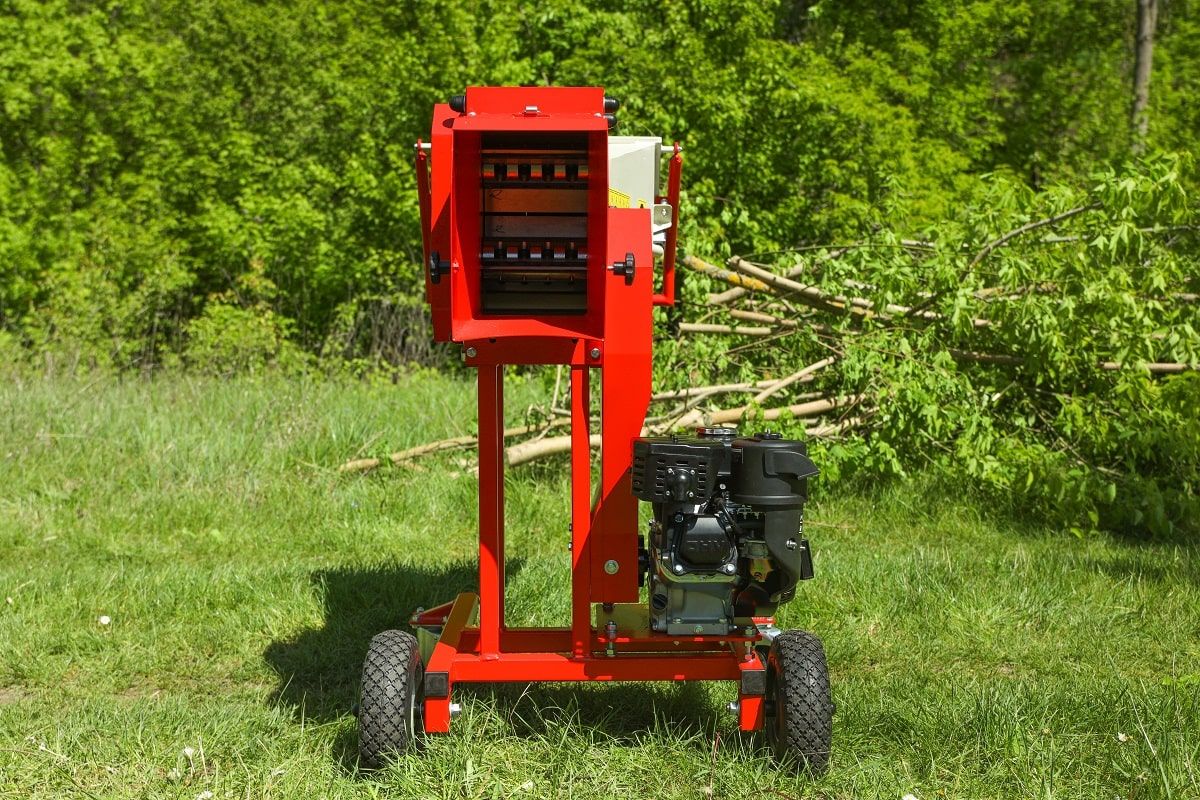

Ріжучий механізм складається із двох плит, привідного валу та двох робочих валів із ножами. Ріжучий механізм обладнаний власним редуктором який збільшує крутний момент у 3,2 рази, складається із трьох шестерень. Підшипники повністю посаджені у тіло плити що забезпечує їх правильну роботу, просте обслуговування, та захищає їх від пошкодження.

Шестерні з’єднуються із робочими валами з допомогою конусних швидкозатискних муфт. Цей вид з’єднання є ключовою відмінністю наших подрібнювачів від інших виробників, які використовують жорсткі з’єднання типу шліців чи шпонок, що з часом призводить до невідновної шкоди або дороговартісного ремонту.

Конусні муфти виконують декілька функцій:

1. дозволяють ідеально виставити ножі в одній площині.

2. дозволяють відрегулювати ріжучий механізм та уникнути розбиття в процесі роботи.

3. запобігають руйнуванню ріжучого модуля при перевищенні навантаження.

Шийки робочих валів шліфовані, що забезпечує щільну посадку конусних муфт. Муфти передають необхідне для роботи навантаження та прокручуються тільки при екстрених навантаженнях для того щоб запобігти пошкодженню обладнання.

Така конструкція ріжучого механізму дозволяє рубати навіть найтонші гілки, що впливає на якість подрібненого матеріалу, адже всі шматки будуть розділенні між собою. У подрібнювачах іншої конструкції, якщо ножі чітко не співпадають один відносно одного з мінімальним зазором, на виході гілки можуть бути недорубані та в формі “ковбасок”, що в подальшому ускладнює використання такої сировини.

Кожна деталь ріжучого модуля виготовляється окремо на станках з ЧПК. Це дозволяє досягти високої точності, якості та співвісності деталей ріжучих елементів.

Завдяки чітким посадкам та ідеально рівним площинам модуль чітко збирається. Механізм працює добре і злагоджено, як годинник.

У зварній конструкції великий шанс виникнення різних перекосів та деформацій під час зварювання, що призводить до втрати правильної геометрії та співвісності ріжучого модуля. Спочатку такі проблеми можуть не впливати на роботу, але згодом після тривалого використання це призведе до серйозних поломок. І що найголовніше в такому виконанні відремонтувати і вирішити цю проблему буде неможливо, на відміну від збірної конструкції, яку можна повністю розібрати одним ключем і замінити кожну окрему деталь.

Ножі

Робочим елементом подрібнювача гілок є ножі. На подрібнювачі гілок АМ-80БД встановлено 6 ножів, ножі виконані зі сталі AISI 5140, мають подвійний кут заточки та в обовʼязковому порядку проходять процес термообробки на сучасній установці ТВЧ. Ножі подрібнювача вставляються у фрезований паз робочого валу, така технологія дозволяє значно зменшити навантаження на болти що кріплять ножі.

Рама та колеса

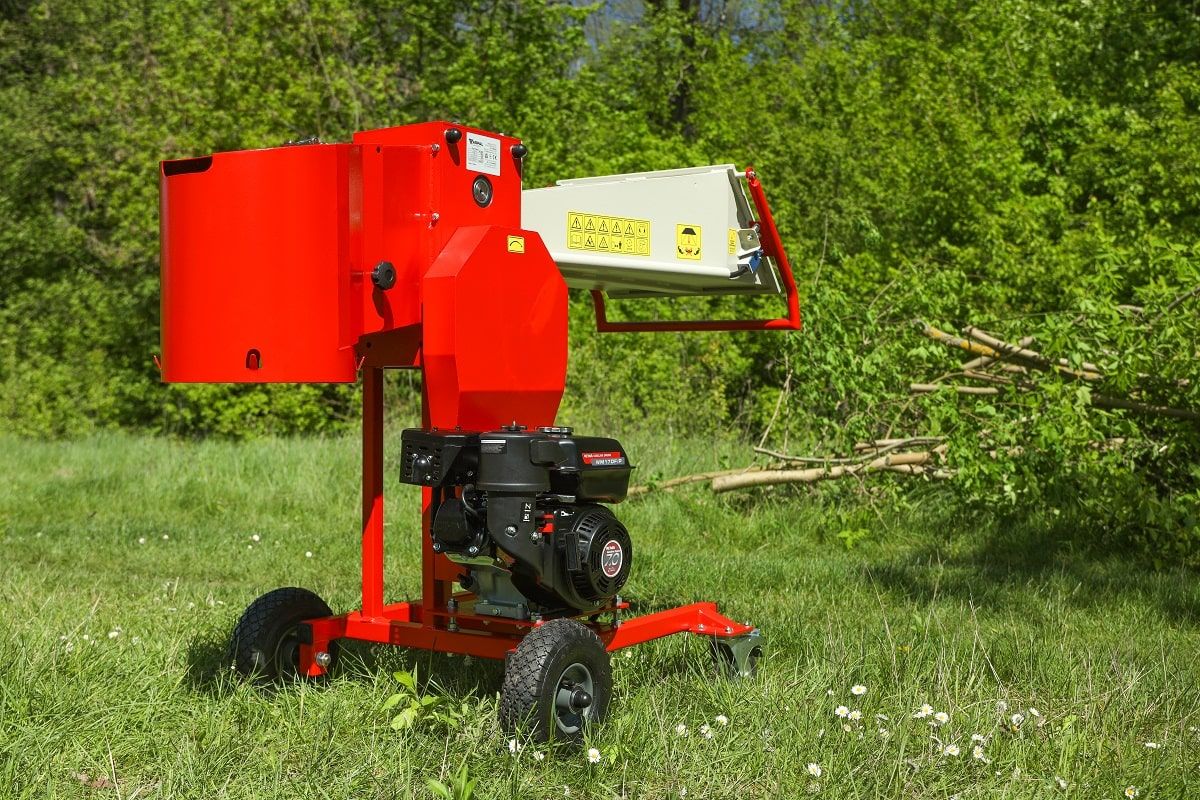

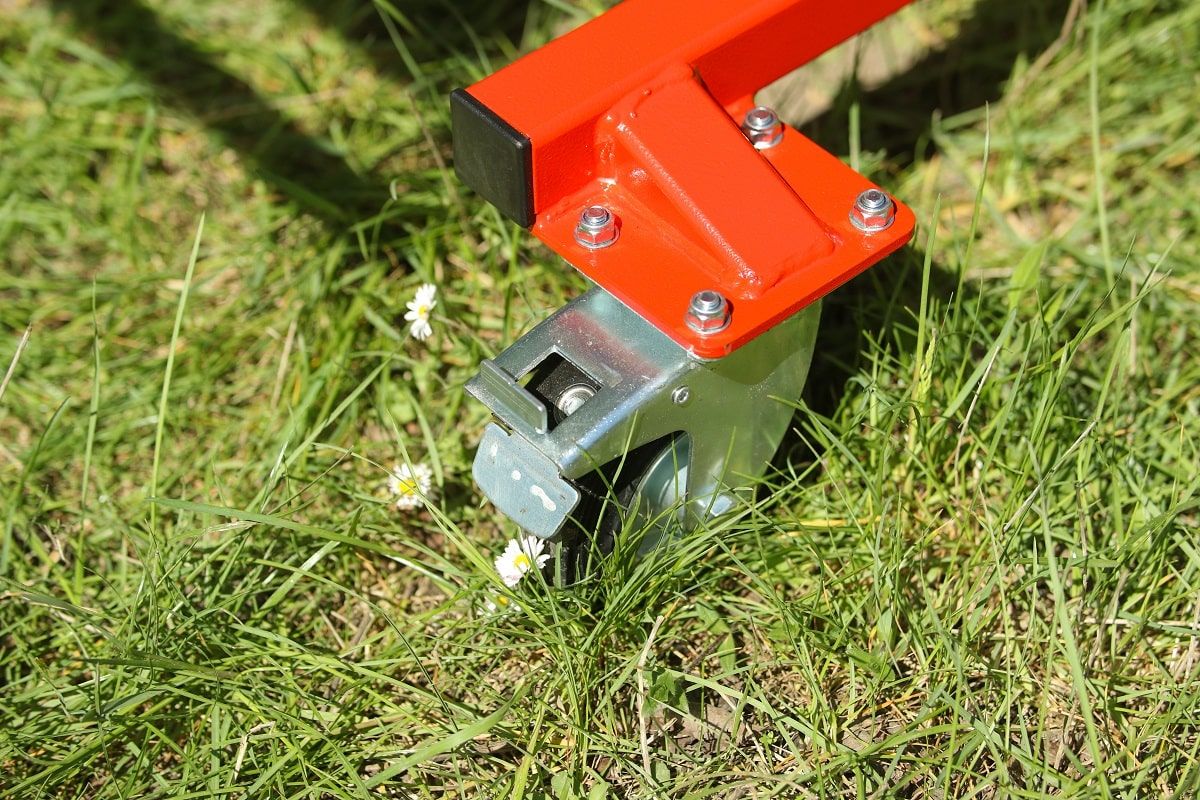

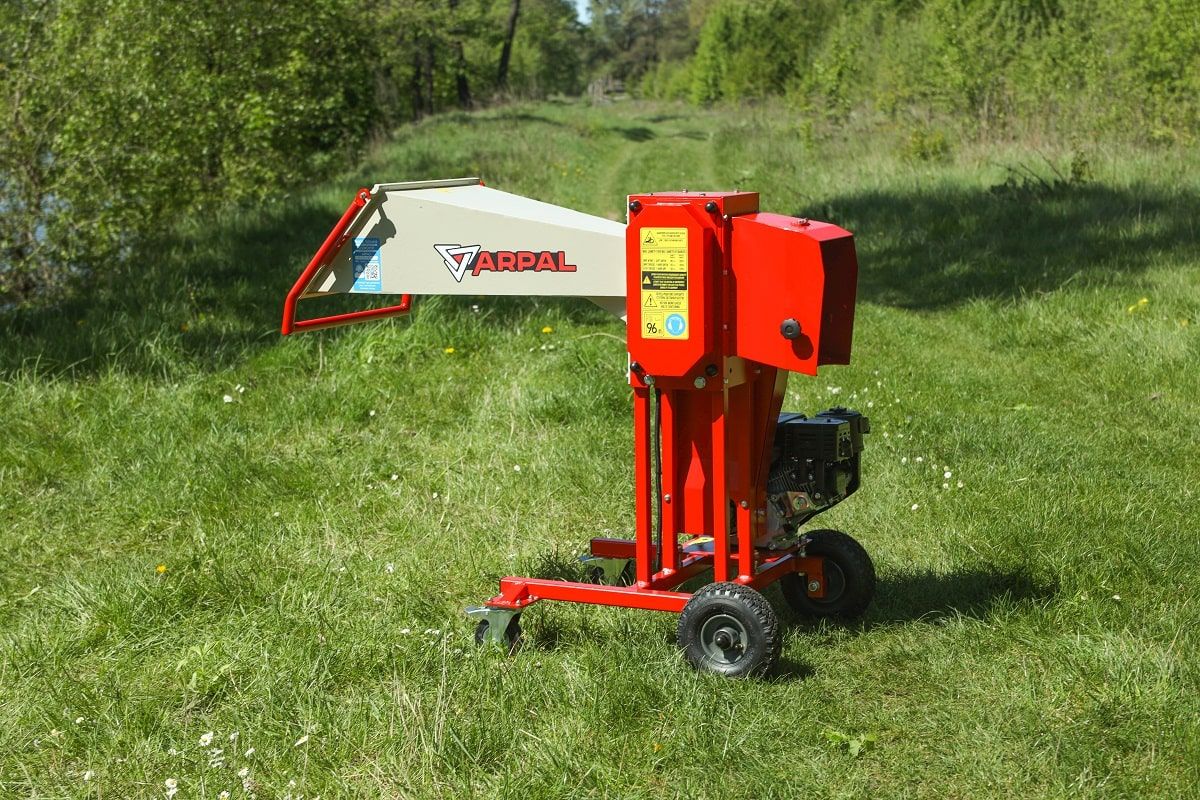

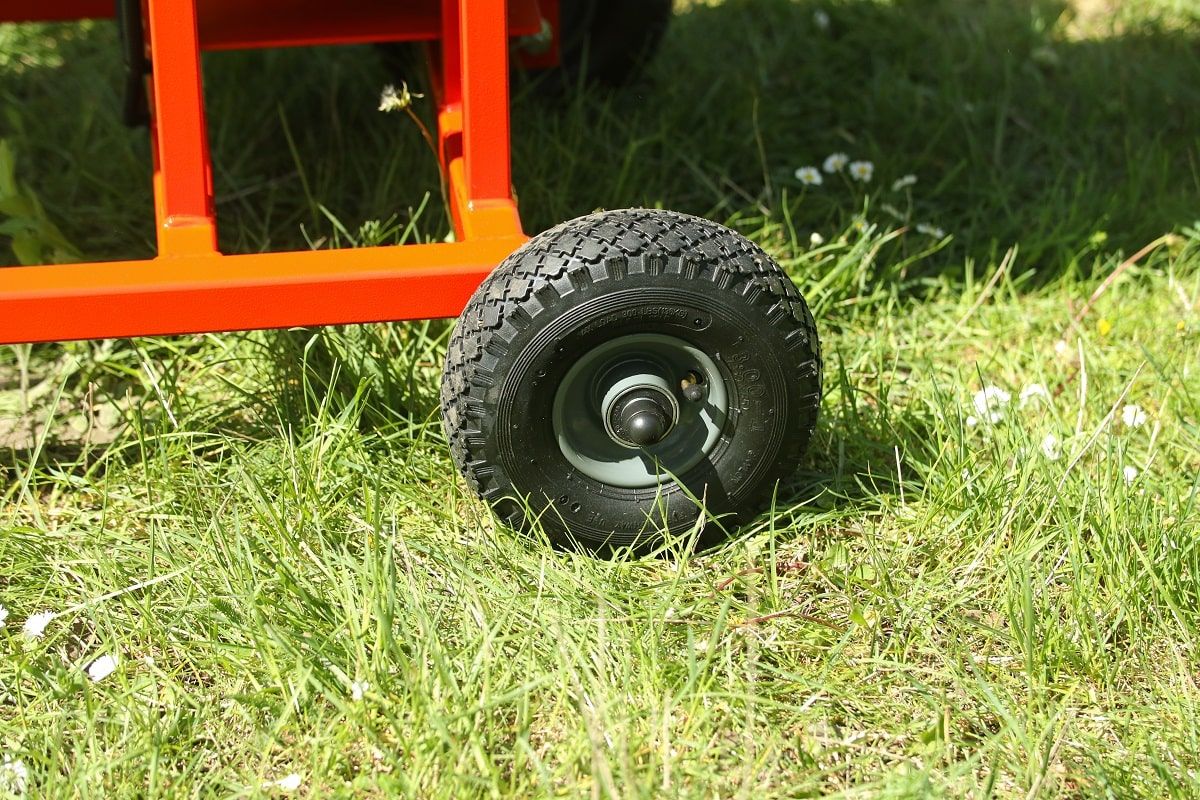

Подрібнювач гілок АМ-80БД встановлений на жорстку раму з профільної труби, яка обладнана колесами для зручності пересування подрібнювача гілок по території. На рамі встановлені два пневматичних колеса та два поворотних колеса з гальмами для зручності маневрування та фіксації подрібнювача на місці. Конструкція поміщається у автомобілі по типу Fiat Doblo і Volkswagen Caddy.

Вихідний бункер. Фасування дров

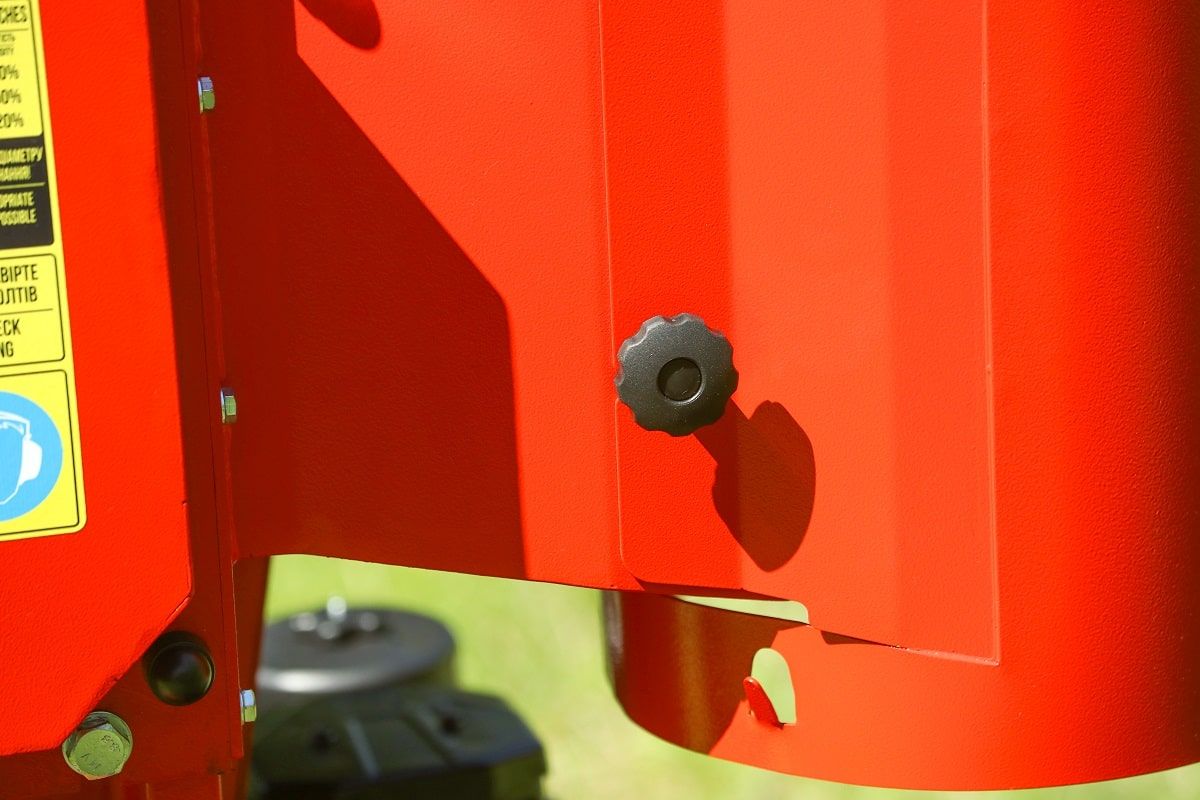

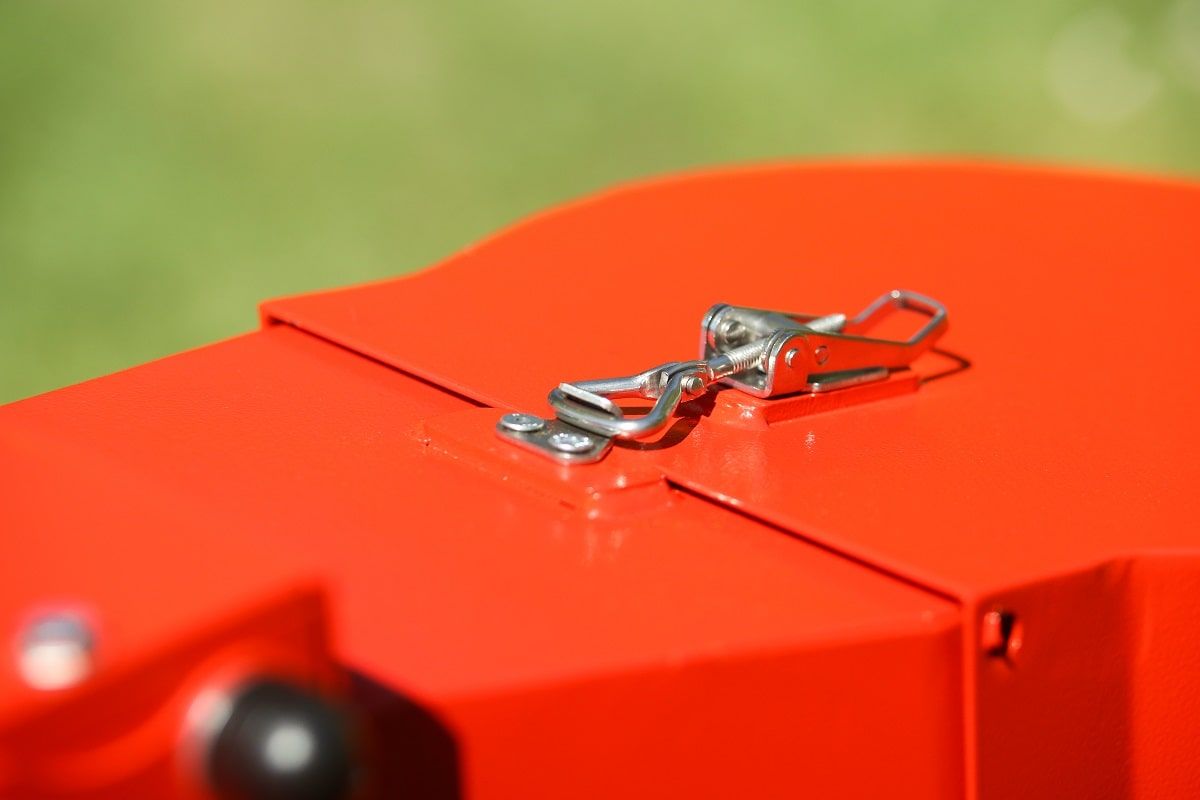

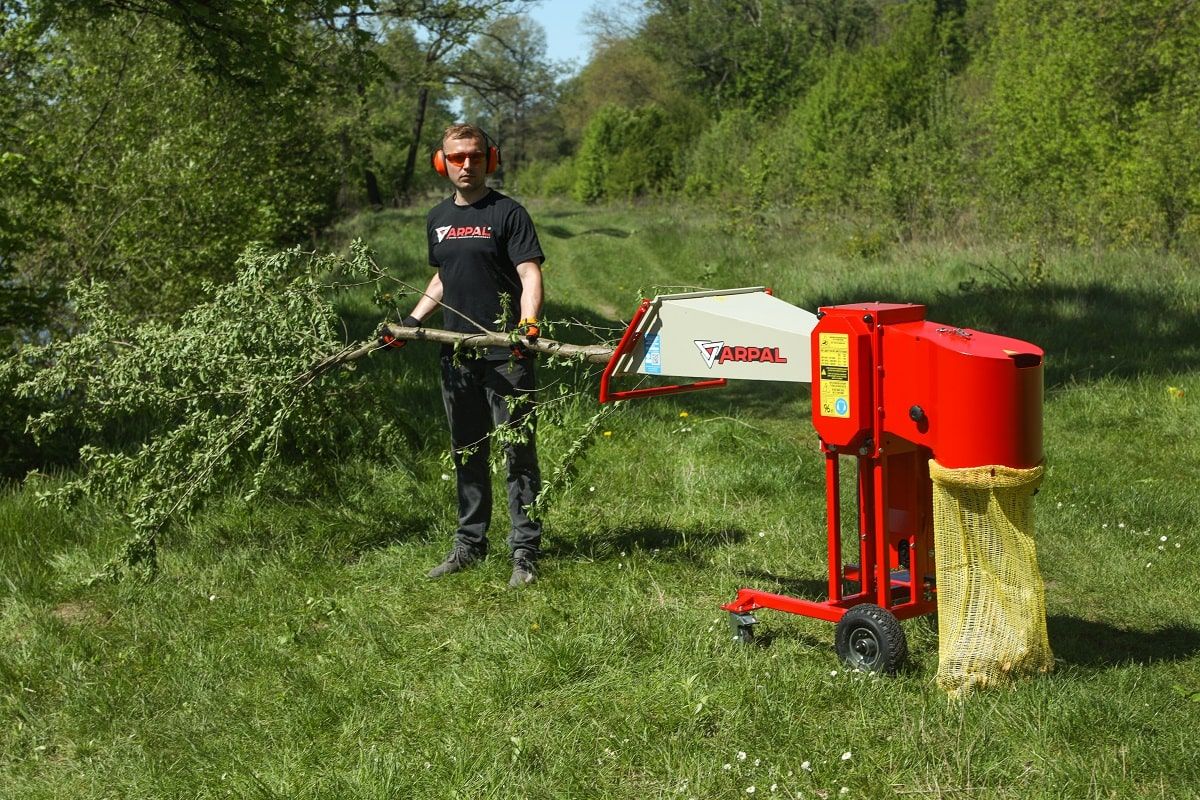

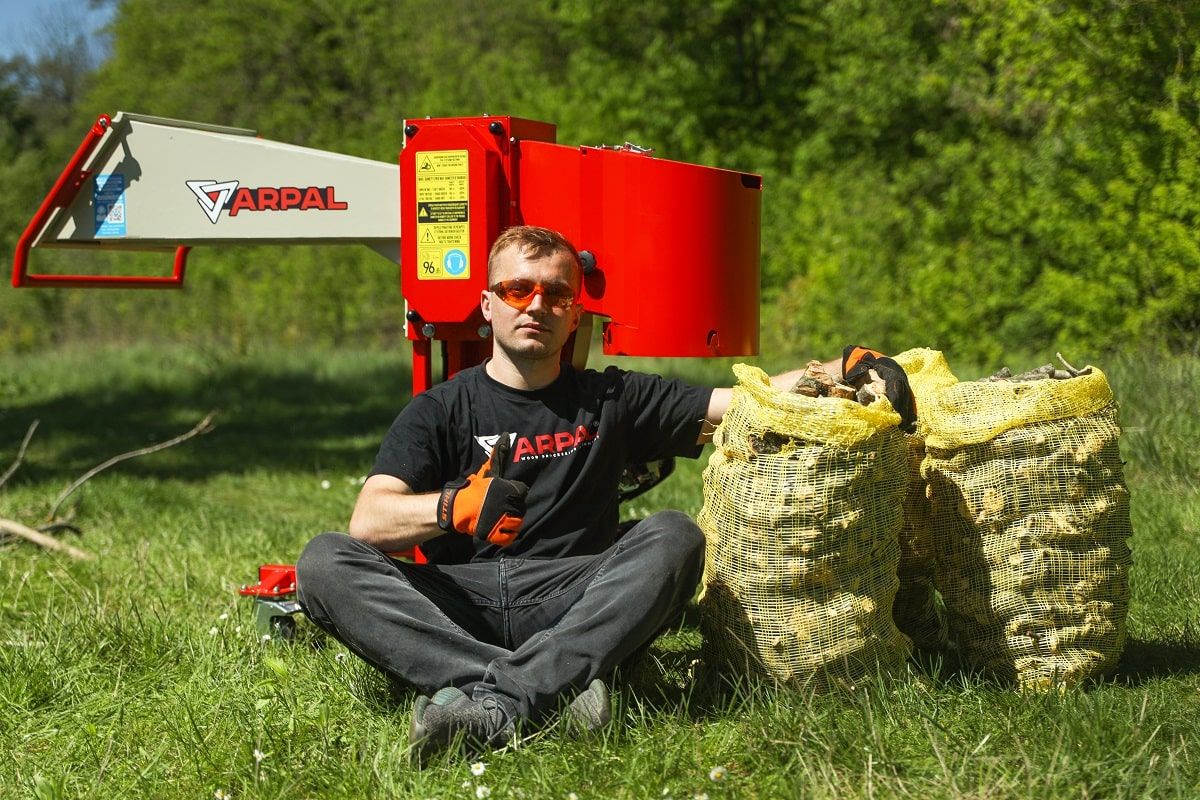

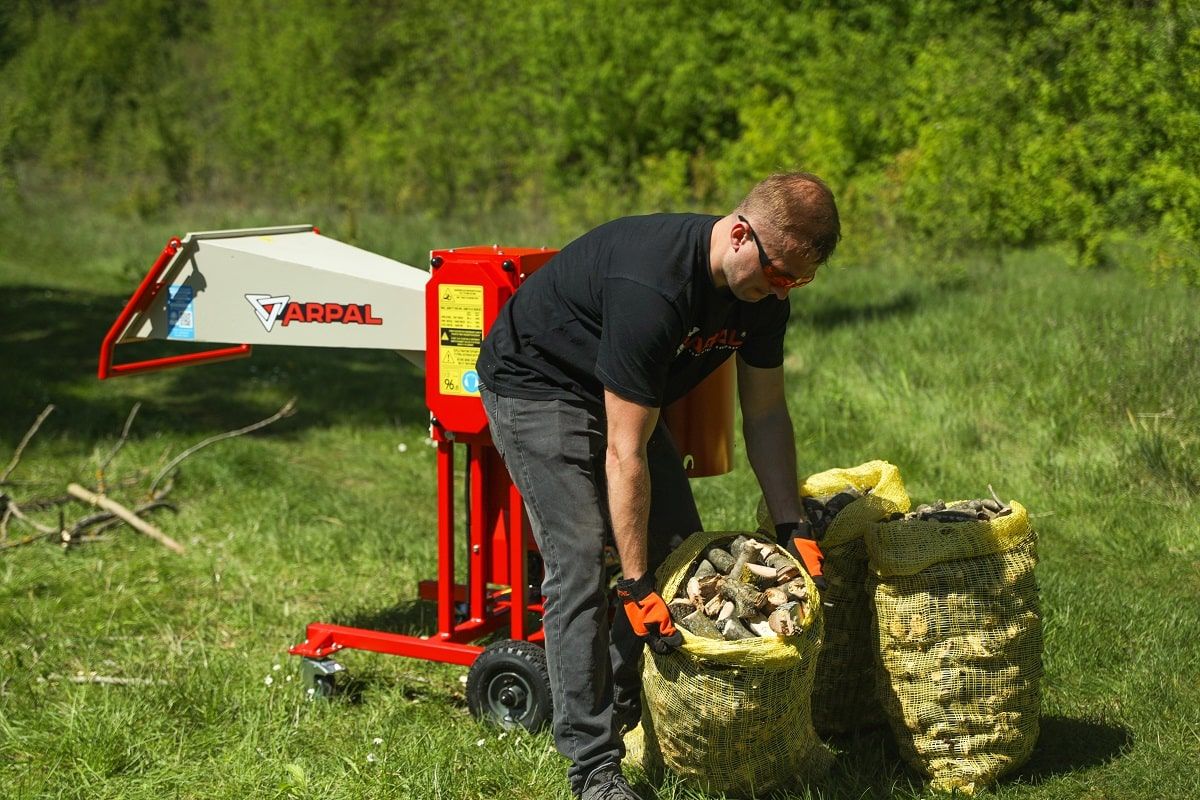

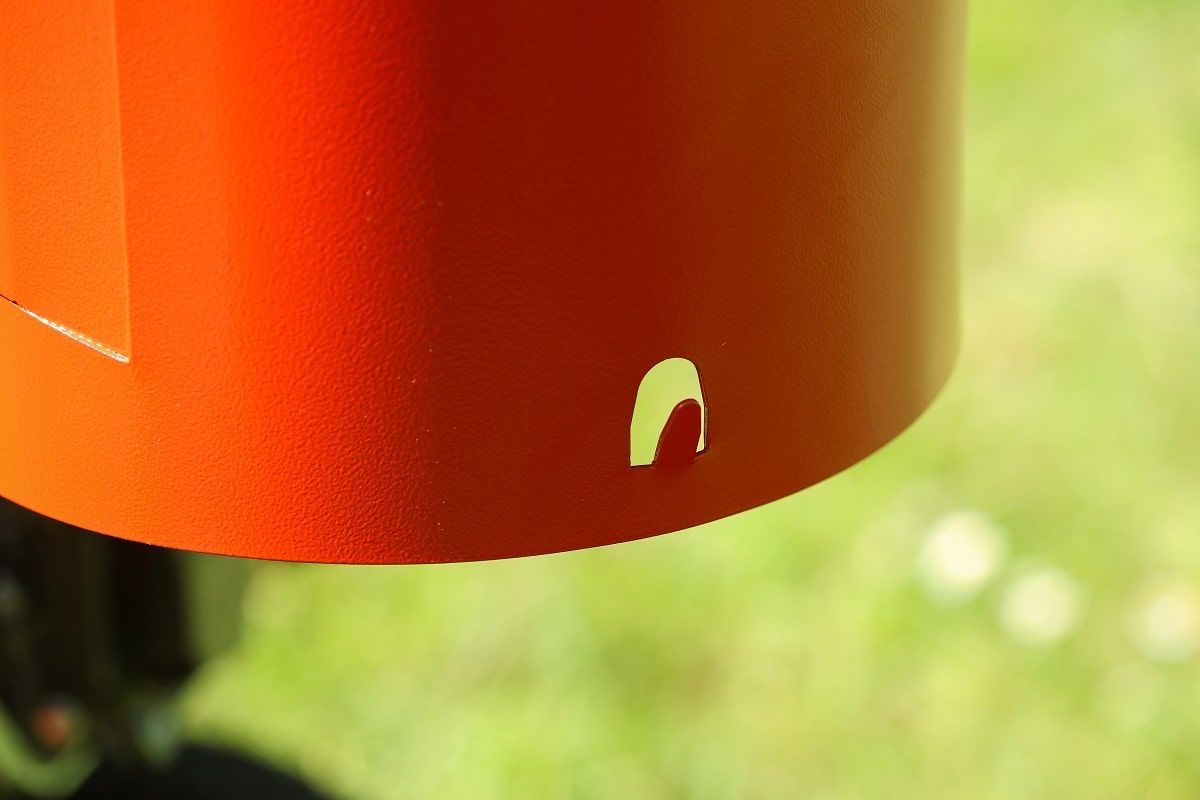

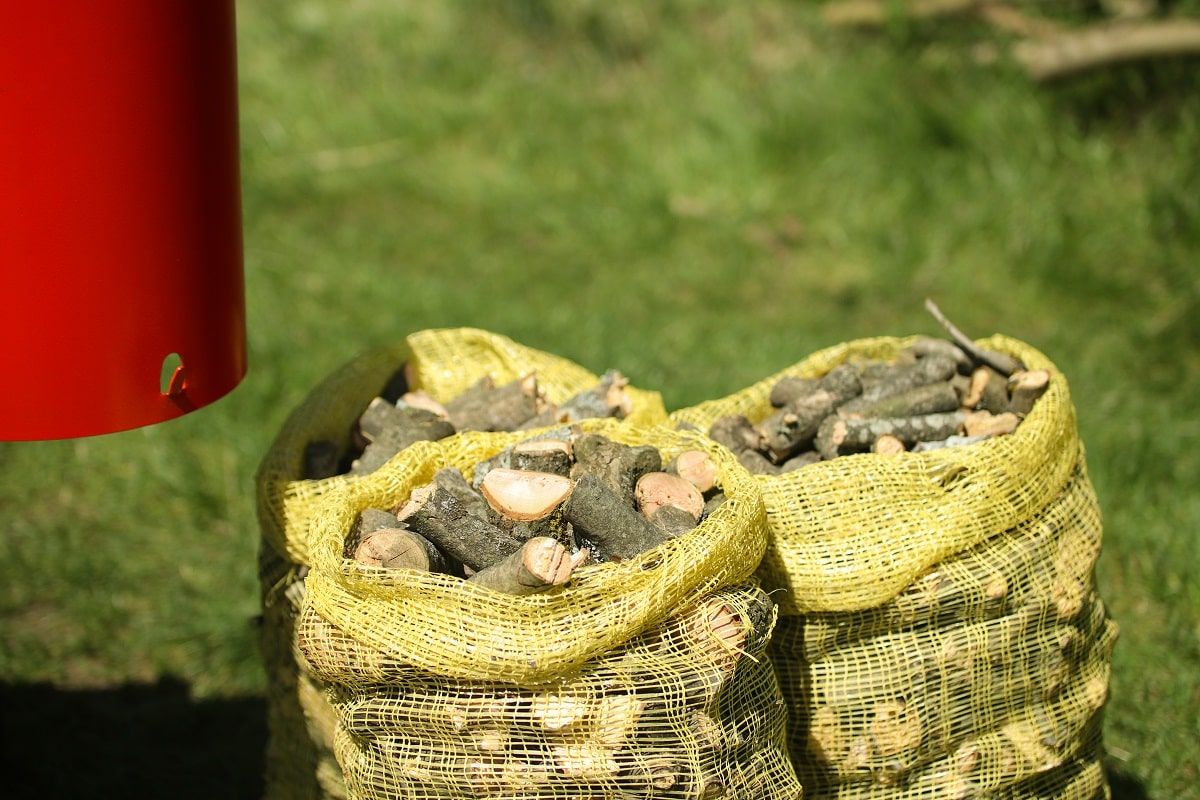

На подрібнювачі АМ-80БД встановлено універсальний вихідний бункер. Він комбінований і складається з двох швидкоз’ємних частин: з прямого бункера та з фасувальника. Фасувальник дозволяє фасувати порубані гілки одразу в сітки ( розміром 50х80 см). Прямий бункер дозволяє рубати в причіп, біг-бег чи іншу ємність або просто на землю насипом. Для того щоб зняти фасувальник не потрібно жодних ключів чи інших допоміжних інструментів, достатньо просто ослабити два маховичка, відкрити ручний замок та зняти фасувальник. Крім того конструкція фасувальника є дуже жорсткою та надійною, для того щоб він витримував удари від гілок, а також він має лише один отвір через який випадають гілки у мішок, а усі інші сторони є закритими, що на відміну від конструкцій інших виробників, не дає гілкам вилетіти в оператора, або деформувати сам бункер.

Вхідний бункер. Безпека оператора

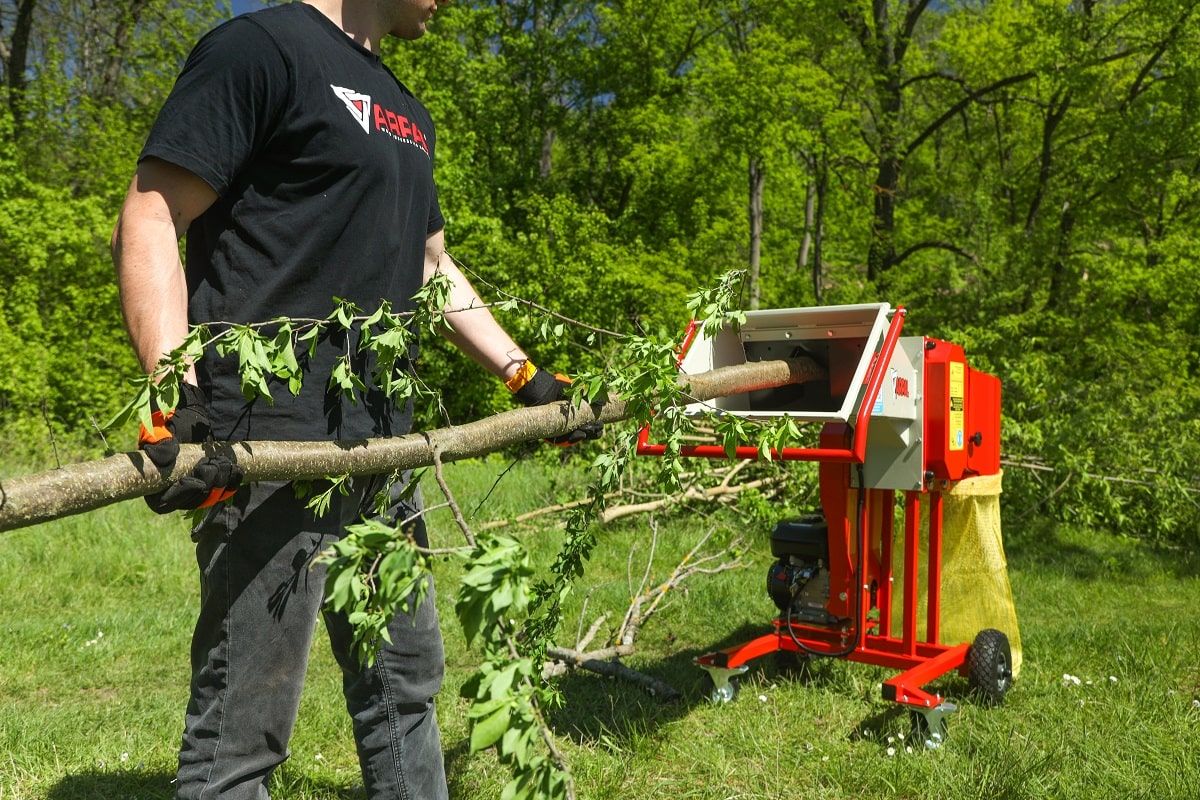

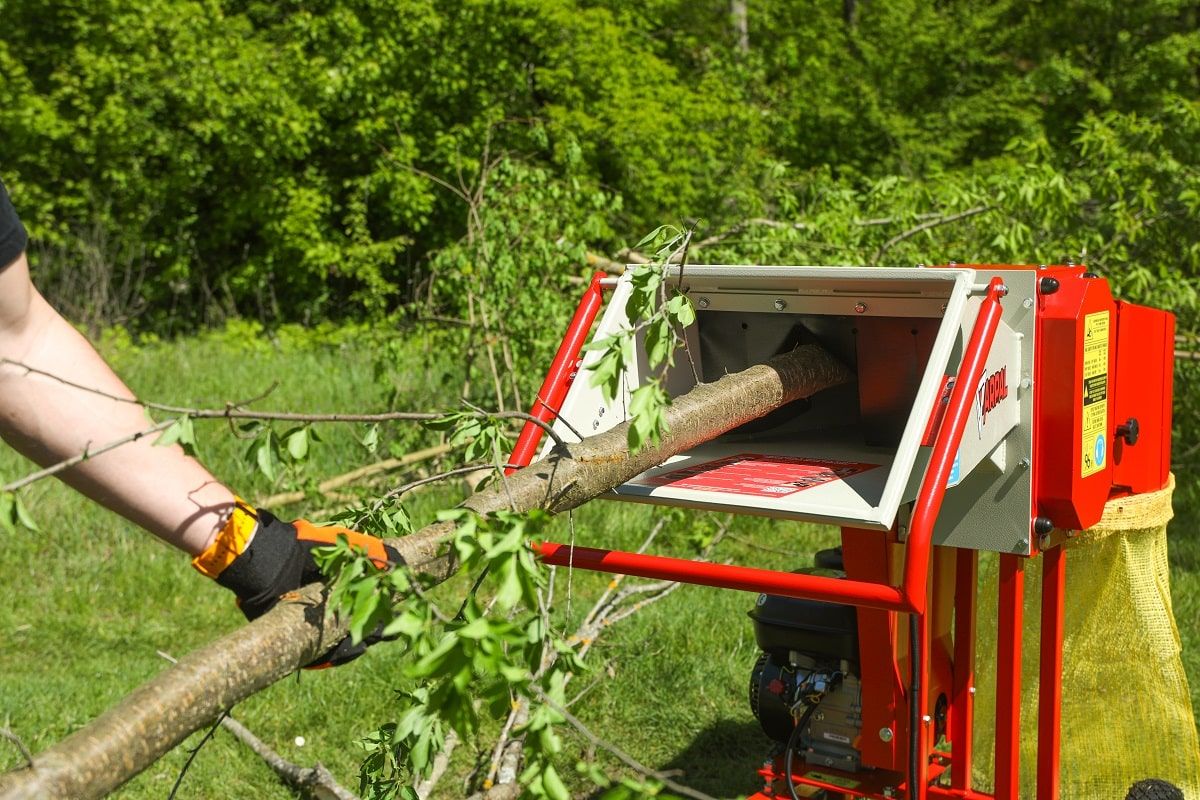

Вхідний бункер обладнаний шторкою із прозорого ПВХ матеріалу, для захисту оператора від трісок в процесі роботи. Подрібнювач гілок AM-80БД обладнано спеціальною ручкою безпеки, яка розміщена на краю вхідного бункера, та слугує для екстреної зупинки подрібнювача гілок під час роботи.

Бункер має жорстку конструкцію, додатково обварений спеціальною трубою по колу а також знизу підсилений швелером для протидії ударів гілок..

Довжина бункера відповідає стандартам безпеки Європейського союзу для лісових машин. Розміри вхідного отвору 135х165 мм.

Подрібнювач гілок АМ-80БД повністю виготовляється на нашому виробництві. Ми контролюємо якість усіх етапів нашого виробництва, усі посадочні поверхні проходять обовʼязкову шліфовку. Проводиться контроль якості зварних швів.

Перед фарбуванням усі конструкції проходять зачистку. Подрібнювач гілок покривається порошковою фарбою, що значно подовжує термін експлуатації конструкцій подрібнювача.

Крутою особливістю всіх подрібнювачів гілок ARPAL є те що робота з ними не потребує ніяких додаткових інструментів. Підготовка до роботи подрібнювача, приведення його в дію, заміна фасувальника - це все можна зробити без залучення додаткових ключів.

Гарантія та сервіс

Сервіс та клієнтоорієнтованість є великою перевагою компанії ARPAL. Ми завжди прагнемо якомога швидше допомогти нашим клієнтам з різними питаннями які можуть виникнути під час роботи. На вхідному бункері розташований QR-код, який дозволяє миттєво зв’язатись напряму з спеціалістами заводу. Це надзвичайно зручно.

Ми впевнені в нашій продукції, тому ми надаємо гарантію 3 роки на подрібнювач гілок АМ-80БД. Крім того ми як завод виробник проводимо гарантійне та пост гарантійне обслуговування подрібнювача гілок АМ-80БД.

Купуючи подрібнювач гілок у нас Ви отримуєте надійного помічника на шляху до Вашої енергонезалежності!
