Подрібнювач гілок Arpal на шматки дров до трактора (АМ-80ТР)

Короткий тезисний опис з ключовими перевагами

- Рубає гілки до 80 мм в діаметрі

- Універсальний бункер. Дрова можна завантажувати одразу мішок або насипом у причіп

- Конструкція відповідає стандартам безпеки ЄС

- З’єднання подрібнювача з трактором захищене від перенавантажень

Продуктивність до 4 м³

- Універсальне кріплення під фаркоп або тракторний причіп. Зручно працювати в одній сцепці трактор - подрібнювач - причіп.

- Зручна продумана конструкція. Для приведення в дію не потребує жодного стороннього інструменту

- Деталі виконанні на станках з ЧПК з ідеальною точністю

- Стійке до механічного впливу порошкове фарбування

- Термооброблені ножі з міцної сталі AISI 5140

- Гарантія 3 роки від виробника

- Чудовий сервіс

Детальний опис

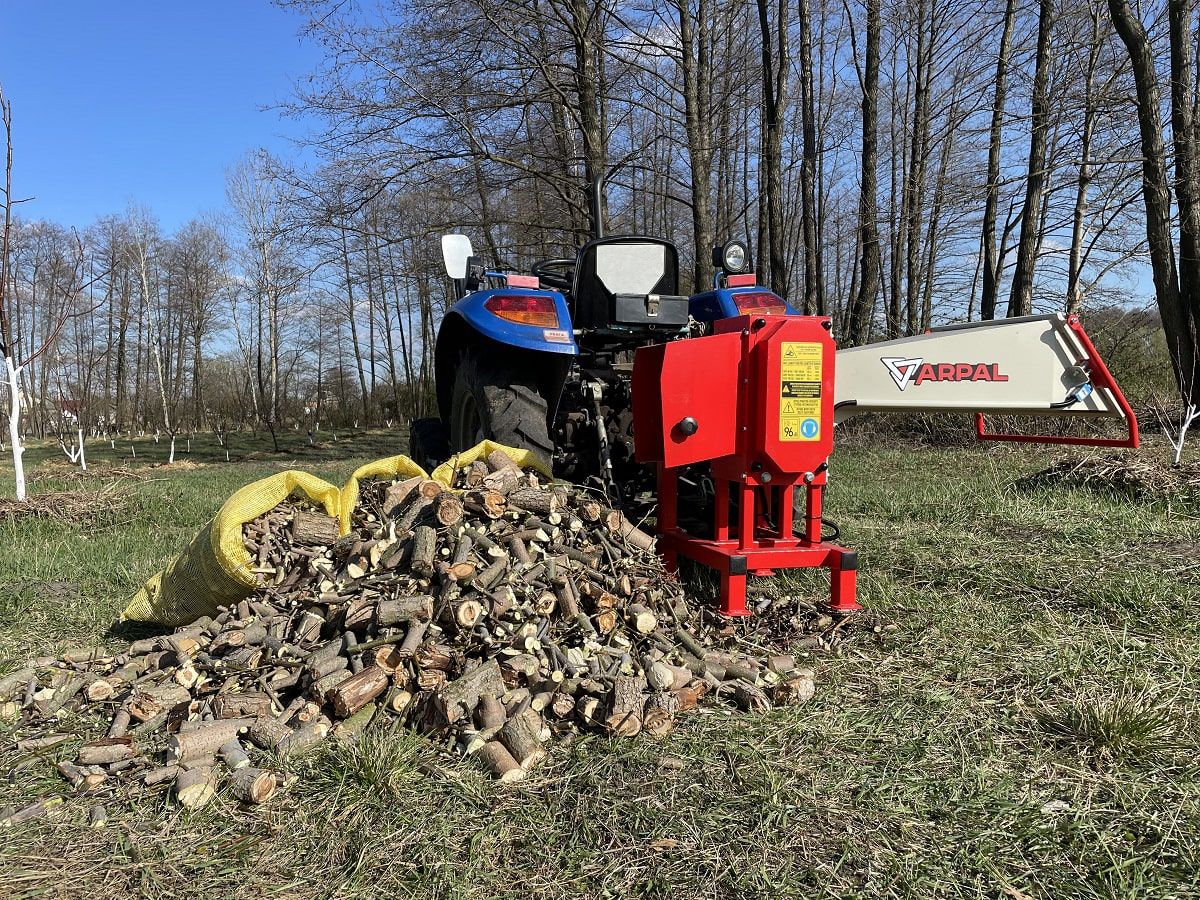

Подрібнювач гілок АМ-80ТР призначений для переробки та утилізації методом рубання гілок, рейок, обаполів, ламелей та інших деревних відходів. Подрібнювач гілок перетворює сировину в шматки довжиною 6…12 см, даний розмір не регулюється та залежить від діаметру (товщини) сировини. АМ-80ТР здатен перерубувати гілки діаметром до 80 см в залежності від вологості та породи дерева. Порубані гілки є ідеальним паливом для піролізних та твердопаливних котлів, камінів, печей та інших опалювальних пристроїв, а також для виробництва деревного вугілля.

Продуктивність подрібнювача гілок АМ-80ТР складає максимально 4 м³ готової продукції за годину роботи. Продуктивність напряму залежить від якості підготовки сировини та кількості персоналу задіяного у процесі роботи.

Підключення до трактора та захист від перенавантажень

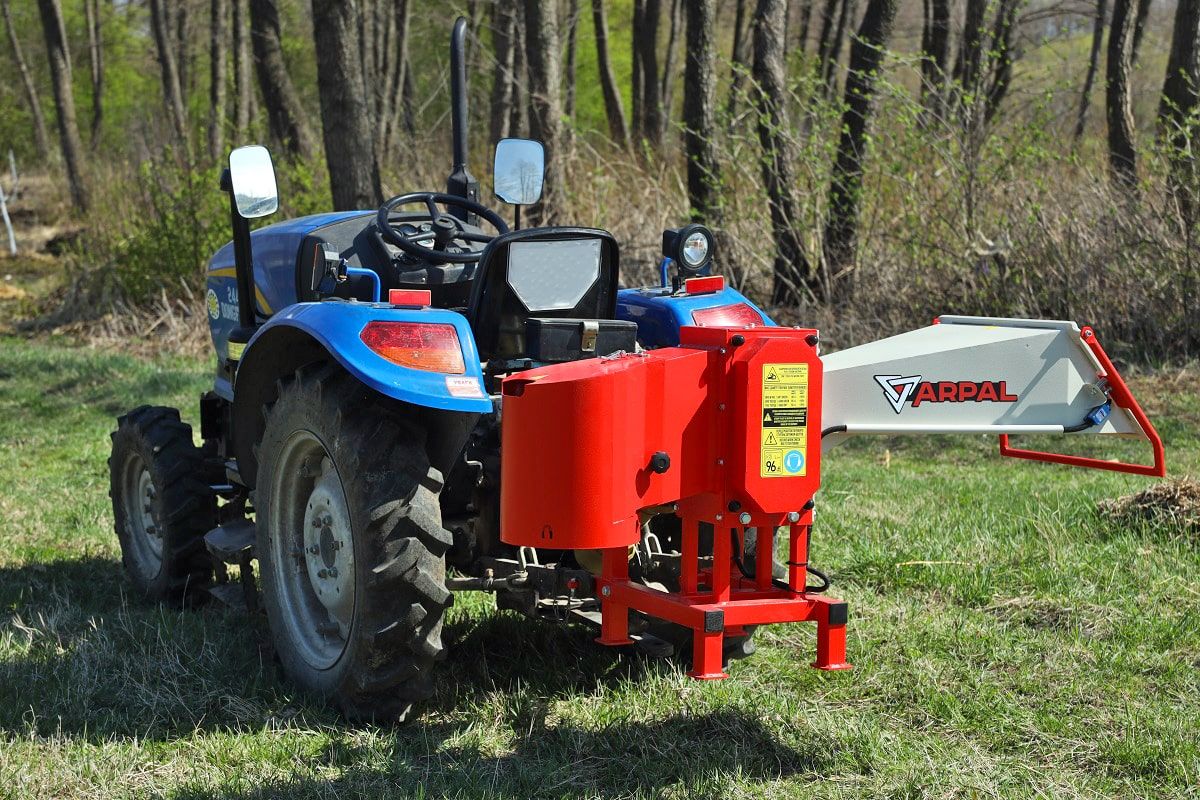

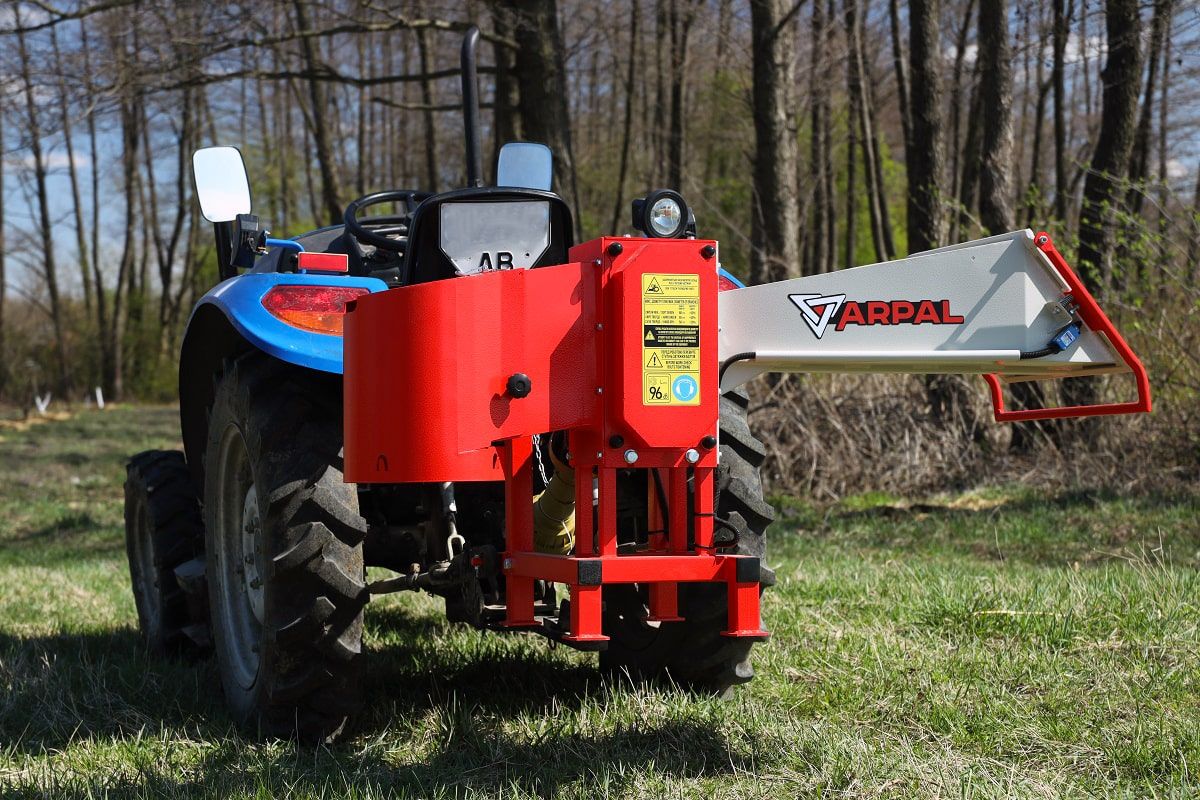

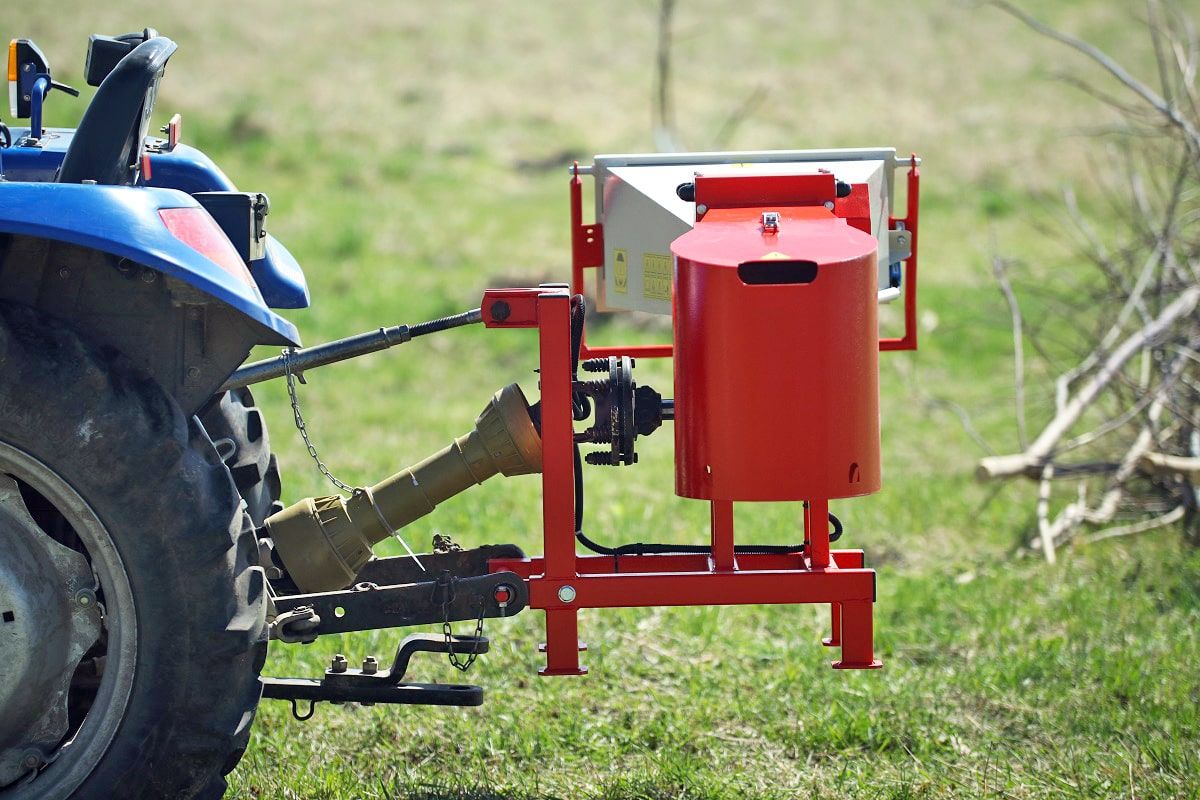

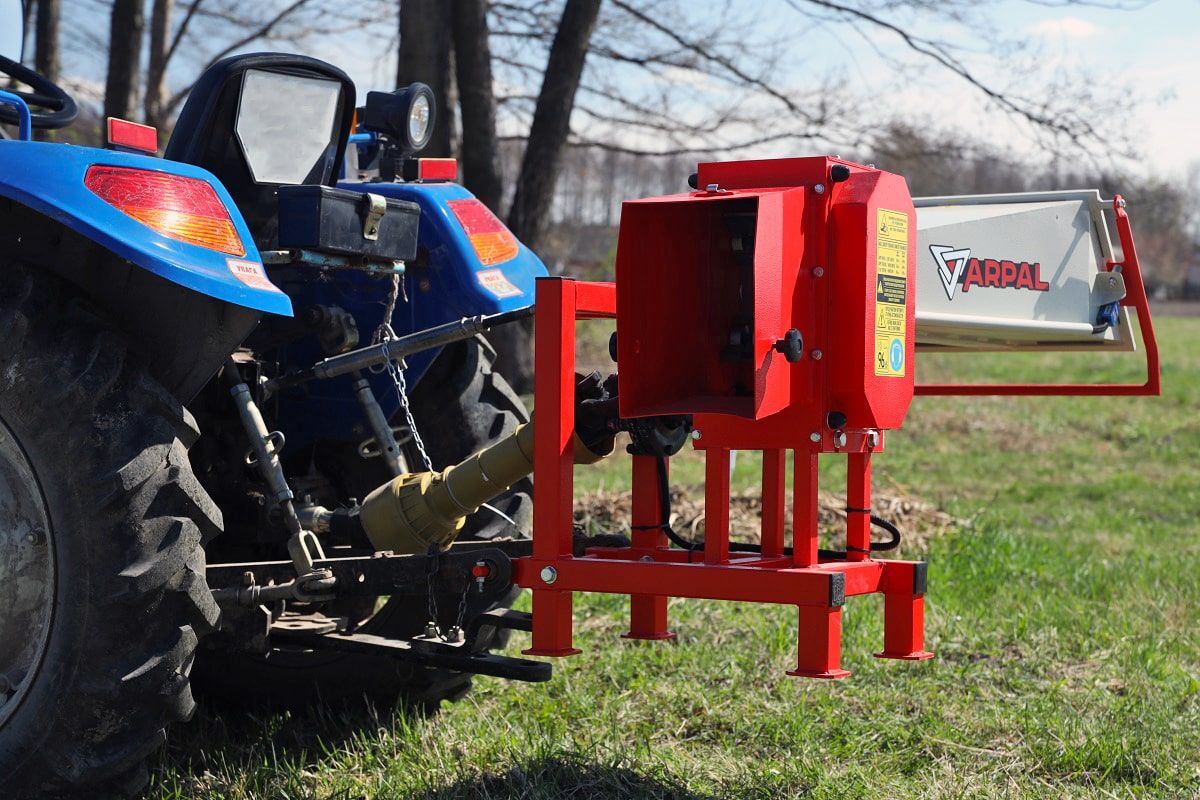

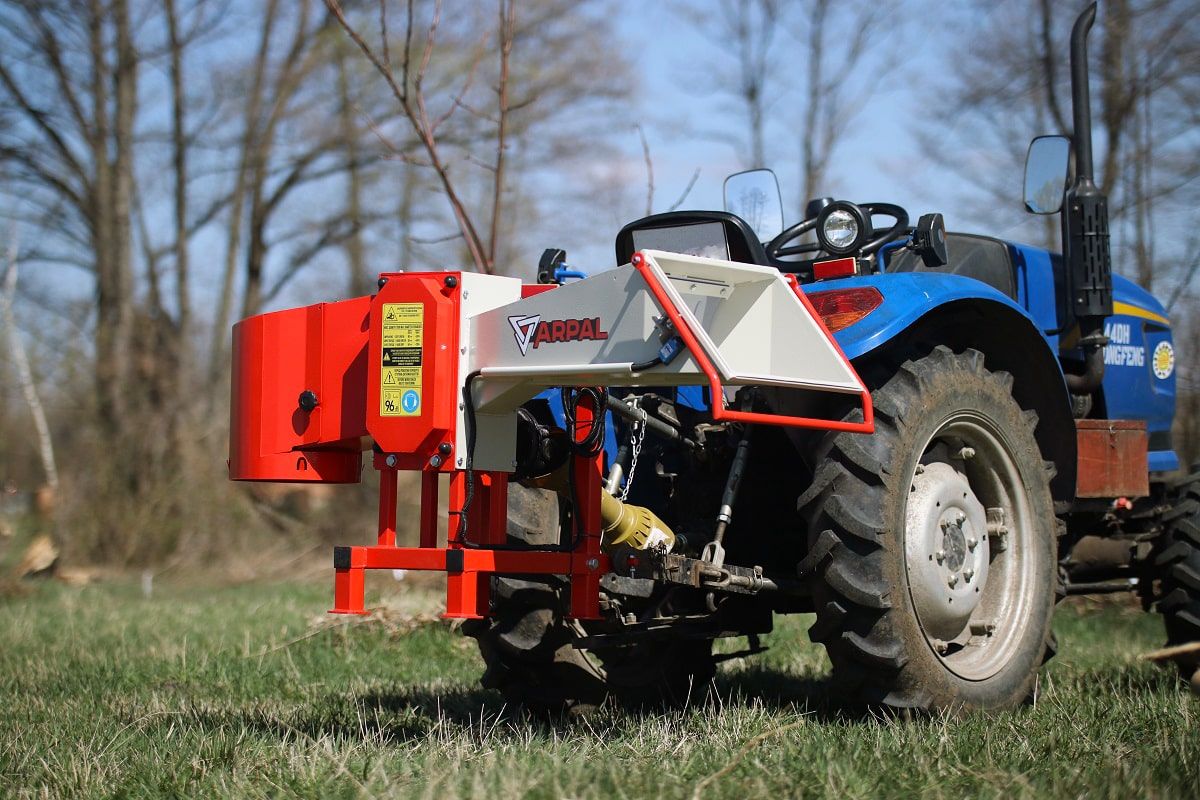

Подрібнювач гілок АМ-80ТР приводиться в дію від ВВП трактора та навішується на стандартну трьох точкову навіску. Мінімальна необхідна потужність трактора для роботи з подрібнювачем гілок складає 16 к.с.

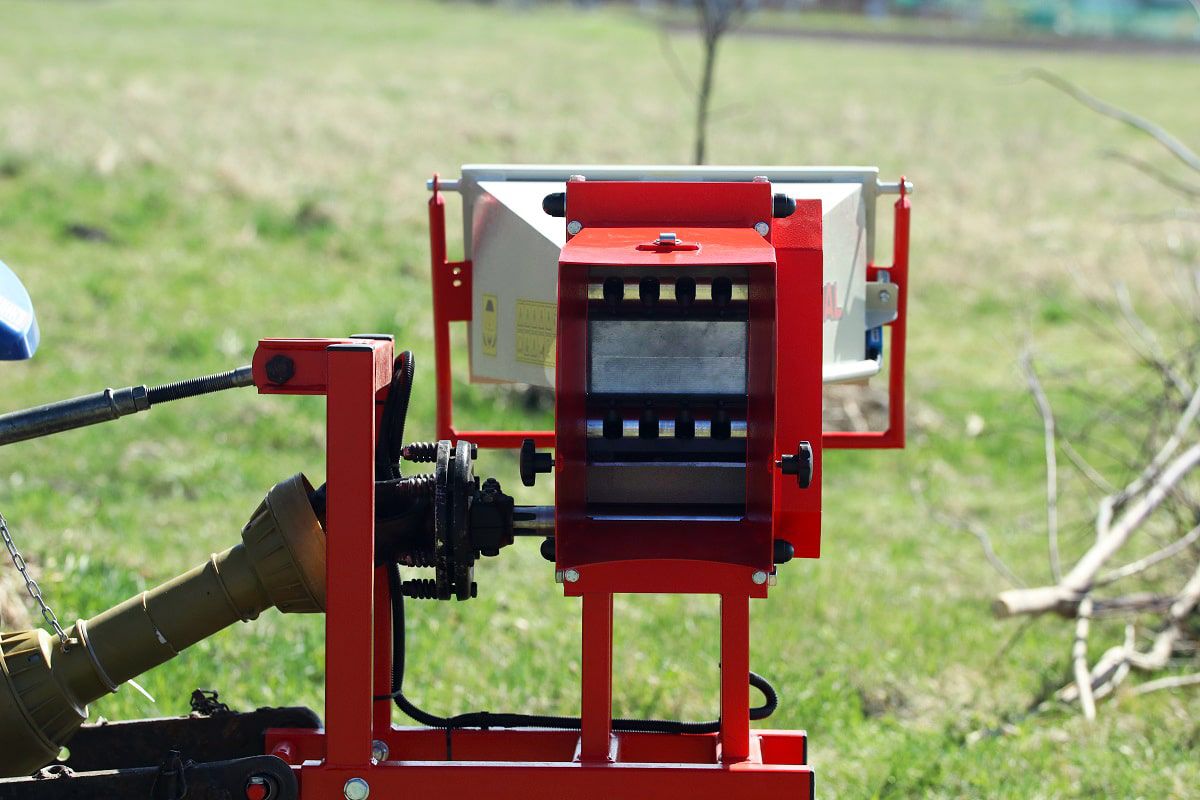

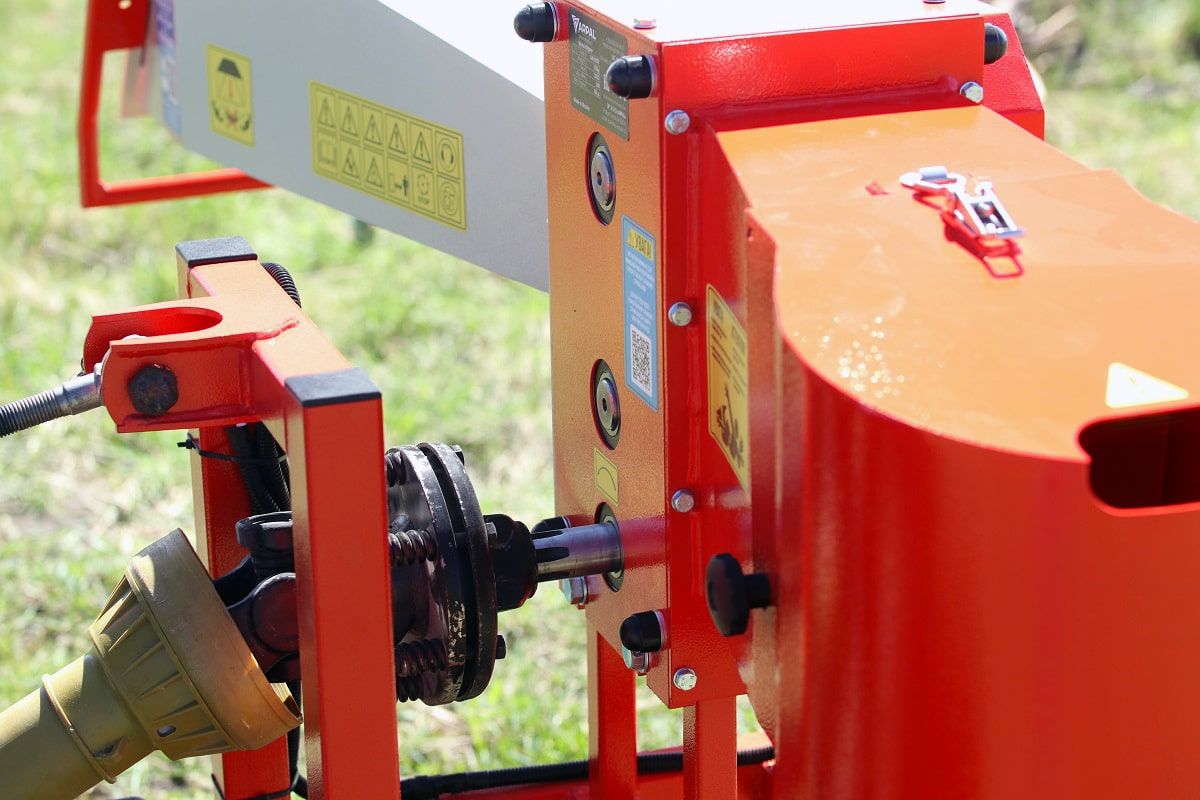

Ми рекомендуємо зʼєднувати подрібнювач із трактором через карданний вал класу Т2 із фрикційною муфтою. Муфта захищає трактор та подрібнювач від критичних навантажень. Вона складається із фрикційних дисків які прижимаються один до одного болтами з пружинами. Чим сильніше зажаті пружини тим більше навантаження на прокручування витримують диски. Як працює муфта: наприклад, Ви закинули гілку і вона застрягла, в цей момент ножі подрібнювача зупинились, але трактор хоче крутити далі. І в цей момент починають прокручуватись диски муфти кардана. Відповідно подрібнювач зупинився а трактор крутить і нічого не ламається. Вам потрібно зупинити вал відбору потужності трактора, дістати гілку і можна працювати знову. Кардан не входить у комплект подрібнювача, але Ви можете придбати його у нас, або використовувати свій, головне щоб він мав правильно налаштовану муфту.

Ріжучий механізм

Ріжучий механізм складається із двох плит, привідного валу та двох робочих валів із ножами. Ріжучий механізм обладнаний власним редуктором який збільшує крутний момент у 3,2 рази, складається із трьох шестерень.

Підшипники повністю посаджені у тіло плити що забезпечує їх правильну роботу, просте обслуговування, та захищає їх від пошкодження.

Шестерні з’єднуються із робочими валами з допомогою конусних швидкозатискних муфт. Цей вид з’єднання є ключовою відмінністю наших подрібнювачів від інших виробників, які використовують жорсткі з’єднання типу шліців чи шпонок, що призводить до невідновної шкоди або договартісного ремонту.

Конусні муфти виконують декілька функцій:

1. дозволяють ідеально виставити ножі в одній площині.

2. дозволяють відрегулювати ріжучий механізм та уникнути розбиття в процесі роботи.

3. запобігають руйнуванню ріжучого модуля при перевищенні навантаження.

Шийки робочих валів шліфовані, що забезпечує щільну посадку конусних муфт. Муфти передають необхідне для роботи навантаження та прокручуються тільки при екстрених навантаженнях для того щоб запобігти пошкодженню обладнання.

Така конструкція ріжучого механізму дозволяє рубати навіть найтонші гілки, що впливає на якість подрібненого матеріалу, адже всі шматки будуть розділенні між собою. У подрібнювачах іншої конструкції, якщо ножі чітко не співпадають один відносно одного з мінімальним зазором на виході гілки можуть бути недорубані та в формі “ковбасок”, що впольшому ускладнює використання такої сировини.

Кожна деталь ріжучого модуля виготовляється окремо на станках з ЧПК. Це дозволяє досягнути високої точності, якості та співвісності деталей ріжучих елементів.

Завдяки чітким посадкам та ідеально рівним площинам модуль чітко збирається. Механізм працює добре і злагодженнно, як годинник.

У зварній конструкції великий шанс виникнення різних прекосів та деформацій під час зварювання, що призводить до втрати правильної геометрії та співвісності ріжучого модуля. Спочатку такі проблеми можуть не впливати на роботу, але згодом після тривалого використання це призведе до серйозних поломок. І що найголовніше в такому виконанні відремонтувати і вирішити цю проблему буде неможливо, на відміну від збірної конструкції, яку можна повністю розібрати одним ключем і замінити кожну окрему деталь.

Ножі

Робочим елементом подрібнювача гілок є ножі. На подрібнювачі гілок АМ-80ТР встановлено 6 ножів, ножі виконані зі сталі AISI 5140, мають подвійний кут заточки та в обовʼязковому порядку проходять процес термообробки на сучасній установці ТВЧ. Ножі подрібнювача вставляються у фрезований паз робочого валу, така технологія дозволяє значно зменшити навантаження на болти що кріплять ножі.

Рама та фаркоп

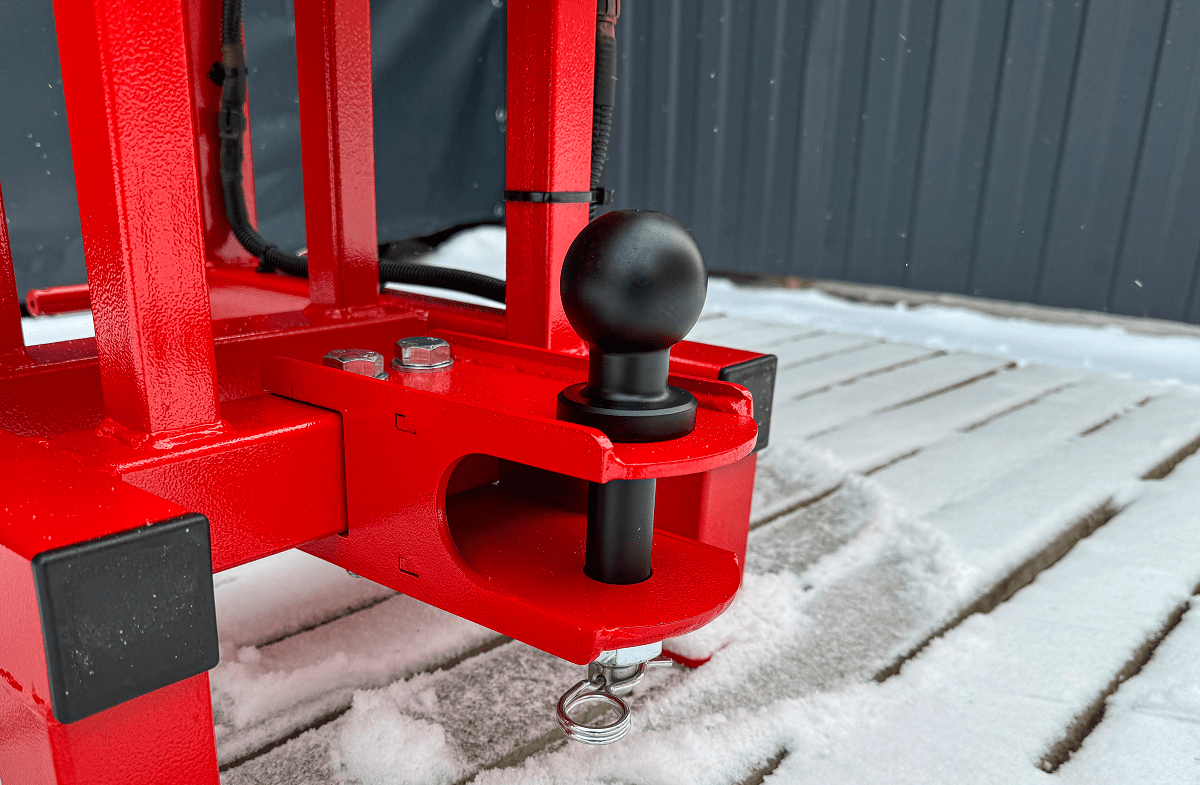

Подрібнювач АМ-80ТР встановлений на жорстку укріплену раму з профільної труби розраховану на тривалі навантаження. Рама укомплектована універсальним кріпленням під фаркоп або тракторний причіп. Подрібнювач зручно перевозити у одній сцепці з трактором та причепом.

(сфоткати фаркоп).

Вихідний бункер. Фасування дров

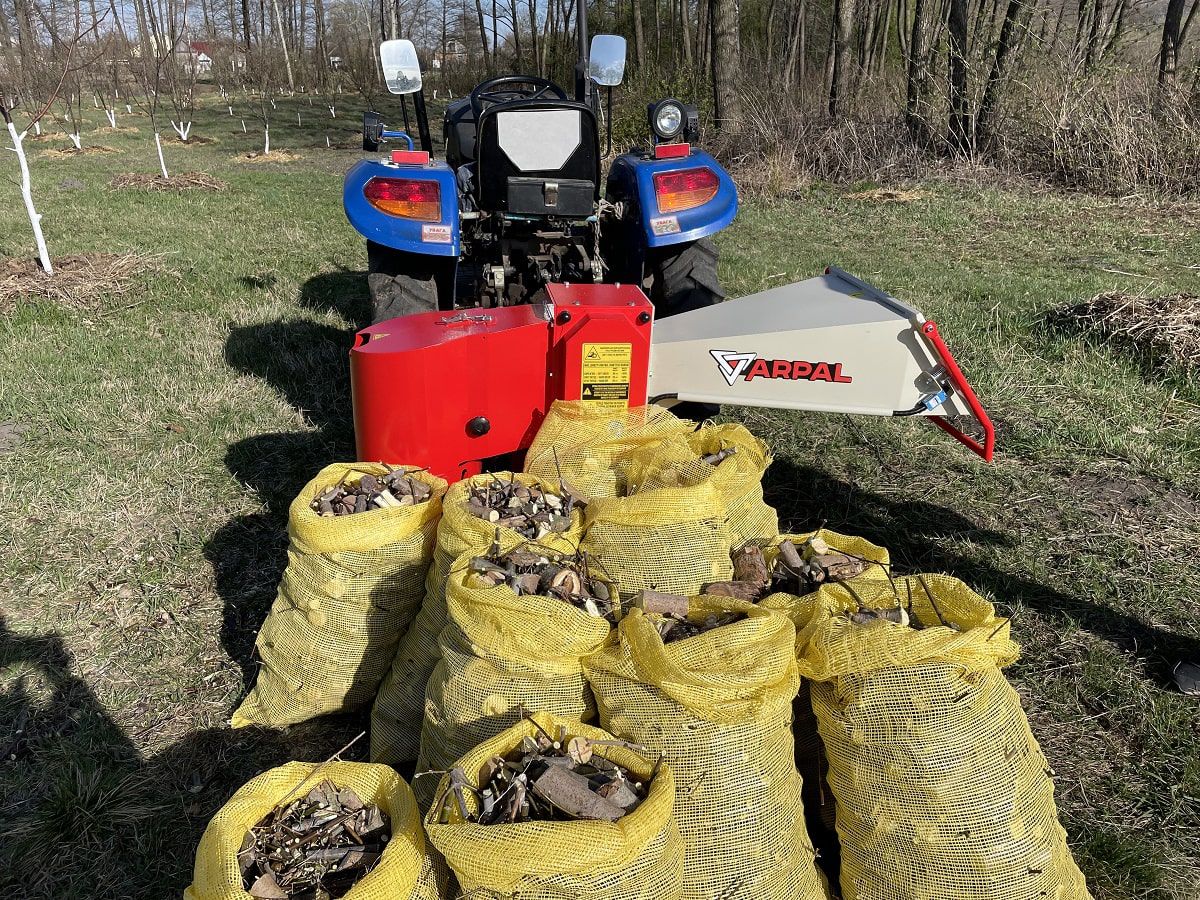

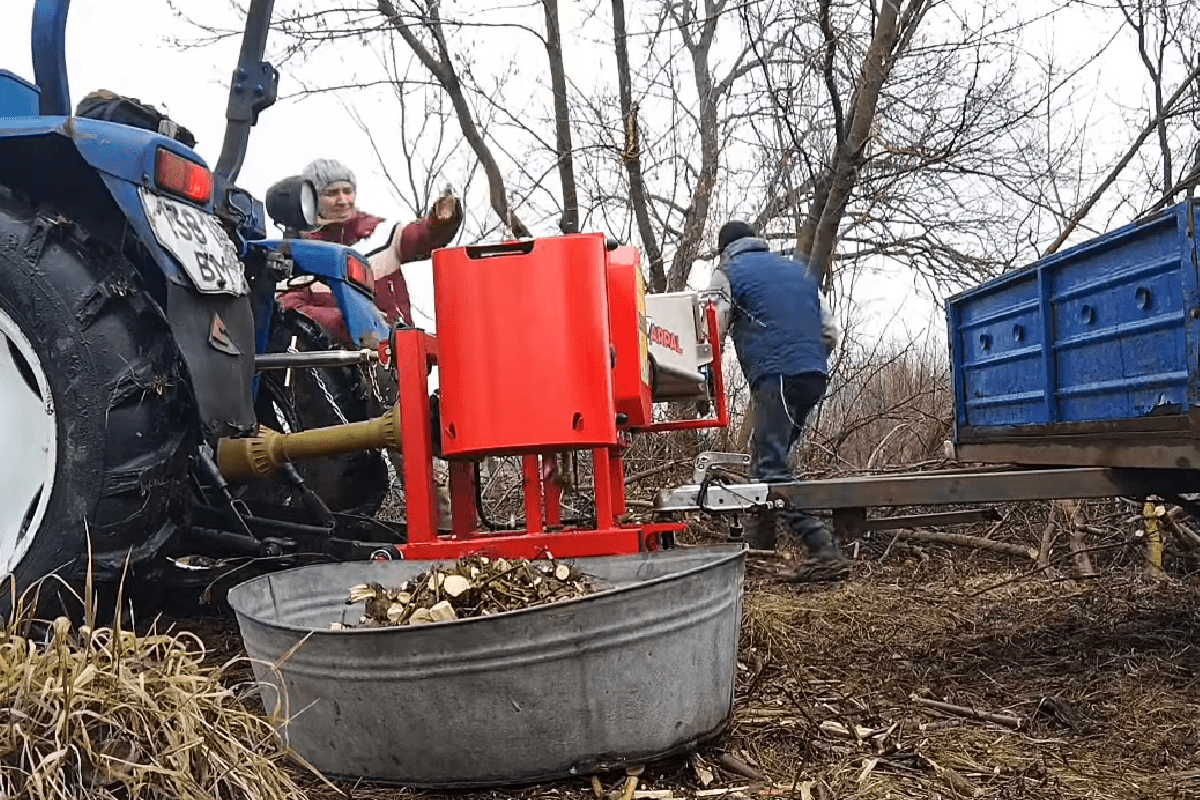

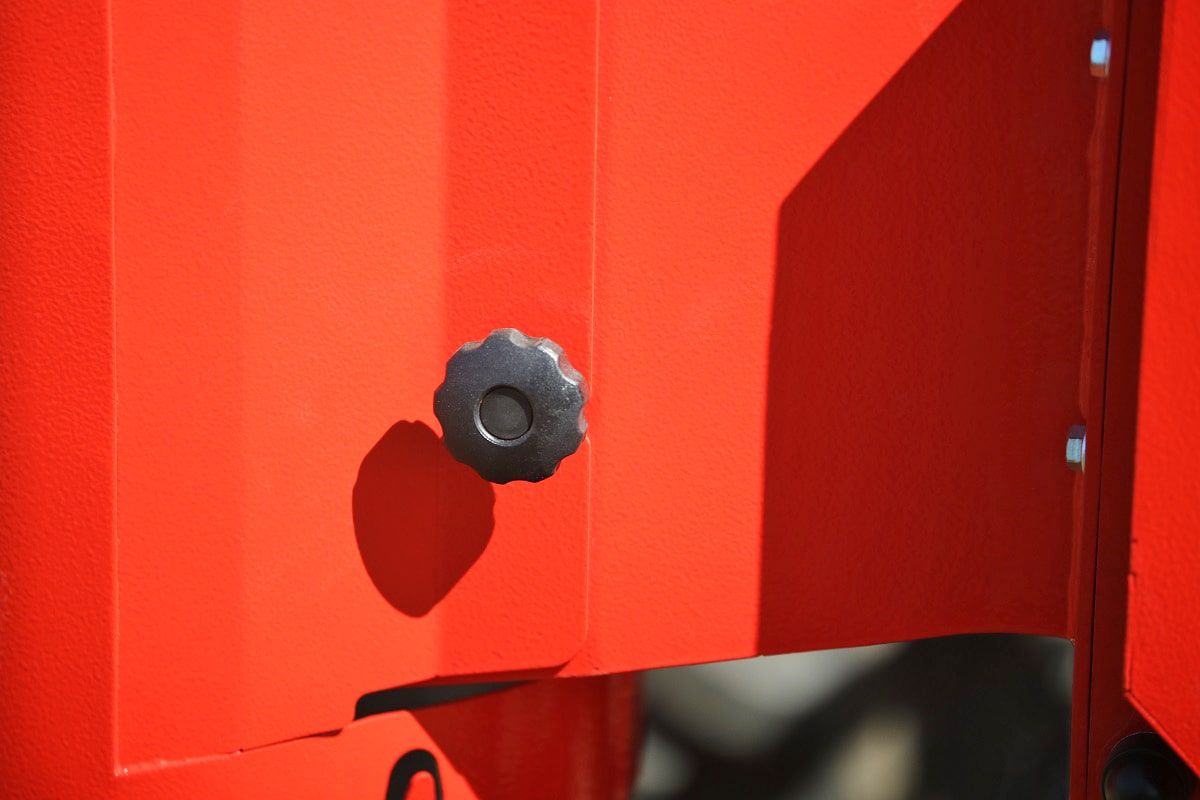

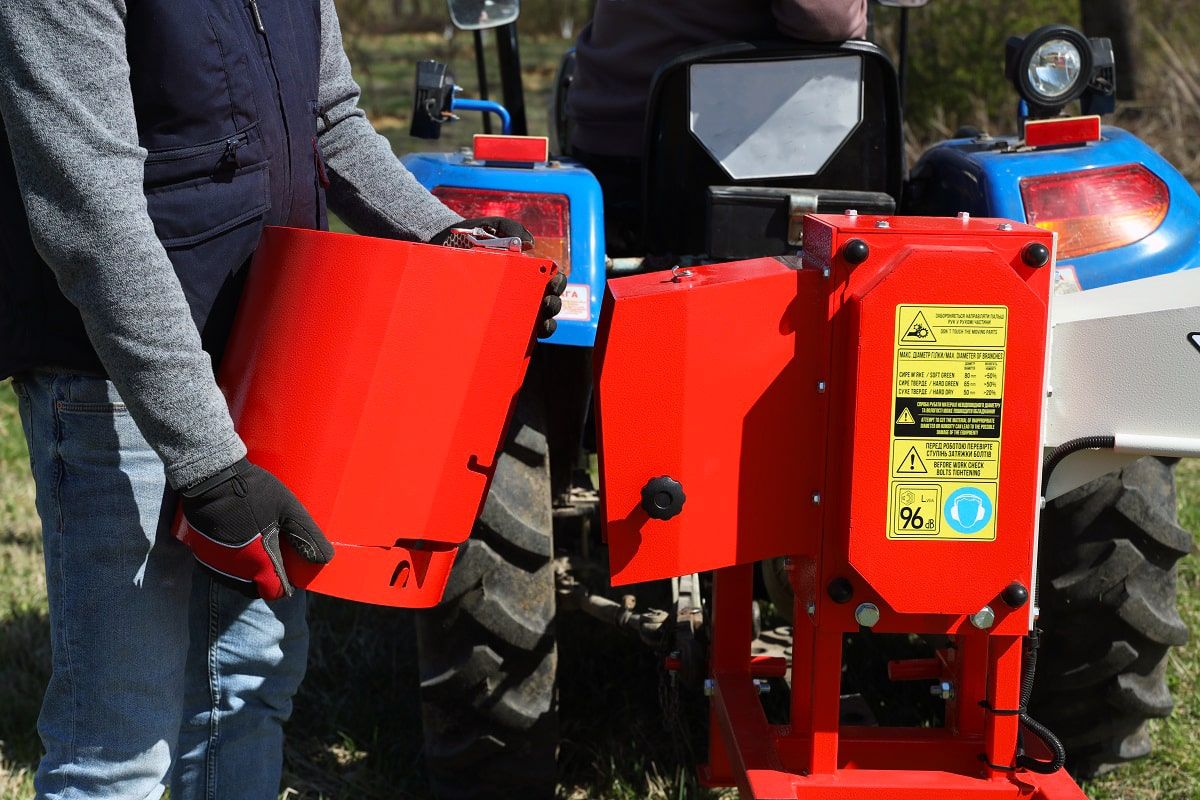

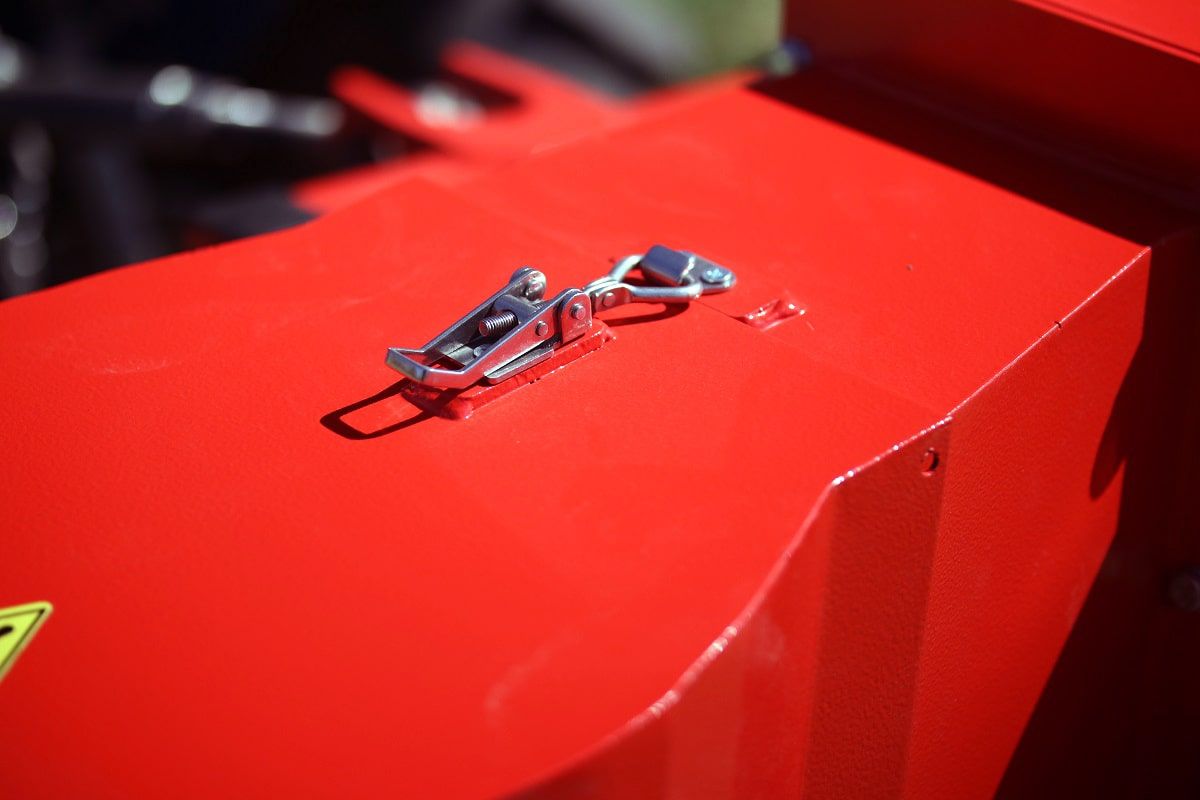

На подрібнювачі АМ-80ТР встановлено універсальний вихідний бункер. Він комбінований і складається з двох швидкоз’ємних частин: з прямого бункера та з фасувальника. Фасувальник дозволяє фасувати порубані гілки одразу в сітки ( розміром 50х80 см). Прямий бункер дозволяє рубати в причіп, біг-бег чи іншу ємність або просто на землю насипом. Для того щоб зняти фасувальник не потрібно жодних ключів чи інших допоміжних інструментів, достатньо просто ослабити два маховичка, відкрити ручний замок та зняти фасувальник. Крім того конструкція фасувальника є дуже жорсткою та надійною, для того щоб він витримував удари від гілок, а також він має лише один отвір через який випадають гілки у мішок, а усі інші сторони є закритими, що на відміну від конструкцій інших виробників, не дає гілкам вилетіти в оператора, або деформувати сам бункер.

Вхідний бункер. Безпека оператора

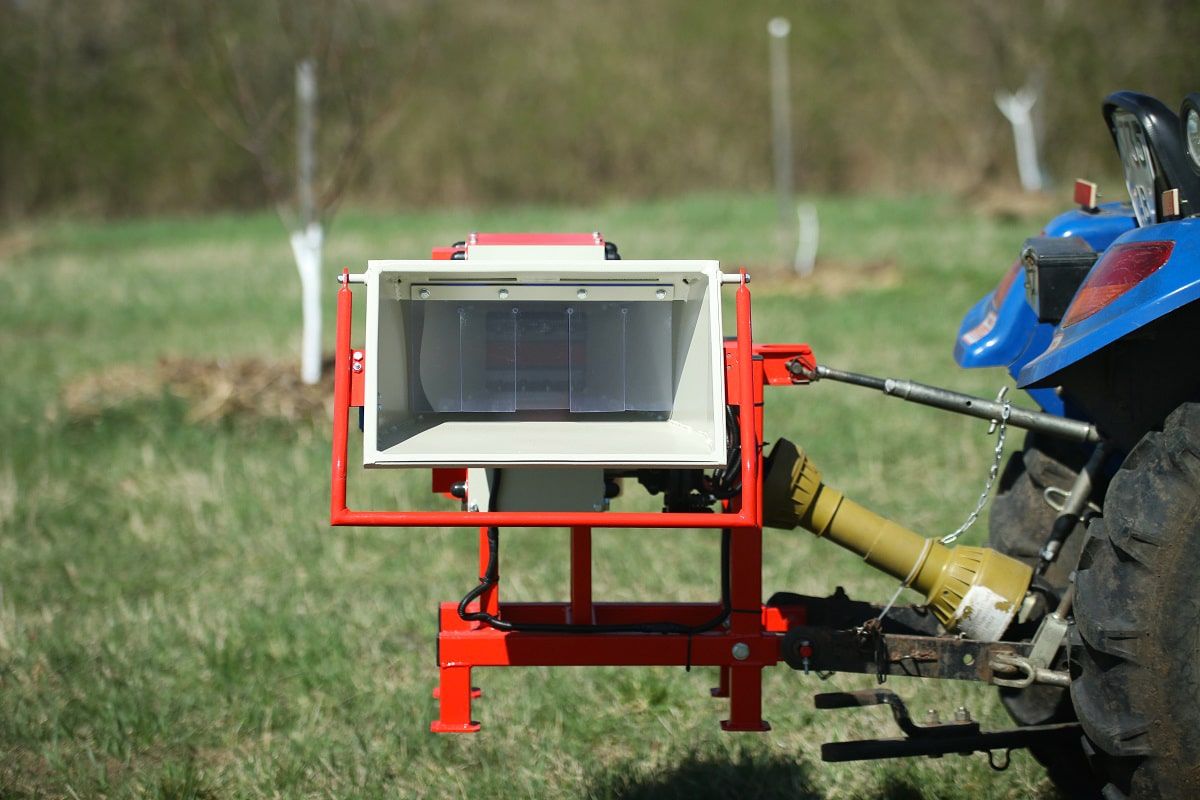

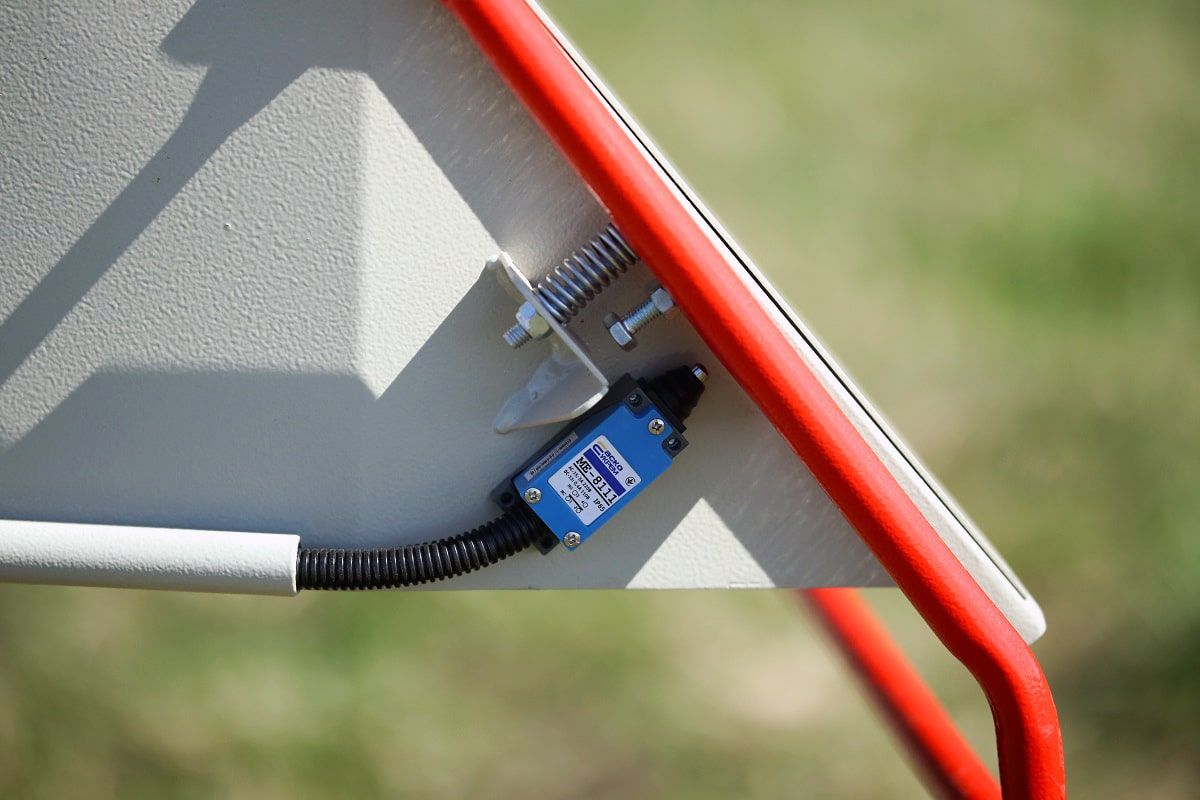

Вхідний бункер обладнаний шторкою із прозорого ПВХ матеріалу, для захисту оператора від трісок в процесі роботи. Подрібнювач гілок AM-80ТР обладнано спеціальною ручкою безпеки, яка розміщена на краю вхідного бункера, та слугує для екстреної зупинки подрібнювача гілок під час роботи.

Бункер має жорстку конструкцію, додатково обварений спеціальною трубою по колу а також знизу підсилений швелером для протидії ударів гілок.

Довжина бункера відповідає стандартам безпеки Європейського союзу для лісових машин. Розміри вхідного отвору 135х165 мм.

Подрібнювач гілок АМ-80ТР повністю виготовляється на нашому виробництві. Ми контролюємо якість усіх етапів нашого виробництва, усі посадочні поверхні проходять обовʼязкову шліфовку. Проводиться контроль якості зварних швів.

Перед фарбуванням усі конструкції проходять зачистку.
