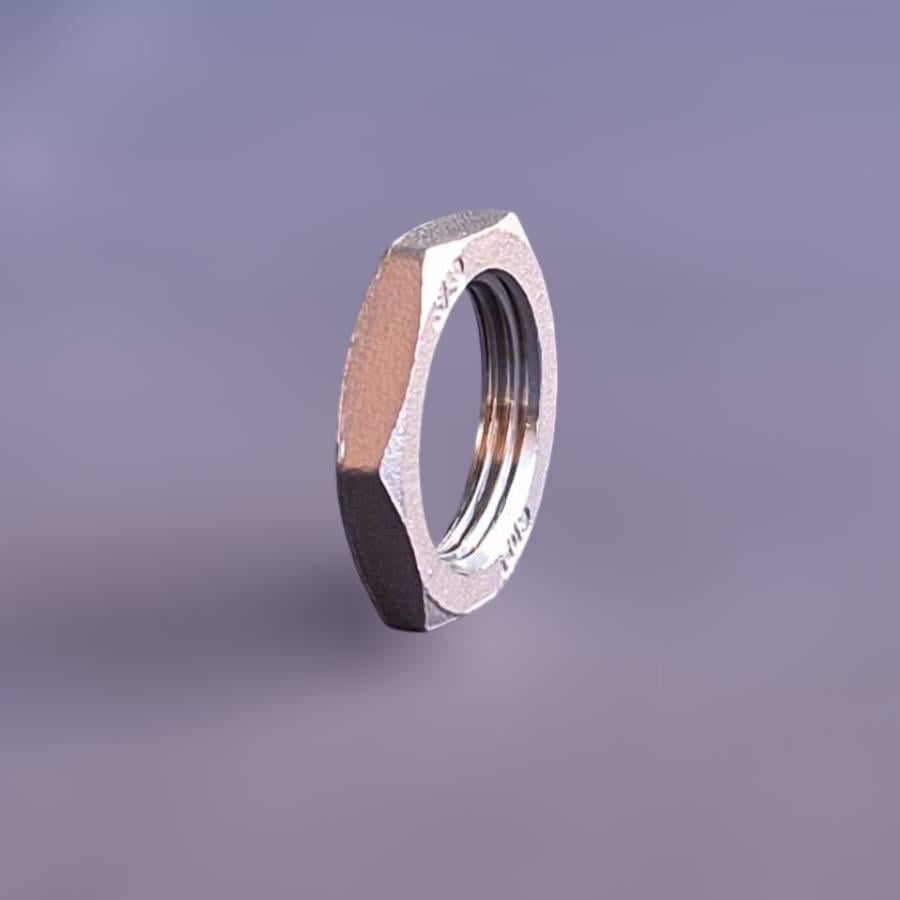

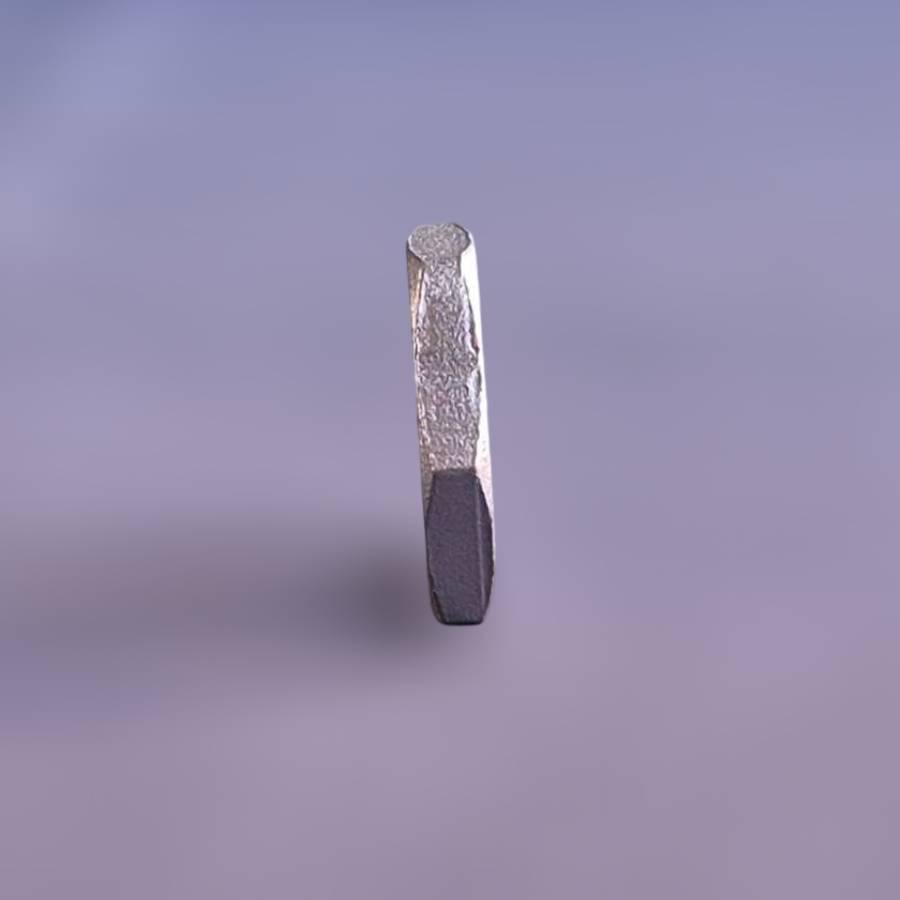

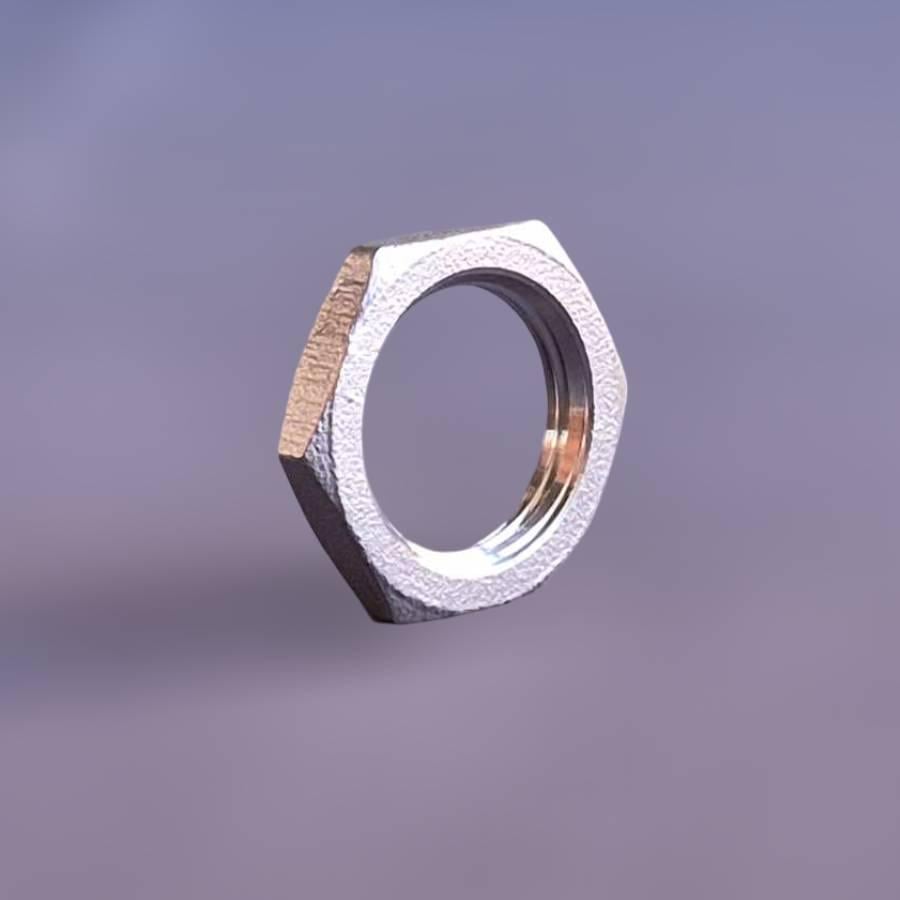

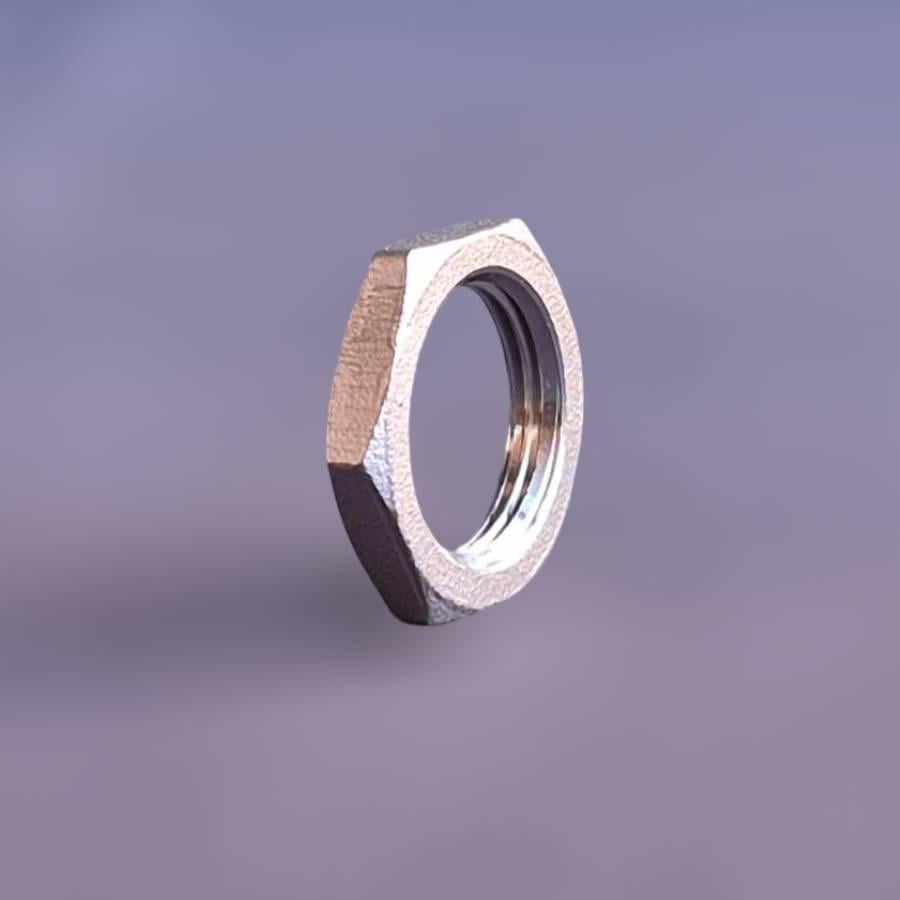

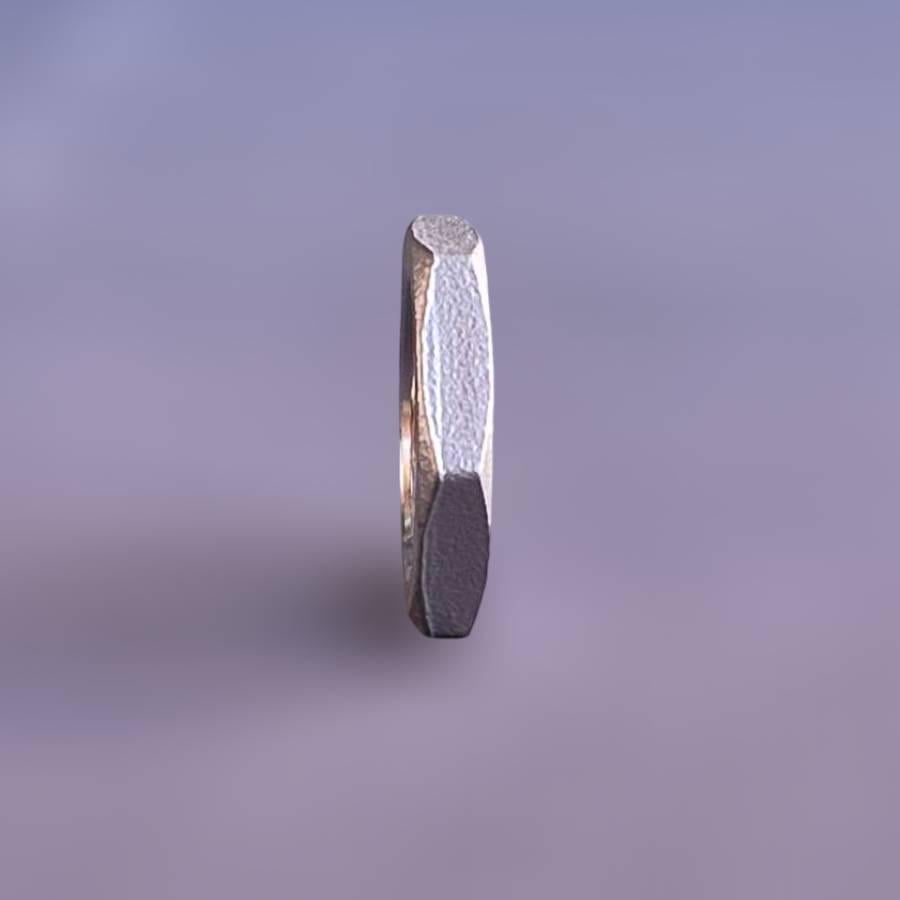

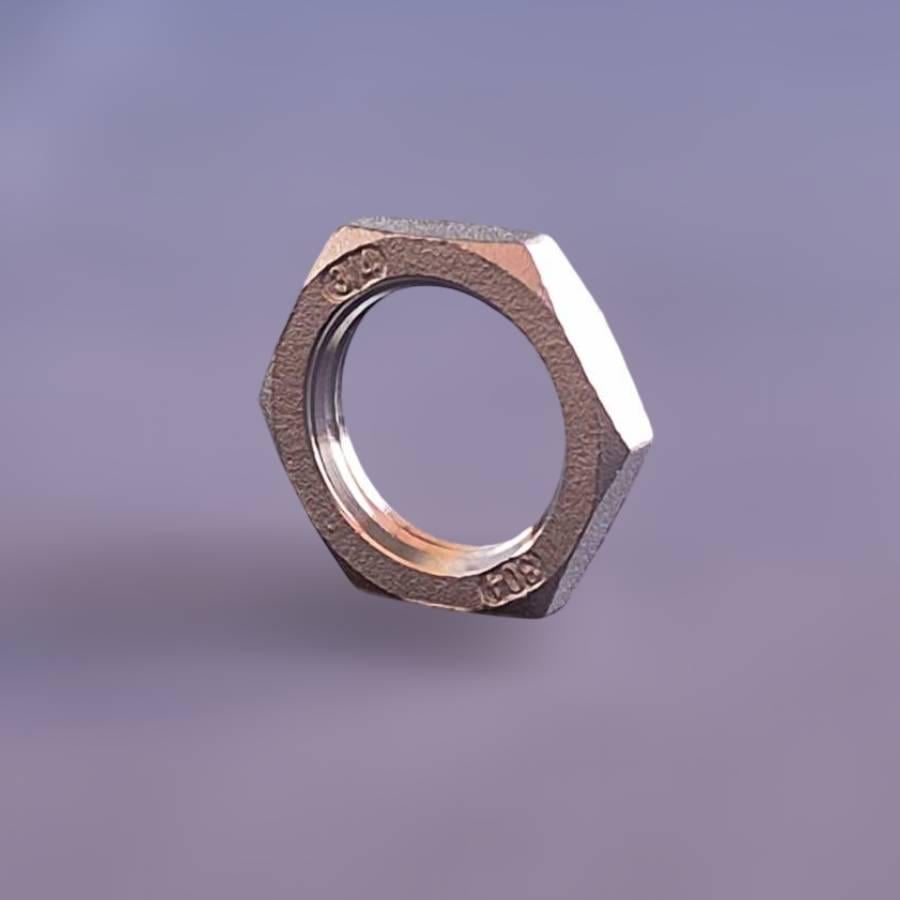

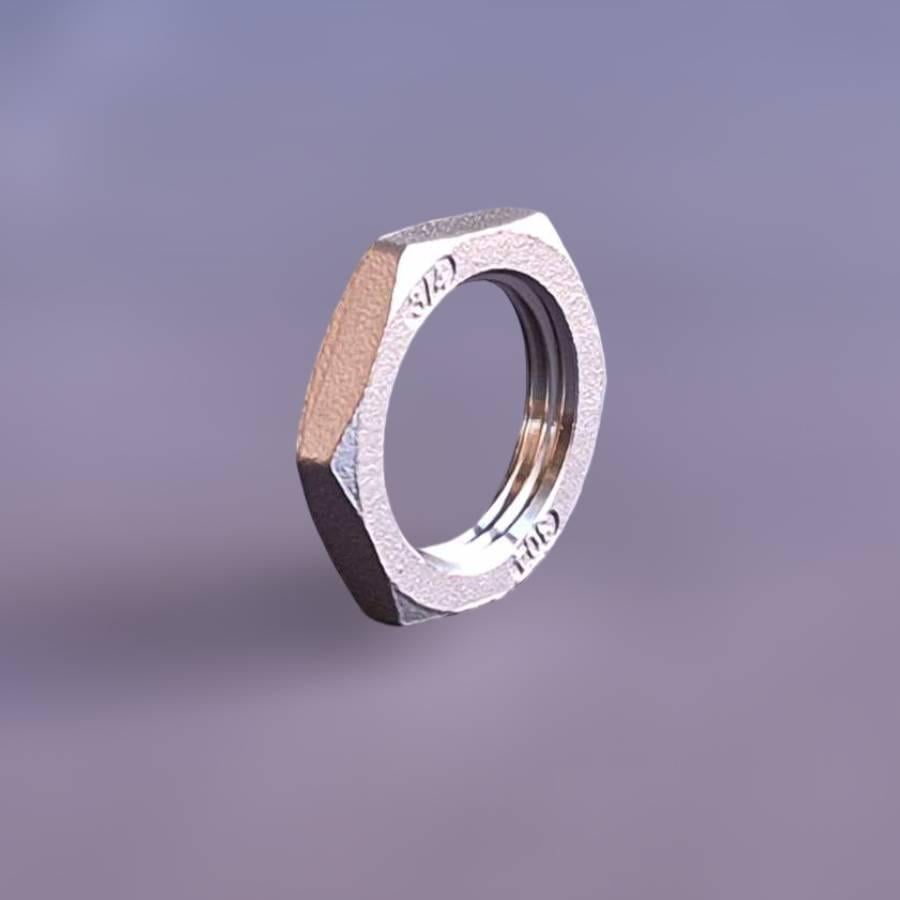

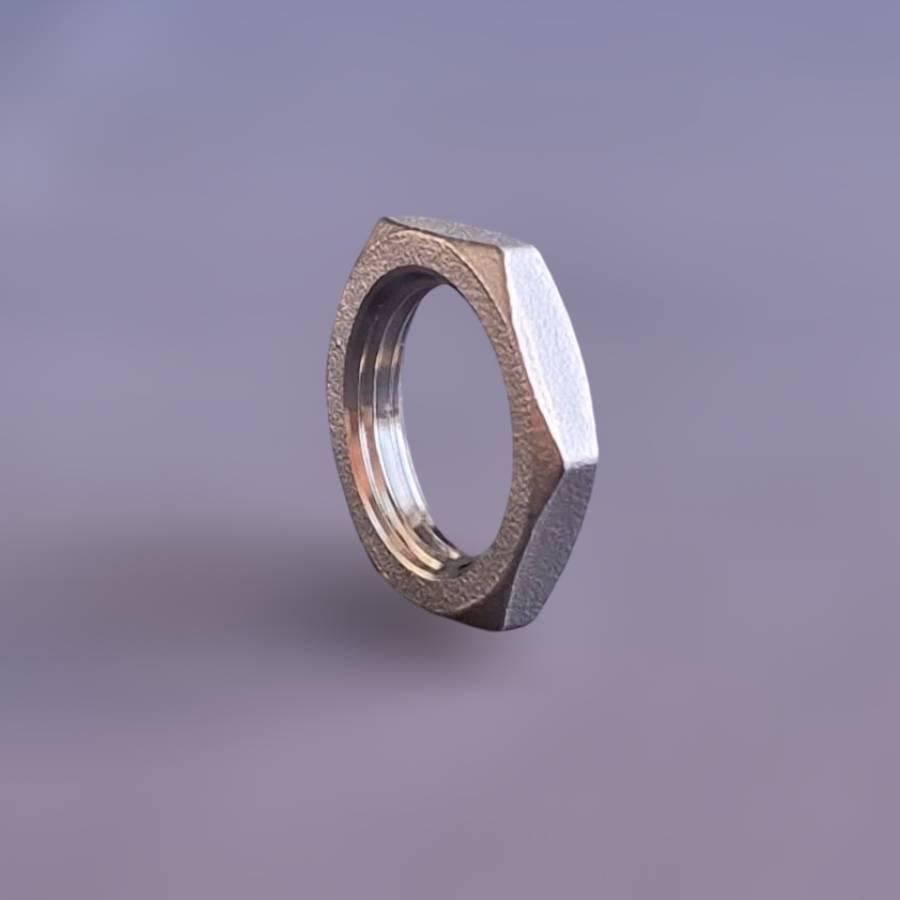

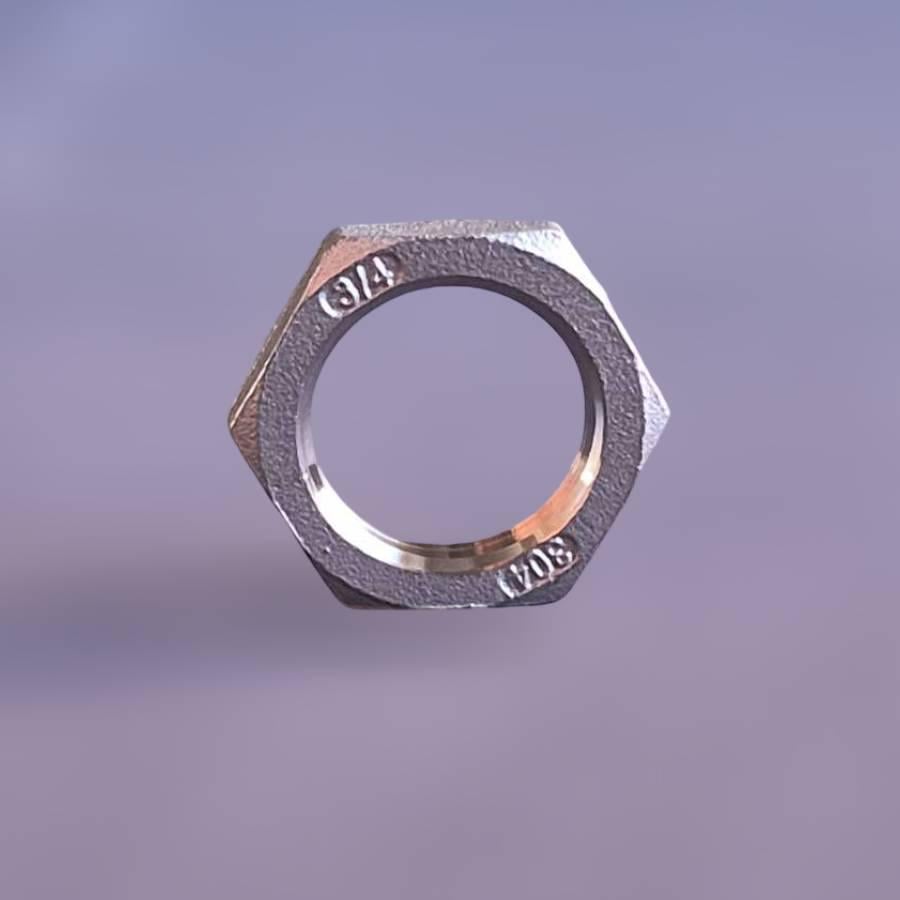

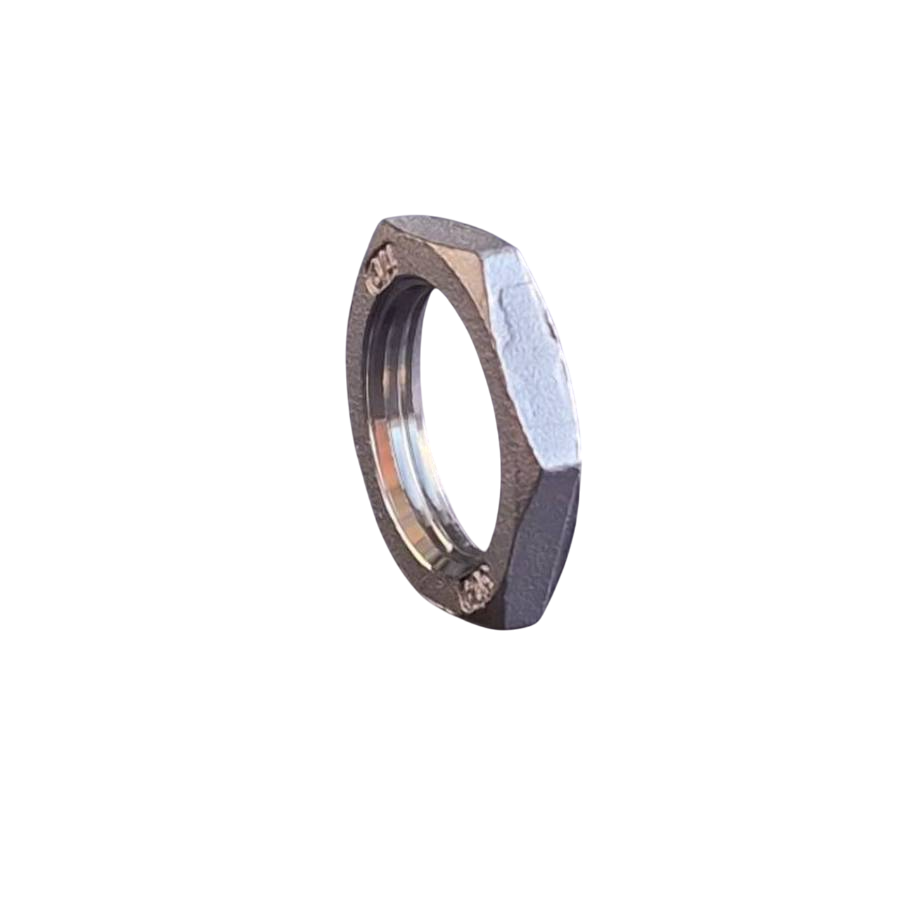

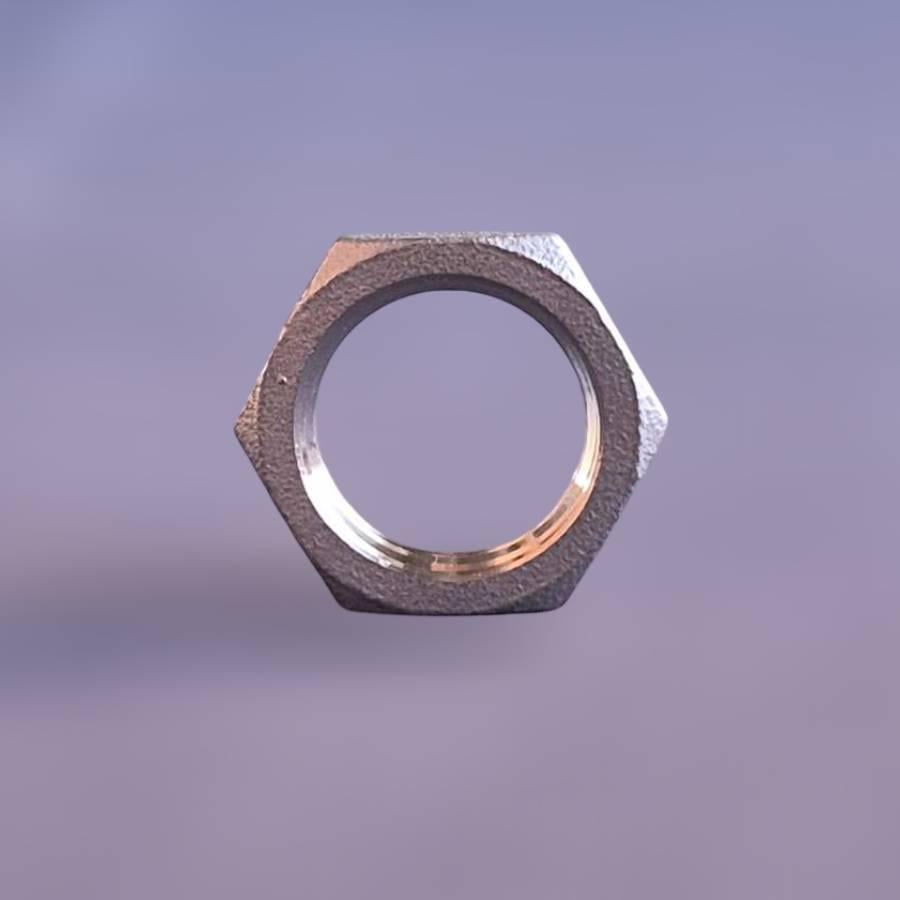

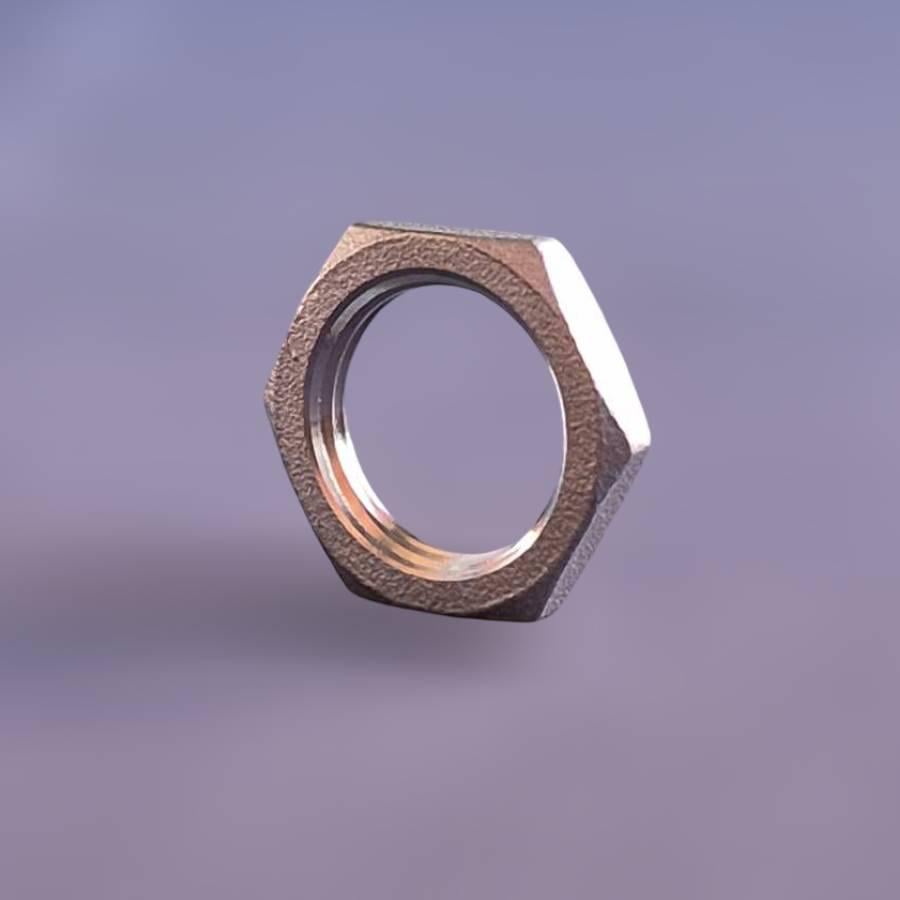

Контргайка шестигранна нержавіюча Ду20 3/4" н/ж сталь AISI304 різьблення BSPP DIN 431 ГОСТ 8969-75

Контргайка нержавіюча Ду20 (3/4") шестигранна - це кріпильний елемент трубопроводу, призначений для запобігання мимовільному розкручуванню різьбових з'єднань під впливом вібрацій та навантажень. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики Номінальний діаметр (DN/Ду): Ду20 або 3/4" дюйма. Номінальний тиск (PN): Залежить від системи, але сталь AISI304 дозволяє використання при тиску до 16 бар (1.6 МПа). Матеріал: Нержавіюча сталь AISI304 (аналоги: 08Х18Н10, 1.4301). Тип з'єднання: Різьбове, внутрішня трубна циліндрична різьба G 3/4" (BSPP). Стандарти: DIN 431, ДСТУ 8969-75. Форма: Шестигранна, під стандартний гайковий ключ. Робоча температура: Діапазон температур для сталі AISI304 становить від -40°C до +300°C, залежно від умов експлуатації. Синоніми та альтернативні назви

• Гайка контрувальна: Технічно коректна назва, що вказує на функцію контрування (фіксації) основного з'єднання.
• Стопорна гайка: Синонім, який підкреслює основне призначення – стопорити, блокувати розкручування.
• Фіксувальна гайка: Назва, що описує здатність деталі надійно фіксувати різьбові елементи.
• Контровка (сленг): Поширена у професійному середовищі скорочена назва, зручна в усному мовленні.
• Гайка-замок: Образна назва, яка підкреслює "замикаючу" функцію в різьбовому вузлі.

Переваги контргайки Надійна фіксація: Головна перевага – створення додаткового тертя та натягу в з'єднанні, що ефективно запобігає самовідгвинчуванню під дією вібрацій, перепадів тиску та температури. Підвищення герметичності: У парі з ущільнювальним матеріалом та основною гайкою (або фітингом) контргайка забезпечує додаткову гарантію герметичності з'єднання. Простота монтажу та демонтажу: Для встановлення потрібен лише стандартний гайковий ключ, процес не вимагає спеціальних навичок чи обладнання. Багаторазове використання: На відміну від деяких одноразових стопорних елементів, якісну нержавіючу контргайку можна використовувати повторно без втрати фіксуючих властивостей. Компактність та універсальність: Незначно збільшує габарити вузла та сумісна з усіма стандартними фітингами, що мають зовнішню трубну різьбу відповідного розміру. Підвищення безпеки системи: Запобігає аварійним ситуаціям, пов'язаним з ослабленням критично важливих різьбових з'єднань, як-от витоки або розгерметизація. Галузі застосування

• Системи водопостачання та опалення: Для фіксації кранів, муфт, згонів та іншої арматури.
• Промислові трубопроводи: У хімічній, харчовій, фармацевтичній та нафтогазовій галузях для забезпечення надійності з'єднань.
• Пневматичні та гідравлічні системи: Де вібрації є постійним фактором експлуатації.
• Машинобудування та приладобудування: Для фіксації компонентів на обладнанні, насосах, компресорах.
• Газопроводи: У системах з низьким та середнім тиском для стопоріння з'єднувальних елементів.
• Будівництво та комунальне господарство: При монтажі будь-яких трубних комунікацій.

Переваги нержавіючої сталі Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислотних та лужних розчинів. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без необхідності заміни. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин, що дозволяє використовувати його у харчовій промисловості та системах питного водопостачання. Стійкість до температур: Зберігає свої міцнісні характеристики в широкому діапазоні температур. Міцність при високому тиску: Витримує значні механічні навантаження без деформації. Естетичний зовнішній вигляд: З'єднання виглядають охайно і не потребують додаткового покриття. Варіанти здешевлення та їхні наслідки

• Використання сталі марки AISI 201: Замість AISI304 іноді використовують дешевшу сталь AISI 201. Це призводить до значного зниження корозійної стійкості, особливо в умовах підвищеної вологості або контакту з агресивними середовищами, що скорочує термін служби.
• Зменшення висоти гайки: Виробництво контргайок з меншою висотою, ніж передбачено стандартом DIN 431, економить метал, але знижує площу контакту різьби. Це послаблює фіксувальну здатність і збільшує ризик зриву різьби при затягуванні.
• Порушення геометрії різьби: Недотримання стандартів різьби (BSPP) може призвести до неповного або неправильного згвинчування, що не забезпечить належної фіксації та герметичності.

Монтаж та експлуатація Рекомендації з монтажу: Очищення різьби: Перед монтажем переконайтеся, що різьба на трубі та фітингах чиста, без бруду та задирок. Правильна послідовність: Спочатку накручується контргайка, потім основний фітинг (наприклад, муфта) з використанням ущільнювача (льон, ФУМ-стрічка). Створення упору: Фітинг закручується на потрібну глибину. Затягування контргайки: Утримуючи фітинг одним ключем, другим ключем щільно підтягують контргайку до торця фітинга. Це створює напругу в різьбі, яка і запобігає розкручуванню. Уникайте надмірного зусилля: Занадто сильне затягування може пошкодити різьбу, особливо на тонкостінних фітингах. Рекомендації з експлуатації:

• Періодичний огляд: У системах з високою вібрацією рекомендується періодично перевіряти затяжку з'єднань.
• Сумісність середовищ: Переконайтеся, що робоче середовище в трубопроводі сумісне зі сталлю AISI304.

Можливі ризики та обмеження "Холодне зварювання" (заїдання): При затягуванні з'єднань з нержавіючої сталі без змащення може статися заїдання різьби (галінг). Рекомендується використовувати спеціальні мастильні матеріали. Неправильний момент затяжки: Недостатня затяжка не забезпечить стопорного ефекту, а надмірна може зірвати різьбу. Гальванічна корозія: Слід уникати прямого контакту з фітингами з вуглецевої сталі або міді у вологому середовищі без діелектричної прокладки. Не є ущільнювачем: Контргайка – це стопорний елемент. Герметичність з'єднання забезпечується насамперед правильним використанням ущільнювальних матеріалів.
