Довбально-пазувальний верстат по дереву JET 230 В 0,55 (0,4) кВт Ø≤12/16 мм хід-105мм (JBM-4)

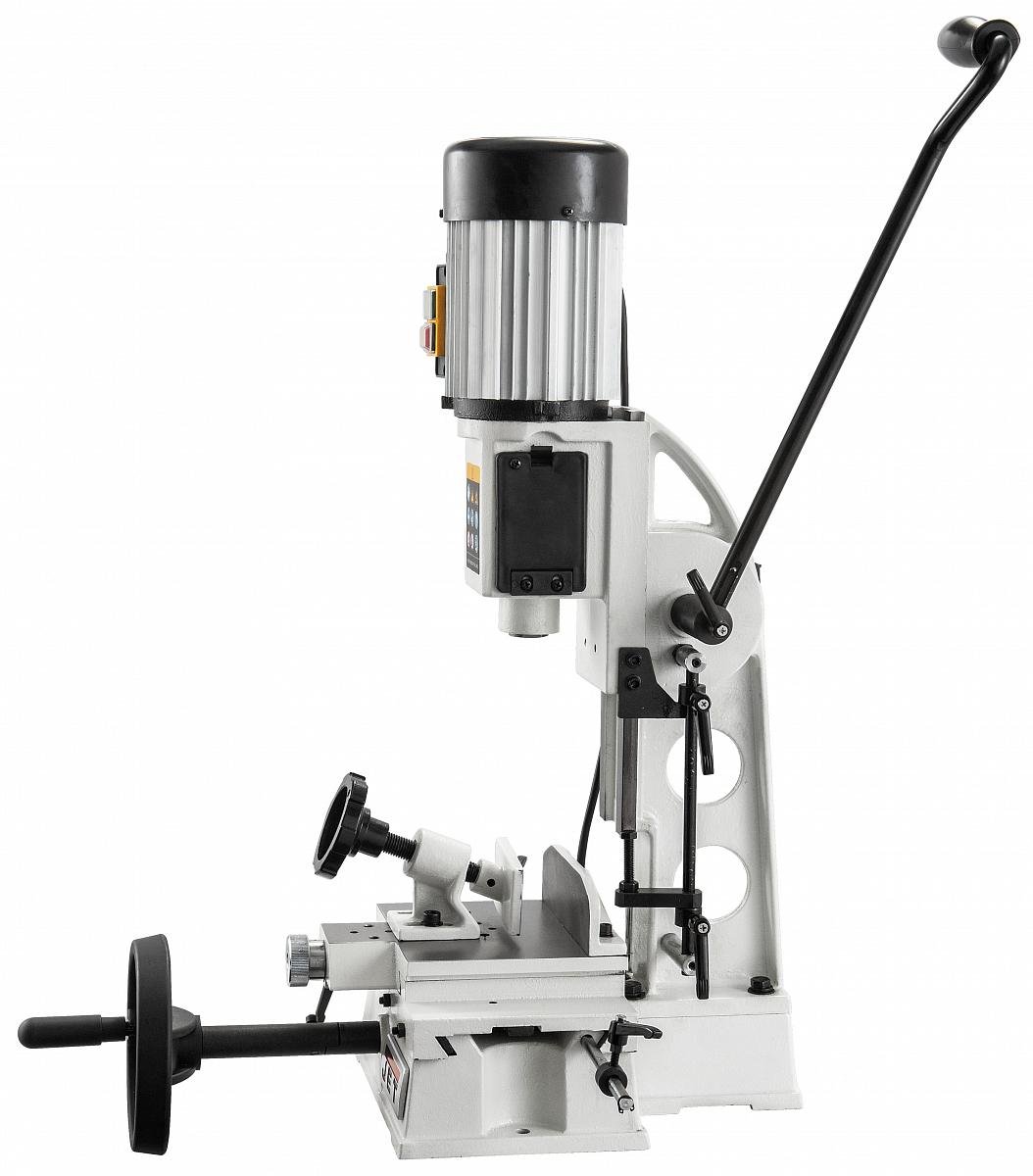

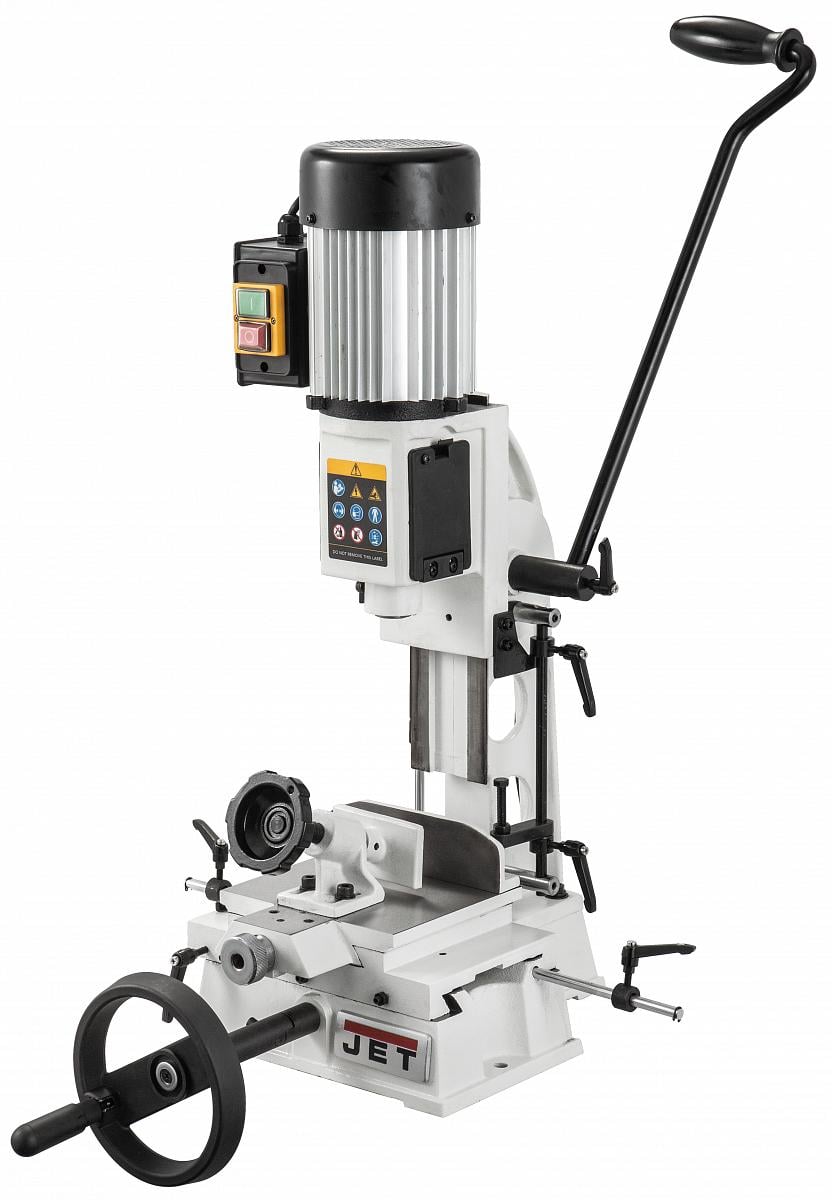

JBM-4 - довбально пазувальний верстат для підготовки деталей під пряму (90°) стикування з'єднанням шип-паз. Міцна і жорстка конструкція виготовлена з масивних чавунних виливків. Колона зафіксована під прямим кутом до площини робочого столу, її положення не регулюється, це спрощує настройку і підвищує точність верстата.

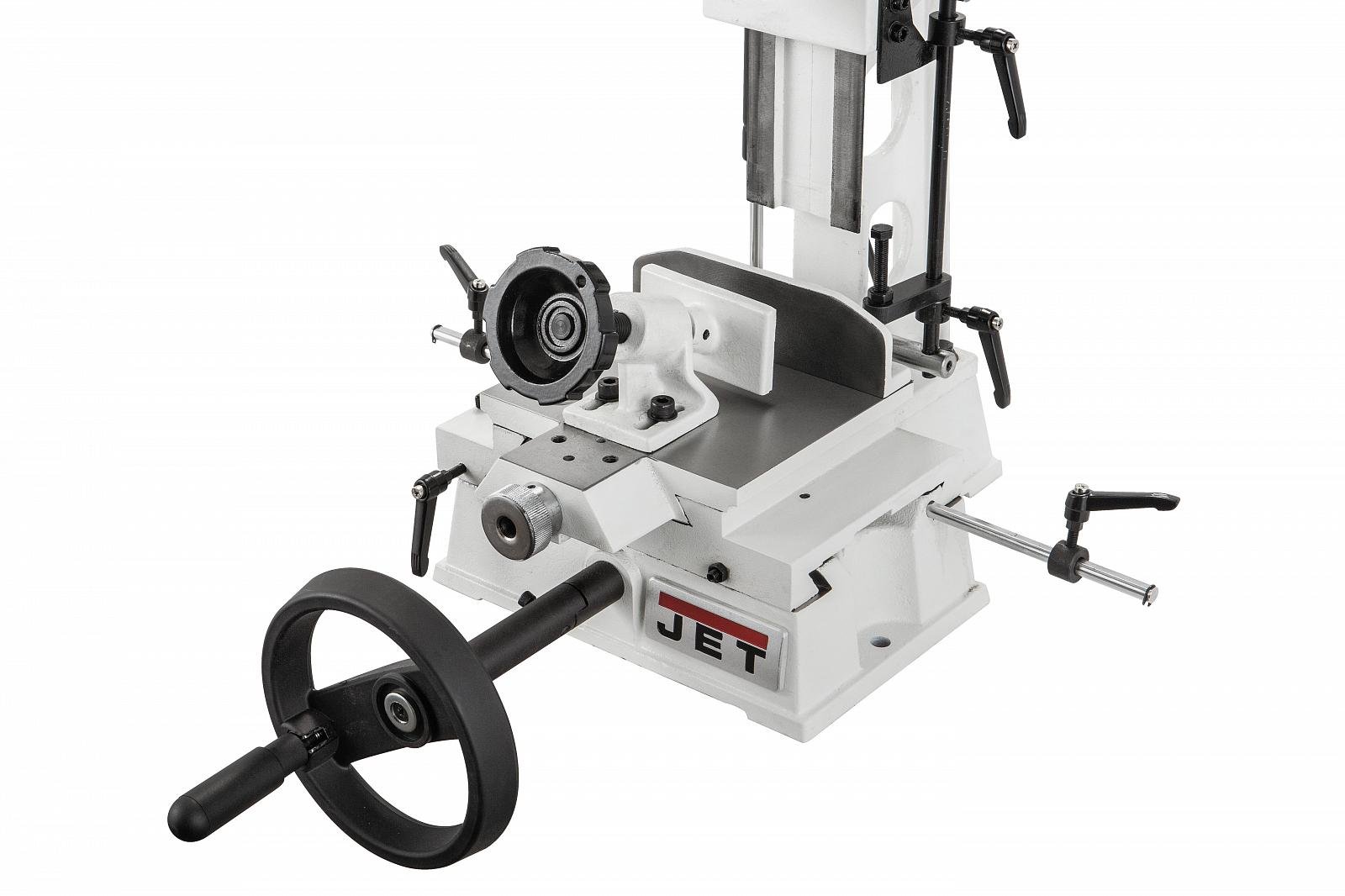

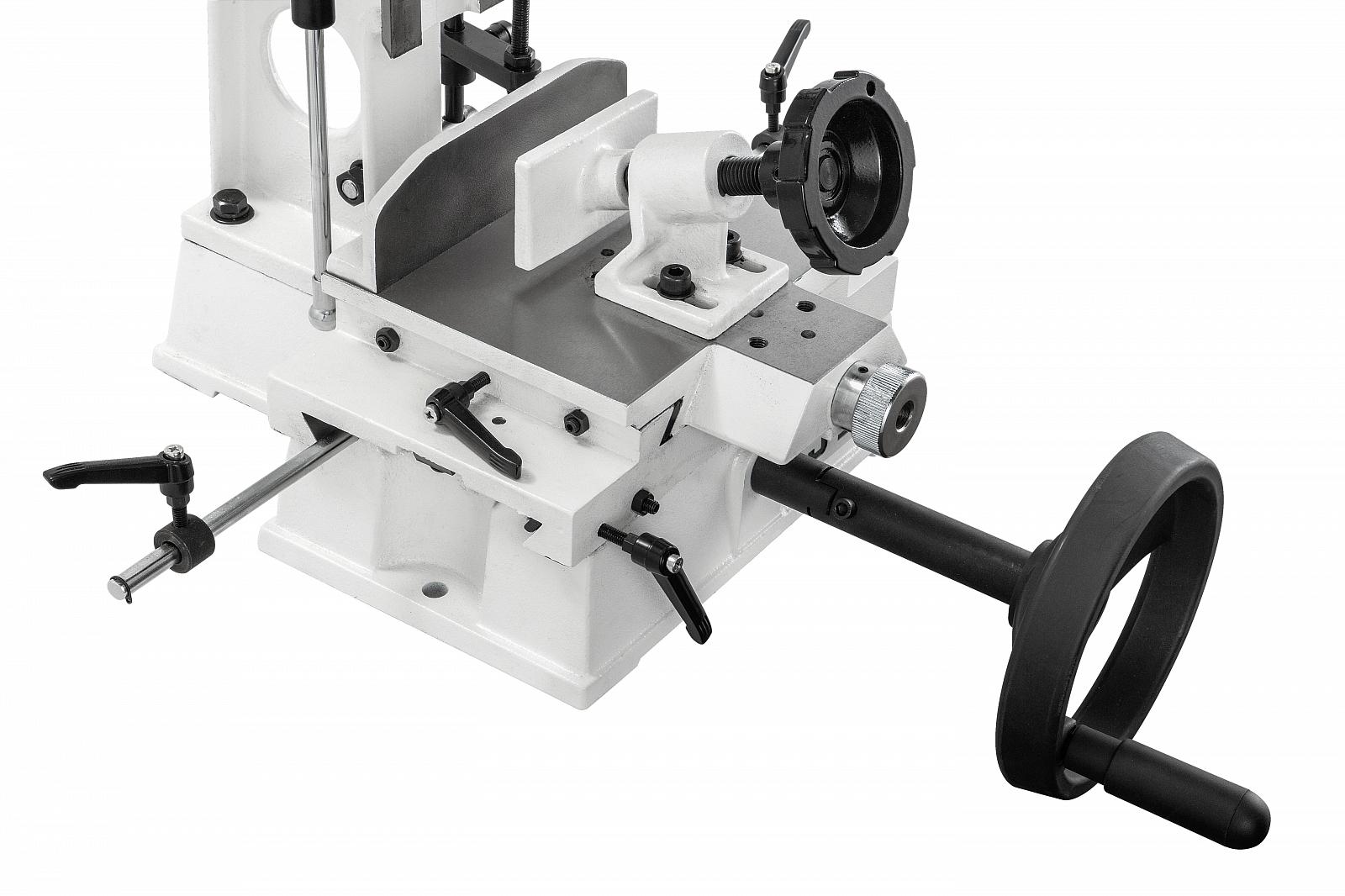

Заготівля розміщується на координатному столі уздовж упору і фіксується гвинтовим притиском з похилою віссю. За переміщення уздовж відповідає великий маховик з рукояткою, крайні точки задають регульованими кінцевими упорами. Рух поперек вважається другорядним і використовується в основному для установки різця по центру заготовки, тому ходовий гвинт обертається не маховиком, а невеликий ручкою з накаткою. Всі деталі столу, включаючи упори і притиски, зроблені з чавуну, що забезпечує жорсткість і відсутність вібрацій при роботі.

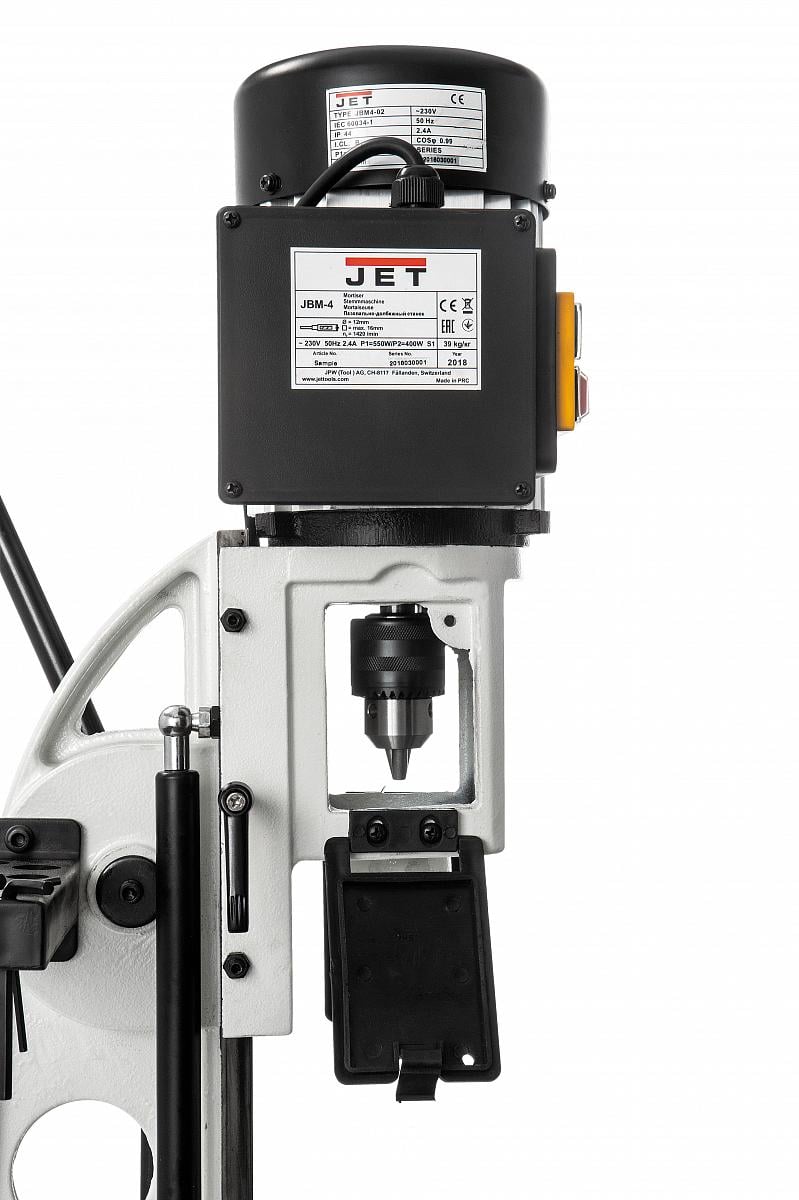

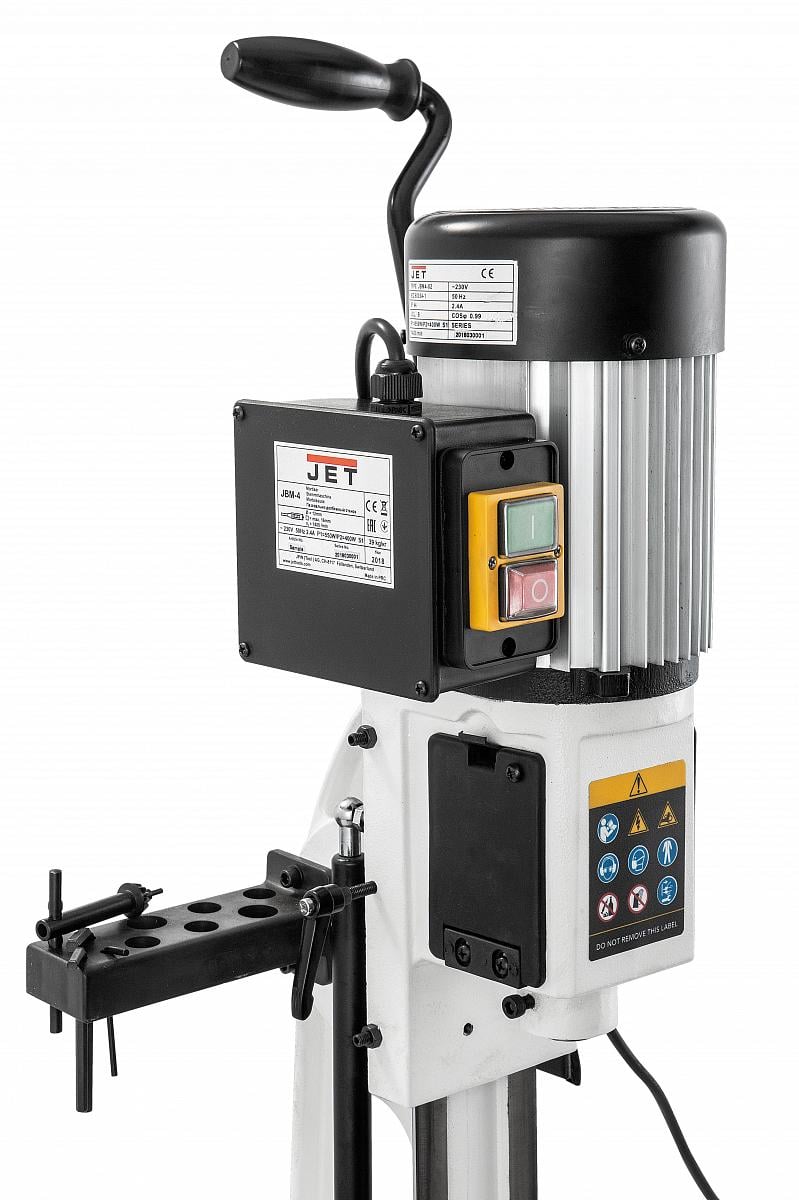

Подача Свердла-різця проводиться довгою рукояткою, висоту якої можна налаштувати в залежності від товщини заготовки і довжини «довбяка». Вага рухомої частини компенсує газовий упор.

Характеристики та особливості пристрою цього верстата оптимальні для виконання типових операцій і дозволяють використовувати його як в аматорських, так і в професійних цілях.
