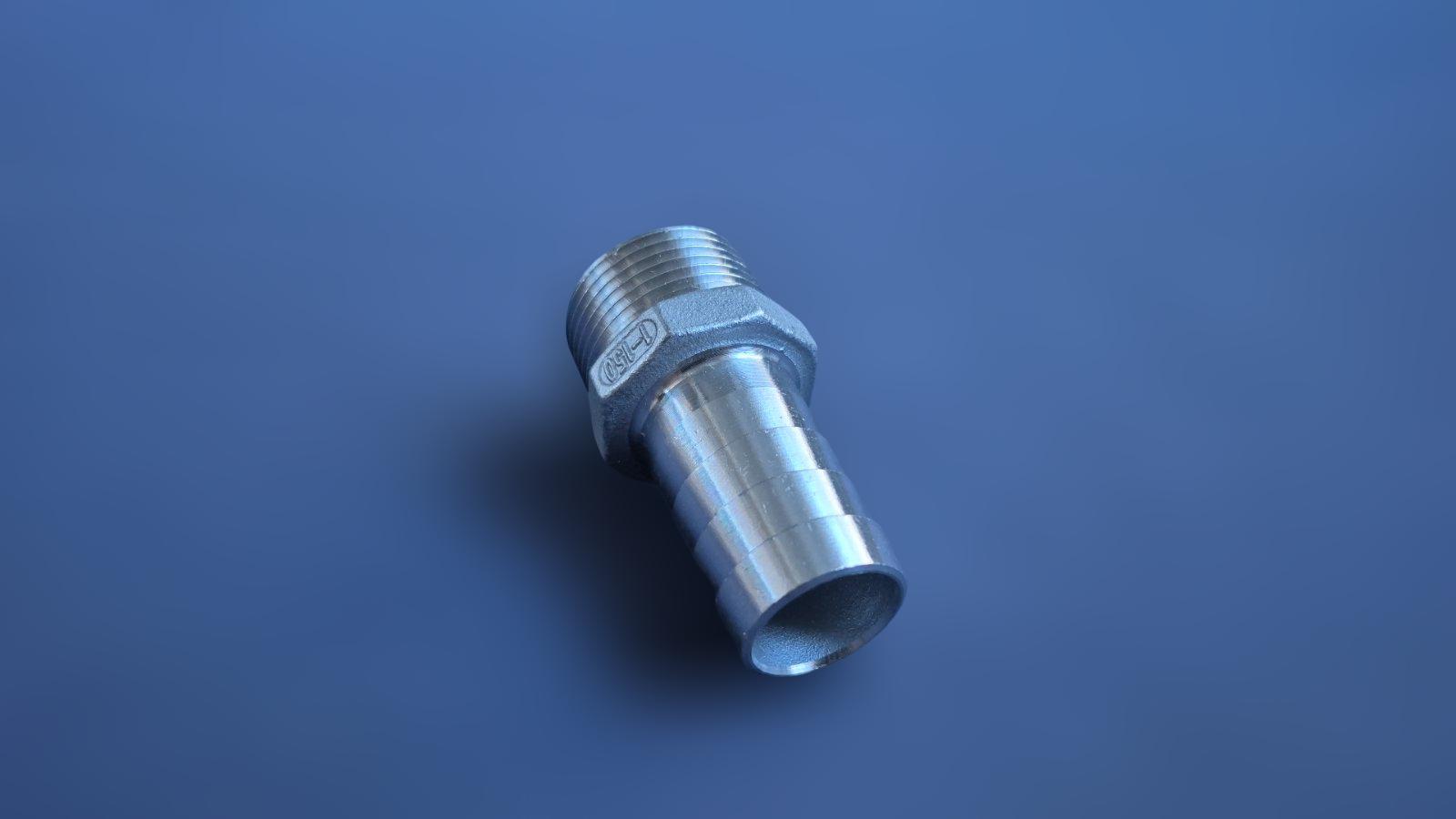

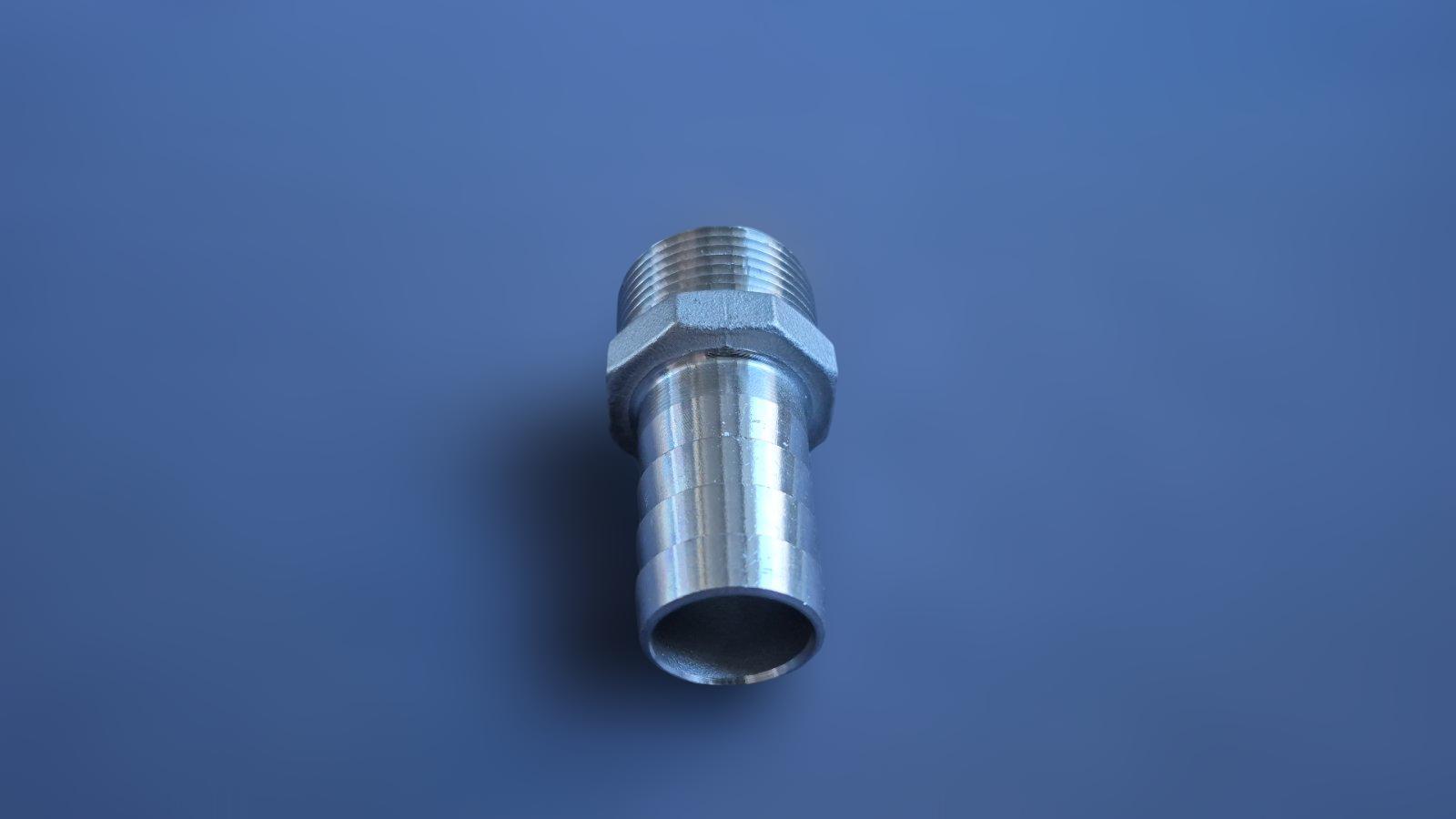

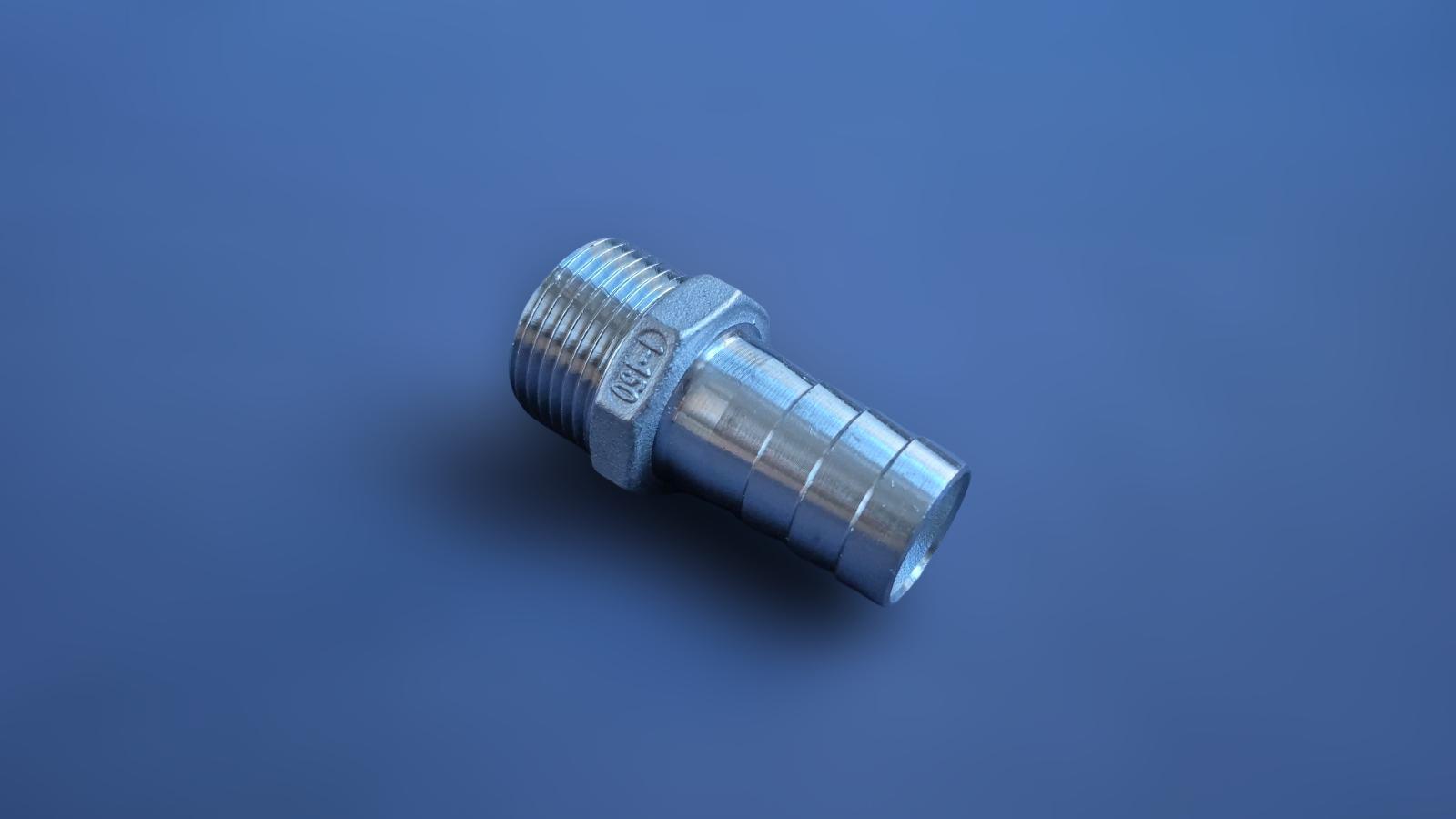

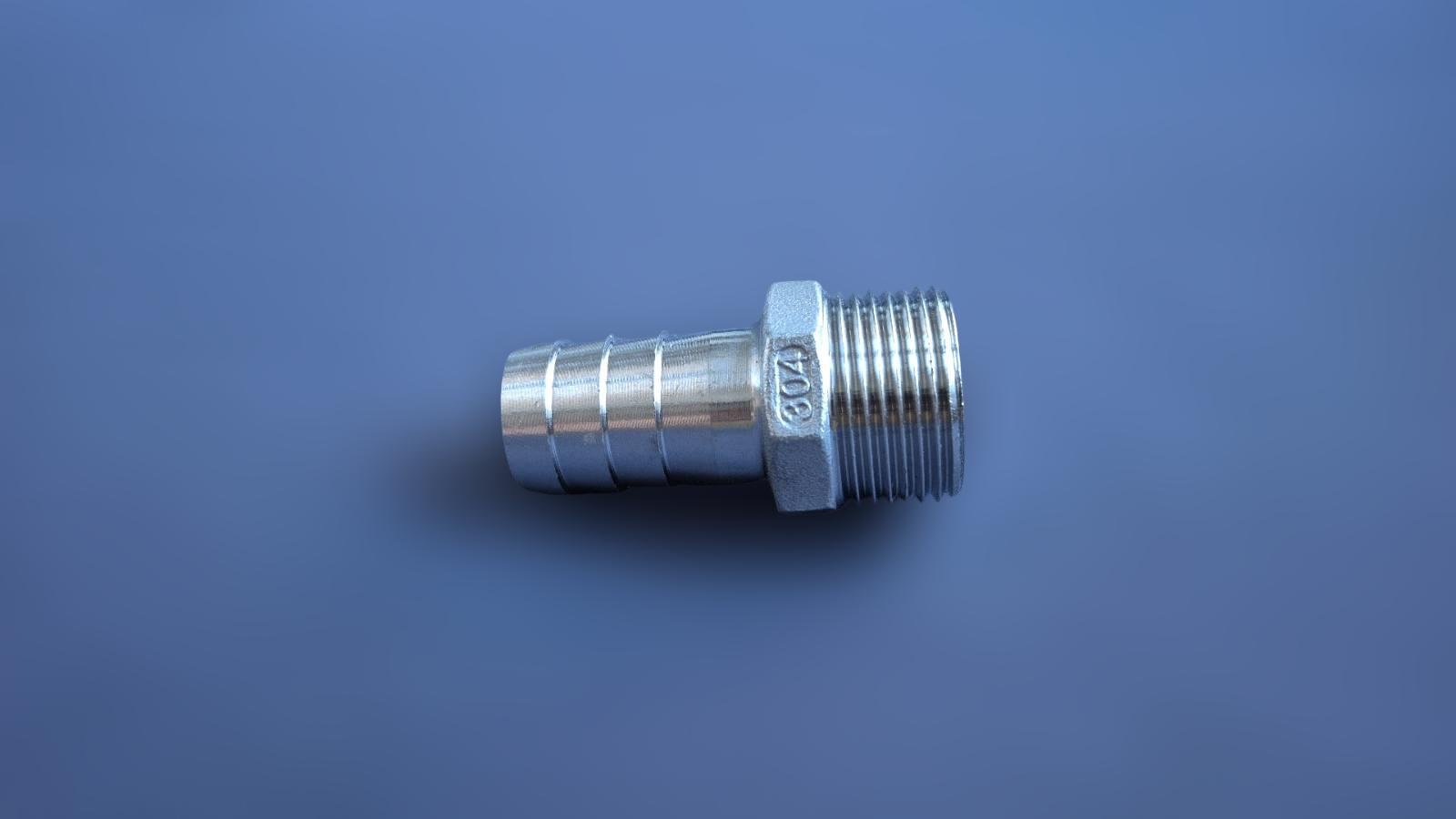

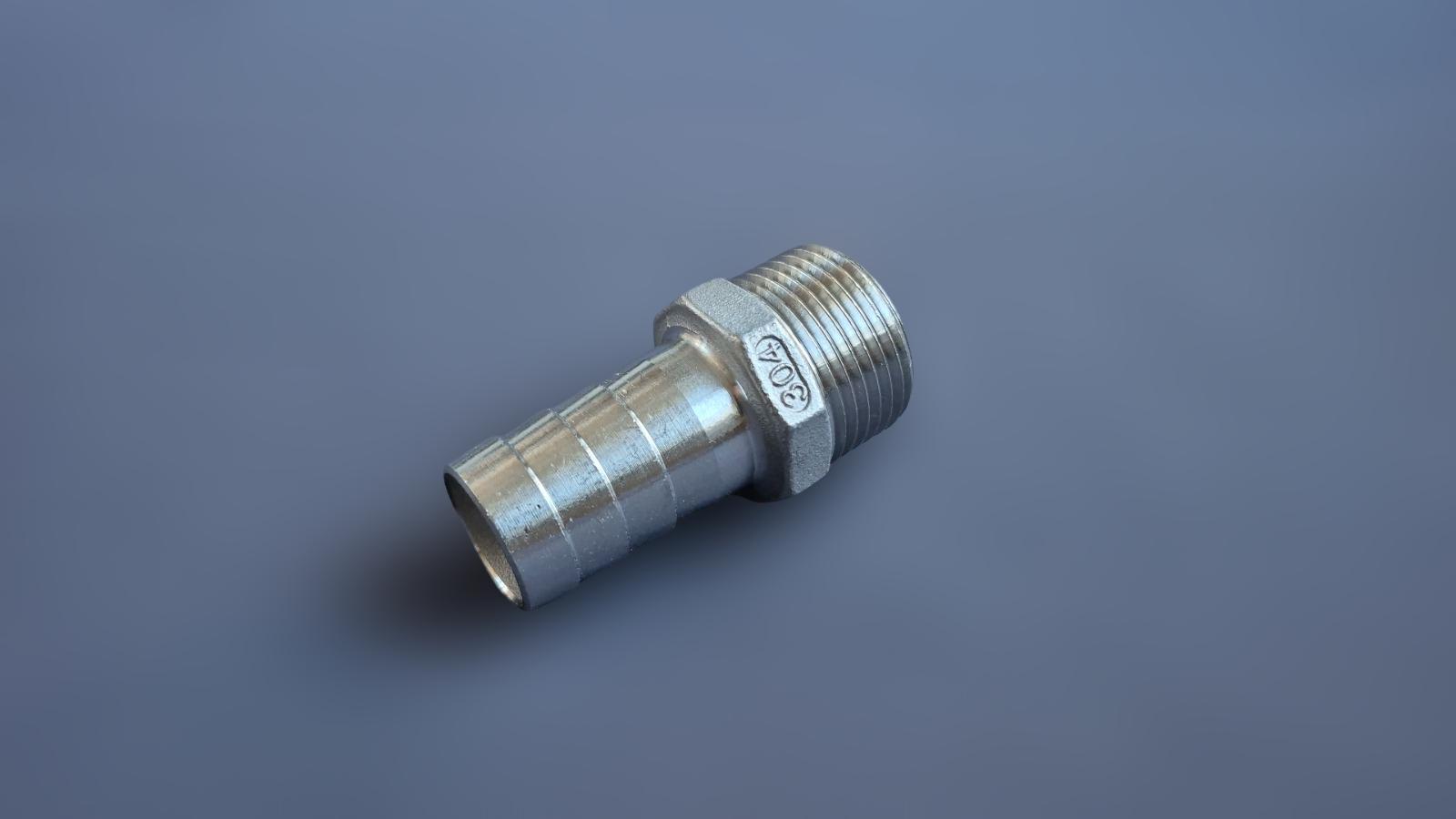

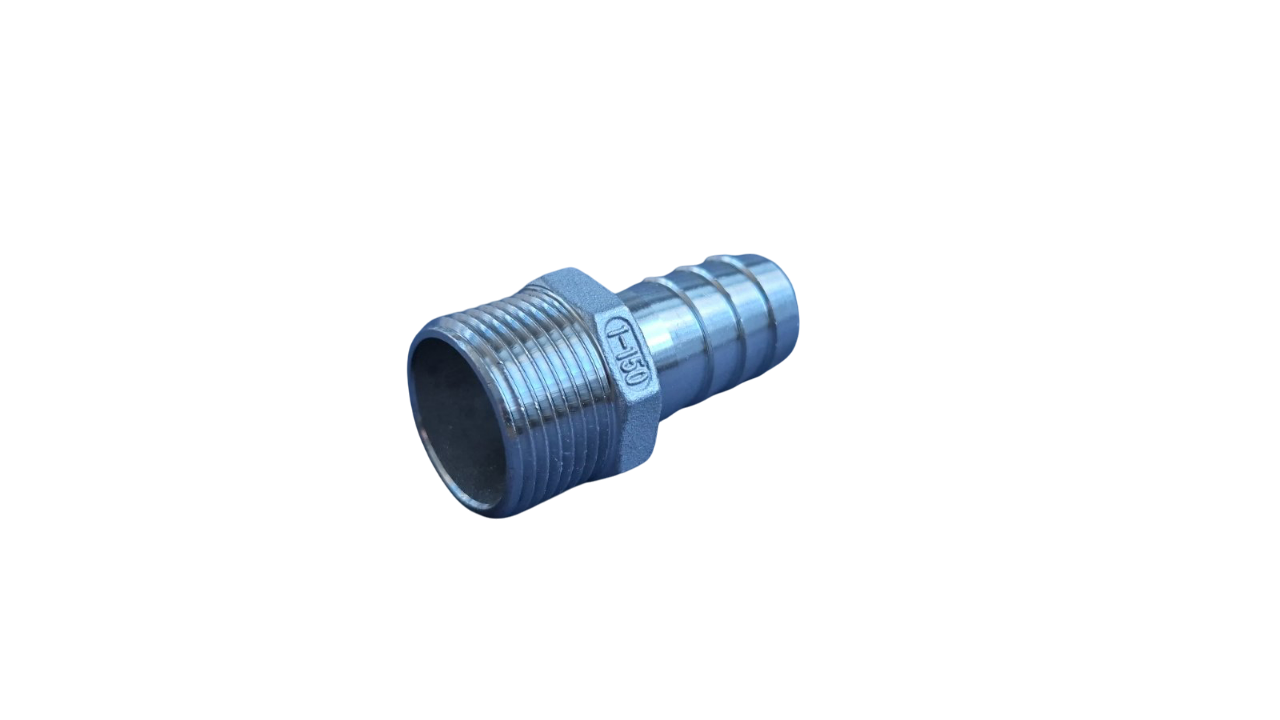

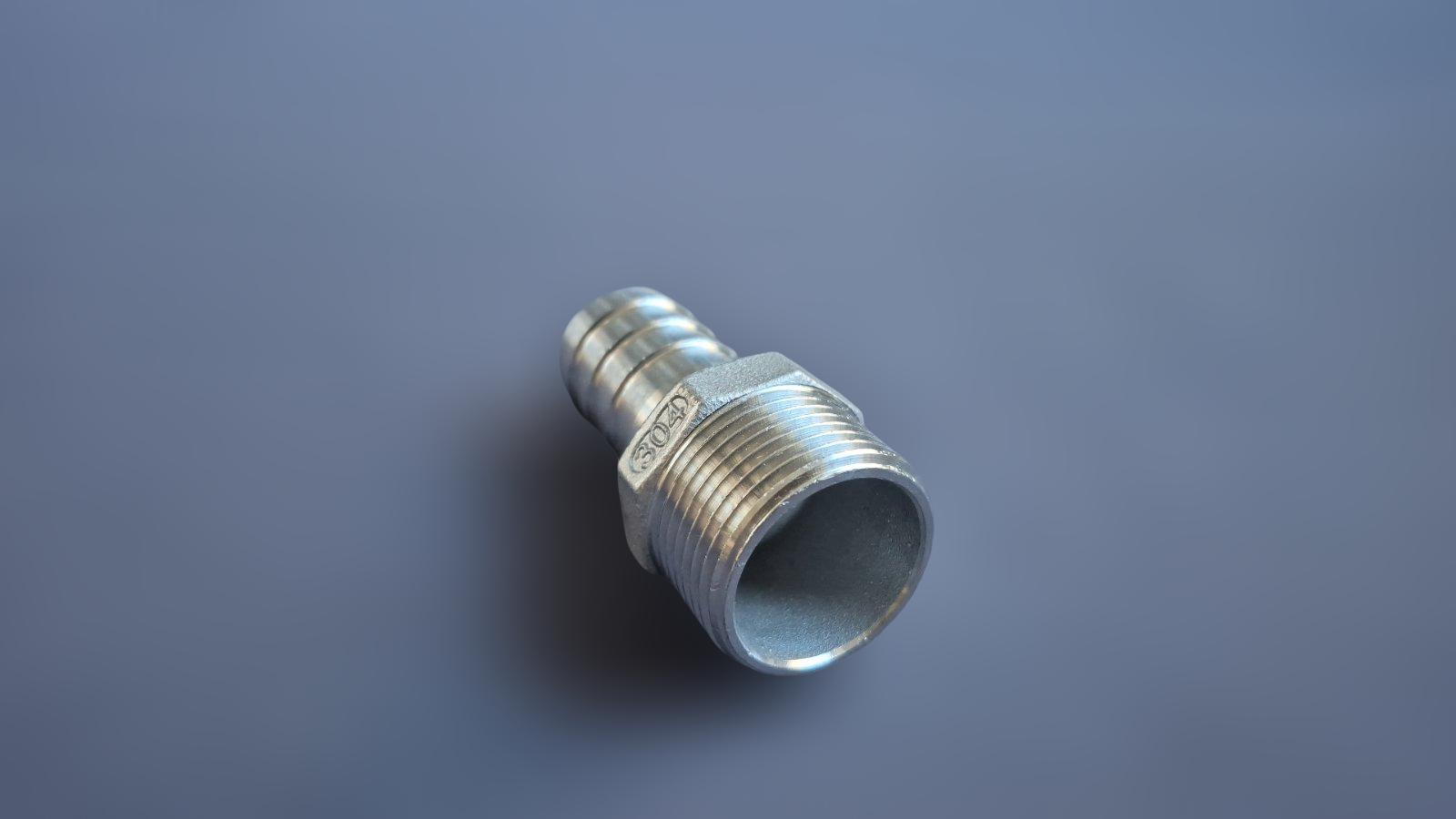

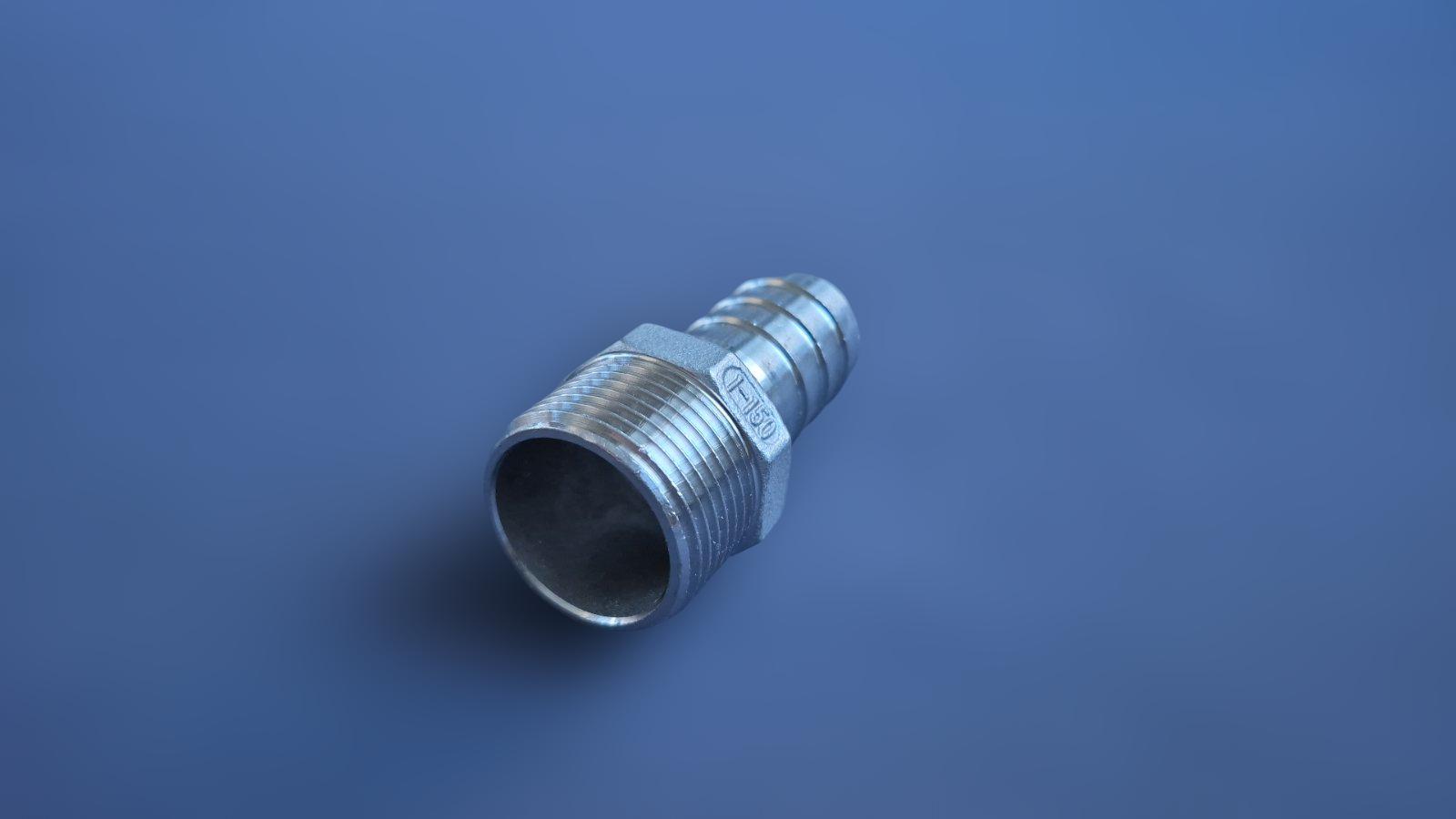

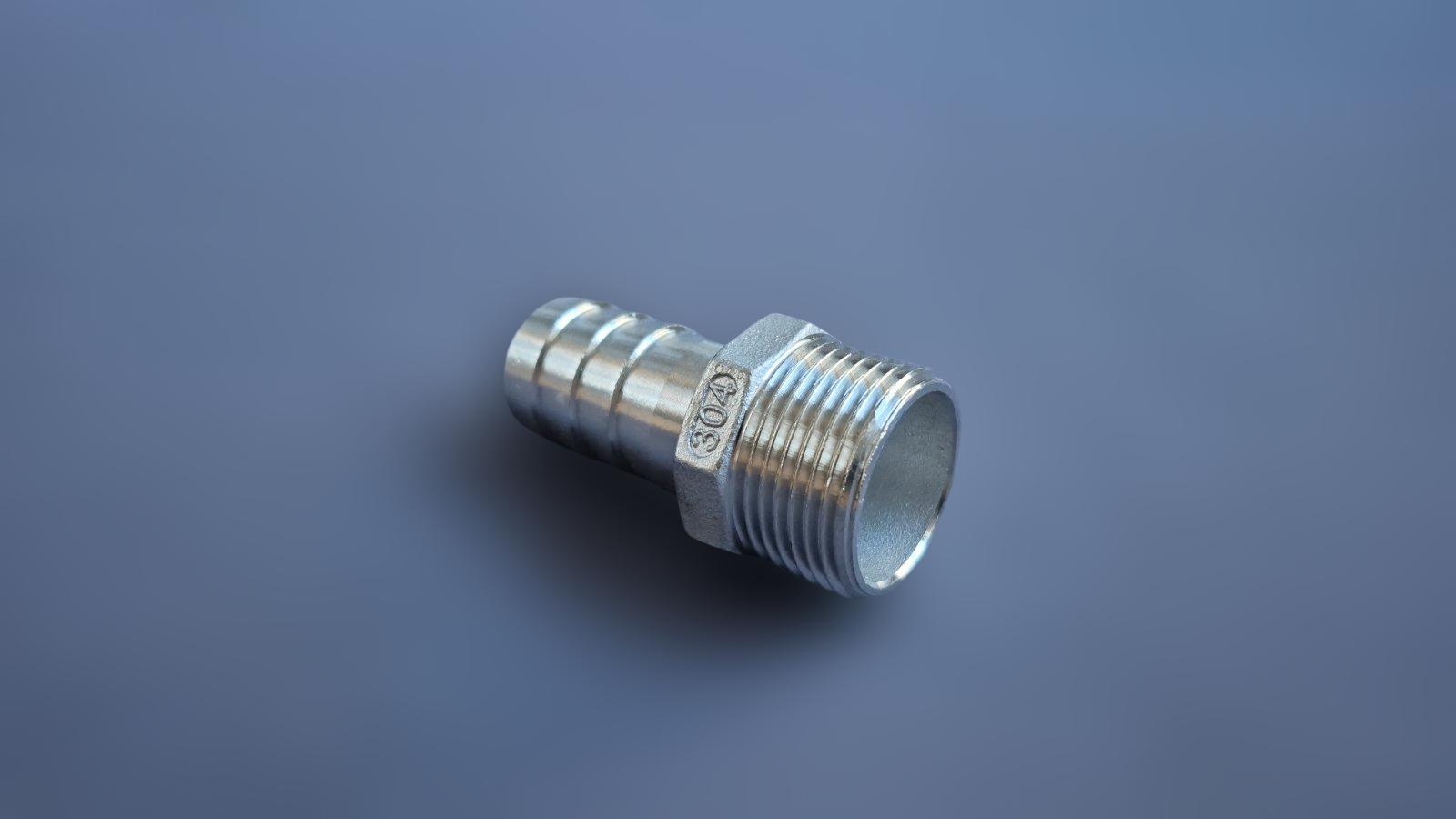

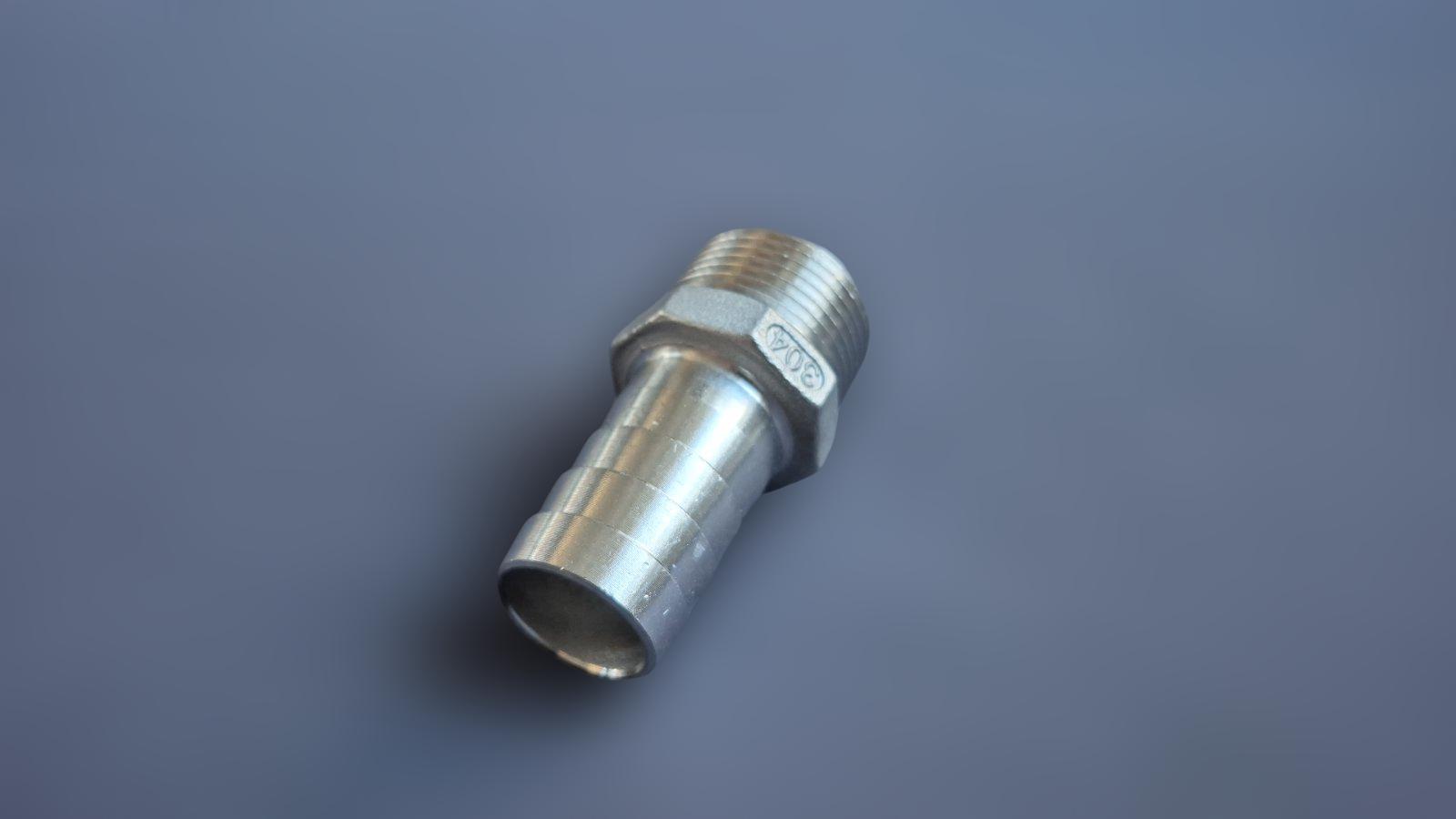

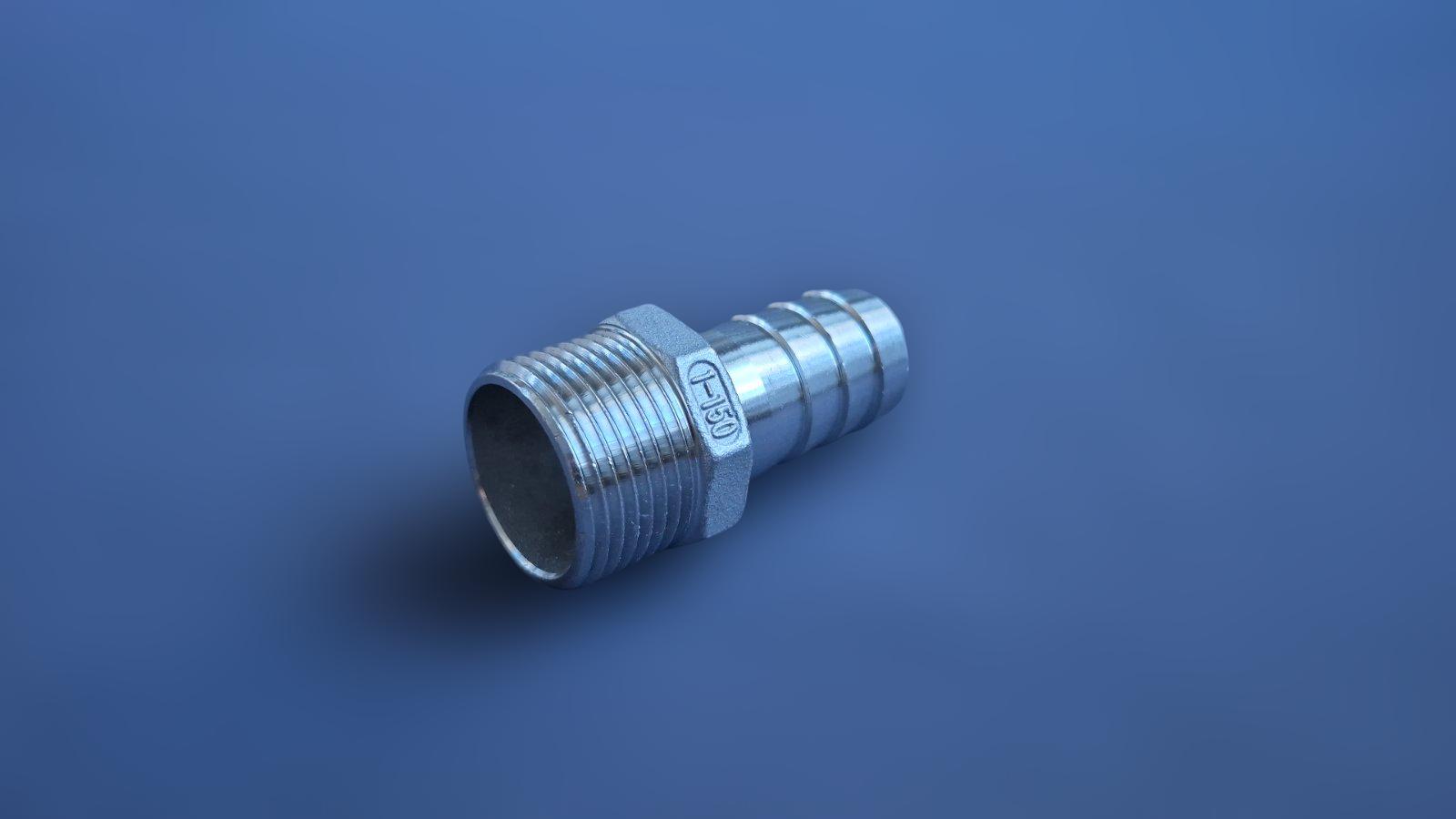

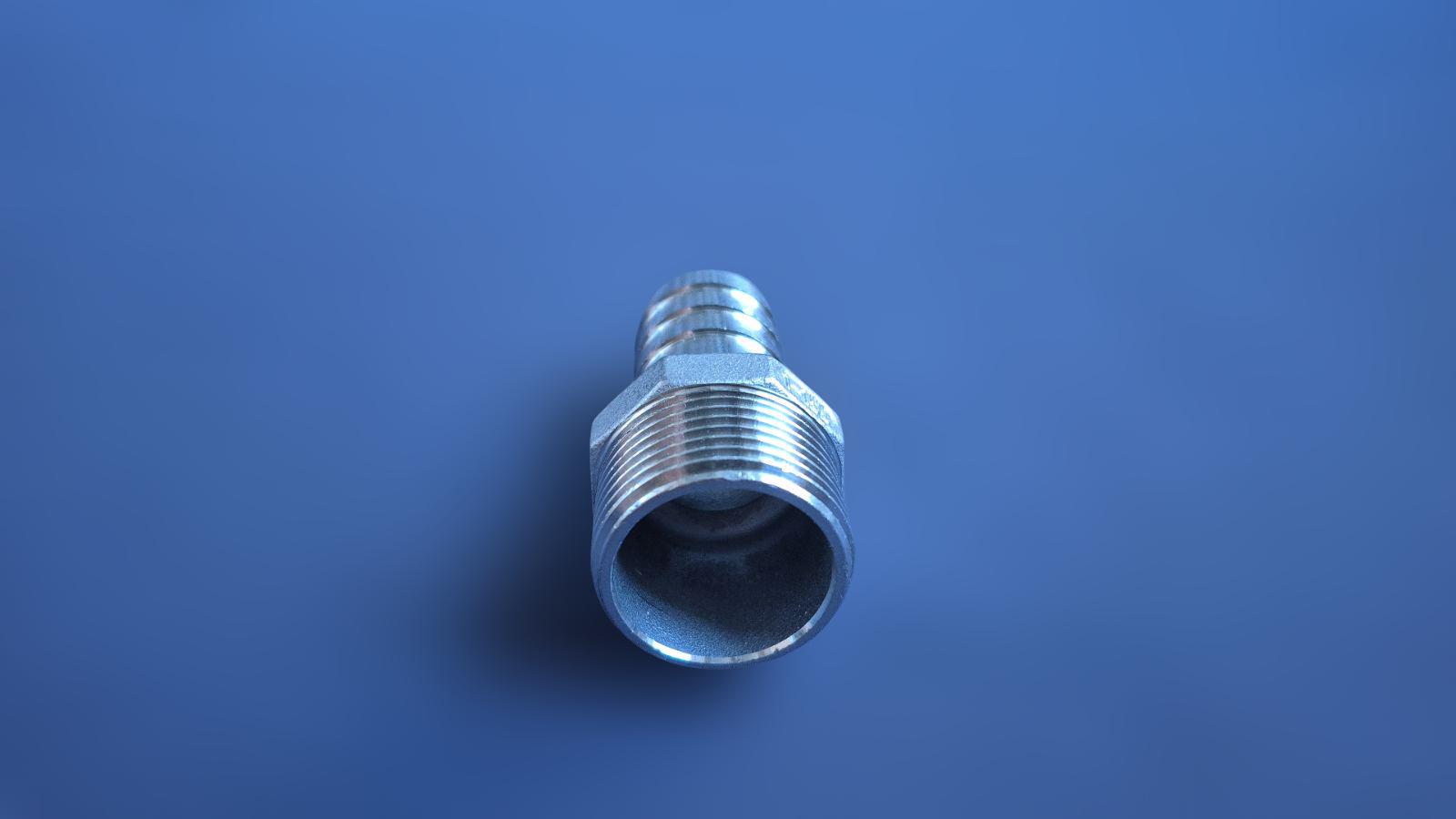

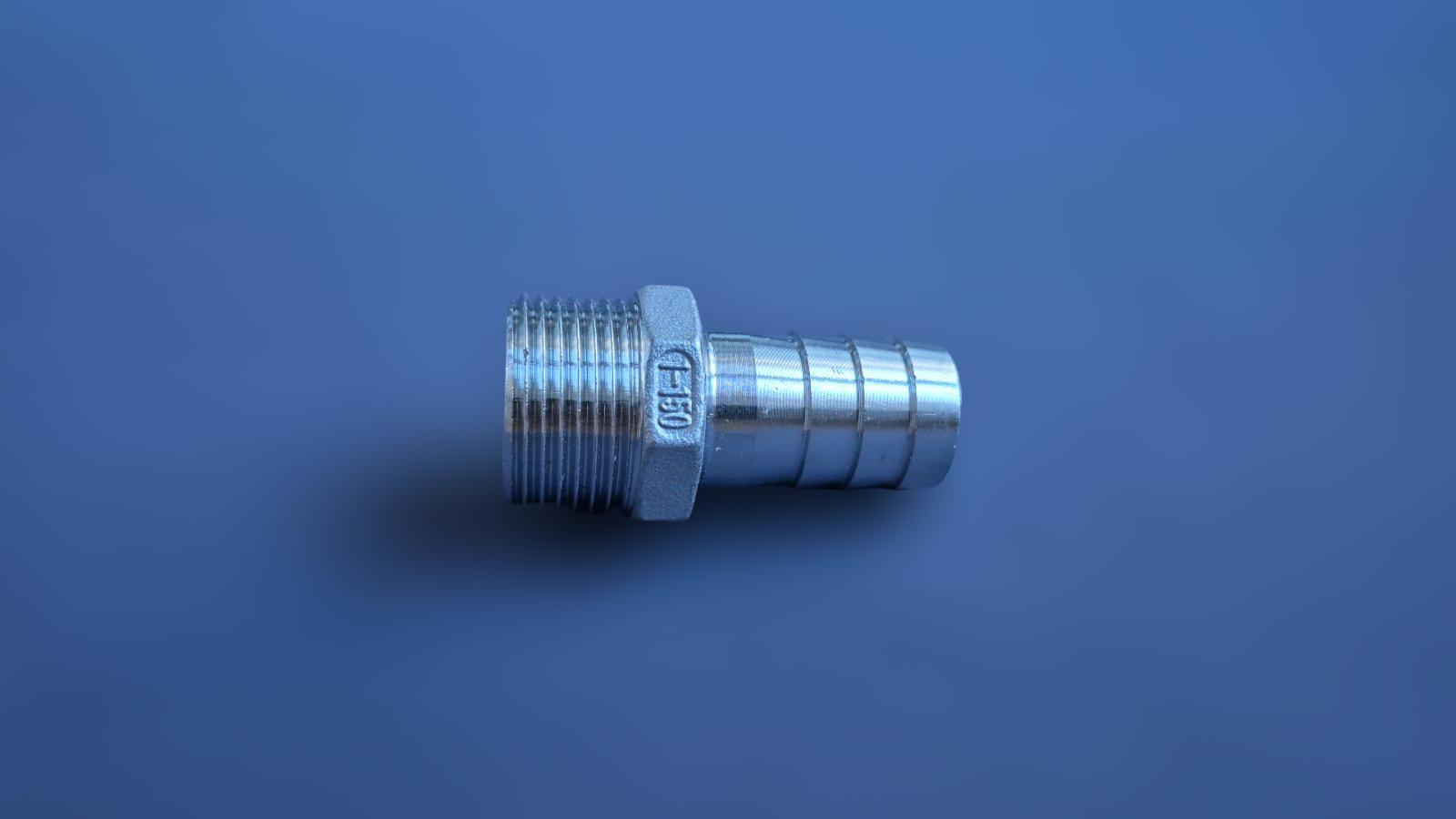

Штуцер шланговый резьбовой DN25 AISI304 BSPP елка н/ж сталь ЗР 25 мм 1" (29203186)

Основные характеристики Штуцер шланговый резьбовой DN25 AISI304 BSPP елка н/ж сталь ЗР 25 мм 1" (29203186)

Цена:

109 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

25 мм

Гарантия:

12 мес.

Диаметр трубы:

25 мм

Наружный диаметр:

33.7 мм

Страна-производитель:

Китай

Модель:

Штуцер шланговый резьбовой нержавеющий DN25 (1") с наружной резьбой - это соединительный фитинг, предназначенный для надежного и герметичного подключения гибких шлангов к стационарному трубопроводу или оборудованию. Производится из нержавеющей стали марки AISI304. Технические характеристики Номинальный диаметр (DN/Ду): DN25 или 1" дюйм. Номинальное давление (PN): Class 150, что эквивалентно примерно PN20 (2.0 МПа). Материал корпуса: Нержавеющая сталь AISI304 (европейский аналог 1.4301, отечественный 08Х18Н10). Тип соединения: Резьбовое (наружная трубная цилиндрическая резьба BSPP, G 1") и шланговое (патрубок "елочка"). Диаметр патрубка "елочка": 25 мм (предназначен для шланга с внутренним диаметром 25 мм). Рабочая температура: От -20°C до +220°C (фактический предел часто определяется термостойкостью самого шланга). Рабочая среда: Вода, пар, сжатый воздух, нефтепродукты, пищевые жидкости, растворы кислот и щелочей слабой концентрации. Стандарт изготовления: Фитинг соответствует стандартам ISO 4144, резьба выполнена по стандарту ISO 228 / ГОСТ 6357-81. Синонимы и альтернативные названия Штуцер-елочка: Техническое название, описывающее ребристую форму патрубка для надежной фиксации шланга. Штуцер под шланг: Общее техническое название, указывающее на основное назначение фитинга. Ёрш резьбовой: Профессиональный сленг, который точно описывает внешний вид и функцию шлангового соединения. Ниппель шланговый: Технический термин, часто используемый для обозначения соединительных элементов с наружной резьбой. Шланговый адаптер: Название, подчеркивающее функцию детали как переходника между шлангом и резьбовым портом. Шланговая надставка: Технический термин, который используется для обозначения фитинга, надеваемого на шланг. Соединитель для шланга: Общее описание, понятное широкому кругу пользователей. Преимущества шлангового штуцера Простота и скорость монтажа: Позволяет быстро подключить гибкий шланг без использования сложного инструмента. Надежность фиксации: Конструкция "елочка" обеспечивает прочное сцепление со стенками шланга, предотвращая его соскальзывание под давлением, особенно при использовании хомута. Универсальность: Является стандартным решением для подключения шлангов в гидравлических, пневматических, пищевых и промышленных системах. Многоразовое использование: Фитинг можно демонтировать и использовать повторно без потери герметичности резьбового соединения (при условии сохранения целостности резьбы). Компактность: Имеет малые габариты, что позволяет использовать его в ограниченном пространстве. Виброустойчивость: Гибкое шланговое соединение эффективно гасит вибрации, защищая жесткие участки трубопровода. Области применения Промышленное оборудование и технологические линии Пищевая промышленность (молокозаводы, пивоварни, линии розлива) Химическая и фармацевтическая промышленность Насосное оборудование и компрессоры Системы водоснабжения, полива и отопления Пневматические и гидравлические системы Машиностроение и сельское хозяйство Лабораторное оборудование Преимущества нержавеющей стали Высокая коррозионная стойкость: Сталь AISI304 устойчива к воздействию воды, пара, пищевых кислот и многих химических реагентов. Долговечность и надежность: Обеспечивает длительный срок службы фитинга даже в сложных условиях эксплуатации. Гигиеничность и экологическая безопасность: Материал не вступает в реакцию с рабочей средой, что критически важно для пищевой и фармацевтической промышленности. Стойкость к температурам: Сохраняет свои механические свойства в широком диапазоне температур. Прочность при высоком давлении: Выдерживает значительные нагрузки без деформации и разрушения. Эстетичный внешний вид: Не требует дополнительного покрытия и легко очищается. Хорошая свариваемость и обрабатываемость: Позволяет легко интегрировать фитинг в сложные трубопроводные системы. Варианты удешевления и их последствия Использование стали марки AISI 201: Вместо AISI304 применяют более дешевую сталь с меньшим содержанием никеля. Последствия: значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, сокращение срока службы. Уменьшение толщины стенок: Производство фитингов с более тонкими стенками. Последствия: снижение максимального рабочего давления, риск механической деформации при монтаже или от гидроудара. Упрощенный профиль "елочки": Недостаточно острые или редкие ребра на шланговом патрубке. Последствия: плохая фиксация шланга, высокий риск срыва даже при использовании хомута. Низкое качество обработки резьбы: Наличие заусенцев, неточный профиль. Последствия: невозможность создания герметичного соединения, риск повреждения ответной резьбы ("закусывание"). Монтаж и эксплуатация Рекомендации по монтажу: Очистка: Перед монтажом убедитесь, что резьба чистая, без грязи и заусенцев. Уплотнение резьбы: Используйте уплотнительные материалы, совместимые с рабочей средой (например, ленту ФУМ (PTFE) или анаэробный герметик). Посадка шланга: Наденьте шланг на патрубок "елочка" до упора, убедившись, что он полностью перекрыл все ребра. Фиксация хомутом: Обязательно закрепите шланг на штуцере с помощью качественного червячного, силового или пружинного хомута. Затяжка: Затягивайте штуцер с помощью гаечного ключа за шестигранник, не прилагая чрезмерных усилий, чтобы не повредить резьбу. Не используйте для затяжки трубный ("газовый") ключ. Рекомендации по эксплуатации: Соответствие параметров: Не превышайте максимально допустимые значения давления и температуры для штуцера и шланга. Периодический осмотр: Регулярно проверяйте соединение на предмет утечек и целостности шланга, а также надежность затяжки хомута. Совместимость среды: Убедитесь, что материал штуцера (AISI304) и шланга химически совместим с рабочей средой. Возможные риски и ограничения Неправильный выбор материала: Сталь AISI304 имеет ограничения в средах с высоким содержанием хлоридов (например, морская вода) и некоторых кислот. Превышение рабочих параметров: Эксплуатация при давлении или температуре выше Class 150 может привести к разрушению фитинга. Абразивный износ: При транспортировке сред с твердыми частицами возможно постепенное истирание стенок штуцера. Некачественный монтаж: Неправильная затяжка или использование неподходящего уплотнителя может стать причиной утечек. Замерзание рабочей среды: Кристаллизация жидкости (например, воды) внутри фитинга может вызвать его разрыв. Гальваническая коррозия: При контакте с фитингами из углеродистой стали ("черный" металл) во влажной среде может возникнуть электрохимическая коррозия.

Рабочая температура:

300

Размер резьбы:

1 дюйм

Размерность:

Ду 25 (1") х 25 мм

Тип соединения фитинга:

резьба

Тип соединения, резьба:

наружная

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

штуцер

Фитинг:

фитинг из латуни и стали

Дополнительная информация

Страна регистрации бренда:

Китай
