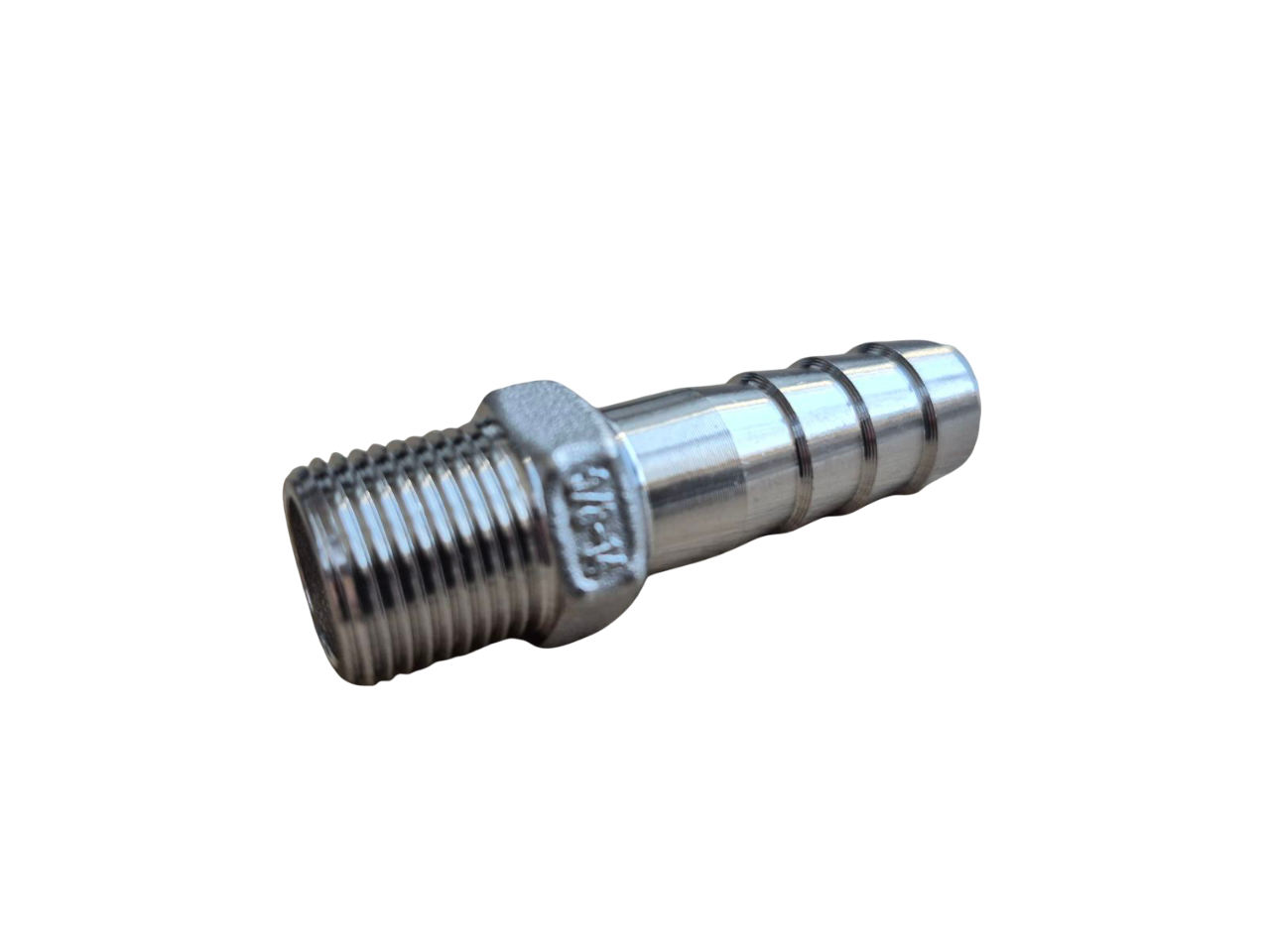

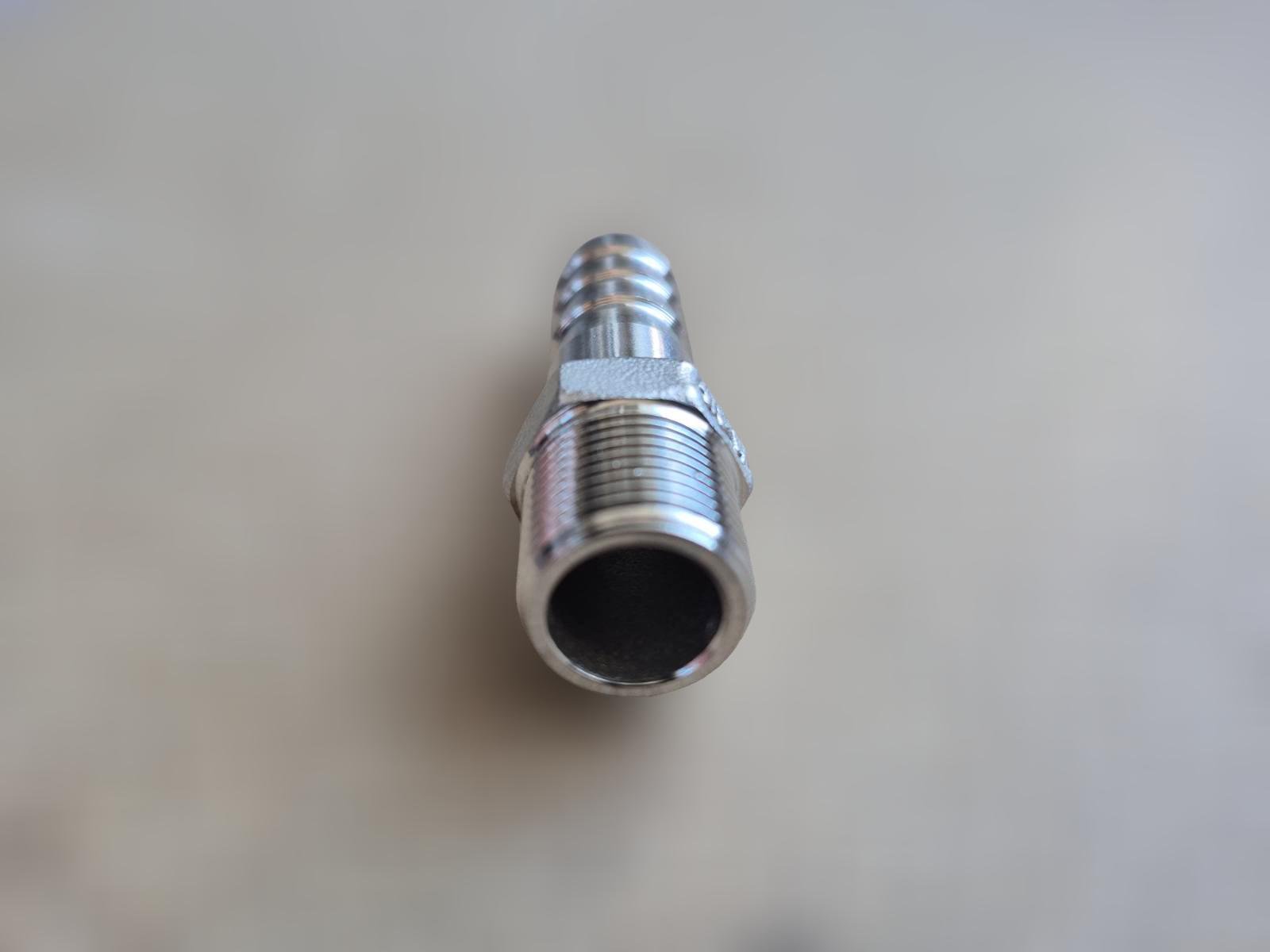

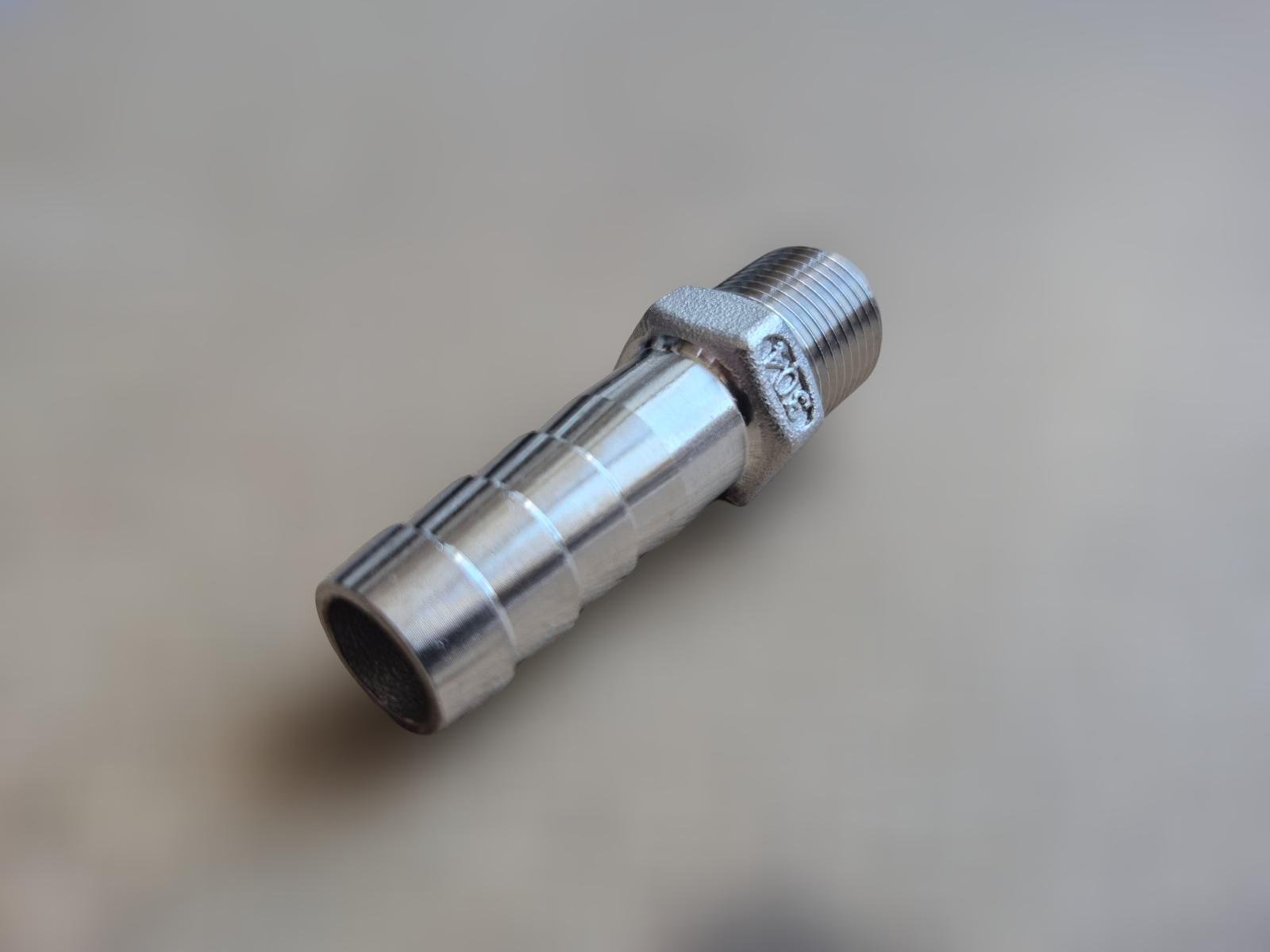

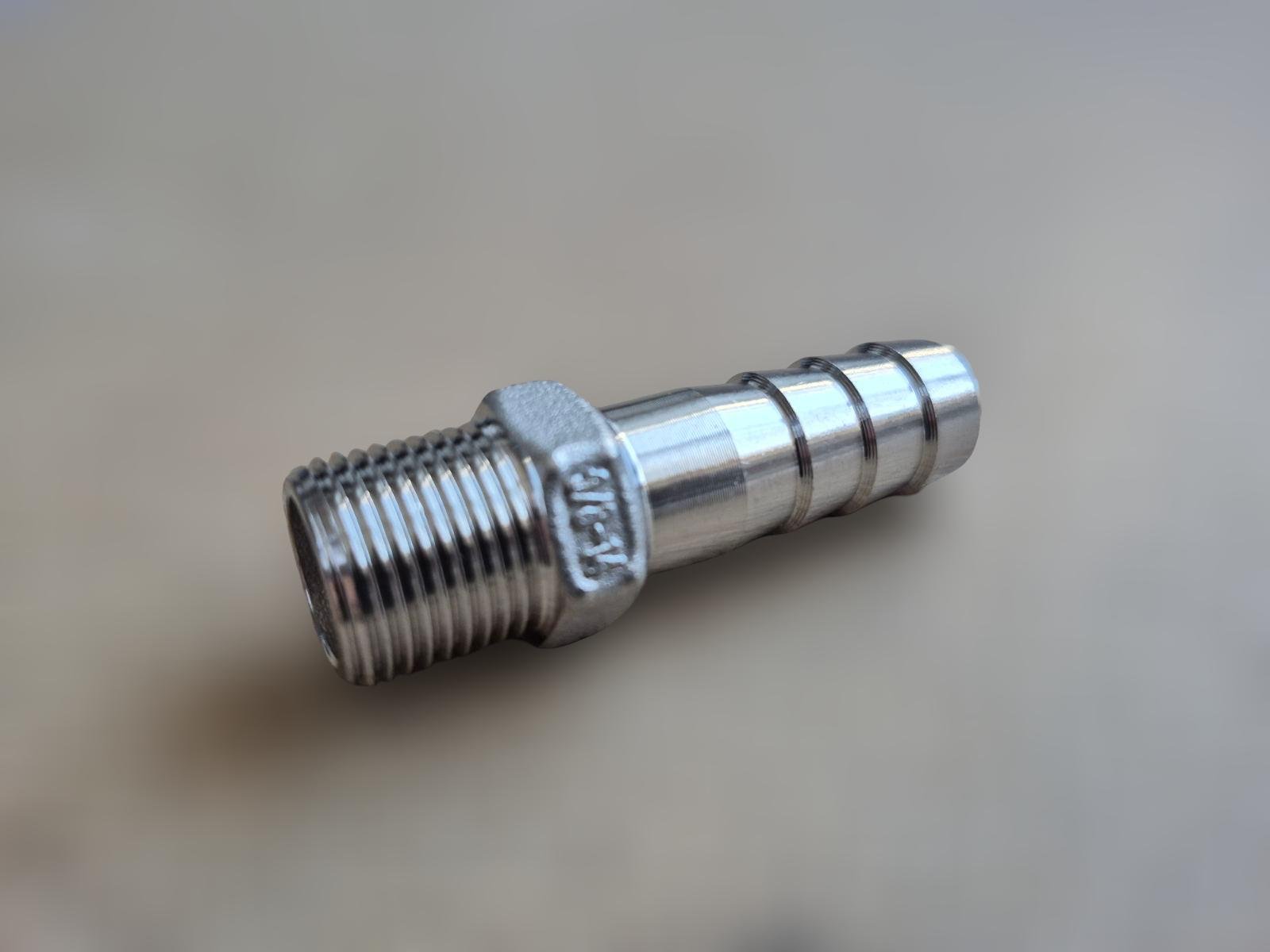

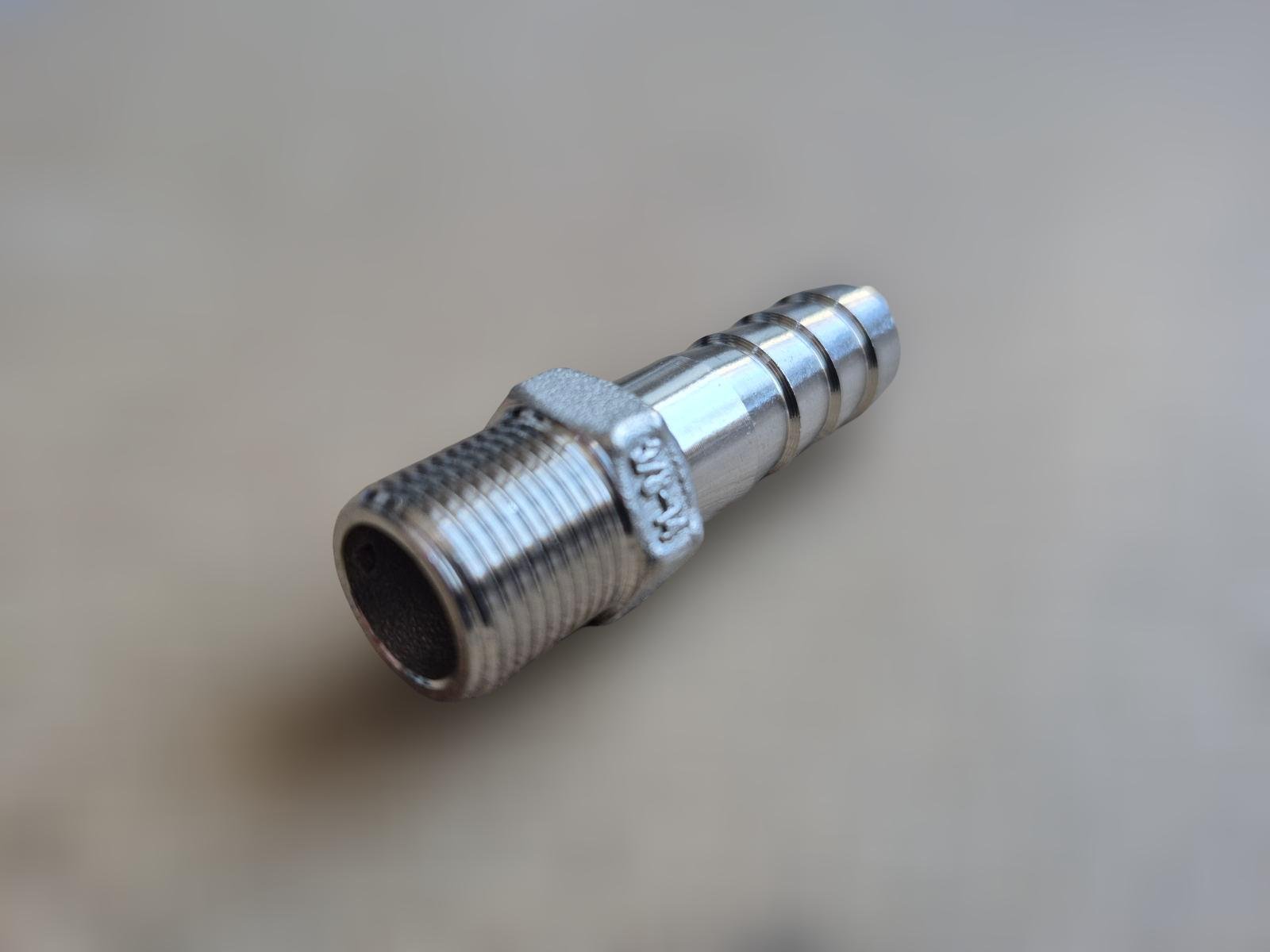

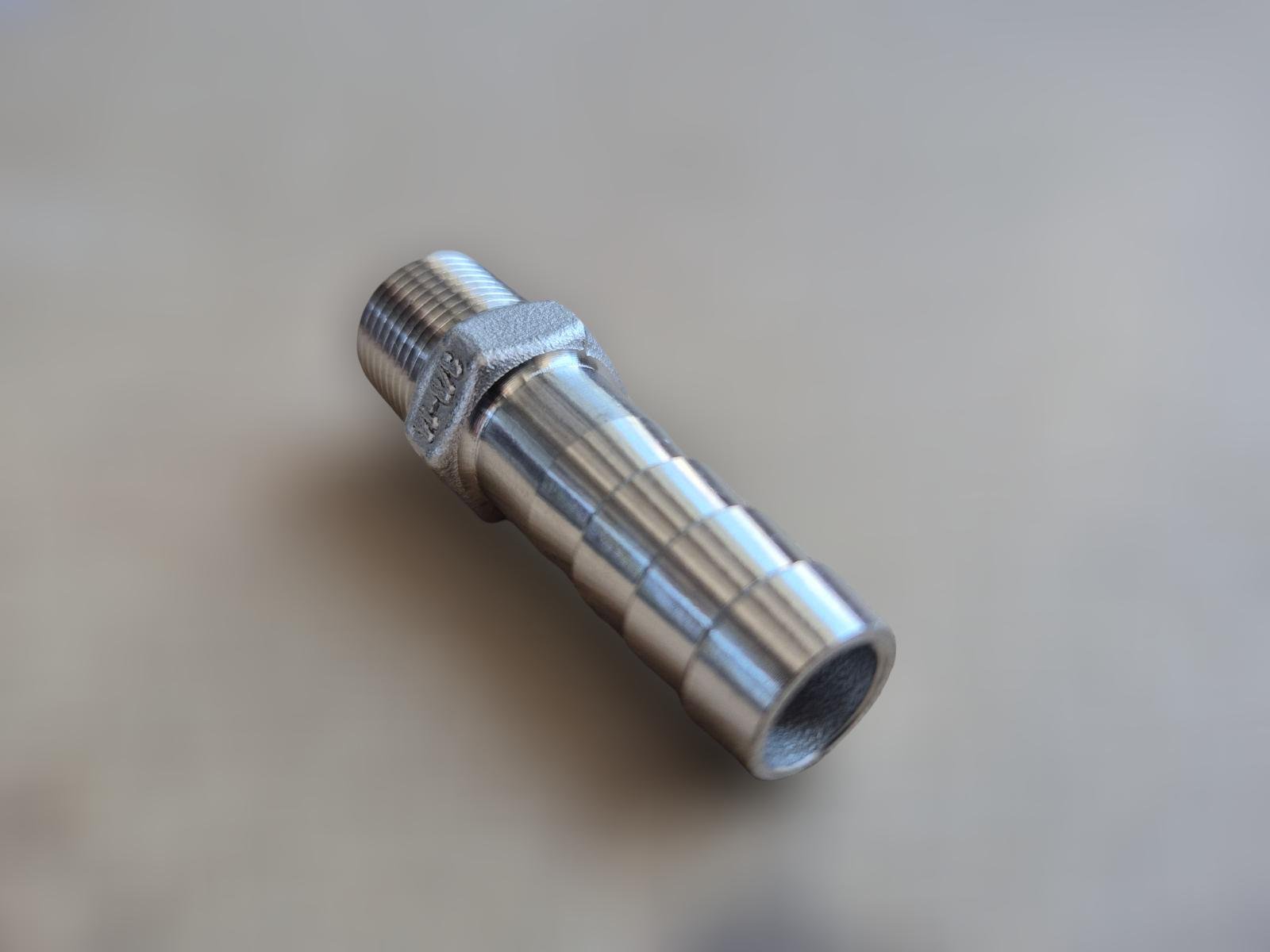

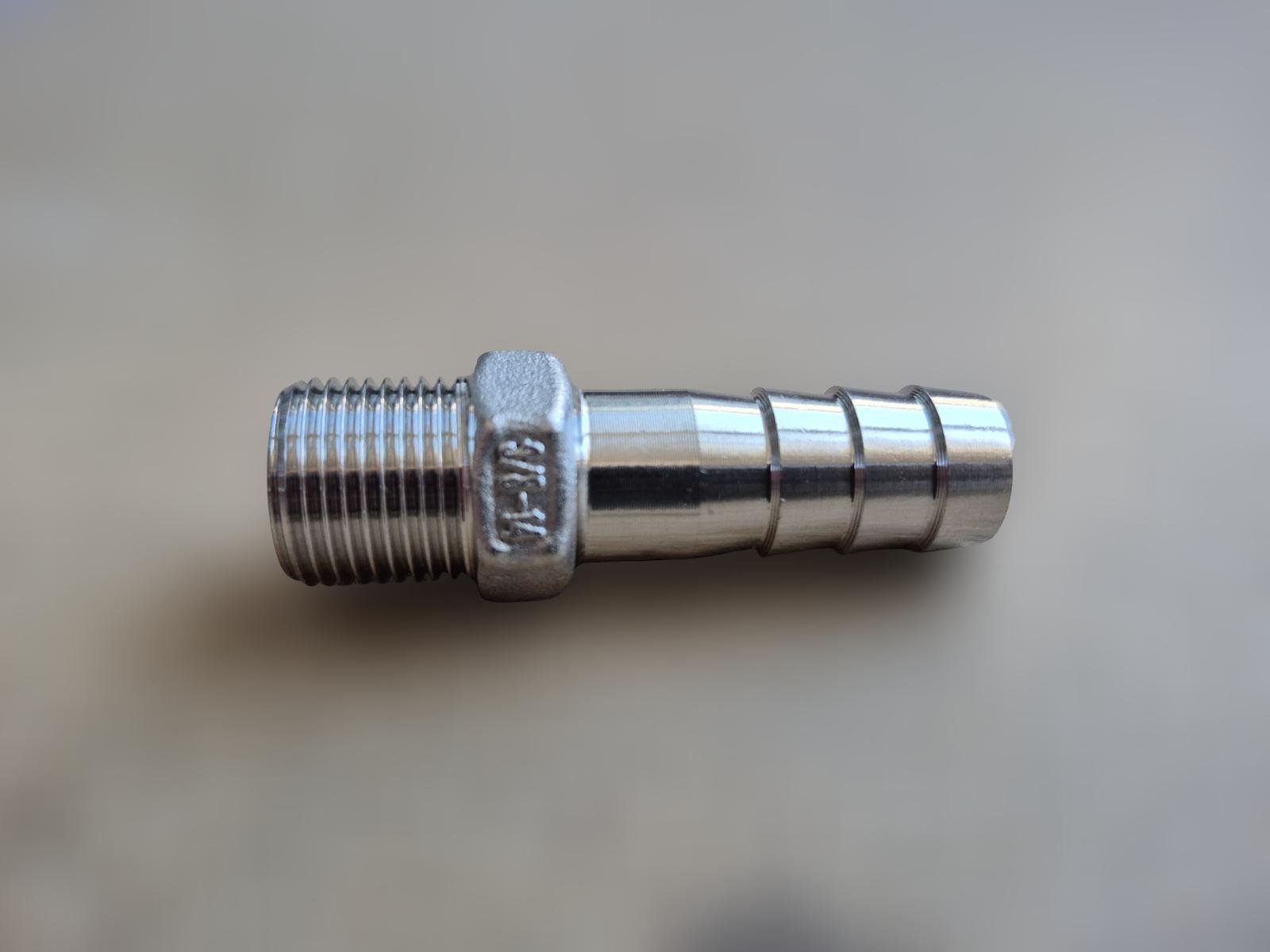

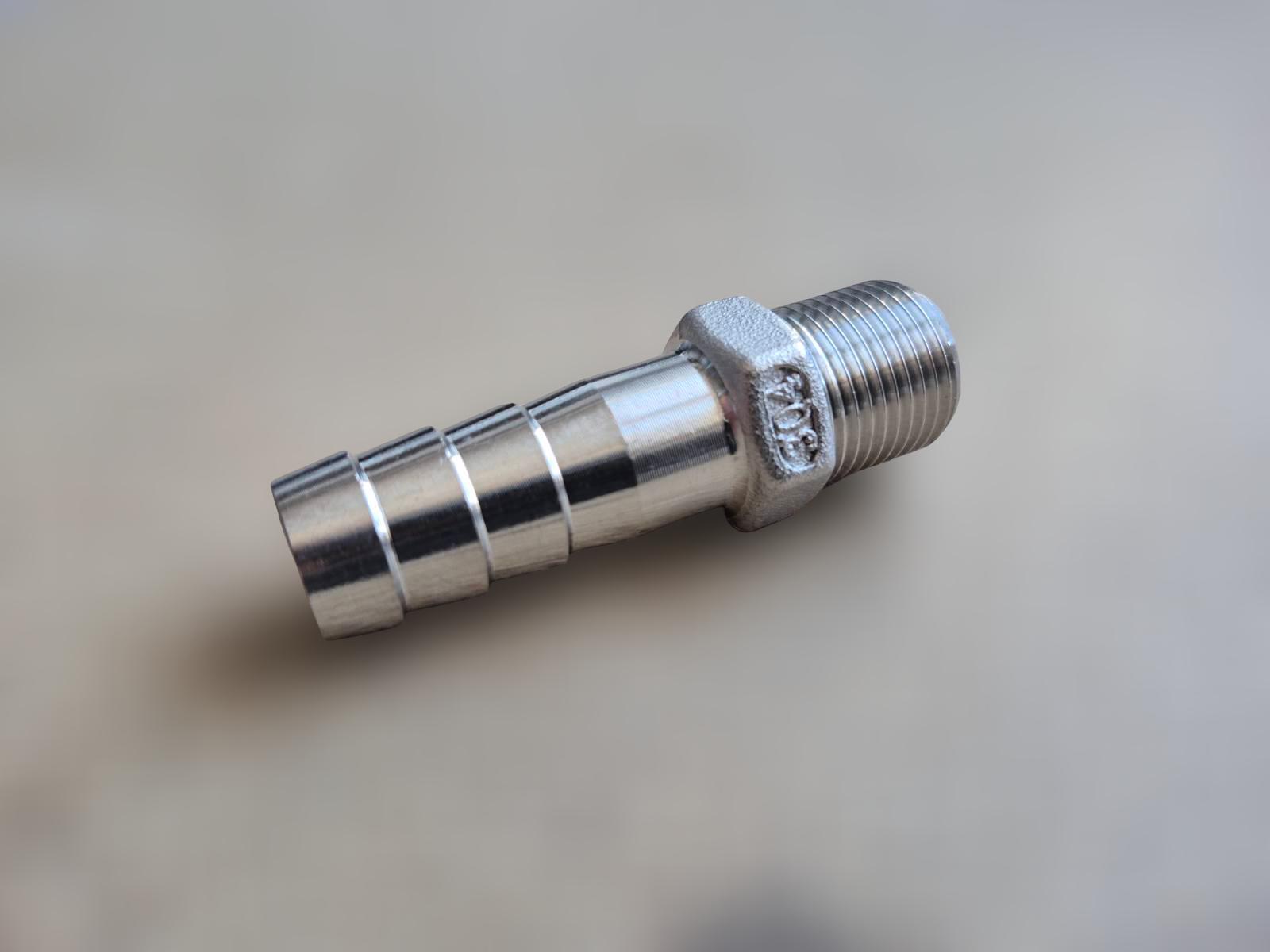

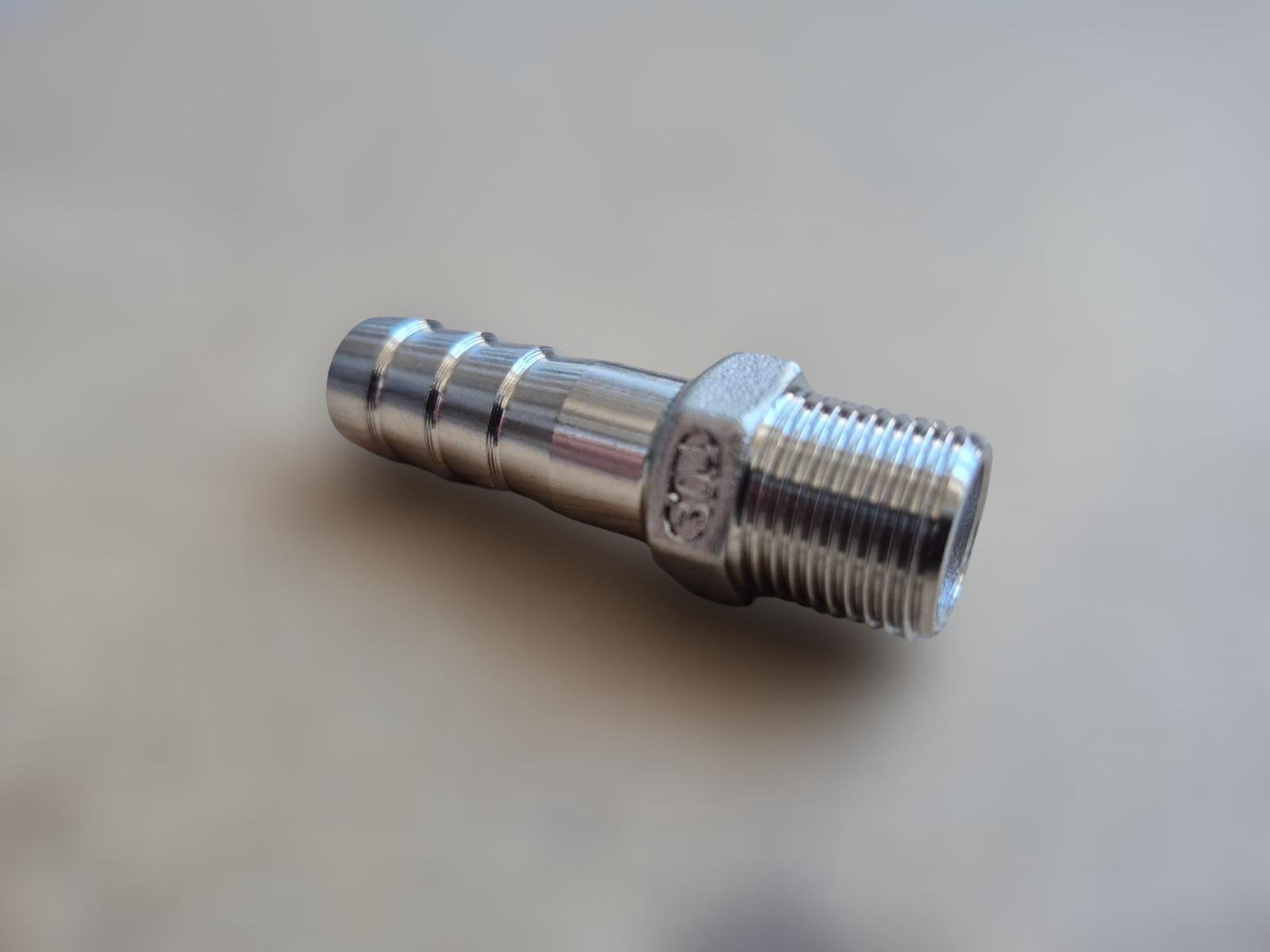

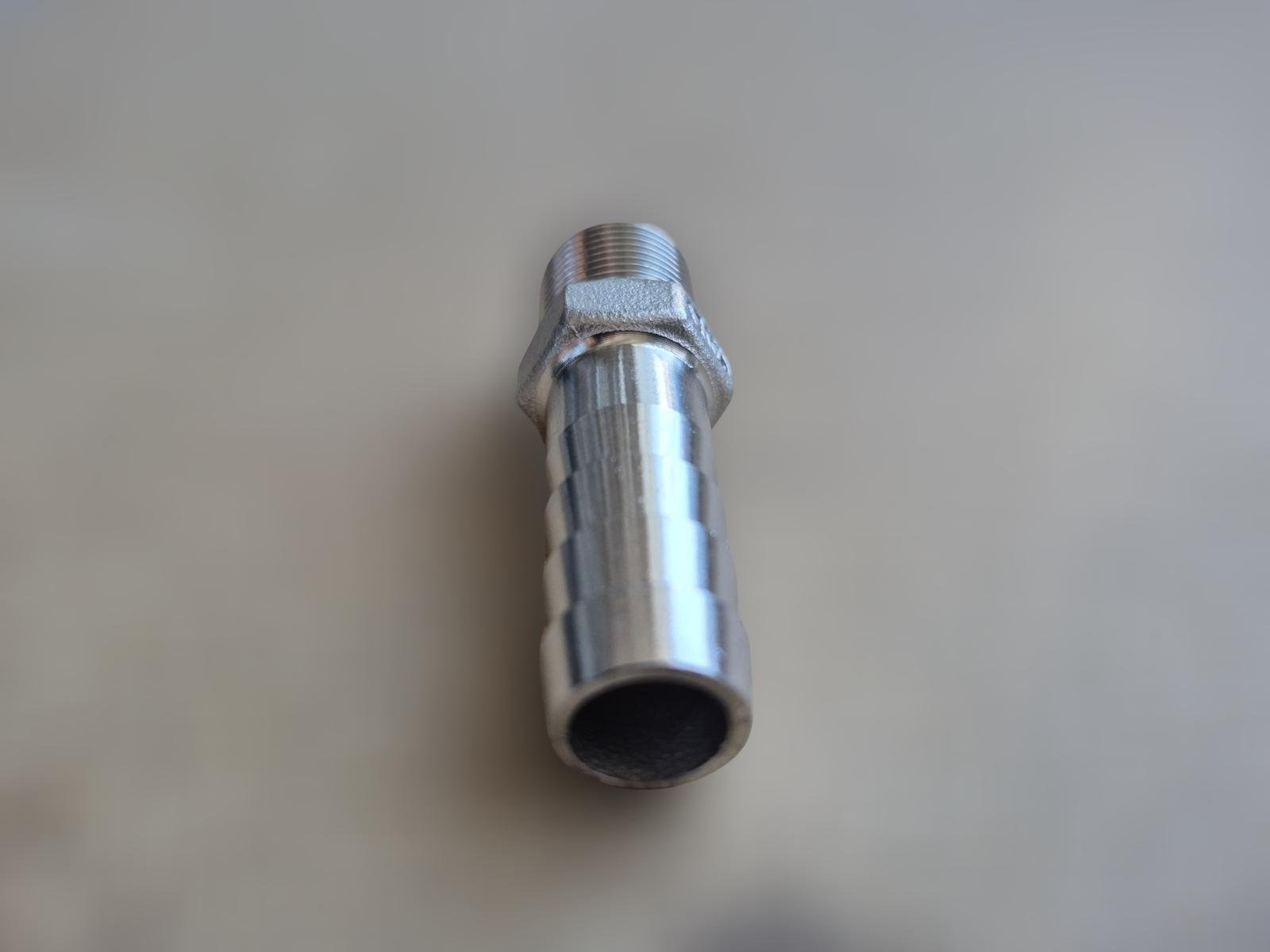

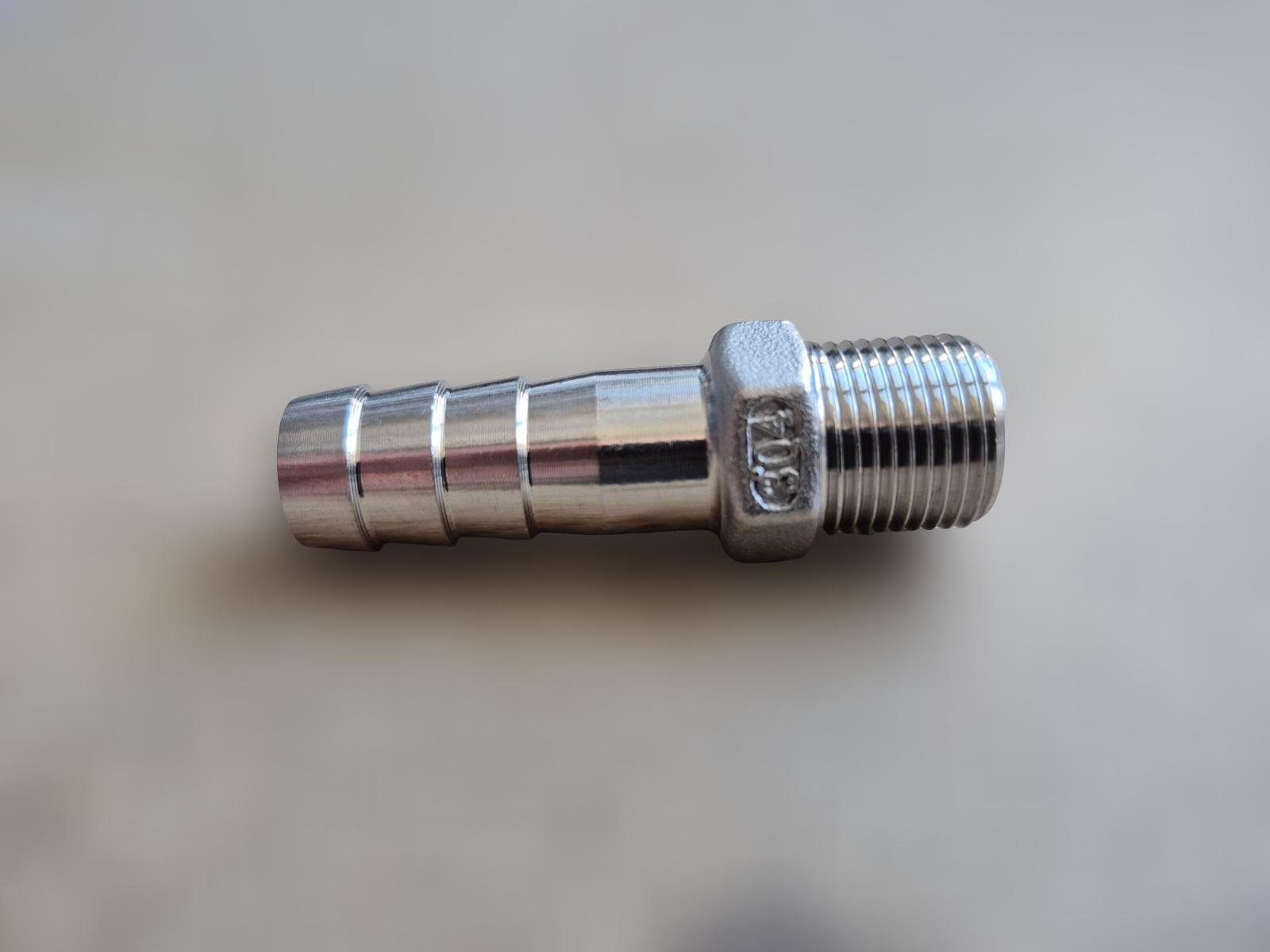

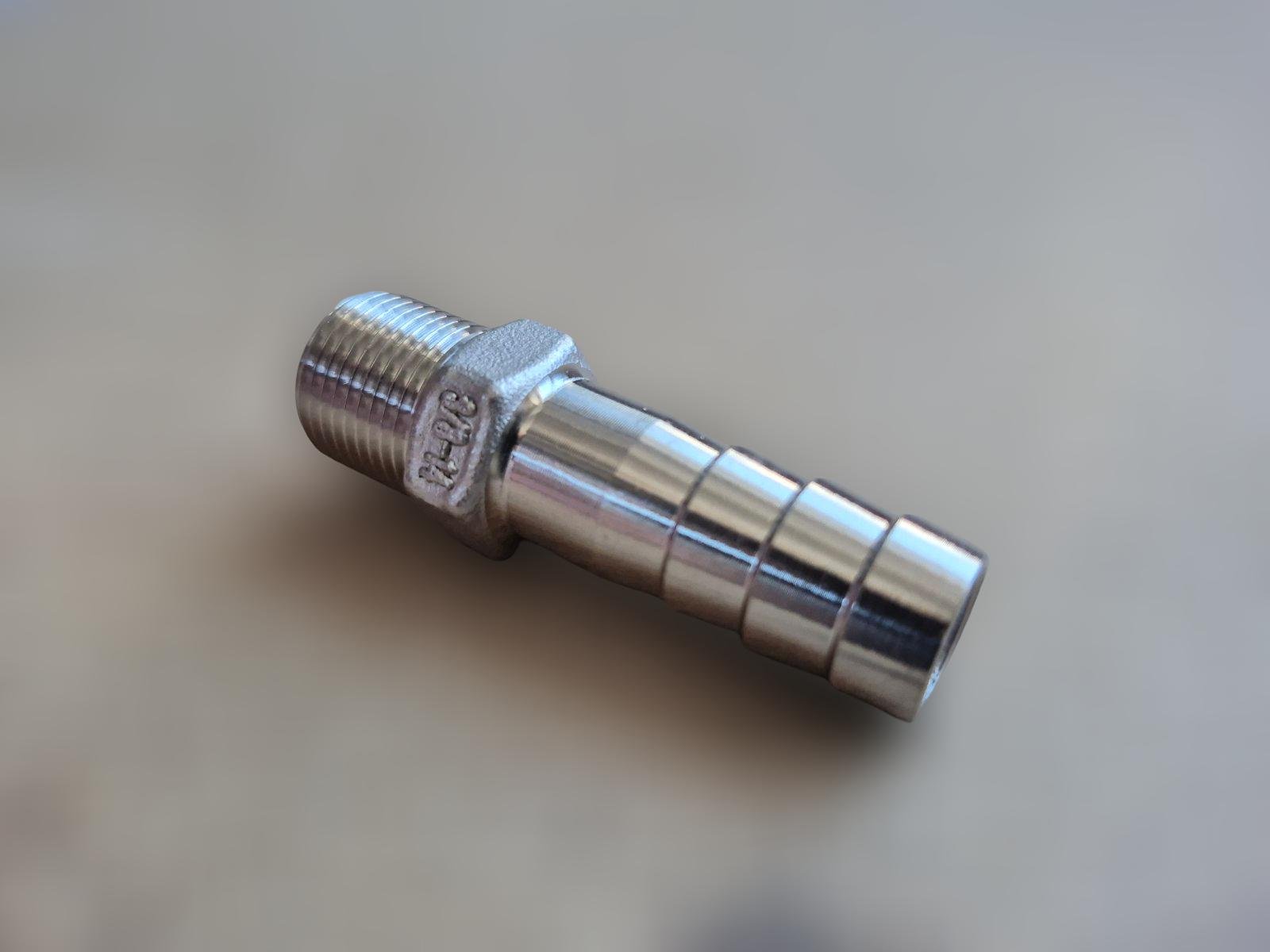

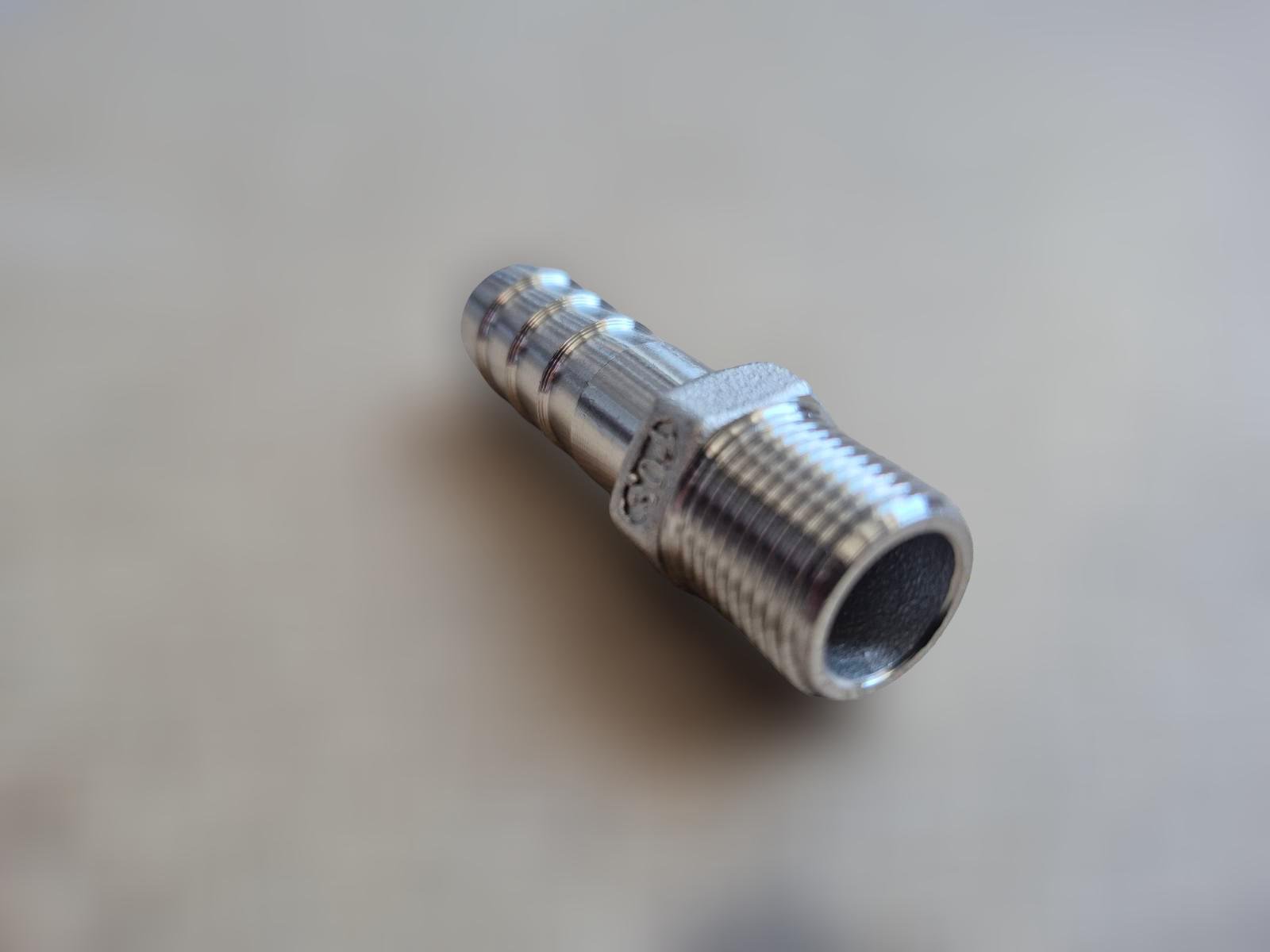

Штуцер шланговый резьбовой DN10 AISI304 BSPP Class-150 елка н/ж сталь 14 мм 3/8" (29203299)

Основные характеристики Штуцер шланговый резьбовой DN10 AISI304 BSPP Class-150 елка н/ж сталь 14 мм 3/8" (29203299)

Цена:

52 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

10 мм

Гарантия:

12 мес.

Диаметр трубы:

10 мм

Наружный диаметр:

17.2 мм

Страна-производитель:

Китай

Модель:

Штуцер шланговый резьбовой нержавеющий DN10 (3/8") - это соединительный фитинг, предназначенный для надежного и герметичного присоединения гибких шлангов к трубопроводам или оборудованию. Изготавливается из коррозионностойкой нержавеющей стали марки AISI 304. Технические характеристики Номинальный диаметр (DN): DN10 (эквивалент 3/8" дюйма). Тип присоединения: Наружная резьба, стандарт BSPP (трубная цилиндрическая). Материал корпуса: Нержавеющая сталь марки AISI 304 (1.4301, 08Х18Н10). Диаметр "елочки": Под шланг с внутренним диаметром 14 мм. Номинальное давление (Class): Class 150. Рабочая температура: От -20°C до +220°C (зависит от уплотнителя и условий эксплуатации). Конструктивная особенность: Наличие шестигранника под ключ для удобства монтажа. Рабочая среда: Вода, пар, воздух, пищевые продукты, слабоагрессивные химические среды. Синонимы и альтернативные названия Штуцер-елочка: Самое распространенное название, описывающее ребристую поверхность для фиксации шланга, которая напоминает ветки ели. Ерш для шланга (или просто "ерш"): Профессиональный сленг, используется для обозначения той же ребристой части фитинга из-за визуального сходства с бытовым ершиком. Шланговый адаптер: Технически корректный термин, подчеркивающий функцию детали как переходника (адаптера) с резьбы на шланг. Шланговая надставка: Синоним, часто используемый в технической документации для обозначения элемента, который "надставляется" на трубу или оборудование для подключения шланга. Хвостовик для шланга: Технический термин, где "хвостовик" - это часть детали, входящая в шланг. Преимущества штуцера шлангового Надежная фиксация шланга: Конструкция "елочка" с острыми гранями обеспечивает прочное сцепление со стенками шланга, предотвращая его соскальзывание под давлением (особенно при использовании хомута). Простота и скорость монтажа: Для установки не требуется специальное оборудование – достаточно гаечного ключа для затяжки резьбы и отвертки для хомута. Универсальность применения: Может использоваться в широком спектре систем – от бытового водоснабжения до пищевых и химических производств. Высокая коррозионная стойкость: Материал AISI 304 обеспечивает долговечность при контакте с водой, паром, пищевыми продуктами и многими химикатами. Герметичность соединения: При правильном уплотнении резьбовой части (например, с помощью ФУМ-ленты или анаэробного герметика) достигается высокая герметичность. Многоразовое использование: Фитинг можно демонтировать и использовать повторно без потери его эксплуатационных свойств. Варианты удешевления и их последствия Использование стали марки AISI 201: Вместо AISI 304 применяют более дешевую сталь с низким содержанием никеля. Последствия: Значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, непригодность для пищевой и химической промышленности. Уменьшение толщины стенки: Производство штуцера с более тонкими стенками. Последствия: Снижение механической прочности, высокий риск деформации или разрушения при затяжке или под высоким давлением. Отсутствие шестигранника: Изготовление корпуса без четко выраженного шестигранника под ключ. Последствия: Неудобство монтажа, необходимость использовать трубный (газовый) ключ, который может повредить поверхность фитинга. Упрощенная "елочка": Меньшее количество ребер на "елочке" или их сглаженная форма. Последствия: Ухудшение фиксации шланга, повышенный риск срыва даже при использовании хомута. Монтаж и эксплуатация Рекомендации по монтажу Очистка резьбы: Перед монтажом убедитесь, что наружная резьба штуцера и внутренняя резьба ответной части чистые. Уплотнение резьбы: Нанесите на резьбу уплотнительный материал (ФУМ-лента, анаэробный герметик, сантехническая нить). Затяжка: Вкрутите штуцер вручную, а затем затяните с помощью гаечного ключа соответствующего размера, используя шестигранник. Не прилагайте чрезмерных усилий, чтобы не повредить резьбу. Надевание шланга: Наденьте шланг на "елочку" до упора. Для облегчения процесса можно смочить "елочку" водой или мыльным раствором. Фиксация хомутом: Обязательно закрепите шланг на штуцере с помощью червячного, силового или пружинного хомута. Хомут должен располагаться между последним ребром "елочки" и основанием штуцера. Рекомендации по эксплуатации Соответствие параметров: Не превышайте максимально допустимое давление и температуру для данного фитинга и используемого шланга. Совместимость среды: Убедитесь, что материал штуцера (AISI 304) химически совместим с транспортируемой средой. Периодический осмотр: Регулярно проверяйте состояние соединения на предмет утечек, а также целостность шланга и хомута. Возможные риски и ограничения Срыв шланга: Возможен при неправильно подобранном или недостаточно затянутом хомуте, а также при превышении давления. Коррозия в агрессивных средах: Сталь AISI 304 не устойчива к хлоридам, серной и соляной кислотам высокой концентрации. Повреждение резьбы: Чрезмерное усилие при затяжке может сорвать резьбу как на штуцере, так и на ответной детали. Неправильный подбор диаметра: Использование шланга со слишком большим внутренним диаметром не обеспечит надежной фиксации даже с хомутом. Гальваническая коррозия: При контакте с фитингами из углеродистой стали во влажной среде может возникнуть гальваническая коррозия. Области применения Пищевая промышленность: Подключение шлангов для подачи воды, моющих растворов, напитков, молока. Химическая промышленность: Транспортировка слабоагрессивных кислот, щелочей, растворителей. Фармацевтика и косметология: Системы подачи очищенной воды и технологических жидкостей. Сельское хозяйство: Системы полива, подачи удобрений, поения животных. Водоснабжение и отопление: Подключение гибких подводок, насосного оборудования. Пивоварение и виноделие: Присоединение шлангов к ферментерам, насосам, чиллерам. Преимущества нержавеющей стали Коррозионная стойкость: Главное преимущество, обеспечивающее длительный срок службы в контакте с водой и многими химическими веществами. Гигиеничность: Гладкая поверхность нержавеющей стали не имеет пор, где могли бы скапливаться бактерии, что критически важно для пищевой и фармацевтической отраслей. Прочность и долговечность: Материал обладает высокой механической прочностью и стойкостью к износу. Термостойкость: Нержавеющая сталь сохраняет свои свойства в широком диапазоне температур. Эстетичный внешний вид: Фитинги из нержавеющей стали не требуют покраски и сохраняют привлекательный вид на протяжении всего срока службы.

Рабочая температура:

300

Размер резьбы:

3/8 дюйм

Размерность:

Ду 10 (3/8") х 14 мм

Тип соединения фитинга:

резьба

Тип соединения, резьба:

наружная

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

штуцер

Фитинг:

фитинг из латуни и стали

Дополнительная информация

Страна регистрации бренда:

Китай
