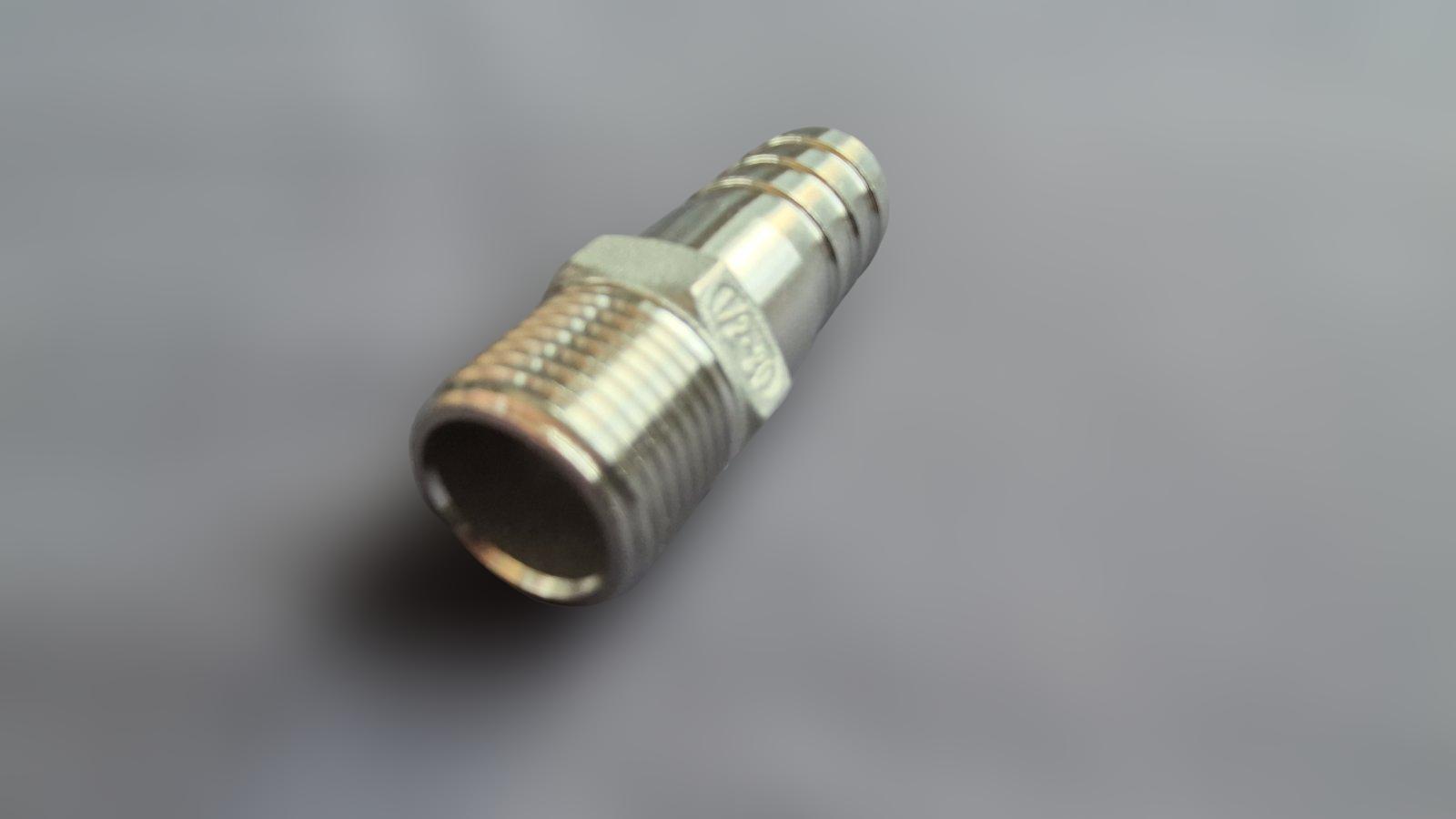

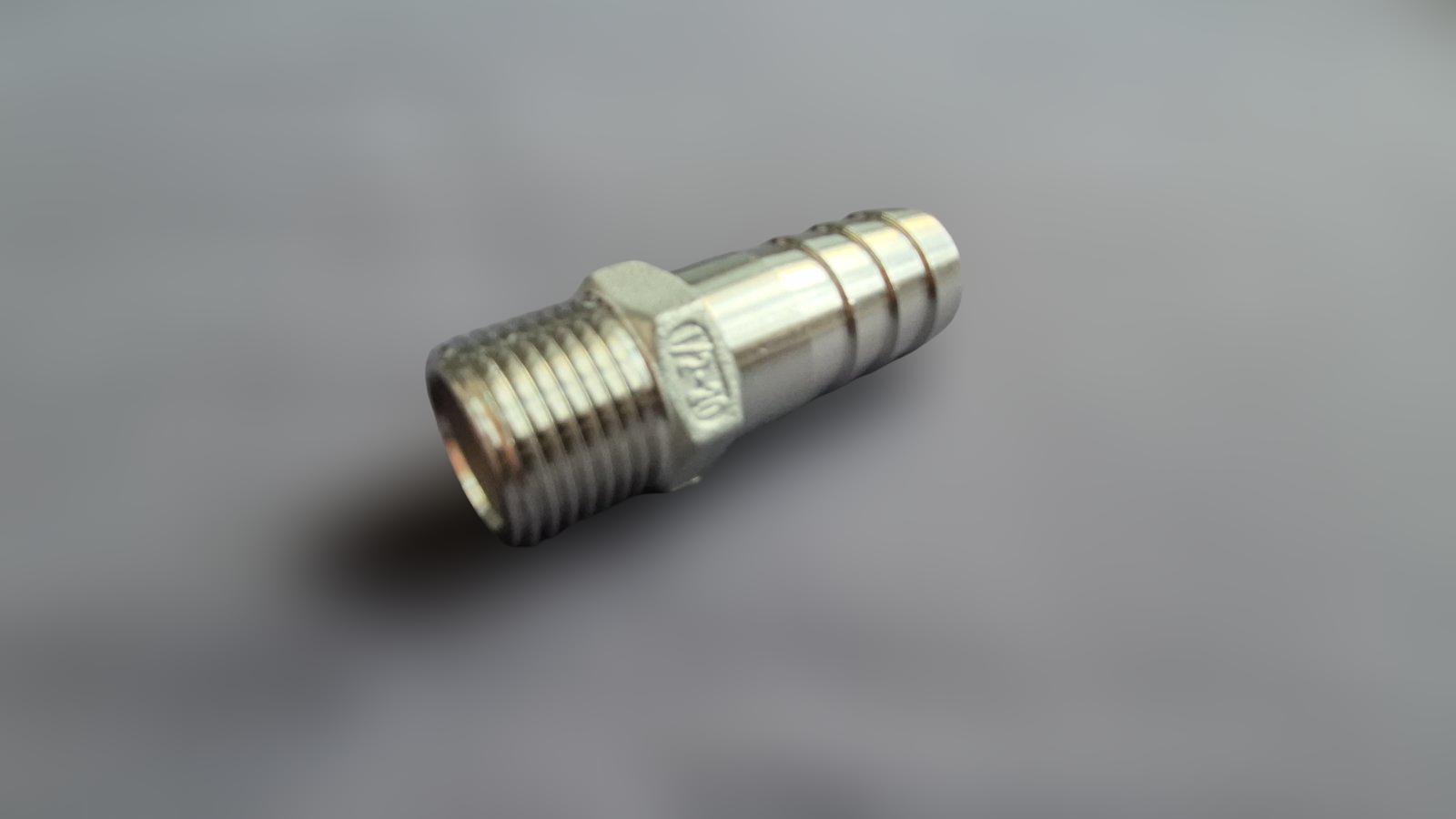

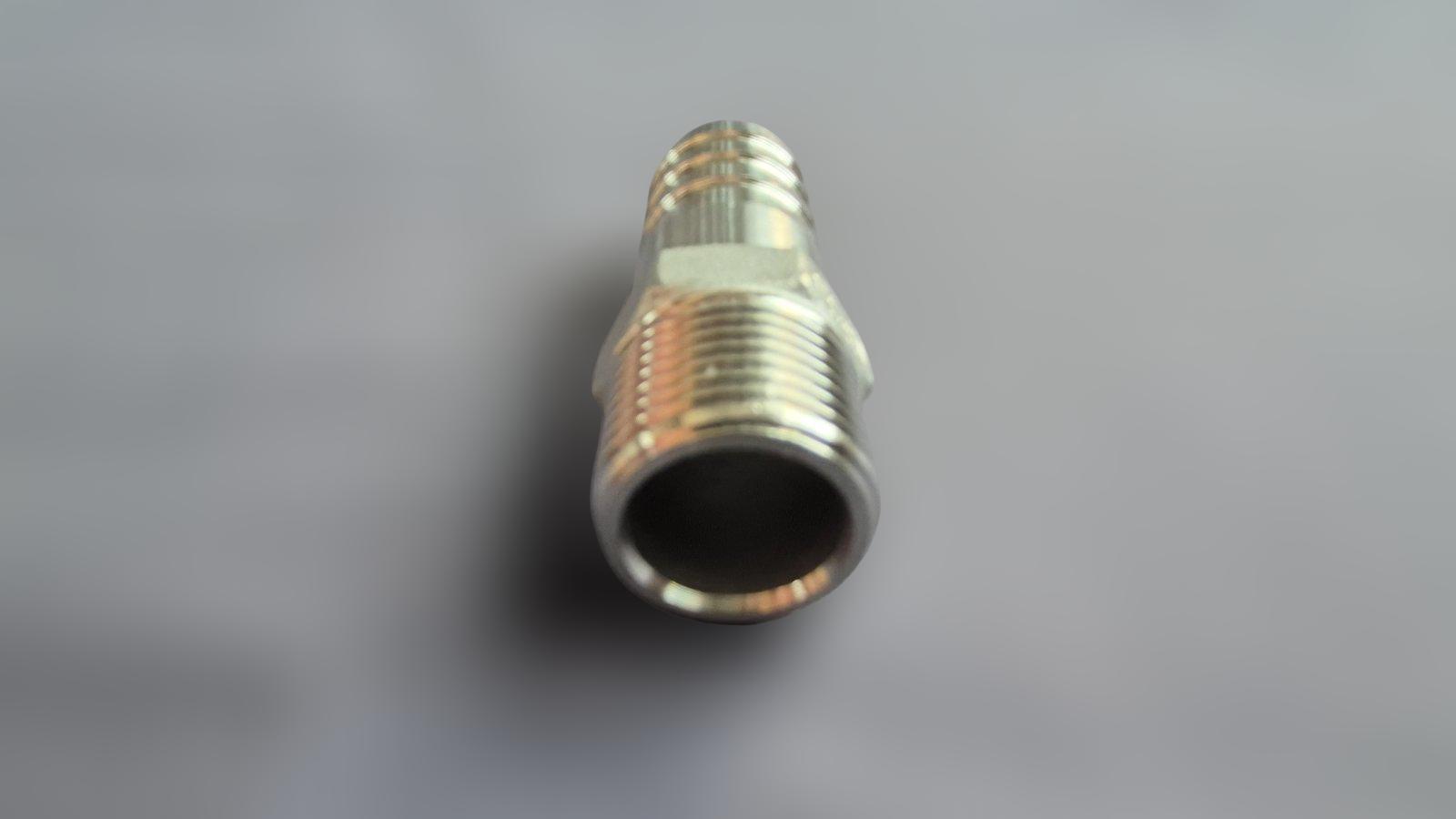

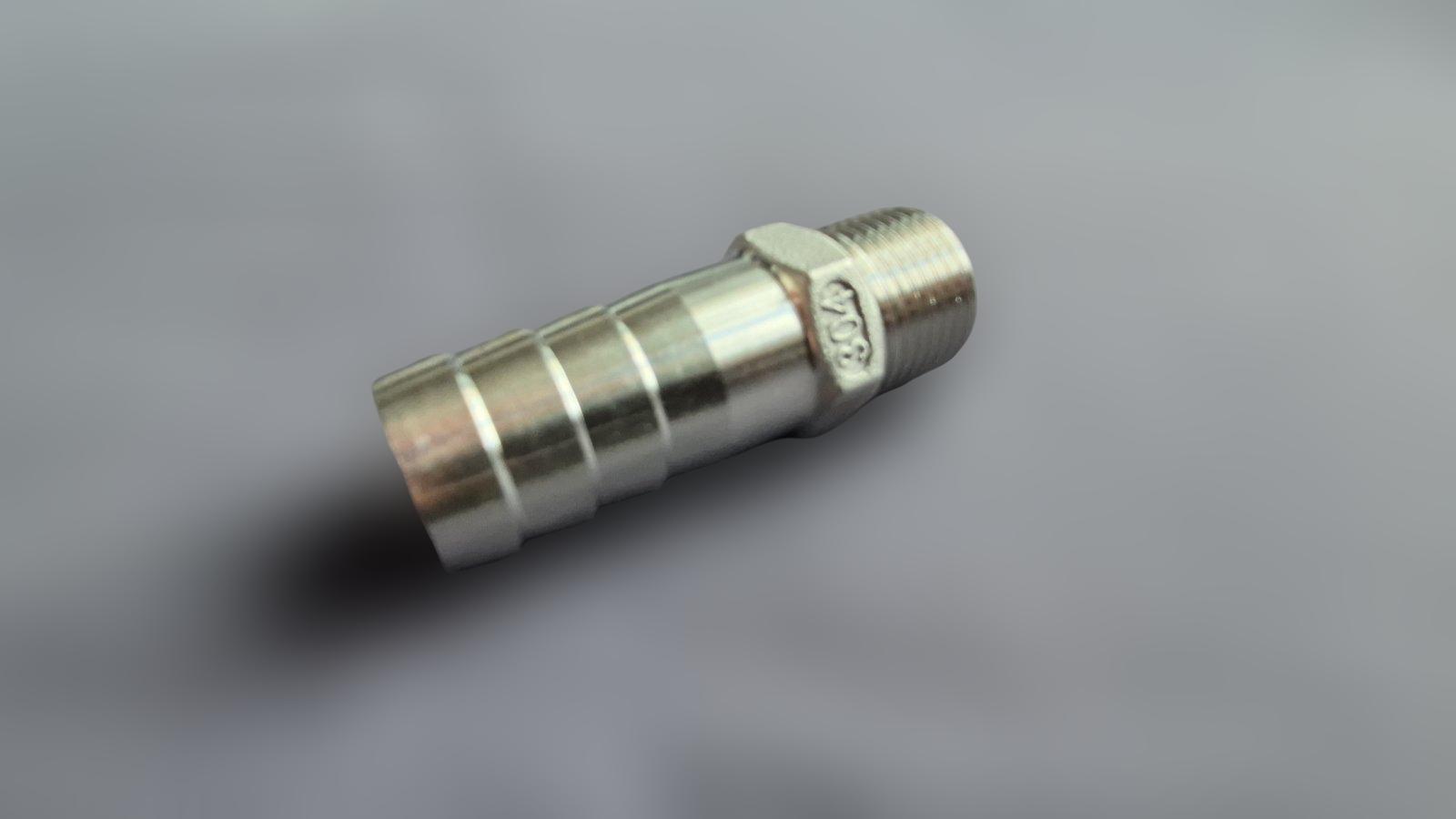

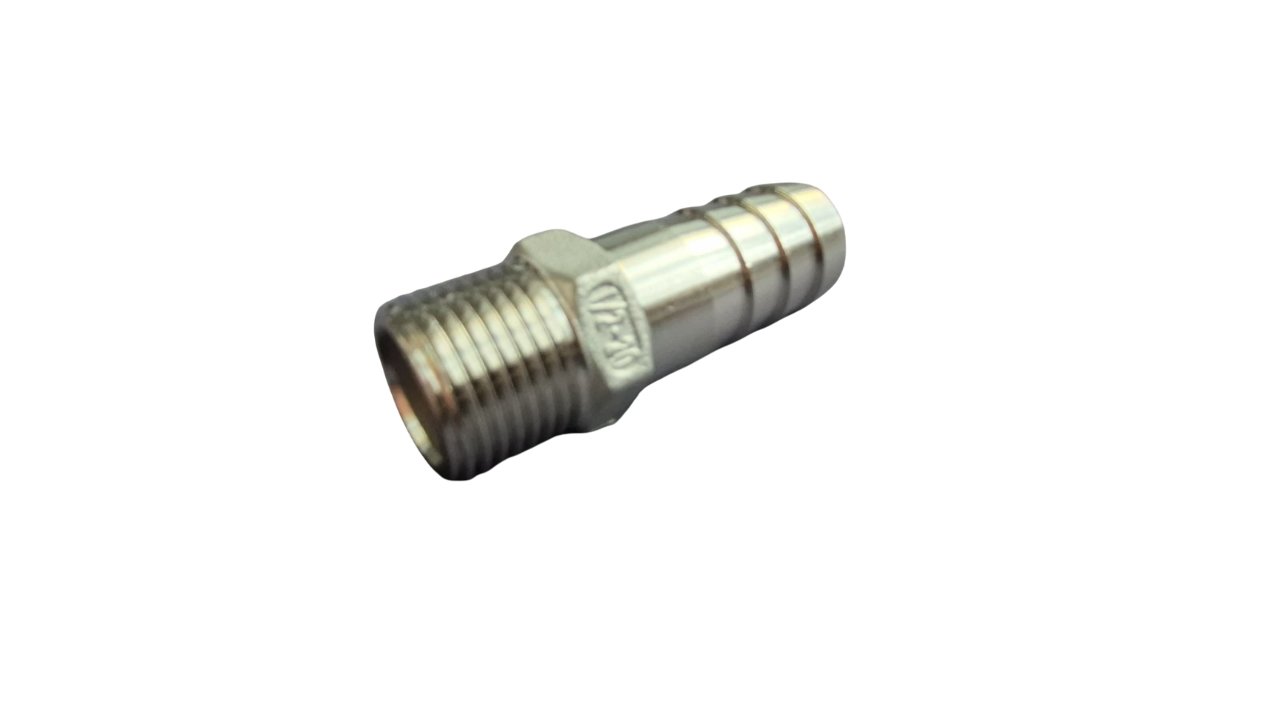

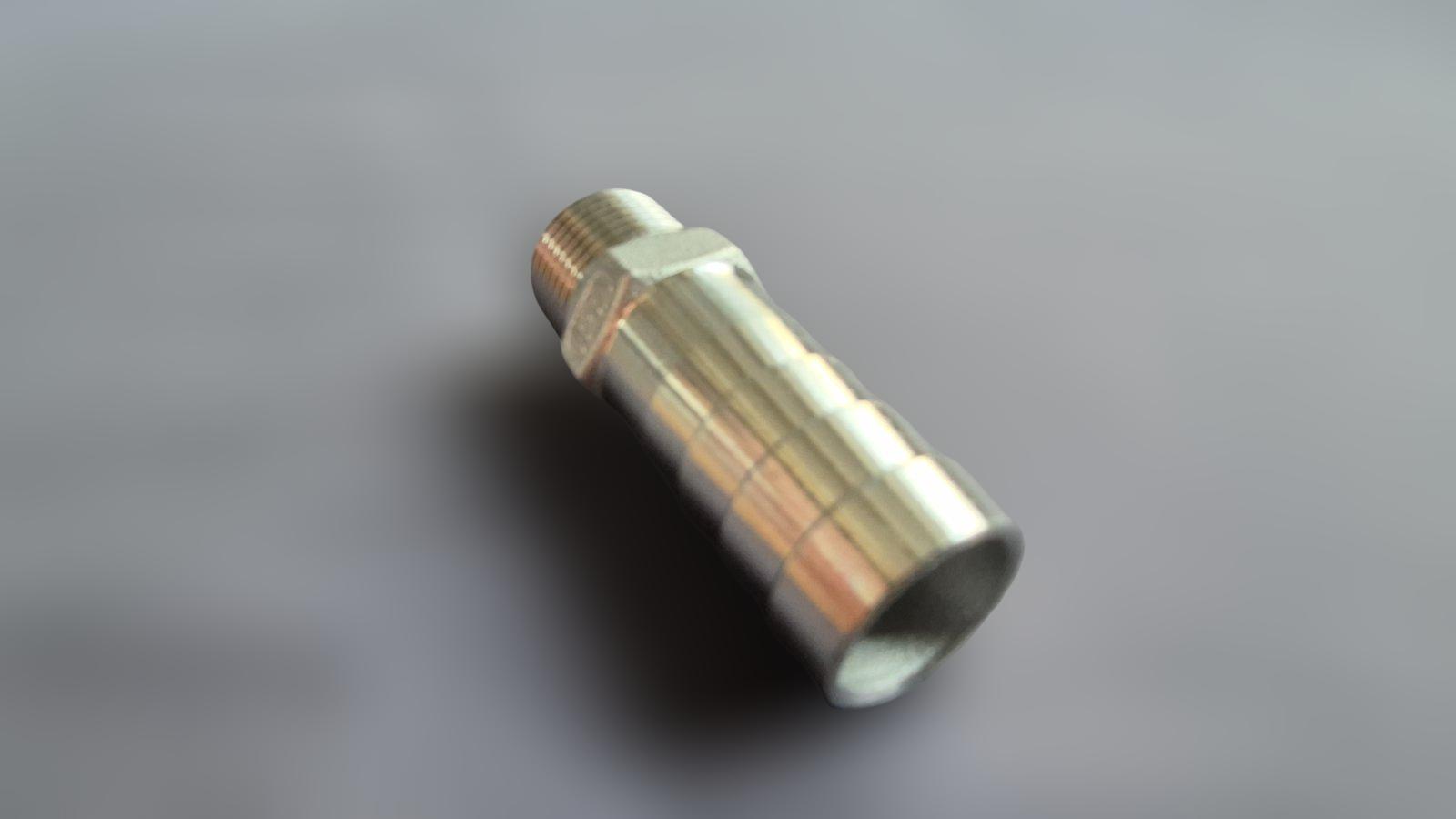

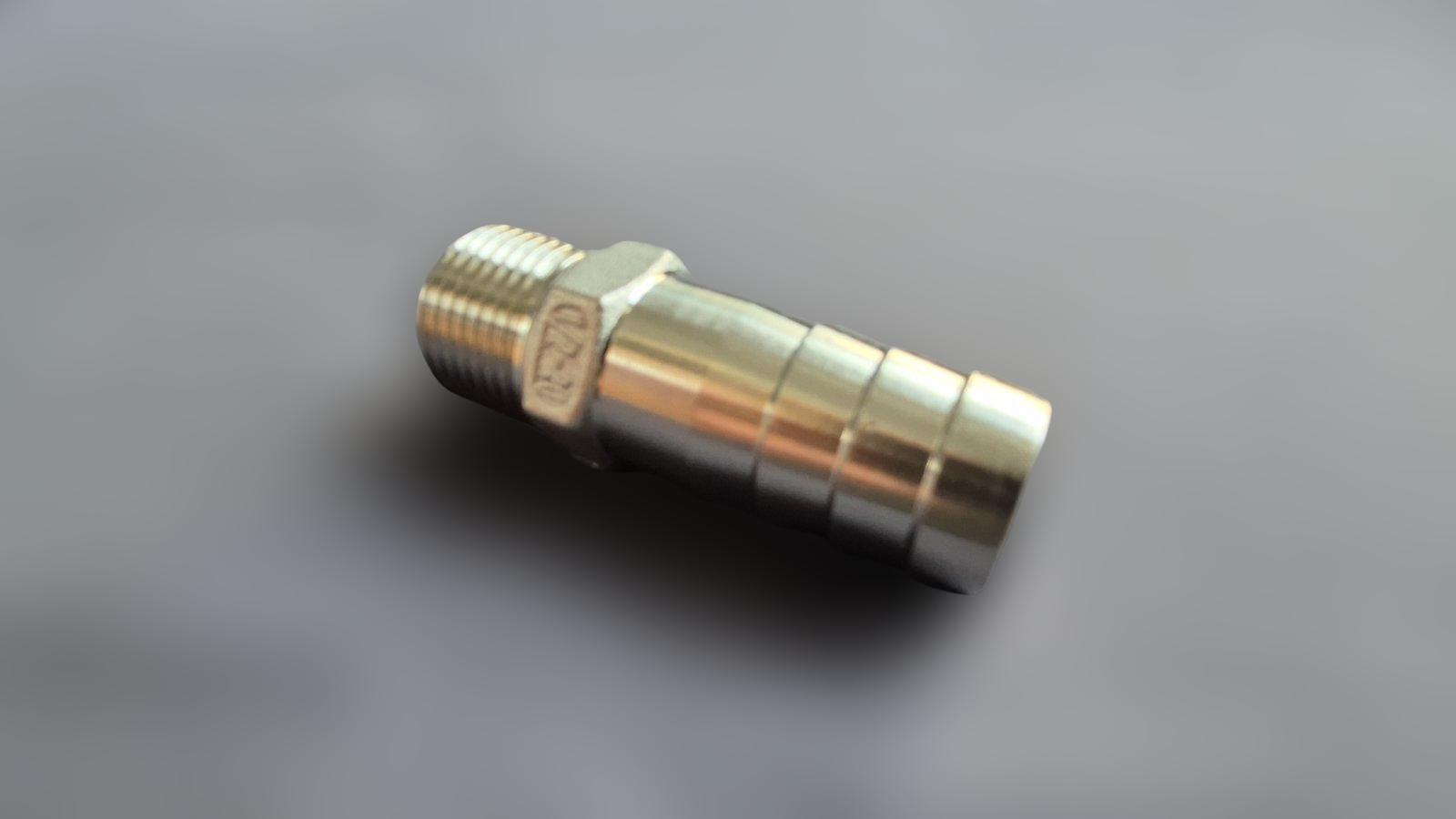

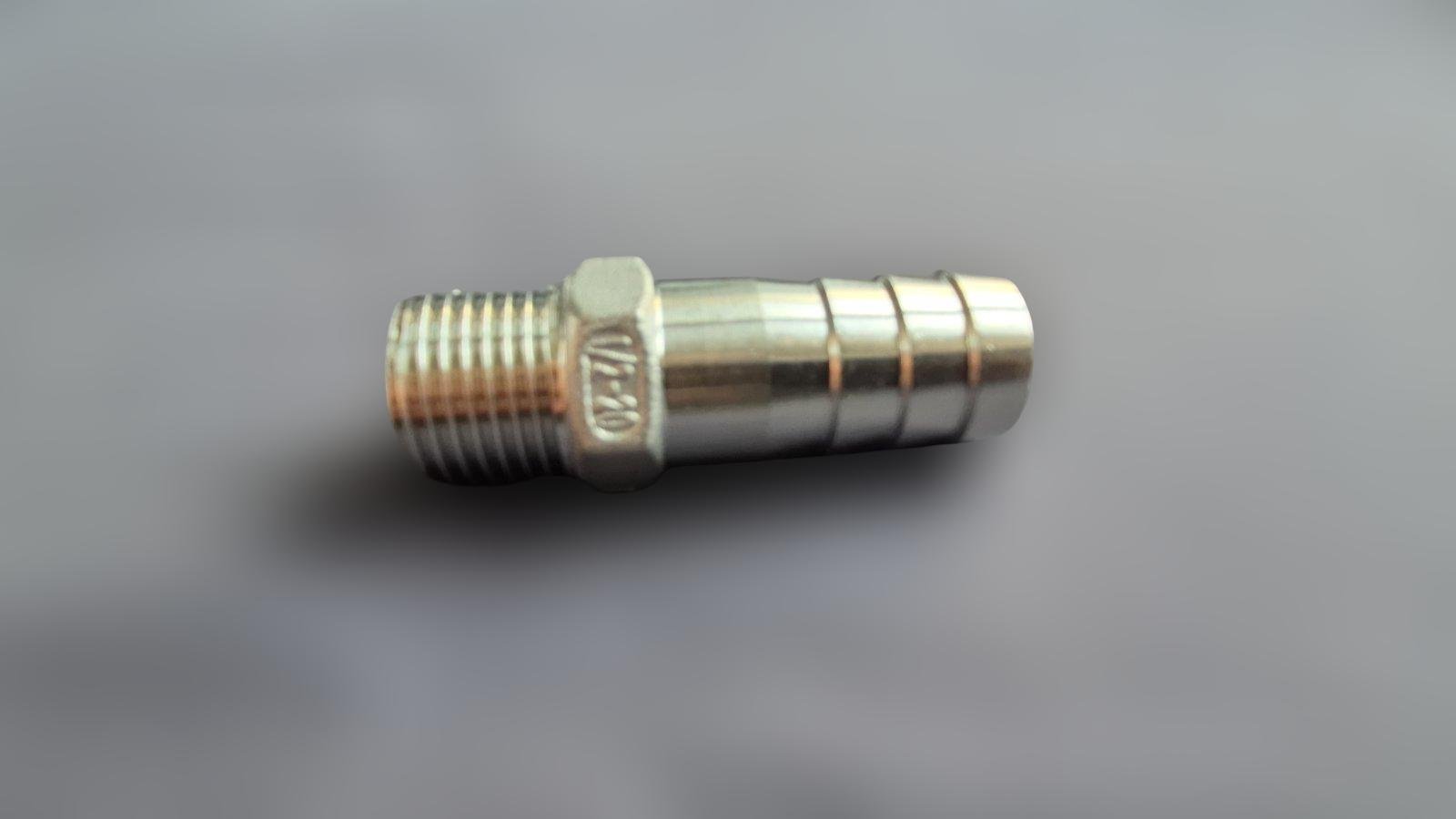

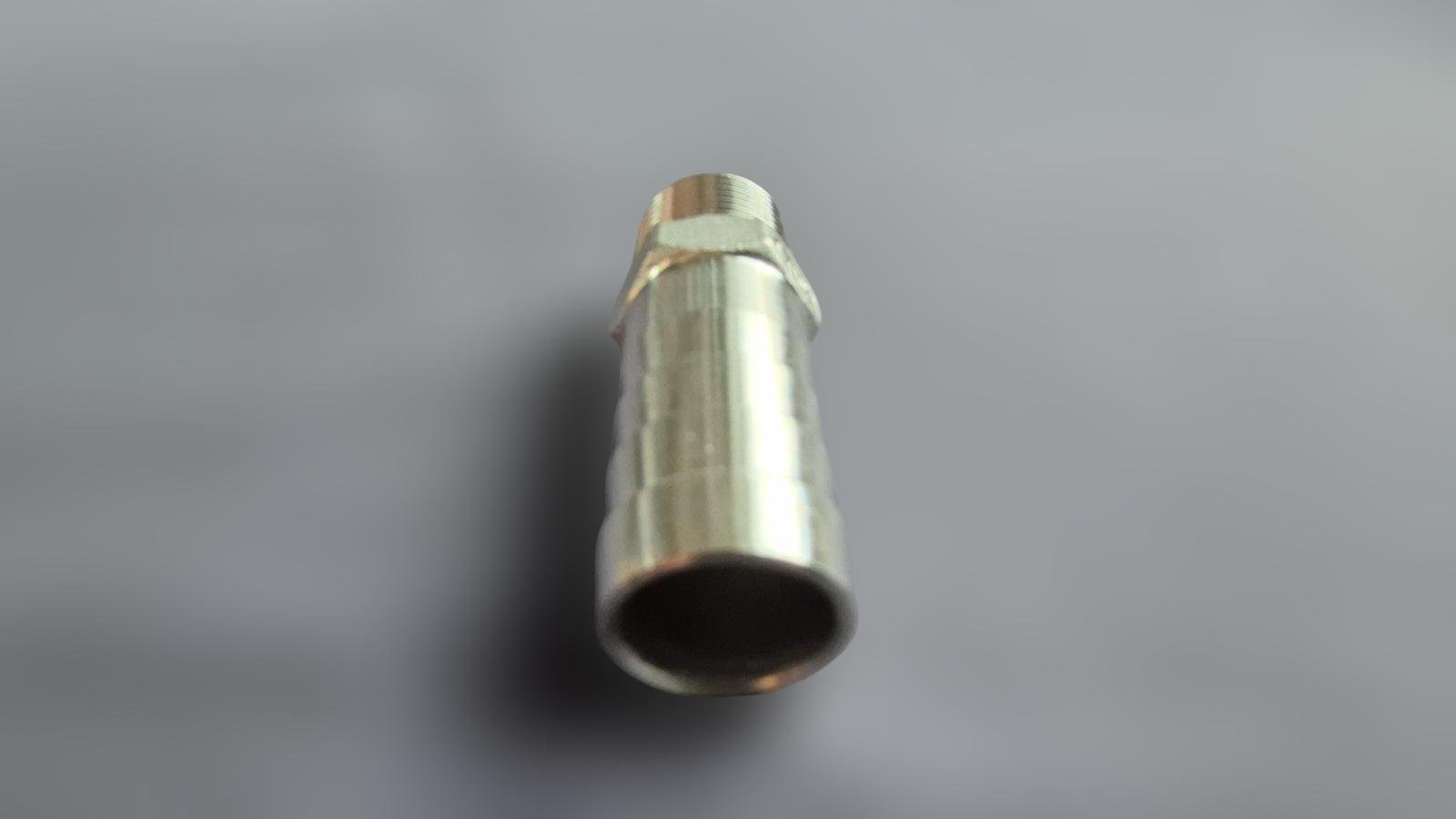

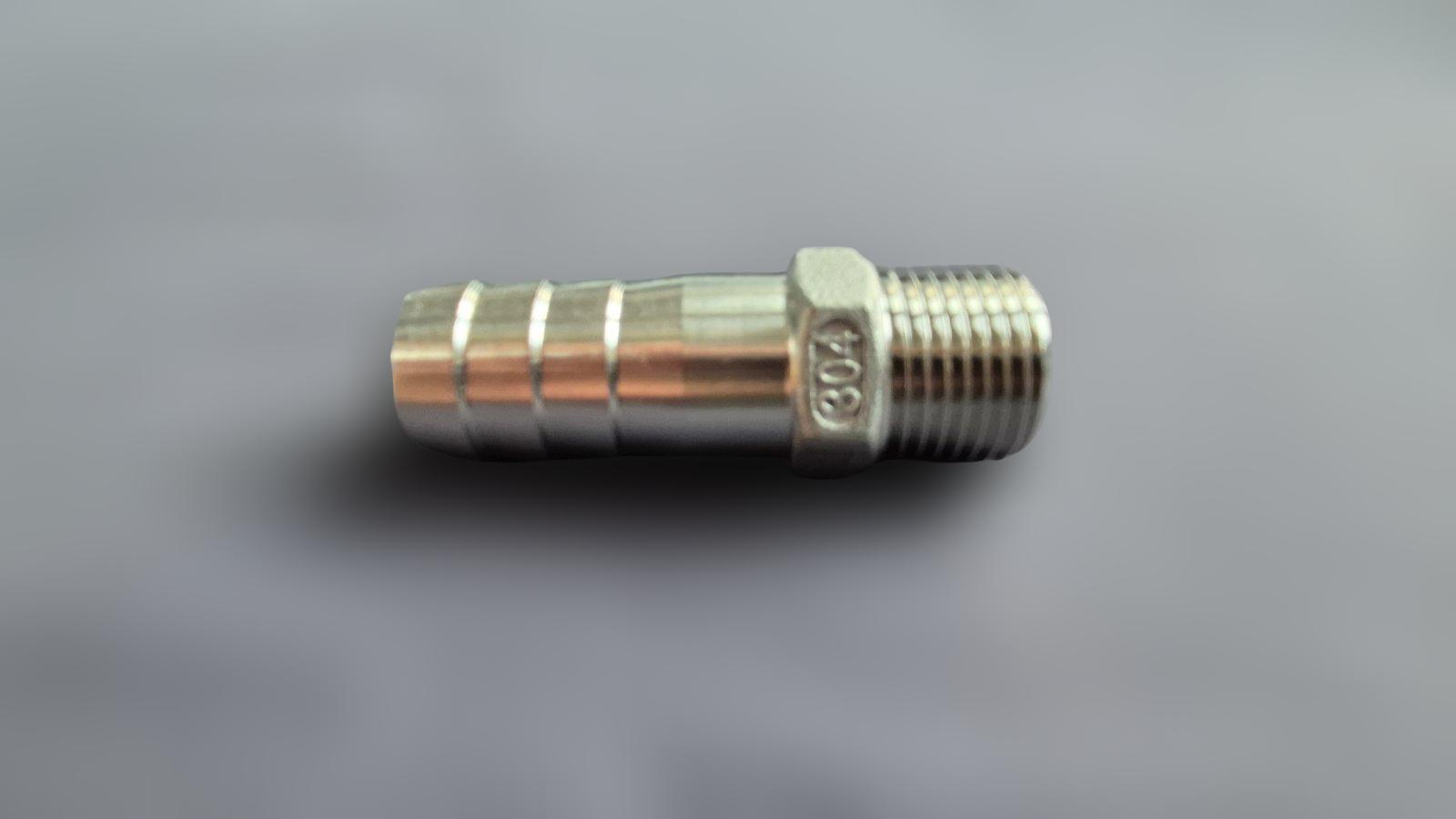

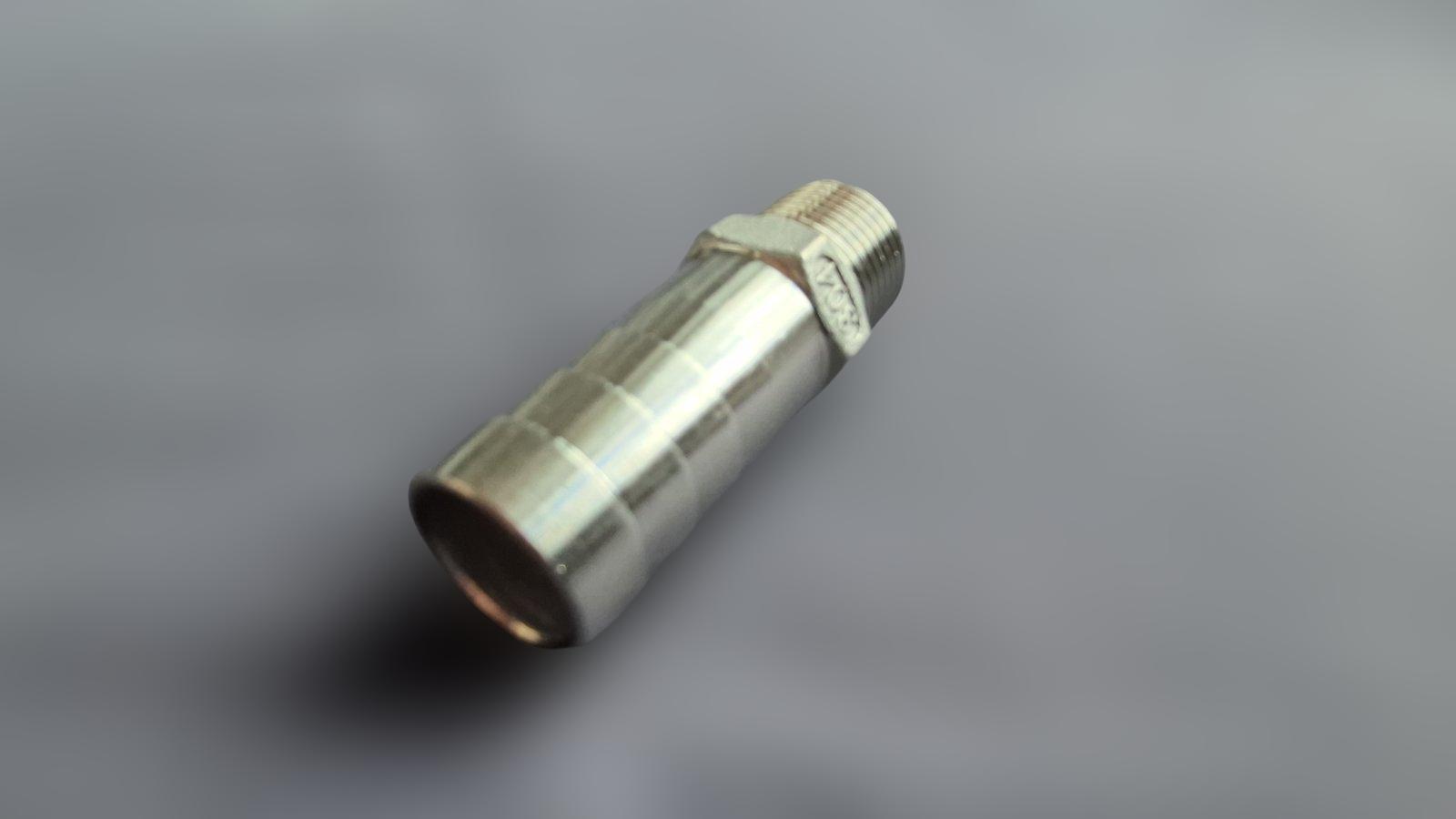

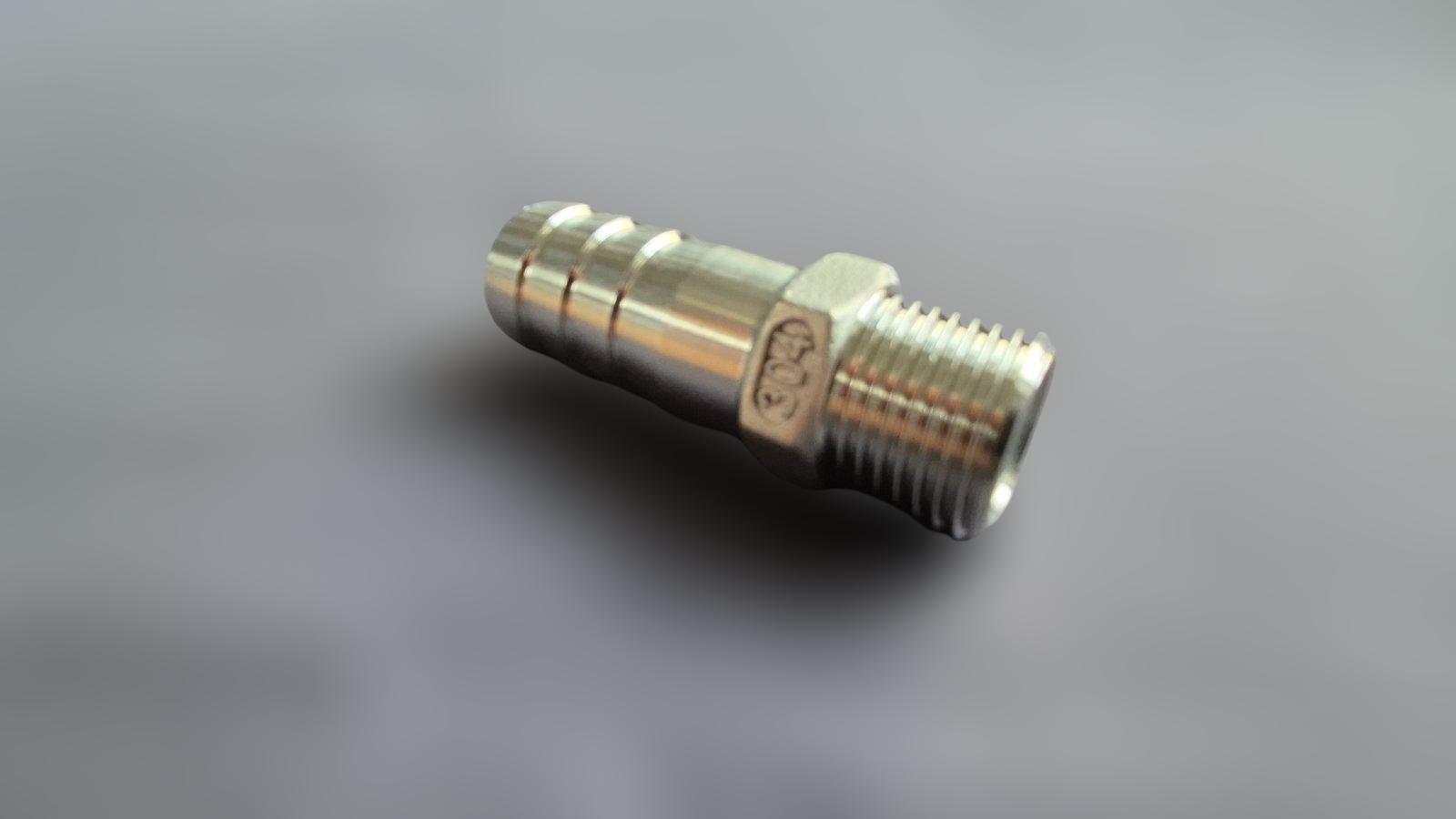

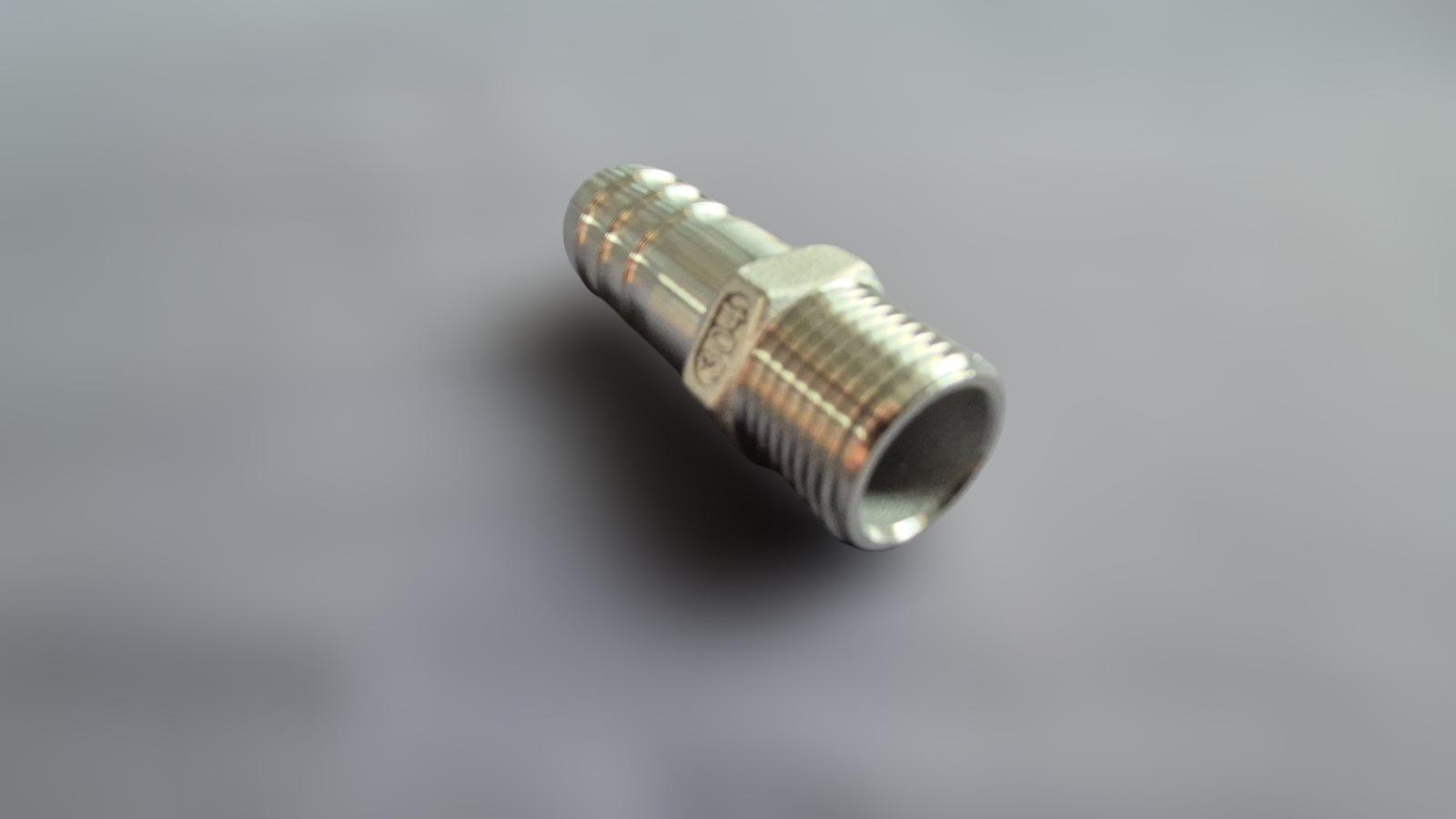

Штуцер шланговый резьбовой DN15 AISI304 BSPP Class-150 н/ж сталь под шланг 20 мм 1/2" (29203324)

Основные характеристики Штуцер шланговый резьбовой DN15 AISI304 BSPP Class-150 н/ж сталь под шланг 20 мм 1/2" (29203324)

Цена:

63 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

15 мм

Гарантия:

12 мес.

Диаметр трубы:

15 мм

Наружный диаметр:

21.3 мм

Страна-производитель:

Китай

Модель:

Штуцер шланговый резьбовой нержавеющий DN15 (1/2") - это соединительный фитинг, предназначенный для надежного и герметичного подключения гибких шлангов к трубопроводам или оборудованию с резьбовым соединением. Изготавливается из нержавеющей стали марки AISI304. Технические характеристики Номинальный диаметр (DN/Ду): DN15, что соответствует условному проходу 1/2" дюйма. Номинальное давление (PN): Рассчитан на давление, соответствующее Class 150, что примерно равно PN20 (20 бар). Материал: Корпус изготовлен из высококачественной нержавеющей стали марки AISI304 (отечественный аналог 08Х18Н10), что обеспечивает высокую коррозионную стойкость и гигиеничность. Тип соединения: Комбинированное. С одной стороны – наружная трубная цилиндрическая резьба BSPP 1/2", с другой – шланговое соединение "елочка" для надежной фиксации шланга с внутренним диаметром 20 мм. Рабочая температура: Диапазон рабочих температур составляет от -40°C до +220°C, что позволяет использовать штуцер в различных условиях. Конструктивная особенность: Наличие шестигранника под ключ для удобства и надежности монтажа. Синонимы и альтернативные названия Штуцер-елочка: Самое распространенное название, которое точно описывает форму шлангового патрубка, обеспечивающую надежную фиксацию шланга. Ерш нержавеющий: Профессиональный сленг, указывающий на зубчатую форму патрубка, которая предотвращает соскальзывание шланга под давлением. Шланговая надставка: Технически корректный синоним, часто используемый в спецификациях и документации. Адаптер под шланг: Общее название, подчеркивающее функцию фитинга как переходника с резьбового соединения на гибкий шланг. Ниппель шланговый: Технический термин, часто применяемый для обозначения деталей с наружной резьбой для соединения. Соединитель для шланга: Функциональное название, описывающее прямое назначение изделия. Преимущества шлангового штуцера Простота и скорость монтажа: Позволяет быстро и легко соединить шланг с резьбовой частью трубопровода без использования сварки или сложного инструмента. Надежная фиксация шланга: Конструкция "елочка" обеспечивает прочное удержание шланга, а дополнительная фиксация силовым хомутом гарантирует максимальную герметичность. Универсальность применения: Подходит для использования в пищевой, химической, фармацевтической, сельскохозяйственной и коммунальной отраслях. Высокая ремонтопригодность: Соединение легко разбирается для проведения технического обслуживания, очистки системы или быстрой замены шланга. Удобство монтажа: Шестигранник на корпусе штуцера позволяет использовать стандартный гаечный ключ для надежного затягивания резьбового соединения. Стойкость к вибрациям: При правильной установке и фиксации хомутом соединение эффективно поглощает вибрации, передаваемые от работающего оборудования через шланг. Варианты удешевления и их последствия Использование дешевой стали (AISI 201): Вместо AISI304 могут использовать сталь 200-й серии. Последствия: Значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, сокращение срока службы. Уменьшение толщины стенки: Производство штуцера с более тонкими стенками для экономии материала. Последствия: Снижение механической прочности, риск деформации или разрушения под давлением, особенно при затягивании. Некачественная обработка "елочки": Сглаженные или неглубокие ребра на шланговом патрубке. Последствия: Плохая фиксация шланга, высокий риск срыва под давлением, необходимость чрезмерно сильной затяжки хомута, что может повредить шланг. Отсутствие шестигранника: Изготовление штуцера без специальной части под ключ. Последствия: Неудобный монтаж с использованием трубного (газового) ключа, который может повредить поверхность резьбы и самого фитинга. Монтаж и эксплуатация Рекомендации по монтажу: Подготовка трубопровода: Убедитесь, что внутренняя резьба на ответной части чистая и не имеет повреждений. Уплотнение резьбовых соединений: Для герметизации резьбы BSPP используйте уплотнительные материалы, такие как ФУМ-лента или анаэробный герметик, совместимые с рабочей средой. Надевание шланга: Убедитесь, что внутренний диаметр шланга соответствует диаметру "елочки" (20 мм). Для облегчения монтажа можно слегка смочить патрубок водой. Затяжка: Затягивайте штуцер с помощью ключа за шестигранник, прилагая умеренное усилие, чтобы не повредить резьбу. Фиксация шланга: После надевания шланга на "елочку" обязательно зафиксируйте его качественным червячным или силовым хомутом. Промывка системы: После завершения монтажа рекомендуется промыть систему для удаления возможных загрязнений. Рекомендации по эксплуатации: Соответствие параметров: Не превышайте максимальные значения давления и температуры, установленные для данного изделия. Сумісність середовища: Убедитесь, что материал штуцера (AISI304) химически совместим с транспортируемой рабочей средой. Периодический осмотр: Регулярно проверяйте соединение на предмет утечек и состояние шланга и хомута. Возможные риски и ограничения Неправильный выбор материала: Использование стали AISI304 в агрессивных кислотных или хлоридных средах может привести к коррозии. Превышение рабочих параметров: Эксплуатация при давлении выше Class 150 может привести к разрушению фитинга. Абразивный износ: Транспортировка сред с абразивными частицами может привести к износу внутренней поверхности. Некачественный монтаж: Недостаточная затяжка или неправильное уплотнение резьбы может стать причиной утечек. Срыв шланга: Использование шланга несоответствующего диаметра или некачественного хомута может привести к срыву шланга с "елочки". Области применения Пищевая промышленность: Подключение шлангов для транспортировки воды, напитков, молока, масел. Химическая промышленность: Системы подачи неагрессивных растворов, щелочей и кислот. Сельское хозяйство: Системы полива, опрыскивания, подача удобрений. Коммунальное хозяйство: Подключение гибких подводок в системах водоснабжения. Пивоварение и виноделие: Монтаж линий для перекачки сусла, вина и других продуктов. Пневматические системы: Подключение воздушных шлангов к компрессорам и пневмоинструменту. Преимущества нержавеющей стали Коррозионная стойкость: Сталь AISI304 устойчива к воздействию воды, пара и многих химических реагентов. Гигиеничность: Поверхность нержавеющей стали гладкая, не имеет пор, что предотвращает скопление бактерий и облегчает очистку. Прочность и долговечность: Материал обладает высокой механической прочностью и длительным сроком службы. Термостойкость: Сохраняет свои свойства в широком диапазоне температур. Эстетичный вид: Изделия из нержавеющей стали имеют привлекательный внешний вид и не требуют дополнительного покрытия.

Рабочая температура:

300

Размер резьбы:

1/2 дюйм

Размерность:

Ду 15 (1/2") х 20 мм

Тип соединения фитинга:

резьба

Тип соединения, резьба:

наружная

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

штуцер

Фитинг:

фитинг из латуни и стали

Дополнительная информация

Страна регистрации бренда:

Китай
