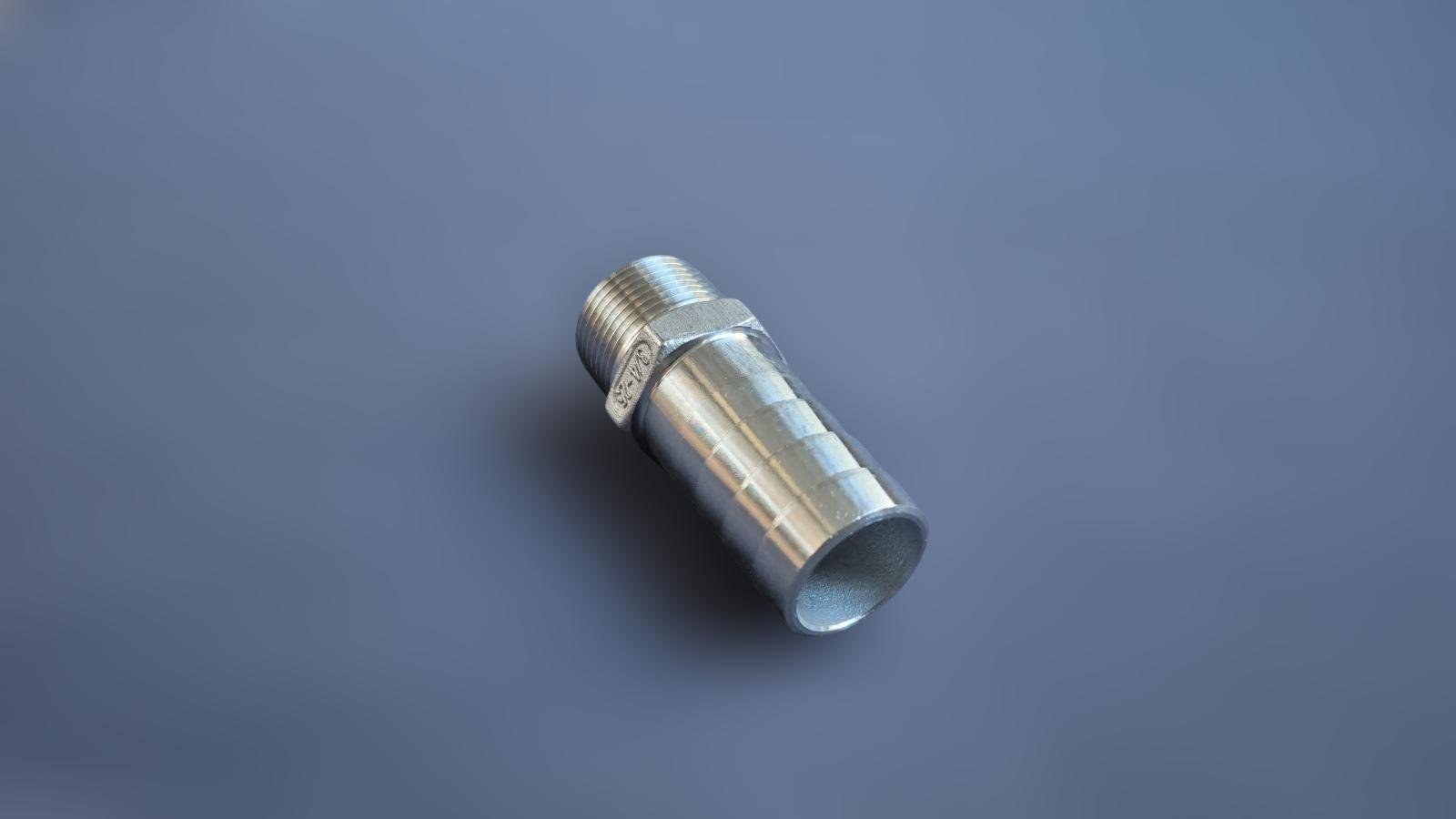

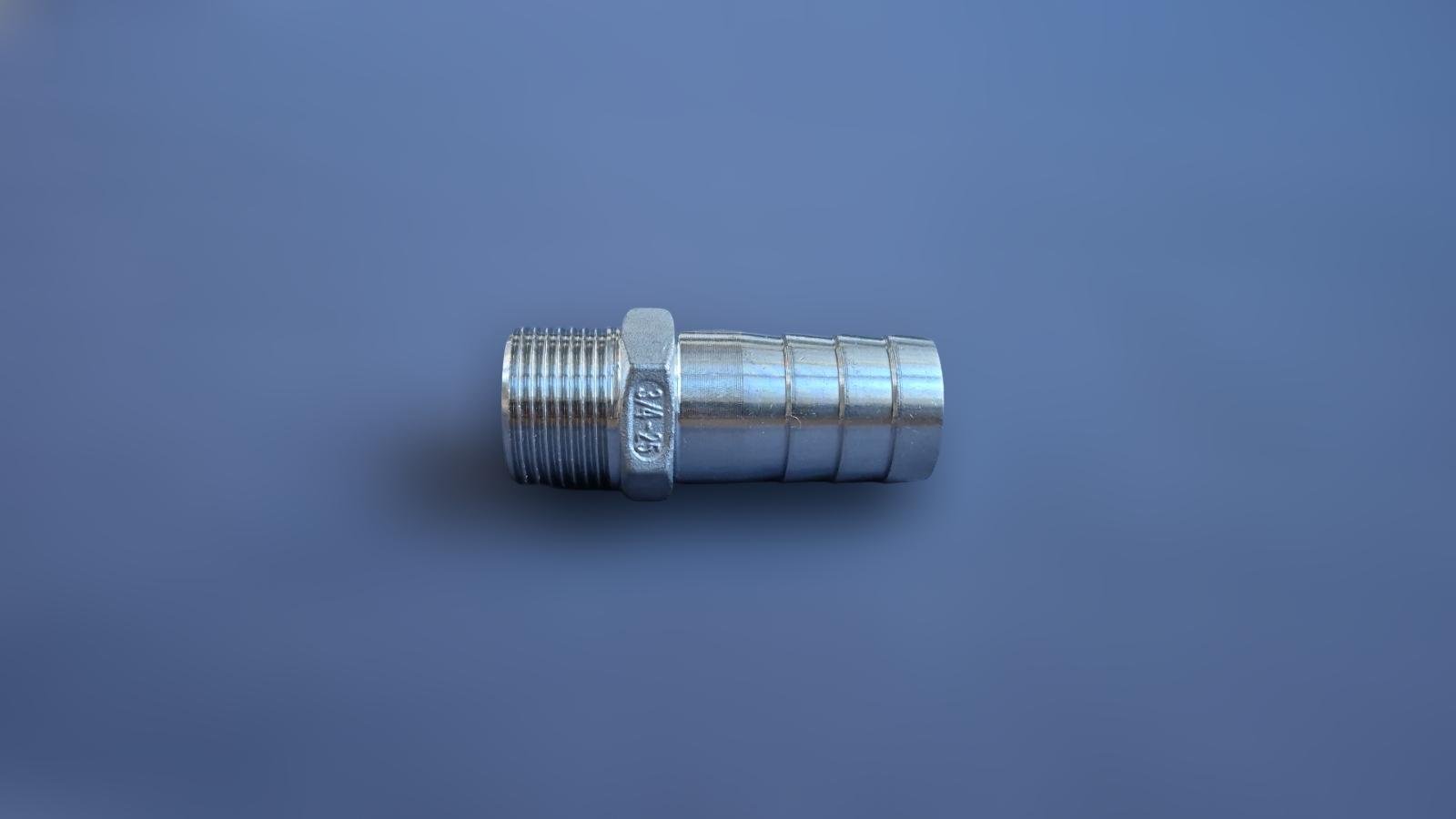

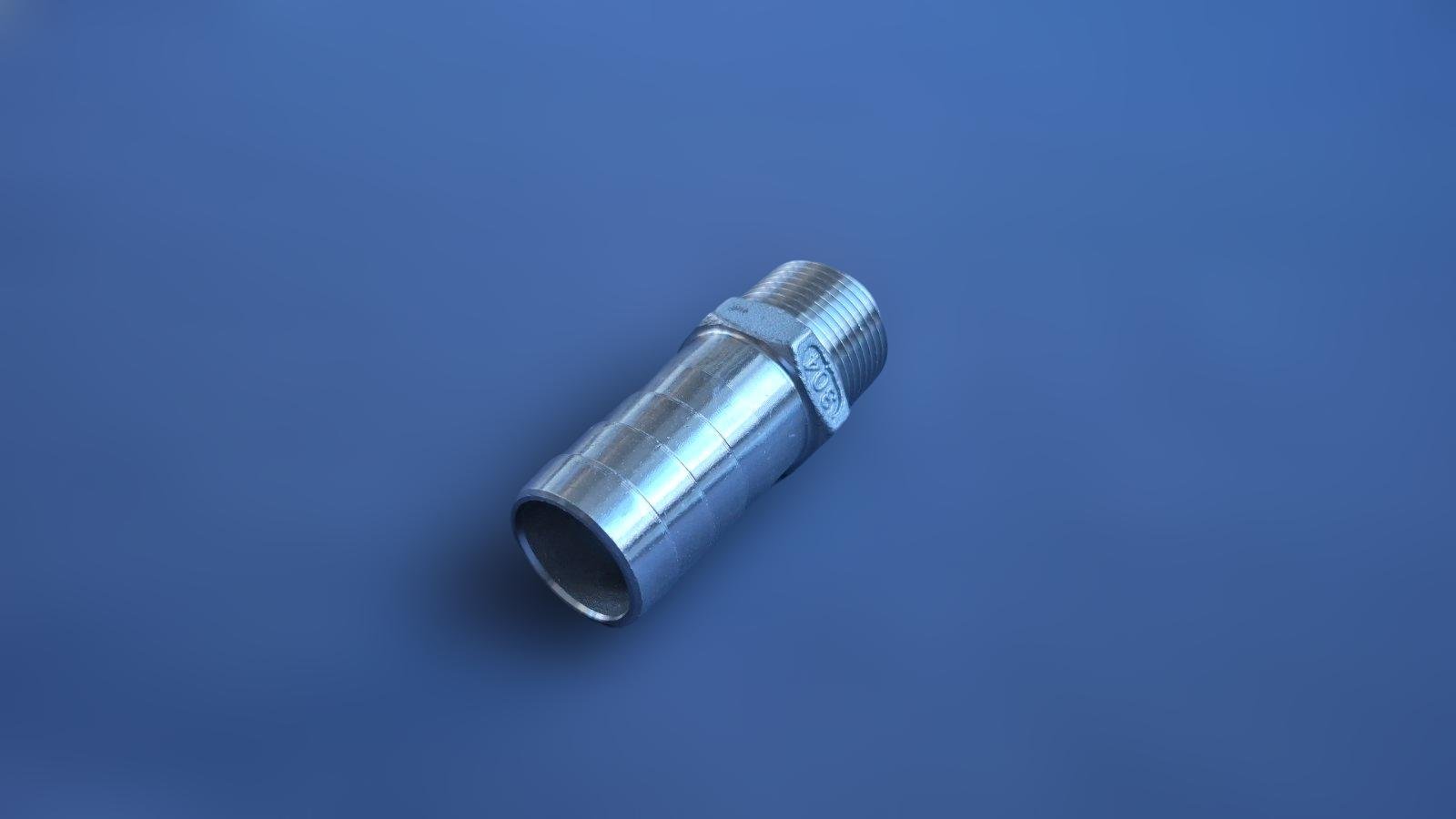

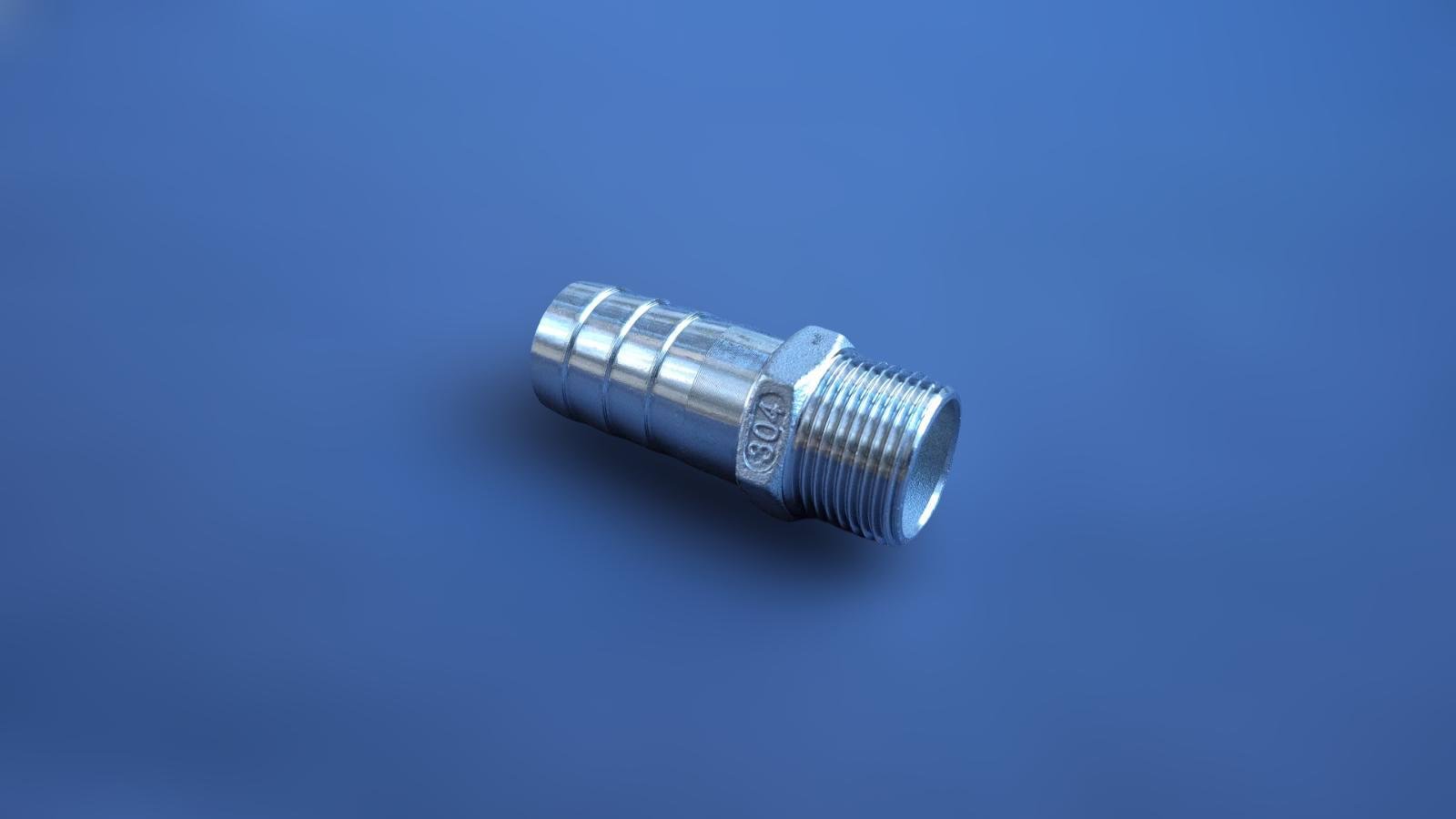

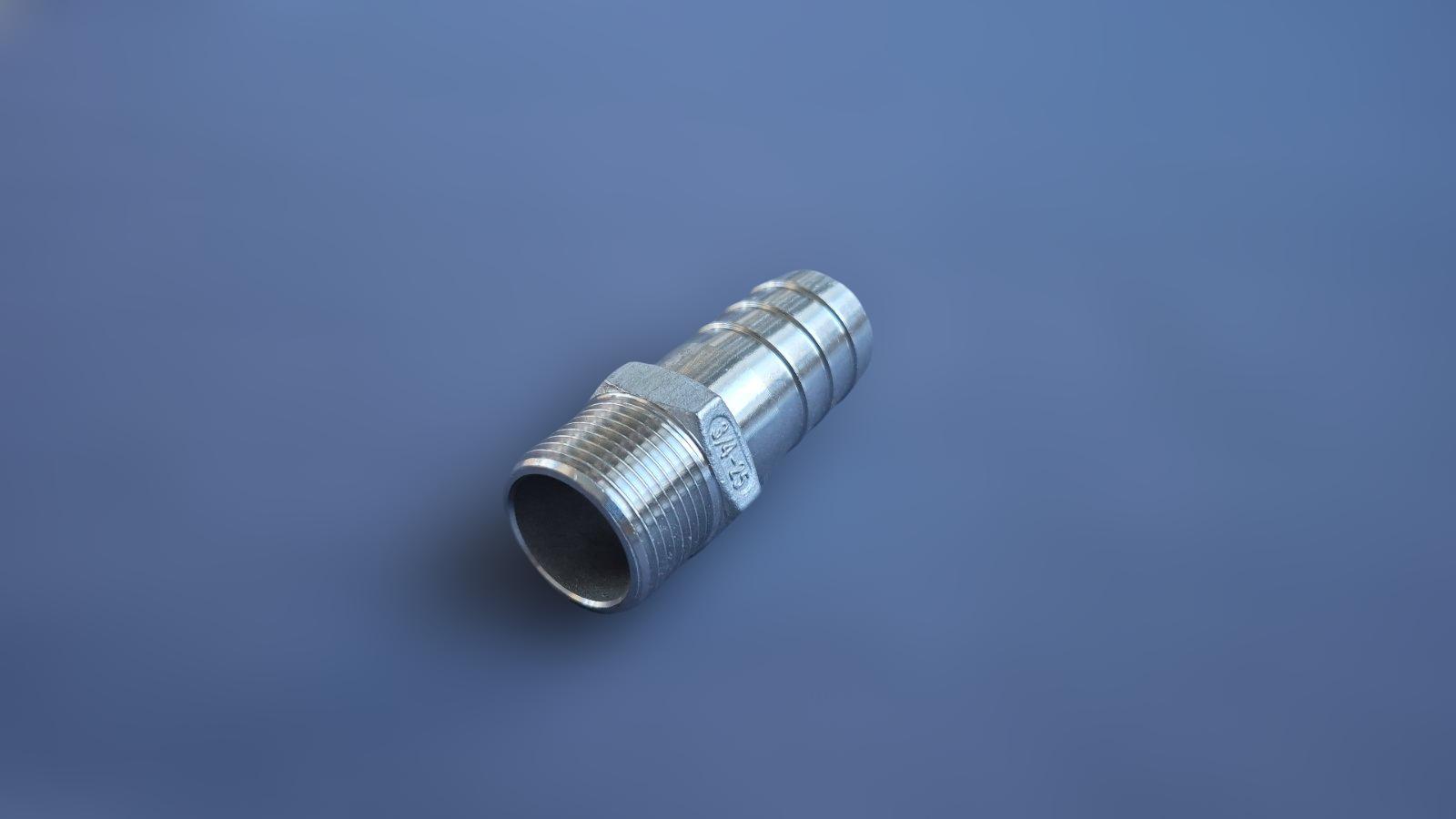

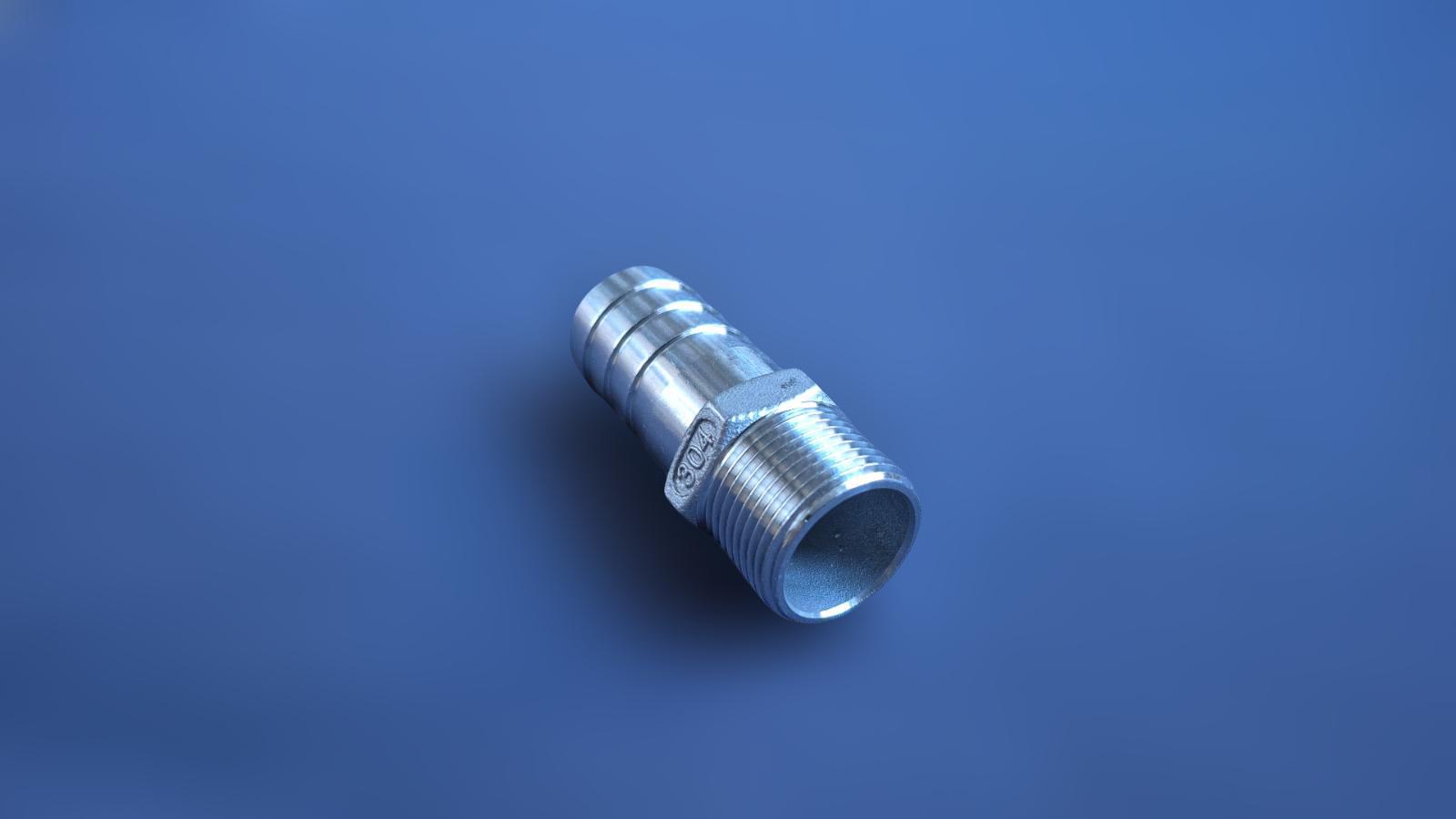

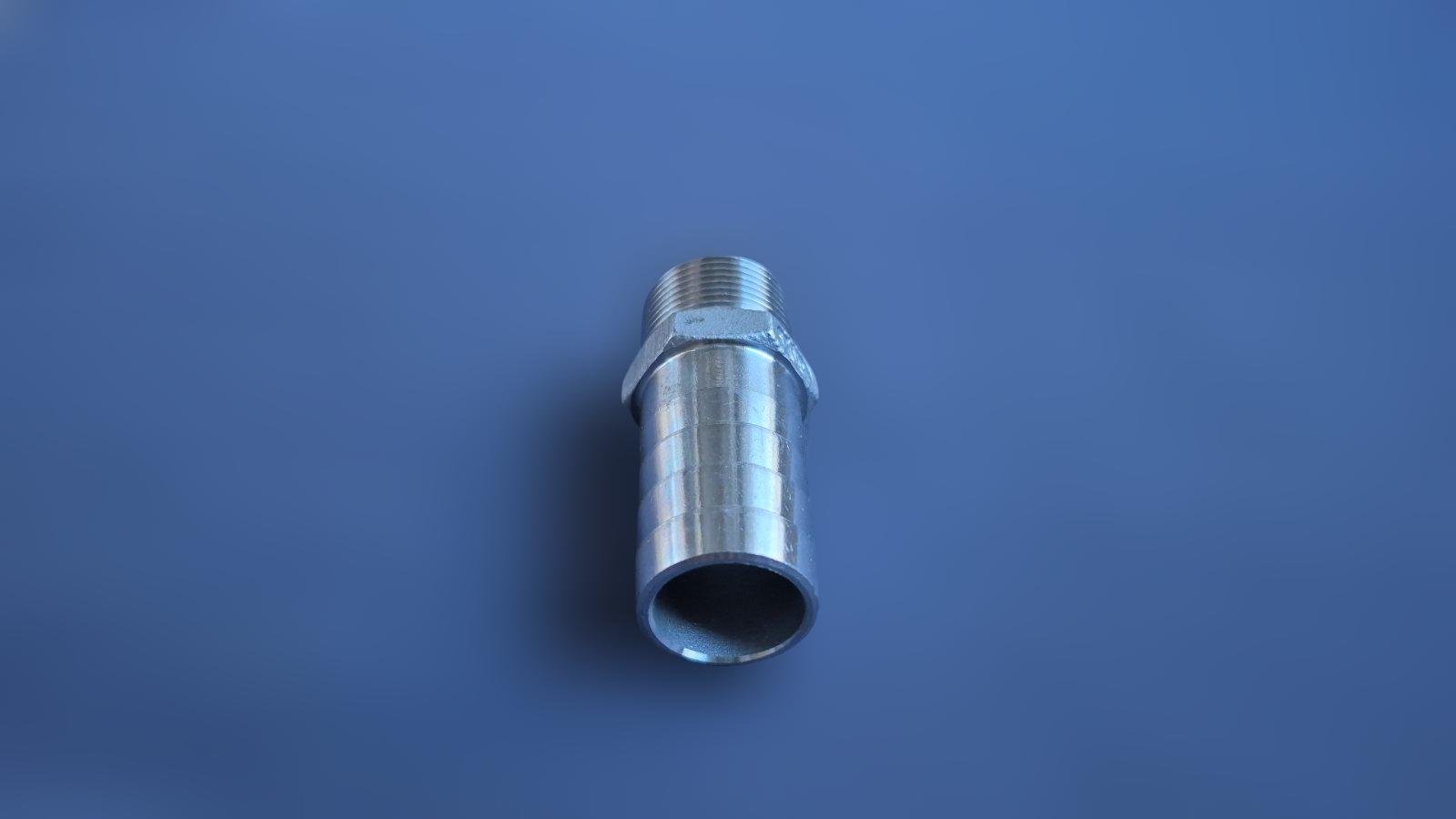

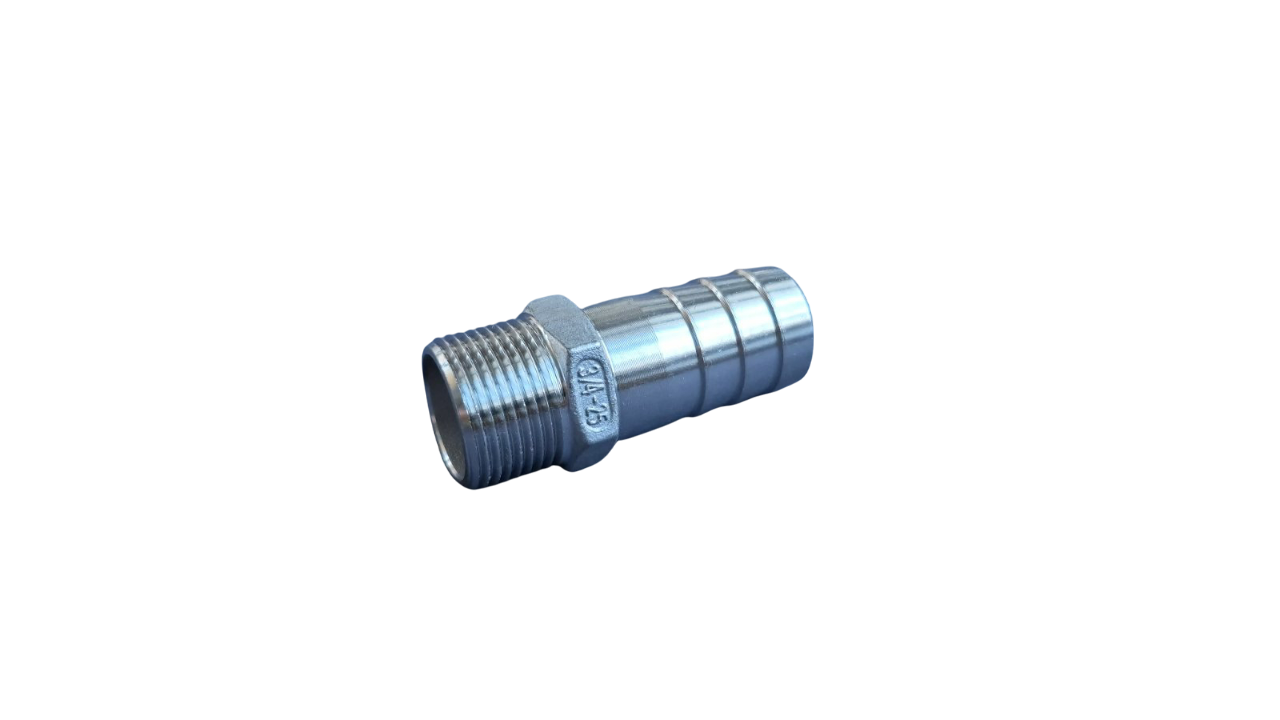

Штуцер шланговый резьбовой DN20 AISI304 BSPP Class-150 елка н/ж сталь 25 мм 3/4" (29203305)

Основные характеристики Штуцер шланговый резьбовой DN20 AISI304 BSPP Class-150 елка н/ж сталь 25 мм 3/4" (29203305)

Цена:

84 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

20 мм

Гарантия:

12 мес.

Диаметр трубы:

20 мм

Наружный диаметр:

26.9 мм

Страна-производитель:

Китай

Модель:

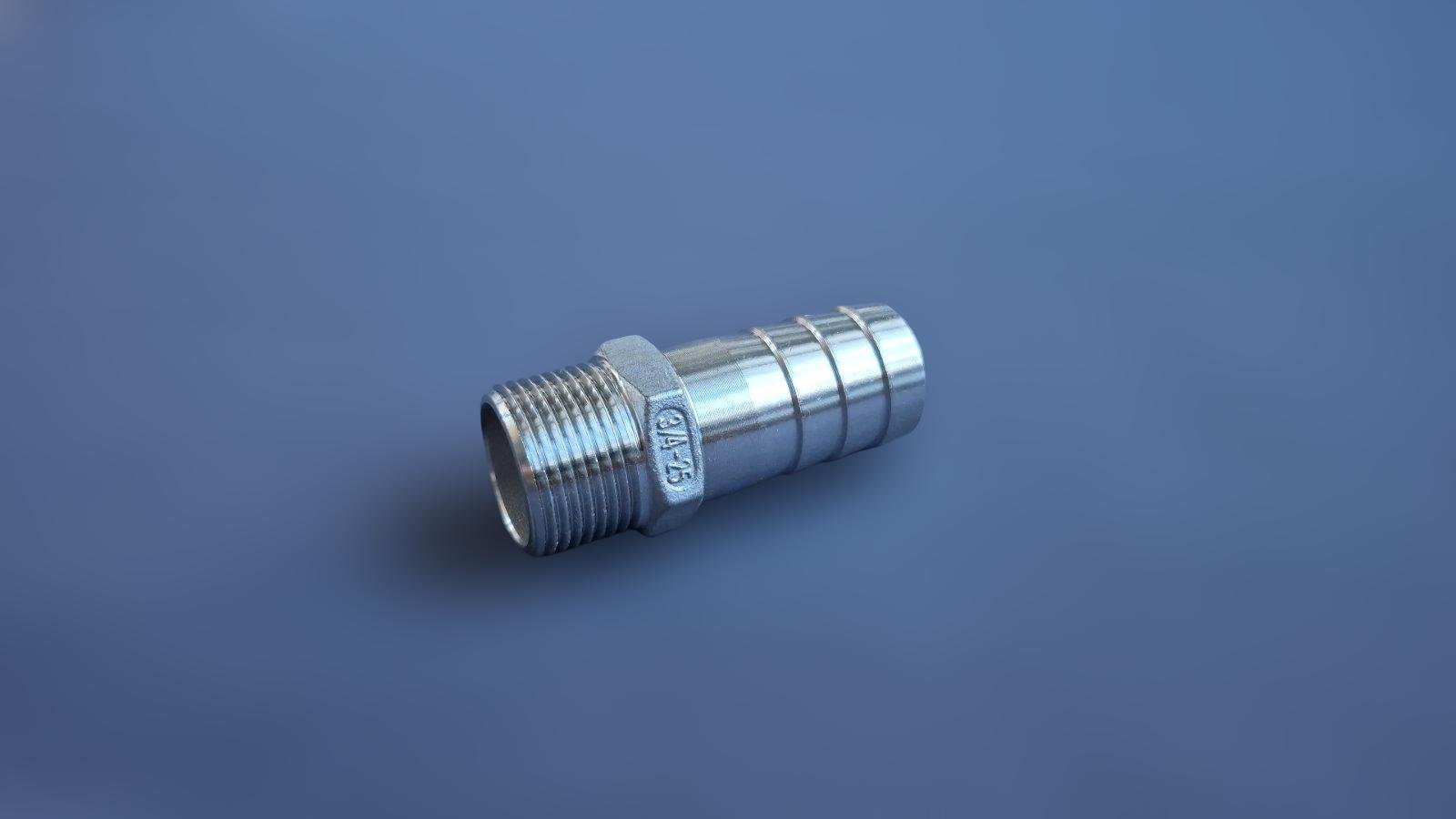

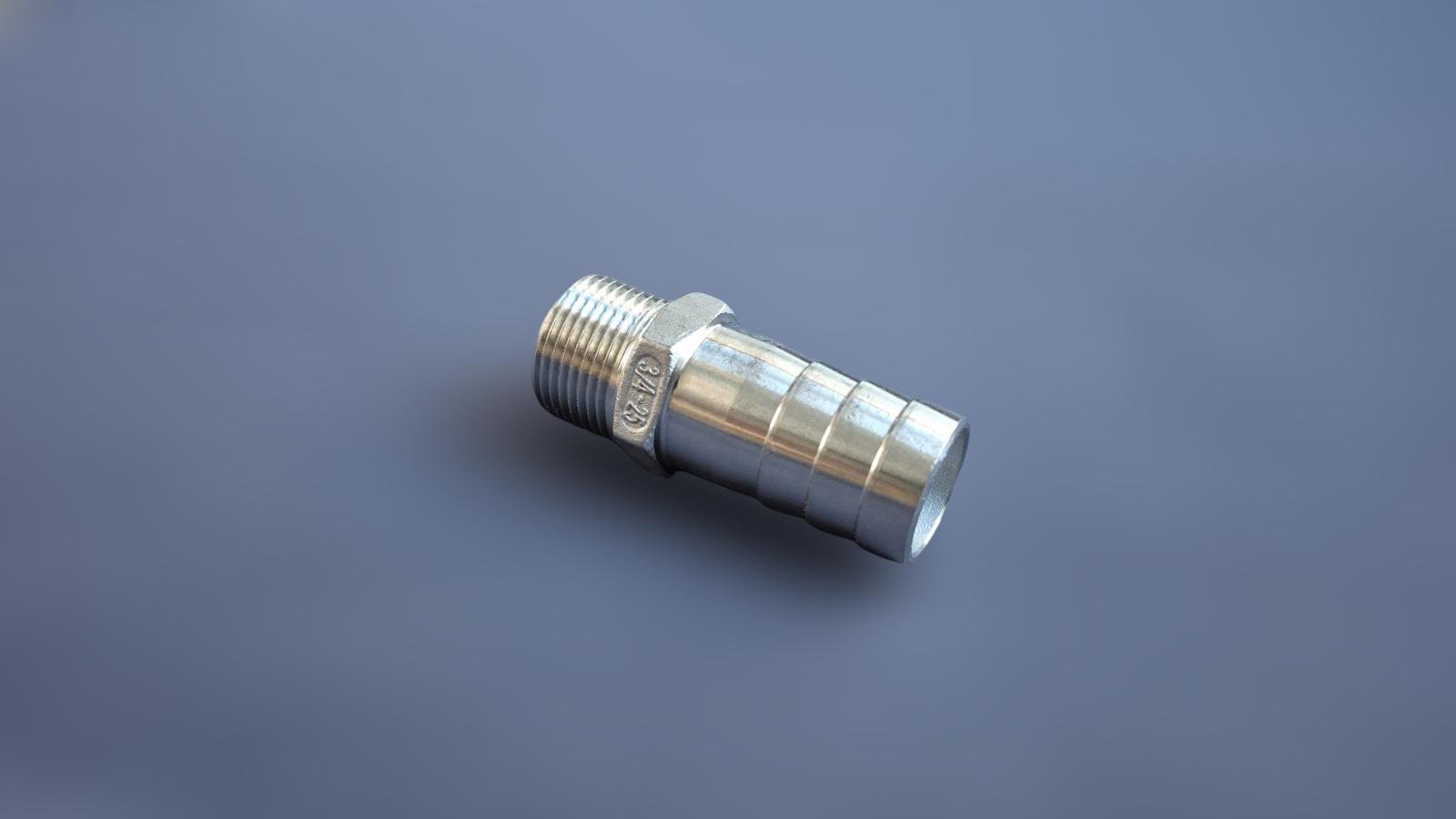

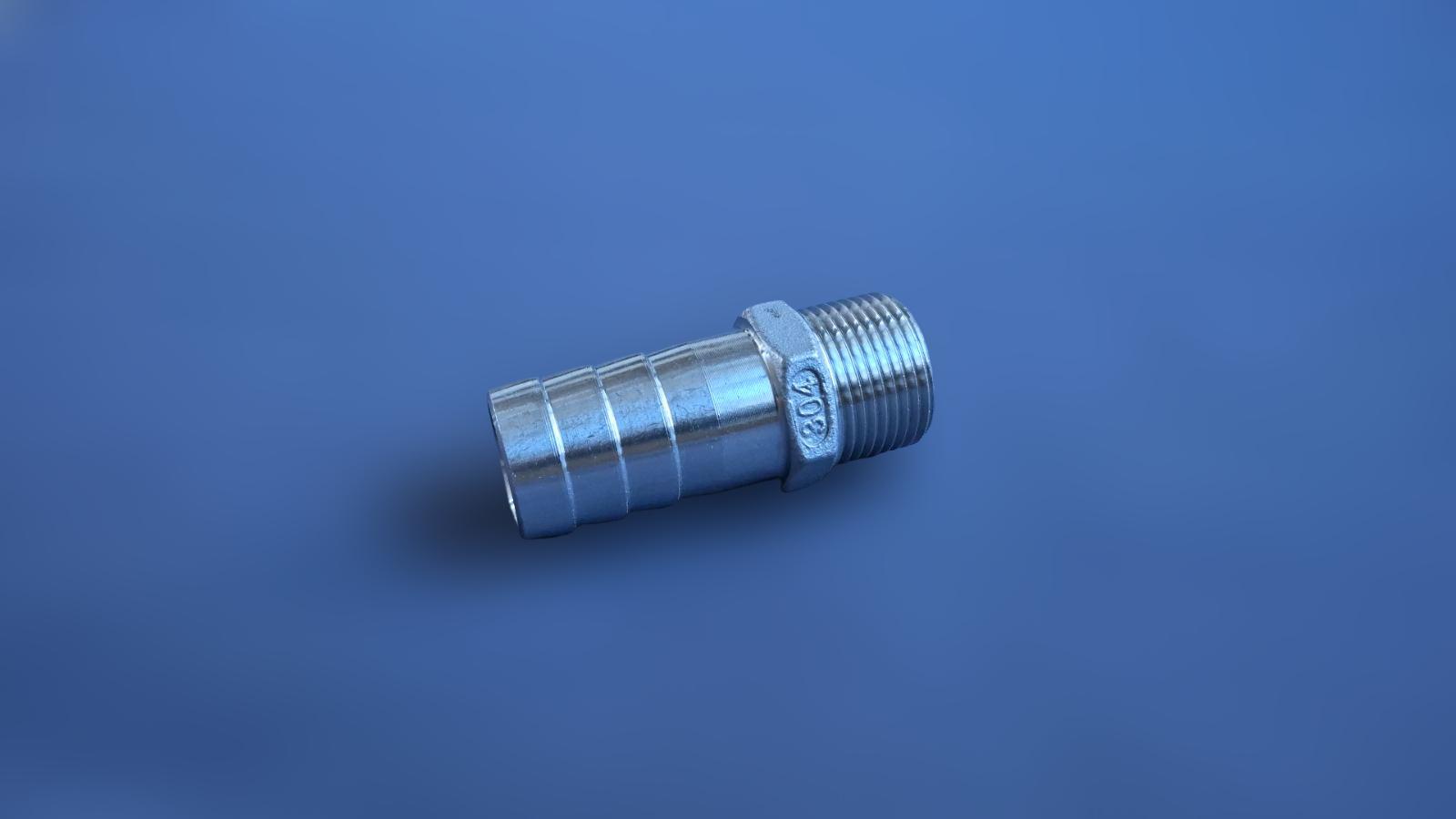

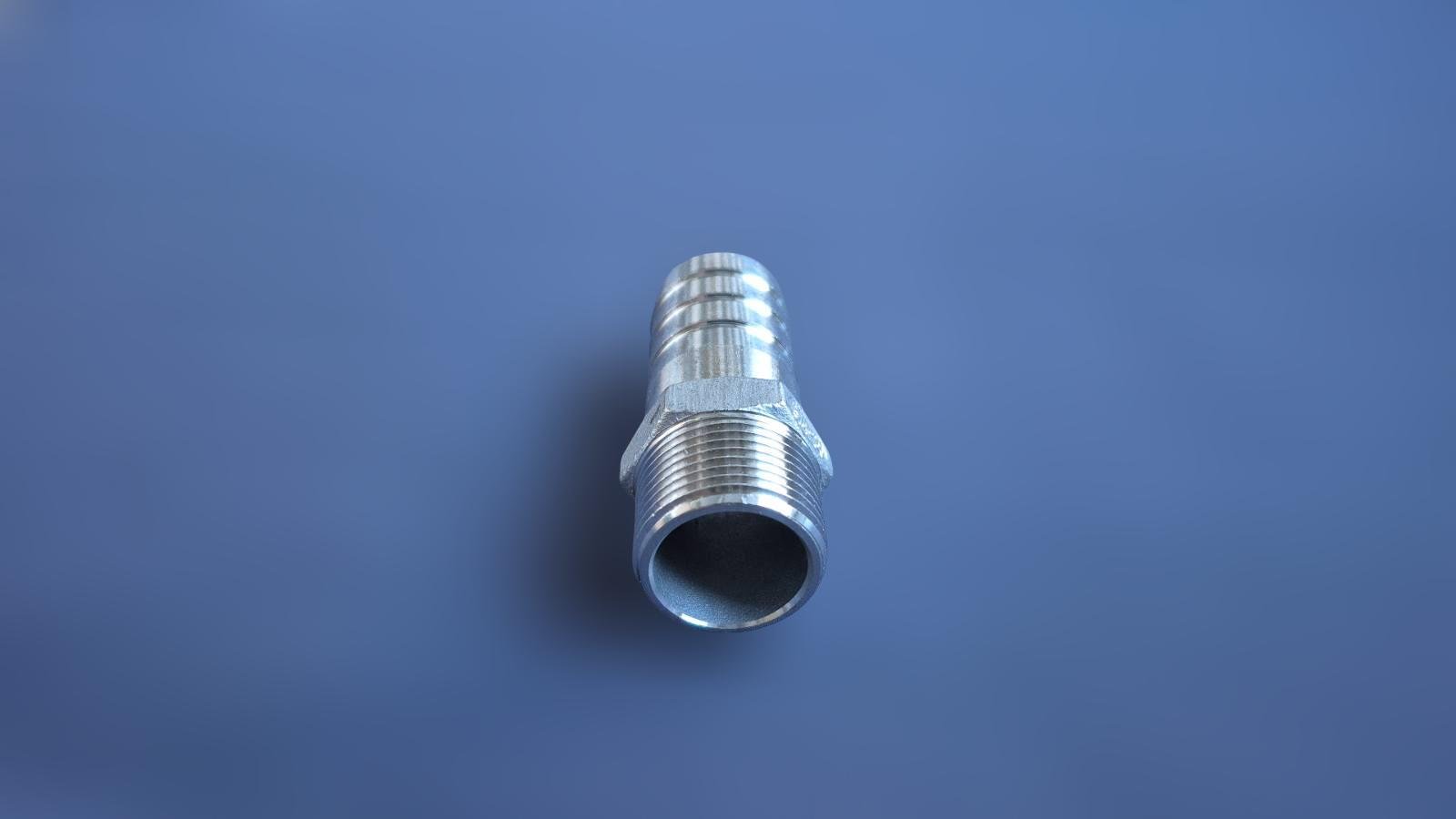

Штуцер шланговый резьбовой нержавеющий DN20 (3/4") - это соединительный фитинг, предназначенный для надежного и герметичного перехода с резьбового соединения трубопровода на гибкий шланг. Изготавливается из нержавеющей стали марки AISI 304. Технические характеристики Номинальный диаметр (DN/Ду): DN20, что соответствует условному проходу 3/4 дюйма. Номинальное давление (PN): Class 150, что эквивалентно рабочему давлению до 10-16 Бар (150 PSI). Материал корпуса: Нержавеющая сталь AISI 304 (CF8, 1.4301), обеспечивающая высокую коррозионную стойкость. Тип соединения: Наружная трубная цилиндрическая резьба BSPP (G 3/4") и штуцер типа "елочка" для шланга с внутренним диаметром 25 мм (1 дюйм). Рабочая температура: Диапазон от -20°C до +220°C, фактический предел зависит от материала шланга и уплотнений в системе. Конструктивная особенность: Наличие шестигранника под гаечный ключ для удобства и надежности монтажа. Синонимы и альтернативные названия Штуцер-елочка: Самое популярное сленговое название, которое точно описывает ребристую форму наконечника, обеспечивающую надежную фиксацию шланга. Шланговая надставка: Профессиональный термин, используемый инженерами и монтажниками для обозначения данного фитинга. Шланговый адаптер: Технически корректное название, подчеркивающее функцию детали как переходника с резьбы на шланг. Резьбовой ерш: Сленговый синоним "елочки", акцентирующий внимание на цепкой структуре наконечника, которая "впивается" во внутреннюю стенку шланга. Штуцер под шланг: Общее, интуитивно понятное название, указывающее на прямое назначение изделия. Ниппель шланговый: Технический термин, часто встречающийся в каталогах и спецификациях. Преимущества шлангового штуцера Надежная фиксация шланга: Конструкция "елочка" с острыми ребрами создает прочное соединение, которое при использовании силового хомута выдерживает значительное давление и вибрацию. Простота монтажа и демонтажа: Установка требует только гаечного ключа и уплотнительного материала (например, ФУМ-ленты), что позволяет быстро создавать и разбирать соединения. Высокая коррозионная стойкость: Нержавеющая сталь AISI 304 идеально подходит для работы с водой, пищевыми продуктами, моющими растворами и умеренно агрессивными химикатами. Универсальность: Позволяет подключать гибкие шланги к насосам, емкостям, клапанам и другим элементам трубопроводных систем со стандартной трубной резьбой. Удобство затяжки: Шестигранник правильной формы позволяет приложить равномерное усилие при монтаже, избегая деформации фитинга. Долговечность: Фитинг устойчив к износу и может использоваться многократно при аккуратном демонтаже. Варианты удешевления и их последствия Применение стали AISI 201: Использование более дешевой марки стали с низким содержанием никеля. Последствия: Катастрофическое снижение коррозионной стойкости, быстрое появление ржавчины во влажной среде, непригодность для пищевых и ответственных применений. Уменьшение толщины стенок: Производство фитинга с тонкими стенками корпуса и шестигранника. Последствия: Снижение механической прочности, высокий риск трещины или срыва резьбы при затяжке, уязвимость к гидравлическим ударам. Некачественная "елочка": "Сглаженные" или неглубокие ребра на шланговом наконечнике. Последствия: Плохая фиксация шланга, необходимость перетягивать хомут (что может повредить шланг), высокий риск срыва под давлением. Нарушение геометрии резьбы: Несоответствие резьбы стандартам BSPP. Последствия: Невозможность создать герметичное соединение, протечки, срыв резьбы. Монтаж и эксплуатация Рекомендации по монтажу: Подготовка: Убедитесь, что резьба на штуцере и ответной части чистая и не имеет повреждений. Уплотнение: Намотайте на резьбу ФУМ-ленту или нанесите совместимый с нержавеющей сталью резьбовой герметик. Насадка шланга: Наденьте шланг на "елочку" на всю ее длину. Если шланг надевается туго, можно слегка смочить наконечник водой (не маслом!). Фиксация хомутом: Обязательно закрепите шланг на штуцере с помощью качественного силового или червячного хомута. Хомут должен располагаться между ребрами "елочки". Затягивание: Используйте гаечный ключ подходящего размера для затяжки штуцера за шестигранник. Не используйте газовый ключ, чтобы не повредить корпус. Отсутствие напряжений: Убедитесь, что шланг не создает изгибающих нагрузок на фитинг. Рекомендации по эксплуатации: Совместимость среды: Проверьте, что рабочая среда химически совместима со сталью AISI 304. Периодический осмотр: Регулярно проверяйте состояние соединения, особенно затяжку хомута, на предмет ослабления или коррозии. Температурный режим: Не превышайте максимальную рабочую температуру, указанную для используемого шланга. Возможные риски и ограничения Неправильный подбор шланга: Использование шланга с внутренним диаметром, отличающимся от 25 мм, приведет к негерметичному и ненадежному соединению. Превышение рабочего давления: Давление в системе выше Class 150 может привести к разрушению фитинга или срыву шланга. Эксплуатация без хомута: Категорически запрещена. Это гарантированно приведет к срыву шланга, что может вызвать аварию. Кавитация и абразивный износ: Постоянное воздействие сред с твердыми частицами или кавитация могут изнашивать внутреннюю поверхность. Ограниченная пропускная способность: Следует учитывать, что фактический проход системы будет ограничен внутренним диаметром штуцера (DN20), а не диаметром шланга (25 мм). Области применения Агропромышленный комплекс: Системы полива, подачи жидких удобрений, подключение опрыскивателей. Пищевая промышленность: Линии розлива напитков, системы подачи воды, моющих и дезинфицирующих растворов. Коммунальное хозяйство: Подключение насосного оборудования, систем водоснабжения. Строительство: Системы водоотведения, подключение строительного оборудования. Химическая промышленность: Транспортировка растворов, кислот и щелочей, совместимых со сталью AISI 304. Машиностроение: Подача сжатого воздуха и охлаждающих жидкостей к станкам. Преимущества нержавеющей стали Коррозионная стойкость: Ключевое свойство, обеспечивающее длительный срок службы в агрессивных и влажных средах. Гигиеничность: Гладкая непористая поверхность препятствует накоплению загрязнений и размножению бактерий. Прочность: Высокая механическая прочность и устойчивость к износу. Термостойкость: Сохранение эксплуатационных характеристик в широком диапазоне температур. Эстетика: Изделия имеют привлекательный внешний вид и не требуют окраски или защитных покрытий.

Рабочая температура:

300

Размер резьбы:

3/4 дюйм

Размерность:

Ду 20 (3/4") х 25 мм

Тип соединения фитинга:

резьба

Тип соединения, резьба:

наружная

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

штуцер

Фитинг:

фитинг из латуни и стали

Дополнительная информация

Страна регистрации бренда:

Китай
