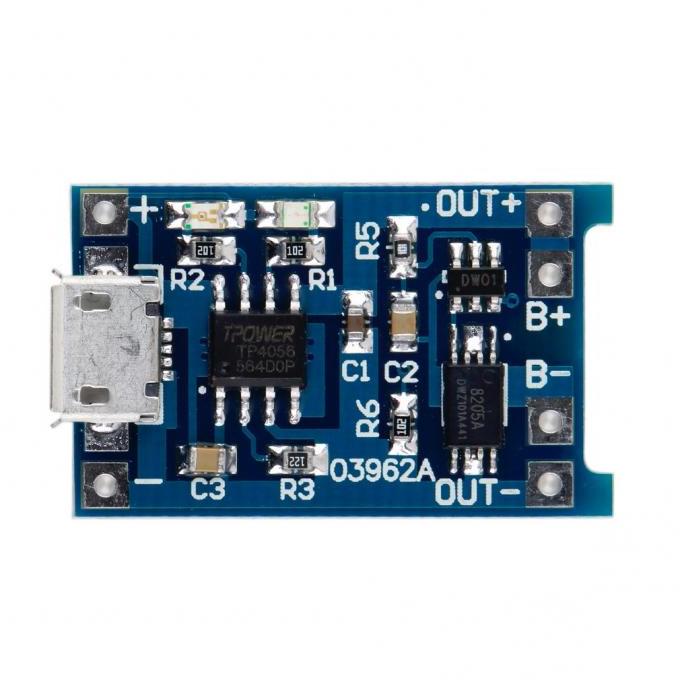

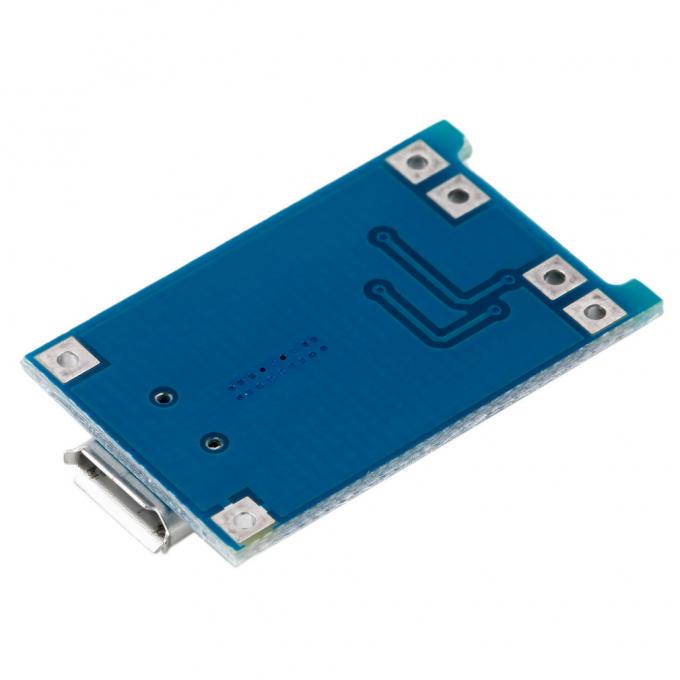

Зарядний модуль TP4056 Micro-USB з функцією захисту акумулятора

Зарядний пристрій із захистом від перерозряду. Використовується для заряджання Li-ion батарей та контролю їх розрядки, заряджає до напруги 4.2В струмом 1А. Можна регулювати струм заряду (за допомогою заміни резистора R3).

Мікросхема TP4056 захищає батарею від перерозряду (коли напруга падає нижче 2.4В). Також модуль містить елементи захисту від переполюсування та струмовий захист. Вхідна напруга може подаватися як за допомогою підпаяних проводів, так і за допомогою мікро-USB роз'єму.

Для початку заряду підключіть кабель USB або подайте напругу 5В на висновки (IN+)(IN-), акумулятор (без вбудованого захисту розряду) підключіть до висновків (B+) (B-), навантаження, яке живитиме батарея можна підключати до висновків OUT+ OUT - (При зарядці батареї навантаження бажано відключати, якщо вона не розрахована на напругу 4,2 В).
Червоний світлодіод сигналізує про зарядку, зелений (у деяких версіях плат синій) повідомляє, що закінчується зарядка.

Увага! Під час заряду мікросхема TP4056 може нагріватись до 100 град.С. Це не є несправністю модуля. Для поліпшення охолодження можна використовувати міні-радіатори або активне охолодження за допомогою вентилятора 5В в парі з радіатором.

Характеристики:

• входное напряжение: 4.5 - 5.5В
• конечное напряжение зарядки: 4.2В
• напруга захисту розряду: 2.4В
• струм зарядки: 1А
• роз'єм підключення ЗП: Micro-USB
• діапазон робочих температур: -10° до +85°
• Розмір: 27,75х17,25 мм

Струм зарядки налаштовується заміною резистора R3(1,2кОм) на 3 контакті TP4056, за замовчуванням: 1А
