Утеплювач Kometa PPS DN100 пінопластова шкаралупа 50 мм для фланцевих засувок ДУ 100 мм (27785842)

Утеплитель сїемная изоляция пенопластовая скорлупа Kometa PPS DN100 50мм для фланцевіх Задвижек ДУ 100 мм єкономит 426 м3 газа/год

Утеплювач пінопластова шкаралупа Kometa PPS DN випускаються українським виробником згідно до Зміни №1 до ТУ У 24.2-25189398-001:2016: ТРУБИ СТАЛЕВІ, ВИРОБИ ФАСОННІ ПОПЕРЕДНЬО ТЕПЛОІЗОЛОВАНІ ПІНОПОЛІУРЕТАНОМ І ПІНОПОЛІСТИРОЛ ПОЛІЕТИЛЕНОВОЇ ТА СТАЛЕВОЇ ОБОЛОЧКИ ПТ ППУ ППС ПЕ ППУ ПЕС НМ; Внесено до бази даних USM 100 «ТЕХНІЧНІ УМОВИ УКРАЇНИ» МІНЕКОНОМІКИ Державне підприємство «Харківський регіональний науково-виробничий центр стандартизації, метрології та сертифікації ДП "ХАРКІВСТАНДАРТМЕТРОЛОГІЯ" Ідентифікаційний код 04725906 Внесено до книги обліку за №04725906/016086/0114.02.2023р. .

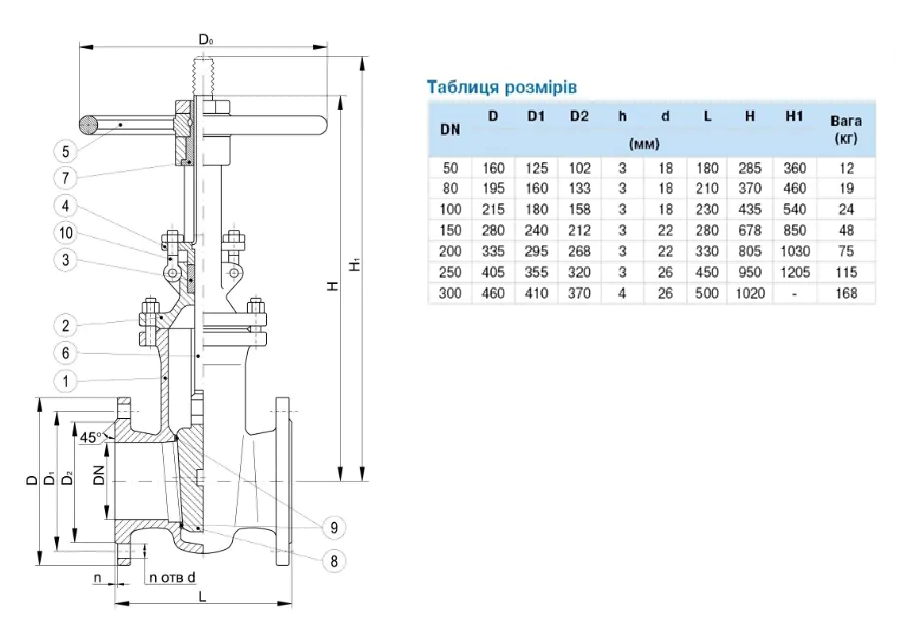

Діаметр засувки мм 100

Розрахункові втрати за опалювальний період:

Не ізольовані Гкал -3,3067

Ізольовані PPS DN 10050 ммГкал – 0,3151

Економія за опалювальний період

Гкал - 2,991

в перерахунку на кількість газу м3 - 426

Утеплювач з'ємна ізоляція запірної арматури (Kometa PPS DN)

Це швидко з'ємна багаторазова ізоляція для фланцевих з'єднань, арматури, ділянок трубопроводів та елементів обладнання, що вимагають в процесі експлуатації регулярного доступу.

Ізоляція запірної арматури (Kometa PPS DN дає :

- захист персоналу підприємства від термічних опіків, що забезпечує на гарячих поверхнях температуру не більше 45 °C;

- зручність технічного обслуговування фланцевих з'єднань.

- відсутність приписів та штрафних санкцій із боку органів, які перевіряють

(Інспекція з енергозбереження, Інспекція з охорони праці);

- зниження теплових втрат із поверхні фланцевих сполук, що в кінцевому підсумку, з огляду на кількість таких елементів, а також ціну енергоносіїв, дає дуже відчутну економію коштів.

Матеріал шкаралупи:

Пінополістирол марки ПСБ-С-25 (ДСТУ Б.В.2.7-8-94).

Теплопровідність 0,037-0,039 Вт/мК.

Термін служби –дослідники з'ясували, що всі характеристики матеріалу залишаються незмінними та можуть прослужити як теплоізоляція не менше 50 років.

Зовнішня поверхня скорлупи покрита захисною кулею з армованого фольгоізолу, що самоклеїться Дуплекс армований тип А(200) ТУ У 25.2.-22592900-005Ж200. Цим же матеріалом проводиться кріплення складових частин скорлупи на місці монтажу. Такий спосіб кріплення забезпечує безпроблемний доступ до всіх частин засувок під час виконання робіт з їхнього сезонного технічного обслуговування та налагодження. Для з'єднання шкаралупи також використовується гідроізоляційний скотч.

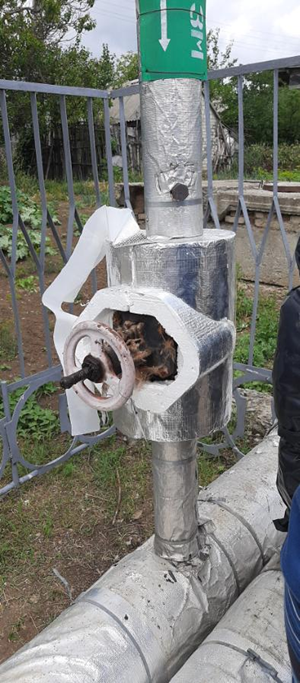

Пінопластова шкаралупа складається з чотирьох частин з шипом і пазом і дозволяє в стислий термін надійно ізолювати трубопроводну арматуру будь-якого діаметру. При цьому товщина пінопластової стінки визначається замовником самостійно і може становити 30, 40, 50 мм і більше.

Область застосування: термоізоляція теплотрас та трубопроводів гарячого та холодного водопостачання; термоізоляція трубопроводів із низькими температурами; теплоізоляція магістральних теплотрас; ізоляція трубопроводів, розташованих під землею та над землею.

Для розрахунку теплових втрат використано

«МЕТОДИКА РОЗРАХУНКУ ТЕПЛОВИХ ВТРАТ З ПОВЕРХНІ ТРУБИ»

Державний комітет України житлово-комунальному господарству

НОРМИ ТА ВКАЗІВКИ ПО НОРМУВАННЮ ВИТРАТ ПАЛИВА ТА ТЕПЛОВОЇ ЕНЕРГІЇ НА ΤΑ ОПАЛЕННЯ ЖИТЛОВИХ ΓΡОМАДСЬКИХ СПОРУД, НА ГОСПОДАРСЬКО-ПОБУТОВІ ПОТРЕБИ В УКРАЇНІ

КТМ 204 Україна 244-94 Київ 2001

Таблиця 3.5 Довжини ізольованого трубопроводу, еквівалентні одному елементу арматури.

при внутрішньому діаметрі труби, до 0,1м

Величина теплових втрат з ділянки трубопроводу за годину, Вт:

Q = b · l · q

·b - коефіцієнт враховує теплові втрати через опори, з'єднання та арматуру, що приймається за СНиП 2.04.014 і рівний для сталевих трубопроводів з Ду<150мм b=1.2, Ду>=150 b=1.15,

l – довжина ділянки, м;

q – теплові втрати з одного метру труби за одну годину, Вт/м.

q = k · 3.14 · (tв - tc)

tв – температура води в трубопроводі, °C;

tс – температура середовища навколо трубопроводу, °C;

k – лінійний коефіцієнт теплопередачі, Вт/м°C;

k = 1 / ( (1/2λт)·ln(dзт/dвт) + (1/2λі)·ln(dзі/dві) + 1/(αз·dзі) )

λт – коефіцієнт теплопровідності матеріалу труби, Вт/м²°C;

λі – коефіцієнт теплопровідності теплової ізоляції, Вт/м²°C;

dвт, dзт – внутрішній та зовнішній діаметри труби відповідно, м;

dві, dзі – внутрішній та зовнішній діаметри ізоляції відповідно, м;

αз - коефіцієнт тепловіддачі на зовнішній поверхні теплової ізоляції, Вт/ м°C,

приймається за додатком 9 СНиП 2.04.14 "Теплова ізоляція обладнання та трубопроводів.
