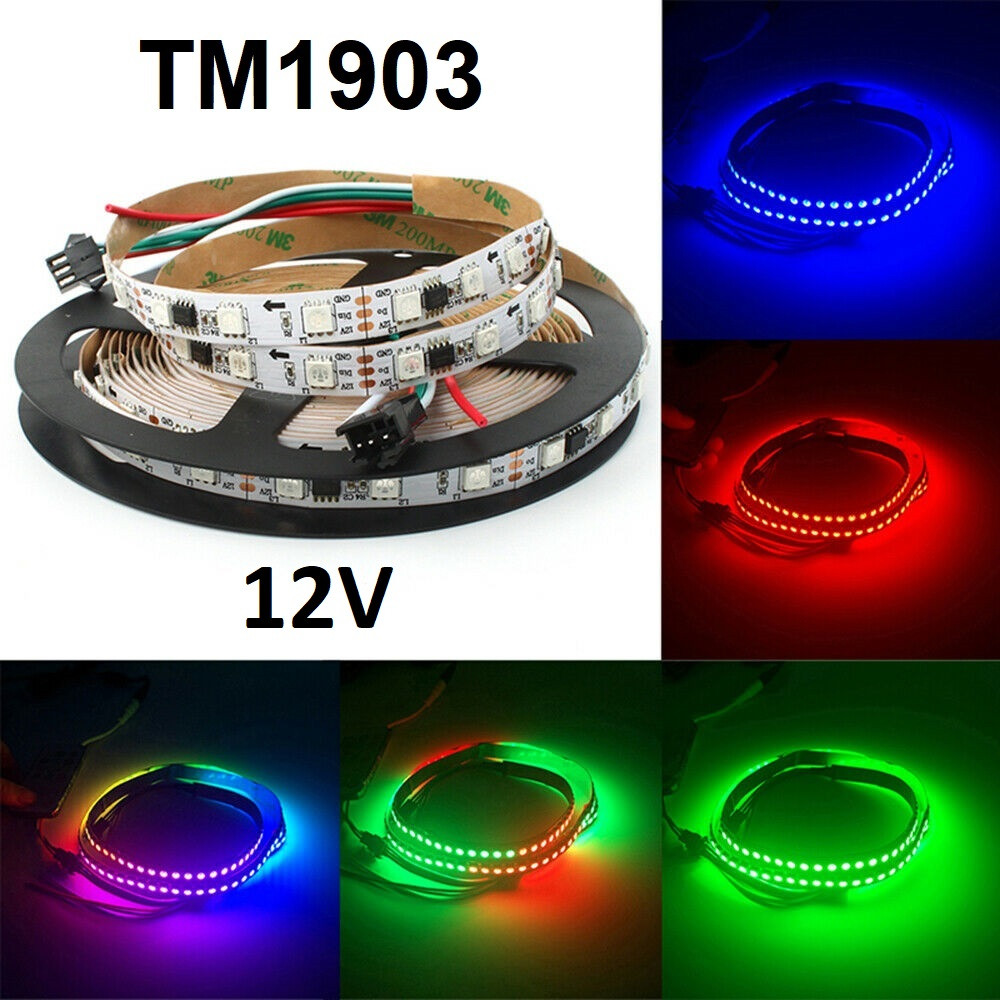

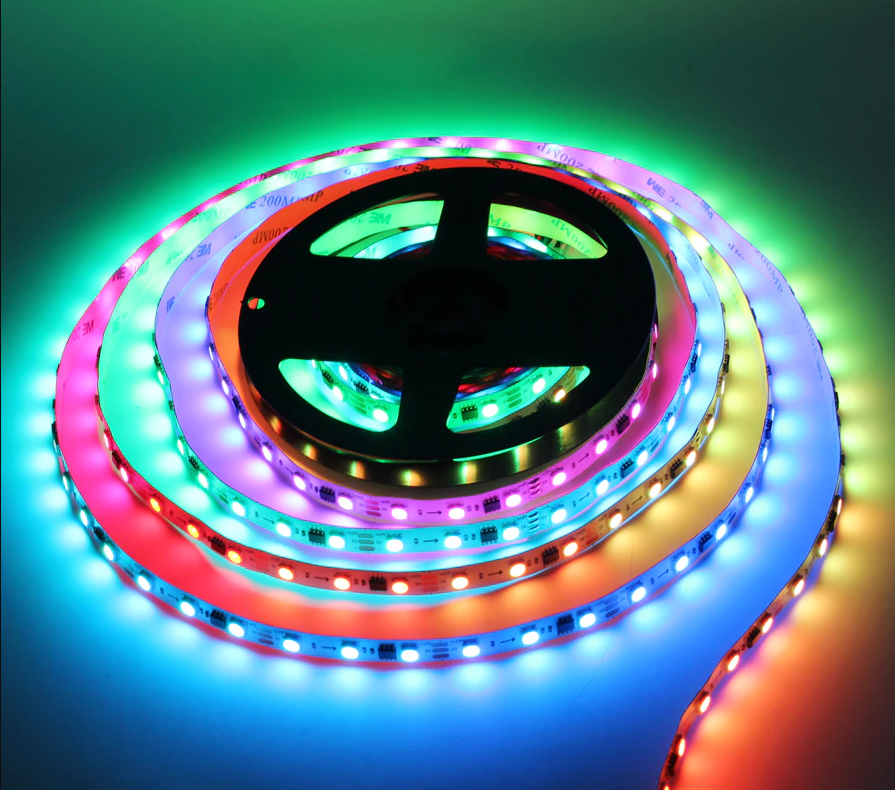

Світлодіодна стрічка RGB 5050 1903 12V 60 світлодіодів Чорний (28200)

Поставляється в бобінах по 5 метрів

Являє собою гнучку, струмопровідну плату, на якій розташовані світлодіоди SMD5050 з вбудованими мікросхемами TM1903 на самій стрічці. На відміну від звичайної RGB-стрічки, в якій всі світлодіоди однаково реагують на сигнал з РГБ-контролера (змінюють колір світіння), в програмованій стрічці, сегмент з 3-х світлодіодів керується індивідуально сигналом з мікросхеми. В адресній стрічці з використанням чіпа TM1903 і живленням 12 вольт мікросхему драйвера розташовують у безпосередній близькості перед сегментом із 3-х RGB-світлодіодів SMD5050, поруч із яким також встановлено струмообмежувальні резистори і конденсатор, що захищає від перешкод. Сьогодні у продажу є адресні світлодіодні стрічки на чіпах TM1903 тільки з живленням від +12 В. У цьому разі чип керує не одним світлодіодом, а групою з 3 штук.

Програмовані світлодіодні стрічки вирізняються яскравими, насиченими кольорами світіння. Ви можете підібрати ідеальний відтінок для кожного світлодіода, створювати і керувати світловими ефектами з 16 мільйонів відтінків кольорів! Кожен світлодіод може світити 16 мільйонами відтінками кольорів.

Різниця між 12V TM1903 і WS2811 полягає в тому, що у чипа 1903 удвічі вища частота опитування і на сучаснішому чипі. Це видно в динамічних режимах.

Особливості TM1903:

• Зовнішня мікросхема встановлена на плату;
• Висока частота опитування;
• Керування світлодіодами по 3шт;
• Керування всього по одній лінії;
• Велика кількість включених послідовно пікселів;
• Відносно невелика вартість.

Для під'єднання та керування смарт-стрічками можна використовувати спеціальний мініконтролер для Smart-стрічок або мікроконтролери на платформі Ардуіно. Також для простоти монтажу стрічок застосовуються з'єднувачі «мама», «тато».

Команди в стрічці передаються від діода до діода, паровозиком. У стрічки є початок і кінець, напрямок руху команд на деяких моделях вказано стрілочками. Для прикладу розглянемо TM1903, у неї три контакти. Два на живлення, а ось третій на початку стрічки називається DI (digital input), а в кінці - DO (digital output). Стрічка приймає команди в контакт DI! Контакт DO потрібен для підключення додаткових шматків стрічки або з'єднання матриць.
