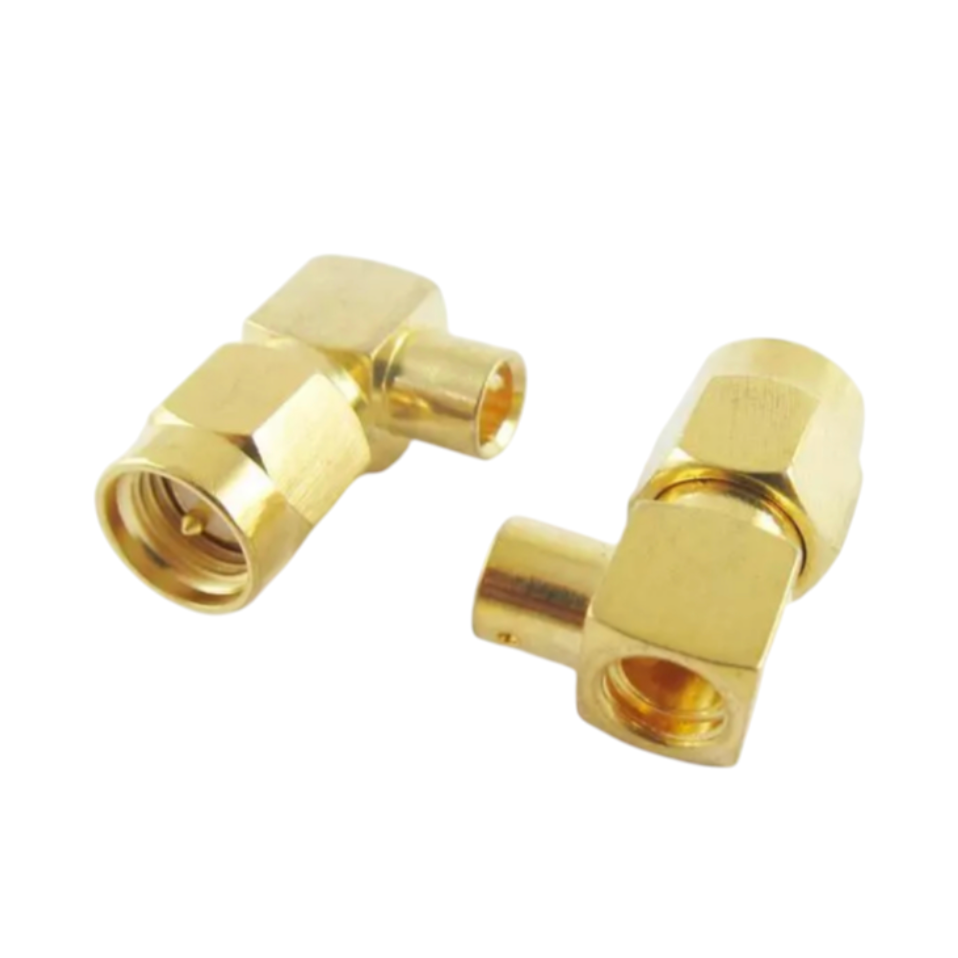

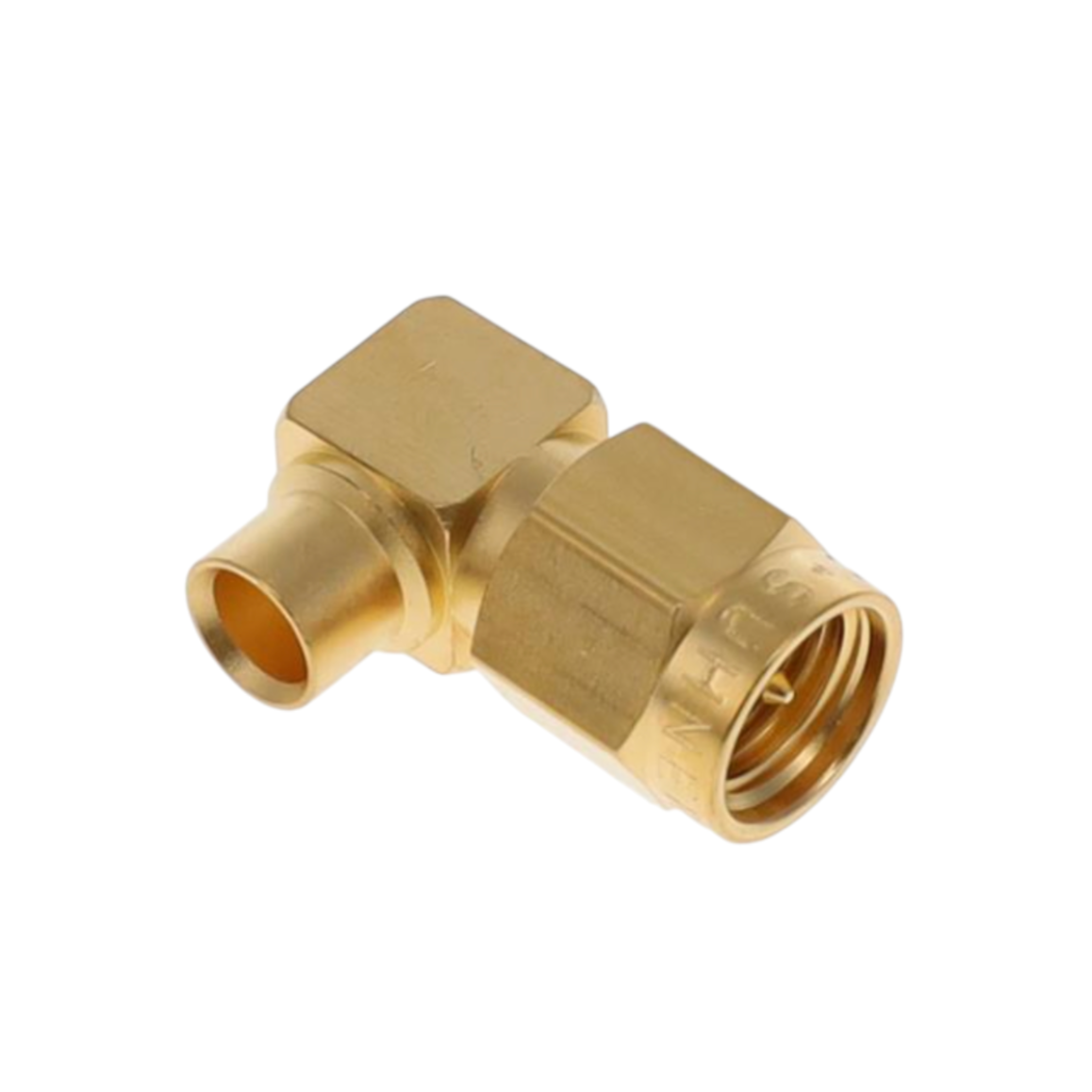

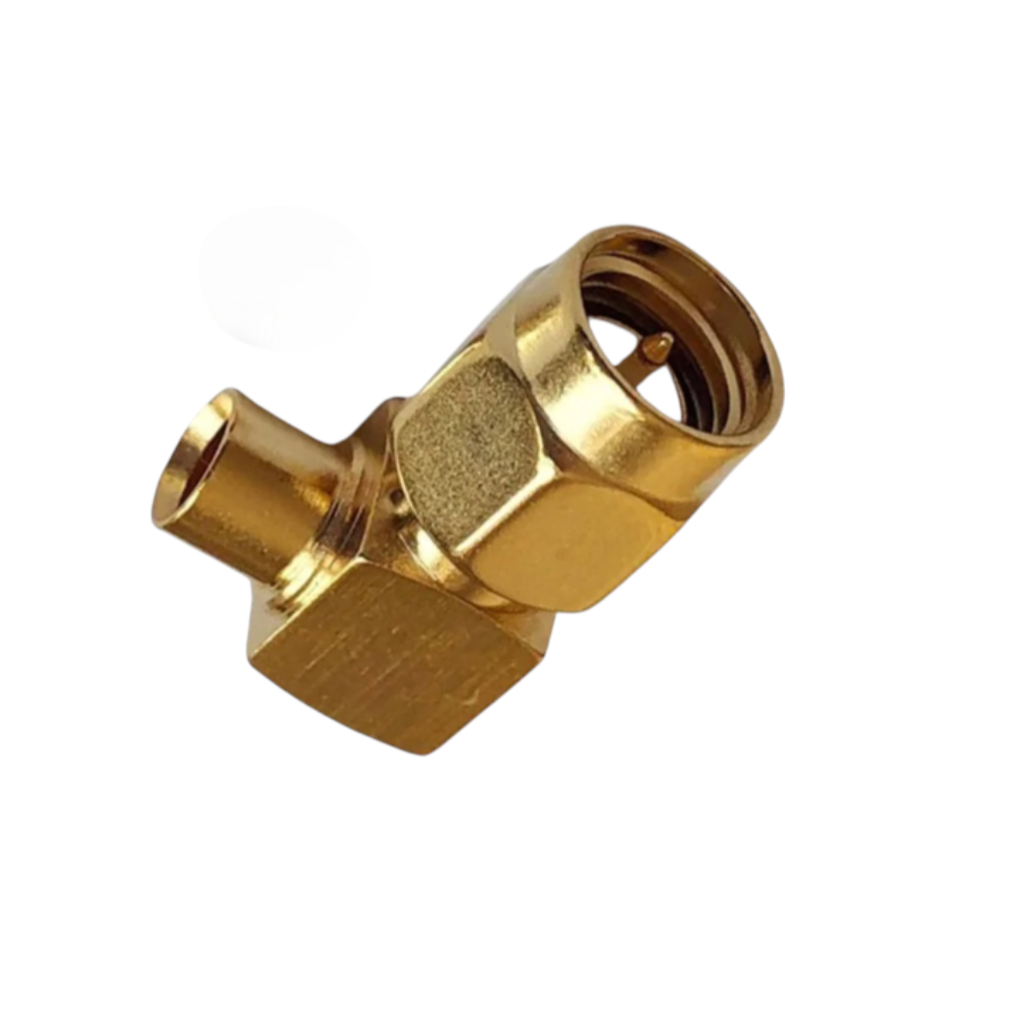

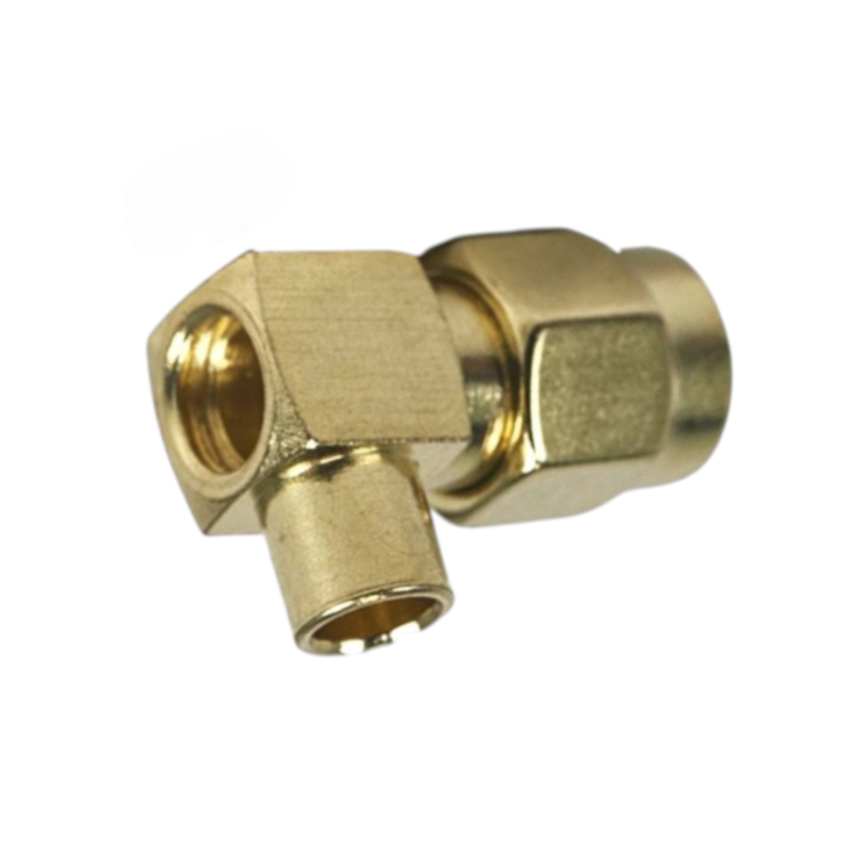

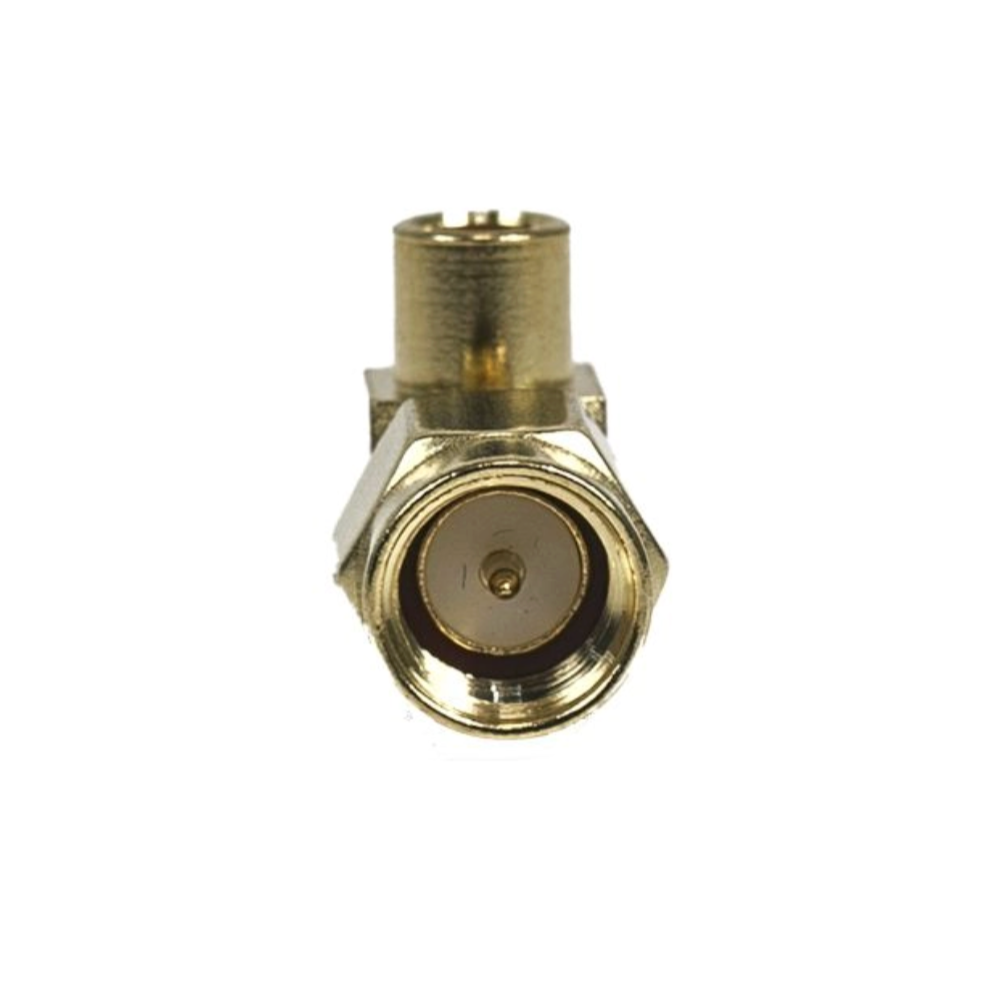

Штекер професійний кутовий Leno RF SMA-RA для RG402 з ультранизькими втратами 1 шт. Золотий (000049094_1)

Професійний золотий кутовий SMA-RA штекер Leno RF для RG402 з ультранизькими втратами ≤0.05 дБ на частотах 300-1800 МГц.

Підтримує широкий спектр сумісних кабелів: Kingsignal 670-141SXE, 1673A Belden, EZ 141 Suhner, Flexiform 402 NM Habia Cable, RG-402/U, UT-141, Sucoform 141 Suhner, UT-141 MICRO-COAX.

Матеріали та конструкція кутового SMA (male) конектора для RG402 (.141"):

Центральний контакт: латунь із золотомістильним покриттям

Діелектрик: PTFE (фторопласт), білого кольору

Корпус роз'єму: латунь із золотим покриттям

Монтаж виконується через паяння центральної жили й обплетення кабелю.

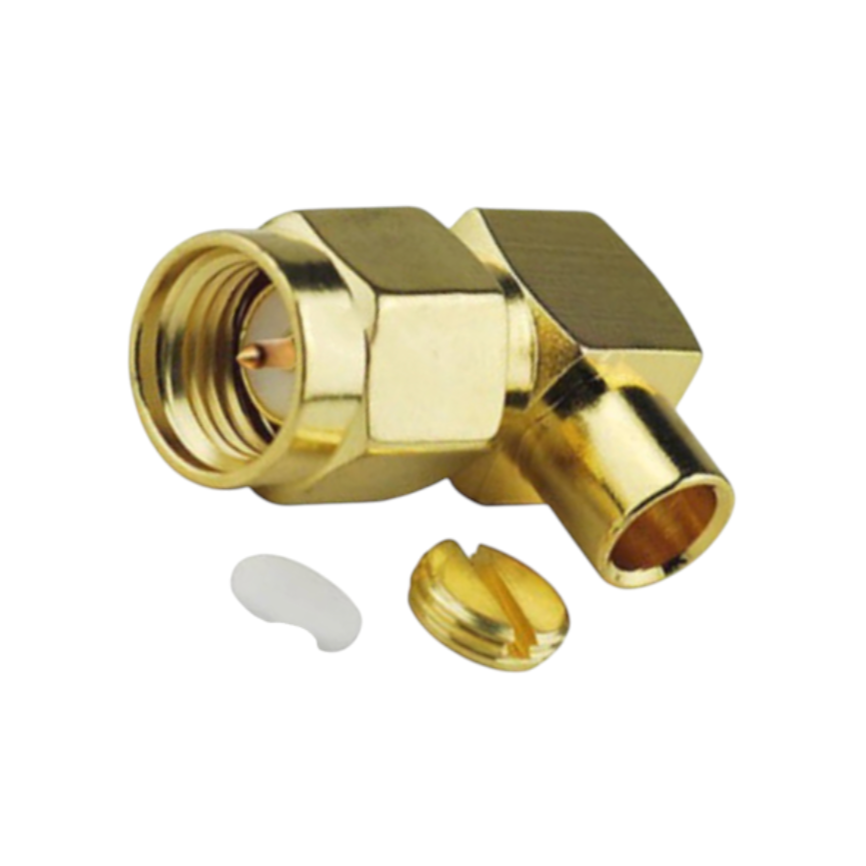

Роз'єм постачається в індивідуальному пластиковому пакеті та містить дві деталі: корпус конектора та нарізну заглушку.

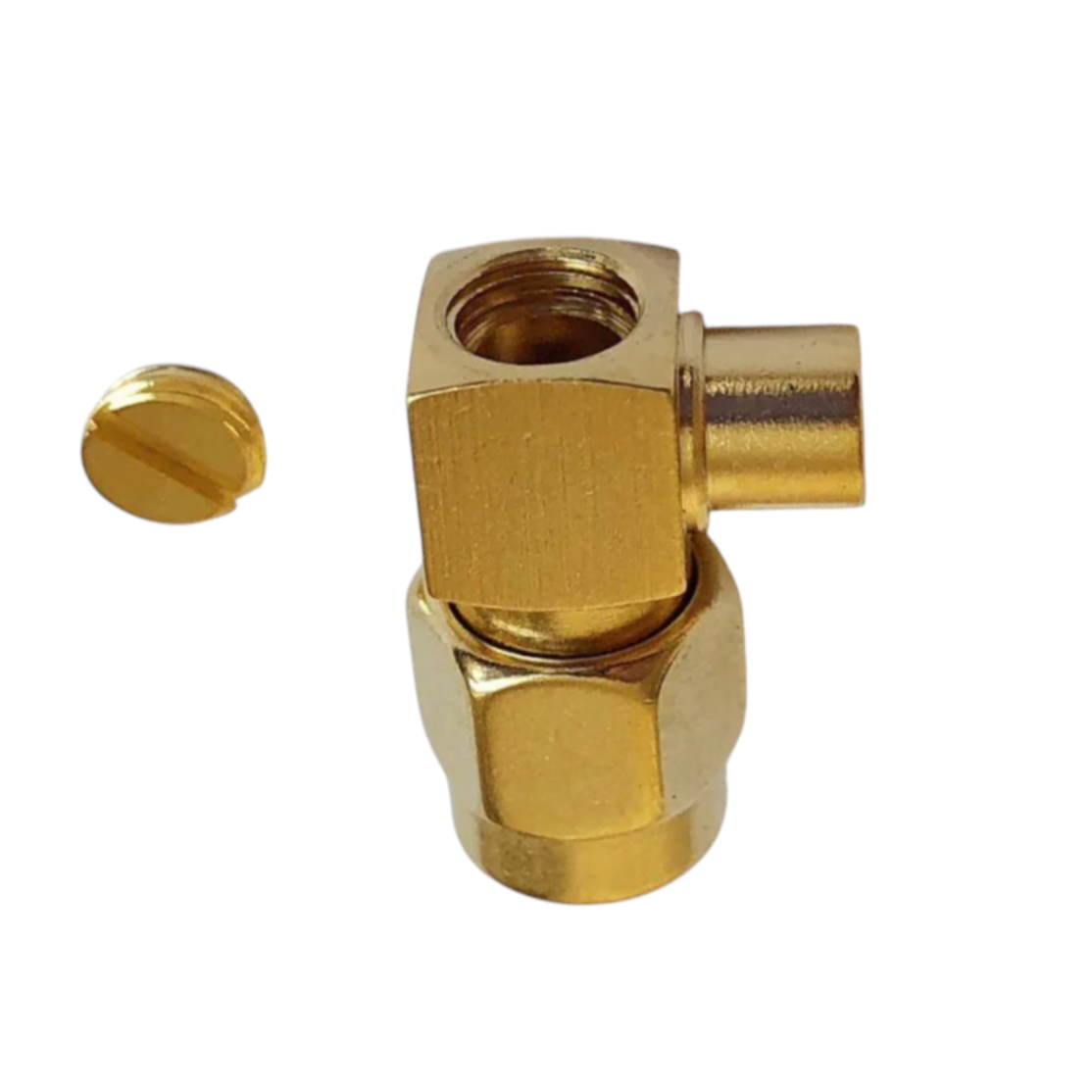

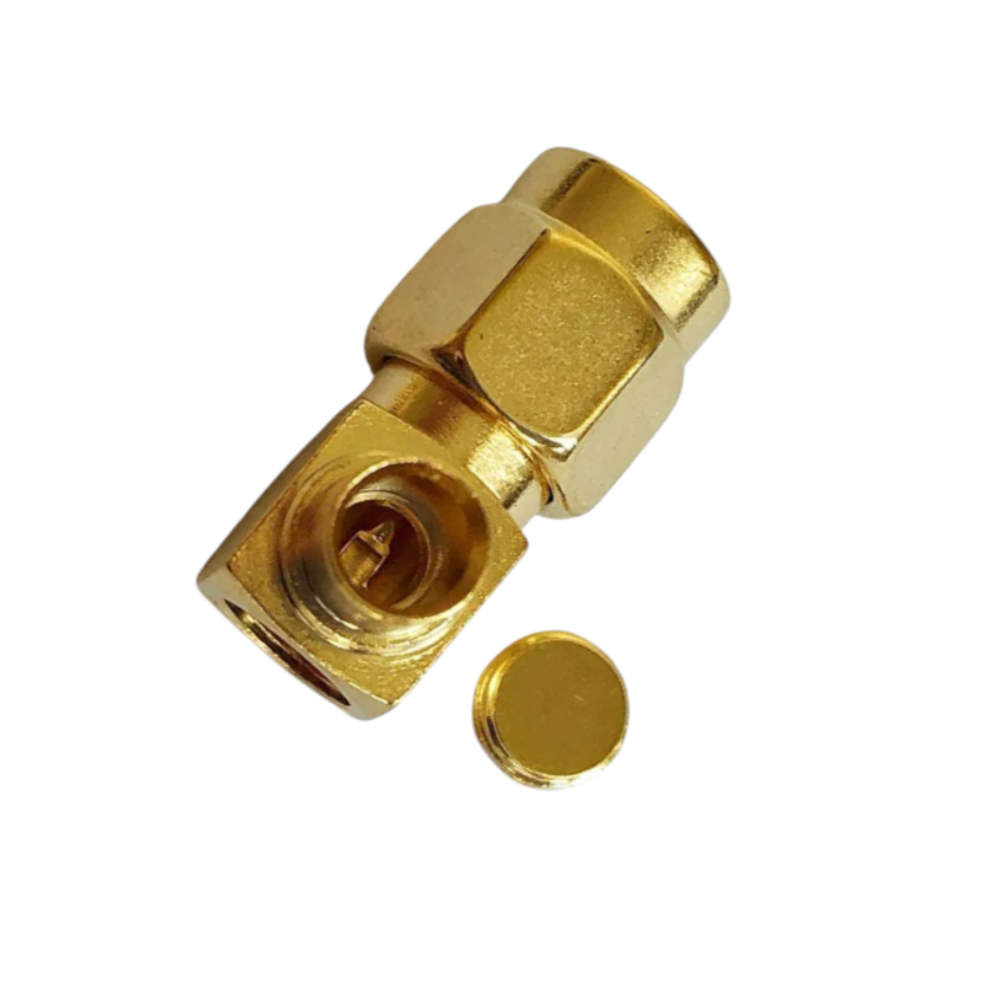

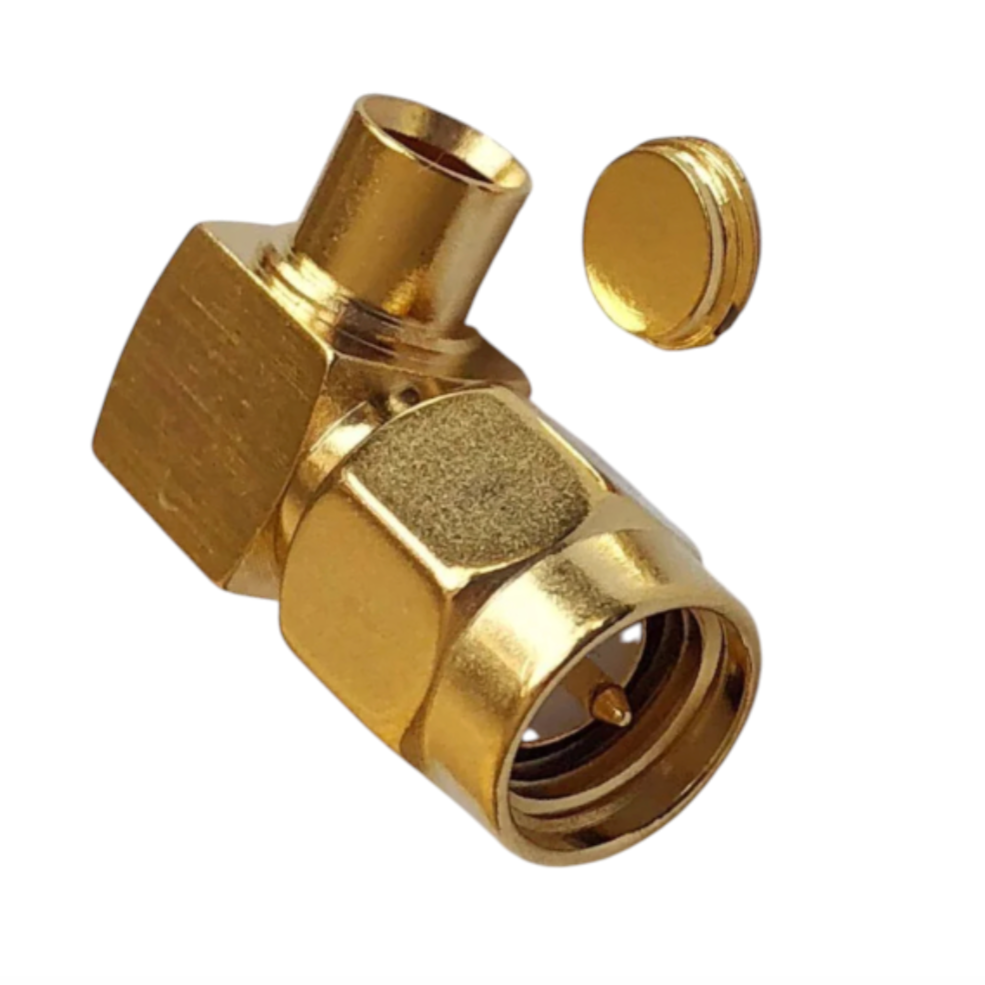

Зона паяння центрального провідника закривається нарізною кришкою М5×0.5.

Рекомендований момент затягування гайки — 0,9 Н·м. Для коректного встановлення потрібне застосування динамометричного ключа, оскільки недостатня або надмірна затяжка може погіршити КСВ роз'єм.

Електричні характеристики кутового SMA (male) роз'єму для RGB2 (.141")

• Хвильовий опір: 50 Ом
• Робочий діапазон частот: рекомендовано 0-6 ГГц (відповідає типовому застосуванню кабелю RG402).
• На частотах вище ніж 6 ГГц конектор може використовуватися, однак значення RL/IL надаються за запитом виробнику.

КСВ (VSWR):

• ≤1.15 (RL – 23,13 дБ) @ 900 МГц
• ≤1.2 (RL – 20,83 дБ) @ 1800 МГц
• ≤1.25 (RL – 19,085 дБ) @ 3000 МГц
• ≤1.35 (RL — 16,54 дБ) @ 6000 МГц

Внесені втрати (IL):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.1 дБ @ 6000 МГц

Діелектрик витримує напругу не менш ніж 1000 В.

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Тип кабельної групи: RG-402/U
• Покриття контактів: золото
• Матеріал корпусу: латунь
• Робоча напруга: 500 В
• Мінімальна норма відпускання: от 1 шт
• Одиниця виміру: штука
• Покриття корпусу: золото
• Конструкція: кутовою
• Тип: SMA
• Тип роз'єму: SMA (штекер)
• Хвильовий опір: 50 Ом
