Штекер кутовий SMA Leno RF 3.01.304 для коаксіального кабелю RG223 (000049233_1)

Кутовий SMA-штекер Leno RF 3.01.304 для коаксіального кабелю RG223 високочастотний конектор з надійним фіксатором сигналу.

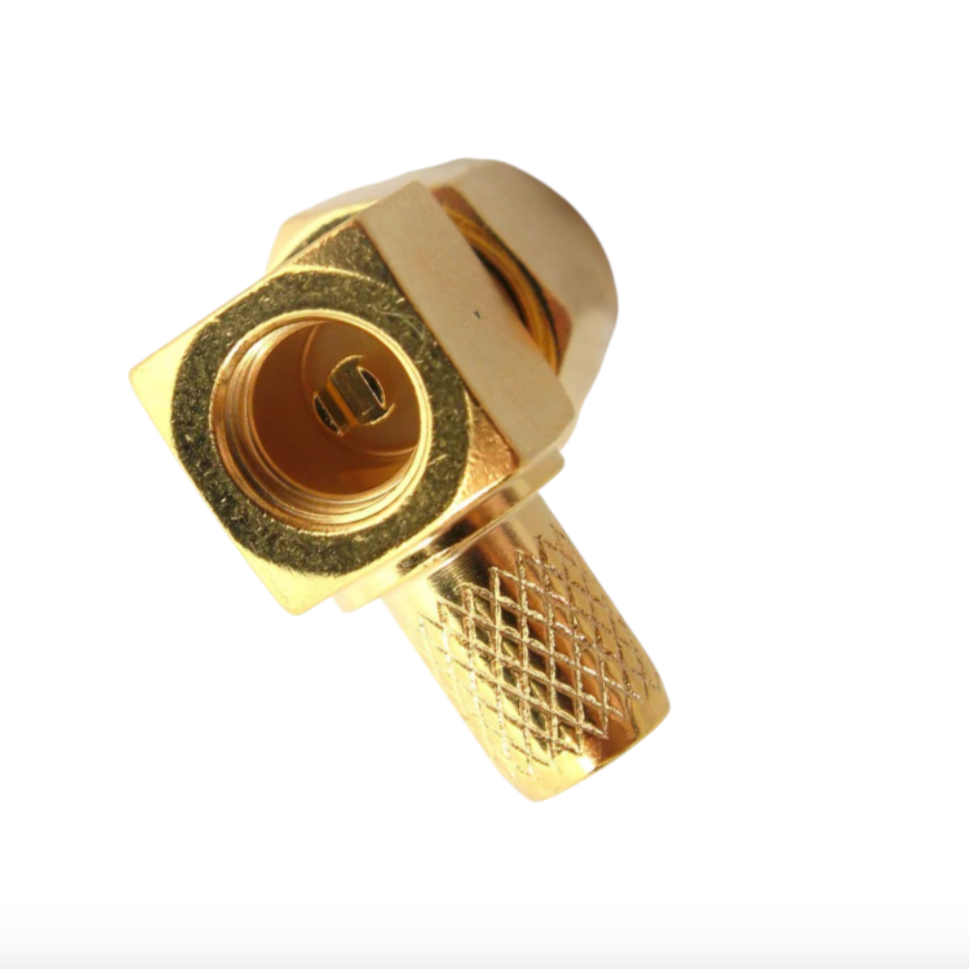

Конектор SMA (male) угловий моделі 3.01.304 призначений для монтажу на коаксіальні кабелі RG223, RG-142 и RG-400. Це високоякісний кутовий штекер SMA, який забезпечує стабільний радіочастотний контакт і мінімальні втрати сигналу у всьому робочому діапазоні.

Матеріали та конструкція:

• Центральний контакт виготовлений із латуні та покритий золотомістким шаром, що гарантує надійну провідність і стійкість до корозії.
• Як діелектрика використовується білий PTFE (фторопласт), що забезпечує чудові ізоляційні властивості.
• Корпус конектора виготовлений із латуні з золотомістильним покриттям.
• Монтаж виконується паянням центральної жили й обтисканням зовнішнього провідника.

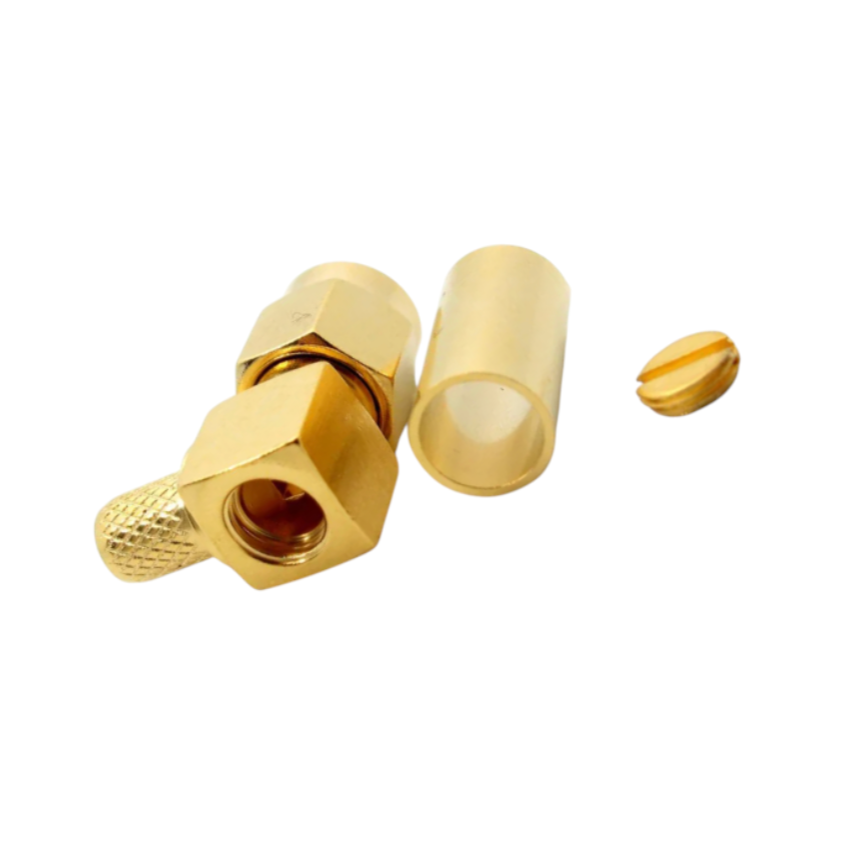

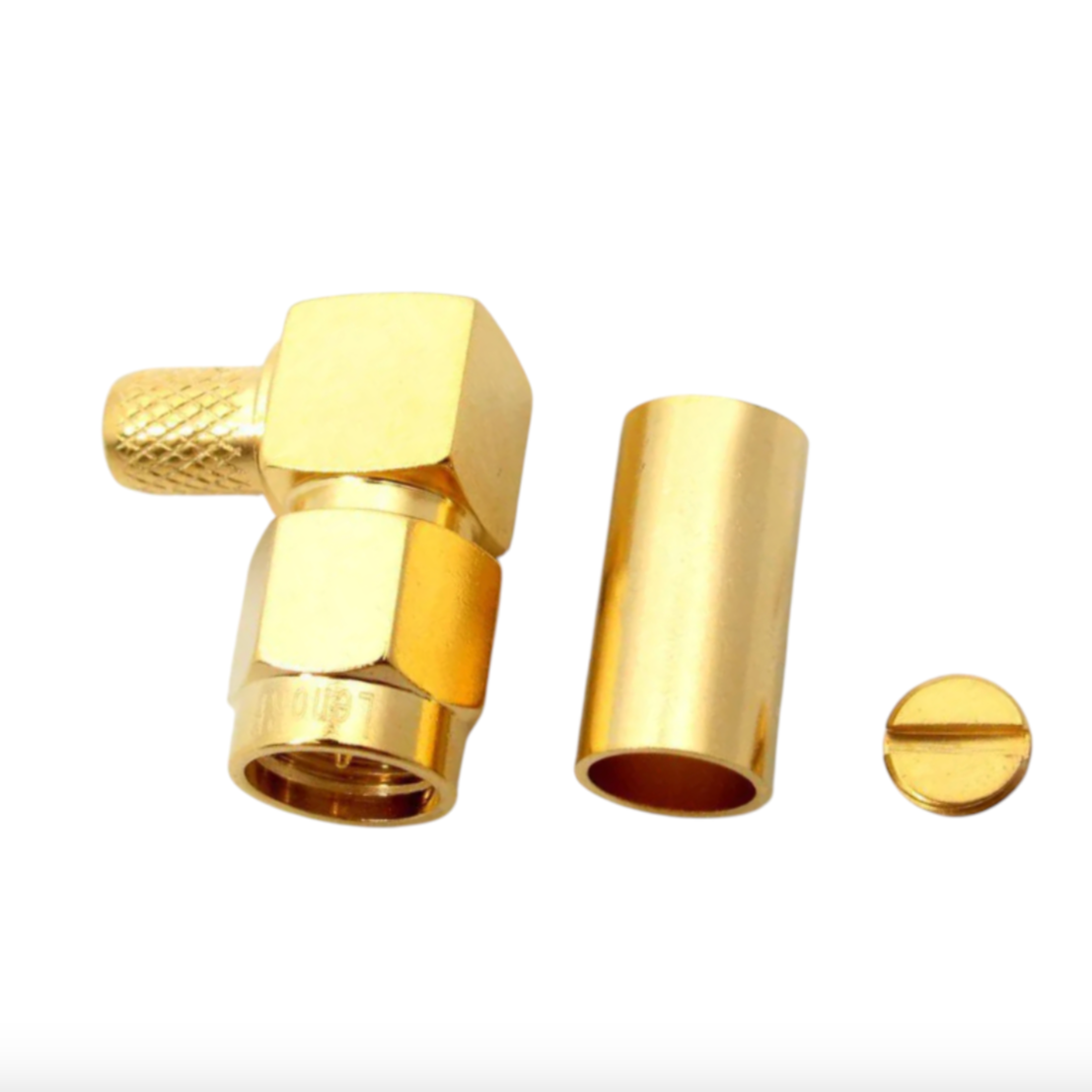

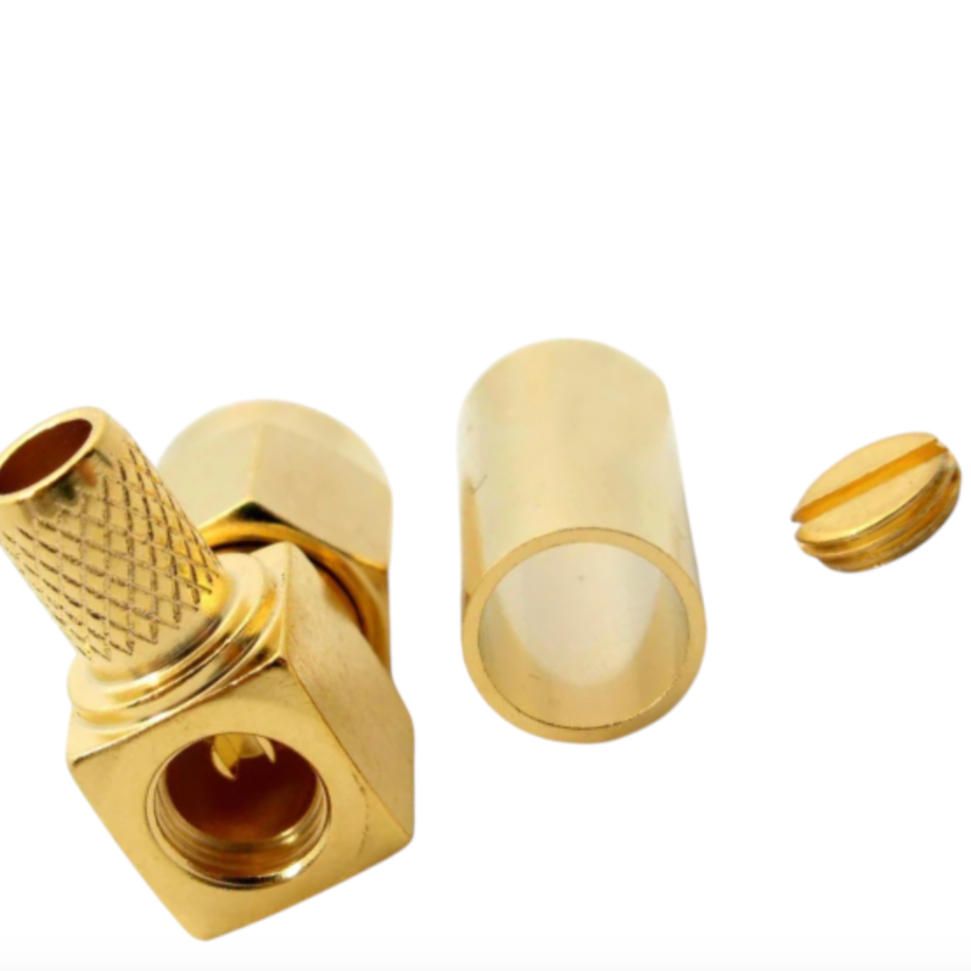

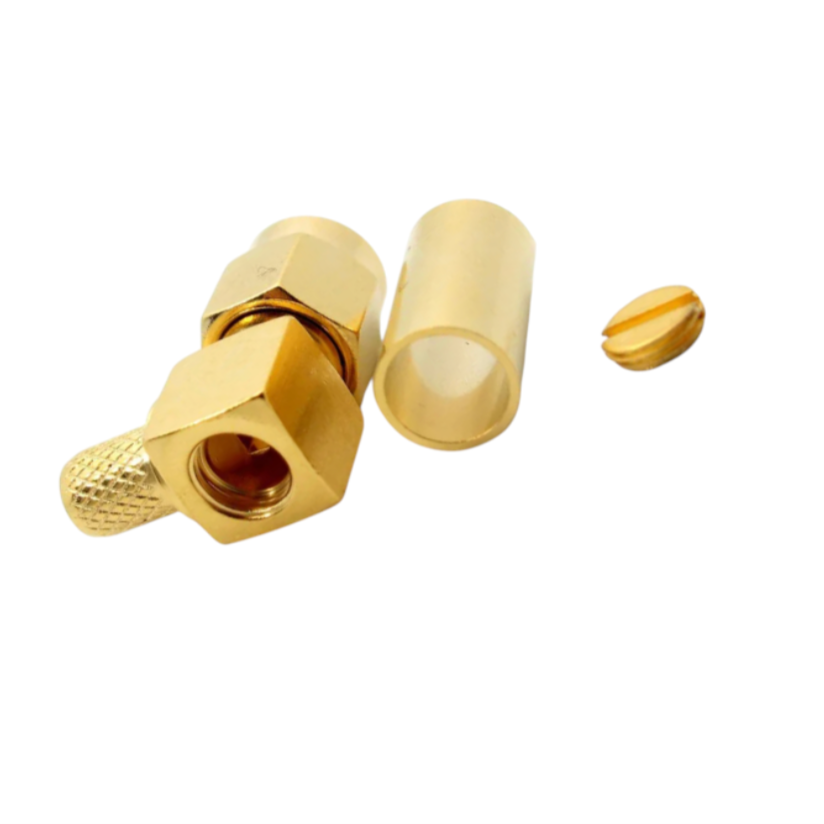

Конектор постачається в індивідуальному пластиковому пакованні та містить чотири компоненти: корпус роз'єму, захисну прокладку, нарізну кришку та обтискну гільзу.

Зона паяння центрального провідника закривається нарізною кришечкою М5 × 0.5.

Для правильного встановлення рекомендується затягувати гайку з моментом 0.9 Н·м за допомогою динамометричного ключа — відтягування або перетяжка м'яти негативно вплинути на КСВ конектора.

Специфікація Електричні параметри SMA (male) кутового конектора для RG223:

• Хвильовий опір: 50 Ом
• Робочий частотний діапазон: 0–6 ГГц (рекомендований), відповідно до типового застосування з кабелем RG-142.
• Можлива робота на вищих частотах — значення RL/IL надаються виробником за запитом.

КСВ:

• ≤1.15 (RL 23.13 дБ) @ 900 МБ
• ≤1.2 (RL 20.828 дБ) @ 1800 МГц
• ≤1.3 (RL 17.69 дБ) @ 3000 МГц
• ≤1.4 (RL 15.6 дБ) @ 6000 МГц

Внесені втрати (Insertion Loss, IL):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.05 дБ @ 6000 МГц

Діелектрик витримує напругу не менш ніж 1000 В.

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Кабельна група: RG-223
• Контакти: золоте покриття
• Корпус: латунь
• Макс. напруга: 350 В
• Мінімальна норма відпускання: от 1 шт
• Одиниця виміру: штука
• Покриття: золото
• Виконування: кутовою
• Тип: SMA
• Тип роз'єму: SMA male
• Хвильовий опір: 50 Ом
• Максимальна робоча частота: до 6 ГГц
