Стабілізатор напруги інверторний Елекс КілоГерц У 1/50 11 кВт (25252738)

Функціонально Елекс КилоГерц У 1-50 є безступінчастим стабілізатором напруги, що складається з двообмотувального вольтододаткового трансформатора, високочастотного фільтра, силового каскаду, виконаного на сучасних польових транзисторах і схеми управління яка забезпечує функціонування алгоритмів стабілізатора.

Однофазний стабілізатор напруги ЕЛЕКС КИЛОГЕРЦ У 1-50 призначений для роботи в електричних мережах з коливаннями напруги від 150 до 285 В. У цьому діапазоні апарат гарантовано видає на виході напругу в рамках 220 ± 0.5% за рахунок керування силовим каскадом за допомогою широт-я ШІМ). При напрузі вище 285 або нижче 150 В стабілізатор продовжить роботу, але з похибкою більше, ніж 220 ± 0.5%. Стабілізатор ЕЛЕКС КИЛОГЕРЦ У 1-50 розрахований на робочий струм 50А, що відповідає потужності 11 кВА/кВт

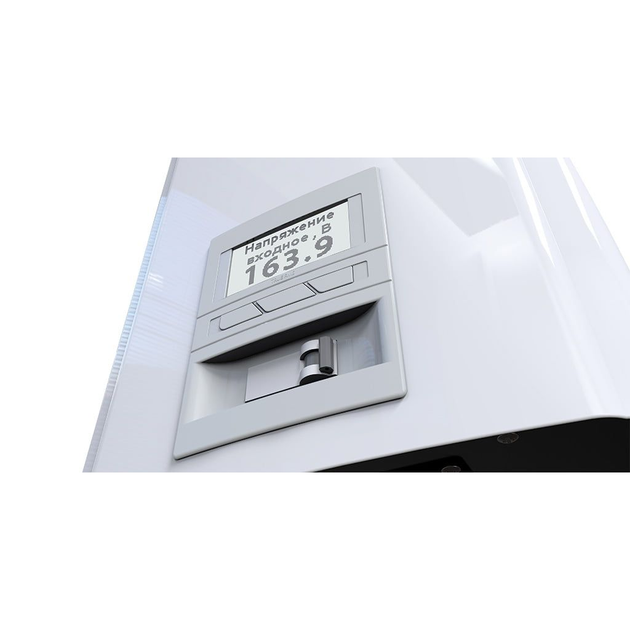

До особливостей даного стабілізатора можна віднести інформативний LCD-екран, пам’ять подій, найвищу точність стабілізації, побудову графіків напруги та завантаження, інтерфейс трьома мовами, наявність електронного транзиту (байпас), безшумну роботу за рахунок використання як силових ключів польових транзисторів, тороїдального трансформатора. та інтелектуальну систему охолодження.

Стабілізатор напруги ЕЛЕКС КИЛОГЕРЦ У 1-50 має широкий діапазон роботи та пороги його відключення 100 В та 310 В. Швидкість реакції на зміну вхідної напруги до 1мс дозволяє працювати з найчутливішим та високоточним обладнанням. З метою протидії небезпечним навантаженням у стабілізатор введено алгоритм автоматичного струмообмеження, а для вимірювання струмів використовуються спеціальні датчики.

При необхідності отримати на виході стабілізатора напругу відмінну від 220В в ЕЛЕКС КИЛОГЕРЦ У 1-50 є функція регулювання даного значення в діапазоні 200-230В. Стабілізатор ЕЛЕКС КИЛОГЕРЦ У 1-50 має можливість ручного підстроювання нижнього порогу відключення (60-135В). Ця функція потрібна для навантаження з високими пусковими струмами, при запуску якої можливе сильне просідання напруги та аварійне відключення стабілізатора. При активації даної опції стабілізатор протягом хвилини дозволить запустити будь-який двигун або насос навіть при просіданні напруги до 60В в мережі.

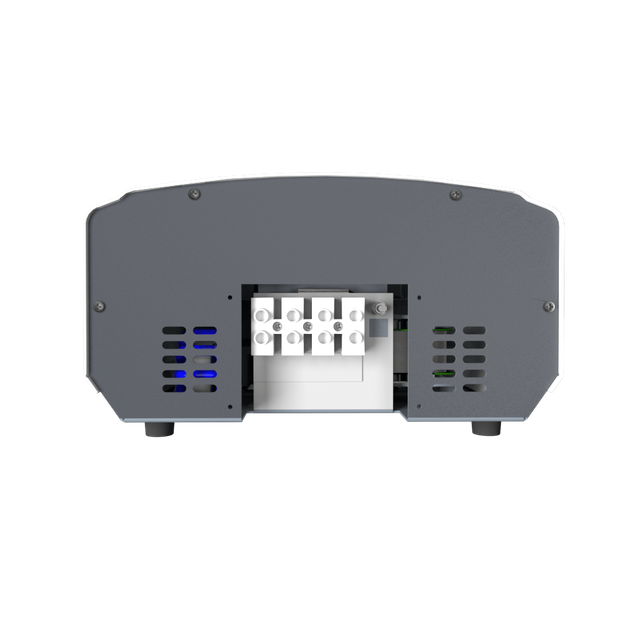

Встановлювати та експлуатувати стабілізатор мережі ЕЛЕКС КИЛОГЕРЦ У 1-50 рекомендується в сухих та опалювальних приміщеннях. Настінну установку рекомендується проводити у вертикальному положенні (вентиляторами вгору), залишивши зверху та знизу 10-15 см для охолодження. Підключення здійснюється до існуючої проводки через клемну колодку.

• висока точність стабілізації вихідної напруги (±0,5%);
• двопроцесорна технологія на ARM-мікроконтролерах, застосовано новітній процесор фірми STmicroelectronics серії STM32G4 з інтегрованими аналоговими елементами;
• високонадійне управління ключами на базі сучасних ізольованих драйверів із незалежним трансформаторним живленням;
• безшумний силовий тороїдальний трансформатор;
• коригує форму напруги, покращуючи його гармонійний склад;
• низьке власне споживання електроенергії на холостому ходу; застосування високоефективного імпульсного блоку живлення;

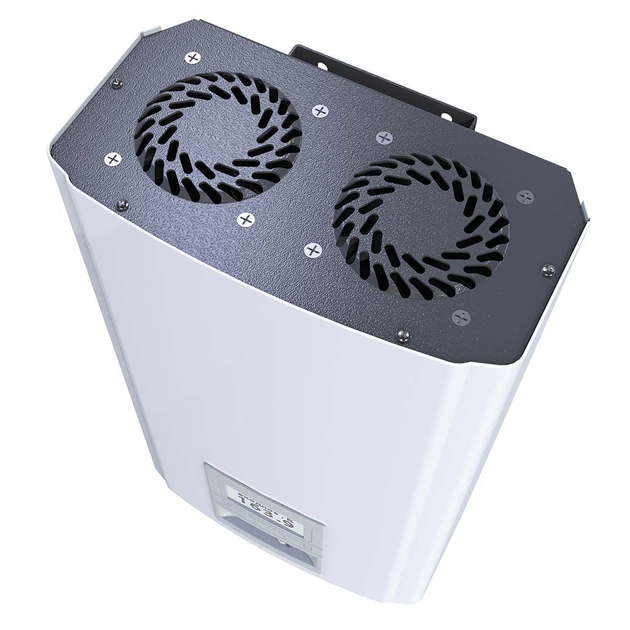

• плавне інтелектуальне управління вентиляторами примусового охолодження дозволяє досягти мінімальних енерговитрат на охолодження, збільшити термін служби вентиляторів і знизити акустичний шум;
• використанням потужного голчастого охолоджувача ключів;
• підстроювання порога відключення за мінімальною вхідною напругою 60-135 В;
• можливість налаштування величини заданої вихідної напруги в межах 200-230;
• високоточне RMS-вимірювання вхідної напруги;
• наявність аналізатора мережі та стану стабілізатора;
• можливість роботи від бензо/дизель-генераторних установок;
• наявність електронного байпасу (режим “транзит”);
• контроль вхідної напруги у байпасі (режим «транзит»);
• система захисту ключів, високочастотного дроселя фільтра та трансформатора від перегріву;
• виконання стабілізатора за схемою вольт-додаткового трансформатора з живленням первинної обмотки від імпульсного каскаду;
• наявність вихідного дроселя для придушення високочастотних перешкод;
• наявність вихідних варисторів для захисту від імпульсних перенапруг;
• автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечної зниженої або підвищеної напруги та автоматичне повернення до робочого стану після нормалізації напруги;
• автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача із С-характеристикою електромагнітного захисту;

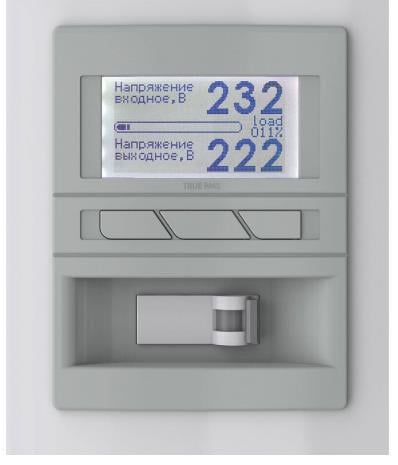

• одночасна індикація вхідної, вихідної напруги та поточного завантаження стабілізатора;
• індикація вхідного струму, повної потужності, частоти мережі, температури трансформатора, дроселя та ключів, шпаруватість ШІМ силового каскаду;
• зберігання та індикація статистичних даних про час роботи, відключення, спрацьовування захисту;
• побудова графіків напруги та навантаження за добу;
• можливість індивідуального налаштування підсвічування та контрасту екрану, а також звукового сигналу перевантаження;
• можливість відображення інформації трьома мовами – Російська/English/Українська.
