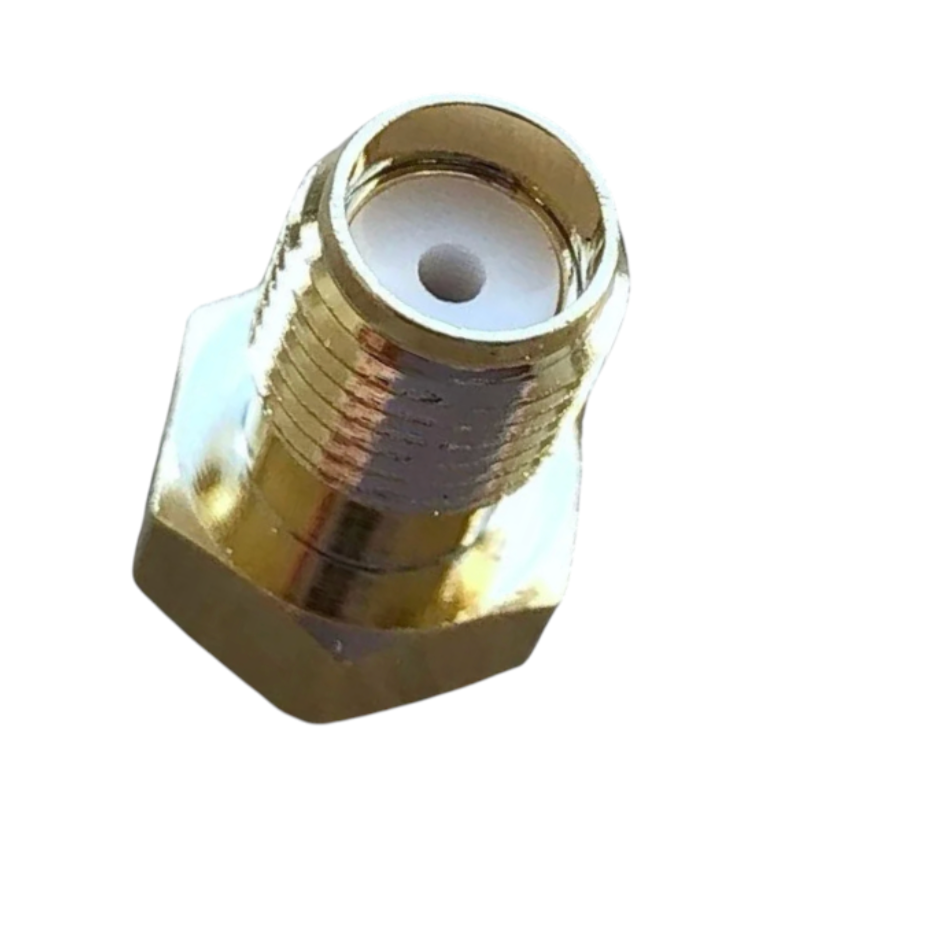

Роз'єм SMA гніздовий Leno RF під коаксіальний кабель RG316 в антенних та телеметричних комплексах 1 шт. (000049229_2)

Ультраточний роз'єм SMA гніздовий під коаксіальний кабель RG316 для з'єднання в антенних та телеметричних комплексах Leno RF.

Конектор SMA (female) моделі 3.01.299 призначений для монтажу на коаксіальні кабелі RG316, а также сумісний з RG-174/U и RG-188A/U. Изделие относится к лінійці роз’ємів Leno RF (КНР) і забезпечує надійне З'єднання в системах зв'язку, телекомунікаційному обладнанні та радіочастотних трактах.

Конструкція роз'єму виготовлена з високоякісних матеріалів:

• центральний контакт виготовлений із фосфорної бронзи та покритий золотом;
• діелектрик виготовлений із білого PTFE (фторопласту), що забезпечує стабільність параметрів у широкому температурному діапазоні;
• корпус роз'єму виготовлений із латуні та має захисне золоте покриття;
• обтискна гільза виготовлена з м'якої міді та також покрита золотом.

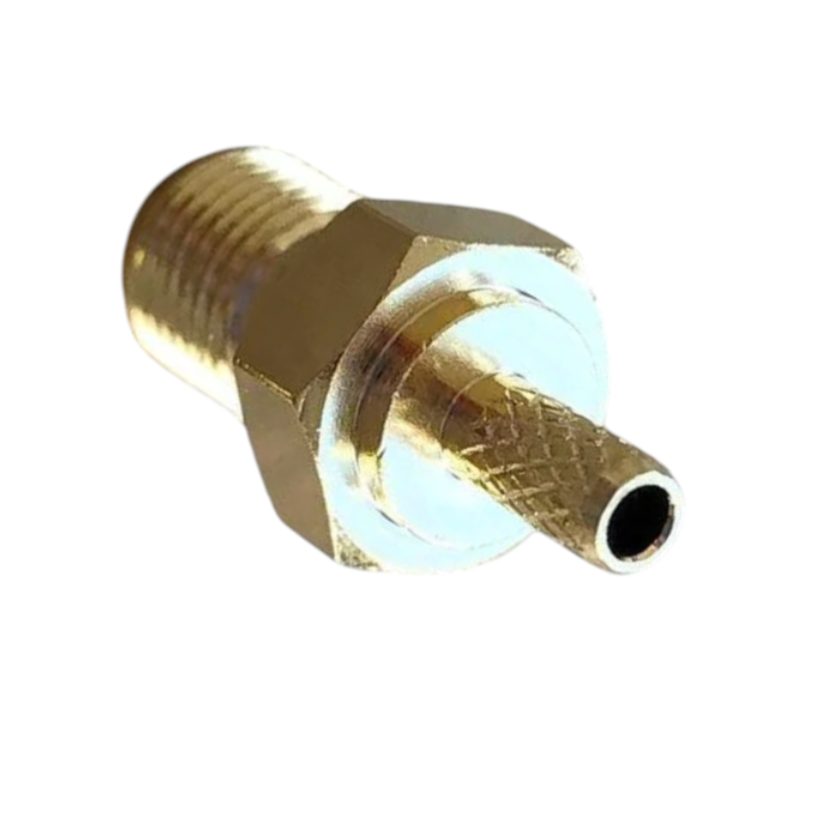

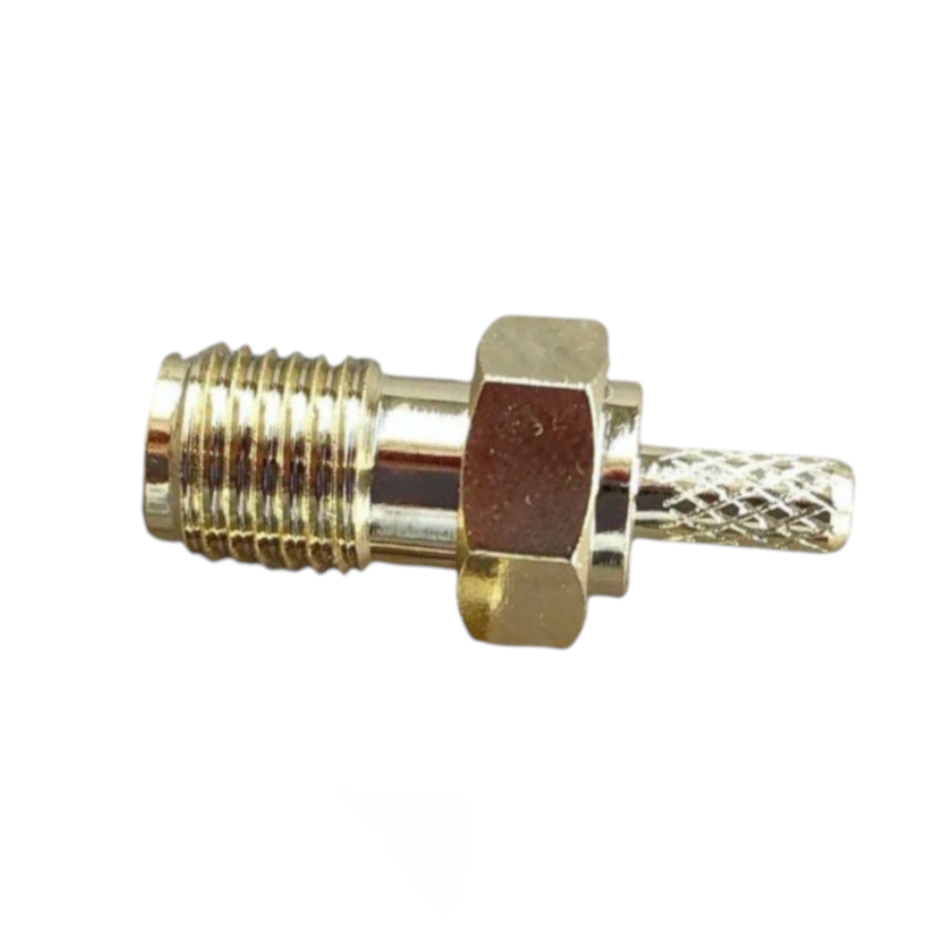

На хвостовику конектора зроблена суцільна накатка завдовжки 5 мм, яка покращує фіксацію під час монтажу.

Установлення здійснюється методом обтискача або паяння центральної жили, а також обтискання зовнішнього провідника.

• Центральний контакт можна опресувати шестигранником 1.07 мм (0.042") або припаяти через технологічний отвір — паяння забезпечує найкращий КСВ.
• Зовнішній екран кабелю обтискається шестигранником 3.25 мм (0.128").

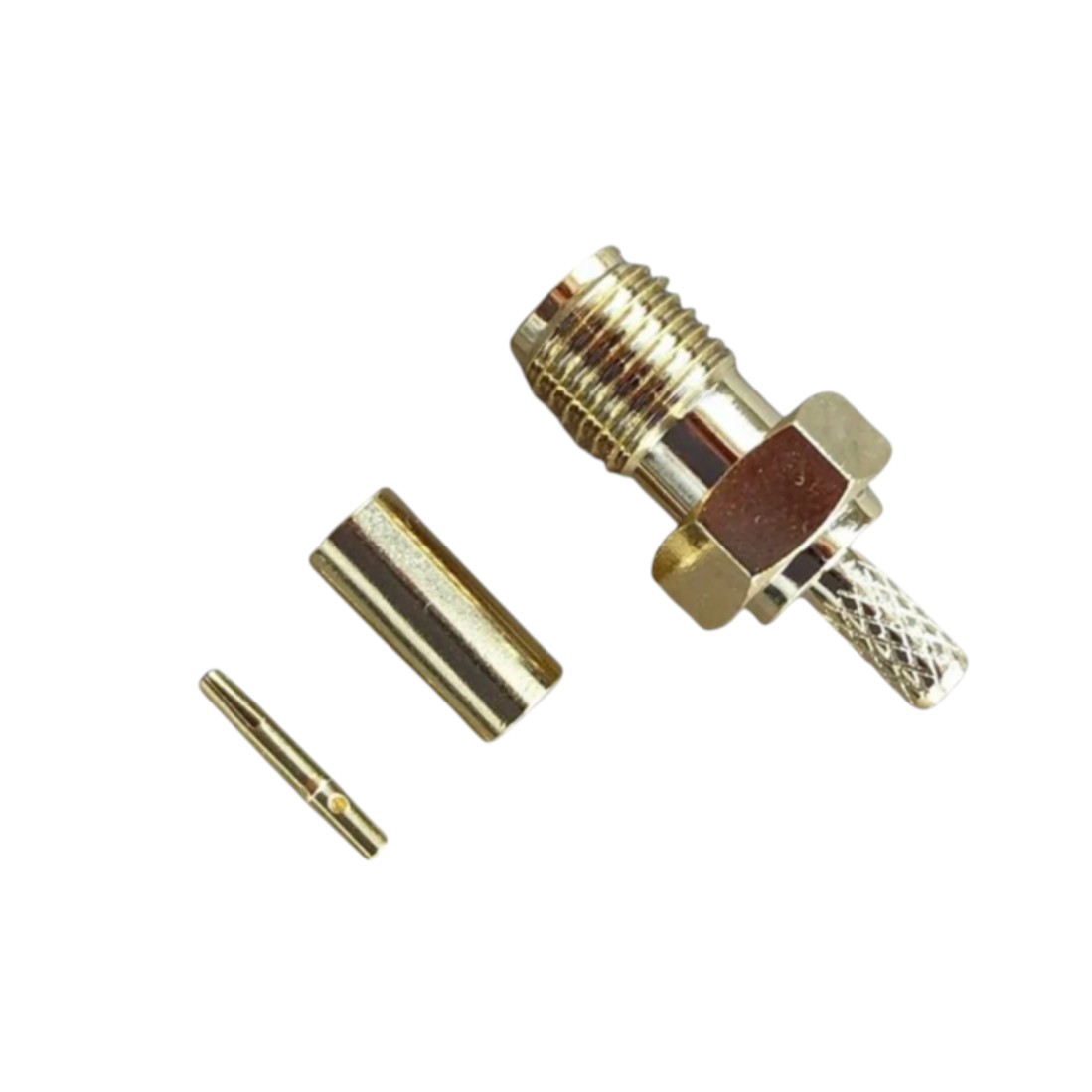

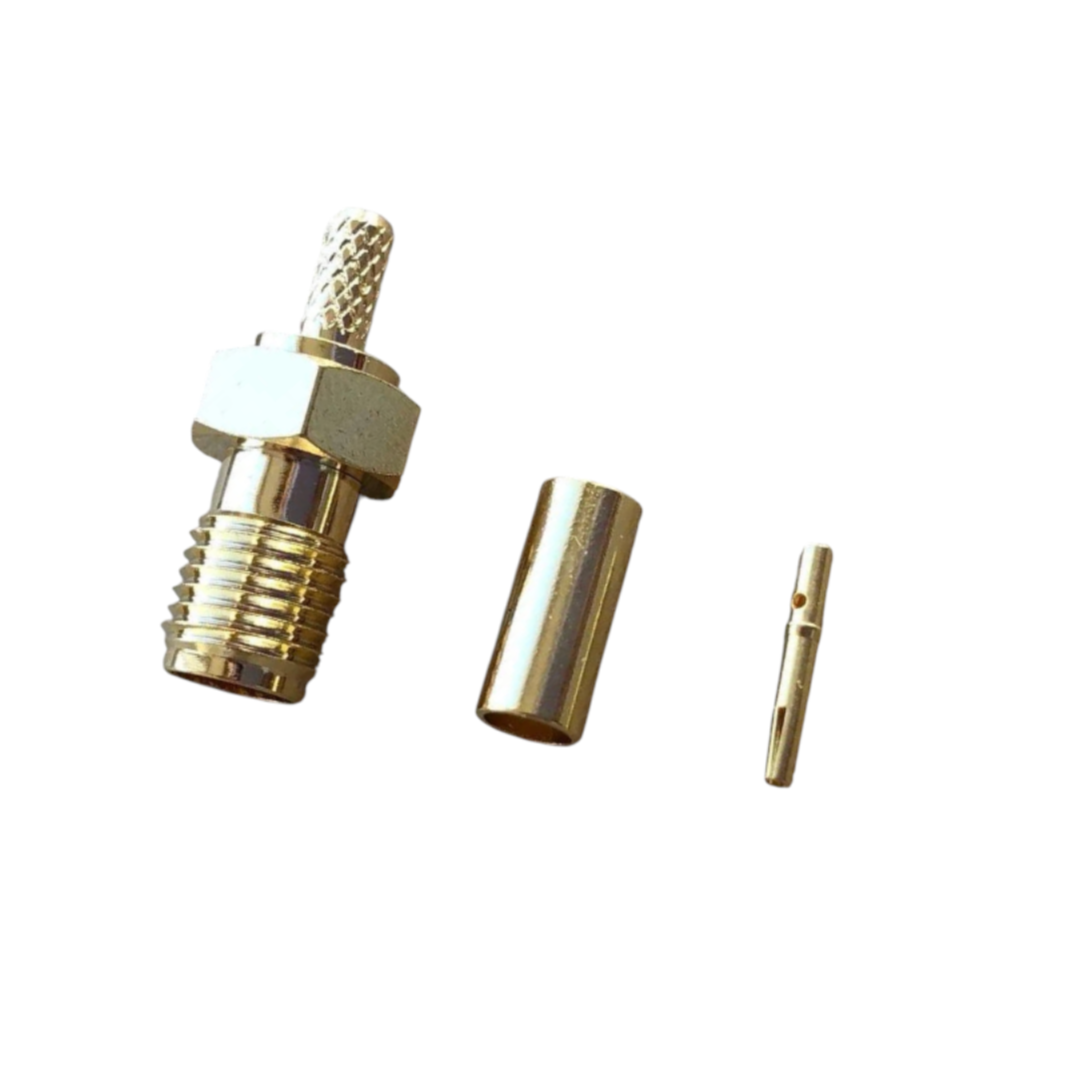

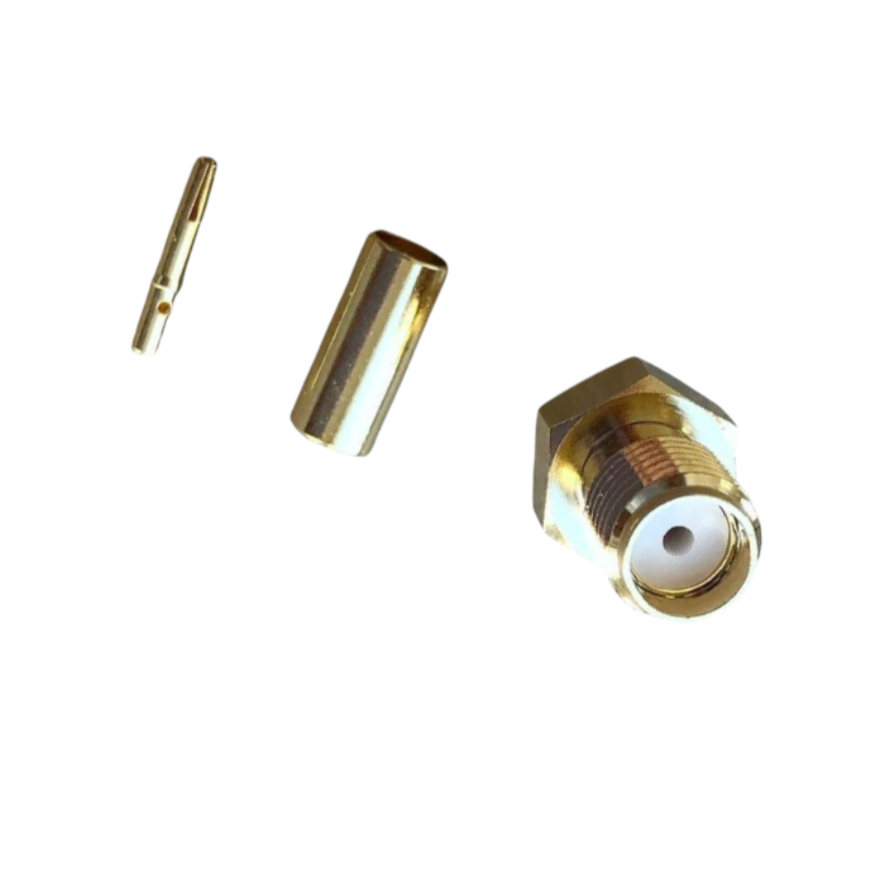

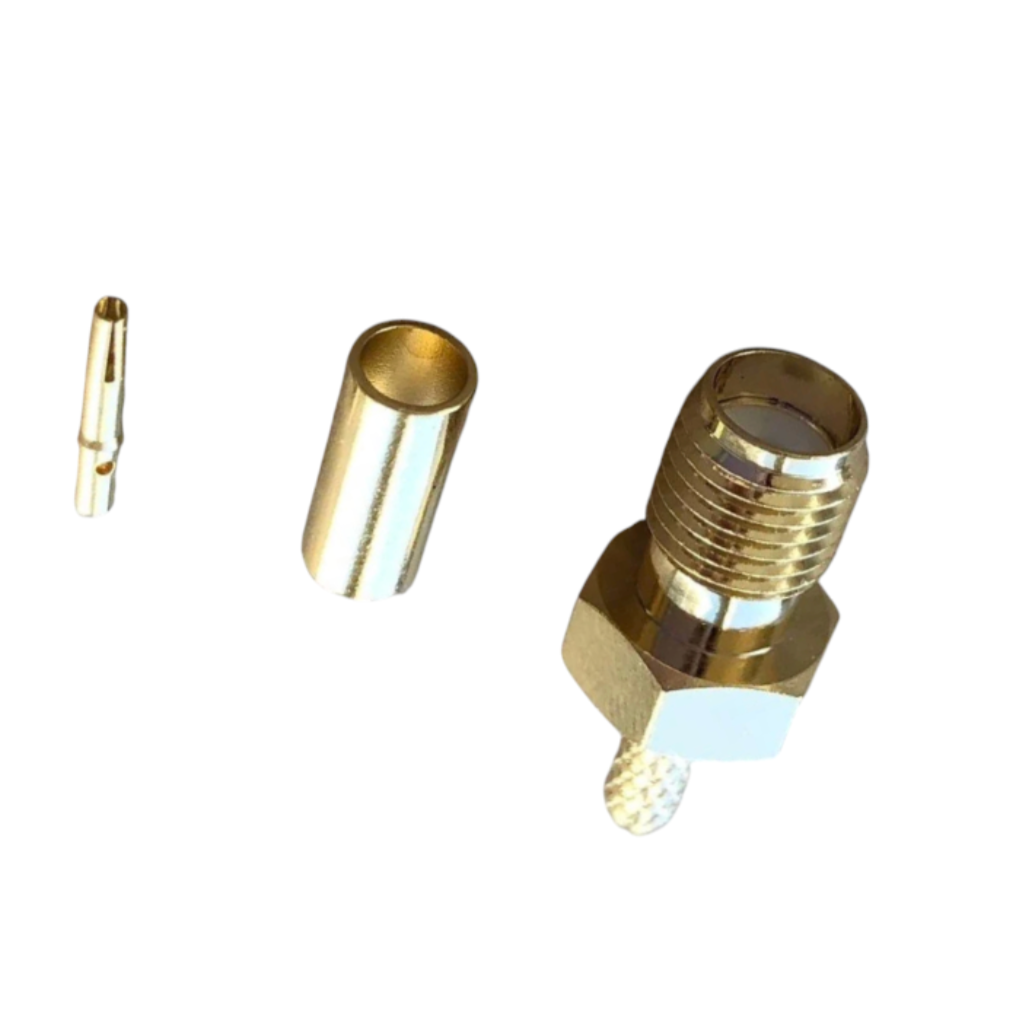

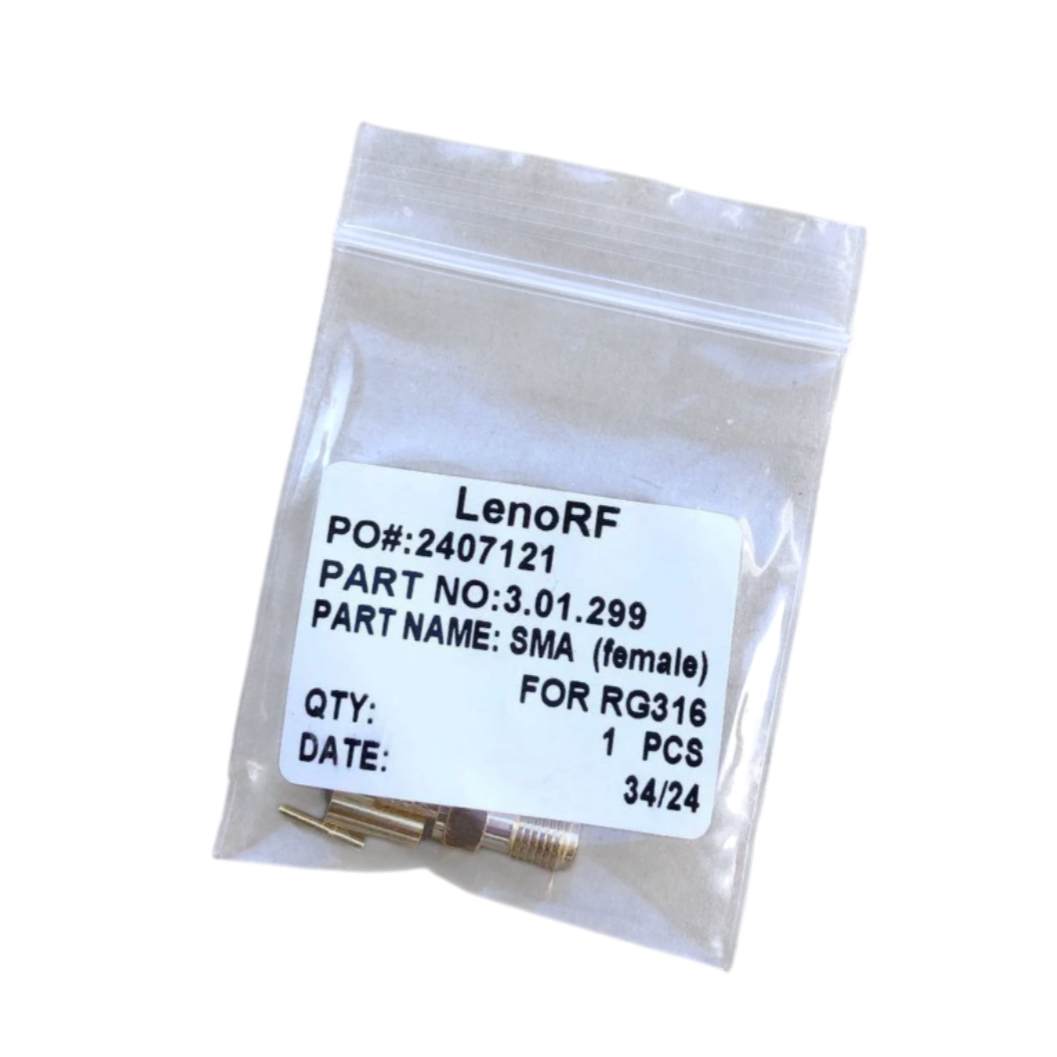

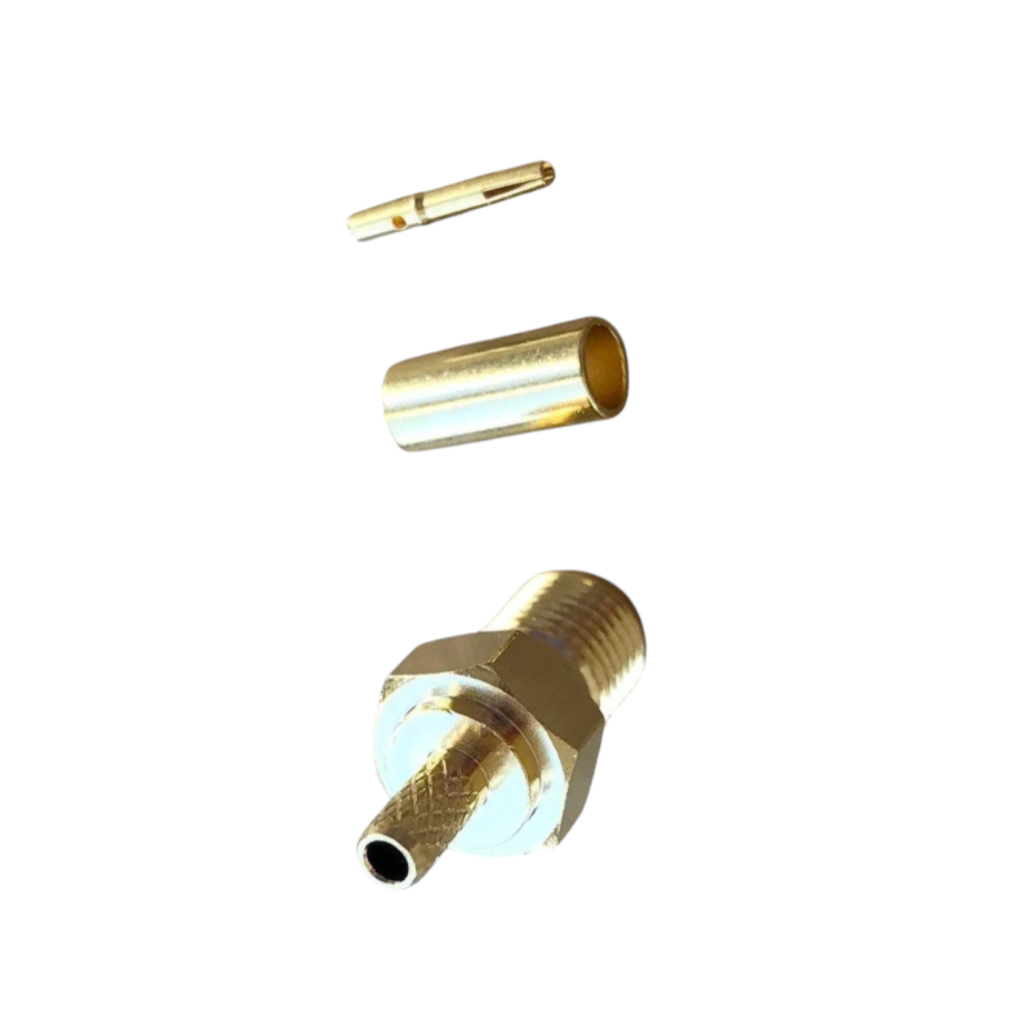

Кожен конектор упакований в індивідуальний пластиковий пакет і складається з трьох елементів: корпусу, центрального піна та обтискної гільзи.

Специфікація

Електричні параметри SMA (female) для RGB6:

• Хвильовий опір: 50 Ом
• Робочий діапазон частот: рекомендується 0–6 ГГц
• КСВ:
  • ≤1.15 (RL 23.13 дБ) @ 900 МБ
  • ≤1.2 (RL 20.83 дБ) @ 1800 МГц
  • ≤1.3 (RL 17.69 дБ) @ 3000 МГц
  • ≤1.4 (RL155 дБ) @ 6000 МГц
• Внесені втрати (IL, Insertion Loss):
  • ≤0.05 дБ @ 900 МГц
  • ≤0.05 дБ @ 1800 МГц
  • ≤0.05 дБ @ 3000 МГц
  • ≤0.05 дБ @ 6000 МГц

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Кабельна група: G7 (RG-316/U, RG-174/U)
• Контакти: золочені
• Матеріал корпусу: латунь
• Робоча напруга: 250 В
• Мінімальна партія: от 1 штуки
• Одиниця виміру: шт
• Покриття: золоте
• Тип: SMA
• Тип роз'єму: SMA (female)
• Хвильовий опір: 50 Ом
• Максимальна робоча частота: до 3 ГГц
