Роз'єм гніздовий високоточний Leno RF RP-SMA для кабелю RG223 1 шт. Золотий (000049089_2)

Високоточний роз'єм RP-SMA гніздовий для кабелю RG223 Leno RF з мінімальними радіочастотними втратами до 0.05 дБ золотий.

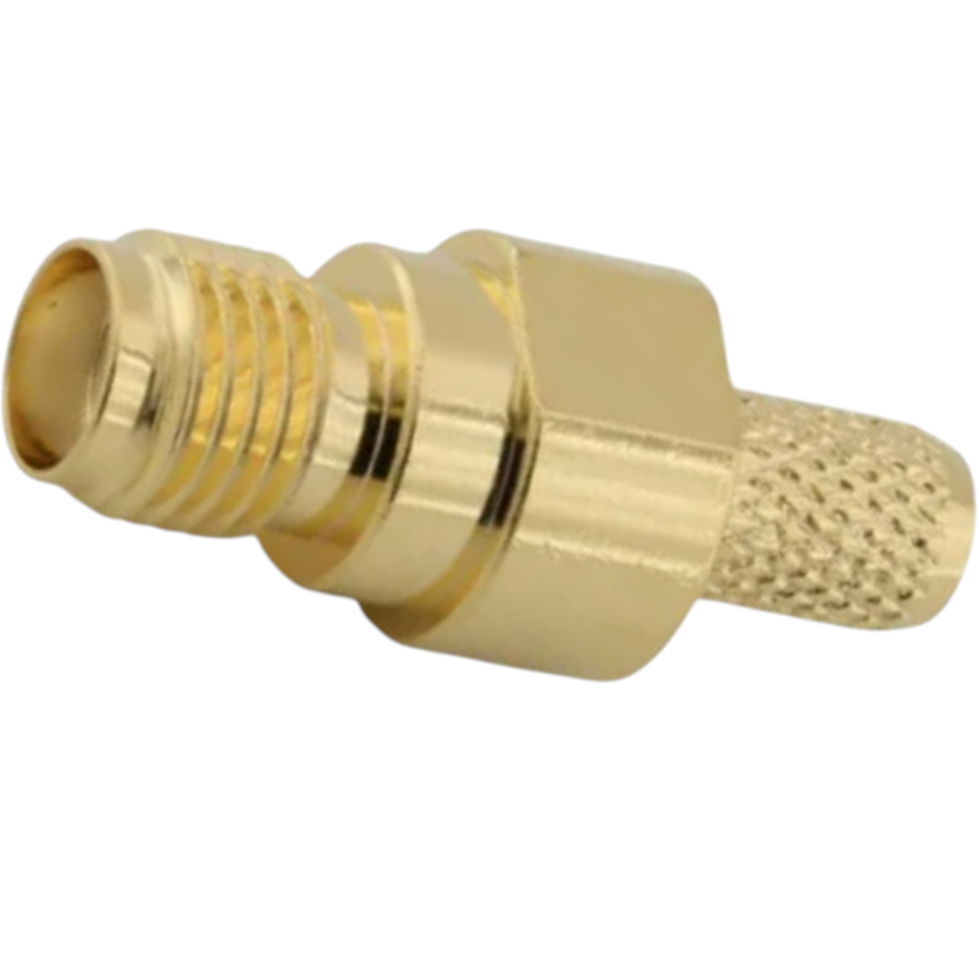

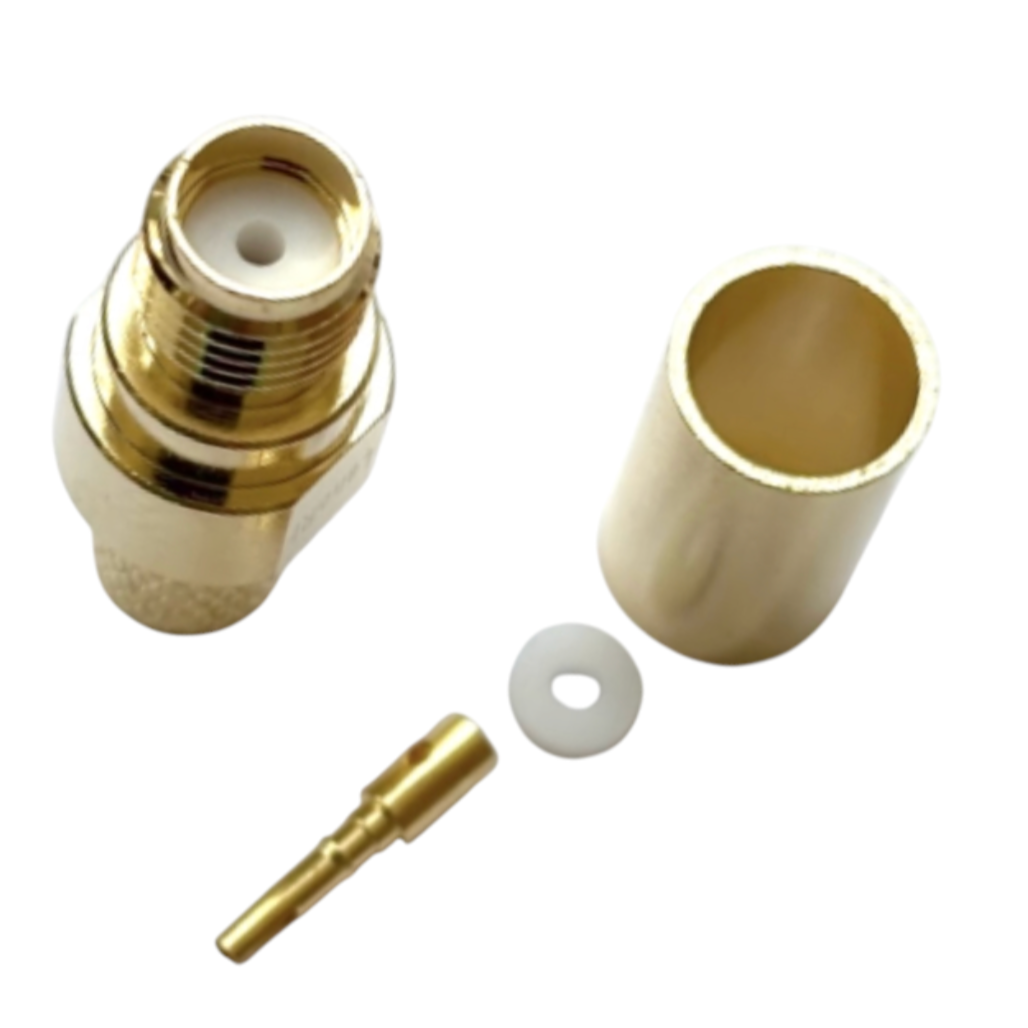

Роз'єм RP-SMA (розетка) female, призначений для кабелів RG-223, RG-142 і RG-400, зроблений із міцним золотим покриттям, що забезпечує стабільний контакт і довгий термін експлуатації. Центральний контакт виготовлений із фосфористої бронзи та покритий золотом для мінімізації втрат і підвищення провідності. Як діелектрика використовується білий PTFE, який гарантує високу ізоляцію і стійкість до підвищених температур. Корпус конектора виготовлений із латуні з позолоченим покриттям, а обтискна гільза — з м'якої міді, також із нанесенням золота.

Центральний пін обладнаний спеціальним виступом, який фіксує його всередині діелектрика та запобігає зміщенню або проходженню через корпус роз'єму. Паяння центрального контакту забезпечує нижчий КСВ, порівнюючи з чистим обтисканням, що важливо для високоякісних застосувань.

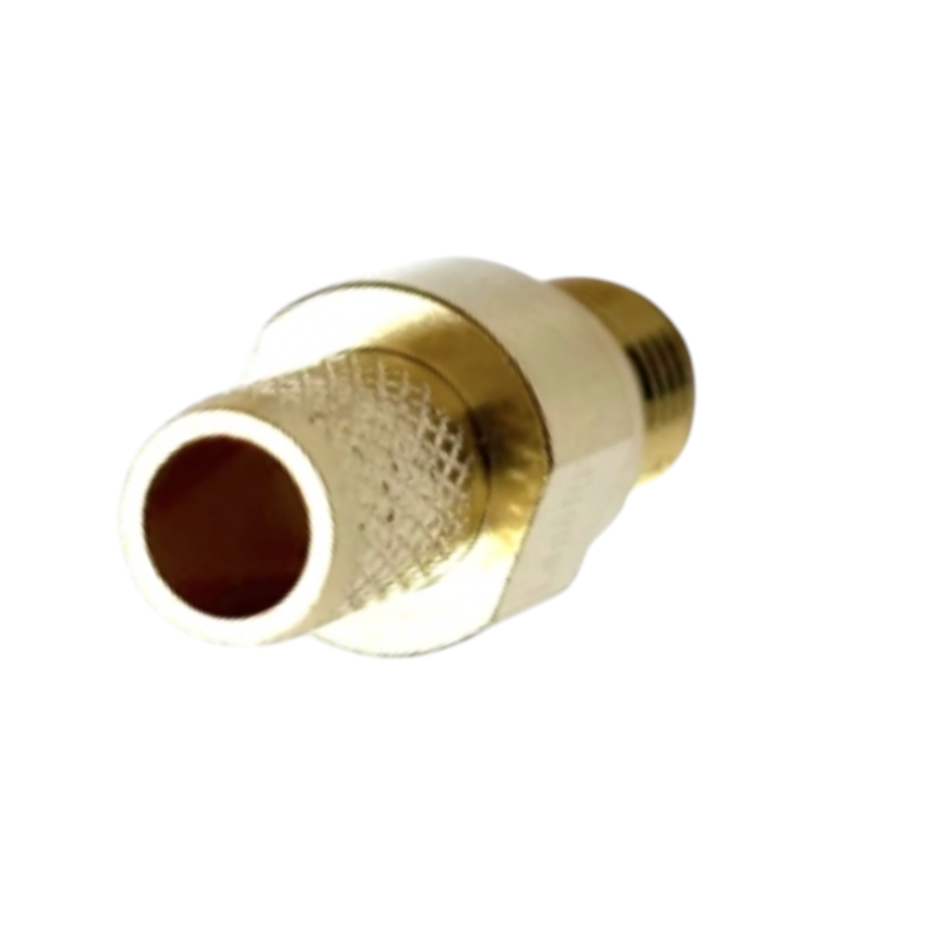

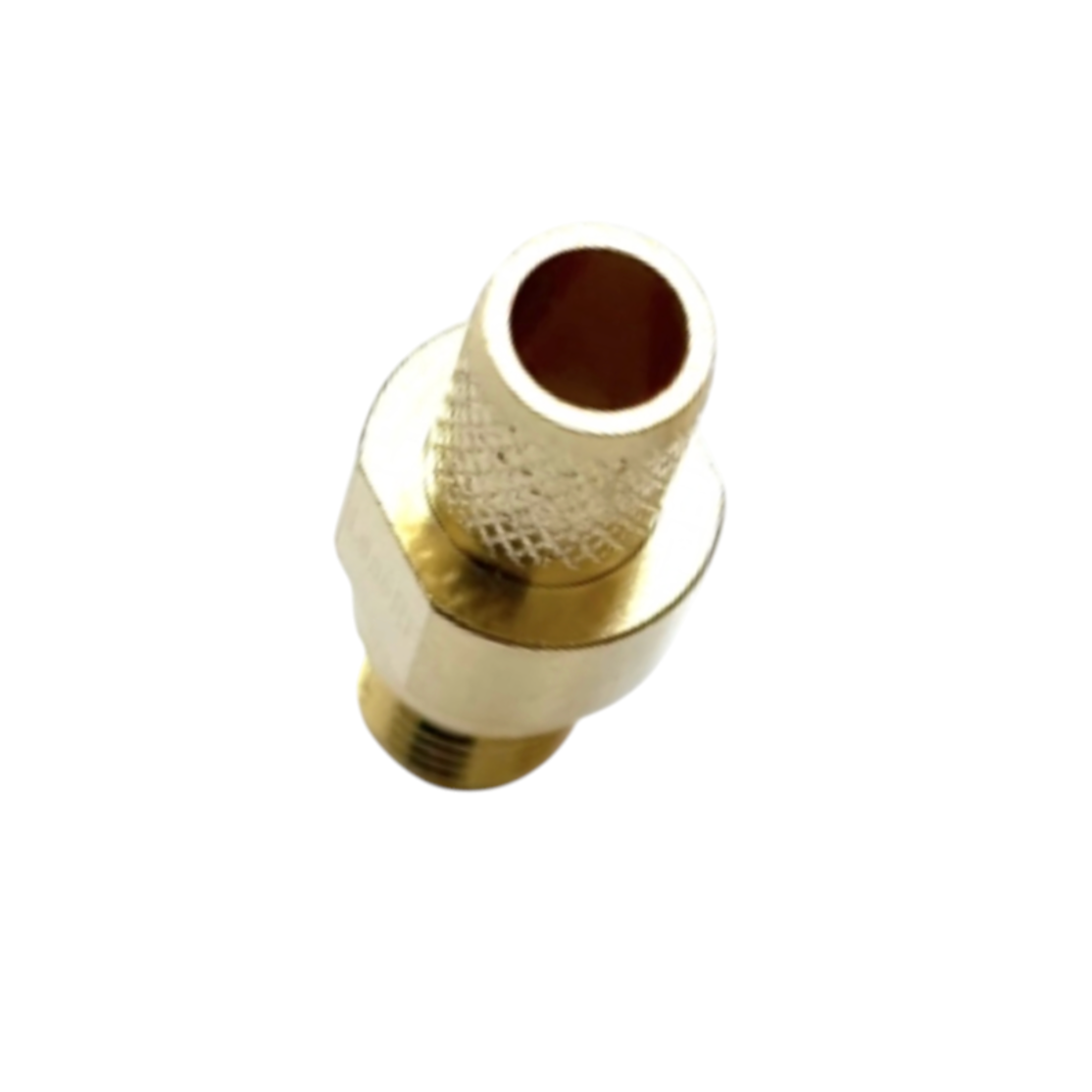

Монтаж роз'єму може виконуватися як пайкою, так і обтискачем: центральна жила обтискається шестигранником 1.4 мм або припаюється через технологічний отвір, зовнішній провідник обтискається шестигранником 5.41 мм (0.213"). Хвостовик корпусу має суцільну насічку завдовжки 6 мм для покращеного утримання кабелю.

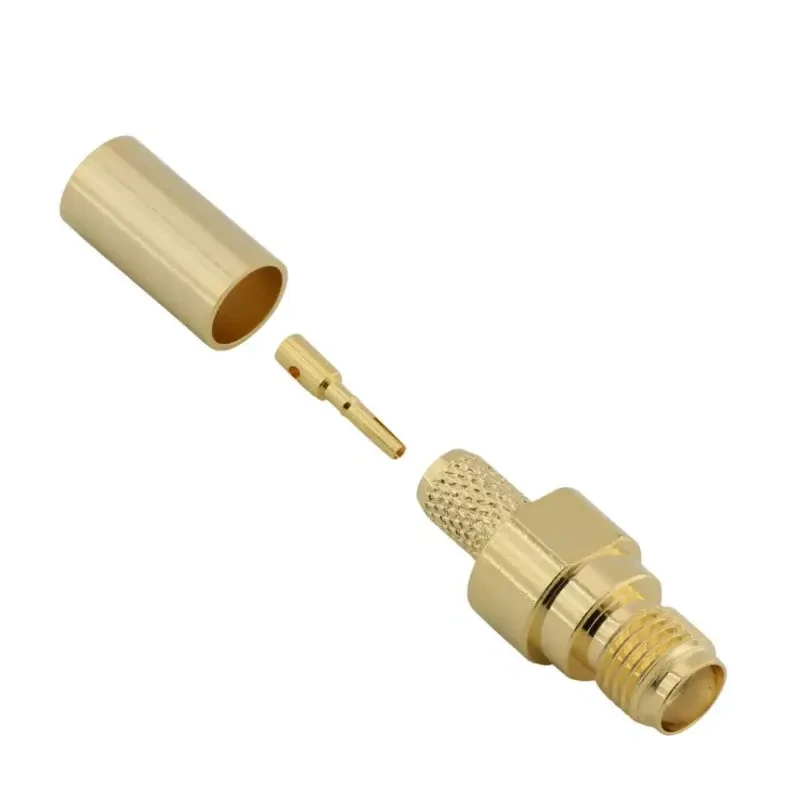

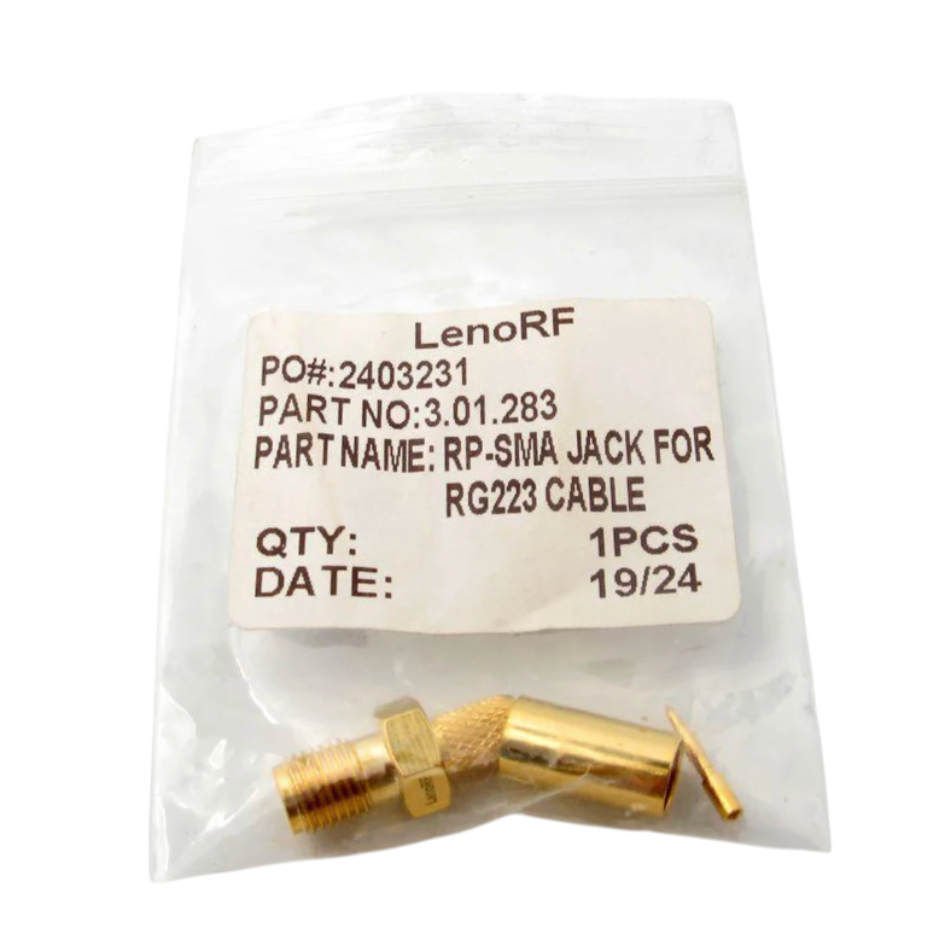

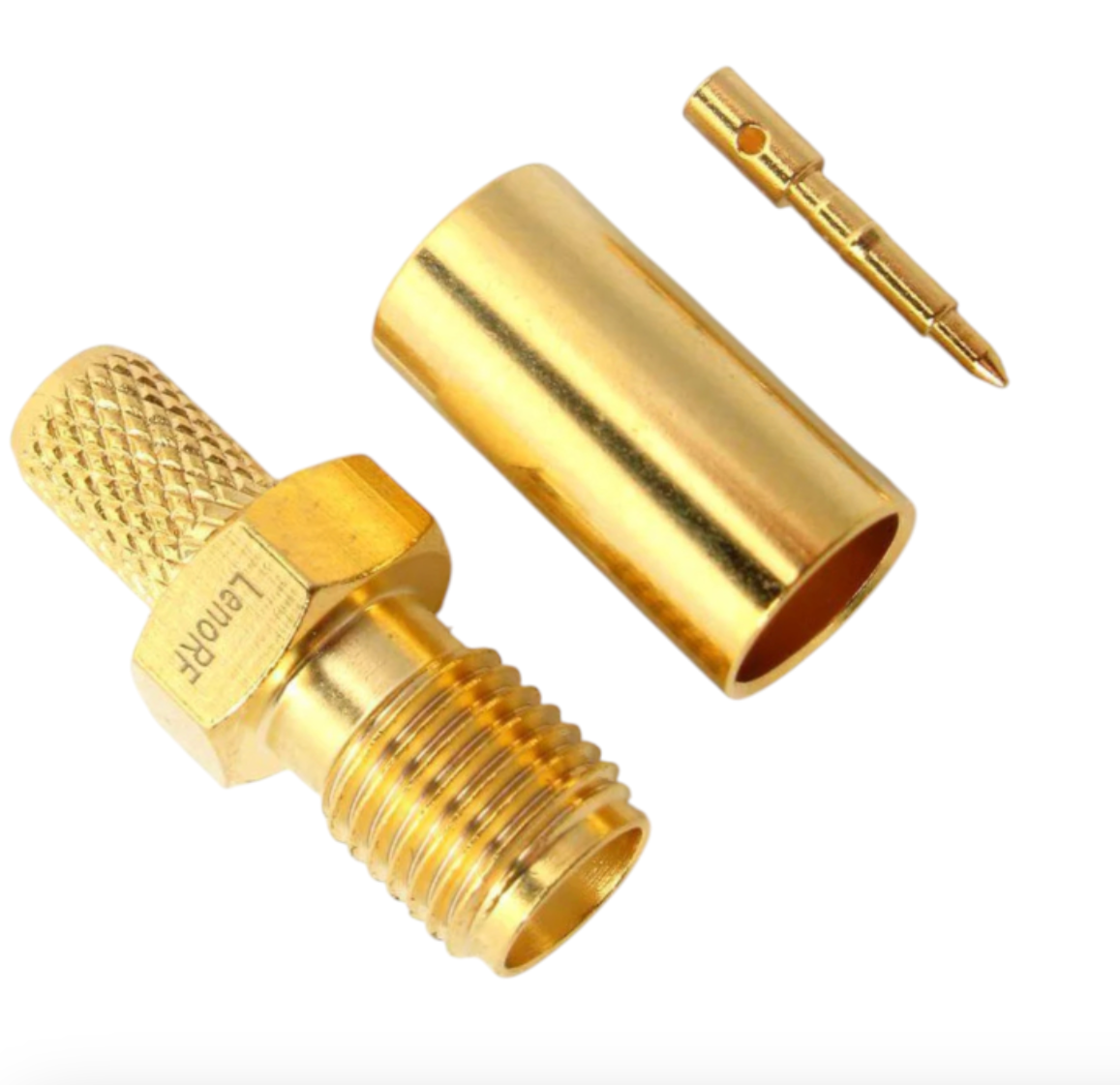

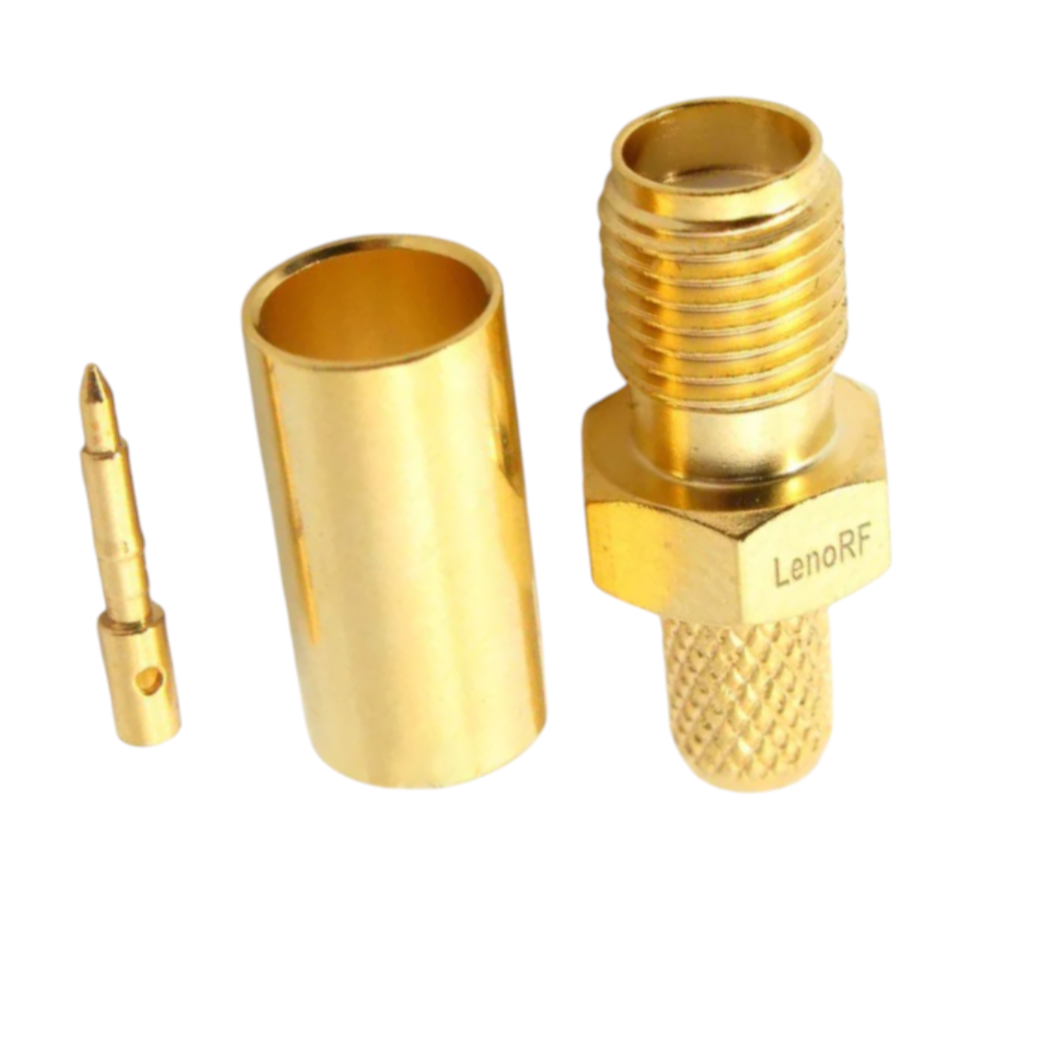

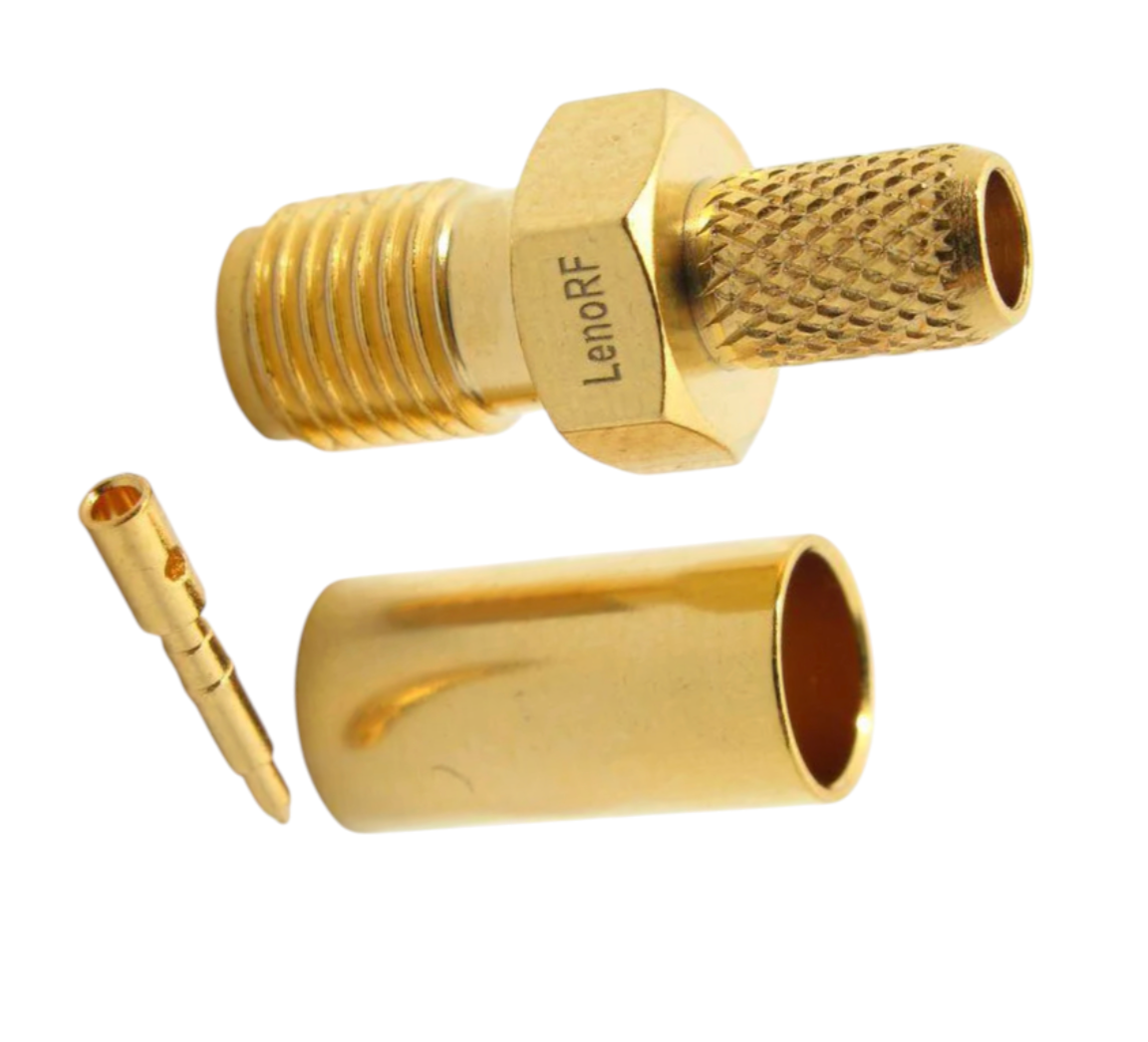

Кожен конектор постачається в індивідуальному пластиковому пакеті та складається з трьох елементів: корпусу, центрального піна та обтискної гільзи. Розмір під ключ — 7.95 мм, для встановлення рекомендується використовувати ріжковий ключ на 8 мм.

Характеристики

• Хвилястий опір: 50 Ом

• Робочий частотний діапазон: рекомендовано 0-3 ГГц (за потреби параметри RL/IL на вищих частотах можна запитувати у виробника)

• КСВ:

— ≤1.15 за 900 МГц

— ≤1.2 за 1800 МГц

— ≤1.3 за 3000 МГц

• Внесені втрати (IL): не більш ніж 0.05 дБ на 900 / 1800 / 3000 МГц

• Діелектрик витримує напругу не менш ніж 1000 В

• Допустима робоча напруга: до 500 В

• Матеріал корпусу: латунь із золотим покриттям

• Покриття контактів: золото

• Тип роз'єму: RP-SMA (female)

• Сумісні кабелі: RG-223, RG-142, RG-400

• Вага: 0.001–0.009 кг

• Гарантія: 12 місяців

• Одиниця продажу: шт., мінімальний відпуск — 1 штука
