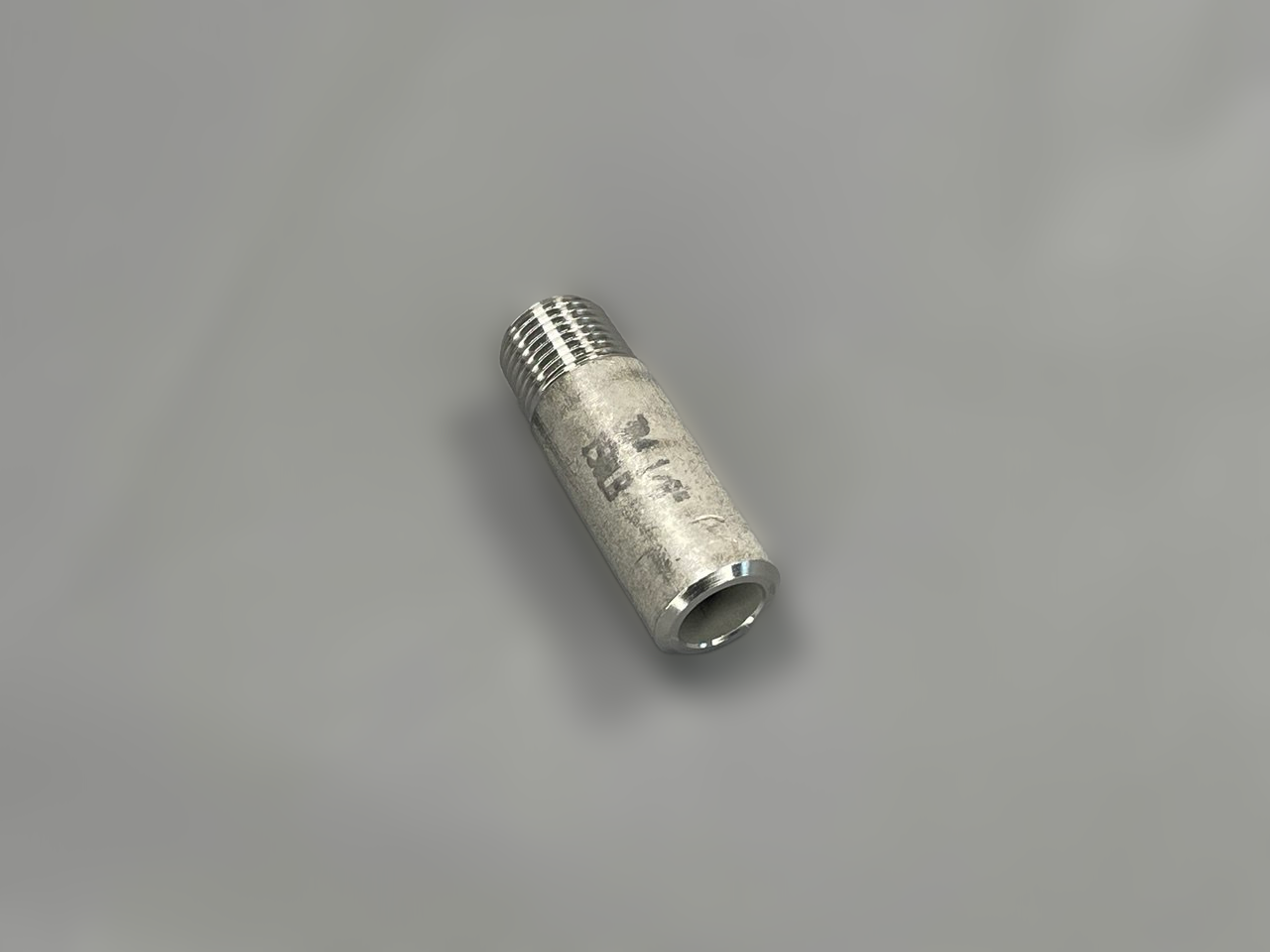

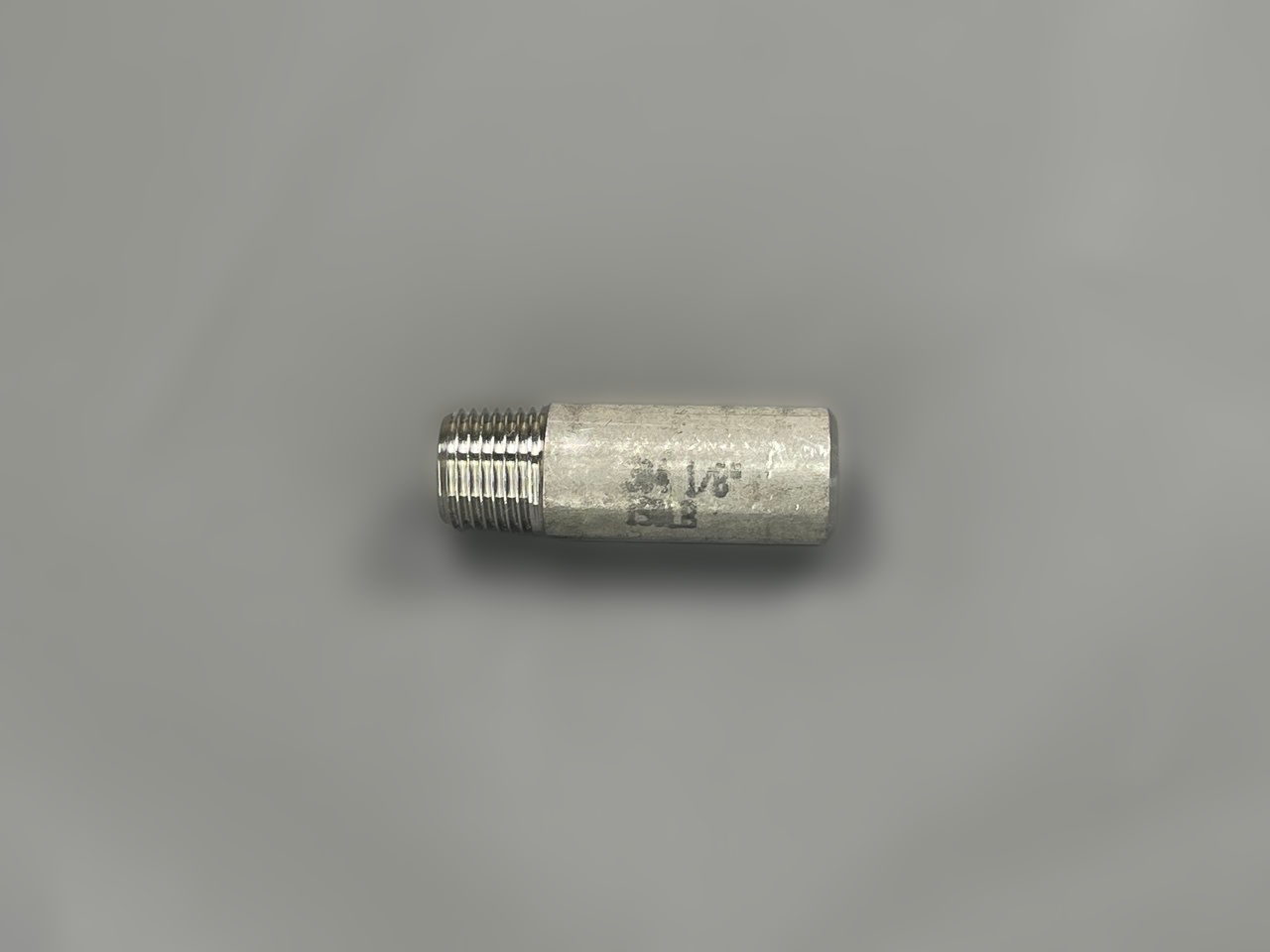

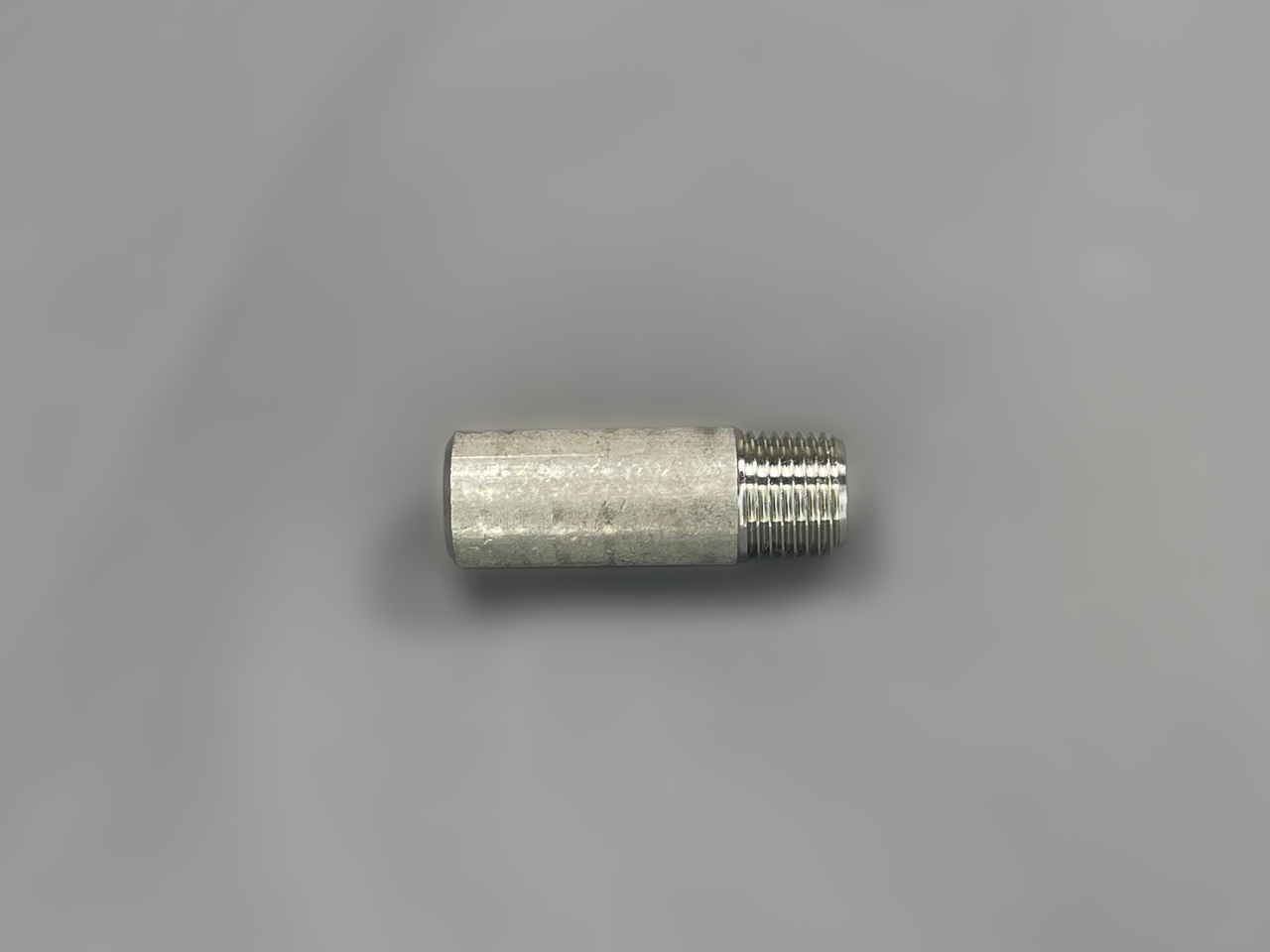

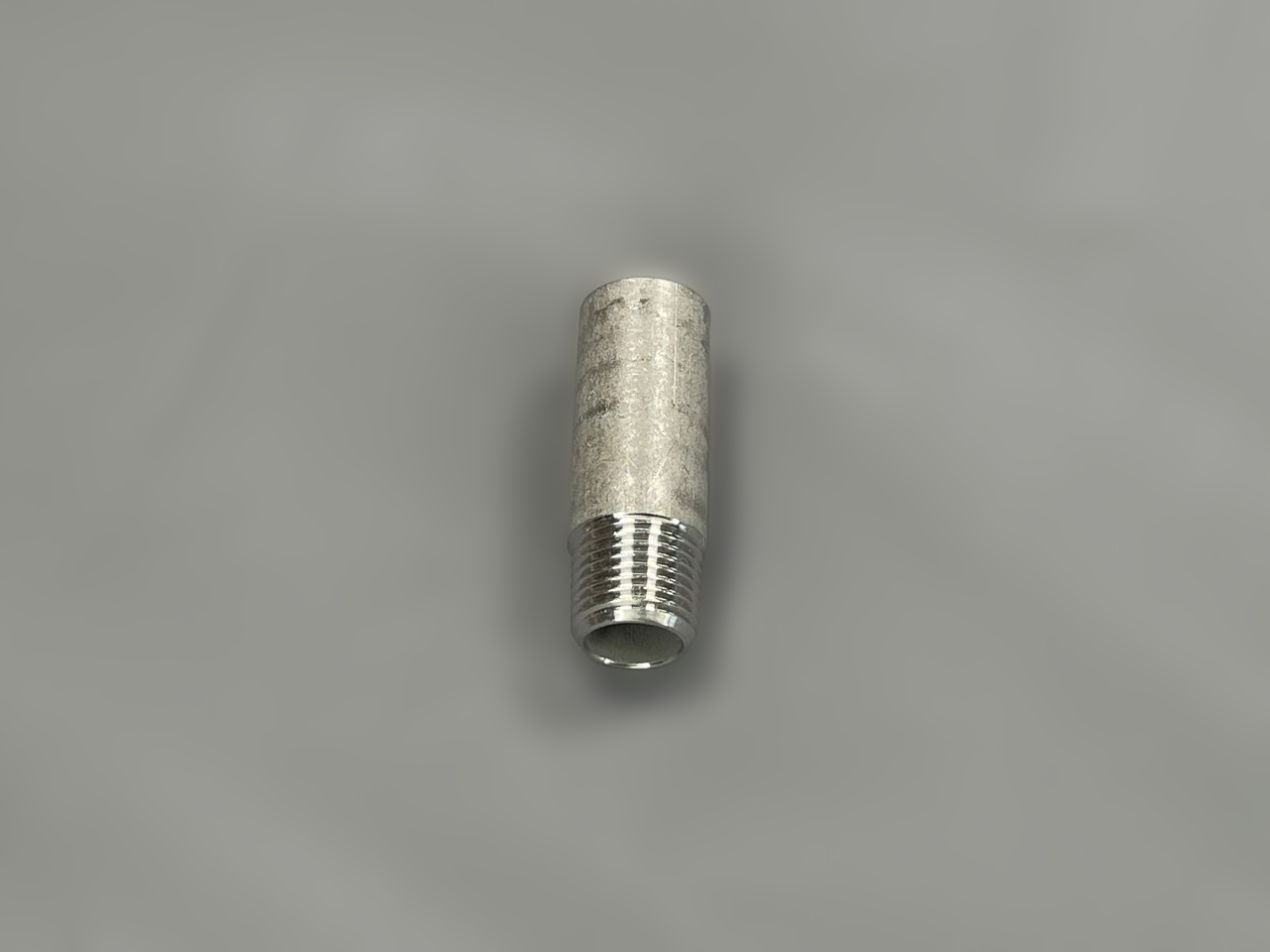

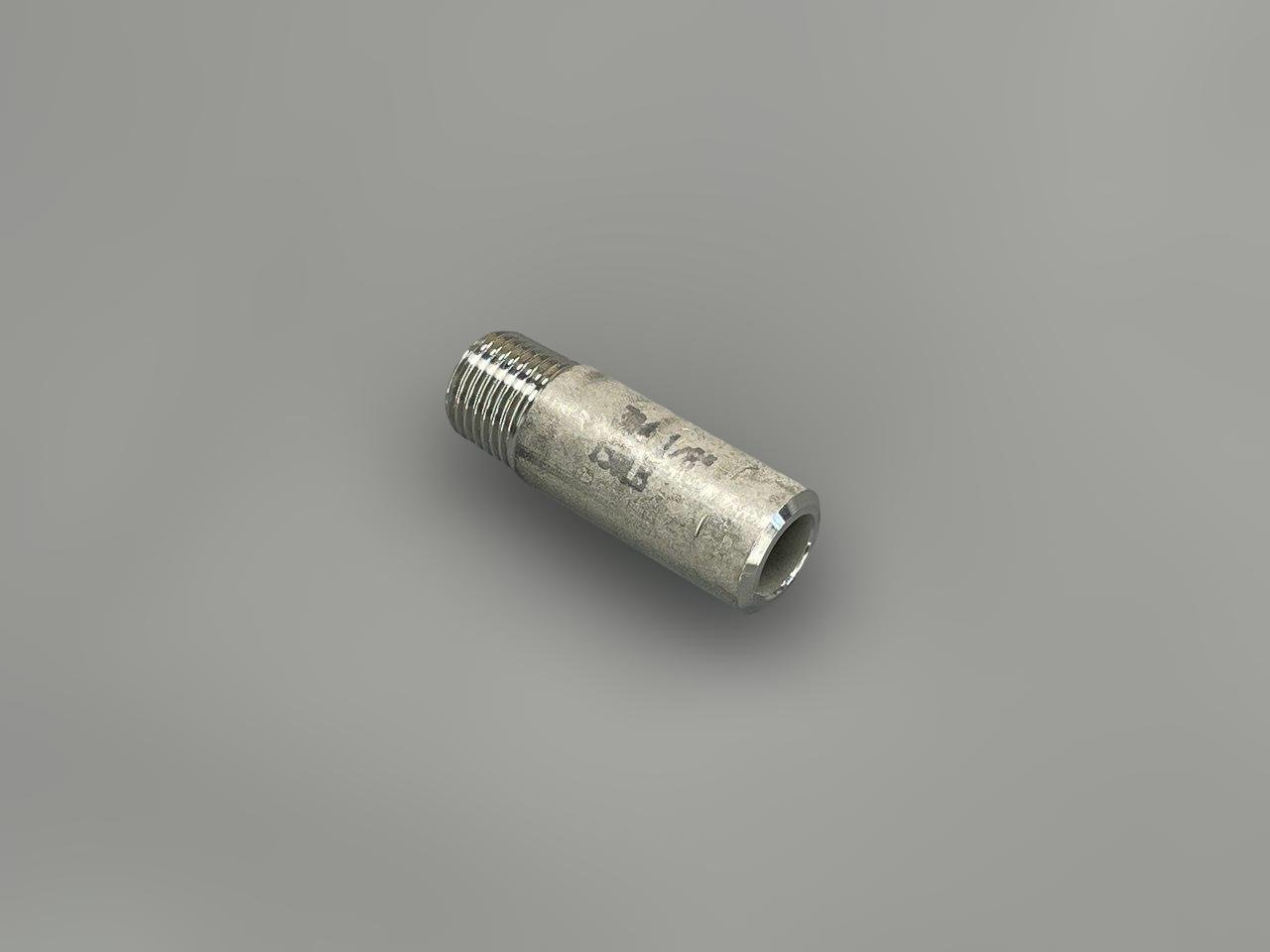

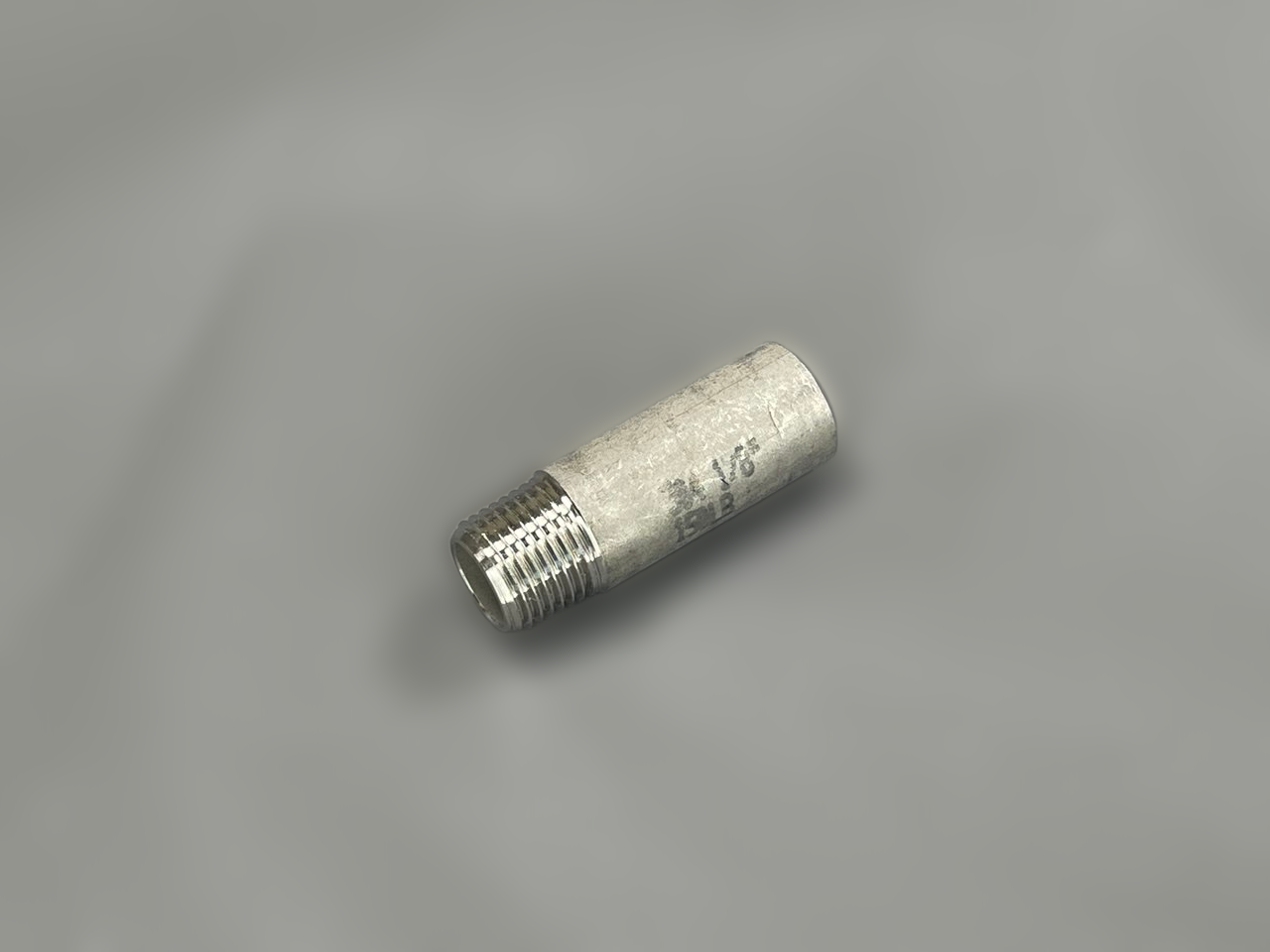

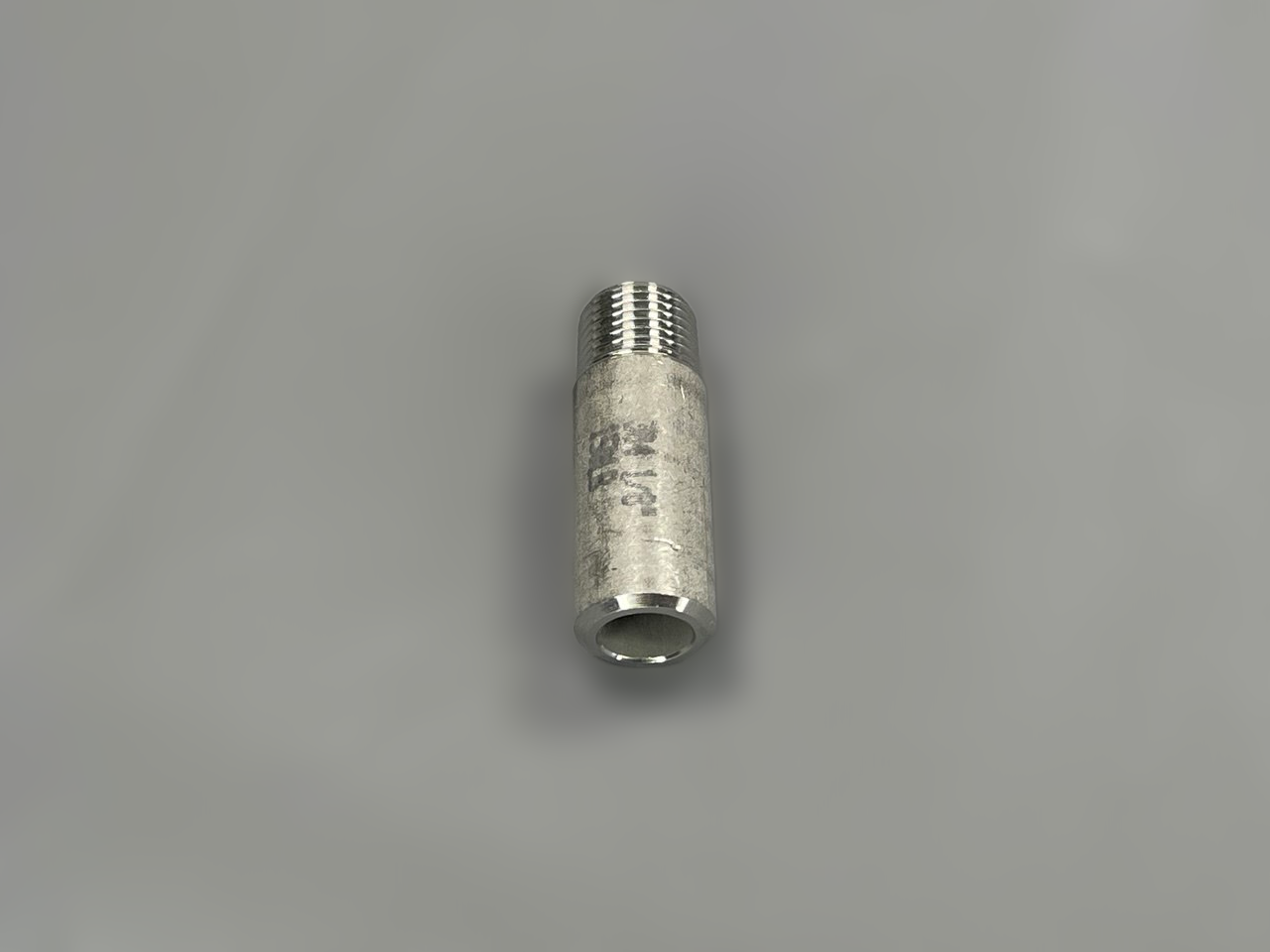

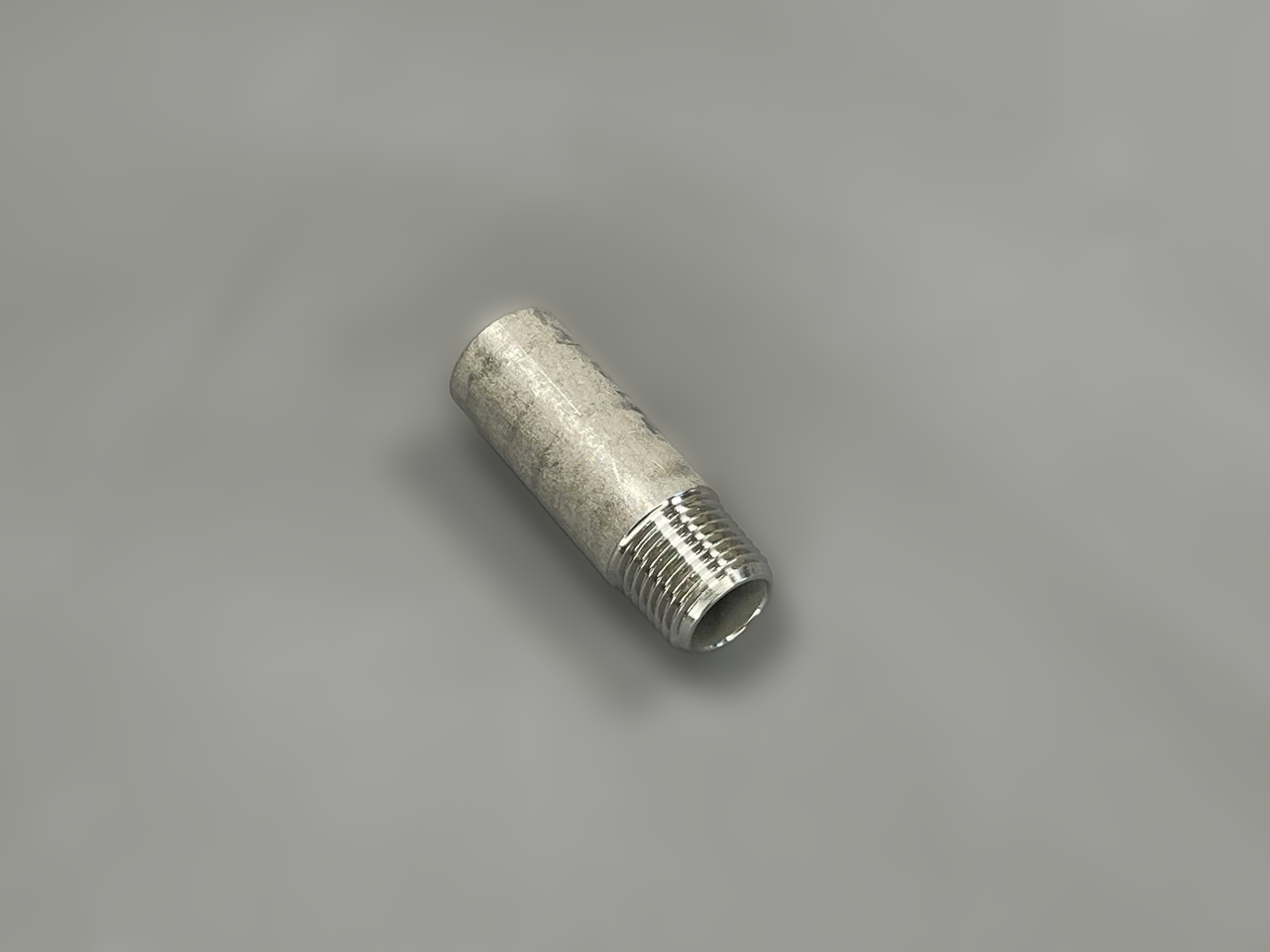

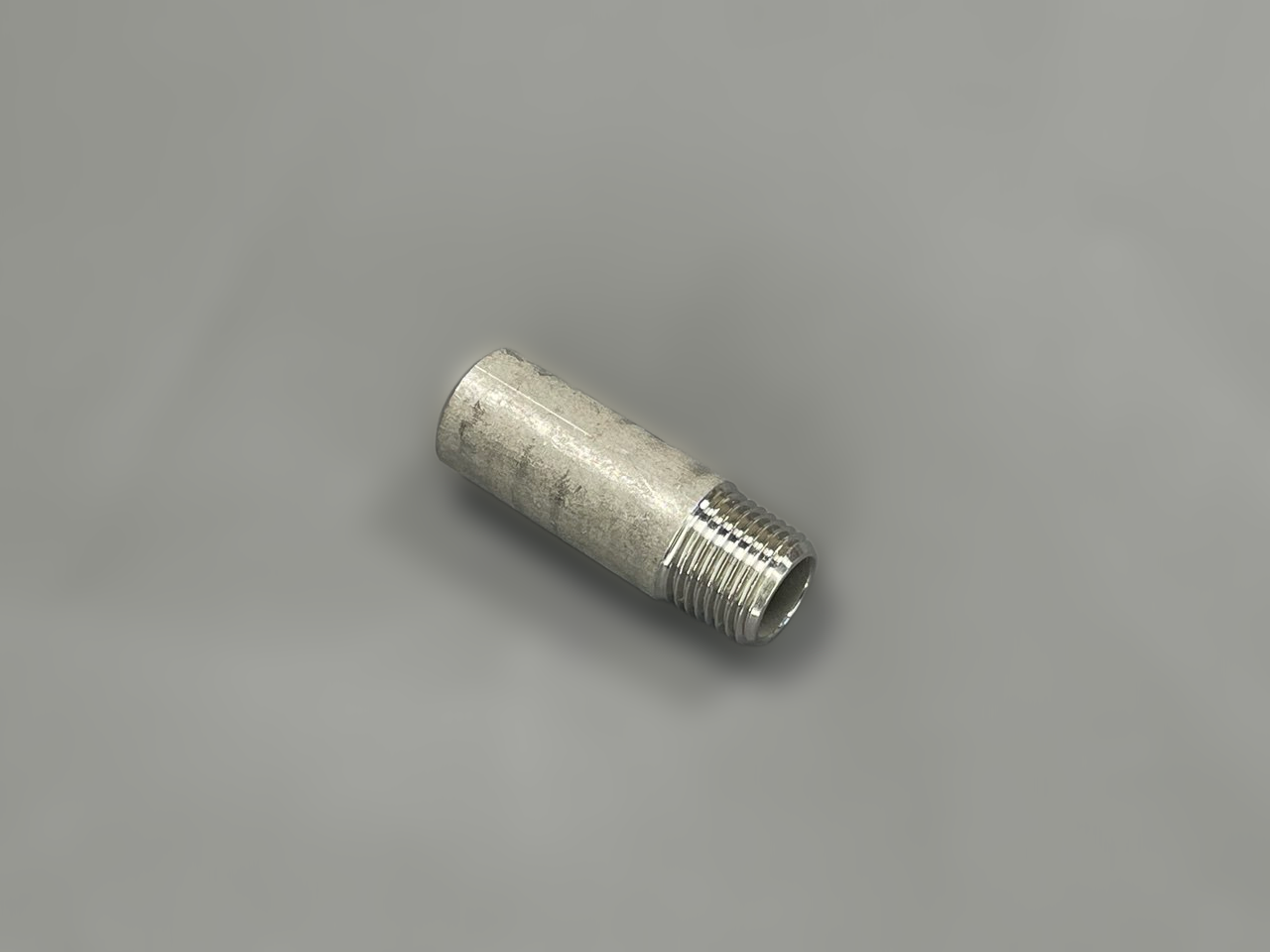

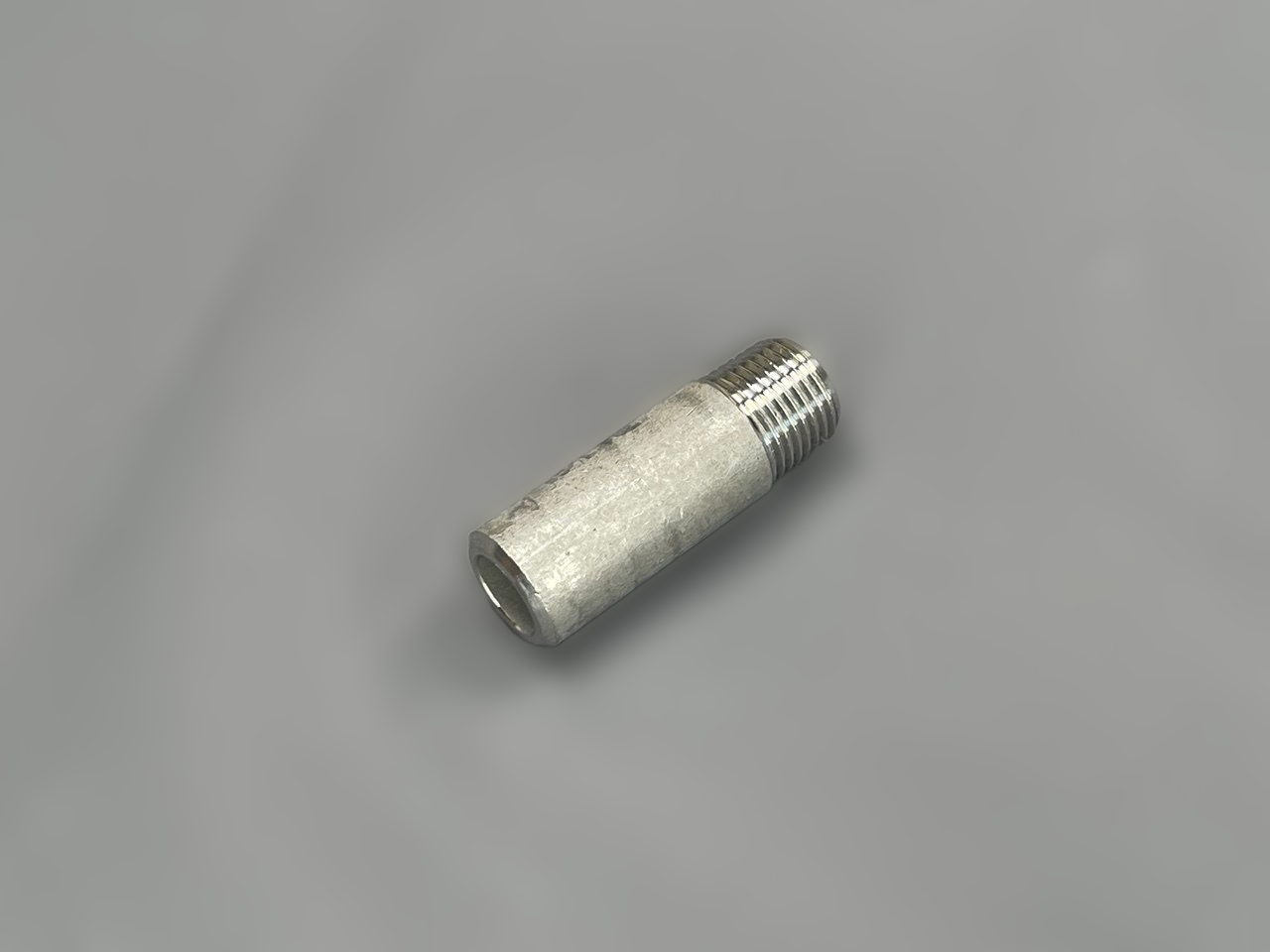

Різьба приварна коротка DN6 AISI304 BSPP Class-50 DIN 2982 н/ж сталь ніпель приварний 1/8" (29203006)

Різьба приварна коротка Ду 6 (1/8") з нержавіючої сталі AISI 304 - це з'єднувальний фітинг, призначений для створення переходу з приварного з'єднання на різьбове в трубопровідних системах. Виготовляється з корозійностійкої аустенітної нержавіючої сталі марки AISI 304.

Технічні характеристики Номінальний діаметр (DN): DN6 або 6 мм, що відповідає 1/8 дюйма. Номінальний тиск (Class): Class 150, що еквівалентно тиску до PN20 (20 бар). Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 1.4301, 08Х18Н10). Тип з'єднання: Комбіноване – один кінець під приварку, другий кінець – зовнішня трубна різьба. Стандарт різьби: BSPP (G) – трубна циліндрична різьба. Стандарт виготовлення: DIN 2982. Робоча температура: Від -60°C до +300°C, залежно від тиску та робочого середовища. Синоніми та альтернативні назви

• Ніпель приварний: Поширена технічна назва, що точно описує функціонал – з'єднання труби з різьбовим елементом.
• Напівзгін: Технічний термін, що позначає короткий відрізок труби з різьбою на одному кінці.
• Привариш: Професійний сленг, який прямо вказує на спосіб монтажу – приварювання до труби.
• Коротиш: Сленгова назва, яка підкреслює малу довжину фітинга, що зручно для монтажу в обмеженому просторі.
• Штуцер під приварку: Технічна назва, що часто використовується для фітингів, призначених для приєднання гнучких шлангів або іншого обладнання.
• Кінцевик приварний: Сленгова назва, що вказує на використання фітинга для завершення або переходу на інший тип з'єднання на кінці трубопроводу.

Переваги приварної різьби Надійне герметичне з'єднання: Зварний шов забезпечує максимальну міцність і герметичність, виключаючи протікання на одній зі сторін фітинга. Універсальність переходу: Дозволяє легко та ефективно з'єднувати зварні ділянки трубопроводу з різьбовою арматурою (кранами, клапанами, фільтрами). Компактні розміри: Коротка конструкція ("коротиш") економить місце та спрощує проектування складних трубопровідних вузлів. Висока механічна міцність: Цільна конструкція з нержавіючої сталі AISI 304 витримує значні механічні навантаження та вібрації. Простота монтажу: Вимагає стандартних зварювальних робіт з одного боку та використання ущільнювальних матеріалів для різьби з іншого. Довговічність: Відсутність розбірних елементів на зварній стороні підвищує загальну надійність вузла та термін його служби. Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Значно знижує корозійну стійкість. Така різьба швидко вкриється іржею у вологому середовищі та непридатна для харчової чи хімічної промисловості.
• Зменшення товщини стінки: Призводить до зниження механічної міцності та максимально допустимого тиску. Фітинг стає вразливим до гідравлічних ударів.
• Неякісна обробка поверхні під зварювання: Наявність задирок, нерівностей або масляних плям ускладнює створення якісного зварного шва, що може призвести до протікання.
• Порушення геометрії різьби: Невідповідність стандарту BSPP може призвести до неможливості створити герметичне з'єднання або до зриву різьби при затягуванні.

Монтаж та експлуатація Рекомендації щодо монтажу: Підготовка: Перед зварюванням торці труби та фітинга необхідно очистити від бруду, мастила та вологи. Зварювання: Виконувати зварювання має кваліфікований фахівець з використанням відповідних електродів або присадного дроту для нержавіючої сталі. Ущільнення різьби: Для герметизації різьбового з'єднання BSPP використовуйте ФУМ-стрічку, анаеробний герметик або сантехнічний льон. Затягування: Затягуйте різьбове з'єднання з помірним зусиллям, щоб не пошкодити різьбу. Пасивація шва: Після зварювання рекомендується обробити зварний шов для відновлення його корозійної стійкості. Рекомендації щодо експлуатації:

• Сумісність середовища: Переконайтесь, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Температурний режим: Не перевищуйте максимально допустиму робочу температуру для збереження характеристик міцності.
• Періодичний огляд: Регулярно перевіряйте різьбове з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження Нероз'ємність з'єднання: Зварний шов неможливо розібрати для ревізії чи ремонту без механічного зрізання фітинга. Вимоги до кваліфікації зварника: Якість і надійність усього вузла безпосередньо залежать від професіоналізму фахівця, який виконує зварювальні роботи. Ризик міжкристалітної корозії: Виникає в зоні термічного впливу зварювання, якщо не була проведена подальша обробка шва. Не підходить для агресивних середовищ: Сталь AISI 304 має обмеження щодо застосування в середовищах з високим вмістом хлоридів, сірчаної та соляної кислот. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі або інших металів у вологому середовищі може виникнути прискорена корозія. Галузі застосування

• Промислові трубопроводи: Створення точок підключення контрольно-вимірювальних приладів, манометрів, датчиків.
• Системи водопостачання та опалення: Монтаж запірної та регулювальної арматури.
• Харчова промисловість: Обв'язка ємностей, насосів та іншого обладнання.
• Хімічна та фармацевтична промисловість: У лініях транспортування неагресивних рідин та газів.
• Пневматичні та гідравлічні системи: Підключення шлангів та виконавчих механізмів.
• Машинобудування та виробництво обладнання: Інтеграція в гідравлічні контури верстатів та агрегатів.

Переваги нержавіючої сталі Висока корозійна стійкість: Нержавіюча сталь не іржавіє при контакті з водою, парою та багатьма хімічними реагентами. Довговічність та надійність: Матеріал стійкий до зносу, що забезпечує тривалий термін служби виробів. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, де могли б накопичуватися бактерії, що є критично важливим для харчової та фармацевтичної галузей. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих. Міцність при високому тиску: Здатна витримувати значні внутрішні та зовнішні навантаження. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації. Добра зварюваність та оброблюваність: Матеріал легко піддається зварюванню, різанню та іншій механічній обробці.
