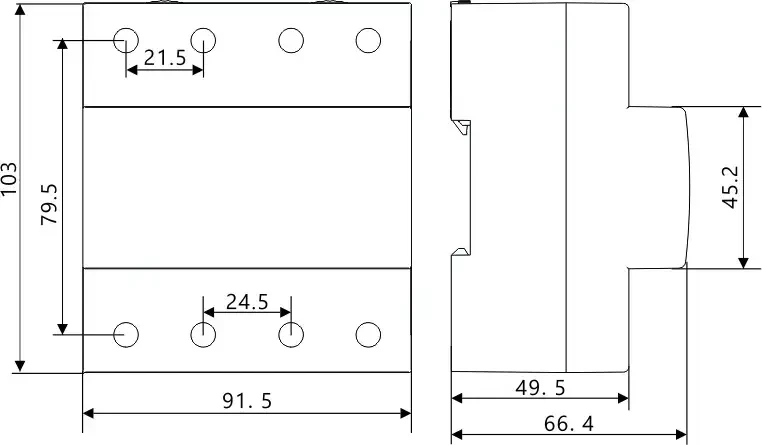

Реле трифазне реле контролю напруги та струму 100A AVR-100TF Samwha

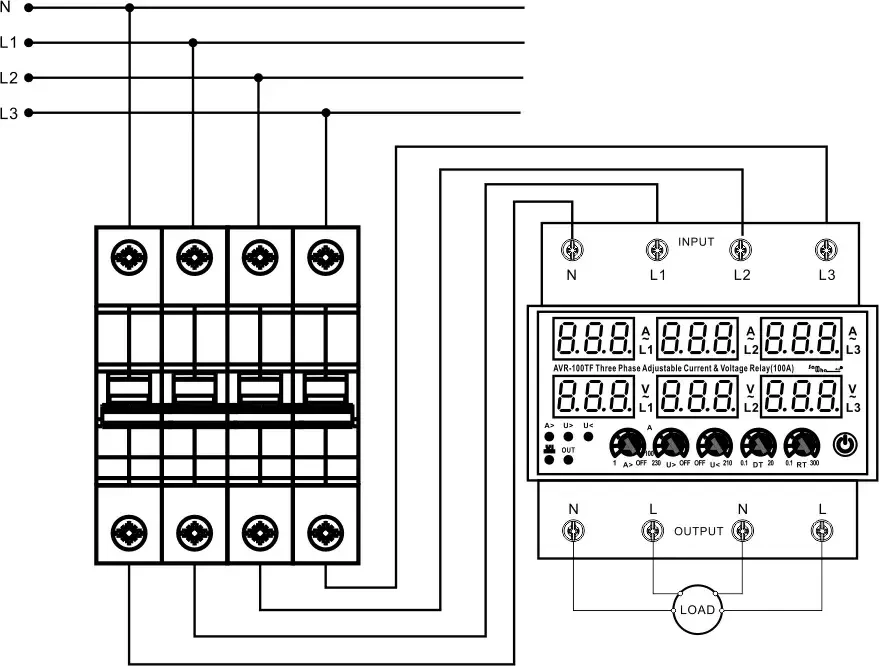

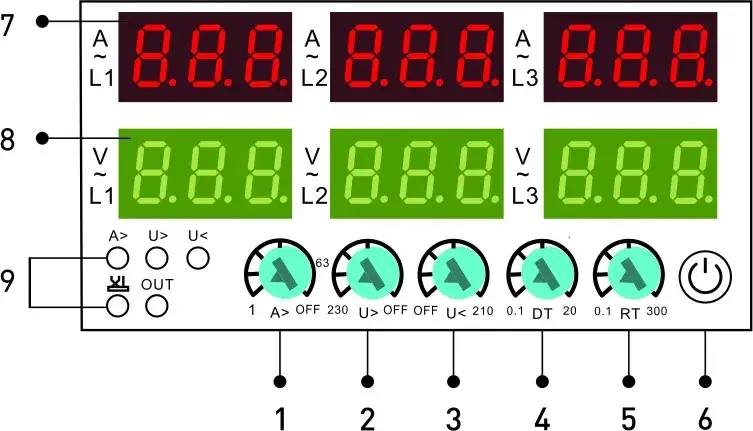

Опис Трифазний багатофункціональний захисний пристрій 100A Samwha, AVR-100T Реле захисту струму та напруги AVR призначене для захисту пристроїв з чутливими значеннями робочого напруги та струму від помилок при перевантаженні напруги. Застосування та експлуатація пристрою Підключайте пристрій відповідно до типу підключення. В іншому випадку, пристрій може бути пошкоджений. Встановіть параметри перевантаження за током, високим напругою, низьким напругою та параметри пристрою відповідно до значення струму та напруги використовуваного навантаження. Умови несправності за струмом: Якщо значення струму менше встановленого (якщо пристрій не перебуває в стані несправності), а значення струму збільшується і перевищує установлене значення, пристрій очікує на встановлену годину очікування несправності, потім пристрій відключає живлення реле, загоряється індикатор несправності, а значення перевантаження, яке відображається на індикаторі струму, блимає протягом усієї години несправності. Умови несправності по напругі: коли значення мережного (вхідного) напруги знаходиться між значенням високого напруги та значенням низького напруги (коли пристрій не знаходиться в стані помилки), значення мережного (вхідного) напруги піднімається вище встановленого значення високого напруги або опускається нижче встановленого значення низького напруги ; пристрій очікує встановлену годину очікування помилки, потім пристрій відключає живлення реле, загоряється індикатор помилки, а значення напруги мережі, що відображається на дисплеї напруги, блимає протягом усього періоду несправності. блимає протягом усього періоду несправності. Вихід із несправності току: Після усунення несправності току навантаження двічі натисніть кнопку ON/OFF для ручного скидання або вимкнення живлення. Примітка: Ручне скидання призначене для запобігання пошкодженню вторинної системи, якщо система автоматично скидається без усунення перевантаження струмом або короткого замикання. Ошибка втрати напруги: Коли напруга в мережі (на вході) повертається в нормальний стан/перебуває між встановленими значеннями високого та низького напруги, пристрій очікує встановлену годину очікування скидання, потім подає живлення на реле, світлодіод помилки гасне, а світлодіод виходу загоряється . AVR-XXTF може поставлятися з функцією чергування фаз. При зміні чергування фаз вихід блокується та загоряється світлодіод "Діапазон фаз" (X1). Дисплей та кнопки 1 - Ручка налаштування навантаження по току 2 - Ручка установки високої напруги 3 - Ручка налаштування низької напруги 4 - Ручка встановлення часу затримки 5 - Ручка установки часу скидання 6 - Кнопка ручного увімкнення/вимкнення: У цьому стані на екрані відображається напис " Off", і пристрій не може бути автоматично перезавантажено. Повторне натискання кнопки повертає прилад у робочий стан (у приміщенні відсутні несправності). 7 - Поточний дисплей Група дисплеїв 1: У нормальному режимі роботи відображається поточне значення, а за відсутності несправності екран завжди світиться. У разі несправності (перевантаження по току) дисплей мигає. При програмуванні на дисплеї відображаються значення відповідної програми (перевантаження струму, висока/низька напруга, година затримки, значення налаштування часу скидання). 8 - Індикація напруги Дисплей групи 2: У нормальному режимі роботи тут відображається значення вхідного напруги, і за відсутності помилок екран завжди світиться. При виникненні помилки (надто високе або надто низьке напруга) дисплей мигає. 9 - Світлодіодні індикатори: A>: світиться при перевантаженні по току. V>: спалахує при виникненні помилки високої напруги. V<: спалахує при виникненні помилки низького напруги. X1: спалахує при виникненні помилки чергування фаз. (Ця функція є тільки у AVR-XXTF). 0ut:Спалахує, коли пристрій починає видавати сигнали. Операція Приклад: Встановіть значення низького напруги (U<) рівним 160 В, значення високого напруги (U>) дорівнює 260 В, година затримки (DT) дорівнює 5 с і година скидання (RT) дорівнює 10 с. Пристрій підключається відповідно до типу з'єднання. Підключіть пристрій відповідно до типу підключення. Якщо напруга від L1, L2, L3 до N нижче 160, L1, L2, L3 відключають виходи через 5 секунд після встановлення DT. Коли напруга від L1, L2, L3 до N повертається в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення RT. Якщо напруга від L1, L2 та L3 до N перевищує 260, то через 5 секунд після встановлення DT виходи L1, L2 та L3 вимикаються. Коли напруги від L1, L2, L3 до N повертаються в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення RT. При неправильному чергуванні фаз тип ※AVR-XXTF' не працює. Робоча напруга (Un) 3x380V + нейтральний Частота 50/60 Гц Робоча потужність <6 ВА Робоча температура -20 °C ..... + 55 °C Набір перевантаження струмом (A>) 100А Комплект високої напруги (U>) 230 - 300V + вимкнено Комплект низької пружності (U<) 110 - 210V + вимкнено Запобіжник низької напруги (U <) 115V (фіксований) Година затримки 0,1-20 сек. Час скидання 0,1-300 сек. Дисплей 3x6-значний світлодіодний дисплей 5 світлодіодів або 4 світлодіоди (AVR-XXT) Точність вимірювання ± 1% Тип з'єднання Термінальне з'єднання Робоча висота <2000 метрів Характеристики Тип Особливості Номінальна напруга, В Тип пружні Тип монтажу Din
