Реле контролю напруги та фаз Новатек-Електро РНПП-311.1 трифазне 5A (NTRNP3111)

Даний товар не підлягає довготривалому гарантійному обслуговуванню. У випадках несправності, ви можете обміняти або повернути товар протягом 14 днів після отримання.

Трифзане реле напруг і контролю фаз РНПП-311.1, NTRNP3111

Реле напруги РНПП-311.1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• недопустимих коливань напруги в мережі з тривалістю не менше 0,02 с;
• порушення амплітудної симетрії напруги мережі (перекосу фаз);
• обриву, порушення послідовності та злипання фаз.

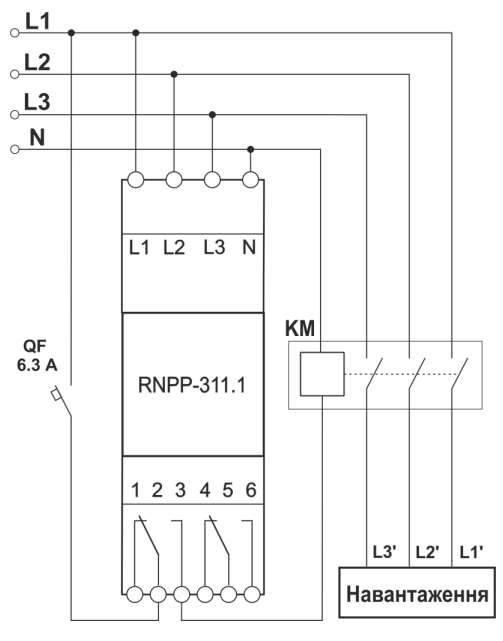

РНПП-311.1 вимірює діючі значення фазних (лінійних) напруг і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження. Індикує аварію напруги і стан реле навантаження (увімкнено/вимкнено). Реле постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%. Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані Користувачем.

РНПП-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на 10% від номінальної.

Виріб може знаходитися в наступних станах:

• нормальної роботи;
• аварії за напругою;
• витримки часу АПВ.

Стан Нормальна робота:
– напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу;
– скінчився час АПВ; – обладнання, що захищається, підключене до мережі;
– індикатор «ALARM» не горить;
– горять індикатори «LINE».

Стан Аварія за напругою:
– напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках;
– обладнання, що захищається, відключене від мережі, горить індикатор «ALARM»;
– у разі обриву фази відповідний індикатор «LINE» не горить.

Стан Витримка часу АПВ: відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії.

ПеревагиПросте налаштування; Підключення через пускач Компактний розмір Перекидний контактСфера застосування: Для контролю фазових та лінійних напруг в трифазній мережі; Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги; Ідеально підходить для захисту холодильних та вентиляційних установок. Основні можливості

• Контроль дозволеного рівня діючого значення фазової/лінійної напруги;
• Контроль правильного чергування фаз та відсутності їх злипання;
• Контроль повнофазності та симетричності мережевої напруги;
• Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем;
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання;
• Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
