Реле контролю напруги та фаз Новатек-Електро РНПП-301 трифазне 5A (NTRNP3010)

Даний товар не підлягає довготривалому гарантійному обслуговуванню. У випадках несправності, ви можете обміняти або повернути товар протягом 14 днів після отримання.

Трифазне реле напруги і контролю фаз РНПП-301, NTRNP3010

Реле напруги РНПП-301 призначено для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимих порогів;
• порушення послідовності і злипання фаз;
• порушення полнофазності і симетричності мережевої напруги.

Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.

Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).

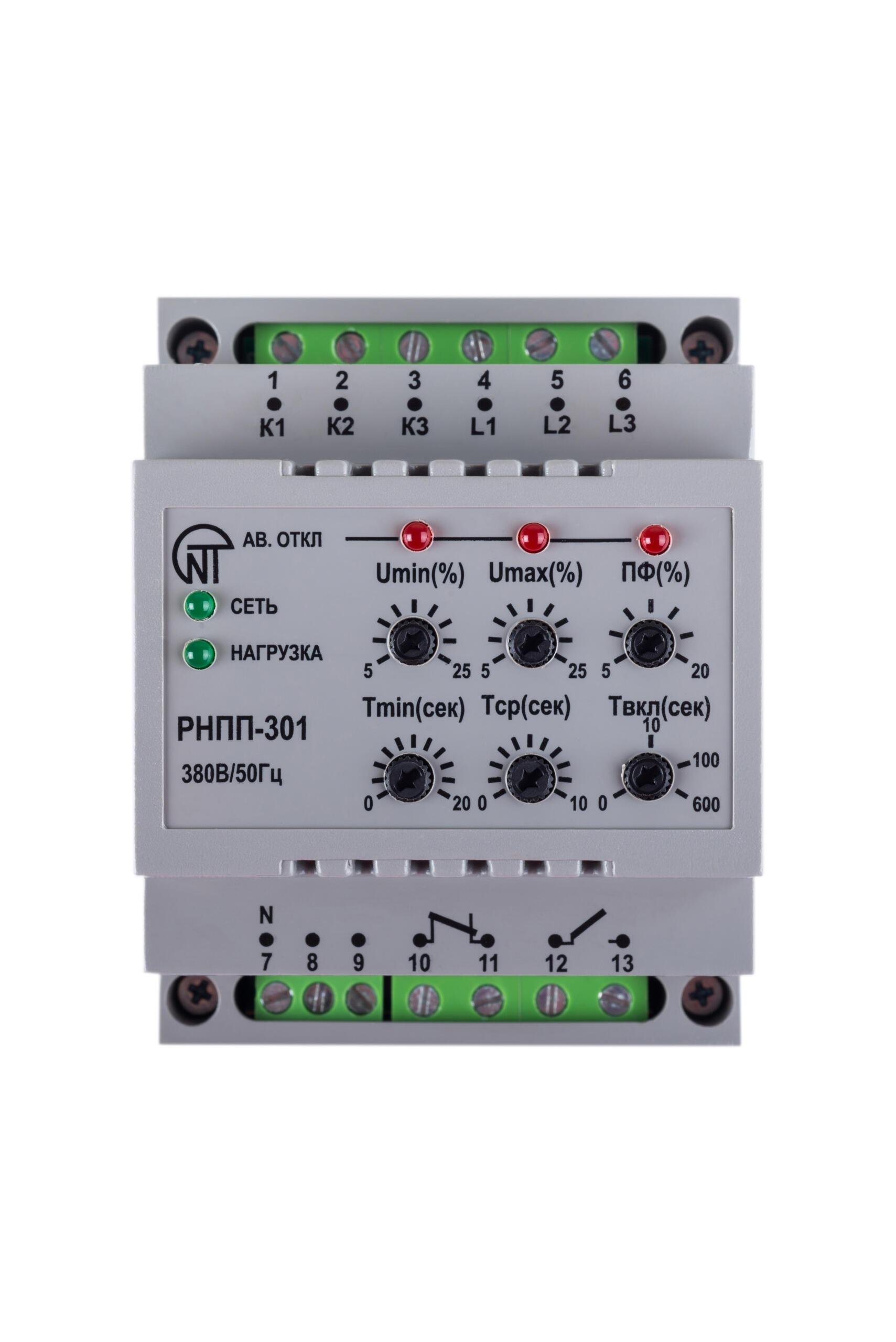

Світлодіоди на лицьовій панелі реле показують:

• наявність напруги в мережі;
• стан навантаження (включено або відключено);
• вид аварії, що сталася.

Шість регулювальних потенціометрів, винесених на лицьову панель, дозволяють користувачеві встановити:

• поріг спрацьовування по максимально допустимому значенню напруги;
• поріг спрацьовування по мінімально допустимому значенню напруги;
• поріг допустимого значення перекосу фаз;
• час спрацьовування відключення навантаження при аварійному зниженні напруги;
• час працьовування відключення навантаження при інших видах аварії мережі;
• затримку часу включення навантаження після відновлення параметрів мережі.

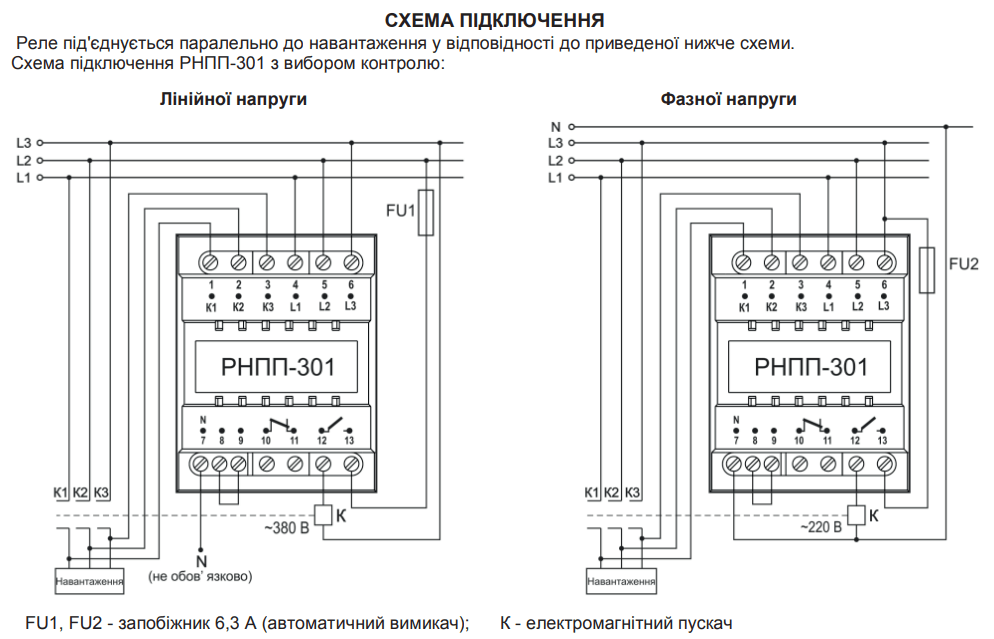

Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).

Переваги: Підключення через пускач; Контроль стану силових контактів пускача до та після увімкнення навантаження; Просте налаштування; Розширені налаштування параметрів спрацювання, включаючи роздільне регулювання Umin та Umax. Сфера застосування: Для контролю фазових та лінійних напруг в трифазній мережі; Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги. Основні можливості

• Контроль дозволеного рівня діючого значення фазової/лінійної напруги;
• Контроль правильного чергування фаз та відсутності їх злипання;
• Контроль повнофазності та симетричності мережевої напруги;
• Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Тср), що заданий користувачем;
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів
• напруги із часом автоматичного повторного вмикання (Твкл);
• Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача.
