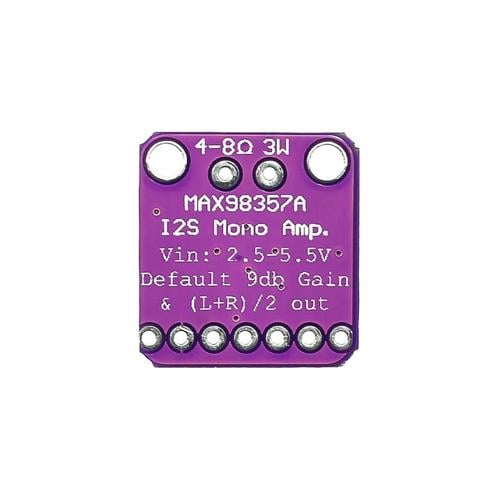

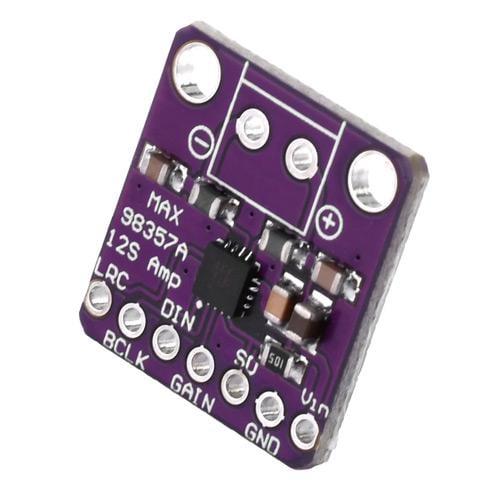

Підсилювач потужності 3 Вт клас D з інтерфейсом I2S на базі MAX98357A для проектів Arduino та мікроконтролерів (5116-c586e)

Мініатюрний цифровий аудіопідсилювач MAX98357A класу D з інтерфейсом I2S, що дозволяє безпосередньо підключати ESP32, ESP8266, Raspberry Pi та інші мікроконтролери. Поєднує функції ЦАП і підсилювача і є відмінним рішенням для мініатюрних і портативних аудіопроектів.

Мікросхема: MAX98357A
Харчування: 2.5 - 5.5 В
Вихідна потужність:
3.2 Вт (на 4 Ω при 5 В, THD 10%)
1.8 Вт (на 8 Ω при 5 В, THD 10%)
Інтерфейс: I2S (підтримка логіки 3.3 В та 5 В)
Частота дискретизації I2S: 8-96 кГц
MCLK не потрібно (працює тільки з LRCLK, BCLK та DIN)
Кероване посилення: 3/6/9/12/15 дБ (вибір за допомогою піна GAIN)
Режими виходу:
моно (L+R)/2 – за замовчуванням
тільки лівий або лише правий канал (вибирається резистором)
Захист від перегріву, від перевантаження струмом
Вихід: бруківка (BTL), ~300 кГц ШІМ, динамік підключається безпосередньо без фільтрів
Розмір плати: 18.7 х 18 мм
Вага: 3 г
