Перетворювач знижувальний LM-2596 3A DC-DC 4.5-40V - 1.25-37V з вбудованим вольтметром (147)

Регульований понижувальний стабілізатор - перетворювач напруги LM-2596 DC-DC 4.5-40V - 1.25-37V 3A з вбудованим світлодіодним вольтметром.

За допомогою цієї плати зможете понизити напругу від 40 до 1.25 вольтів. Вбудований вольтметр дозволяє бачити результат регулювання на екрані. За рахунок індикації цифровим вольтметром вхідної/вихідної напруги мікросхема LM2596 дозволяє точно вимірювати значення вихідної напруги.

Кнопкою перемикається зображення вхідної напруги. При живленні навантаження робочим струмом більше 2А або надмірному перегріві контролера ШІМ необхідно встановити радіатор зверху на мікросхему або плату модуля на радіатор, дотримуючись ізоляції струмопровідних частин від тепловідведення.

Даний модуль підходить для постійної напруги при запуску смартфонів і планшетів без АКБ, можна використовувати як адаптер для підключення живлення до WIFI роутера через автомобільний акумулятор і багато інших сфер застосування.

Принцип подключения:

• "VIN +" - вхідна напруга;
• "VIN -" - земля;
• "VOUT +" - вихідна напруга;
• "VOUT -" - земля;

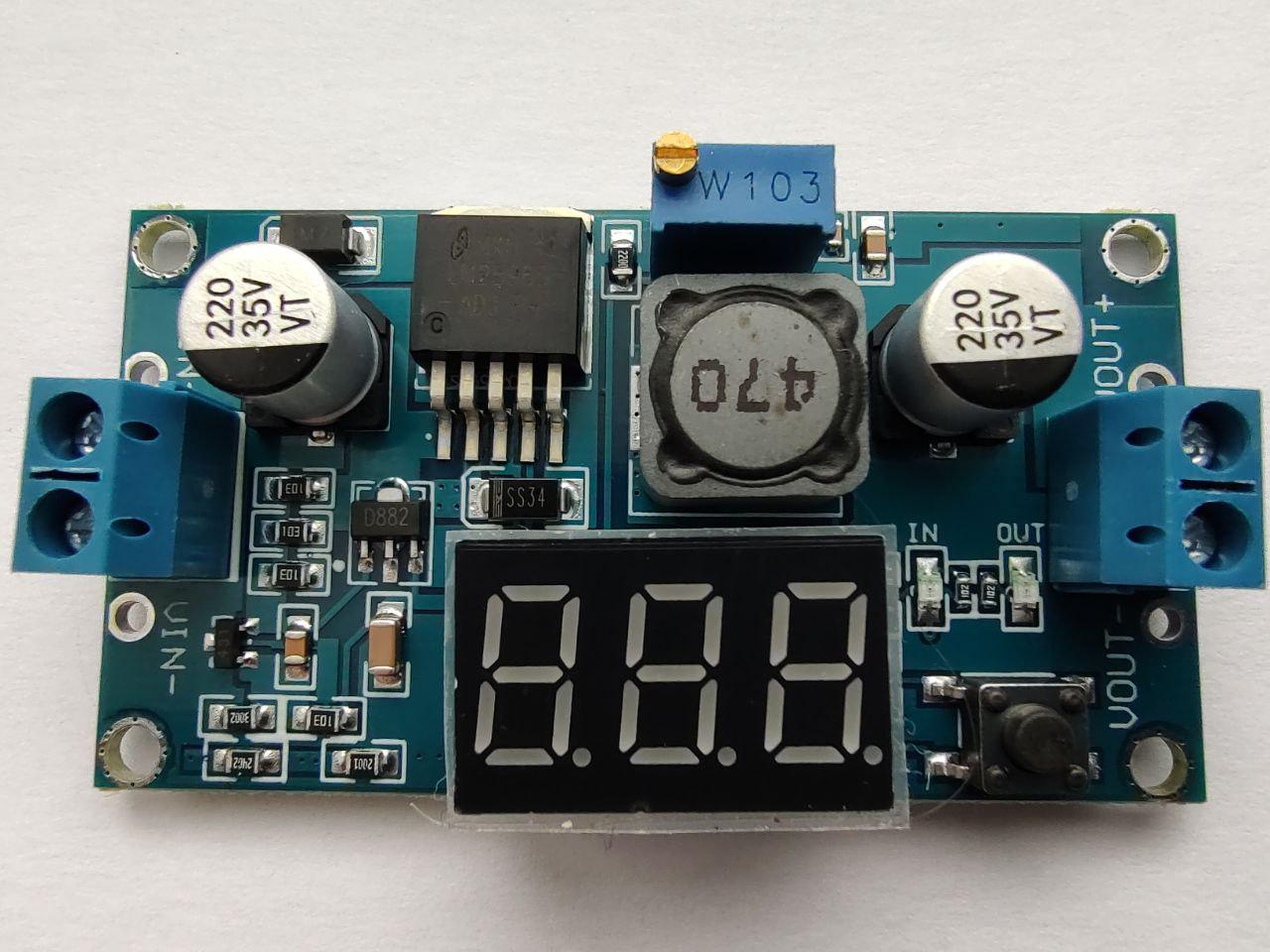

На платі встановлено 2 світлодіодні індикатори

• "IN" - сигналізує про подачу вхідної напруги;
• "OUT" - сигналізує про подачу вихідної напруги;

Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора.

• CV - регулювання вихідної напруги;

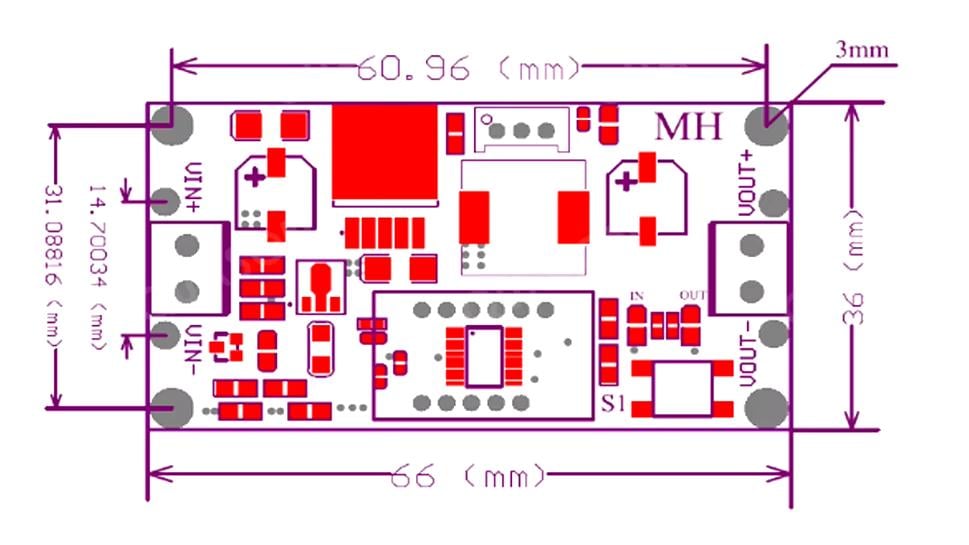

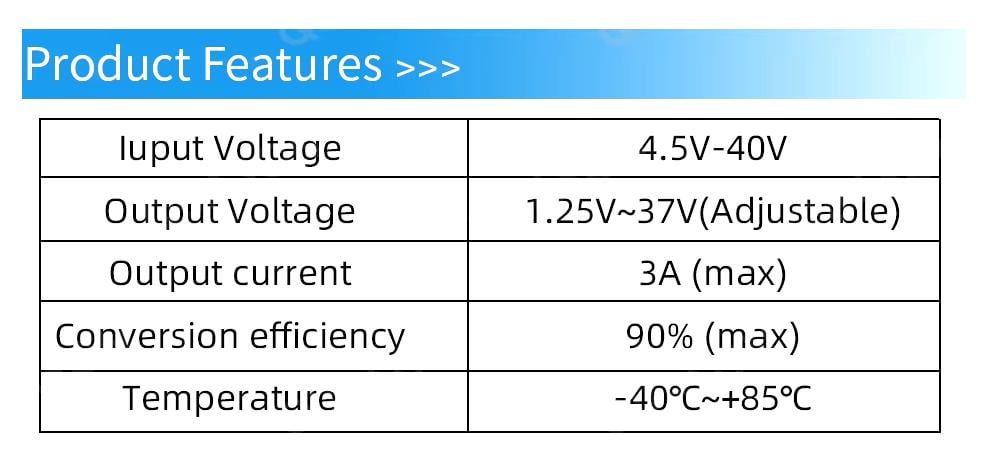

Характеристики: Мікросхема перетворювача: LM2596 Напруга, що входить: від 4.5В до 40В Вихідна напруга регульована: від 1.25V до 37V Крок індикації: 0,1V Мінімальна різниця напруги вхідна/вихідна: 1.5В Вихідний струм: 3A (макс) Номінальний струм: 2А (з додатковим охолодженням 3А) Вихідна потужність: 15-20Вт Робоча температура: -40 та +85 ККД: не менше 90% Частота коливань: 150 кГц Колір: синій Розмір: 66*36*14мм Вага: 23 грами
