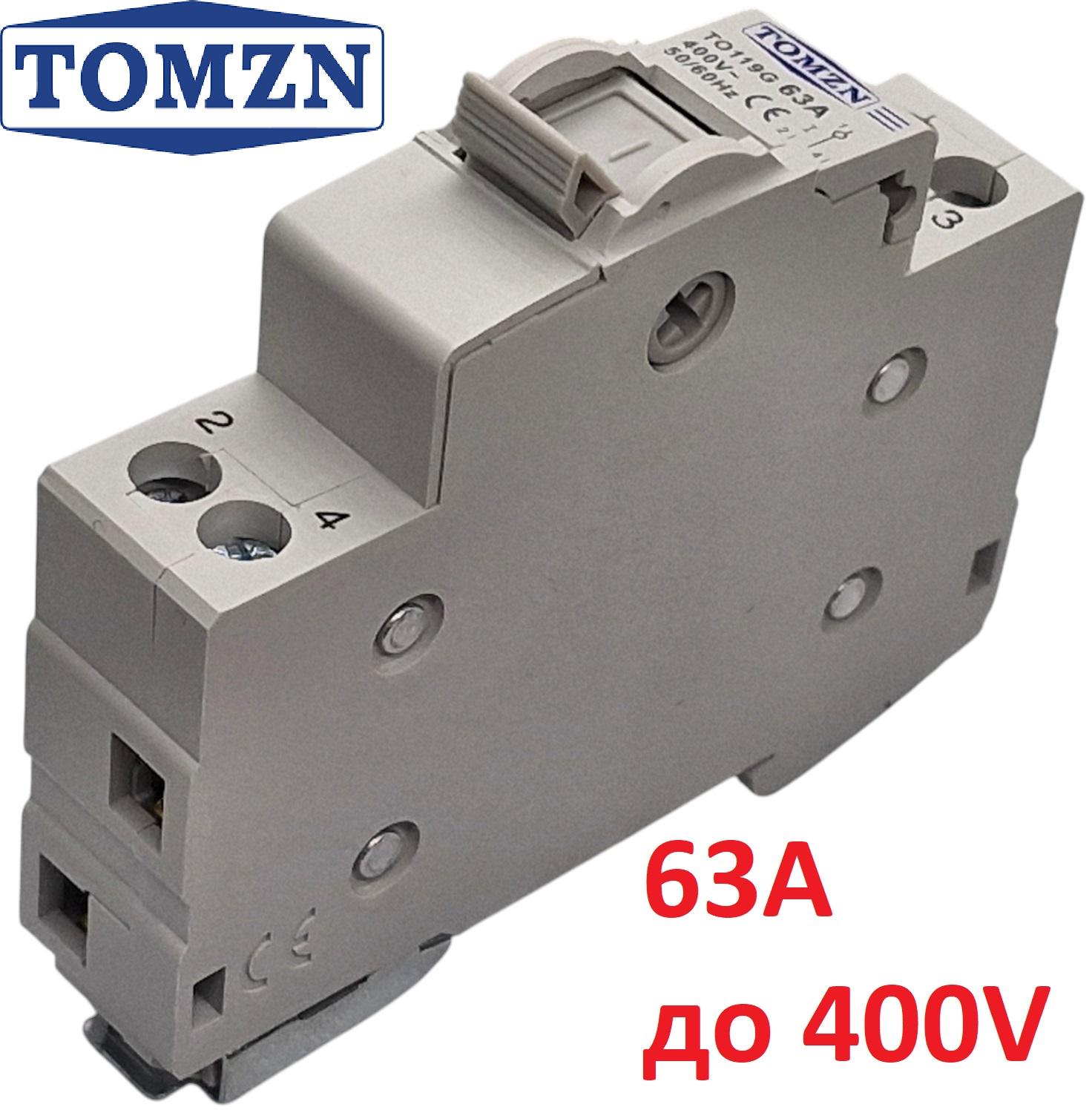

Перемикач введення резерву трипозиційний для генератора/інвертора TOMZN 63 A 1 полюс (TO119G1P-63A)

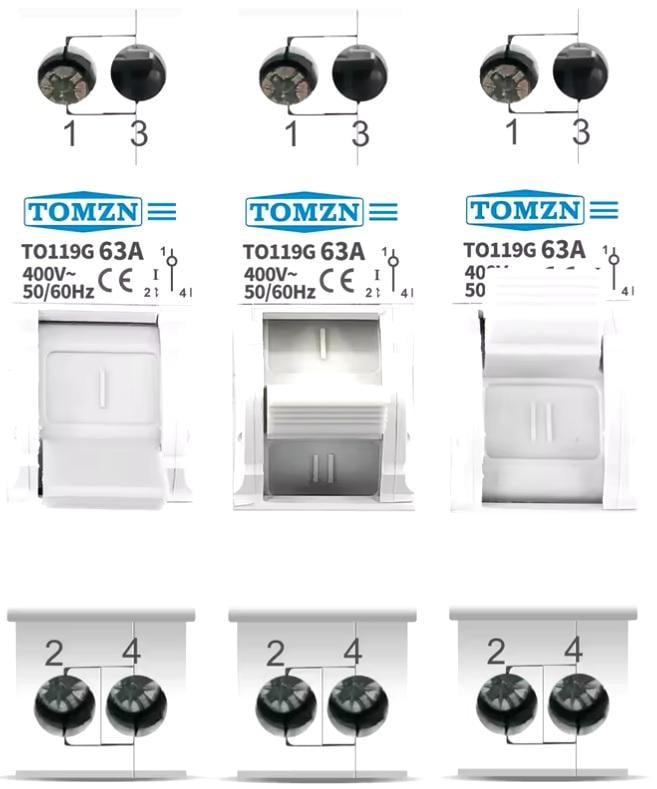

На відміну від автоматичного вводу резерву даний трипозиційний перемикач працює тільки в режимі ручного перемикання, як "рубільнік" і має три положення перемикання:

1-споживання від джерела живлення один (до прикладу загальна електромережа) (на приладі зображено як - І)

0-середнеє положенн в якому всі контакти розімкнуті і напруга від кожного із джерел не подається до споживача (на приладі зображено як - 0)

2-Споживання від джерела живлення два (до прикладу герератор чи інвертор) (на приладі зображено як - ІІ)

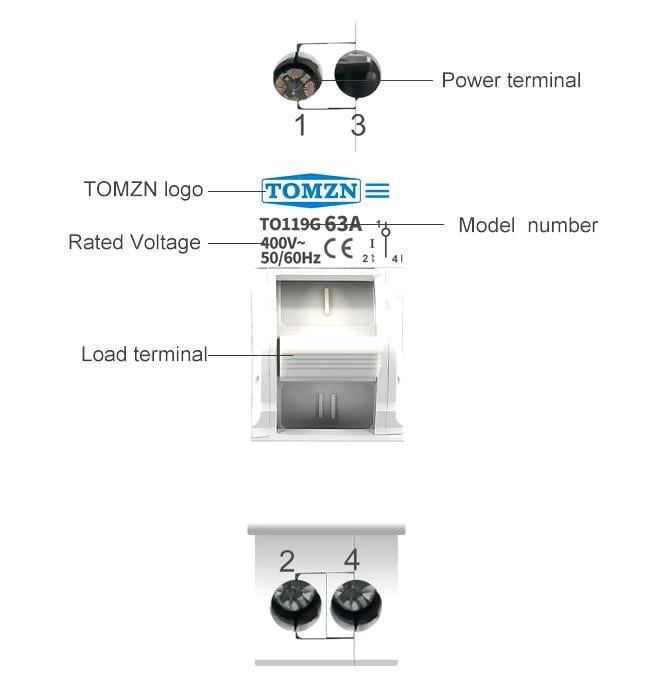

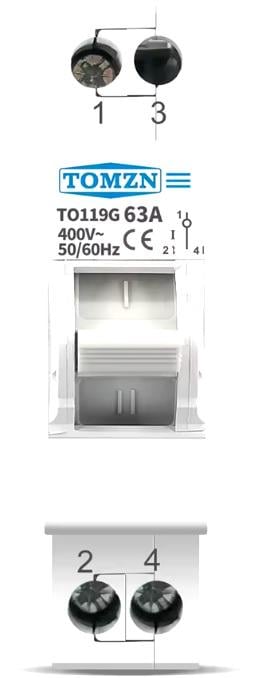

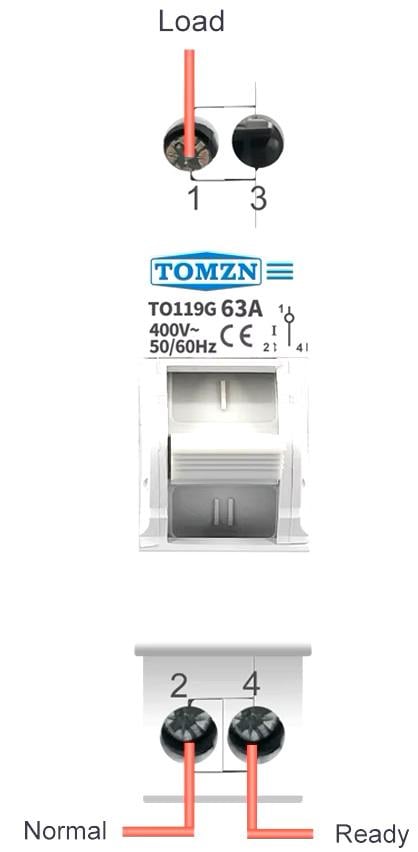

Підключення джерел живлення 1 та 2 здійснюється з низу трипозиційного перемикач а підключення споживачів здійснюється з верху.

Дуже часто перемикач використовується для вмикання вимикання живлення від генератору чи інвертору в періоди відсутності загального електроживлення, як альтерманива АВР (автоматичному введенню резерву). Можна використовувати Tomzn TO119G 1P 63A для ручного перемикання електропостачання споживача на іншу лінію або на альтернативні джерела живлення (генератор, інвертор з акумуляторами та сонячними панелями, та інше). Як ручний ввід резерву, як рубильник перемикання між елетромережею та генератором, як перемикач живлення між електромережею та зарядною станцією (типу Anker, Bluetti, CHOETECH, EcoFlow, Flashfish, Fossibot, Jackery, та інших)

Застосування перемикача трипозиційного може охоплювати будь які сфери. Будь яка електросхема із організацією логіки "АБО" чи I-0-II може використовувати даний перемикач, але потрібно враховувати його обмеження (змінний струм до 400вольт, Потужність до 63 ампер)

Надійний модульний корпус перемикача кріпиться на стандартну DIN-рейку і підходить для встановлення в стандартні електрощитові. Завдяки перемиканню між двома незалежними електромережами (чи інші варіанти) по схемі I-0-II забеспечується безпечність живлення споживаючих електроприладів, так як перемиканн відбувається ченез середню позицію трипозиційного перемикача в котрій відключаються всі контакти і неможливий конфлікт між незалежними мережами. В цьому перемикачі трипозиційному перемикачі перемикання / вибір мережі відбудеться тільки через проміжну ланку відключення.

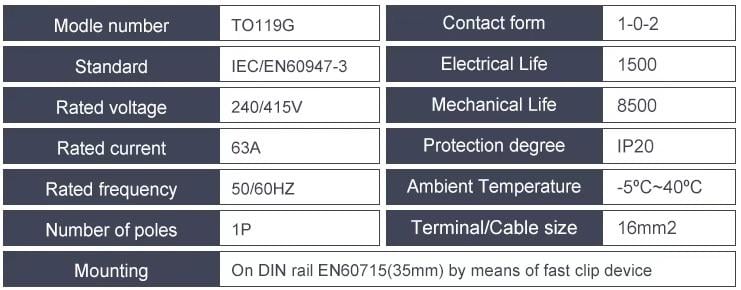

Країна виробник: Китай

Комутаційна зносостійкість: 1500 циклів

Максимальна робоча температура: 40 град.

Максимальний перетин дроту: 16 кв. мм

Матеріал корпусу: Пластик

Механічна зносостійкість: 8500 циклів

Мінімальна робоча температура: -5 град.

Ступінь захисту: IP20

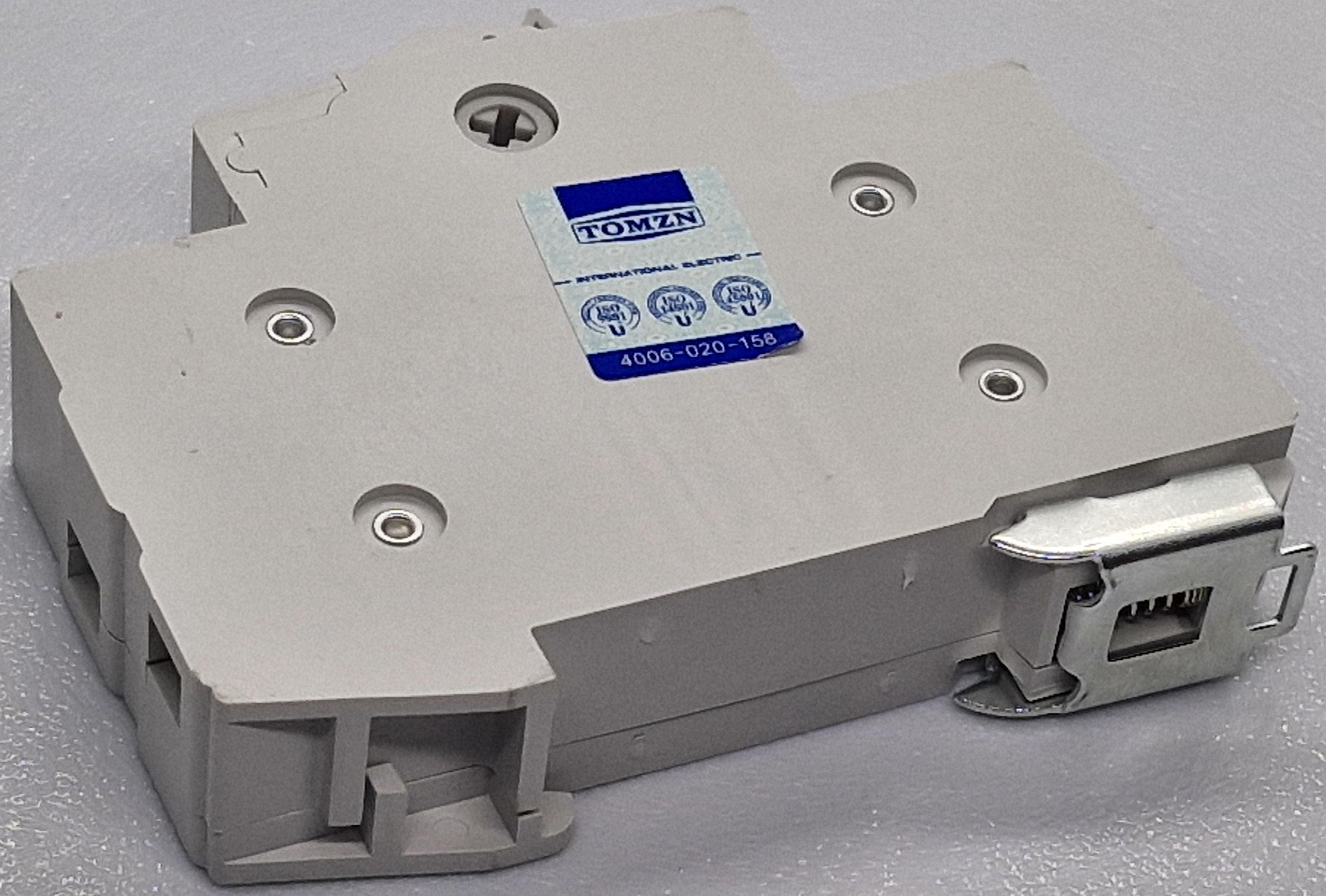

Тип монтажу: на DIN рейку

схема перемикання 1-0-2

Кількість полюсів: 1 полюс.

Номінальна робоча напруга змінного струму: 240 / 415В

Струм: 63 А

Максимальний перетин проводу для підключення 16мм2

Комплект постачання: Модульний ручний трипозиційний перемикач - 1шт
