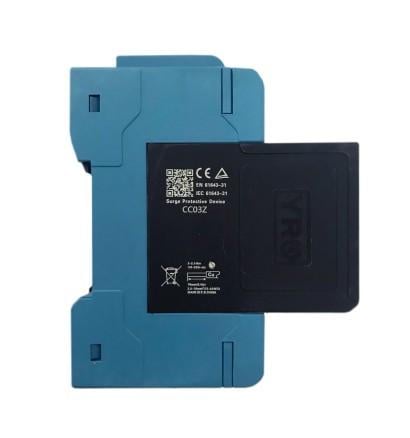

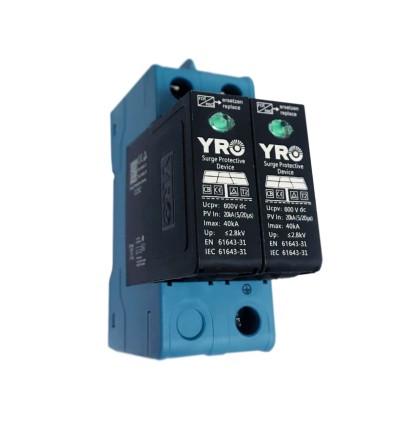

Пристрій захисту від імпульсних перенапруг (SPD) YRO YRSP-D2 600VDC/2P

Обмежувач перенапруги YRO YRSP-D2 600 V DC / 2 P (T2, PV)

Двополюсний УЗІП YRSP-D2 призначений для захисту фотоелектричних (PV) ланцюгів постійного струму до 600 В від грозових імпульсів і комутаційних стрибків. Встановлюється на DIN-рейку між сонячними панелями та інвертором.

Основні характеристики

Максимальна робоча напруга Uc: 600 В DC

Клас за IEC 61643-31: T2 / Class II

Номінальний розрядний струм In (8/20 µs): 20 кА

Граничний розрядний струм Iₘₐₓ (8/20 µs): 40 кА

Рівень захисту Up: ≤ 2,8 кВ (при Uc = 600 В)

Час спрацювання: < 25 нс

Конструкція: змінний варисторний модуль «hot-swap» із тепловим і відсічним розчіплювачем, індикація «зелений / червоний»

Габарит: 36 мм (2 DIN-модулі), кріплення DIN 35 мм

Діапазон температур: –40 … +80 °C

Корпус: самозатухаючий поліамід PA66, клас V-0

Переваги

Оптимальне рішення «string SPD» для інверторів до 600 В DC

Картридж змінюється без від’єднання проводів

Подвійний захист варистора (тепловий і відсічний розчіплювачі)

Яскрава індикація спрощує сервіс

Компактний корпус економить місце в щиті

Сфера застосування

Дахові та наземні СЕС 3–20 кВт

Гібридні системи з MPPT-контролерами до 600 В

Стринговий захист комерційних PV-установок середньої потужності

Чому обирають

Розрядна здатність 40 кА надійно захищає інвертор

Два полюси (+/–) — швидке підключення до будь-якого PV-ланцюга

Змінний модуль знижує вартість обслуговування

Повна відповідність IEC 61643-31 / EN 50539-11
