Насосна станція з механічним реле тиску ALBA QB 60/24

Насосні станції – ідеальне рішення для індивідуальної водопровідної системи транспортування води безпосередньо в будинок.

Станції призначені для постачання (подання) чистої води під постійним тиском, безперервного водопостачання в автоматичному режимі приватних будинків, котеджів, господарських об'єктів і інших споживачів водою, яка подається з водогону, накопичувальних ємностей, колодязів і інших джерел.

Насосні станції автоматично підтримує необхідний тиск в системі водопостачання, самостійно включаючись і виключаючи в міру витрачання води споживачем (при відкритті / закритті крана в системі розбору).

Насосна станція з механічним реле тиску

Переваги:

• Можливість провести монтаж і демонтаж обладнання в найкоротший термін. Завдяки тому, що насосна станція є зібраним і відрегульованим пристроєм, встановити і підключити її до водопроводу зможе навіть новачок. Підключення станції до електромережі здійснюється за допомогою кабелю живлення з вилкою, що має заземлюючий контакт, і розетки із заземлюючим контактом.
• Універсальність. Обладнання цього типу підходить для забору води з будь-яких джерел – криниці, свердловини, штучного резервуара або природної водойми.
• Компактність. Невеликі розміри і конструкція дозволяють пересувати станцію.
• Запас води. До складу насосної станції входить гідроакумулятор, який забезпечить резервне водопостачання на період відключення електроенергії. У процесі роботи станція насосна закачує воду не безпосередньо в трубопровідну систему, а в власний гідроакумулятор. Якщо з якихось причин вода зі свердловини перестає надходити, станція ще деякий час забезпечує її подачу, завдяки запасу в напірному баці.
• Висока надійність. Частота включень насоса, що працює спільно з накопичувальною ємністю, знижується в кілька раз, а це значить, що збільшується його ресурс і довговічність. Також така ємність оберігає труби від невеликих гідроударів, що виникають при кожному включенні насоса.
• До складу кожної насосної станції входить реле тиску – прилад, який відповідає за включення і виключення насоса. Реле тиску включає і вимикає електронасос від мережі в залежності від величини тиску в системі водопостачання. Заводське налаштування реле: тиск включення – 1,4 бар, тиск вимикання – 2,8 бар.
• Захист станції при аварійних режимах роботи забезпечується тепловим реле, встановленим в обмотці електронасоса.

Найважливішим елементом системи є насос, саме від його характеристик залежать функціональні можливості обладнання. Одним з важливих параметрів є споживана потужність насоса, яка в різних моделях варіюється в межах від 0.37 до 1.5 кВт.

Для тих, хто користується дачею тільки в літні місяці, і не ставить перед собою завдання організації повноцінної водопровідної системи, відмінно підійдуть компактні установки малої потужності. При потужності 0.37 кВт, вони мають дуже пристойну продуктивність 2.0 м3/год, що цілком достатньо для поливу, перекачування води з джерела до місць водорозбору.

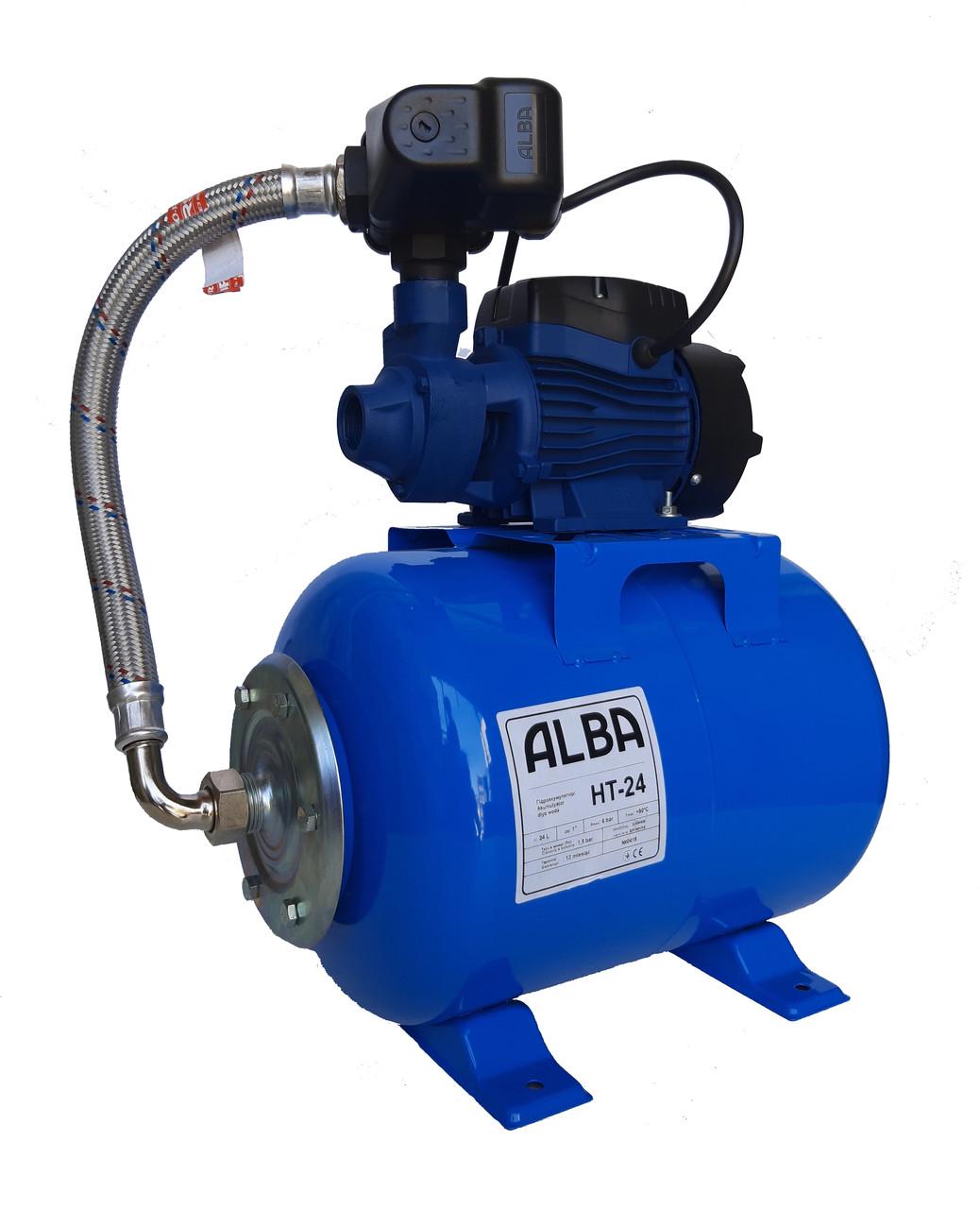

Насосна станція ALBA QB 60/24л

Станція виготовлена на базі вихрового електронасоса QB ТМ ALBA згідно вимог ТУ У 28.1-2540801233-001:2018. Кожна станція підлягає приймально - здавальним випробуванням, проходить процедуру вхідного контролю і після перевірки на відповідність конструкторській та нормативної документації, паспорт виробу ставиться відмітка служби технічного контролю та клеймо майстра. Всі деталі і складальні одиниці в процесі виготовлення пред'являються службу ВТК. Підприємство - виробник гарантує відповідність станцій вимогам цих технічних умов при дотриманні споживачем умов транспортування, зберігання, монтажу і експлуатації.

Конструктивні особливості насосної частини:

• Корпус насосної камери – чавун,
• Робоче колесо вихровий, виконаний з латуні

У комплектацію станції також входять:

• Реле тиску (моноблок)
• Гідроакумулятор ємністю 24 л: корпус – сталь вуглецева, змінна мембрана – натуральна гума
• Шланг гнучкий вібраційний: каучук, плетіння з оцинкованої сталі.
• Комплект поставки: паспорт, інструкція по експлуатації, тара пакувальна (коробка), етикетка.

Область застосування та встановлення насосної станції ALBA QB 60/24л :

Станція є хорошим рішенням там, де необхідно створити високий натиск з відносно невеликою об'ємною подачею, призначена для подачі води з відкритих водойм, колодязів, свердловин, накопичувальних ємностей. Використовуються в системах поливу садів і городів, системах крапельного зрошення, автоматичного водопостачання для підвищення тиску.

Насоси серії QB 60 рекомендуються для перекачування чистої води і хімічно неагресивних рідин. Принцип роботи вихрового насоса полягає в ефекті всмоктування води через вхідний патрубок, і її закручування у вихор із-за обертання крильчатки, внаслідок чого вода виштовхується під великим тиском. Основною перевагою вихрових електронасосів є те, що вони можуть створювати напір, який в 7 разів перевищує цю величину у насосів відцентрового типу, а також мала споживана потужність і невисока ціна. Безперечною перевагою є компактність вихрових насосів і простота обслуговування.

При розробці електронасосів QB, на основі попереднього досвіду ALBA, особливу увагу було приділено підбору матеріалів для виробництва та у всіх електродвигунах насосів використовується виключно мідна обмотка, в яку вбудована захист від перевантажень з автоматичним перезапуском. Вал насоса виготовлений з нержавіючої сталі AISI304, робочі колеса - з високоякісної латуні CW617N, корпус насосної камери з чавуну, пофарбованого в антикорозійну емаль, відповідає всім стандартам якості, а також приділено увагу гідравлічної ефективності, в результаті чого покращилися експлуатаційні характеристики, знизився шум.

Установка насоса повинна проводитися в місцях, захищених від атмосферного впливу. Рекомендується в будь-якому випадку встановлювати донний клапан, або зворотний клапан, на всмоктуючому патрубку.
