Модуль підвищуючий MT3608 DC-DC 2 А для підключення роутерів та перетворювачів

У наш непростий час та з постійними відключеннями світла даний модуль використовується в першу чергу для підключення павербанків та інших джерел живлення до перетворювачів та роутерів інтернет-провайдерів з оптоволоконною технологією надання інтернету.

Даний модуль призначений для зміни значення вихідної напруги. Розміри модуля досить малі, тому його можна використовувати у портативних пристроях. Модуль можна використовувати як лабораторний блок живлення, різні джерела живлення, живлення електронних пристроїв, зарядного пристрою і т.д. Також перетворювач напруги можна використовувати як зарядний пристрій акумуляторів.

Модуль спроектований на основі мікросхеми MT3608, підстроювального резистора та інших допоміжних компонентів. Мікросхема має 6 висновків і виконана в корпусі «SOT23-6». Головним перевагою даного перетворювача є робота від 2 В напруги постійного струму. Вихідна сила струму перетворювача напруги становить 2 А, а коефіцієнт корисної дії (ККД) до 93%. Захист від КЗ (короткого замикання) мікросхема не має, але має захист від перегріву, при якій плата відключає вхідну напругу. Регулює значення вихідної напруги за допомогою підстроювального резистора.

Підключається джерело живлення до двох контактів за допомогою паяння.

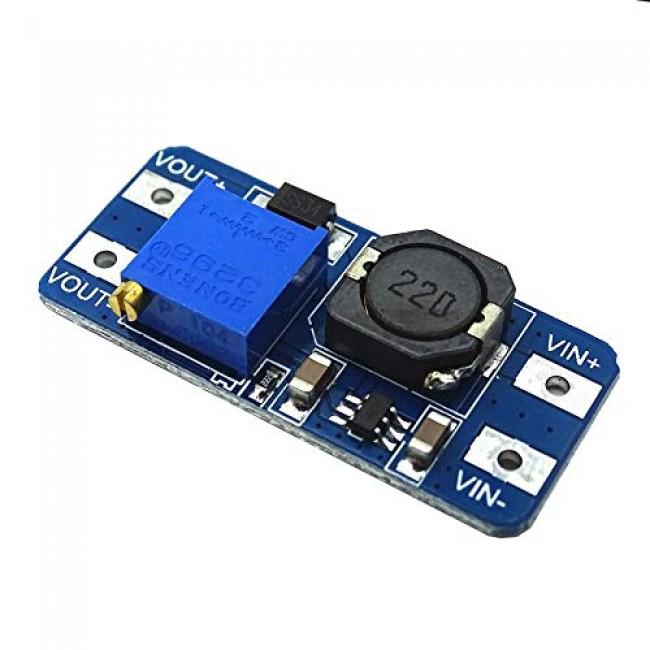

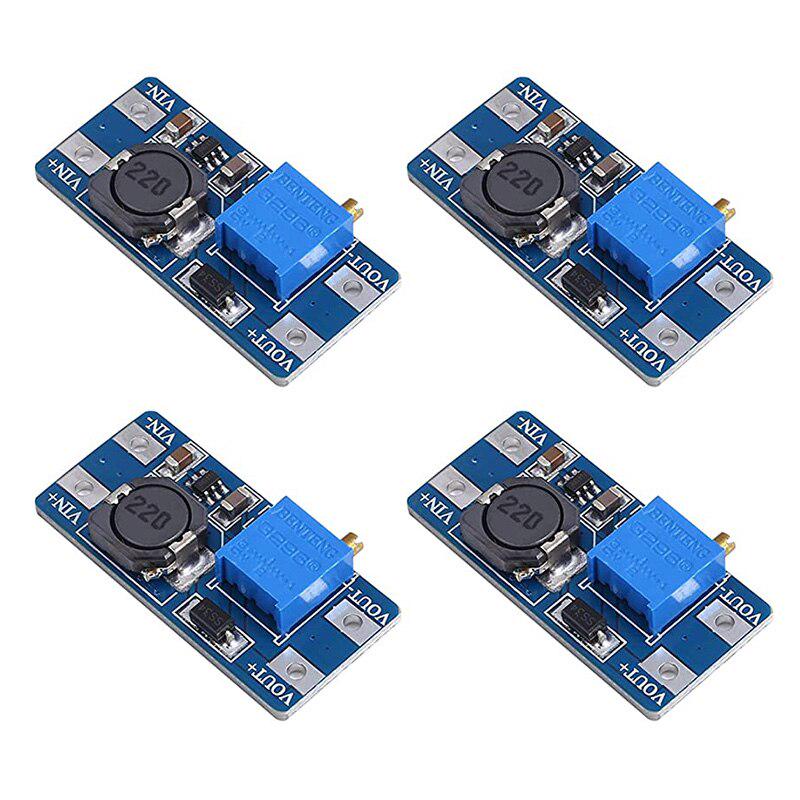

На платі є 4 висновки

• IN+: вхідна напруга 2 - 24 В
• IN-: «земля»
• OUT+: вихідна напруга 5 - 28 В
• OUT-: «земля»

При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижчим за вихідну напругу. При першому включенні перетворювача напруги для зміни вихідної напруги необхідно зробити велику кількість оборотів (від 10 до 20 оборотів).

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 2 до 24 В, а вихідної напруги від 5 до 28 В.

Зверніть увагу! При першому увімкненні напруга на виході зазвичай встановлюється на рівні вхідного. Для початку регулювання обертайте двигун підстроювального резистора 4-5 оборотів проти годинникової стрілки

Технічні характеристики перетворювача

• Мікросхема: MT3608
• Вхідна напруга, B: 2 - 24
• Вихідна напруга, B: 5 - 28
• Максимальний вихідний струм, А: 2
• ККД, %: 93
• Струм споживання, ма: 100
• Робочий діапазон температур, °C: -40 - +85

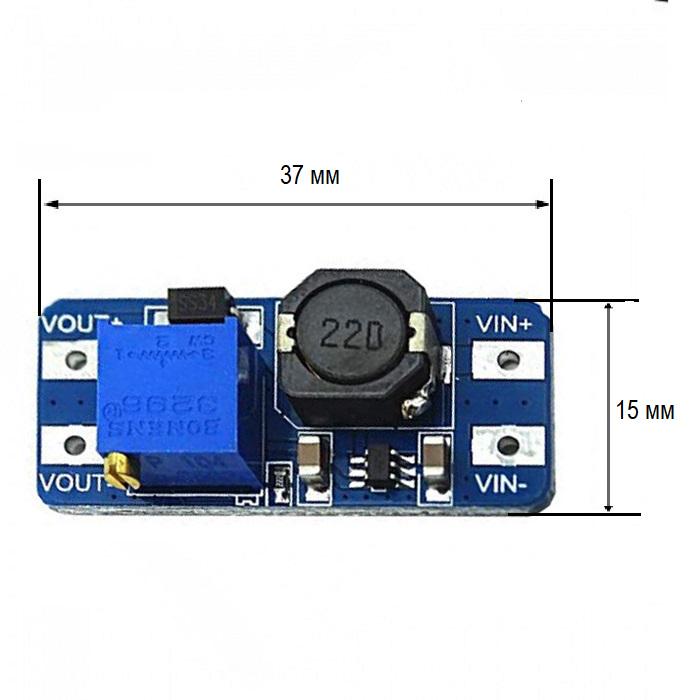

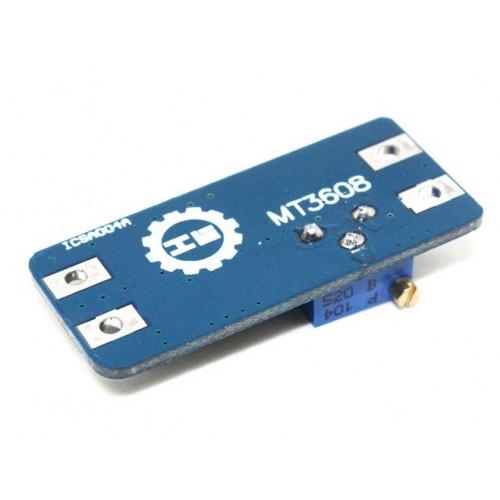

• Розміри модуля, мм: 37х15х6
