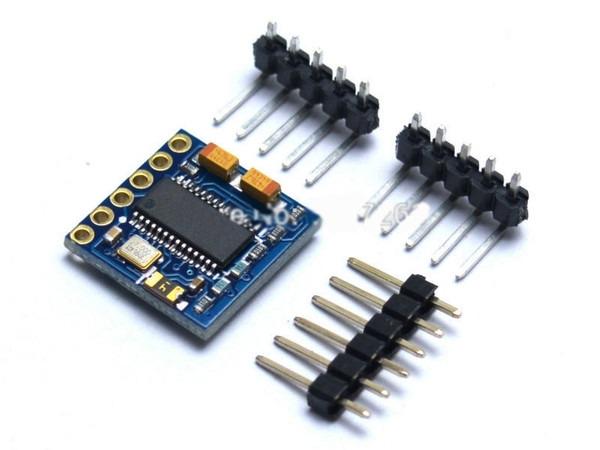

Модуль OSD Ardupilot Micro MinimOSD (46489)

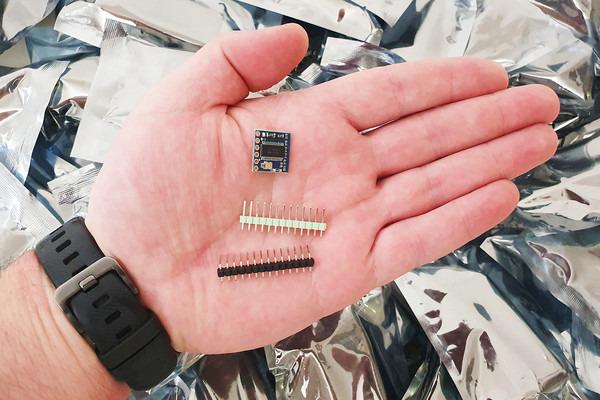

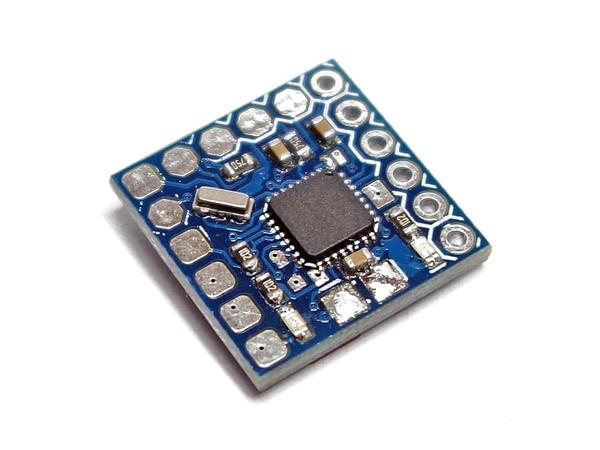

Мікроверсія модуля OSD телеметрії MinimOSD. При розмірі в 15х15 мм, дана плата має ті самі функції, що і її більший аналог. Підходить для міні легких систем. Йде вже з попередньо встановленим прошивкою KV Team і працює з CleanFlight з мінімальними налаштуваннями.

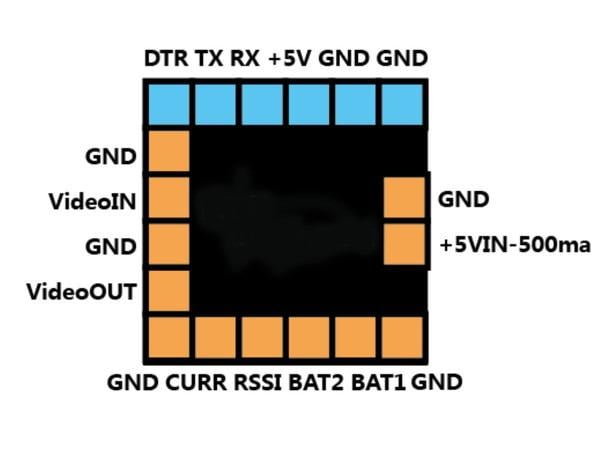

Реалізовані виводи для зручного підключення датчиків живлення від двох різних батарей, RSSI сигналу, а також сенсора струму.

Цей модуль підходить для таких контролерів як: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii та ін.

Для прошивки та налаштування потрібно підключити MinimOSD до комп'ютера за допомогою USB-UART перехідника (FTDI, PL2303, CP2102 або іншого модуля послідовного порту).

Особливості:

• Всі функції, як і у великого Minim OSD
• Регулятор живлення відсутній, живлення плати - 5 вольтів
• UART вхід (FTDI сумісний)
• Може зчитувати показання напруги з батарей до 4S
• Вхід для аналогового або цифрового PWM сигналу RSSI
• Вхід для датчика струму

Характеристики:

• Виробник Ardupilot
• Керуючий контролер: ATmega328P з Arduino bootloader
• Інтерфейс управління: UART (5V)
• Мікросхема OSD: MAX7456
• Напруга живлення: 4,85-5,15 В
• Струм споживання: до 145 мА при 5 В
• Тип OSD: текстовий (псевдографіка)
• Кольоровість OSD: чорно-білий
• Відеоформат: PAL | NTSC
• Розмір відображення: 16 рядків х 30 знакомісць

• Розмір знайомства: 12х18 пікселів
• Розміри плати: 15х15x4 мм
• Вага плати: 1,2 г

Комплектація:

• Модуль MicroOSD – 1 шт.

Додатково необхідно:

• Політний контролер із 5V-сумісним UART-ом - 1 шт.
