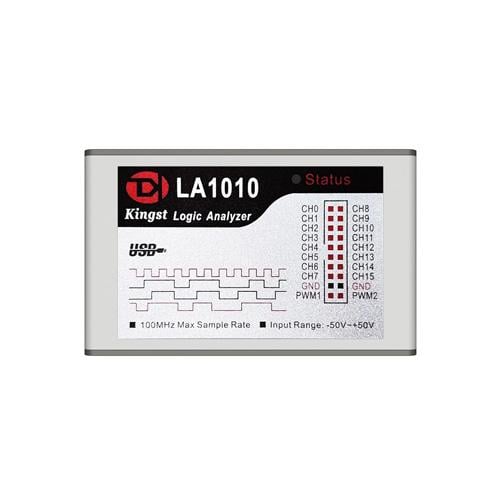

Логічний аналізатор USB 16-канальний Kingst LA1010 частота до 100 МГц підключення Type-C (881-1cb46)

Kingst LA1010 – високопродуктивний логічний аналізатор, який має 16 вхідних каналів та частоту вибірки до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу та тестування, розробки та налагодження багатьох цифрових систем (ARM/MCU/FPGA тощо), програм, а також моніторингу та запису цифрових сигналів.

Посилання на завантаження ПЗ

Характеристики входу:

Кількість каналів: 16
Максимальна частота дискретизації:
100 МГц – 3 канали
50 МГц – 6 каналів
32 МГц – 9 каналів
6 МГц – 16 каналів
Пропускна спроможність: 20 МГц
Мінімальна ширина імпульсу: 20 нс
Діапазон вхідної напруги: від -50 до +50 В
Вхідний опір: 220 КІМ
Ємність: 12 пФ
Настроюваний рівень тригера: від -4 до +4 В (крок: 0.01 В)
Характеристики ШІМ-виходу:

Кількість каналів: 2
Діапазон частот: від 0.1 до 10 МГц
Крок налаштування частоти ШІМ-генератора: 10 нс
Крок налаштування ширини імпульсу ШІМ-генератора: 10 нс
Вихідна напруга: 3.3 В
Вихідний опір ШІМ: 50 Ом
Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Paralle
Живлення: через роз'єм Type-C
Розміри: 9 x 5.5 x 1.8 см
Вага комплекту: 220 г

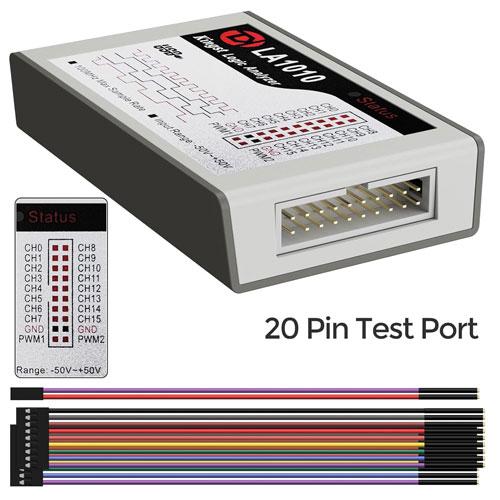

Комплектація: аналізатор Kingst LA1010, 9pin кабель (гребінка) - 2шт, 2pin кабель (гребінка), кліпси 20шт, кабель Type-C на Type-C з перехідником на USB-A, тканинний чохол, а також інструкція англійською та китайською мовами.
