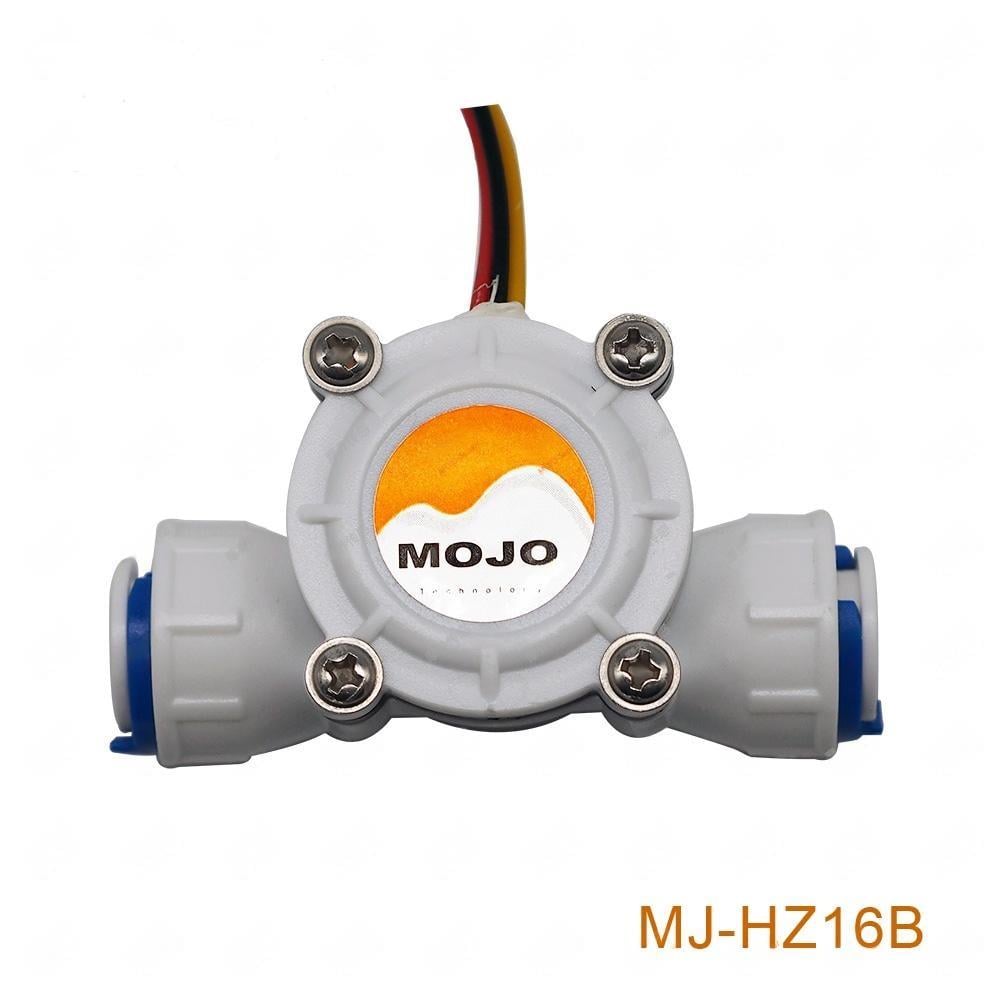

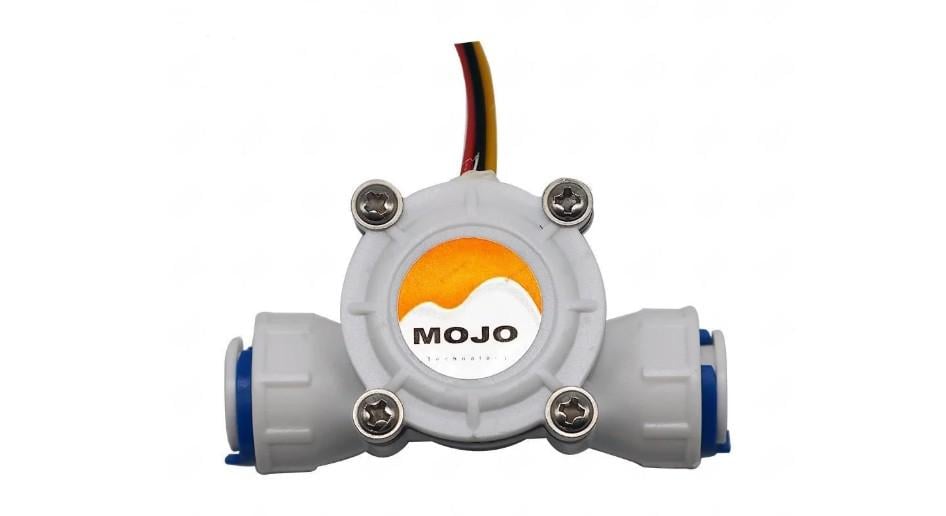

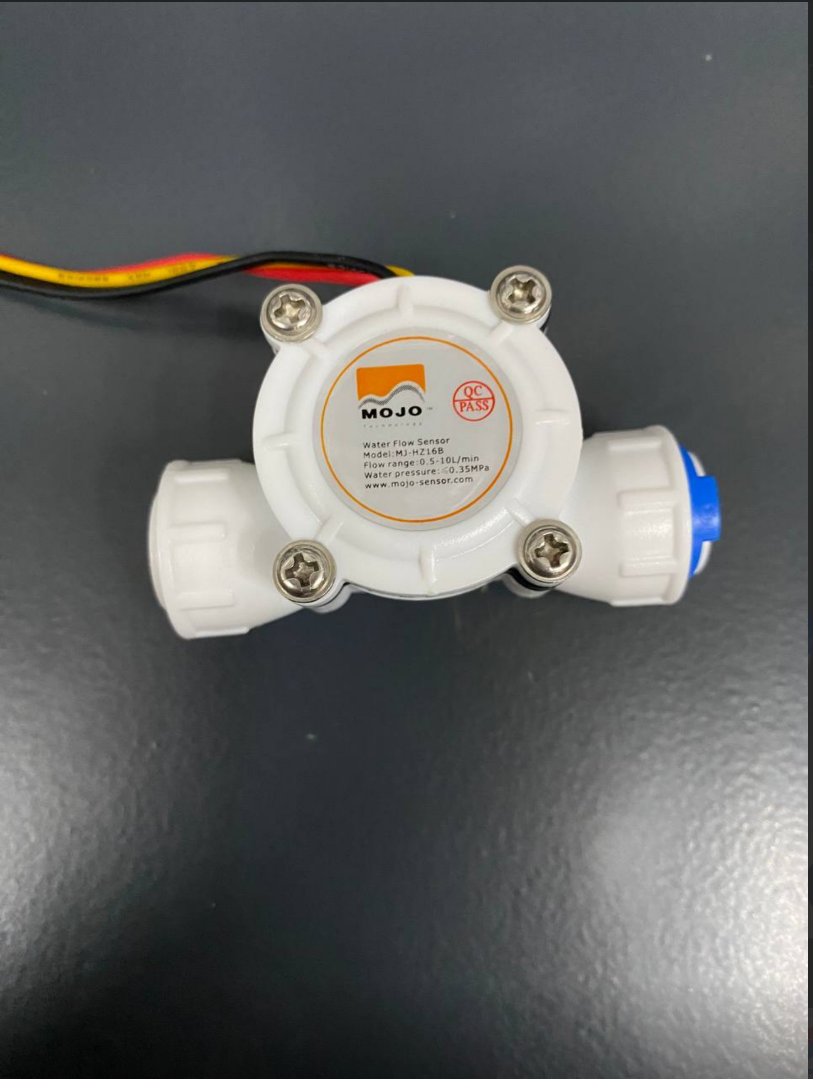

Лічильник витрати води MJ-HZ16B MOJO 3/8х3/8 трубка

Тип підключення - 3/8 Стійкість до водяного тиску При тиску 0,8 МПа немає ослаблення, а також якщо відсутні тріщини, деформації, розширення або інші аномалії в деталях. Діапазон робочої напруги DC 5-18V, номінальна напруга – 5V DC. Максимальний робочий струм 15 мА. Вихідний імпульсний високий рівень При номінальній напрузі 5V вихідний рівень високого імпульсу повинен бути не нижче 4,7V. Вихідний імпульсний низький рівень При номінальній напрузі 5V вихідний рівень низького імпульсу повинен бути не вище 0,5V. Коефіцієнт заповнення вихідного імпульсу При номінальній напрузі імпульс займає 50%-10%. Характеристики імпульсу потоку Див. параметри потоку та перехресні посилання на імпульси. Ізоляційні властивості Опір діелектрика ＞100 МОм. Діапазон потоку 0,3-10 л/хв. Характеристика імпульсу потоку F=(21*Q)±3%, де F – миттєве значення імпульсу (Гц), Q – миттєва витрата (л/хв). Електрична міцність AC 500V 50Hz (відсутність пробою або проблискового розряду). Електрична міцність (80°C) Після перебування при температурі 80°C протягом 72 годин та повернення до кімнатної температури через 1 годину точність вимірювання повинна відповідати ±5%. Холодостійкість (-20°C) Після перебування при температурі -20°C протягом 72 годин та повернення до кімнатної температури через 1 годину точність вимірювання повинна відповідати ±5%. Схема підключення Червоний: позитивний контакт Чорний: негативний контакт Жовтий: імпульсний сигнал Інструкція з встановлення Якщо поблизу водяного проточного вимикача знаходяться магнітні матеріали або матеріали з магнітною силою, його характеристики можуть змінитися. Щоб уникнути потрапляння частинок та сторонніх предметів у проточний вимикач, необхідно встановити сітчастий фільтр на вхідному отворі. Перед використанням водяного проточного вимикача уважно ознайомтеся з параметрами. Якщо у вас залишилися питання, зверніться до технічного персоналу нашого заводу. Під час встановлення та використання необхідно застосовувати реле (потужністю до 3 Вт), щоб уникнути перегоряння герконового контакту через недостатню потужність вимикача. Середовище встановлення водяного проточного вимикача має уникати сильних вібрацій і трясіння, щоб запобігти помилковому спрацьовуванню пристрою.
