Лічильник газу Metrix UG G6T мембранний зовнішній з термокоректором

Лічильник газу Metrix UG G6T с термокомпенсатором – це вимірювальний пристрій мембранного (діафрагмового) типу для використання у приміщенні. Використовується для обліку споживаного природного чи іншого неагресивного газу.

Номінальна витрата газу 6 куб.м/год дозволяє забезпечити належну роботу газового опалювального обладнання, газового котла потужністю 60-75 кВт, який у свою чергу здатний опалювати до 750 м.кв. площі. Тобто цей лічильник газу підійде для встановлення у комунальних закладах та установах, школах, дитячих садках, офісах, громадських харчуваннях, туристичних комплексних, готелях, ресторанах тощо, де використовується газове обладнання.

Лічильник з термокоректором зазвичай ставляться зовні приміщень.

Газовий лічильник може бути оснащений датчиком імпульсів (1 імпульс = 0,01 м3), що дозволяє реєструвати пікові значення споживання газу.

Увага! У техпаспорті пристрою вказується дата первинної перевірки, яка збігається з датою його виробництва. Але для монтажу лічильника потрібна перевірка вашої газової служби.

Польська компанія Apator Metrix виробляє лічильники газу з 1948 року. Продукція компанії має високу якість, точність вимірювань і відрізняється стабільними характеристиками при допустимій зміні зовнішніх факторів протягом усього терміну служби. Практично всі деталі, які застосовуються в процесі виробництва приладів, виробляє компанія на своєму устаткуванні.

Лічильник газу допущено до застосування на території України та зареєстровано у Державному реєстрі засобів вимірювань за номером У495-15.

* у комплект до газового лічильника входять гайки та прокладки. Патрубки для приварювання необхідно придбати додатково.

Технічні характеристики

• Номінальна витрата – 6 м³/год.
• Максимальна витрата – 10 м³/год.
• Мінімальна витрата – 0,06 м³/год.
• Межі допустимої відносної похибки (%):
• - Qmin до 0,1 Qnom – E±3%;
• - 0,1 Qnom до Qmax – E ± 1,5%
• Міжосьова відстань патрубків – 130 мм.
• Підключення (напрямок газу) – ліворуч – вхід, праворуч – вихід
• Діаметр різьблення вихідних штуцерів – 1 1/4" (32 мм)
• Роз'єм для підключення модему для передачі показників – є
• Робоче положення лічильника – вертикальне
• Поріг чутливості - 0,008 м³/год
• Циклічний об'єм - 2.2 дм³
• Середня втрата тиску – 200 Па
• Втрата тиску – 60 Па
• Максимальний робочий надлишковий тиск – 50 Па
• Місткість рахункового пристрою - 99999,99
• Ціна розділу найменшого розряду – 0.2 дм³
• Робочий діапазон температури навколишнього та робочого середовища - 25 до + 55°С
• Ступінь захисту за ГОСТ12997-84 – ІР54
• Середній термін служби – 20 років
• Міжповірочний інтервал – 8 років

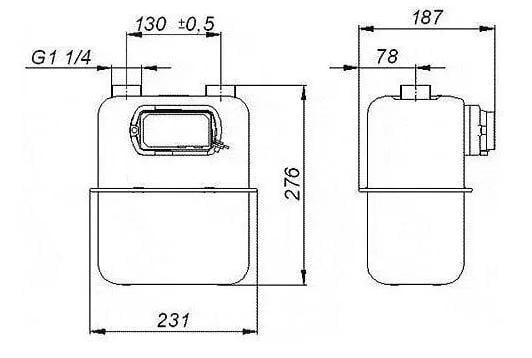

• Розміри (ВхШхГ) - 276x231x187 мм
• Вага – 3 кг
• Гарантія – 2.5 роки

Як працює газовий лічильник мембранного вигляду? Лічильник складається з трьох основних вузлів: вимірювального комплексу, лічильного механізму та корпусу. Газ проходить через вимірювальні камери, що призводить до зворотно-поступального руху мембрани. Розподільна система через кривошип перетворює зворотно-поступальний рух мембран на обертальний рух коліс барабанного рахункового механізму. Металевий корпус лічильника складається з двох частин, які скріплюються спеціальним поясом.
