Котел твердопаливний Onlyheat 16-20 кВт

Котел твердопаливний Onlyheat 16-20 кВт

Твердопаливний котел Onlyheat потужністю 16-20 кВт призначений для опалення приміщень площею до 200 м². Використовується для нагріву теплоносія в системах теплопостачання індивідуальних житлових, комунально-побутових, виробничих та складських приміщень, обладнаних системами водяного опалення з примусовою чи природною циркуляцією, основним паливом якого є деревина та вугілля. Котел розрахований для роботи в системах з тиском води до 0,15 МПа. В якості теплоносія рекомендується використовувати воду з мінімальною карбонатністю і рН не більше 9. Також котел можна використовувати з системою «тепла підлога».

Котел моделі Onlyheat призначений для роботи на твердому паливі, яким може бути:

• деревина з твердої породи вологістю до 20% (дрова мають пролежати мінімум 1 рік. Опалювання мокрою деревиною знижує віддачу тепла і погано впливає на працездатність котла). Для кращого наповнення топки поліна повинні бути на 30 мм коротші від довжини топки.
• торфобрикет;
• брикетовані деревні відходи;
• відходи сільського господарства ( дерев’яна стружка, тирса, кора, лушпиння, хмиз та ін.);
• вугілля. Використовуватися в якості добавки до основного виду палива у пропорції 30 на 70 (30% вугілля, 70% деревина);
• пелети (як основне паливо при наявності пелетного пальника).

Котел моделі Onlyheat виконано у формі паралелепіпеда з подвійними стінками. Основою котла є сталевий теплообмінник прямокутної форми, який складається з топки та верхнього ступінчастого теплообмінника. Водяний об’єм котла (водяна сорочка) утворюється між зовнішніми стінками теплообмінника, топкою і газоходами. У нижній частині теплообмінника розміщена камера збору золи, яка обмежується з боків стінками теплообмінника, зверху — трубчастими колосниками, знизу — піддоном. Ззовні теплообмінник покритий шаром теплоізолюючого матеріалу і декоративною обшивкою, яка надає котлу естетичний вигляд.

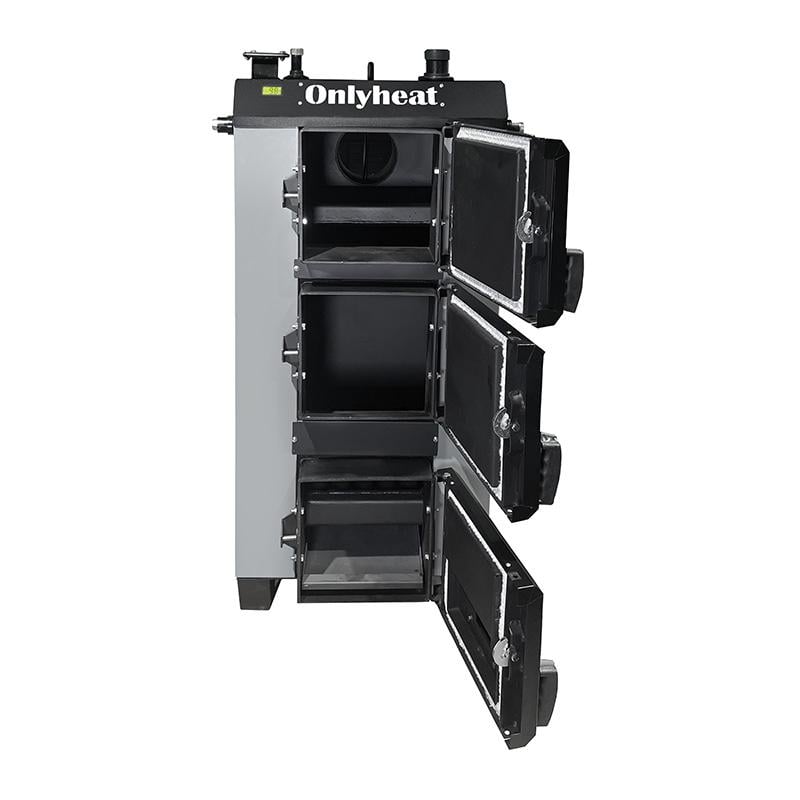

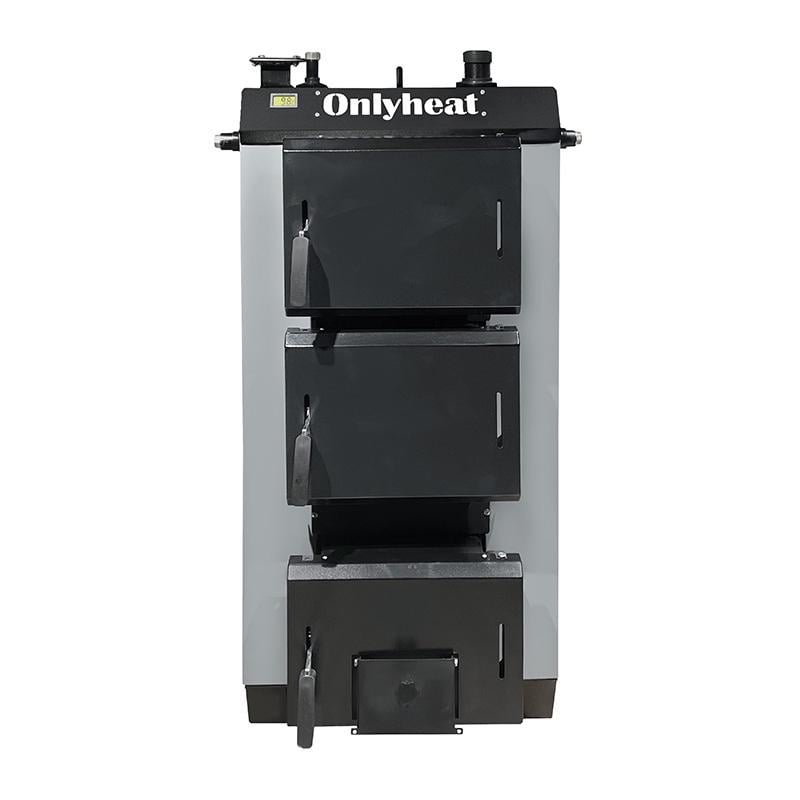

На передній панелі корпусу розміщено троє дверцят:

нижні - призначені для чищення камери збору золи, розпалу і подачі повітря; середні - призначенні для завантаження палива в топку; верхні - призначені для обслуговування та чистки ступінчастого верхнього трубного теплообмінника.

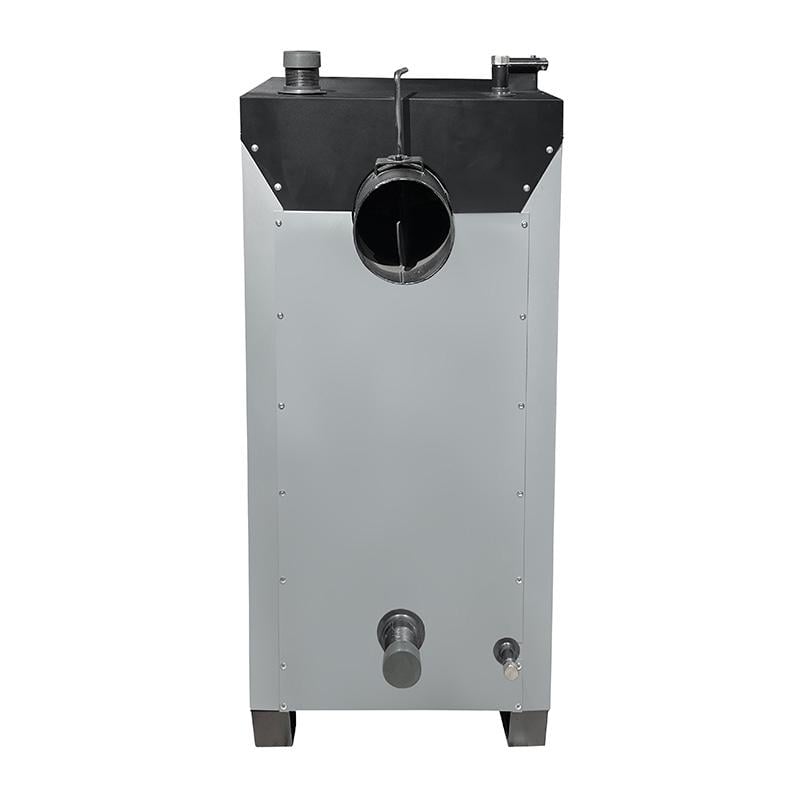

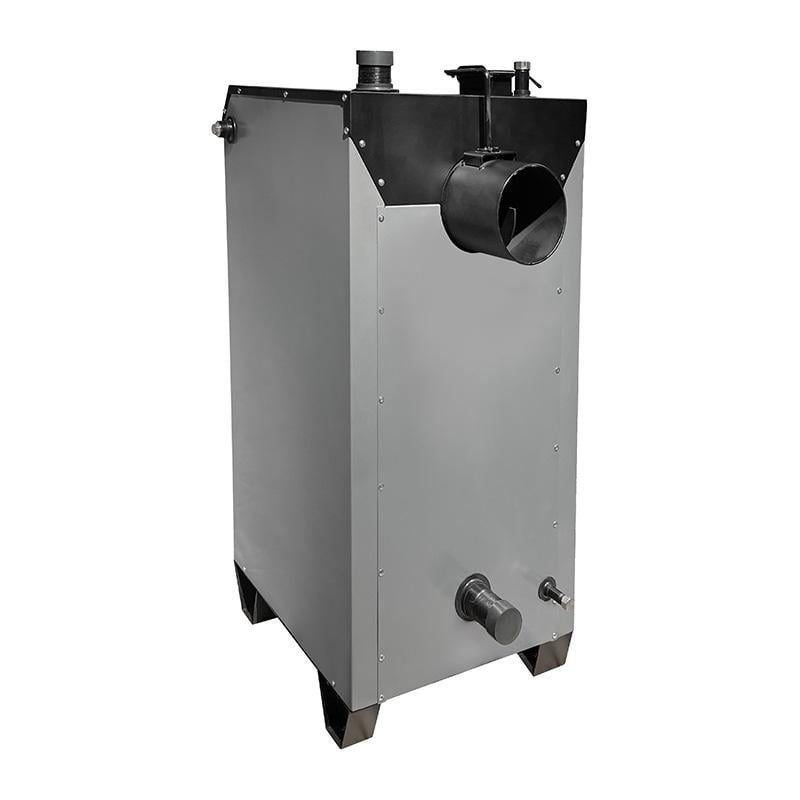

На задній стінці корпусу котла закріплений димар з шибером. У даній моделі передбачено вхід під вентилятор, розташований спереду, зверху та з бокової частини корпусу. Також, позаду розміщений зливний патрубок.

Для зменшення тепловтрат та зниження температури зовнішньої поверхні дверей, всі дверцята обладнані внутрішніми вставками з мінеральної вати.

Для більшої ефективності роботи котла у верхній частині передбачений отвір для встановлення вентилятора (також передбачена можливість монтажу в нижній боковій частині котла, а також в нижню дверку).

При потребі, робота котла контролюється блоком управління, який встановлюється на верхній кришці котла, або термомеханічним регулятором, що керує заслінкою регулювання повітря, яка вмонтована в нижні дверцята. Блок управління збільшує чи зменшує оберти вентилятора залежно від співвідношення заданої і поточної температури води на виході з котла. До блоку керування приєднується датчик температури води, що встановлюється на вихідному патрубку.

На верхній кришці котла міститься патрубок для монтажу додаткового обладнання (група безпеки, термоманометр та ін.).
Котел працює за принципом нагріву води в системі опалення продуктами згорання твердого палива, що спалюються в топці котла. Процес горіння твердого палива відбувається на трубчастих колосниках.

Процес подачі повітря для горіння відбувається двома способами: перший — за допомогою термомеханічного регулятора, коли повітря подається на решітку через заслінку на нижніх дверях котла; другий — за допомогою вентилятора, який керується блоком управління, коли повітря подається в камеру згорання системою мультифорсунок, які розміщенні безпосередньо в камері згорання, та в канал під трубчасті колосники. Характеристики котла твердопаливного Onlyheat 16-20 кВт:

• Номінальна теплопродуктивність (потужність) котла: 16-20 кВт
• Площа обігріву приміщення: до 200 м²
• Площа теплообмінника: 1.8 м²
• Об’єм камери згорання: 71 л
• Об’єм водяної оболонки: 60 л
• ККД: 85%
• Максимальна температура води: 85°С
• Рекомендована мінімальна температура води: 58°С
• Температура димових газів: не менше 100°С
• Робочий тиск теплоносія: не більше 0.15 МПа
• Необхідна величина тиску спрацьовування запобіжного клапана: 0.2 МПа
• Напруга живлення/Частота: 220 В/50 Гц
• Приєднувальні розміри до системи опалення: 2 дюйми
• Діаметр труби під димохід: 160 мм
• Діаметр димової труби: 160 мм
• Висота димоходу: не менше 5 м
• Тривалість горіння (дрова): до 12 год
• Можливість додаткового підключення: пелетний пальник
• Товщина металу камери згорання: 5 мм
• Вид палива: дрова, брикети, вугілля, пелети
• Розміри камери згорання (ВхШхГ): 480х370х400 мм
• Габарити котла (ВхШхГ): 1180x550x800 мм

Будова твердопаливного котла Onlyheat 16-20 кВт:

Патрубок подачі Патрубок для механічної регуляції тяги Патрубок для групи безпеки Двері для чистки верхнього теплообмінника Двері для завантаження палива Двері для чистки та розпалу Лючок механічної подачі повітря Трубчасті колосники Димохід Конденсатовідвід Ступінчастий верхній теплообмінник Патрубок наповнення Стальний корпус котла Камера згорання Утеплювач Комплектація:

• Котел твердопаливний в зборі
• Технічний паспорт
