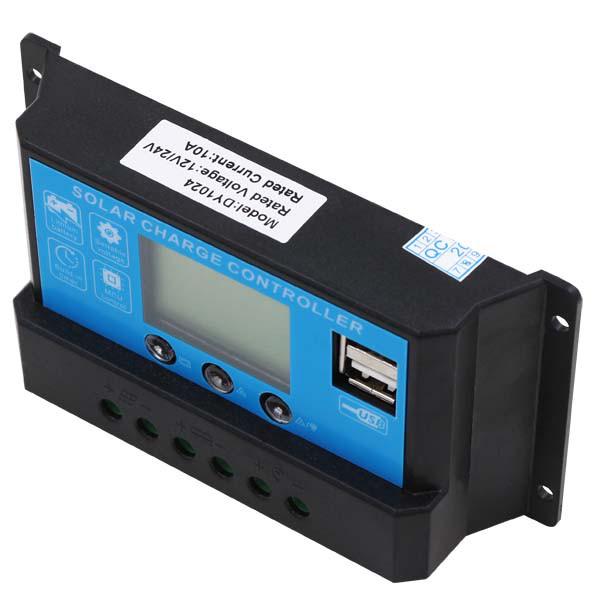

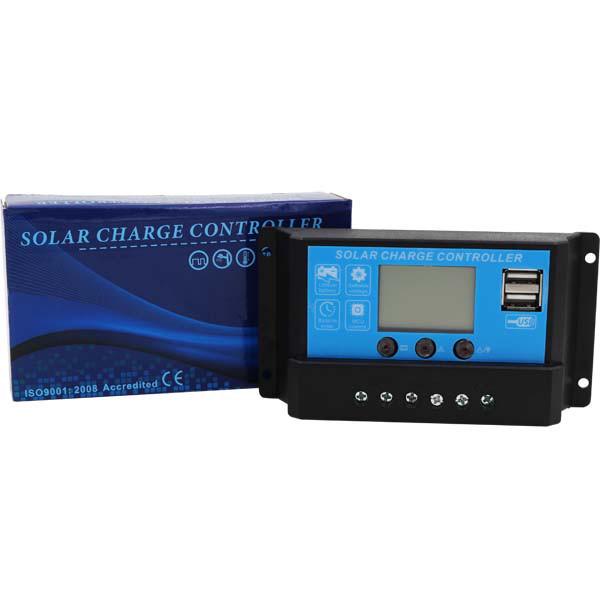

Контролер Juta 10А 12/24 В з дисплеєм і USB-роз'ємом (DY1024)

Контролер DY-1024 це високоінтелектуальний, багатоцільовий контролер сонячної підзарядки і розряду. Вбудований РК-дисплей з дуже дружнім інтерфейсом, гнучке налаштування всіх параметрів. В повній мірі підходить під різне обладнання. Основна відмінність контролера DY-1024 - НАЯВНІСТЬ USB ГНІЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ. Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера. Особливості контролера DY-1024 1. У схемі використовується промисловий контролер. 2. Великий рідкокристалічний екран. 3. Всі параметри налаштовуються. 4. Інтелектуальний триступеневий керований ШІМ зарядки. 5. Захист від короткого замикання і обриву кола навантаження. 6. Захист від зворотного розрядки і перезарядження акумуляторів. 7. Струмовий захист на компліментарних парах MOSFET. 8. Малий нагрів компонентів пристрою. 9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21 Контролер DY-1024 може працювати з наступними типами акумуляторів: 1. Гелеві. 2. Кислотні обслуговуються (герметичні). 3. Кислотні обслуговуються. 4. Залізо-літієві. 5. Літій-іонні. Можливий вибір одного з семи режимів заряду акумулятора: B01 - для герметичних необслуговуваних акумуляторів (напруга абсорбуючої заряду 14,4 / 28,8В) B02 - для гелевих акумуляторів (напруга абсорбуючої заряду 14,2 / 28,4В) B03 - для обслуговуваних акумуляторів (напруга абсорбуючої заряду 14,6 / 29,2В) B04 - для залізо-літієвих акумуляторів (4 банки послідовно) В05 - для залізо-літієвих акумуляторів (5 банок послідовно) В06 - для літій-іонних акумуляторів (3 банки послідовно) В07 - для літій-іонних акумуляторів (4 банки послідовно) Контролер DY-1024 дозволяє контролювати і самостійно встановлювати: - Напруга на клемах акумулятора; - напруга підтримує заряду; - напруга відключення навантаження; - напруга відновлення подачі живлення на навантаження (після відключення). - режим роботи навантаження. Опис індикації символів на рідкокристалічному дисплеї контролера DY-1024: P1: цифрові параметри. P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор через низької напруги. Якщо символ блимає, значить, акумулятор повністю заряджений і знаходиться в підтримує (float) режимі заряду. P3: Індикація роботи сонячної панелі. Цей символ вказує, що підключення панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей. P4: Індикація 5 поділок рівня заряду батареї. P5: Індикація розряду. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю. P6: індикація навантаження. Цей символ вказує, що контролер знаходиться в стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження. P7: А - індикація сили струму; H - Індикація годин. Р8: V - Індикація напруги. Опис функції клавіш контролера DY-1024: Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками в циклічної послідовності як показано на малюнку. Кнопка налаштування параметрів, збільшує вибране значення. Ця клавіша включення виключення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в стані настройки параметрів. Вибір режиму роботи навантаження контролера DY-1024 1. Ручне управління навантаженням за допомогою кнопки "DOWN". 2. Програмне управління навантаженням за допомогою вбудованого таймера: [24H] - навантаження включена весь час (24 години на добу); [1-23H] - навантаження включиться при зниженні освітлення і вимкнеться після закінчення запрограмованого часу роботи; [0H] - "від заходу до світанку", управління навантаженням за датчиком освітленння. Технические характеристики контролера DY-1024 Модель DY-1024 Номінальний струм 10A Номінальна напруга 12В / 24В автоматичне визначення Напруга сонячної панелі ≤50В Подтримуючий (float) заряд 13.8В / 27,6В (настроюваний параметр) Напруга відключення навантаження (захист від переразряда акумулятора) - LVD 10.7В / 21.4В (настроюваний параметр) Відновлення підключення навантаження (після захисту від переразряда акумулятора) - LVR 12,6В / 25.2В (настроюваний параметр) Напруга абсорбуючого заряду (Boost) b01 Герметичні 14,4В / 28,8В настроювані параметри b02 Гелеві14.2В / 28.4В b03 Заливні 14.6В / 29.2В b04 Залізо-літій 3,6В х 4шт фиксовані параметри b05 Залізо-літій 3,6В х 5шт b06 Літій-іон 4,2В х 3шт b07 Літій-іон 4,2В х 4шт Втрати холостого ходу ≤10мA Режим зарядки ШИМ Рекомендований провід 6 мм.кв Рабоча температура -35 ° C ~ 60 ° C Габарити 70 мм * 133 мм * 34 мм Вага 154г
