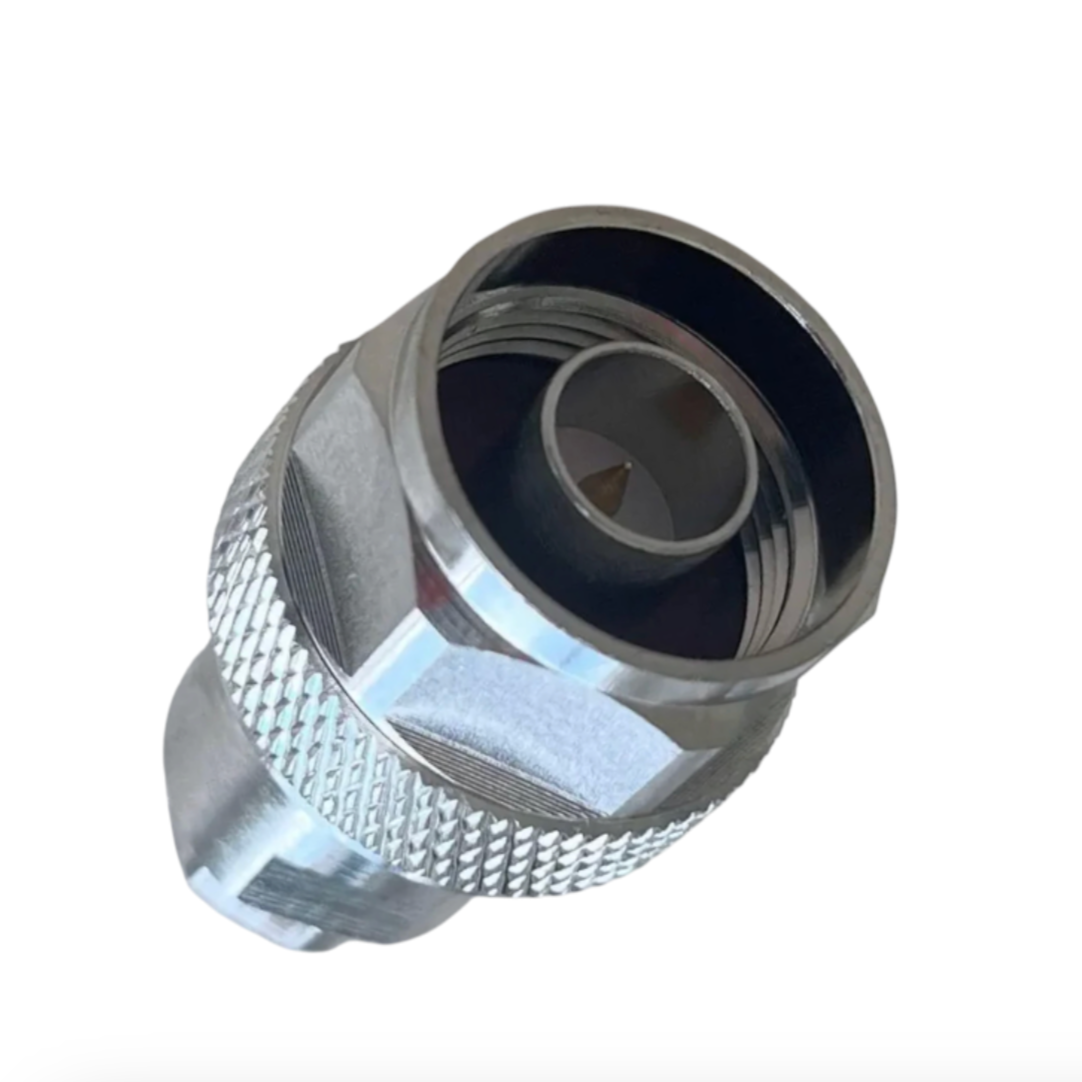

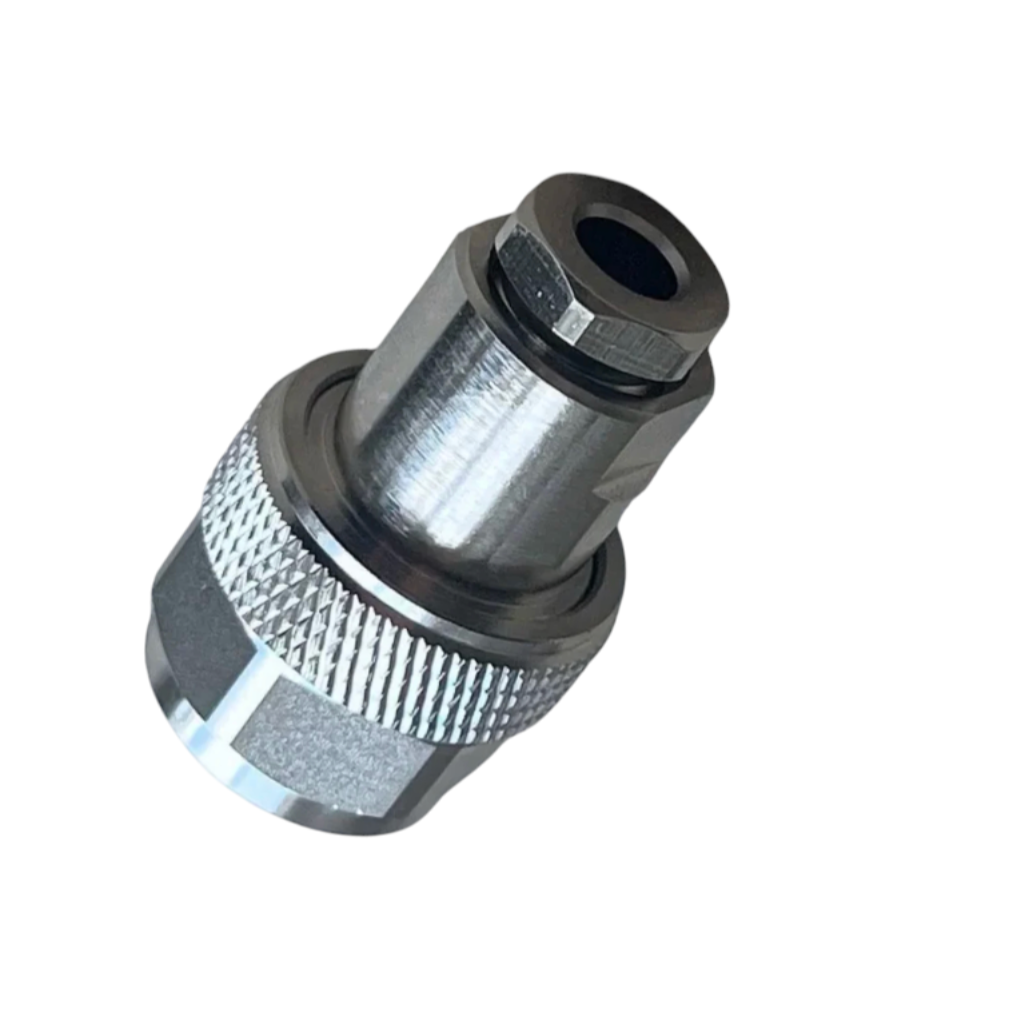

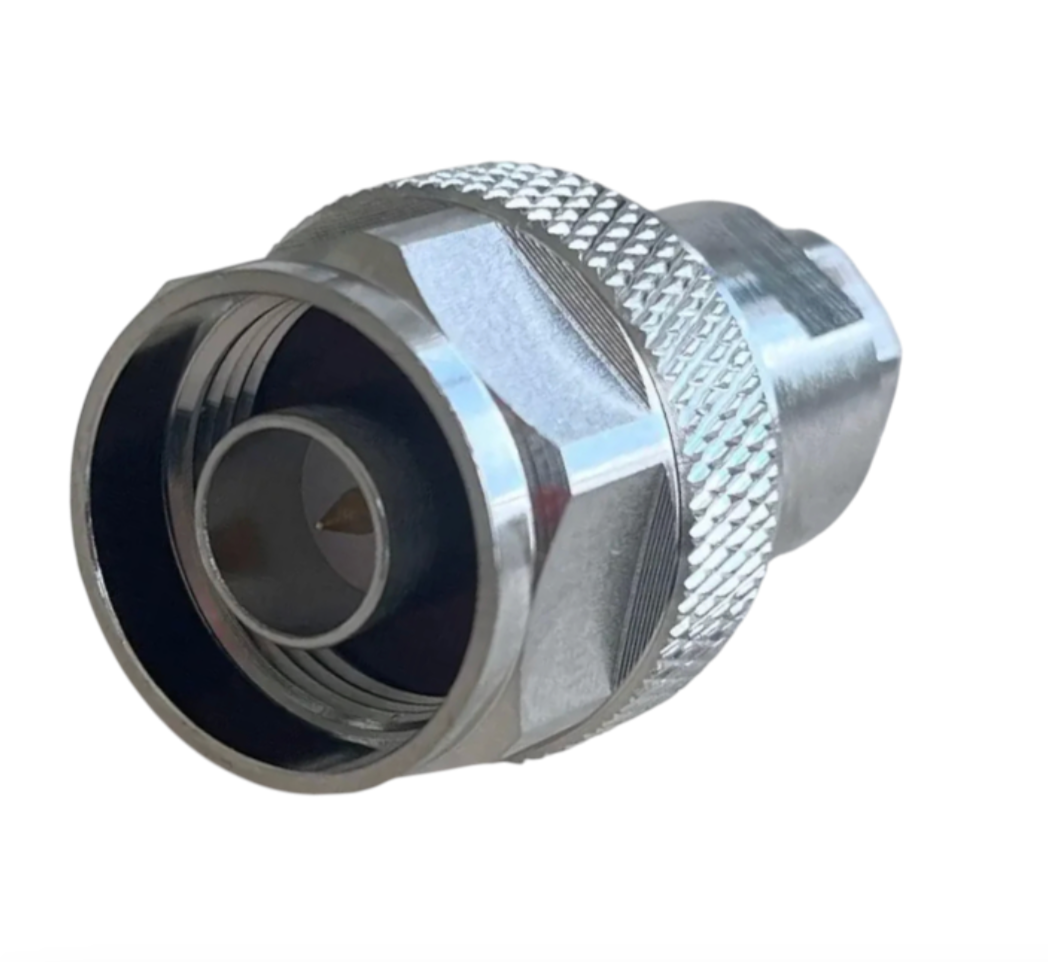

Конектор високочастотний RF N Leno RF Male для кабелю RG223 із золотим покриттям (000049091_1)

Високочастотний RF-конектор N Male для кабелю RG223 із золотим покриттям та ультранизкими втратами до 3 ГГц від Leno RF.

Конектор N male, сумісний із кабелями RG-223, RG-58, RG-142 і RG-400, виготовлений із високоякісних матеріалів і розрахований на надійну роботу у ВЧ-тракті. Центральний контакт виготовлений із латуні та покритий золотом для мінімізації втрат і поліпшення провідності. Як діелектрика використовується білий PTFE, що забезпечує стабільні параметри та високу електричну міцність.

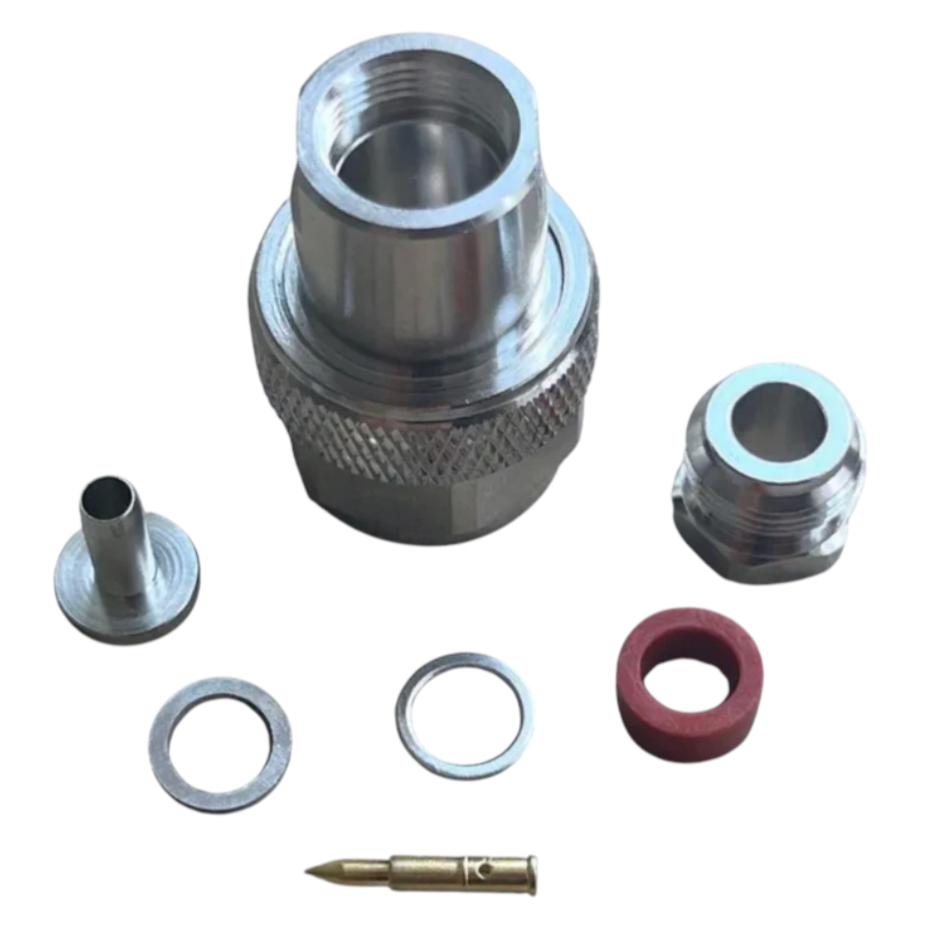

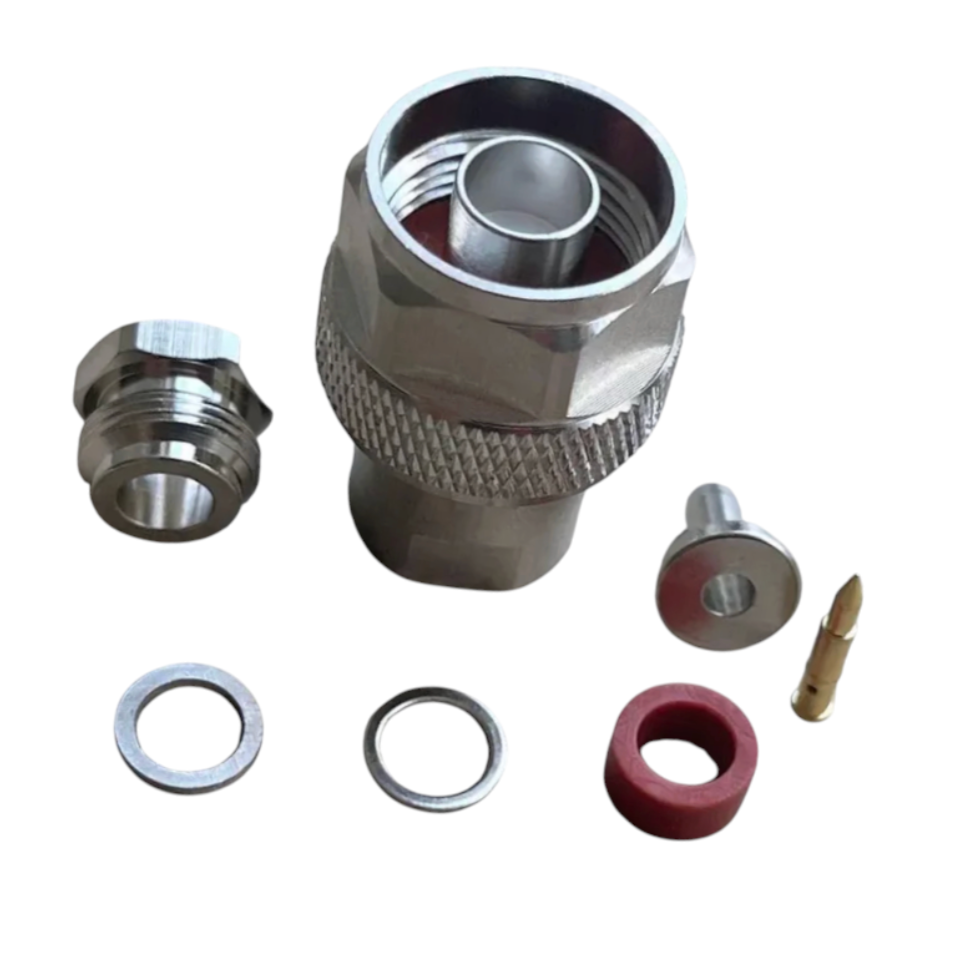

Корпус конектора виготовлений із латуні з нікельуванням, що збільшує зносостійкість і захищає від корозії. Монтаж передбачає паяння центральної жили та механічне фіксування екрана за допомогою нарізного обтискання. Розміри підготовки кабелю можна уточнити в специфікації, представленій на фото.

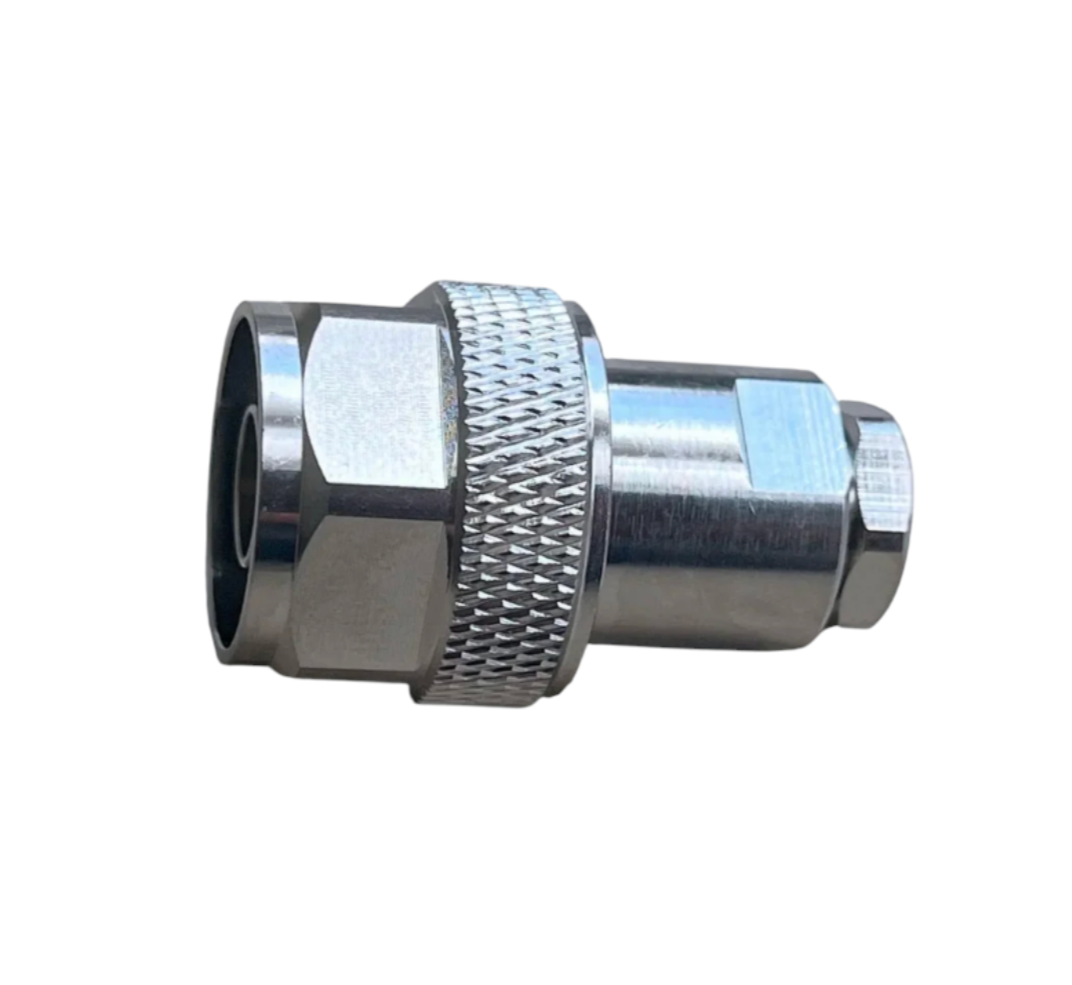

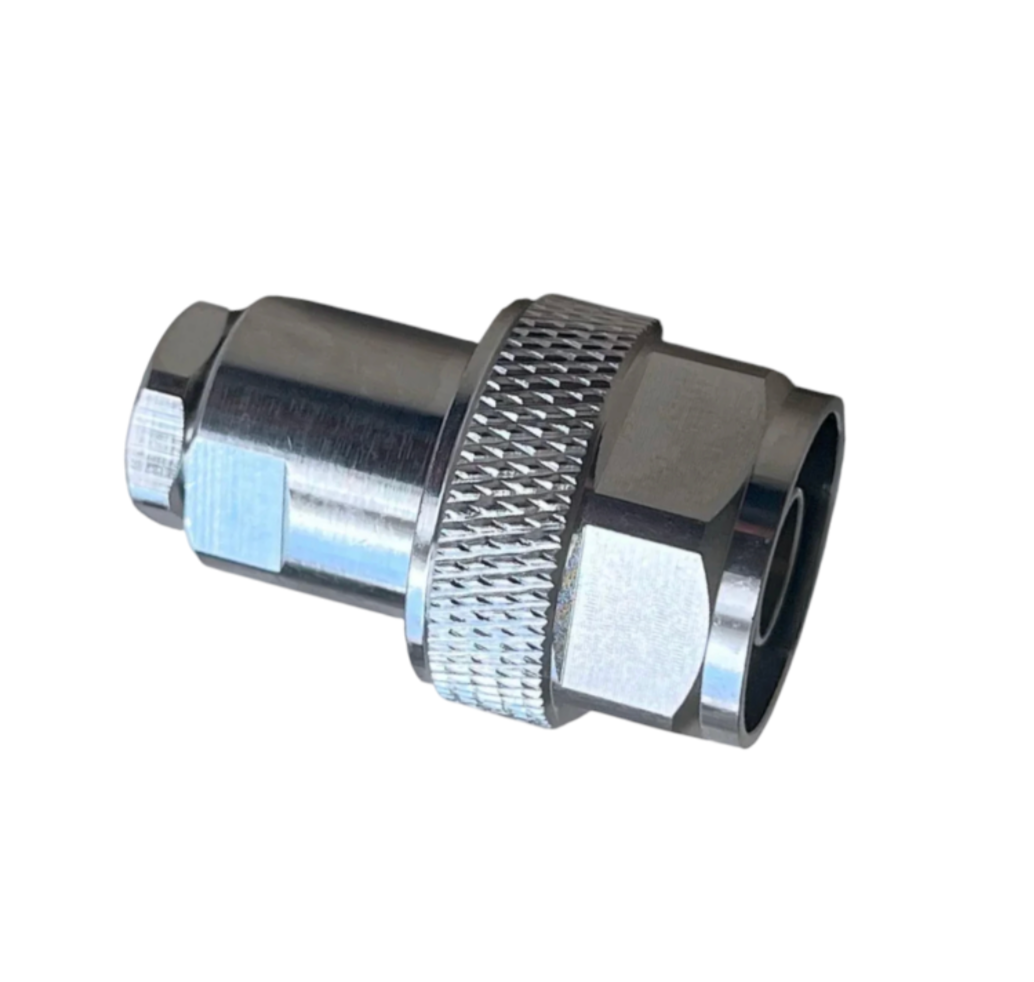

Кожен конектор герметично упакований в окремий пластиковий пакет. Гайка обладнана накаткою для зручного ручного затягування та шестигранною фрезерованою частиною під ключ 18 мм для фінального фіксування.

Електричні параметри:

Характеристики узгодження оптимізовані для діапазону до 3 ГГц, особливо під час використання з кабелем RG223. Підтверджені параметри КСВ:

— ≤1.15 за 900 МГц

— ≤1.20 за 1800 МГц

— ≤1.25 за 3000 МГц

Фактичні вимірювання зроблені на аналізаторі Agilent E8358A.

Внесені втрати не перевищують 0.05 дБ у діапазоні до 3 ГГц.

Діелектрик витримує напругу не менш ніж 1000 В.

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Група кабелю: RG-223
• Контакти: латунь із золотим покриттям
• Корпус: латунний, нікельований
• Робоча напруга: до 500 В
• Мінімальна кількість до купівлі: від 1 шт
• Одиниця виміру: штука
• Покриття контактів: золото
• Тип: N
• Різновид роз'єму: N (штекер)
• Хвильовий опір: 50 Ом
• Максимальна робоча частота: до 3 ГГц
