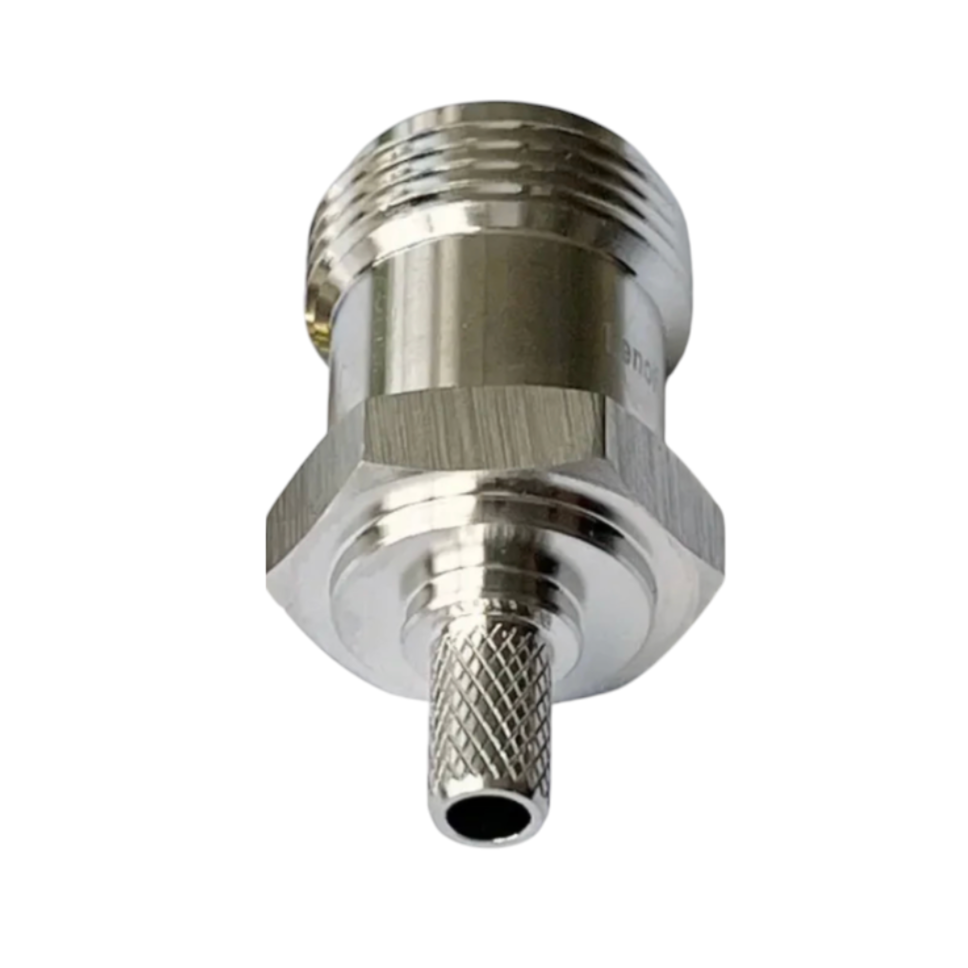

Конектор N-типу гніздо Leno RFз нікелевим покриттям 1 шт. (000049239)

Конектор N-типу (гнездо) сумісний із кабелями JACK FOR RG-223, RG-142 і RG-400 Leno RF (КНР) з нікелевим покриттям

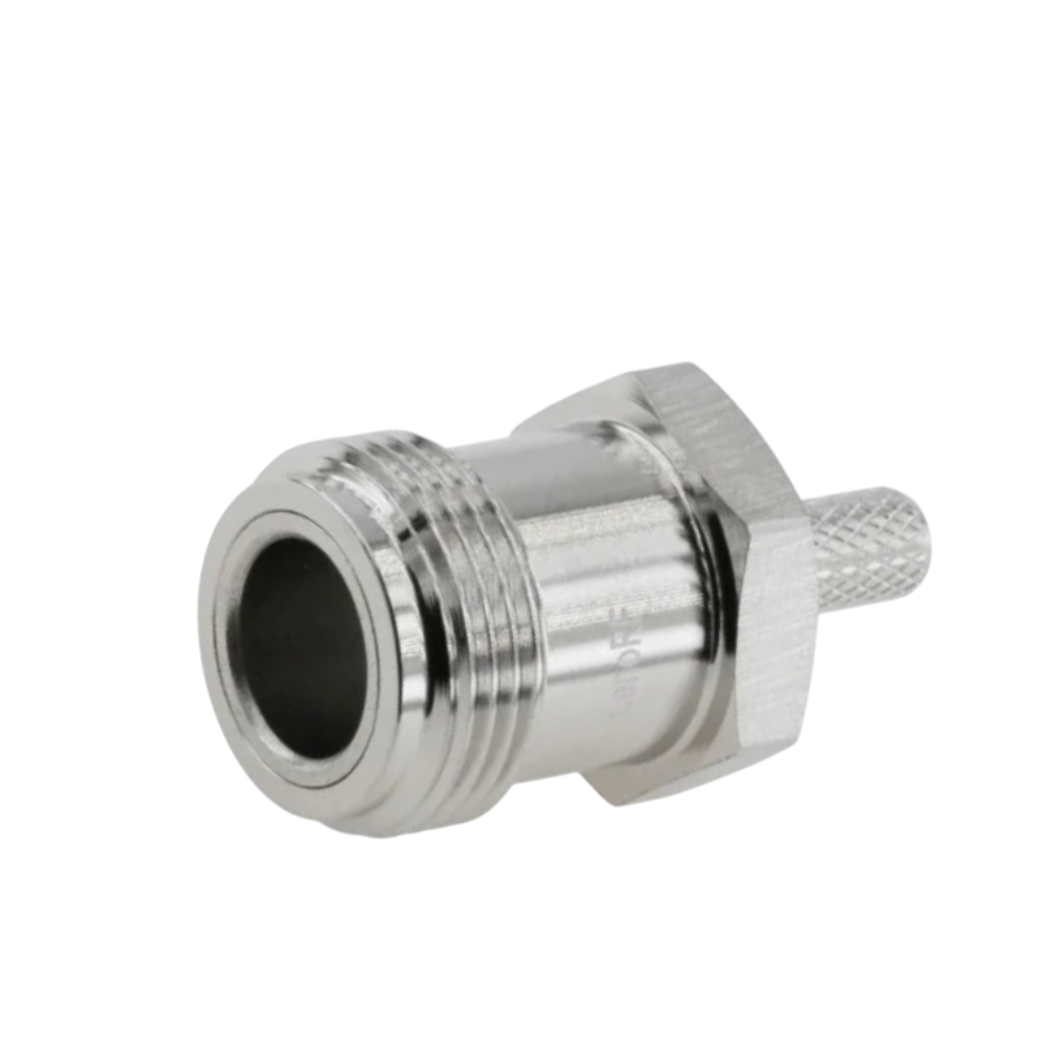

Конектор N-типу (гнізо) сумісний із кабелями RG-223, RG-142 і RG-400. Центральний контакт виготовлений із фосфористої бронзи із золотим покриттям, що гарантує чудову провідність і довговічність з'єднання. Як діелектрика використовується білий фторопласт (PTFE), що має високу термостійкість і стабільність параметрів. Корпус конектора виготовлений із латуні з нікелевим покриттям, стійким до корозії, а обтискна гільза — з м'якої міді з тим самим покриттям для надійного механічного контакту.

Електричні параметри конектора дають змогу використовувати його на частотах до 3 ГГц із мінімальними втратами сигналу. Він демонструє низький коефіцієнт стоячої хвилі (КСВН) і малі вставні втрати на частотах 900 МГц, 1800 МГц і 3000 МГц, що робить його оптимальним вибором для кабелів типу RG223. Діелектрична міцність становить до 1000 В, забезпечуючи безпечну роботу за підвищених навантажень.

Монтаж конектора здійснюється методом обтискання або паяння. Центральний контакт можна прип'ятити через спеціальний отвір або обтиснути шестигранником 2.5 мм, а зовнішній провідник — шестигранником 5.41 мм. Паяння центрального штифта дає змогу домогтися найкращих параметрів КСВН, порівнюючи з обтисканням. На хвостовику корпусу вироблена однорідна накатка завдовжки 7.7 мм, що забезпечує стійке утримання кабелю.

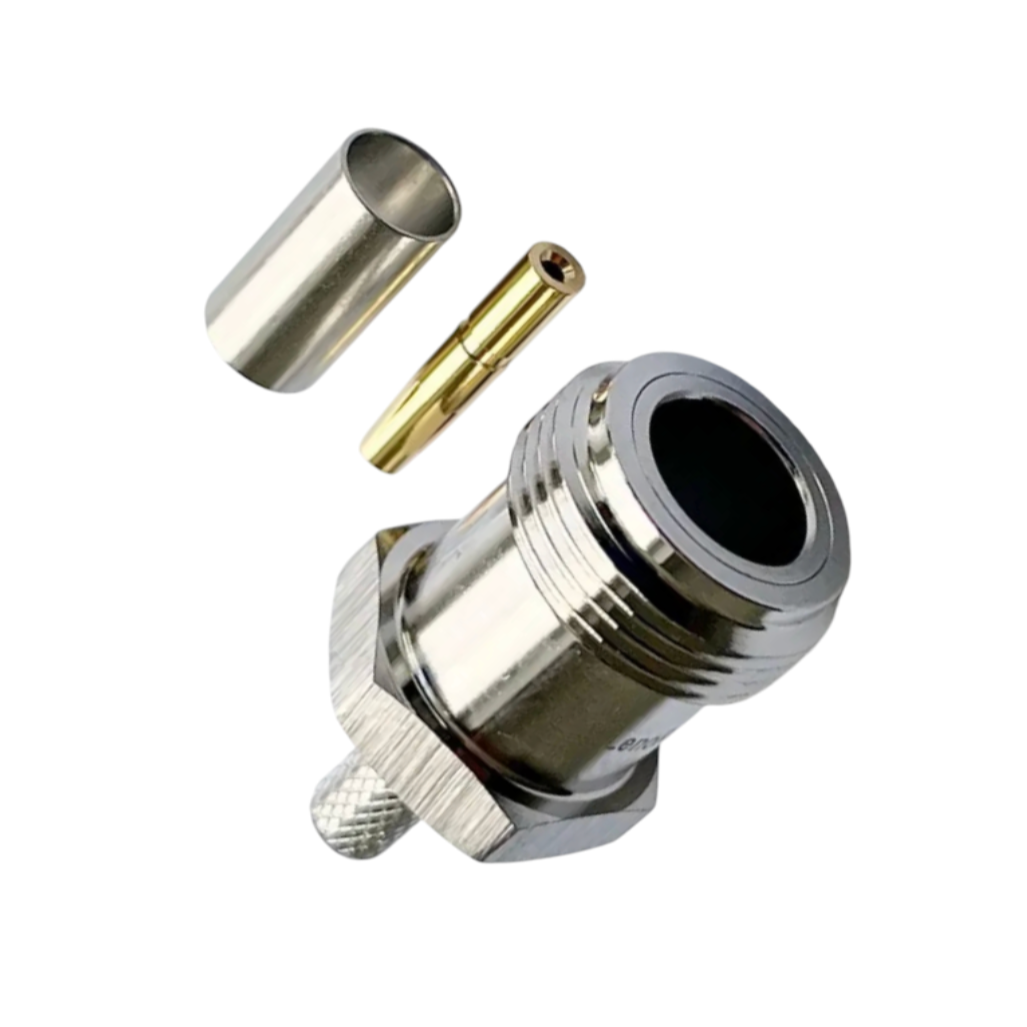

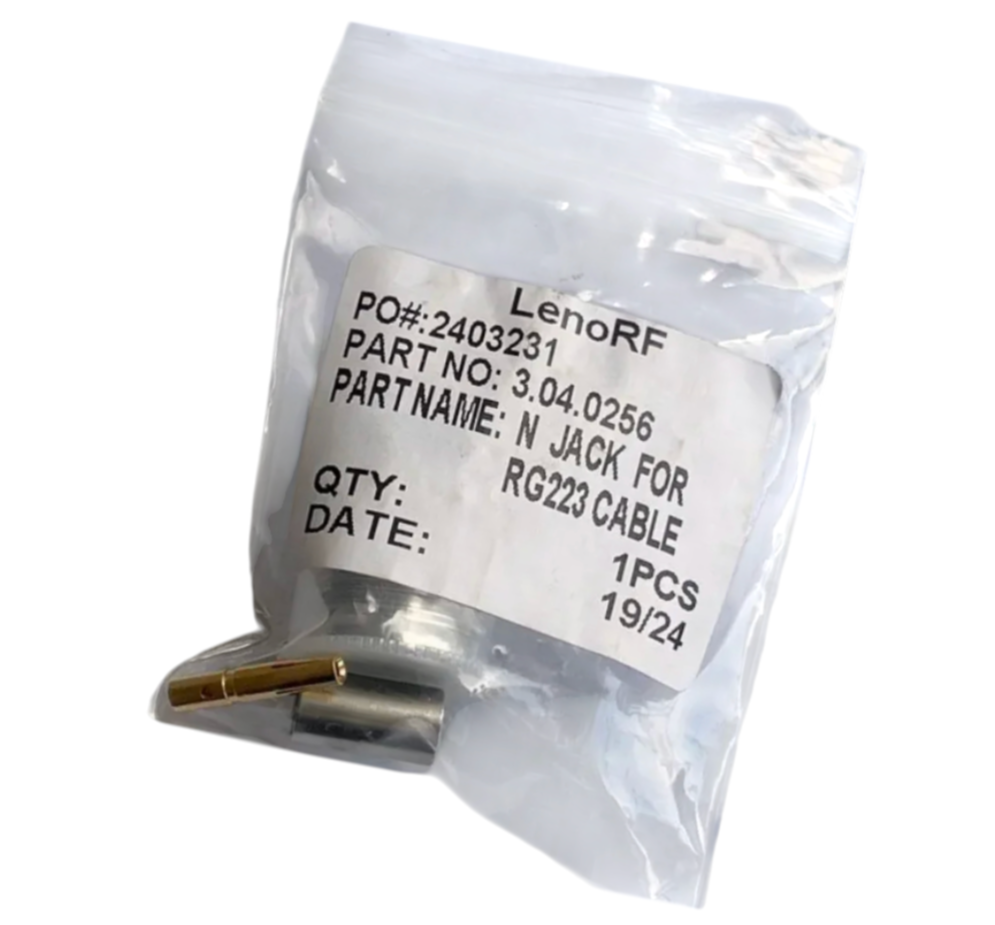

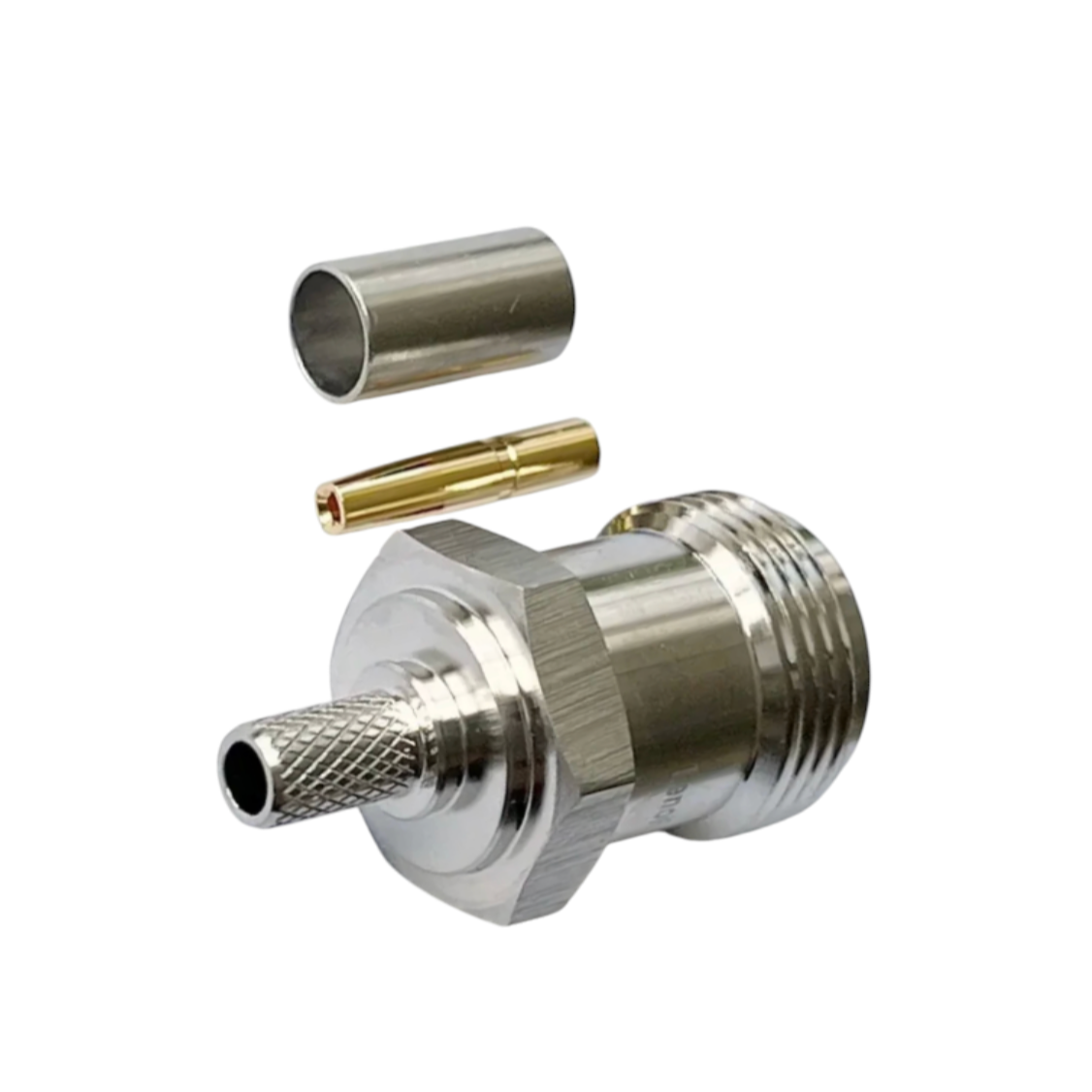

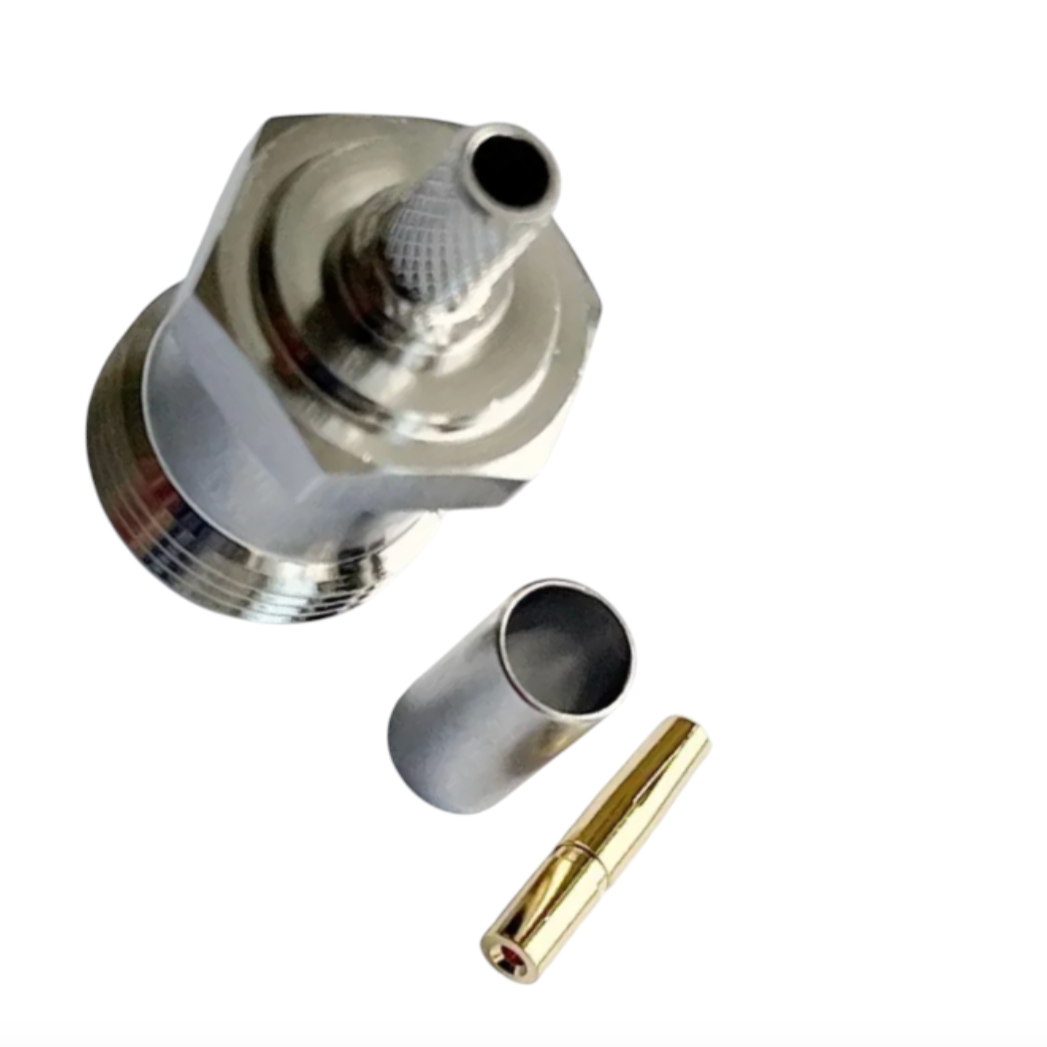

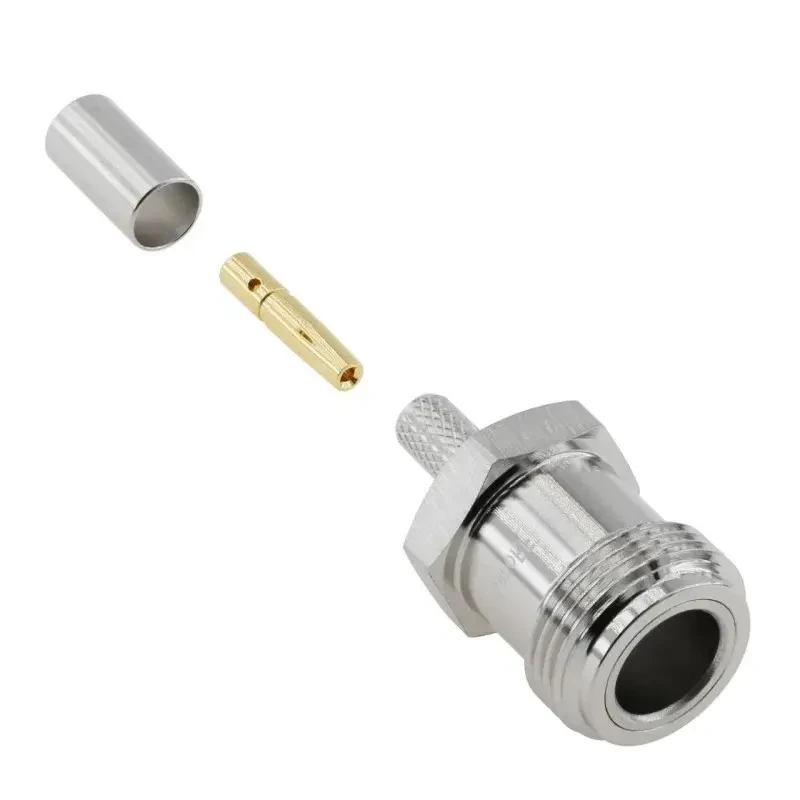

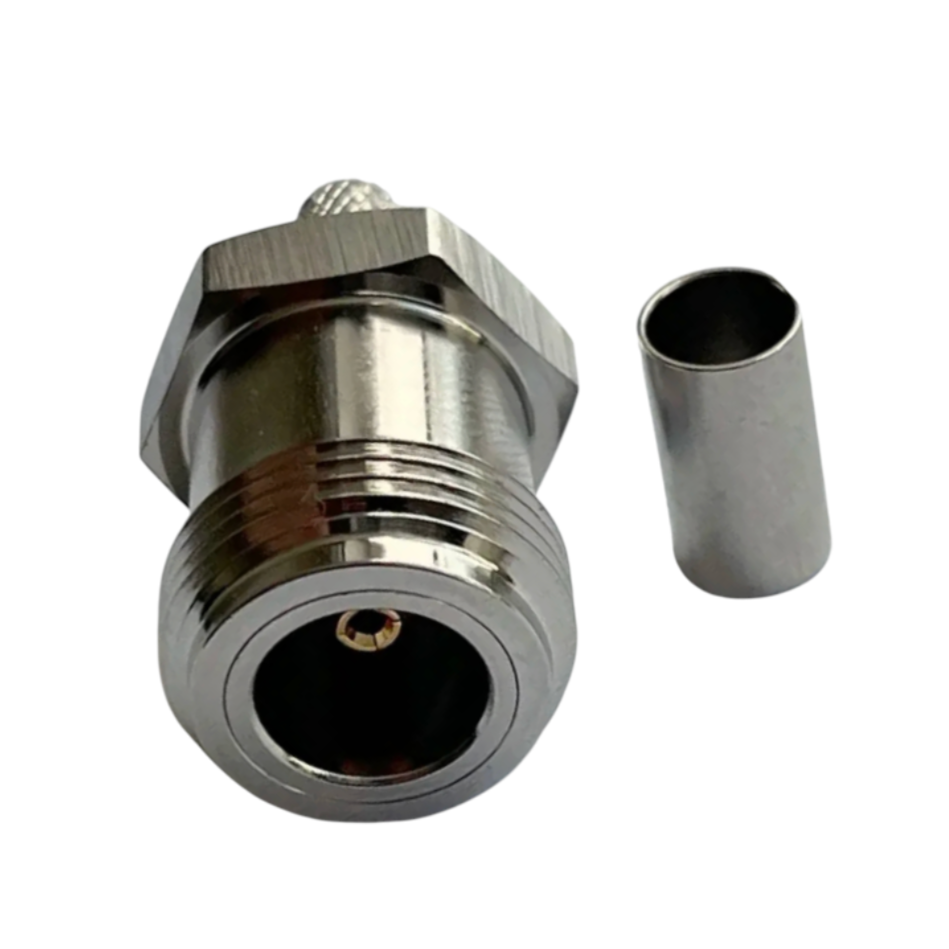

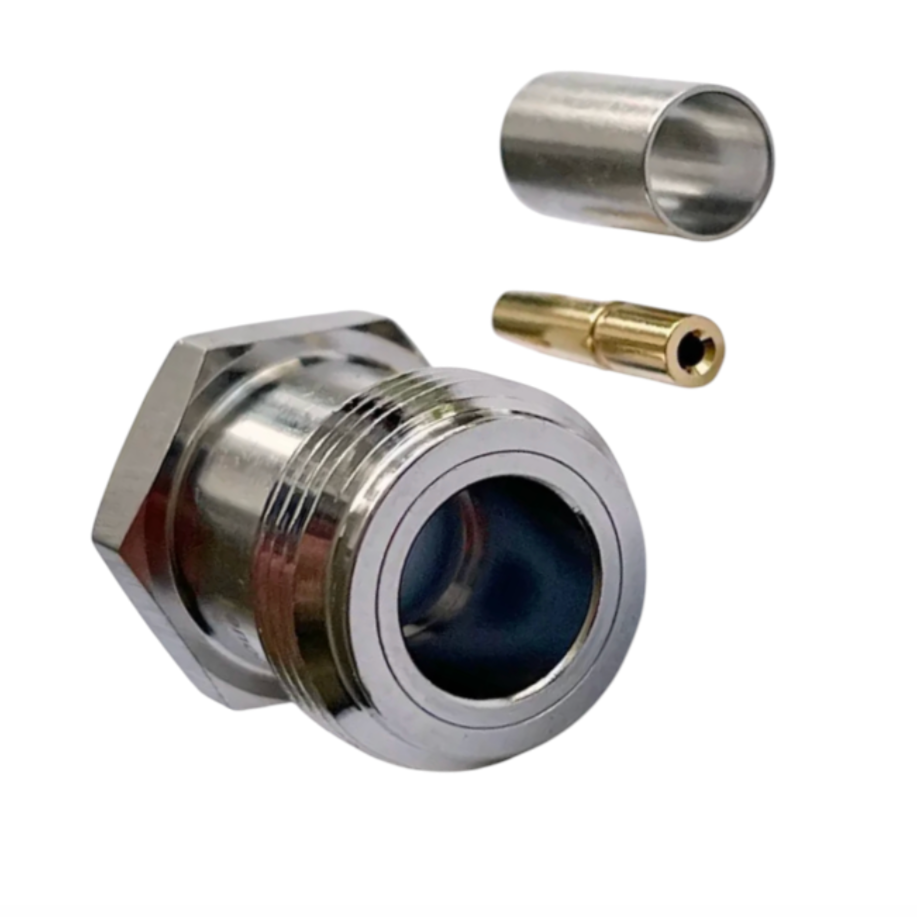

Для зручності збирання та затягування з'єднання корпус забезпечений шестигранним фрезеруванням під гайковий ключ на 16 мм. Рекомендований момент затягування для латунних конекторів N-типу становить 5 Н·м. Конектор постачається в індивідуальному пластиковому пакованні та складається з трьох елементів: корпусу, центрального штифту та обтискної гільзи.

Характеристики:

• Сумісні кабелі: RG-223, RG-142, RG-400
• Центральний контакт: фосфориста бронза, золодіння
• Діелектрик: PTFE (фторопласт), білий
• Корпус: латунь із нікелевим покриттям
• Обтискна гільза: м'яка мідь із нікелевим покриттям
• Хвильовий опір: 50 Ом
• Частотний діапазон: до 3 ГГц
• КСВН: ≤1.15 за 900 МГц, ≤1.2 за 1800 МГц, ≤1.3 за 3000 МГц
• Під час вставлення витрати: ≤0.05 дБ на всіх зазначених частотах
• Діелектрична міцність: ≥1000 В
• Напруга: 500 В
• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Одиниця виміру: штука
• Мінімальна норма відпускання: від 1 шт.
