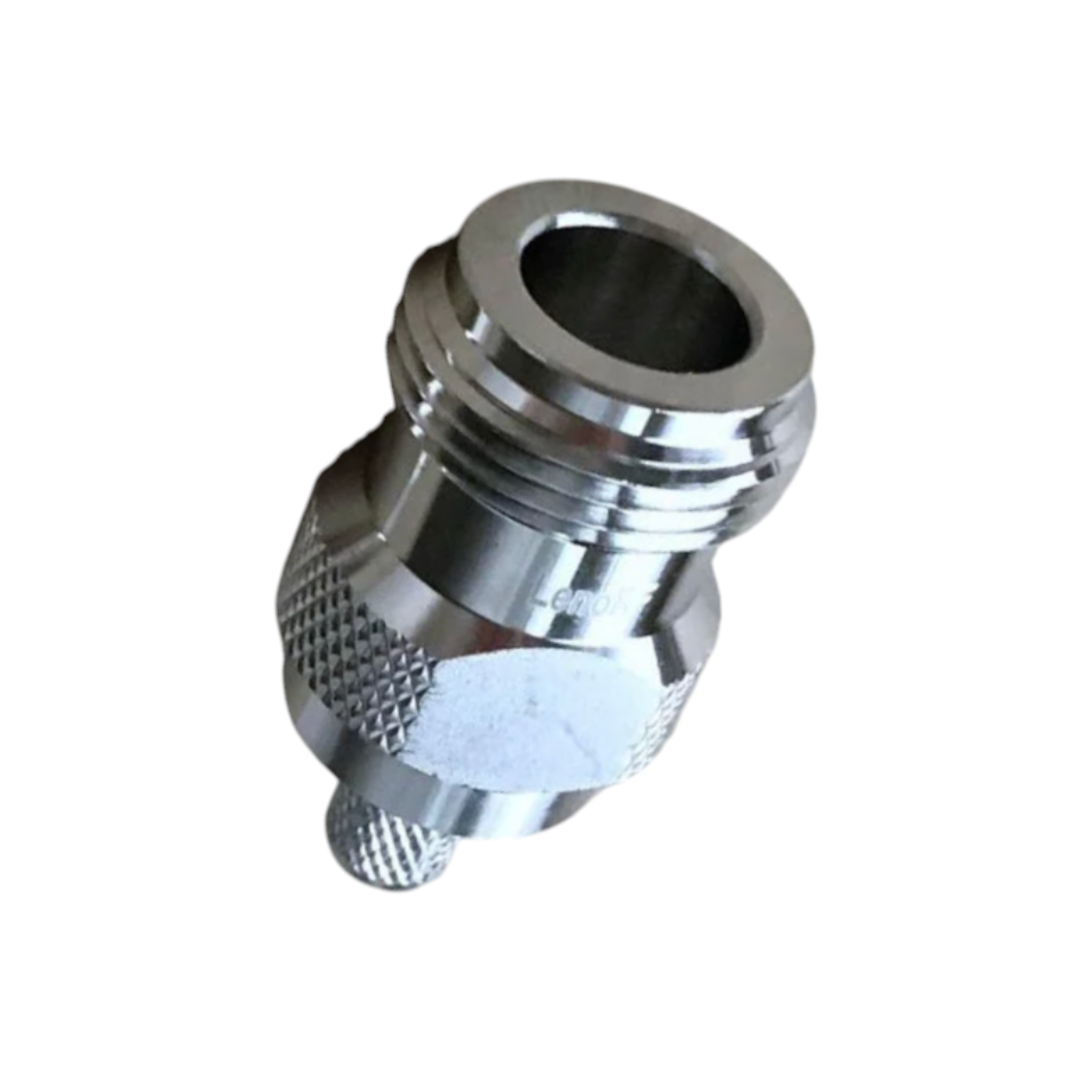

Конектор гніздо кутовий N Leno RF 3.04.0265 N Female для коаксіального кабелю LMR240 1 шт. (000049237)

3.04.0265 — N(female) for LMR240 — Кутовий конектор N (гнідо) для коаксіального кабелю LMR240, Leno RF (КНР)

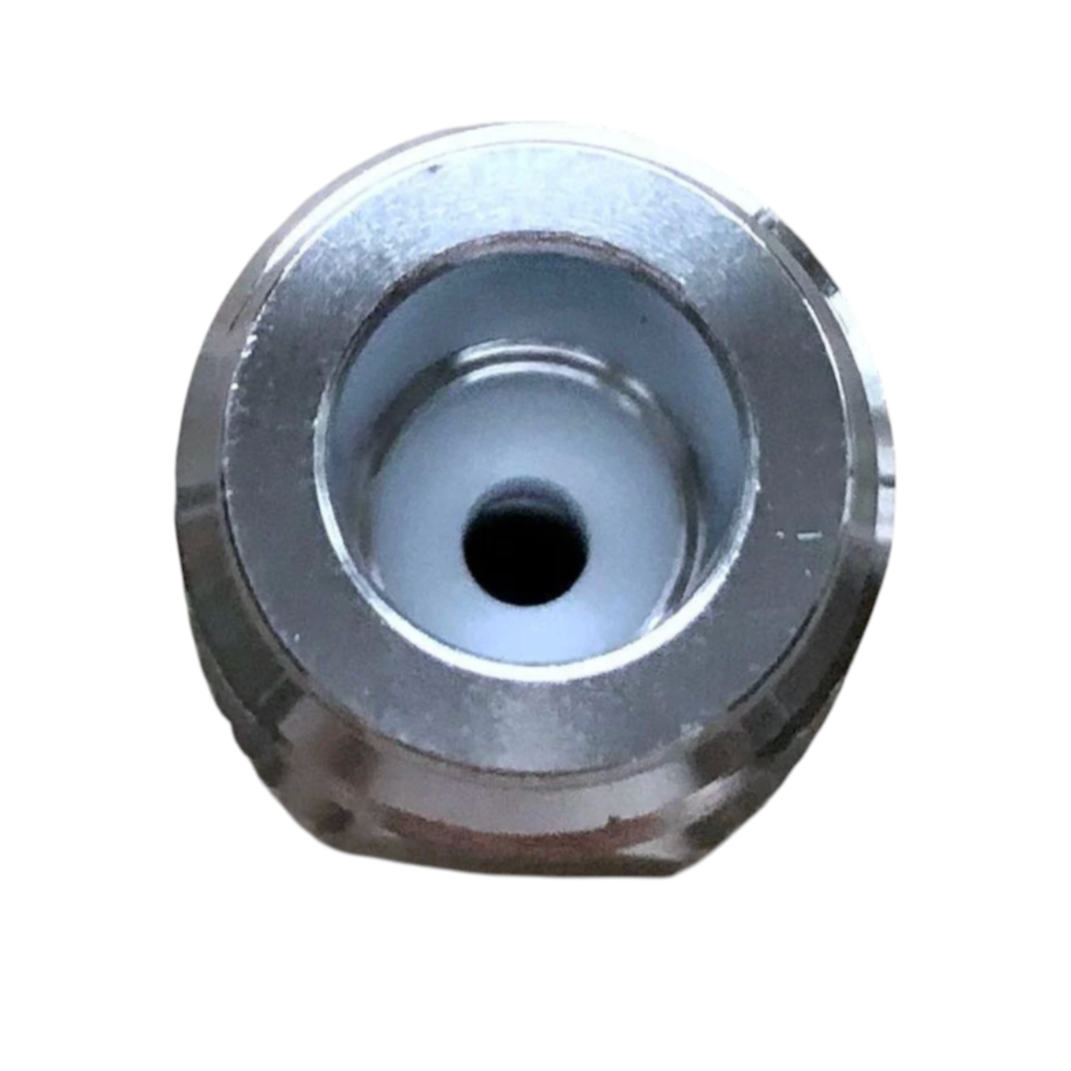

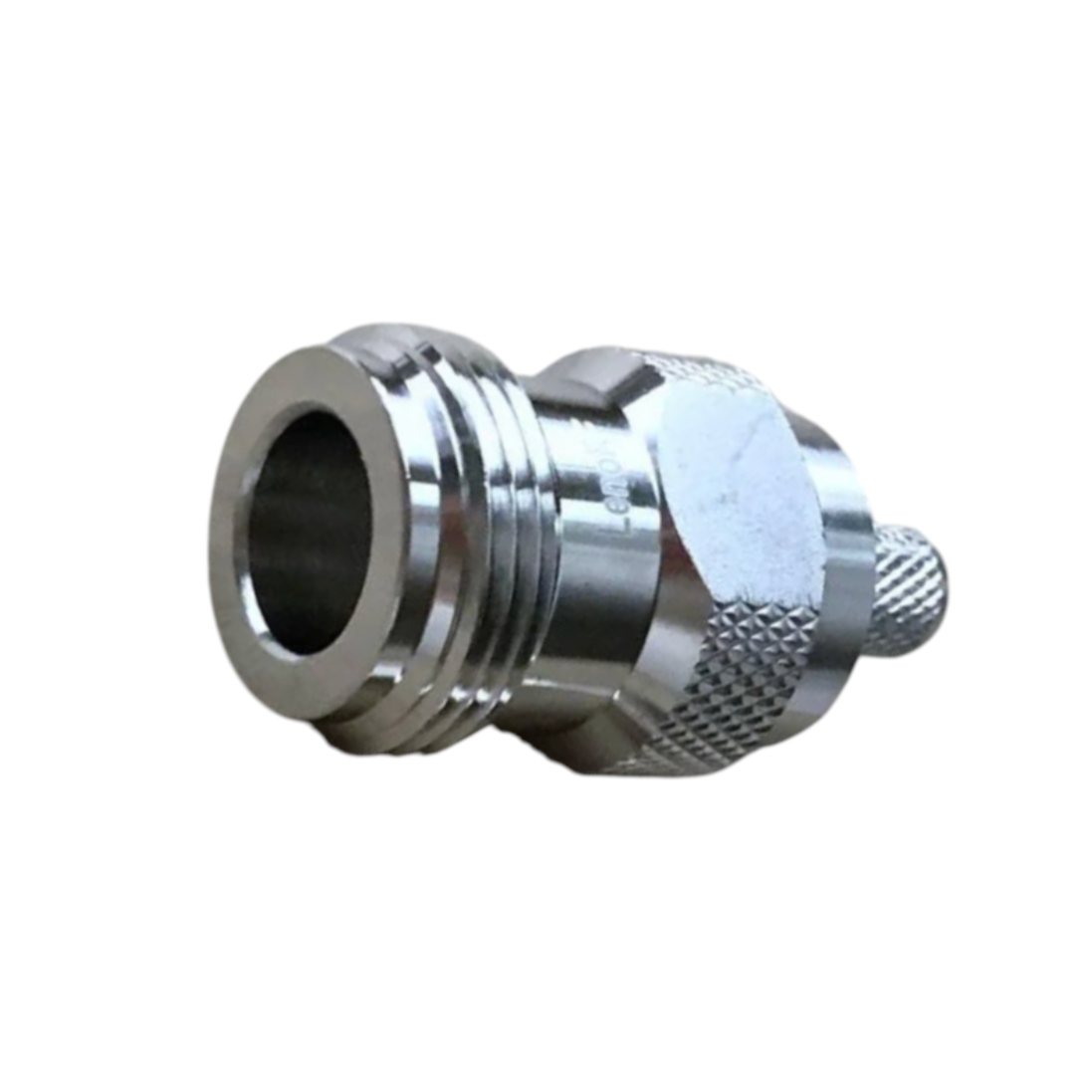

Кутовий конектор N (гніздо) 3.04.0265 — N (female) для кабелю LMR240 являє собою надійне рішення для з'єднання коаксіальних кабелів у високочастотних системах. Він сумісний із найпоширенішими типами кабелів, що застосовуються в телекомунікаційних і антенних мережах. Конектор виготовлений із міцних і довговічних матеріалів: центральний контакт виготовлений із фосфористої бронзи з позолоченим покриттям для поліпшення провідності, діелектрик — з термостійкого фторопласту, а корпус — з латуні з нікелевим покриттям, , яка забезпечує стійкість до корозії та тривалий термін експлуатації.

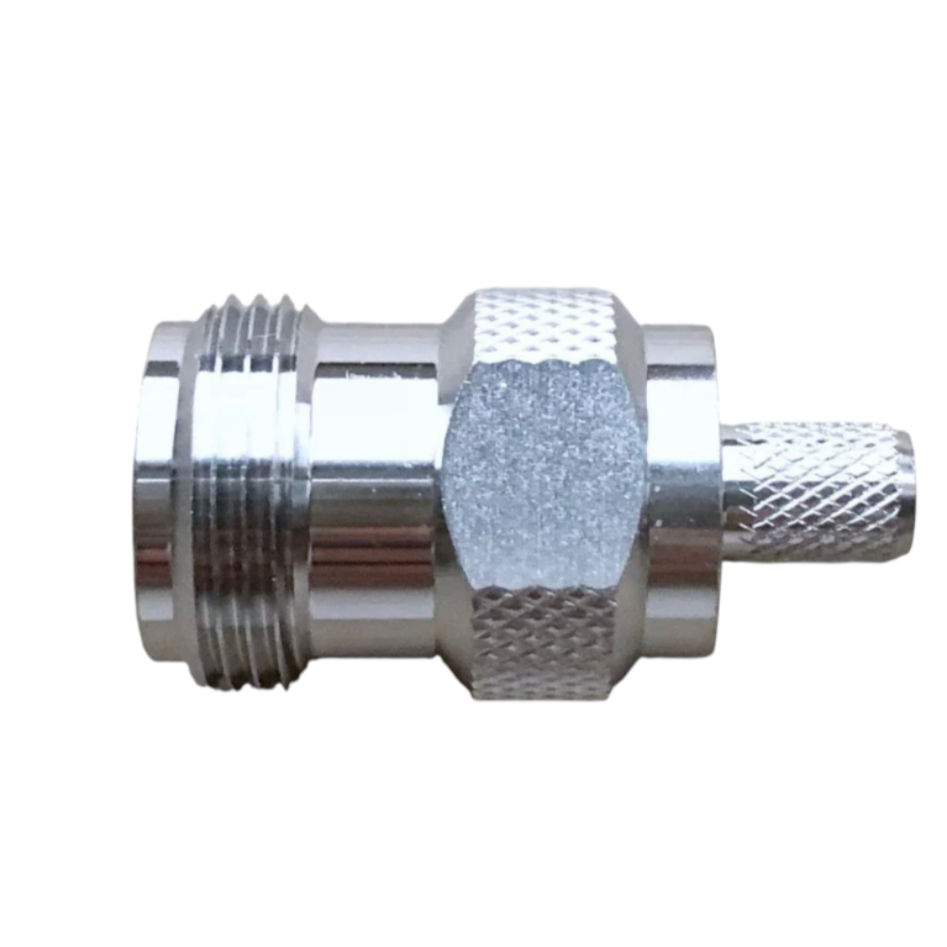

Завдяки продуманій конструкції цей конектор забезпечує стабільне передавання сигналу та мінімальні втрати по всьому діапазону частот. Встановлення можливе як методом опресування, так і паяння центрального контакту, що дає змогу досягти оптимальних електричних параметрів з'єднання. Для підвищення надійності на хвостовій частині корпусу зроблена насічка, що покращує фіксацію кабелю.

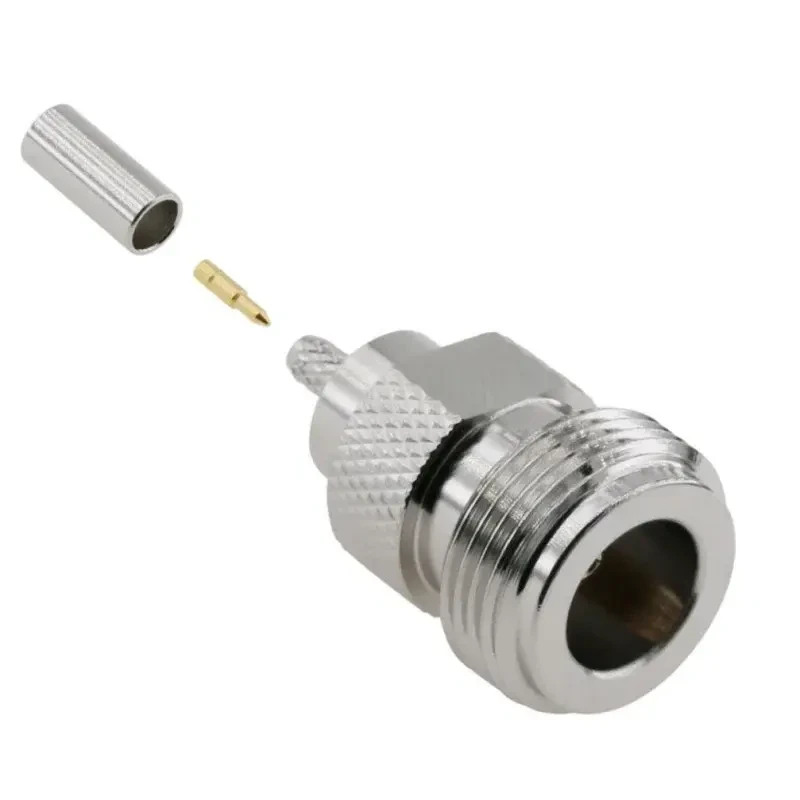

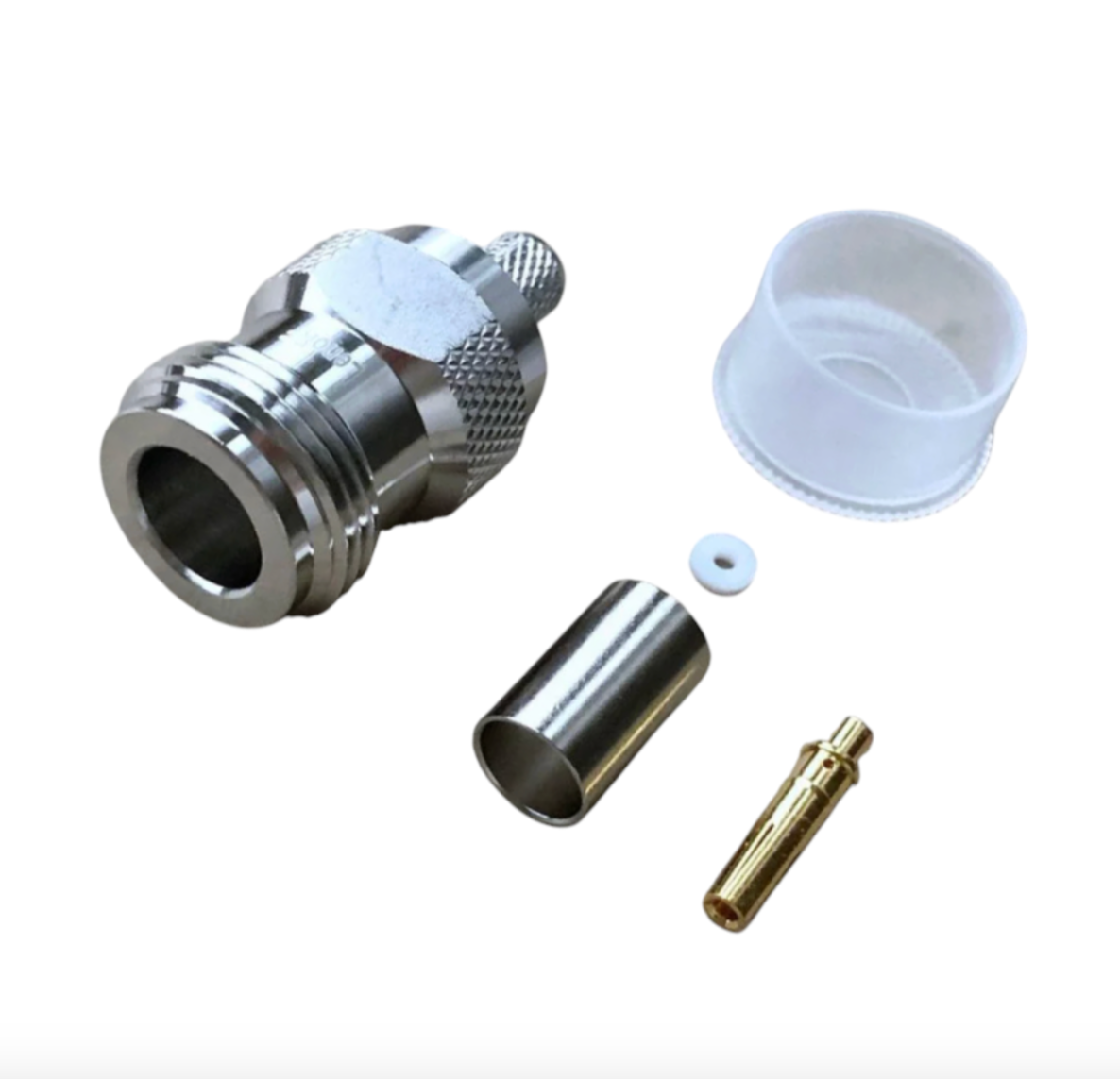

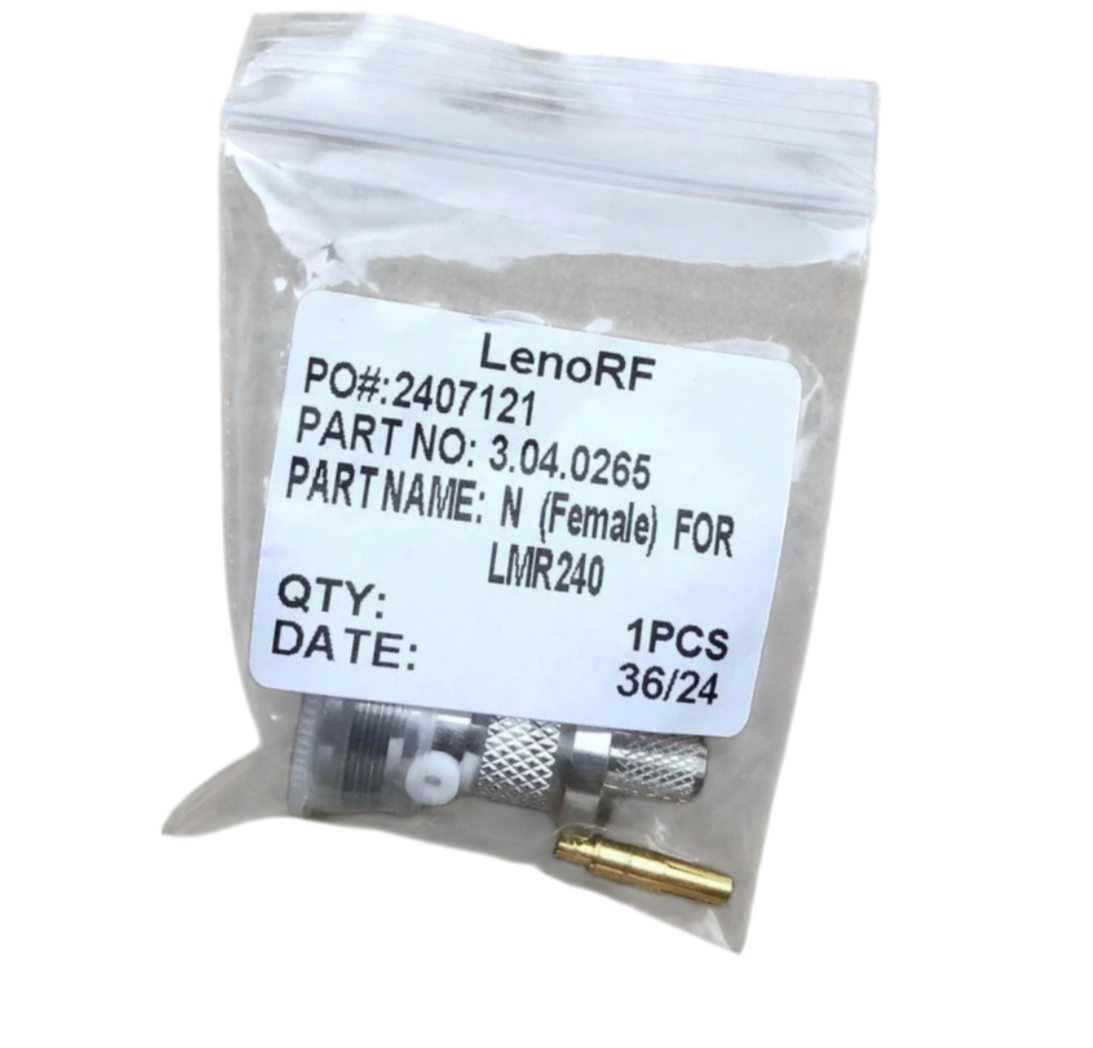

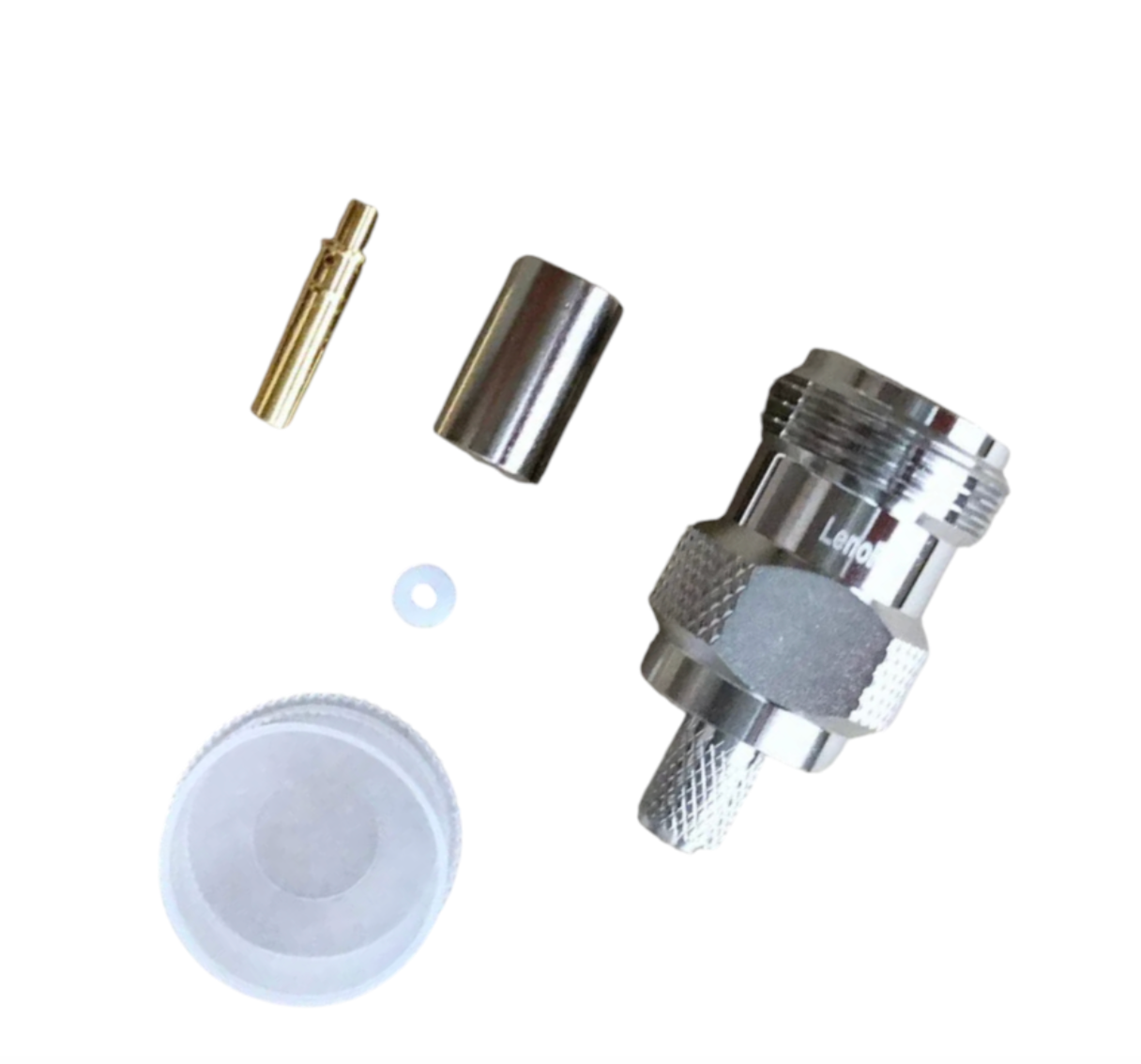

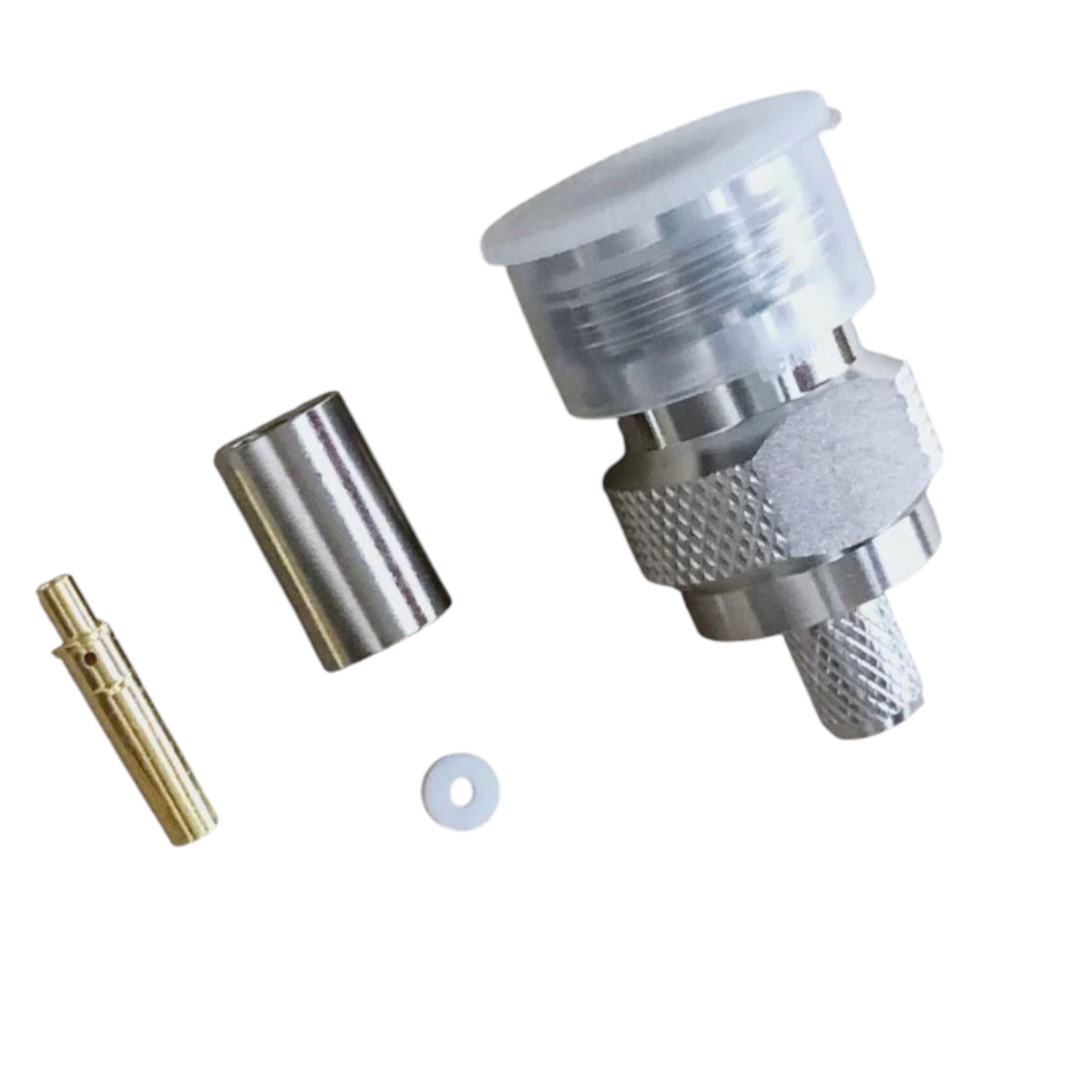

Конектор постачається в індивідуальному пакованні та містить корпус, центральний контакт, ущільнювальну прокладку й обтискну гільзу. Він ідеально підходить для професійних систем зв'язку, антен, радіочастотного обладнання та інших пристроїв, де потрібне стабільне з'єднання з мінімальними втратами сигналу.

Специфікація

Електричні характеристики конектора N (гноздо) для кабелю KSR240:

• Хвильовий опір: 50 Ом
• Робочий діапазон частот: 0-6 ГГц
• КСВ (коефіцієнт стоячої хвилі):
• ≤1.15 (RL – 23.13 дБ) за 900 МГц
• ≤1.20 (RL – 20.83 дБ) за 1800 МГц
• ≤1.30 (RL – 17.69 дБ) за 3000 МГц
• ≤1.40 (RL – 15.56 дБ) за 6000 МГц
• Внесені втрати (Insertion Loss):
• ≤0.05 дБ за 900-6000 МГц
• Діелектрик витримує напругу: не менш ніж 1000 В

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Сумісні кабелі: LMR-240
• Контакти: позолота
• Матеріал корпусу: латунь
• Робоча напруга: 500 В
• Мінімальна партія: від 1 шт.
• Покриття: нікель
• Тип: N
• Тип роз'єму: N (female)
• Хвильовий опір: 50 Ом
• Максимальна робоча частота: до 6 ГГц
